IED-02 - Outil mécanique MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur d'injecteur diesel
Marque	MSW
Modèle	IED-02
Utilisation principale	Retrait des injecteurs grippés sur moteurs diesel CDI
Poids total	3,8 kg
Poids du marteau coulissant	1,6 kg
Dimensions (L x P x H)	35 x 29 x 9,5 cm
Matériau principal	Acier
Adaptateurs inclus	M27x1.0 (F) pour Bosch, M22x1.5 (M) int., M17x1.5 (M) ext., M12x1.75 (M) ext., M10x1.5 (M) ext.
Moteurs compatibles	Mercedes CDI OM 611, 612, 613
Sécurité	Moteur éteint et refroidi ; port de gants et lunettes ; fixation solide
Entretien	Nettoyer après chaque usage ; lubrifier les filetages avec huile légère
Contenu de l'emballage	Extracteur, marteau à inertie 1,6kg, 5 adaptateurs, boîte à outils
Application	Ateliers professionnels et mécaniciens amateurs expérimentés
Rangement	Endroit sec, à l'abri de l'humidité

FOIRE AUX QUESTIONS - IED-02 MSW

Comment installer l'adaptateur sur l'injecteur ?

Choisissez l'adaptateur correspondant au filetage de l'injecteur (M27x1.0, M22x1.5, etc.). Vissez-le fermement sur la tige de guidage de l'extracteur, puis fixez l'ensemble sur l'injecteur. Assurez-vous que la connexion est bien serrée avant d'utiliser le marteau à inertie.

Quels types d'injecteurs peut-on retirer avec cet outil ?

L'outil est conçu pour les injecteurs de moteurs diesel, en particulier les modèles CDI comme les OM 611, 612 et 613 de Mercedes. Il est efficace pour les injecteurs grippés grâce au marteau coulissant de 1,6 kg.

Peut-on utiliser cet extracteur sur un moteur essence ?

Non, cet outil est spécifiquement conçu pour les injecteurs diesel. Les filetages et la force de frappe ne sont pas adaptés aux injecteurs essence. Utilisez-le uniquement pour l'usage prévu afin d'éviter tout dommage.

Comment entretenir l'outil après chaque utilisation ?

Après usage, nettoyez tous les composants, en particulier les filetages des adaptateurs et la tige de guidage. Appliquez régulièrement de l'huile de machine légère sur les filetages pour éviter la rouille et assurer un fonctionnement fluide. Rangez l'outil dans un endroit sec.

Quelles sont les précautions de sécurité à prendre ?

Avant toute intervention, assurez-vous que le moteur est éteint et refroidi. Portez des gants et des lunettes de sécurité. Vérifiez que l'outil est solidement fixé et que toutes les connexions sont serrées. Soyez prudent pour ne pas endommager le siège de l'injecteur.

Puis-je utiliser cet outil pour d'autres applications que le retrait d'injecteurs ?

Non, l'outil est destiné exclusivement au retrait d'injecteurs diesel. Une utilisation différente peut endommager l'outil ou les composants du moteur. Respectez le champ d'application indiqué.

Que faire si l'injecteur ne sort pas malgré l'utilisation du marteau ?

Vérifiez que l'adaptateur est correctement fixé et que l'outil est bien aligné. Si l'injecteur reste bloqué, n'augmentez pas la force de manière excessive. Utilisez un produit dégrippant et patientez. Consultez un professionnel si nécessaire.

Quels adaptateurs sont fournis avec l'extracteur ?

L'ensemble comprend : un adaptateur M27x1.0 (F) pour Bosch, un adaptateur M22x1.5 (M) à filetage intérieur, un adaptateur M17x1.5 (M) à filetage extérieur, un adaptateur M12x1.75 (M) extérieur et un adaptateur M10x1.5 (M) extérieur. Ils couvrent la plupart des injecteurs courants.

Comment stocker l'outil pour prolonger sa durée de vie ?

Après nettoyage et lubrification, rangez l'extracteur et ses accessoires dans la boîte à outils fournie. Placez-la dans un endroit sec, à l'abri de l'humidité et des contaminants. Évitez les chocs et les températures extrêmes.

Le marteau coulissant est-il réglable ?

Non, le marteau a un poids fixe de 1,6 kg. Il coulisse librement sur la tige de guidage pour générer un impact contrôlé. Son utilisation répétée permet d'extraire les injecteurs grippés sans endommager le filetage.

MODE D'EMPLOI IED-02 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Extracteur d'injecteur diesel
Modèle	MSW-IED-02
Poids du marteau coulissant [kg]	1,6
Dimensions (largeur x profondeur x hauteur) [cm]	35 x 29 x 9,5
Poids total [kg]	3,8

Consignes de sécurité

• Avant de démarrer, assurez-vous que le moteur est éteint et refroidi.
• Portez un équipement de protection approprié, notamment des gants et des lunettes de sécurité, pour éviter toute blessure en cas de libération inattendue de l'injecteur.
• Assurez-vous que l'outil est solidement fixé et que toutes les connexions sont serrées avant de tenter de retirer l'injecteur.
• Soyez particulièrement prudent lors de l'utilisation pour éviter d'endommager le siège de l'injecteur ou d'autres composants du moteur.
• Utilisez l'outil uniquement pour l'usage auquel il est destiné. Une utilisation incorrecte peut endommager l'outil ou les composants du moteur.

Champ d'application

Le produit est conçu pour retirer les injecteurs de carburant des moteurs diesel, en particulier dans les moteurs CDI tels que OM 611, OM 612 et OM 613. Cet outil est particulièrement utile pour retirer les injecteurs grippés qui nécessitent une force supplémentaire pour être extraits de la culasse.

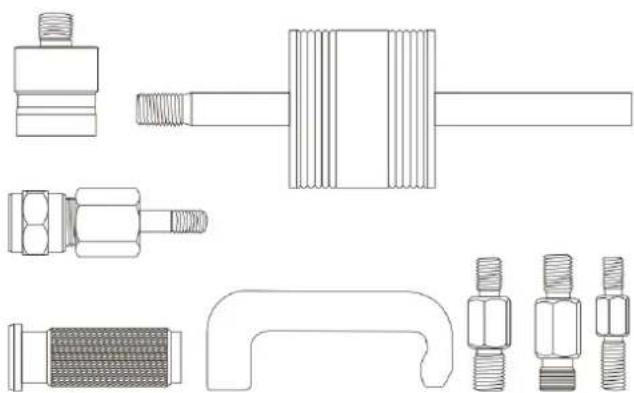

Contenu de l'ensemble

L'ensemble comprend les éléments suivants :

• Extracteur d'injecteur
• Adaptateur d'injecteur M27 x 1,0 (F) pour Bosch
• Marteau à inertie 1,6 kg
• Adaptateur M22 x 1,5 (M) filetage intérieur
• Adaptateur M17 x 1,5 (M) filetage extérieur
• Adaptateur M12 x 1,75 (M) filetage extérieur
• Adaptateur M10 x 1,5 (M) filetage extérieur
- Boîte à outils

• Après chaque utilisation, nettoyez tous les composants de l'ensemble. Portez une attention particulière aux filetages des adaptateurs et de la tige de guidage pour éviter la rouille.
• Lubrifiez régulièrement les filetages des adaptateurs avec de l'huile de machine légère pour assurer un fonctionnement fluide et éviter l'usure.
• Rangez l'outil dans un endroit sec et sûr, à l'abri de l'humidité et des contaminants, pour prolonger sa durée de vie.

Remarques finales

• L'outil est conçu pour une utilisation professionnelle dans les ateliers automobiles mais peut également être utilisé par des mécaniciens amateurs expérimentés.
• Assurez-vous que les procédures correctes de retrait et d'installation des injecteurs, telles que recommandées par le constructeur du véhicule, sont suivies.

Un nettoyage et un entretien réguliers de l'outil assureront sa longévité et son efficacité.
