HI 5C6F0S-80 - Pomivalni stroji HOOVER - Brezplačna navodila za uporabo

Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Hoover
Model	HI 5C6F0S-80
Mere (Š x G x V)	598 x 555 x 818-898 mm (nastavljiva višina)
Teža izdelka	Približno 40 kg (standardna ocena)
Električni priključek	230 V / 50 Hz, napajalni kabel ~1350 mm
Nazivna moč	1900 W (standardna ocena)
Zahtevan tlak vode	0,08 - 1 MPa
Dovod vode	Cev ~1500 mm, priključek Ø 15 mm
Odvod vode	Cev ~1700 mm, premer Ø 20-28 mm
Nazivna zmogljivost	12 jedilnih priborov (standardna ocena)
Minimalna višina vgradnje	820 mm
Maksimalna višina vgradnje	900 mm
Maksimalna teža vratne plošče	9 kg
Debelina vratne plošče	16-22 mm
Varnostna naprava	Samodejna zaščita pred prelivom
Namestitev	Vgradna, zahteva usposobljenega tehnika
Priloženi dodatki	Vijaki, parna zaščita, predloga za vrtanje
Energetski razred	Ni določeno (ocena razred A ali višji)
Raven hrupa	Ni določeno (ocena 44-49 dB)

Pogosto zastavljena vprašanja - HI 5C6F0S-80 HOOVER

Kakšne so natančne mere pomivalnega stroja Hoover HI 5C6F0S-80?

Mere so: širina 598 mm, globina 555 mm, nastavljiva višina od 818 do 898 mm. Za podrobne sheme si oglejte priročnik.

Ali lahko pomivalni stroj namestim pod kuhalno ploščo?

Ne, prepovedano je namestiti pomivalni stroj pod kuhalno ploščo. Upoštevajte varnostna navodila.

Kako nastavim višino nog pomivalnega stroja?

Sprednje noge nastavite neposredno z vrtenjem. Zadnjo nogo nastavite s sprednje strani s priloženim orodjem. Glejte razdelka 7.3 in 7.4 v priročniku.

Kakšna električna povezava je potrebna?

Pomivalni stroj deluje na 230 V / 50 Hz. Napajalni kabel meri približno 1350 mm. Prepričajte se, da je vtičnica po namestitvi dostopna.

Kako namestim vratno ploščo?

Uporabite priloženo predlogo za vrtanje plošče. Pritrdite jo na pomivalni stroj s priloženimi vijaki. Teža plošče ne sme presegati 9 kg.

Ali je pomivalni stroj opremljen s sistemom za preprečevanje puščanja?

Da, vsi modeli so opremljeni z varnostno napravo za preprečevanje preliva, ki samodejno prekine dovod vode v primeru prekoračitve nivoja.

Kakšen tlak vode je zahtevan?

Tlak vode mora biti med 0,08 in 1 MPa. Pred priključitvijo preverite svojo namestitev.

Ali lahko pomivalni stroj pritrdim bočno na pohištvo?

Da, če je mogoče. V nasprotnem primeru uporabite priložene nosilce za pritrditev na delovno ploščo. Pazite na material delovne plošče.

Kako vzdržujem pomivalni stroj?

Redno čistite filtre in pralne roke. Uporabljajte sredstvo za odstranjevanje vodnega kamna. Za več podrobnosti si oglejte uporabniški priročnik.

Ali ima pomivalni stroj garancijo?

Garancija velja, če namestitev izvede usposobljen tehnik in v skladu z navodili. Vsaka nepravilna namestitev razveljavi garancijo.

NAVODILA ZA UPORABO HI 5C6F0S-80 HOOVER

Primenite zaštitnu traku ispod radne ploče i na bočne strane susednog nameštaja;

1.

1.

8.1 Schéma zapojenia

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

i Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1arnostna opozorila za namestitev p

2 Kje namestiti pomivalni stroj p.3

3 Dimenzije pomivalnega stroja p.4-5

4 Video z navodili za namestitev korak za korakom p.6

5 Drodja za namestitev p.6

6 Dimenzije za vgradnjo p.7

7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku
7.2 Nastavitev višine
7.3 Nastavitev zadnje noge
7.4 Nastavitev višine sprednjih nog
7.5 Nastavitev nagiba
7.6 Vstavitev v vgradni predal
7.7 Pritrditev sprednjih nog
7.8 Priprava plošče
7.9 Namestitev plošče
7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18 - 19

8.1 Priključni načrt
8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja p.19

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

⚠ POZOR: če je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji

5 Orodja za namestitev

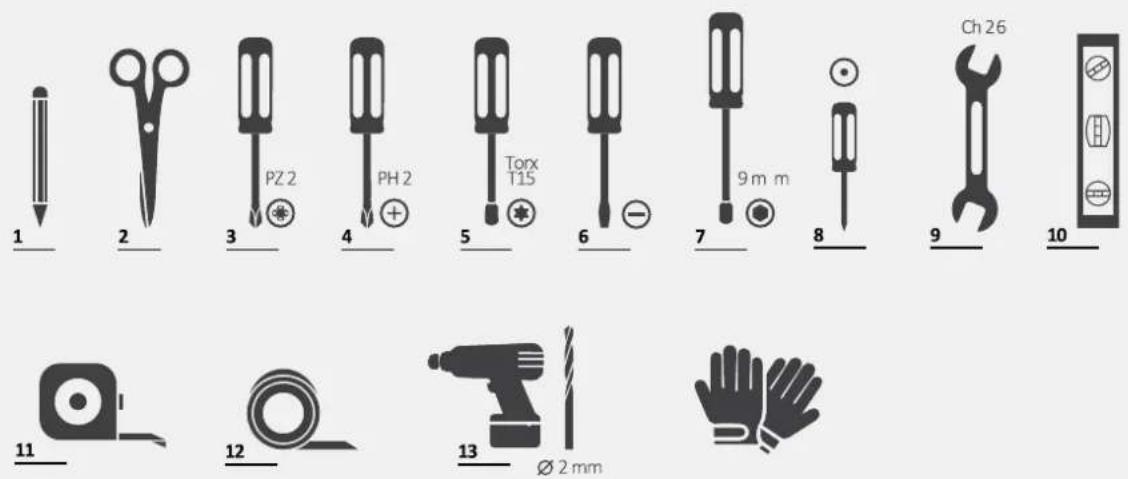

Potrebna orodja

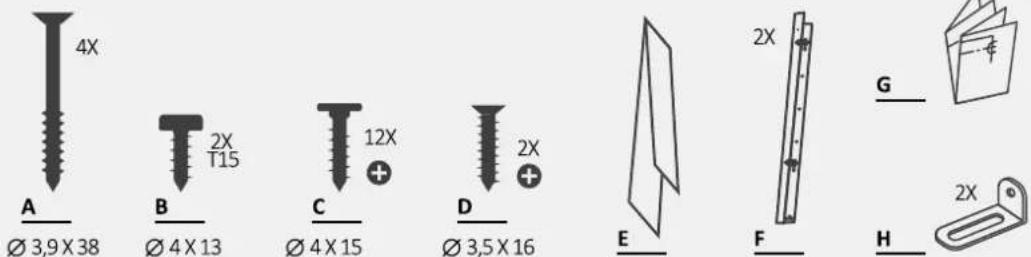

Orodja, ki so priložena izdelku

Dimenzije v mm

Aksonometrični pogled

A

7 Navodila za namestitev pomivalnega stroja

7.1 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

7.9 Namestitev plošče

1.

Pripnite panel na pomivalni stroj;

Pritrdite panel na spodnji del pomivalnega stroja;

3.

Pritrdite panel na zgornji del pomivalnega stroja;

Odprite vrata pomivalnega stroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

Prepričajte se, da je panel popolnoma vstavil; pritrdite kuhinjski panel na po-mivalni stroj z uporabo priloženih vijakov.

7 Navodila za namestitev pomivalnega stroja

⚠ POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

8 Priključitev na vodovodno in električno omrežje

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
