Typ produktu	Vstavaná umývačka riadu
Značka	Hoover
Model	HI 5C6F0S-80
Rozmery (Š x H x V)	598 x 555 x 818-898 mm (nastaviteľná výška)
Hmotnosť produktu	Približne 40 kg (štandardný odhad)
Elektrické napájanie	230 V / 50 Hz, napájací kábel ~1350 mm
Menovitý výkon	1900 W (štandardný odhad)
Požadovaný tlak vody	0,08 - 1 MPa
Prívod vody	Hadica ~1500 mm, prípojka Ø 15 mm
Odvod vody	Hadica ~1700 mm, priemer Ø 20-28 mm
Menovitá kapacita	12 súprav riadu (štandardný odhad)
Minimálna výška zabudovania	820 mm
Maximálna výška zabudovania	900 mm
Maximálna hmotnosť dverového panelu	9 kg
Hrúbka dverového panelu	16-22 mm
Bezpečnostné zariadenie	Automatická ochrana proti pretečeniu
Inštalácia	Zabudovaný, vyžaduje kvalifikovaného technika
Súčasťou balenia príslušenstvo	Skrutky, parotesná páska, vŕtacia šablóna
Energetická trieda	Nešpecifikované (odhad trieda A alebo vyššia)
Hlučnosť	Nešpecifikované (odhad 44-49 dB)

Často kladené otázky - HI 5C6F0S-80 HOOVER

Aké sú presné rozmery umývačky riadu Hoover HI 5C6F0S-80?

Rozmery sú: šírka 598 mm, hĺbka 555 mm, nastaviteľná výška od 818 do 898 mm. Podrobné schémy nájdete v návode.

Môžem umývačku riadu nainštalovať pod varnú dosku?

Nie, je prísne zakázané inštalovať umývačku riadu pod varnú dosku. Dodržiavajte bezpečnostné pokyny.

Ako nastaviť výšku nôh umývačky riadu?

Predné nohy sa nastavujú priamym otáčaním. Zadná noha sa nastavuje spredu pomocou priloženého nástroja. Pozri časti 7.3 a 7.4 návodu.

Aký typ elektrického pripojenia je potrebný?

Umývačka riadu pracuje na 230 V / 50 Hz. Napájací kábel meria približne 1350 mm. Uistite sa, že zásuvka je po inštalácii prístupná.

Ako nainštalovať dverový panel?

Pomocou priloženej šablóny vyvŕtajte otvory do panelu. Pripevnite ho k umývačke riadu pomocou priložených skrutiek. Hmotnosť panelu nesmie presiahnuť 9 kg.

Je umývačka riadu vybavená systémom proti úniku?

Áno, všetky modely sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré automaticky uzavrie prívod vody v prípade prekročenia hladiny.

Aký tlak vody je potrebný?

Tlak vody musí byť v rozmedzí 0,08 až 1 MPa. Pred pripojením skontrolujte svoju inštaláciu.

Môžem umývačku riadu upevniť zboku k nábytku?

Áno, ak je to možné. V opačnom prípade použite priložené držiaky na upevnenie k pracovnej doske. Dávajte pozor na materiál pracovnej dosky.

Ako udržiavať umývačku riadu?

Pravidelne čistite filtre a umývacie ramená. Používajte prostriedok na odstránenie vodného kameňa. Viac podrobností nájdete v návode na použitie.

Je na umývačku riadu záruka?

Záruka platí, ak inštaláciu vykonal kvalifikovaný technik a v súlade s pokynmi. Akákoľvek nesprávna inštalácia ruší záruku.

NÁVOD NA OBSLUHU HI 5C6F0S-80 HOOVER

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím poraďte s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu p.2-3 2 Kde nainštalovať umývačku riadu p.3 3 Rozmery umývačky riadu p.4-5 4 Video s inštaláciou krok za krokom p.6 5 Nástroje na inštaláciu p.6 6 Rozmery na zabudovanie p.7 7 Pokyny týkajúce sa inštalácie umývačky riadu p.8 - 17 7.1 Inštalácia parného pásu 7.2 Nastavenie výšky 7.3 Nastavenie zadnej nohy 7.4 Nastavenie výšky predných nôh 7.5 Nastavenie sklonu 7.6 Vloženie do zabudovaného priestoru 7.7 Upevnenie predných nôh 7.8 Príprava panela 7.9 Inštalácia panela 7.10 Upevnenie stroja ku kuchyni 8 Pripojenie k vodovodnej a elektrickej sieti p.18 - 19 8.1 Schéma pripojenia 8.2 Bezpečnostné zariadenia 9 Dodanie používateľovi p.19 10 Demontáž umývačky riadu p.19

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnosť je pre nás veľmi dôležitá. Pred použitím produktu si pozorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;
• Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete;
• Poškodený výrobok môže spôsobiť skrat, úraz elektrickým prúdom, vznik požiaru a ďalšie nebezpečenstvá;
• Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atď.) a v prípade potreby ich odstráňte a uschovajte;
• Nesprávna inštalácia môže spôsobiť poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;
• Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér;
• Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;
• Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi; • V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká;
• Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;
• Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhaniu;
• Pri odovzdávaní výrobku koncovému používateľovi musí technik zabezpečiť, že bol správne nainštalovaný;
• Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom;
• Pri preprave buďte opatrní, výrobok je ťažký;
• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj keď presahujú ovládací panel;
• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovnú dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou;
• Buďte opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobiť prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;
• Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;
• Namontujte výrobok v blízkosti elektrickej zásuvky;
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;
• Neinštalujte umývačku riadu pod varnú dosku;
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atď.).
• Neumiestňujte výrobok na koberce alebo podobné povrchy;
• Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohľad na výrobok

Predný axonometrický pohľad s kuchynskými dvierkami

4 Inštalačné video krok za krokom

Produkt si môžete pozrieť naskenovaním QR kódu:

alebo kliknutím na nasledujúci

5 Nástroje na inštaláciu

Potrebné nástroje

⚠ UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 170 a 200 mm.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.1 Inštalácia parnej ochrannej pásky

Aplikujte pásku pod pracovnú dosku a na boky susediacich skrín.

1.

2.

7.2 Nastavenie výšky

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.7 Upevnenie predných nôh

Po skontrolovaní všetkých rozmerov trvalo pripevnite predné nožičky, aby sa časom neuvoľnili. Tento úkon je možné vykonať aj po namontovaní kuchynského panelu.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.8 Príprava panelu

1.

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

Odstráňte šablónu a pripevnite príslušenstvo.

⚠ POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.9 Inštalácia panelu

1.

Pripojte panel k umývačke riadu;

Pripevnite panel na spodnú časť umývačky riadu;

3.

Pripevnite panel na hornú časť umývačky riadu;

7.9 Inštalácia panelu

4.

Otvorte dvierka umývačky riadu, držte spodnú časť kuchynského panelu a potom odskrutkujte spodné skrutky;

Uistite sa, že panel je úplne zasunutý; pripevnite kuchynský panel k umývačke riadu pomocou dodaných skrutiek.

7 Pokyny týkajúce sa inštalácie umývačky riadu

⚠ POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podľa pokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

⚠ UPOZORNENIE: Ak nemôžete umývačku riadu pripevniť bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; buďte opatrní, ak materiál pracovnej dosky nie je drevo.

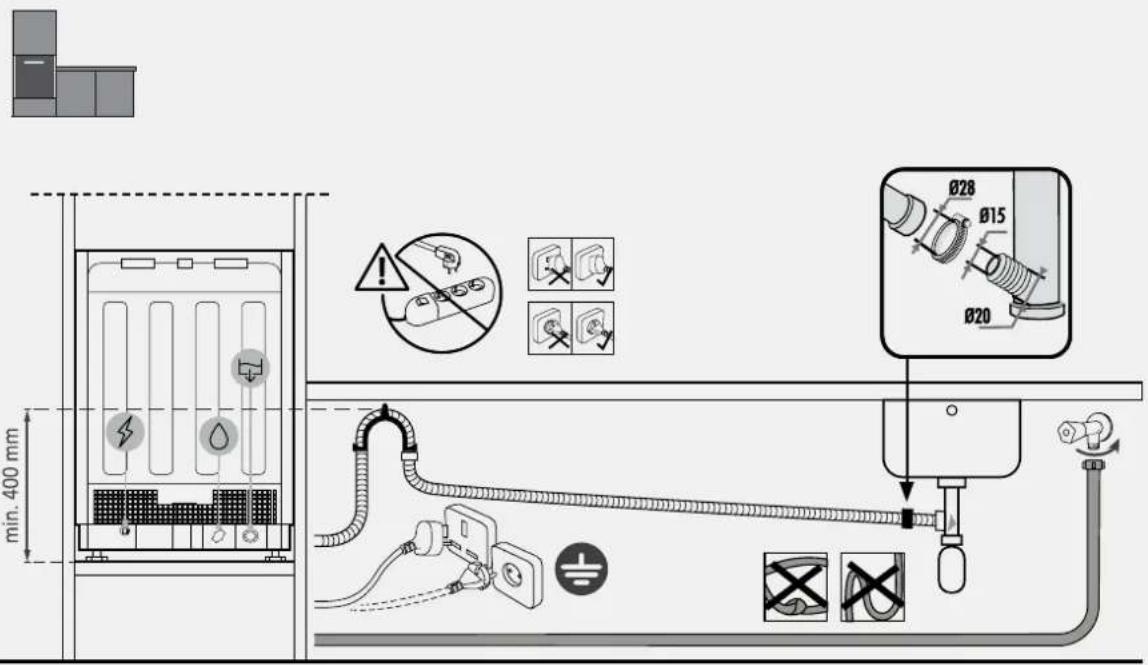

8 Pripojenie na vodovodnú a elektrickú sieť

Schéma inštalácie do stĺpca

⚠ UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 MPa a 1 MPa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre ďalšie informácie si pozrite Užívateľskú príručku.

Na konci inštalácie:

• Informujte používateľa o základných funkciách;
• Informujte používateľa o všetkých dôležitých aspektoch bezpečného používania a manipulácie;
• Odovzdajte používateľovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použiť aj s novým spotrebičom.
