HI 5C6F0S-80 - съдомиялни HOOVER - Безплатно ръководство за потребителя

Тип продукт	Вграден съдомиялна машина
Марка	Hoover
Модел	HI 5C6F0S-80
Размери (Ш x Д x В)	598 x 555 x 818-898 mm (регулируема височина)
Тегло на продукта	Около 40 kg (стандартна оценка)
Електрическо захранване	230 V / 50 Hz, захранващ кабел ~1350 mm
Номинална мощност	1900 W (стандартна оценка)
Изисквано водно налягане	0,08 - 1 MPa
Водна връзка	Маркуч ~1500 mm, връзка Ø 15 mm
Оттичане на вода	Маркуч ~1700 mm, диаметър Ø 20-28 mm
Номинален капацитет	12 комплекта (стандартна оценка)
Минимална височина за вграждане	820 mm
Максимална височина за вграждане	900 mm
Максимално тегло на панела на вратата	9 kg
Дебелина на панела на вратата	16-22 mm
Предпазно устройство	Автоматична защита от преливане
Инсталация	Вграждане, изисква квалифициран техник
Включени аксесоари	Винтове, пароизолационна лента, шаблон за пробиване
Енергиен клас	Не е посочено (оценка клас A или по-висок)
Ниво на шум	Не е посочено (оценка 44-49 dB)

Често задавани въпроси - HI 5C6F0S-80 HOOVER

Какви са точните размери на съдомиялната машина Hoover HI 5C6F0S-80?

Размерите са: ширина 598 mm, дълбочина 555 mm, регулируема височина от 818 до 898 mm. За подробни схеми вижте ръководството.

Мога ли да инсталирам съдомиялната машина под готварска повърхност?

Не, строго е забранено да инсталирате съдомиялната машина под готварска повърхност. Спазвайте указанията за безопасност.

Как да регулирам височината на крачетата на съдомиялната машина?

Предните крачета се регулират директно чрез въртене. Задното краче се регулира отпред с помощта на предоставения инструмент. Вижте раздели 7.3 и 7.4 от ръководството.

Какъв тип електрическа връзка е необходима?

Съдомиялната машина работи на 230 V / 50 Hz. Захранващият кабел е с дължина около 1350 mm. Уверете се, че контактът е достъпен след инсталацията.

Как да инсталирам панела на вратата?

Използвайте предоставения шаблон за пробиване на панела. Закрепете го към съдомиялната машина с включените винтове. Теглото на панела не трябва да надвишава 9 kg.

Съдомиялната машина оборудвана ли е с противотеч система?

Да, всички модели са оборудвани с предпазно устройство срещу преливане, което автоматично спира подаването на вода при превишаване на нивото.

Какво водно налягане се изисква?

Водното налягане трябва да бъде между 0,08 и 1 MPa. Проверете вашата инсталация преди свързване.

Мога ли да закрепя съдомиялната машина странично към мебелите?

Да, ако е възможно. В противен случай използвайте предоставените скоби за закрепване към работния плот. Внимавайте за материала на работния плот.

Как да поддържам съдомиялната машина?

Почиствайте редовно филтрите и пръскащите рамена. Използвайте препарат за отстраняване на котлен камък. За повече подробности вижте ръководството за употреба.

Съдомиялната има ли гаранция?

Гаранцията е валидна, ако инсталацията е извършена от квалифициран техник и съгласно инструкциите. Всяка неправилна инсталация анулира гаранцията.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HI 5C6F0S-80 HOOVER

Това ръководство за монтаж е предназначено за производители на кухни, които ще монтират тези продукти. За да осигурите безопасност и да постигнете най-добри резултати, прочетете внимателно това ръководство, включително инструкциите за безопасност, и го запазете за бъдещи справки. Преди да продължите с монтажа, запишете серийния номер, тъй като може да е необходим в случай на ремонт. Проверете за евентуални повреди, възникнали при транспортиране, и се консултирайте с техник, ако имате съмнения, преди употреба. Винаги дръжте всички опаковъчни материали далеч от деца.

i БЕЛЕЖКА: Характеристиките и изображенията в този документ, са само за справка и могат да се променят без предупреждение.

Индекс

1 ележки за безопасност при монтаж стр.2-3
2 ъде да монтирате съдомиялната машина стр.3
3 азмери на съдомиялната машина стр.4-5
4 Видео с инструкции за монтиране стъпка по стъпка стр.6
5 інструменти за монтаж стр.6
6 азмери за вграждане стр.7
7 Инструкции за монтаж на съдомиялна машина стр.8-17
7.1 Монтаж на лентата против пара
7.2 Регулиране на височината
7.3 Регулиране на задното краче
7.4 Регулиране на височината на предните крачета
7.5 Регулиране на наклона
7.6 Поставяне в отделението за вграждане
7.7 Фиксиране на предните крачета
7.8 Подготовка на панела
7.9 Монтаж на панела
7.10 Монтаж на машината в кухнята
8 Свързване към водопроводна и електрическа мрежа стр.18 - 19
8.1 Схема на свързване
8.2 Предпазни устройства
9 оставка до потребителя стр.19
10 азглобяване на съдомиялна машина стр.19

Спазвайте тези указания, преди да започнете монтажа на продукта. Вашата безопасност е много важна за нас. Моля, прочетете внимателно тази информация, преди да използвате продукта.

• Монтажът трябва да се извърши от квалифициран техник, който трябва да е запознат със законите, действащи в страната на монтажа, и инструкциите на производителя и да ги спазва;
• Ако е необходим ремонт от производителя за отстраняване на неизправности, причинени от неправилен монтаж, такъв ремонт не се покрива от гаранцията;
• Отстранете опаковъчния материал, преди да използвате уреда;
• След разопаковане на продукта, проверете дали не е повреден и в случай на проблеми се свържете с центъра за обслужване на клиенти, преди да продължите с монтажа, и не го свързвайте към захранването;
• Повреден продукт може да причини късо съединение, токов удар, пожар и други опасности;
• Проверете опаковката за принадлежности или придружаващи материали (пликове с винтове, документи, брошури и др.) и ако има такива, ги извадете и приберете;
• Неправилният монтаж може да причини нараняване или вреда на хора, животни или вещи. Производителят не носи отговорност за подобни наранявания или вреди;
• Безопасната употреба е гарантирана само ако монтажът е извършен правилно съгласно тези инструкции. В случай на повреда, причинена от неправилен монтаж, отговорността е на лицето, което е инсталирало продукта;
• По време на монтажа уредът не трябва да бъде свързан към електрозахранването;
• Препоръчително е да носите защитни ръкавици по време на монтажа, за да избегнете наранявания от порязване;
• В случай на неправилен монтаж, манипулиране на устройството и неправилно свързване, гаранцията на продукта се анулира;
• Уверете се, че когато захранващият кабел на продукта е свързан, до него няма достъп;
• След сглобяване, захранващият кабел не трябва да влиза в контакт с движещи се части на кухненските компоненти (като например чекмедже) и не трябва да бъде изложен на механично напрежение;
• При доставяне на продукта на крайния потребител, техникът трябва да се увери, че той е инсталиран правилно;
• Не свързвайте продукта към електрическата мрежа, докато предният панел не е напълно монтиран. В противен случай може да има опасност от токов удар;

• Бъдете внимателни по време на транспортиране, продуктът е тежък;

• Преди да започнете монтажа, проверете всички размери на отделението за вграждане, като ги сравните с инструкциите, съдържащи се в това ръководство. Обърнете внимание, че е възможно вратата да се подравни с вратите на други мебели, дори ако тя надвишава височината на контролния панел;

• Уверете се, че мястото за монтаж е стабилно и здраво;
• Поставете защитното фолио, предоставено в монтажния комплект, под работния плот и върху околните мебели. Това фолио предпазва мебелите от влага;
• Бъдете внимателни при отваряне и затваряне на продукта;
• Неправилният монтаж може да доведе до преобръщане на продукта;
• Продуктът трябва да е нивелиран, за да функционира правилно, в противен случай вратата няма да се затваря правилно, което ще доведе до излизане на гореща пара.

Къде да монтирате съдомиялната машина

2

• Монтирайте и използвайте този продукт в затворена, покрита, суха и добре проветрива среда;
• Не монтирайте продукта в открити среди, изложени на атмосферни влияния;
• Монтирайте продукта близо до електрически контакт;
• Използвайте продукта само когато е поставен във вдлъбнато отделение, в противен случай рискувате нараняване и изгаряния;
• Не монтирайте съдомиялната машина под готварски плот;
• Не монтирайте продукта в близост до източници на топлина (радиатори, печки и др.);
• Не поставяйте продукта върху килими или подобни повърхности;
• Поставете продукта върху чиста, равна и стабилна повърхност.

3 Размери на съдомиялната машина

Размери в милиметри

Аксонометричен изглед отпред с кухненска врата

⚠️ ВНИМАНИЕ: Ако кухненският панел тежи повече от 9 кг, свържете се с отдела за обслужване на клиенти.

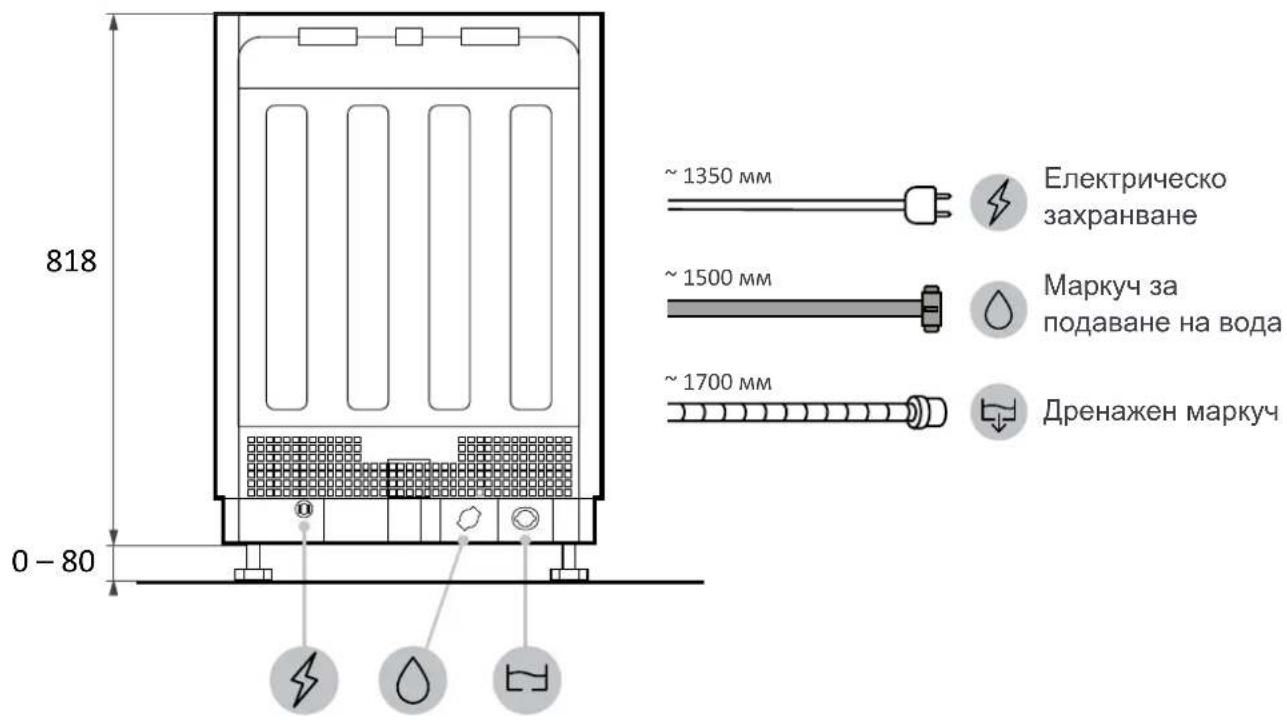

Размери в милиметри

Изглед отзад

Страничен изглед

4 Видео с инструкции за монтиране стъпка по стъпка

Можете да гледате видеоото с инструкции за монтиране на продукта, като сканирате QR кода:

или като кликнете върху този

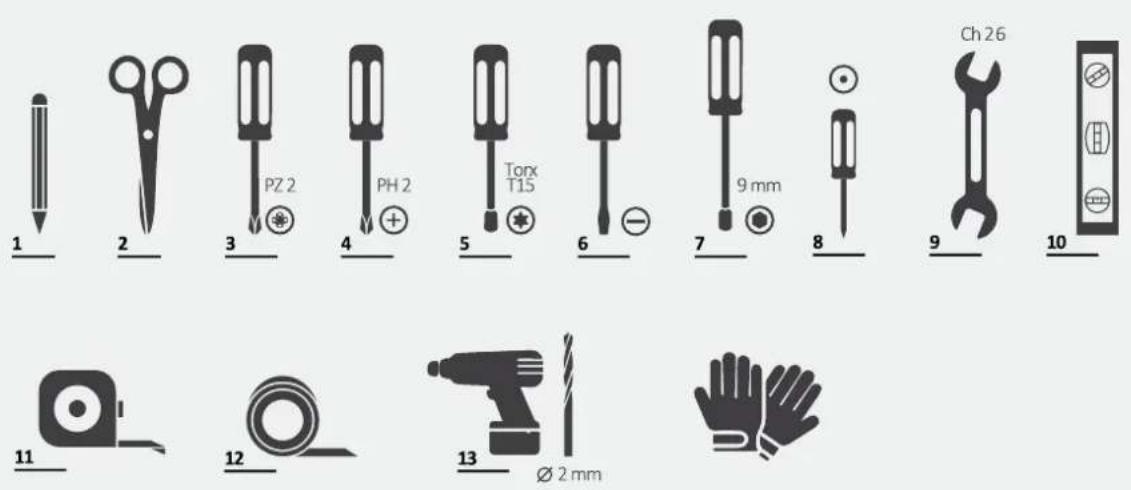

5 Инструменти за монтаж

Необходими инструменти

Инструменти, предоставени с продукта

Размери в милиметри

⚠️ ВНИМАНИЕ: Минималната височина на съдомиялната машина е 818 мм; в този случай разстоянието между кухненската вратичка и пода трябва да бъде между 90 и 120 мм. Ако съдомиялната машина е повдигната (макс. 898 мм), разстоянието от вратата до пода също трябва да се увеличи пропорционално, до максимум между 170 и 200 мм.

7 Инструкции за монтаж на съдомиялна машина

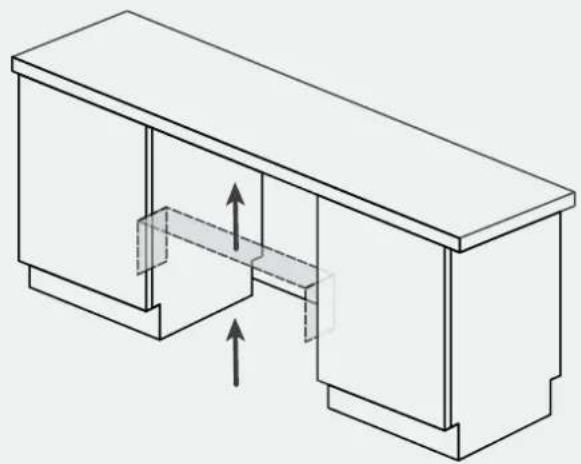

7.1 Монтаж на лентата срещу конденз

Поставете самозалепващата се лента под работнатаплоча и отстрани на съсседните мебели;

1.

1.

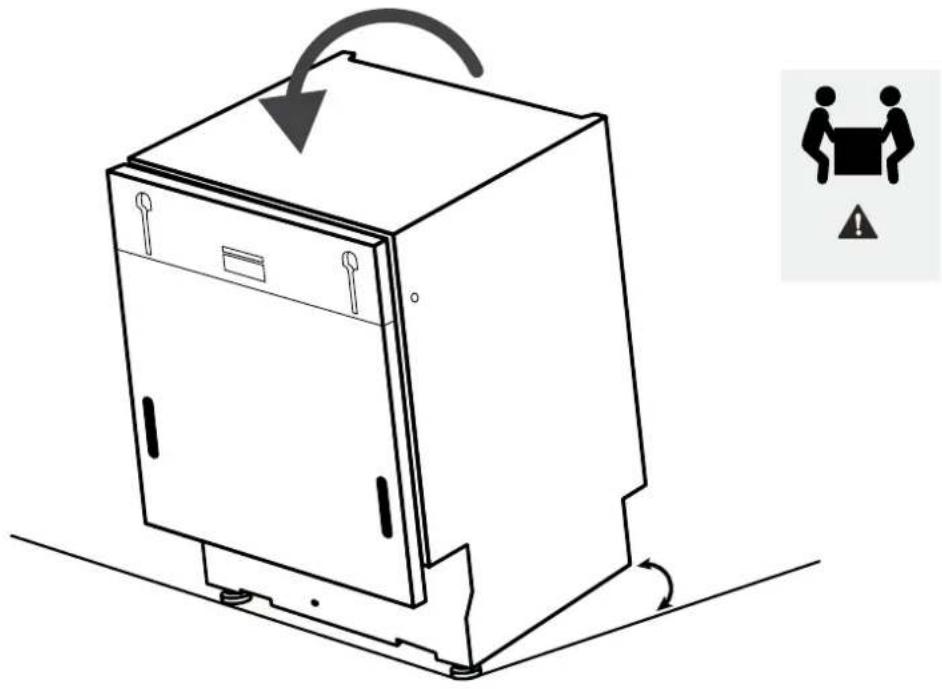

7.2 Регулиране на височината

Наклонете съдомиялната машина, като повдигнете задната й част с около 10 см.

7.3 Регулиране на задните крачета

Регулирайте височината на задното краче, като действате от предната част на машината, както е посочено по-долу.

7 Инструкции за монтаж на съдомиялна машина

7.4 Регулиране на предните крачета

Регулирайте директно предните крачета. Ако е необходимо, повдигнете леко съдомиялната машина.

7.5 Регулиране на наклона

Нивелирайте съдомиялната машина по вертикалната и хоризонталната равнина.

7.6 Поставяне в отделението за вграждане

Поставете съдомиялната машина в отделението за вграждане и проверете размерите и допустимите отклонения.

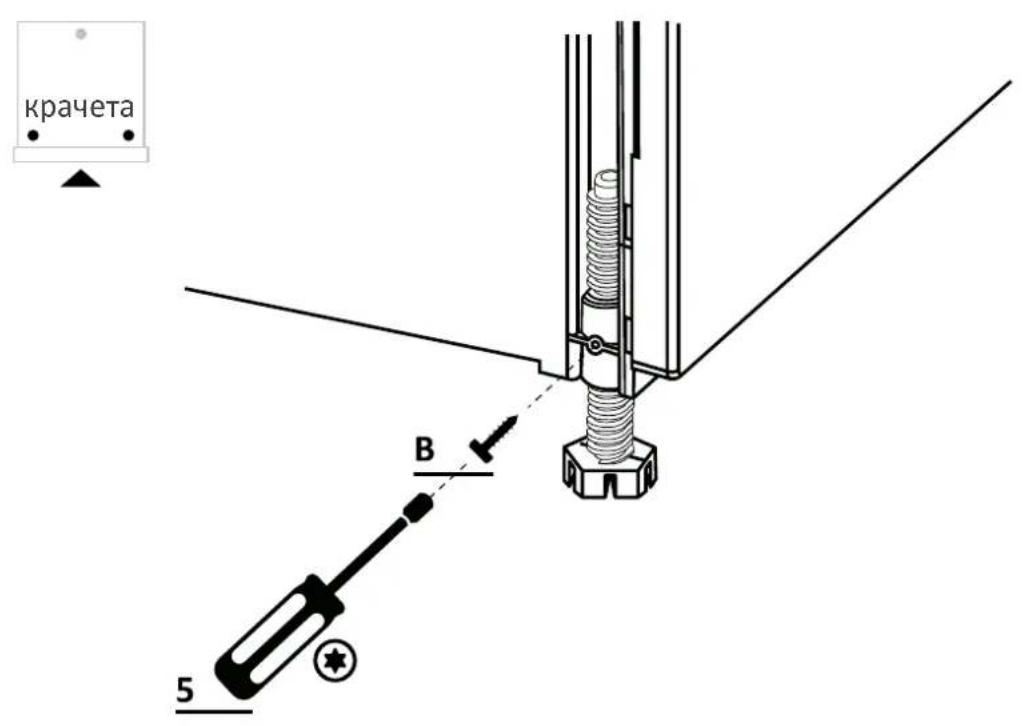

7.7 Фиксиране на предните крачета

След като проверите всички размери, фиксирайте окончателно предните крачета, за да предотвратите разхлабването им с течение на времето. Тази операция може да се извърши и след монтажа на кухненския панел.

7 Инструкции за монтаж на съдомиялна машина

7.8 Подготовка на панела

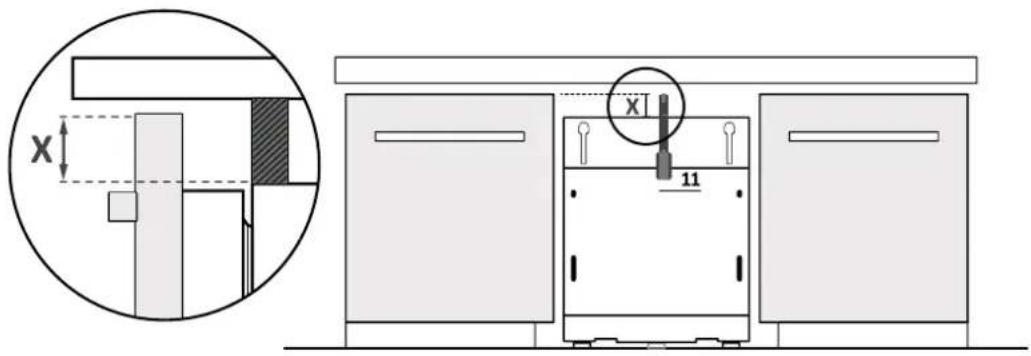

1.

Измерете разстоянието между горния ръб на съседните врати и съдомиялната машина;

Пренесете измерването върху кухненския панел и отбележете центъра;

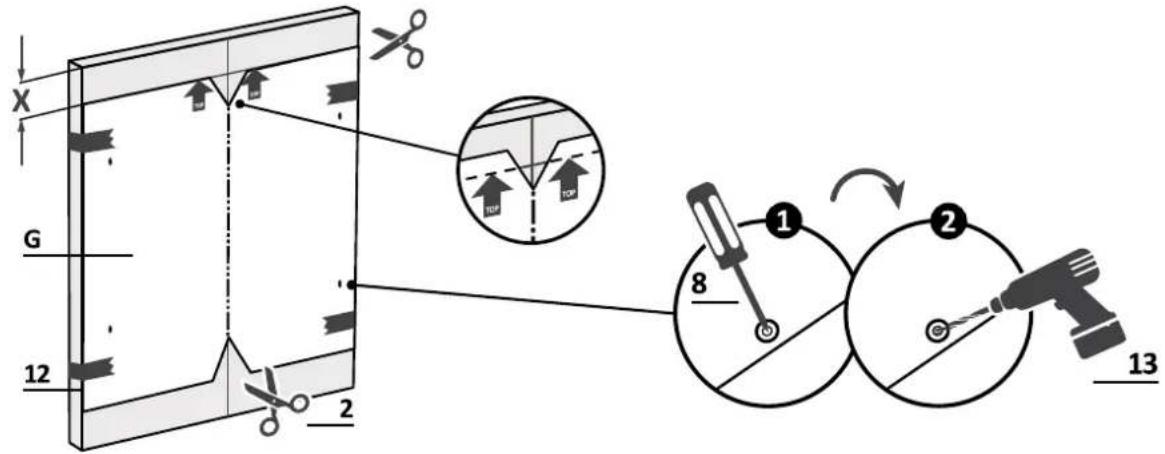

3.

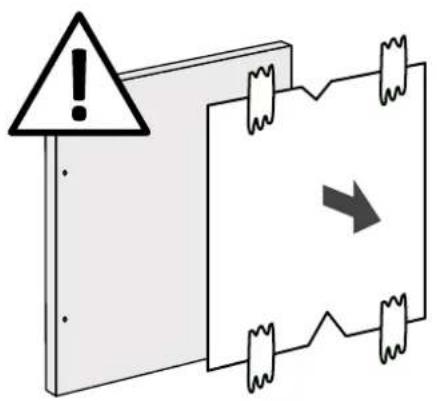

Поставете шаблона за пробиване и спазвайте инструкциите, предоставени с него.

7.8 Подготовка на панела

4.

Отстранете шаблона за пробиване и поставете принадлежностите.

⚠️ ВНИМАНИЕ: Уверете се, че главите на винтовете не стърчат извън от панела от задната повърхност, особено ако монтирате дръжката.

7 Инструкции за монтаж на съдомиялна машина

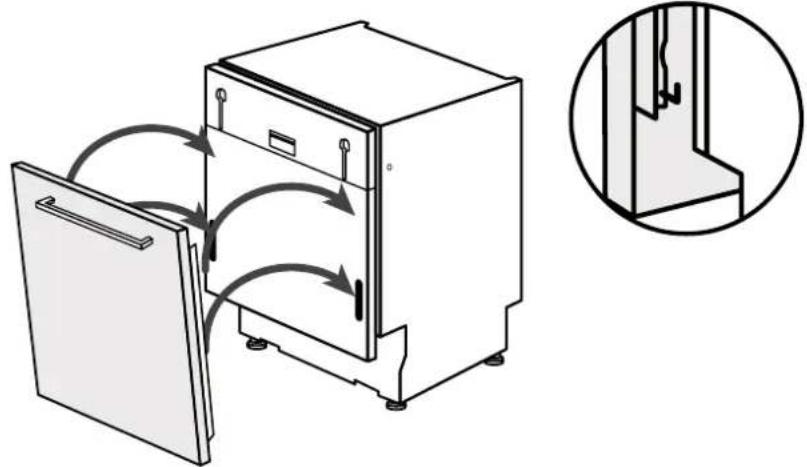

7.9 Монтаж на панела

1.

Прикрепете панела към съдомиялната машина;

Фиксирайте панела към долната част на съдомиялната машина;

3.

Фиксирайте панела към горната част на съдомиялната машина;

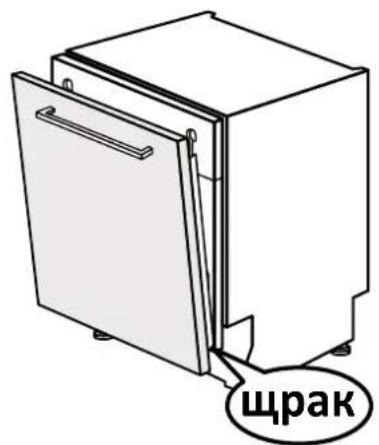

7.9 Монтаж на панела

4.

Отворете вратата на съдомиялната машина, като държите долната част на кухненския панел, след което развийте долните винтове;

Уверете се, че панелът е напълно поставен; фиксирайте кухненския панел към съдомиялната машина с помощта на предоставените винтове.

7 Инструкции за монтаж на съдомиялна машина

⚠️ ВНИМАНИЕ: Сега свържете съдомиялната машина към водопроводната и електрическата мрежа, следвайки инструкциите в глава 8.

7.10 Монтаж на машината в кухнята

Инструкции за странично закрепване на съдомиялната машина към съседните шкафове.

⚠️ ВНИМАНИЕ: Ако не е възможно съдомиялната машина да се фиксира странично, използвайте предоставените скоби и я закрепете към работния плот; обърнете внимание, ако последният не е изработен от дърво.

8 Свързване към канализационната система и електрическата мрежа

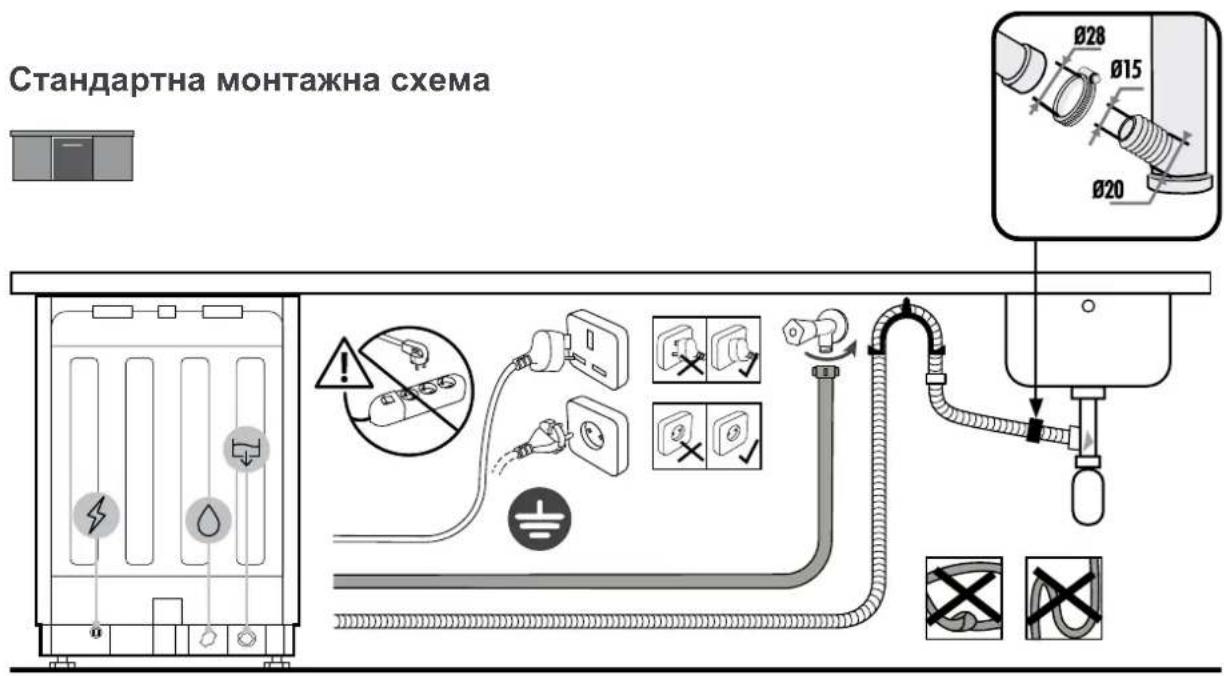

8.1 Схема на свързване

⚠️ ВНИМАНИЕ: Уверете се,че водното налягане е между 0,08 Мра и 1 Мра.

8.2 Предпазни устройства

Всички съдомиялни машини са оборудвани с устройство за защита срещу преливане, което в случай че водата надвиши нормалното ниво поради неизправност, автоматично блокира водния поток и/или източва излишната вода.

Вижте ръководството за потребителя за повече подробности.

• Информирайте потребителя за основните функции;
• Информирайте потребителя за всички аспекти, свързани с безопасната употреба и боравене;
• Доставете на потребителя принадлежностите и инструкциите за употреба и монтаж, които следва да се съхраняват внимателно.

След завършване на монтажа отстранете защитното фолио, лентата и всички други опаковъчни материали и извадете предоставените принадлежности от вътрешността на продукта.

БЕЛЕЖКА: Действителният външен вид на продукта зависи от избрания дел.

Разглобяване на съдомиялна машина

10

• Изключете продукта от електрозахранването и водоснабдяването;
• Развийте закрепващите винтове;
• Леко повдигнете продукта и го извадете напълно;
• Този продукт не уврежда мебелите, които могат да бъдат използвани и с нов уред.
