NAVODILA ZA UPORABO SHXPH550 SHX

Ta izdelek je primeren le za dobro izolirane prostore ali za občasno uporabo.

SL

KAZALO VSEBINE

Pomembne informacije o varnosti, lokaciji in električnem priključku

Recikliranje, odstranjevanje, izjava o skladnosti

Obseg dobave

Varnostna navodila za montažo

Navodila za namestitev

Kratek vodnik

Zagon in delovanje

Reševanje problemov

Tehnične informacije

Zahtevane informacije o električnih grelnikih za eno sobo

Garancija

Izjava o skladnosti

PRED ZAČETKOM MONTAŽE, NAMESTITVE, DELOVANJA ALI VZDRŽEVANJA NATANČNO PREBERITE NAVODILA ZA UPORABO. Z UPOŠTEVANJEM VARNOSTNIH NAVODIL ZAŠČITITE SEBE IN DRUGE. NEUPOŠTEVANJE NAVODIL LAHKO POVZROČI TELESNE POŠKODBE IN/ALI MATERIALNO ŠKODO IN/ALI IZGUBO GARANCIJSKEGA KRITJA!

Predvidena uporaba

Ta naprava je namenjena samo za ogrevanje stanovanjskih prostorov in se ne sme uporabljati v druge namene.

POMEMBNE INFORMACIJE O VARNOSTI, STANDARDU IN ELEKTRIČNEM PRIKLJUČKU

1. Napravo uporabljajte le v skladu s smernicami v navodilih za uporabo. Vsaka druga uporaba, ki je proizvajalec ne priporoča, lahko povzroči požar, električni udar ali telesne poškodbe.
2. Ne uporabljajte tega grelnika, če ga je nekdo pred tem spustil.
3. Ne uporabljajte tega grelnika, će kaže vidne znake poškodb.

4. Grelnik uporabljajte na vodoravni in stabilni površini ali ga po potrebi pritrdite na steno.

5. otroci, mlajši od 3 let, ne smejo biti v bližini, razen će so ves čas pod nadzorom.

6. Odstranite embalažo in se prepričajte, da enota ni poškodovana. Če ste v dvomih, naprave ne uporabljajte in se obrnite na prodajalca.

7. Pred priključitvijo aparata na električno omrežje preverite, ali vrsta toka in omrežna napetost ustrezata podatkom na tipski ploščici aparata.

8. električna vtičnica, v katero priključite aparat, ne sme biti pokvarjena ali ohlapna in mora ustrezati zahtevani tokovni obremenitvi, predvsem pa mora biti zanesljivo ozemljena.

9. izogibajte se uporabi podaljška, saj se lahko pregreje in povzroči požar.

10. naprave ne smete postaviti neposredno pod stensko vtičnico. Če ste v dvomih, naj vašo električno napeljavo pregleda usposobljen električar.

11. je prepovedano na kakršen koli način prilagajati ali spreminjati značilnosti te naprave. Uporabljajte samo rezervne dele in dodatke, ki jih priporoča proizvajalec (v nasprotnem primeru lahko garancija preneha veljati).

12. Ne uporabljajte tega grelnika, će kaže vidne znake poškodb.

13. Naprave ne puščajte brez nadzora. Če zapustite prostor, napravo vedno izklopite.

14. naprave ne uporabljajte v majhnih prostorih, v katerih so osebe, ki ne morejo same zapustiti prostora, razen će so pod stalnim nadzorom.

15. Otroci se z napravo ne smejo igrati.

16. otroci, mlajši od 3 let, ne smejo biti v bližini naprave, razen će so ves čas pod nadzorom.

17. Otroci, stari 3 leta in mlajši od 8 let, lahko vklopijo in izklopijo napravo le, će so pod nadzorom ali će so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki iz tega izhajajo, pod pogojem, da je naprava postavljena ali nameščena v običajnem položaju za uporabo. Otroci, stari 3 leta in mlajši od 8 let, ne smejo priključiti aparata v omrežno vtičnico, regulirati aparata, čistiti aparata in/ali opravljati uporabniškega vzdrževanja.

18. To napravo lahko uporabljajo otroci, stari od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, če so pod nadzorom ali dobili navodila o varni uporabi naprave in razumejo nevarnosti, ki so s tem povezane. Otroci se z napravo ne smejo igrati. Otroci brez nadzora ne smejo izvajati čiščenja in uporabniškega vzdrževanja.

19. Če je napajalni kabel te naprave poškodovan, ga mora zamenjati proizvajalec ali njegova poprodajna služba ali podobno usposobljena oseba, da bi se izognili nevarnostim.

20. Otroci naj se ne približujejo embalažnim materialom.

21. ob zaužitju obstaja nevarnost zadušitve!

22. enota ni primerna za neprekinjeno in natančno delovanje.

23. ne uporabljajte tega grelnika, če ga je kdo že spustil.

24. Ta naprava je namenjena samo za suho uporabo v zaprtih prostorih.

25. Naprave ne uporabljajte v bližini vode ali visoke vlažnosti, npr. v vlažni kleti, ob bazenu, kopalni kadi ali tušu. Prepričajte se, da v enoto ne more priti voda.

26. Naprave ne uporabljajte v neposredni bližini bencina, plina, olja, alkohola ali drugih eksplozivnih in lahko vnetljivih tekočin ali plinov.

27. Da bi zmanjšali nevarnost požara, naj bo zračni izhod naprave oddaljen vsaj en meter od vseh lahko vnetljivih materialov, kot so npr:

a. posode pod pritiskom (npr. posode za razprševanje)
b. Pohištvo
c. Tekstil vseh vrst

1. Grelnik uporabljajte na vodoravni in stabilni površini ali ga po potrebi pritrdite na steno.

2. Naprave med delovanjem ali med ohlajanjem nikoli ne pokrivajte.

3. Prepričajte se, da med napravo in steno za montažo ni predmetov, ki bi se dotikali ogrevalne površine.

4. Preden aparat izključite iz električnega omrežja, ga vedno izklopite.

5. previdnost - Nekateri deli izdelka se lahko močno segrejejo in povzročijo opekline. Posebno previdnost je treba zagotoviti, kadar so prisotni otroci in ranljive osebe. Pred čiščenjem ali razstavljanjem naprave vedno počakajte, da se naprava ohladi.

6. Ko naprave ne uporabljate, pred čiščenjem ali vzdrževanjem izklopite iz električnega omrežja.

7. Čiščenja in uporabniškega vzdrževanja ne smejo opravljati otroci brez nadzora.

8. da bi se izognili električnemu udaru, vtiča ne držite z mokrimi rokami.

POZOR	TVEGANJE ZA POŠKODBENaprava se med delovanjem segreje!Med delovanjem se nikoli ne dotikajte aparata→, saj lahko to povzroči hude opekline.
OPOZORILO	NEVARNOST POŽARAOPOZORILO: Da bi preprečili pregrevanje grelnika, ga ne pokrivajte.
POZOR	VARNOSTNA RAZDALJAOd lahko vnetljivih predmetov, kot so pohištvo, zavese, papir itd., naj bo oddaljen vsaj 1 meter!LOKACIJANapravo vedno postavite tako, da lahko zrak neovirano vstopa in izstopa.TVEGANJE ZA OPEKLINENaprava se med uporabo močno segreje in lahko povzroči opekline. Posebno previdnost je treba nameniti otrokom in ranljivim osebam.NEVARNOST PREGREVANJANe ogrevajte prostorov s prostornino manj kot 4 m3.

Simboli na enoti

Simbol:

Pomen:

Simbol označuje, da je enota uvrščena v zaščitni razred 2.

Naprave zaščitnega razreda 2 niso priključene na zaščitni vodnik. Namesto tega imajo ojačano ali dvojno izolacijo na ravni nazivne izolacijske napetosti med aktivnimi deli in deli na dotik. Elektroprevodne površine ali prevodni deli na dotik so tako od delov pod napetostjo ločeni z ojačano ali dvojno izolacijo.

Recikliranje, odstranjevanje, izjava o skladnosti

	RECIKLIRANJEEmbalažne materiale je mogoče reciklirati. Zato je priporočljivo, da jih odvržete med razvrščene odpadke.
	ODSTRANITEVSimbol "prečrtan koš za smeti" zahteva ločeno odstranjevanje odpadne električne in elektronske opreme (OEEO). Električna in elektronska oprema lahko vsebuje nevarne in okolju škodljive snovi. Zato je ne odlagajte med nesortirane preostale odpadke, temveč na za to namenjenem zbirnem mestu za odpadno električno in elektronsko opremo. S tem boste pripomogli k varovanju virov in okolja. Za več informacij se obrnite na prodajalca ali lokalne organe. Direktiva 2012/19/EU
	IZJAVA O SKLADNOSTIPotrjujemo, da je ta članek v skladu z osnovnimi zahtevami, predpisi in direktivami EU. Podrobno izjavo o skladnosti si lahko kadar koli ogledate na naslednji povezavi:https://www.schuss-home.at/downloads

Razen napak in tehničnih sprememb.

Obseg dobave

• Ogrevalna plošča
  ■ Material za montažo na steno
  ■ Navodila za uporabo

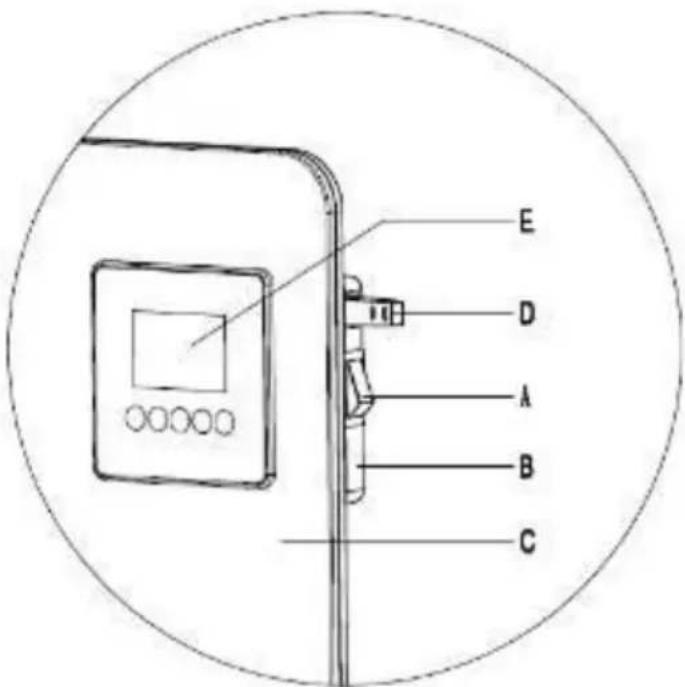

Opis enote

a) Glavno stikalo
b) Nadzorni element
c) Radiator
d) Temperaturni senzor
e) Prikaz

E D A B C

Varnostna navodila za montažo

Grelno ploščo lahko namestite na stene ali druge navpične površine.

Pri montaži upoštevajte naslednja navodila:

1. Prepričajte se, da stena ali navpična površina, na katero montirate grelno ploščo, prenese težo naprave.

2. da bi se izognili preobremenitvi tokokroga, plošče ne priključite na tokokrog, na katerega so že priključene druge naprave.

Grelne plošče ne nameščajte neposredno pod stensko vtičnico, saj se najmočnejša toplota ustvarja nad ploščo in lahko pride do poškodbe vtičnice.

Najmanjša razdalja ogrevalne plošče do dna, vrha in stranic drugih predmetov (okenske police, vtičnice itd.) mora biti vsaj 50 cm. Razdalja do trdnih predmetov ali gorljivih materialov mora biti vsaj 1-2 metra.

1. poskrbite, da v neposredni bližini ogrevalne plošče ni materiala, ki bi se pri temperaturi nad 100 °C lahko deformiral ali razbarval.

2. da ne bi vplivali na učinkovitost ogrevanja, pred ogrevalno ploščo ne postavljajte pohištva ali drugih predmetov.

3. Kabla nikakor ne polagajte za ploščo.

OPOMBA

Da ne bi poškodovali ogrevalne plošče, priporočamo, da namestitev opravljata dve osebi.

Pred montažo

Odprite škatlo in odstranite napravo.

Embalažo v celoti odstranite z enote.

Nato preverite, ali je enota poškodovana.

Previdno odvijte omrežni kabel in preverite, ali ni poškodovan.

Navodila za namestitev

Razpakirajte paket in poiščite radiator skupaj z dodatki za stensko montažo.

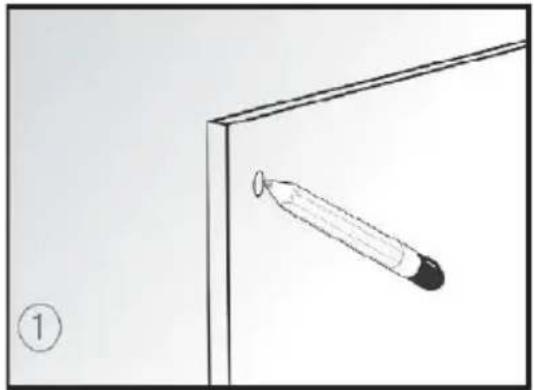

1. Označite položaje štirih lukenj, ki jih je treba izvrtati v steno. (Za najboljšo učinkovitost je priporočljivo radiator namestiti na višini od 20 do 100 cm od tal).

2. Odprtine izvrtajte z vrtalnikom iz paketa dodatne opreme.

3. V luknje vstavite plastična vodila.

4. Panelni hladilnik namestite na štiri vodila, ki ustrezajo štirim luknjam v hladilniku.

5. Štiri pritrdilne vijake privijete v plastična vodila.

6. Na pritrdilne vijake namestite pokrovčke. Priporočljivo je, da uporabite nekaj običajnega lepila, da pokrovčke trdno prilepite na vijake.

7. Če želite enoto odstraniti s stene, preprosto odprite pokrovčke vijakov, z izvijačem sprostite vijake in nato odstranite radiator.

8. Prepričajte se, da razdalja med dnom radiatorja in tlemi ob namestitvi radiatorja ni manjša od 20 cm.

Opomba: Komplet, ki je priložen, je namenjen navpični montaži na stabilno steno. Če ga želite namestiti na druge stene, boste potrebovali ustrezna pritrdila (niso priložena). Prepričajte se, da je ogrevalno ploščo mogoče varno namestiti. Priporočamo, da panel namesti usposobljen električar ali monter, ki ga pooblasti podjetje SHX. Grelnik mora biti nameščen vsaj 20 cm stran od vseh predmetov, sten itd. Razdalja do tal mora biti vsaj 20 cm, razdalja nad grelnikom pa vsaj 20 cm.

Za uporabo grelnika upoštevajte naslednja navodila:

1. Preverite, ali je hladilnik nepoškodovan.
2. Vtič vstavite v vtičnico in vklopite osvetljeno stikalo ON/OFF.
3. Nastavite temperaturo na digitalnem prikazovalniku na želeno temperaturo udobja. Radiator se samodejno izklopi, ko je dosežena nastavljena udobna temperatura, in se ponovno vklopi, ko temperatura pade pod nastavljeno temperaturo. Opomba: Številka temperature udobja ne predstavlja nujno temperature okolice po stopinjah Celzija. Če radiatorja ne nameravate uporabljati dlje časa, izključite vtič iz vtičnice.

Zagon in delovanje

Za uporabo grelnika upoštevajte naslednja navodila:

1. Preverite, ali je hladilnik poškodovan.

2. NASTAVITEV DATUMA IN ČASA: Vklopite stransko stikalo in se prepričajte, da je napajanje vklopljeno. Za vklop radiatorja pritisnite gumb ⏻ Pritisnite gumb "SET" za 3 sekunde, da nastavite urnik. Ko utripa prikaz ure, pritisnite "△" ali "▽", da nastavite uro od 01-23, pritisnite "SET", dokler ne utripa prikaz minut, pritisnite "△" ali "▽", da nastavite minute od 00-59. Pritisnite "SET", dokler ne začne utripati prikaz dni v tednu, pritisnite "△" ali "▽", da nastavite teden od MO-SO, pritisnite "SET" za shranjevanje ali pa se bo samodejno shranil po 10 sekundah.

3. Stikalo za napajanje: pritisnite gumb, da vklopite radiator. Na LCD-zaslonu se prikažejo sobna temperatura, urnik (brez znaka ure) in tedensko stanje. V običajnem načinu delovanja radiatorja prikazovalnik ne prikazuje ničesar, takoj ko je ogrevalna plošča izklopljena.

4. M SWITCH: Pritisnite "M" za nastavitev običajnega ali tedenskega načina. V običajnem načinu radiator nima nastavitve časovnika.

5. Stikalo za temperaturo: pritisnite gumb ⏻, pritisnite "M". V običajnem načinu delovanja radiatorja pritisnite "SET". Na LCD-zaslonu se prikaže sobna temperatura, pritisnite "△" ali "▽", da nastavite želeno temperaturo. Pritisnite "SET", da shranite izbrano temperaturo, lahko pa se nastavljena temperatura samodejno shrani po 10 sekundah. (Nastavljena temperatura mora biti višja od sobne temperature).

6. ČASOVNIK: pritisnite gumb ⏻, pritisnite "M" in izberite tedenski program. Na LCD-zaslonu se na vrhu prikaže teden (MO-SO) ⓣ, na levi strani pa čas. Pritisnite "SET", dokler ne začne utripati nastavitev temperature, pritisnite "△" ali "▽", da nastavite želeno temperaturo, in pritisnite "SET" za potrditev. Na zaslonu se prikaže "ON", da se začne nastavitev časovnika. Indikator ure mora utripati, da nastavite uro začetka časovnika. Pritisnite "△" ali "▽", da izberete želeno začetno uro. Oznaka minute utripa, da nastavite minute časovnika. Pritisnite "SET", na zaslonu se prikaže "OFF", da končate nastavitev časovnika. Koda ure mora utripati, da nastavite čas štoparice. Pritisnite "△" ali "▽", da izberete želeni čas ustavljanja. Prikaz minut začne utripati. Nastavite minute za zaustavitev časomera. Čas zaustavitve mora biti poznejši od časa začetka. Če je čas ustavitve pred začetnim časom, časovnik za ta datum ne bo deloval.

Regulacija sobne temperature ima funkcijo zaznavanja odprtega okna. Grelnik, odprta vrata in okna ter sistem zračenja prostora se ocenjujejo posamično. Če se temperatura okolice zniža za več kot 3 °C, sistem zmanjša moč ogrevanja, da prihrani energijo. Če želite nadaljevati z ogrevanjem, morate zapreti vrata in okna ter vklopiti grelnik, da ga nastavite v delovno stanje in nadaljujete z ogrevanjem.

1. Deaktiviranje odpiranja oken

Funkcija okna je aktivirana ex deluje. Če želite deaktivirati funkcijo okna, pritisnite in pet sekund držite gumb "▽". Takoj ko zaslišite zvočni signal, sprostite tipko "▽". S tem ugasne simbol za odpiranje okna " " v spodnjem desnem kotu zaslona izgine in funkcija odpiranja oken bo uspešno deaktivirana.

1. Ponovna vzpostavitev funkcije okna

Če želite ponovno aktivirati funkcijo okna, pritisnite tipko "△" za 5 sekund. Ko zaslišite

"klik", sprostite tipko "SET", simbol za odpiranje okna " " v spodnjem desnem kotu zaslona zasveti in funkcija odpiranja oken se vrne v normalno delovanje.

Če plošče ne nameravate uporabljati dlje časa, morate izklopiti vtič grelnika.

REŠITEV PROBLEMA

Če radiator ne deluje, upoštevajte naslednja navodila:

Prepričajte se, da vaš odklopnik ali varovalka deluje pravilno.

Prepričajte se, da je hladilnik priključen in da vtičnica deluje pravilno.

Če se stikalo ON/OFF ne prižge, ga pošljite neposredno v popravilo servisnemu centru ali se obrnite na prodajalca.

OPOMBA: ČE IMATE TEŽAVE Z GRELNIKOM, PREBERITE INFORMACIJE O GARANCIJI. NE POSKUŠAJTE SAMI ODPIRATI ALI POPRAVLJATI GRELNIKA. S TEM LAHKO RAZVELJAVITE GARANCIJO IN POVZROČITE ŠKODO ALI TELESNE POŠKODBE. ČE SE TEŽAVA NADALJUJE, SE OBRNITE NA PRODAJALCA ALI NAŠ SERVISNI ODDELEK.

Tehnične informacije

Številka izdelka:	SHXPH550
Vhodna napetost:	220-240V
Pogostost:	50-60Hz
Področje delovanja:	550 W
Območje ogrevanja:	9-12 m2
Zaščitni razred:	II
Teža / dimenzije	7,75 kg600*800*11 mm
Kontaktni naslov za dodatne informacije:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 DunajStoritvena linija: [phone]www.schuss-home.atFB-številka: 236974 t / FB-sodišče: Dunaj

Zahtevane informacije o električnih grelnikih za eno sobo

Model št:	SHXPH550
Člen		Simbol	Vrednost	Enota
Zmogljivost ogrevanja
Nazivna toplotna moč		Pnom	0,55	kW
Najmanjša ogrealna zmogljivost (orientacijska vrednost)		PMin	0	kW
Največja neprekinjena moč ogrevanja		Pmax, c	0,55	kW
Poraba pomožne energije
Pri nazivni toplotni moči		Elmax	N / A	kW
Pri najmanjši moči ogrevanja		ElMin	N / A	kW
V načinu pripravljenosti		Esb	N / A	kW
Vrsta oskrbe s toploto, samo za električne akumulacijske sobne grelnike (individualna izbira)
Ročni nadzor ogrevalne obremenitve z vgrajenim termostatom				Ne
Ročni nadzor obremenitve ogrevanja s povratno informacijo o sobni in/ali zunanji temperaturi				Ne
Elektronsko krmiljenje ogrevalne obremenitve s povratno informacijo o sobni in/ali zunanji temperaturi				Ne
odvajanje toplote s pomočjo ventilatorja				Ne
Vrsta izhodnega ogrevanja/krmiljenja temperature v prostoru (enojna izbira)
Enostopenjsko ogrevanje in brez nadzora temperature prostora				Ne
Dva ali več ročnih korakov, brez nadzora sobne temperature				Ne
z mehanskim termostatom za uravnavanje sobne temperature				Ne
z elektronskim uravnavanjem sobne temperature				Ne
Elektronski nadzor sobne temperature in dnevni časovnik				Ne
Elektronski nadzor sobne temperature in tedenski časovnik				Da
Dodatne možnosti nadzora (možen večkratni izbor)
Nadzor sobne temperature z zaznavanjem prisotnosti				Ne
Nadzor sobne temperature z zaznavanjem odprtih oken				Da
z možnostjo nadzora razdalje				Ne
s prilagodljivim krmiljenjem zagona				Ne
z omejitvijo delovnega časa				Da
s senzorjem črne kroglice				Ne
Kontaktni podatki	Schuss Home Electronic GmbHScheringgasse 3 - 1140 Dunaj -AvstrijaTel.: +43 (0)1/ 970 21

GARANCIJA

S tem kakovostnim izdelkom SHX ste se odločili za inovacije, vzdržljivost in zanesljivost.

Za to enoto SHX dajemo garancijo 2 leti od datuma nakupa, ki velja v Avstriji in Nemčiji!

Če bo v nasprotju s pričakovanji v tem obdobju na vaši napravi vseeno potrebno servisno delo, vam zagotavljamo brezplačno popravilo naprave (nadomestni deli in delo) ali (po presoji družbe Schuss) zamenjavo izdelka. Če popravilo ali zamenjava iz ekonomskih razlogov nista mogoča, si pridržujemo pravico do izdaje dobropisa v višini trenutne vrednosti.

V vsakem primeru se najprej obrnite na telefonsko številko za stranke (glejte navodila za uporabo - "Kontaktni naslovi za dodatne informacije in servisna linija").

Opozarjamo, da popravila, ki jih niso opravile pooblaščene pogodbene delavnice, takoj prekinejo veljavnost tega jamstva.

Ta garancija ne zajema:

- Poškodbe zaradi neupoštevanja navodil za uporabo

- Popravilo ali zamenjava delov zaradi običajne obrabe

- Naprave, ki se uporabljajo - četudi le delno - v komercialne namene.

- mehansko poškodovana oprema zaradi zunanjih vplivov (padec, udarec, razbitje, nepravilna uporaba itd.) ter obraba estetske narave.

- Oprema, s katero se je nepravilno ravnalo.

- enote, ki jih ni odprla naša pooblaščena servisna delavnica

- Pričakovanja potrošnikov niso izpolnjena

- Škoda zaradi višje sile, vode, strele, prenapetosti

- Enote, pri katerih je bila oznaka tipa in/ali serijska številka na enoti spremenjena, izbrisana, nečitljiva ali odstranjena.

- Okvare zaradi izrednega onesnaženja

- Storitve zunaj naših pooblaščenih delavnic, stroški prevoza do pooblaščene delavnice ali do nas in nazaj ter s tem povezana tveganja.

Izrecno opozarjamo, da se v garancijskem roku zaračuna pavšalni znesek v višini 60 EUR (indeksirana osnova CPI 2015, junij 2020) v primeru napak pri delovanju ali će napaka ni bila odkrita.

Z zagotavljanjem garancijskega servisa (popravilo ali zamenjava enote) absolutno<

Garancijsko obdobje 2 leti od datuma nakupa ni podaljšano.

Dveletna garancija velja le ob predložitvi potrdila o nakupu (priložiti je treba ime in naslov prodajalca ter celotno oznako enote) in_ustreznega garancijskega lista, na katerem je treba navesti tip enote in serijsko številko (vidno na škatli in na zadnji ali spodnji strani enote)! Brez predložitve garancijskega lista velja le zakonska garancija! Izrecno poudarjamo, da to jamstvo ne vpliva na zakonsko določene garancijske pravice in se ne zmanjšujejo.

Družba Schuss Home Electronic GmbH in njeni pooblaščenci so odškodninsko odgovorni le v primeru hude malomarnosti ali naklepa. Odgovornost za izgubljeni dobiček, pričakovane, vendar neuresničene prihranke, posledično škodo in škodo zaradi zahtevkov tretjih oseb je v vsakem primeru izključena.

Kontaktni naslov ustrezne servisne delavnice najdete na naši spletni strani www.schuss-home.at.

Čestitamo vam za izbiro. Želimo vam veliko zadovoljstva z vašo enoto SHX!

NASLOV

Distribucija SHX

Schuss Home Electronic GmbH

A-1140 Dunaj, Scheringgasse 3

Tel: [phone]

Oznaka tipa:......

Serijska številka:......
