NAVODILA ZA UPORABO TC100ZNT GORENJE

Tabela 1: Tehnične lastnosti sanitarme toplotne Črpalke

Tip	TC80Z	TC80ZNT	TC100Z	TC100ZNT	TC120Z	TC120ZNT
Določeni profil obretenitve	M	M	M	M	M	M
Razred energijske učinkovitosti 1)	A+	A+	A+	A+	A+	A+
Energijska učinkovitost pri ogrevanju vode (ηwh) [%]	111,3	111,3	110,7	110,7	111,8	111,8
Letna poraba električne energia 1) [kWh]	461	461	464	464	459	459
Dnevna poraba električne energia 2) [kWh]	2,205	2,205	2,225	2,225	2,240	2,240
Nastavitev temperature termostata	55	55	55	55	55	55
Vrednost "smart"	0	0	0	0	0	0
Prostornina [I]	78,2	78,2	97,9	97,9	117,6	117,6
Količina mešane vode pri 40 °C V40 2) [I]	90	90	130	130	142	142
Nazivni tlak [MPa (bar)]	0,6 (6)
Masa / napoljnen z vodo [kg]	58 / 138	58 / 138	62 / 162	62 / 162	68 / 188	68 / 188
Protikorozijski zaščita kotla	Emajilirano / Mg anoda
Debelina izolacije [mm]	40 - 85
Stopnja zaščite pred vlago	IP24
Maksimalna priključna moč [W]	2350
Napetost	230 V / 50 Hz
Število el. grelecev x moč [W]	2 x 1000
Električno varovanje [A]	16
Nastavljena temperatura vode [°C]	55
Najvišja temperatura (TČ / el. grelec) [°C]	55 / 75
Protilegionalni program [°C]	70
Temperaturno območje postavitve [°C]	2 do 35
Območje delovanja - zrak [°C]	7 do 35	-7 do 35	7 do 35	-7 do 35	7 do 35	-7 do 35
Hladivo	R 134a
Količina hladiva [kg]	0,490	0,540	0,490	0,540	0,490	0,540
Potencial globalna segrevanja	1430	1430	1430	1430	1430	1430
Ekvivalent oglíkovega dioksida [t]	0,700	0,772	0,700	0,772	0,700	0,772
*Čas segrevanja A15 / W10-55 [h:min]	4:40	4:40	5:40	5:40	6:40	6:40
*Poraba energije pri izbranem ciklu izpustov A15 / W10-55 [kWh]	2,04	2,04	2,05	2,05	2,08	2,08
*COPDHW pri izbranem ciklu izpustov A15 / W10-55 [h:min]	3,10	3,10	3,10	3,10	3,10	3,10
**Čas segrevanja A7 / W10-55 [h:min]	5:20	5:20	6:50	6:50	8:41	8:41
**Poraba energije pri izbranem ciklu izpustov A7 / W10-55 [kWh]	2,45	2,45	2,35	2,35	2,51	2,51
**COPDHW pri izbranem ciklu izpustov A7 / W10-55 [Pa]	2,65	2,65	2,63	2,63	2,61	2,61
Moč v stanju pripravljenosti po EN16147 [W]	19	19	20	20	27	27
Zvočna moč / Zvočni tlak na 1m [dB(A)]	51 / 39,5
Zračni priključki [mm/m]	Ø125 (☐150x70) / 10
Delovni volumski pretok zraka [m³/h]	100-230
Maks. dopustni padec tlaka v cevovodu (pri volumskem pretoku zraka 150 m³/h) [Pa]	90

1) Uredba komisije EU 812/2013; EN16147:2011
2) EN16147:2011.
() Merjeno pri temperaturi vstopega zraka 15^ , 74% vlagi in vstopni temperaturi vode 10^ za segrevanje vode do 55^ . Skladno s standardom EN16147.
(^*) Merjeno pri temperaturi vstopega zraka 7^ , 89% vlagi in vstopni temperaturi vode 10^ za segrevanje vode do 55^ . Skladno s standardom EN16147.

PRIKLJUCITEV NA VODOVODNO OMREZJE

Dovod in odvod vode sta na ceveh toplotne Črpalke barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče. Toplotno Črpalko lahko prikljucite na hišno vodovodno omrežje brez redukcijskega ventil, Če je tlak v omrežju nižji od 0,6 MPa (6 bar). V nasprotnem primeru je potrebno vgraditi redukcijski ventil tlaka, ki zagotavlja, dalak na dotoku v toplotno Črpalko ne presega nazivnegа.

Na dotočno cev je potrebno, zaradi varnosti delovanja, obvezno vgraditi varnostni ventil, ki preprečuje zvišanje tlaka v kotlu za vec kot 0,1 MPa (1 bar) nad nominalnim. Iztočna šoba na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Za pravilno delovanje varnostnegа ventilla morate sami izvajati redne kontrole, da se odstrani vodni kamen in da se preveri, da varnostni ventil ni blokiran.

Ob preverjanju morate s premikom rocke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostega ventila. Pri tem mora priteci skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

Pri segrevanju vode se tlak vode v toplotni crpalki zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj vvodovodno omrežje preprećeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljaco vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev namešcena pod izpustom varnostnega ventila mora biti namešcena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene instalacije nimate moznosti, da bi kapljajoco vodo iz varnostega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ustrezne ekspanzijske posode na datočni cevi toplotne Čpalke. Volumen ekspanzijske posode je približno 3% volumna hranilnika.

Sika 1: Zaprti (tlačni) systemd

Slika 2: Odprti (netlacni) systemd

Legenda:

1 - Tlačne mešalne baterije
2 - Ekspanzijska posoda
3 - Varnostni ventil

a - Preizkusni ventil
b - Nepovratni ventil

4 - Lijak s priključkom na odtok
5 - Preizkusni nastavek

6 - Redukcijski ventil tlaka
7 - Zaporni ventil
8 - Nepovratni ventil
9 - Pretočna mešalna baterija

H - Hladna voda
T - Topla voda

DOLOCITEV PADCEV TLAKA PRI CEVOVODNEM SISTEMU DOVAJANJA IN ODVAJANJA ZRAKA

Pri samem načrtovanju cevovodnegaSYSTEMA za dovajanje in odvajanje zraka v, oziroma iz toplotne Črpalke, je ključnega pomena upostevanje aerodinamične karakteristike ventilatorja, iz katere tudi izhaja razpaložljiva izguba stacičnega tlaka.

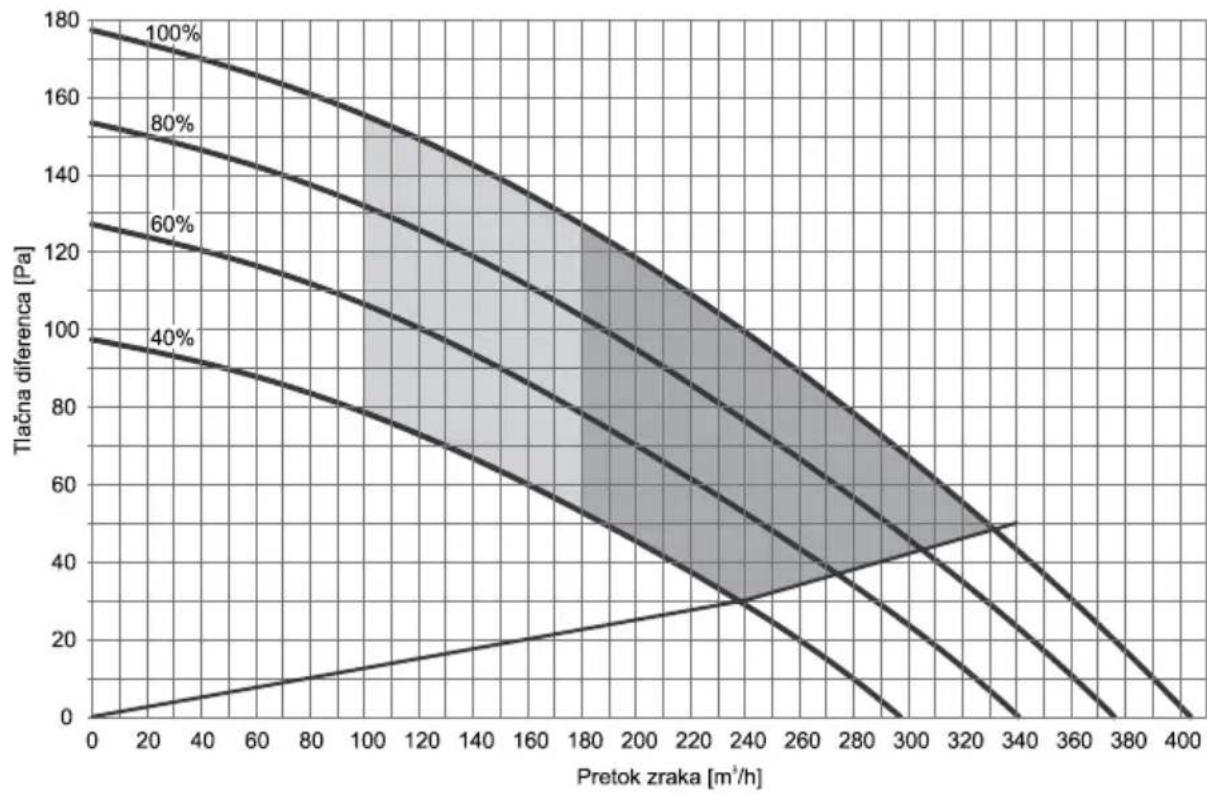

Predstavitev grafa aerodinamičnih karamteristik za razlěne hitrosti ventilatorja

V grafu (Graf 1) so vrisane aerodinamične karakteristike obratovanja ventilatorja. Zgornja linija predstavlja krivuljo pretoka zraka v odvisnosti od padca tlaka pri maksimalni hitrosti ventilatorja (100%). Spodnja linija predstavlja obratovanje ventilatorja pri minimalihitrosti (40%). Vmesne krivulje v grafu (60%, 80%) predstavljao aerodinamično karakteristiko pri znižanih vrtljajih ventilatorja. Spodnja linija, ki je na grafu med točkama (0,0) in (340,50) predstavlja interni padec statičnega tlaka, ki ga ustvarja samo uparjalnik, brez obretenitve cevovodnegasistema. Tega padca tlaka ne moremo eliminirati.

• Delovno območje z normalnim pretokom zraka glede na padec tlaka in nastavitev ventilatorja.
• Območje uporabe z visjo učinkovitostjʊ-volumski pretok zraka je v tej coni visji, kar zahteva nižji padec tlaka (izvedba kanalskega).[1]

Graf 1: Aerodinamične karakteristike

Cevovodni system dovajanja in odvajanja zraka

Pri priklopu sanitarne toplotne crpalke na obstojeci kanalski system, uporabimo osnovne elemente cevi, ki jih povezemo v cevovodni system za dovod oz. odvod zraka. Zračni cevovod naj bo sestavljen iz okroglih cevi z notranjim premerom Ø125 mm, ali iz cevi spravokotnim prerezom 150x70 mm.

Slika 3: Shematski prikaz osnovnih elementov v cevovodnem sistemu za dovod oz. odvod zraka

Izračun padcev tlaka

Vrednosti skupnega padca stacičega tlaka se izračunajo s seštevanjem izgub posameznega elementa vgrajenega v zračnem cevovodnem sistemu in internim stacičnim tlakom. Vrednosti padcev stacičega tlaka posameznega elementa (padci stacičega tlaka elementov se nanašajo na notranji premer Ø125mm ali 150x70mm) so prikazane v tabei 2.

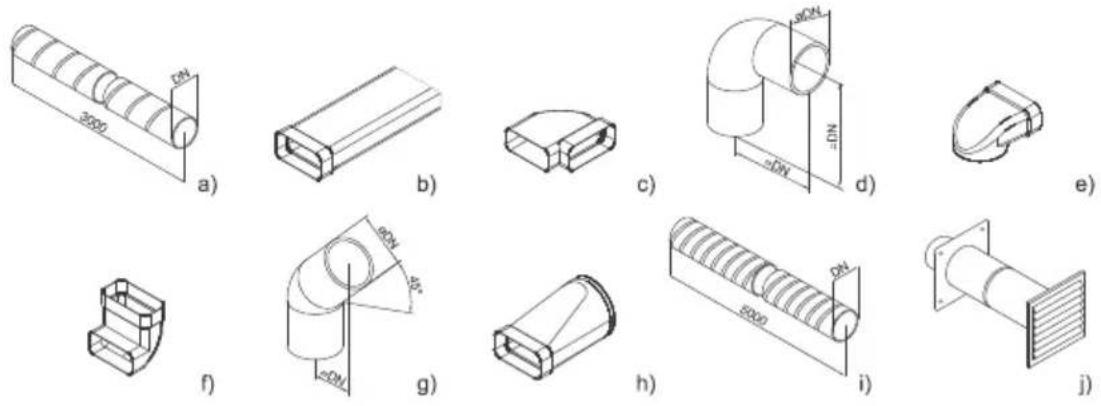

Tabela 2: Vrste elementov ter pripadajće vrednosti padcev tlakov

Vrsta elementa	Vrednost padca stacičnega tlaka
a.) Spiralno rebrasta cev	Graf 2
b.) Pravokotna cev ☐150x70mm	Graf 2 (povzetek po DN 125)
c.) Pravokotno koleno horizontalno 90°	5 Pa
d.) Lok 90°	4 Pa
e.) Kotni reducir Ø125 na ☐150x70	5 Pa
f.) Pravokotno koleno vertikalno 90°	5 Pa
g.) Lok 45°	3 Pa
h.) Reducir Ø125 na ☐150x70	3 Pa
i.) Fleksibilna cev	Graf 2
j.) Sesalna rešetka	25 Pa

Fleksibilna cev DN 125
Spiralno rebrasta cev DN 125

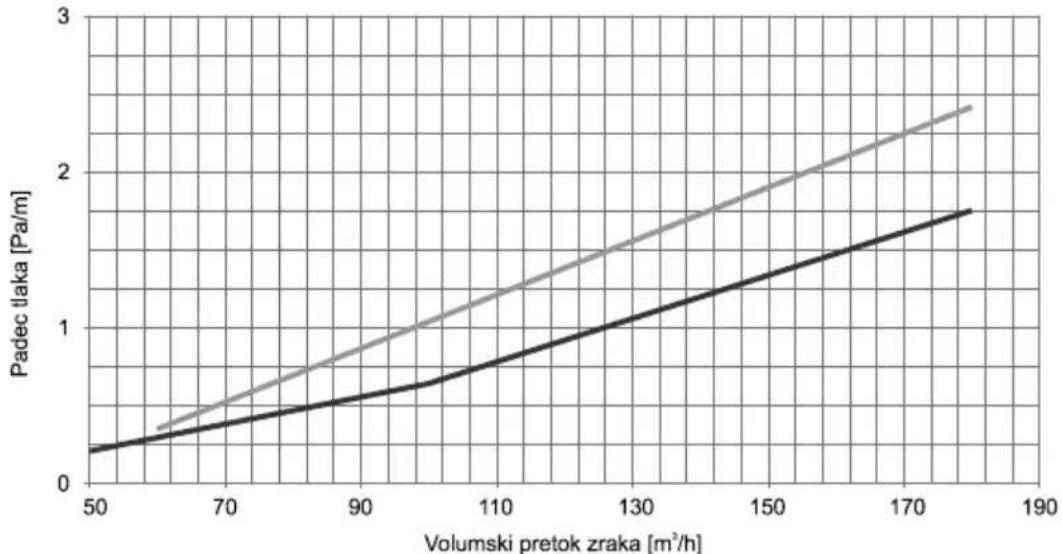

Graf 2: Vrednost padca staticnega tlaka za izbrano cev
Tabela 3: Primer izračuna tlacnega padca

	Število elementov	Δp (Pa)	ΣΔp (Pa)
Pravokotno koleno horizontalno 90°	4	5	20
Fleksibilna cev (DN125)	13,5 m	1,85 (pri 150 m3/h)	25
Sesalna rešetka	1	25	25
Skupaj:			70

Opomba: Kot ze omenjeno celotne izgube stacičega tlaka, ki se izračunajo s seštevanjem izgub stacičega tlaka posameznega elementa vgrajenega v cevovodniystem, ne smejo presegati vrednosti 95 Pa. V nasprotnem primeru začnejo vrednosti COP intensivnejse padati.

DOLOCITEV NASTAVITVE VENTILATORJA

Ko je padec tlaka dolocen izberemo rezim pri katerem bo obratoval ventilator. S tem dolocimo hitrost obratovanja ventilatorja. Rezim izberemo s pomoco grafa 1, ki prikazuje aerodinamične karakteristike ventilatorja v odvisnosti od pretoka zraka in tlačnega padca cevovoda*.

Opomba: *Tlacni padec cevovoda - v grafu 1 označeno kot tlacna diferencca.

Območje obratovanja sanitarne toplotne Črpalke

Na grafu 1 imamo med krivuljami z barvo označeni dve coni obratovanja sanitarne toplotne Čpalke:

• Temno označena cona predstavlja območje uporabe z visjo učinkovitostjo. Volumski pretok zraka je v tej coni visji, kar zahteva nizji padec tlaka (izvedba kanalskega sistemas z minimalnim padcem tlaka).
• Svetlo označena cona predstavlja delovno območje zižjim pretokom zraka glede na padec tlaka in nastavitev ventilatorja.

Hrup

S stopnjevanjem aerodinamicnih karakteristik od najnižje proti majvisji, se stopnjuje tudi hrupnostSYSTEMA. Med aerodinamicina karakteristikama 80% in 100% je področje, kjer je zaznana povečana hrupnost.

Preverjanje izračuna tlačnegapadca

Dolocitev aerodinamične karakteristike na podlagi izračuna tlacnega padca z upostevanjem posameznih elementov cevovoda in pretoka zraka je iteracija. Ko smo aerodinamično karakteristiko dolocili in nastavili moramo obvezno izmeriti pretok zraka v postavljenem cevovodu. Če pretok zraka ne ustreza ventilacijskemu sistemu, izberemo naslednjo visjo oz. nižjo primerno aerodinamično karakteristiko, ki ventilacijskemu sistemu ustreza.

Izbira delovne točke ventilatorja za ventilacijski system

Pri dolocitvi hitrosti ventilatorja, moramo poznati maksimalen pretok zraka za ventilacio in padec tlaka, ki ga ustvarja cevovod. V grafu 1 priŽelenemu pretoku zraka potegnemo vertikalno linijo, nato potegnemo horizontalno linijo pri padcu tlaka, ki smo ga izračunali (na podlagi postavljenega cevovoda). Točki v kateri se liniji sekata izberemo najblžjo krivuljo hitrostne karakteristike ventilatorja.

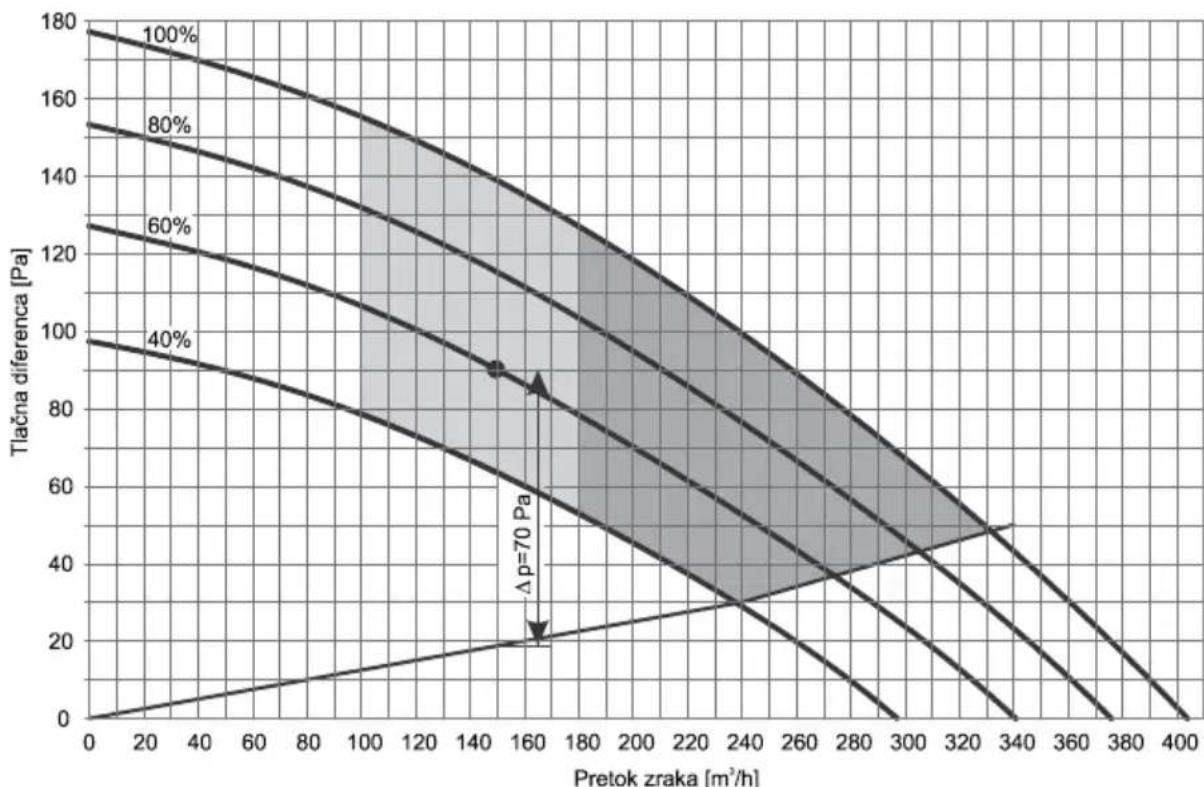

Primer izbire aerodinamične karakteristike

V grafu 3 pri pretoku zraka 150m^3 /h potegnemo vertikalno linijo. Cevovod npr. predstavlja 70 Pa tlačnega padca, prištejemo ga spodnji liniji**. Skupni padec tlaka tako znaša 90 Pa. Pri dovoljenem padcu tlaka 90 Pa potegnemo horizontalno linijo. Točka v kateri se liniji sekata leži na krivulji, ki ustreza 60% hitrosti ventilatorja. To je standardna nastavitev ventilatorja, ki je tud predhodno nastavljena s strani proizvajalca.

Opomba:
**Linija, predstavlja interni statični padec tlaka, ki ga ustvarja uparjalnik.
Graf 3: Primer dolocitve aerodinamiene karakteristike

SERVISNI MENI

Prikazovalnik

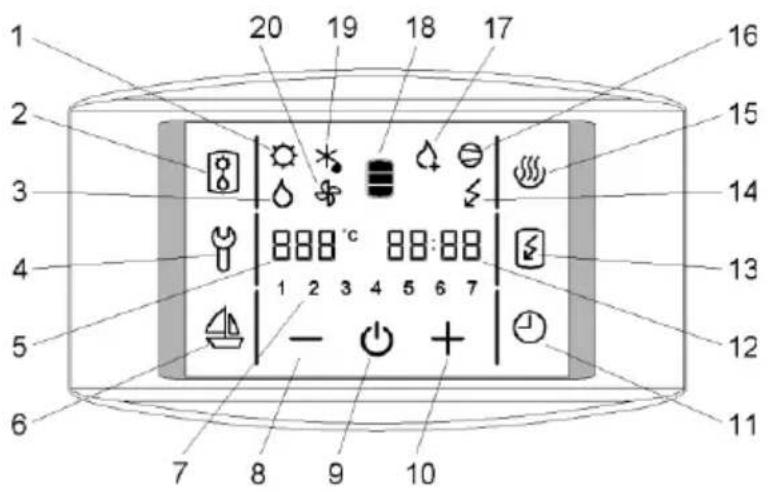

Slika 4: Prikaz zaslona za upravljanje

1 - Signalizacija delovanja PV funkcije *
2 - Vklop prezračevanja /
Vkloprezervega rezima
3 - Signalizacija delovanja rezervega režima
4 - Indikacija, pregled napak delovanja, vstop v servisni meni
5 - Prikaz in nastavitev temperature v°C
6 - Vklop in nastavitev programa dopust
7 - Prikaz dneva v tednu (1..ponedeljek, ..., 7..nedelja)
8 - Zmanjševanje vrednosti
9 - Vklop / izklop toplotne crpalke
10 - Povečevanje vrednosti

11 - Vklop in nastavitev chasovnih načinov delovanja
12 - Prikaz in nastavitevČasa
13 - Vklop pospešenega gretja "TURBO"
14 - Signalizacija delovanja grel
15 - Vklop gretja na najvisji temperaturni nivo
16 - Signalizacija delovanja kompresorja
17 - Signalizacija delovanja protilegionelnega programa
18 - Prikaz količine tople vode
19 - Signalizacija odtaljevanja
20 - Signalizacija delovanja ventilatorja

* funkcija ni uporabljena v izvedbah TC-Z, TC-ZNT

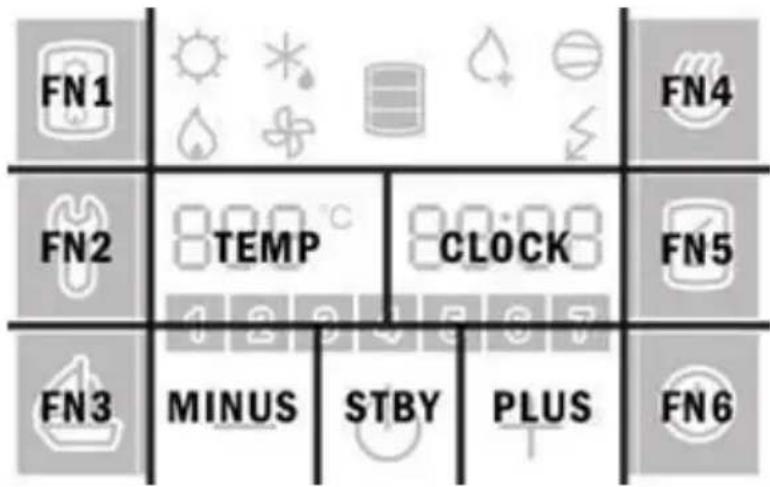

Dostop do servisnega nivoja

• Z daljsim pritiskom na polje 4 na prikazovalniku (slika 4), se vklopi funkcija «servisni režim«.
• Pojav se vstopni meni z napisom code v polju CLOCK, za vnos servisne kode (polja FN1, FN2, FN3, FN4, FN5 in FN6), predstavljao stevila 1,2,3,4,5,6 za vnos kode.

Slika 5: Prikaz polj na prikazovalniku

• Ce 10 s ni pritisnjeno nobeno polje se avtomatsko vrne iz menija v predhodno delovanje.
• Ce je koda vpisana nepravilno, sledi avtomatski izhod iz vstopnega menija.
• Ob pravilnem vnosu kode, se prikaze prvi parameter, kjer stevilka na desni predstavlja zaporedno stevilo parametra, na levi pa je njegova vrednost.
• Prvi parameter :00 je verzija programske kode in je zgolj informativne narave.
• S pritiskom na desno stevilko (polje CLOCK na sliki 5) se prestavi na naslednji parameter.

Instalaterski meni (koda: 1166)

Po pravilnem vnosu kode za instalaterski meni je omogocen dostop do naslednjih parametrov:

:00 verzija programske kode
:13 cas delovanje ventilatorja - prezračevanja (5,..., 180 ali ON)
:21 nastavitev hitrosti ventilatorja (40, 45, ..., 95, 100)
:39 nastavitev intervala vklopa protilegionelnega programa (0,...60)
:45 izbira prikaza temperature v °C ali °F

NastavitevČasa delovanjaventilatorja parameter:13)

• Ko je izbran parameter (:13), se s pritiskom na (+) ali (-) nastaviŽeleničas delovanja ventilatorja (privzeto: 30 minut). Čas do 30 minut lahko nastavite s korakom po 5 min, Čas nad 30 minut s korakom po 10 minut. Za maksimalno nastavitvijo Časa se izpišE ON, kar pomeni konstantno delovanje ventilatorja do ročnega izklopa funkcjë.
• Ko jeČas delovanja ventilatorja nastavljen, se po katki Časovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4.

Nastavitev hitrosti ventilatorja (parameter :21)

• Ko je izbran parameter (:21), se s pritiskom na (+) ali (-) nastaviŽelena hitrost ventilatorja (40 - 100%) . Na levi strani (polje 5) se izpisuje številčna vrednost nastavitve.
• Ko jeŽelena hitrost ventilatorja nastavljena, se po katkičasovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4.

Protilegionelni program (parameter :39)

• Ko je izbran parameter (:39), se s pritiskom na (+) ali (-) nastavi ponovljivost vklopa protilegionelnega programa (0 do 60 dni). Na levi strani (polje 5) se izpisuje številčna vrednost nastavitve. Ko jeŽelena ponovljivost vklopa protilegionelnega programa nastavljena, se po kratkiČasovni zakasnítvi samodejno shrani, oziroma se shrani po pritisku polja 4. Če je vrednost parametra (:39) nastavljena na 0 je protilegionelni program izkliuchen.
• Tovarniška nastavitev vklopa protilegionalna programa: vsakih 14 dni delovanja toplotne Črpalke, Če v preteklem 14-dnevem obdobju temperatura vode ni vsaj 1 uro nepretrgoma presegala 65^ .
• Protilegionelni program deluje samo pri vključeni toplotni Črpalki. Ko je aktiviran je prikazan simbol 17.
• Protilegionelni program lahko vklopite ročno s pritiskom na polje 15.
• Izyajanie protilegionelnega programa je možno prekiniti z izklopom Črpalke na poliu 9.

Opozorilo: po segrevanju v protilegionelnem programu je temperatura vode v kotlu 65^ ali več ne glide na nastavljeno temperaturo na aparatu.

Izbira prikaza temperature (parameter :45)

• Ko je izbran parameter (:45), spritiskom na (+) ali (-) izberete način prikaza temperature v. °C ali °F (privzeta vrednost je °C).
• Ko jeŽelen način prikaza temperature izbran, se po katki Časovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4.

TECHNICAL CHARACTERISTICS
