NAVODILA ZA UPORABO TC80ZNT GORENJE

Tabela 1: Tehnične lastnosti sanitarne toplotne črpalke

Tip	TC80Z	TC80ZNT	TC100Z	TC100ZNT	TC120Z	TC120ZNT
Določeni profil obremenitve	M	M	M	M	M	M
Razred energijske učinkovitosti 1)	A+	A+	A+	A+	A+	A+
Energijska učinkovitost pri ogrevanju vode (ŋwh) [%]	111,3	111,3	110,7	110,7	111,8	111,8
Letna poraba električne energije 1) [kWh]	461	461	464	464	459	459
Dnevna poraba električne energije 2) [kWh]	2,205	2,205	2,225	2,225	2,240	2,240
Nastavitev temperature termostata	55	55	55	55	55	55
Vrednost "smart"	0	0	0	0	0	0
Prostornina [l]	78,2	78,2	97,9	97,9	117,6	117,6
Količina mešane vode pri 40 °C V40 2) [l]	90	90	130	130	142	142
Nazivni tlak [MPa (bar)]	0,6 (6)
Masa / napolnjen z vodo [kg]	58 / 138	58 / 138	62 / 162	62 / 162	68 / 188	68 / 188
Protikoroziska zaščita kotla	Emajlirano / Mg anoda
Debelina izolacije [mm]	40 - 85
Stopnja zaščite pred vlago	IP24
Maksimalna priključna moč [W]	2350
Napetost	230 V / 50 Hz
Število el. grelcev x moč [W]	2 x 1000
Električno varovanje [A]	16
Nastavljena temperatura vode [°C]	55
Najvišja temperatura (TČ / el. grelec) [°C]	55 / 75
Protilegionelni program [°C]	70
Temperaturno območje postavitve [°C]	2 do 35
Območje delovanja - zrak [°C]	7 do 35	-7 do 35	7 do 35	-7 do 35	7 do 35	-7 do 35
Hladivo	R 134a
Količina hladiva [kg]	0,490	0,540	0,490	0,540	0,490	0,540
Potencial globalnega segrevanja	1430	1430	1430	1430	1430	1430
Ekvivalent ogljikovega dioksida [t]	0,700	0,772	0,700	0,772	0,700	0,772
*Čas segrevanja A15 / W10-55 [h:min]	4:40	4:40	5:40	5:40	6:40	6:40
*Poraba energije pri izbranem ciklu izpustov A15 / W10-55 [kWh]	2,04	2,04	2,05	2,05	2,08	2,08
*COP _DHW pri izbranem ciklu izpustov A15 / W10-55	3,10	3,10	3,10	3,10	3,10	3,10
**Čas segrevanja A7 / W10-55 [h:min]	5:20	5:20	6:50	6:50	8:41	8:41
**Poraba energije pri izbranem ciklu izpustov A7 / W10-55 [kWh]	2,45	2,45	2,35	2,35	2,51	2,51
**COP _DHW pri izbranem ciklu izpustov A7 / W10-55	2,65	2,65	2,63	2,63	2,61	2,61
Moč v stanju pripravljenosti po EN16147 [W]	19	19	20	20	27	27
Zvočna moč / Zvočni tlak na 1m [dB(A)]	51 / 39,5
Zračni priključki [mm/m]	ø125 (☐150x70) / 10
Delovni volumski pretok zraka [m3/h]	100-230
Maks. dopustni padec tlaka v cevovodu (pri volumskem pretoku zraka 150 m3/h) [Pa]	90

1) Uredba komisije EU 812/2013; EN16147:2011
2) EN16147:2011.
(*) Merjeno pri temperaturi vstopnega zraka 15 °C, 74% vlagi in vstopni temperaturi vode 10 °C za segrevanje vode do 55 °C. Skladno s standardom EN16147.
(**) Merjeno pri temperaturi vstopnega zraka 7 °C, 89% vlagi in vstopni temperaturi vode 10 °C za segrevanje vode do 55 °C. Skladno s standardom EN16147.

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh toplotne črpalke barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče. Toplotno črpalko lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od 0,6 MPa (6 bar). V nasprotnem primeru je potrebno vgraditi redukcijski ventil tlaka, ki zagotavlja, da tlak na dotoku v toplotno črpalko ne presega nazivnega.

Na dotočno cev je potrebno, zaradi varnosti delovanja, obvezno vgraditi varnostni ventil, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nominalnim. Iztočna šoba na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole, da se odstrani vodni kamen in da se preveri, da varnostni ventil ni blokiran.

Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

Pri segrevanju vode se tlak vode v toplotni črpalki zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ustrezne ekspanzijske posode na dotočni cevi toplotne črpalke. Volumen ekspanzijske posode je približno 3 % volumna hranilnika.

3478765ba219

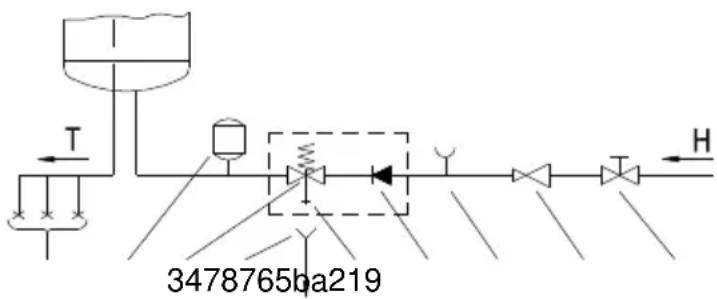

Slika 1: Zaprti (tlačni) sistem

Slika 2: Odprti (netlačni) sistem

Legenda:

1 - Tlačne mešalne baterije
2 - Ekspanzijska posoda
3 - Varnostni ventil
a - Preizkusni ventil
b - Nepovratni ventil
4 - Lijak s priključkom na odtok
5 - Preizkusni nastavek

6 - Redukcijski ventil tlaka
7 - Zaporni ventil
8 - Nepovratni ventil
9 - Pretočna mešalna baterija
H - Hladna voda
T - Topla voda

DOLOČITEV PADCEV TLAKA PRI CEVOVODNEM SISTEMU DOVAJANJA IN ODVAJANJA ZRAKA

Pri samem načrtovanju cevovodnega sistema za dovajanje in odvajanje zraka v, oziroma iz toplotne črpalke, je ključnega pomena upoštevanje aerodinamične karakteristike ventilatorja, iz katere tudi izhaja razpoložljiva izguba statičnega tlaka.

Predstavitev grafa aerodinamičnih karakteristik za različne hitrosti ventilatorja

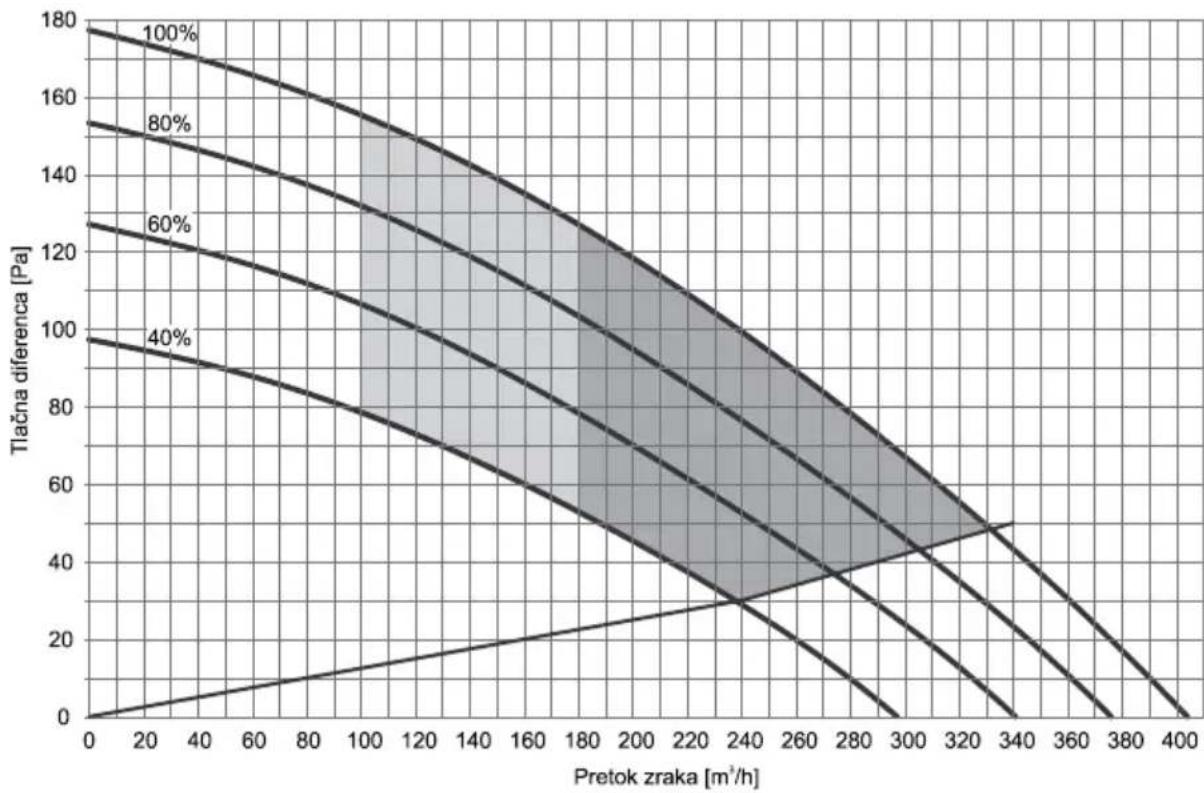

V grafu (Graf 1) so vrisane aerodinamične karakteristike obratovanja ventilatorja. Zgornja linija predstavlja krivuljo pretoka zraka v odvisnosti od padca tlaka pri maksimalni hitrosti ventilatorja (100%). Spodnja linija predstavlja obratovanje ventilatorja pri minimalni hitrosti (40%). Vmesne krivulje v grafu (60%, 80%) predstavljajo aerodinamično karakteristiko pri znižanih vrtljajih ventilatorja. Spodnja linija, ki je na grafu med točkama (0,0) in (340,50) predstavlja interni padec statičnega tlaka, ki ga ustvarja samo uparjalnik, brez obremenitve cevovodnega sistema. Tega padca tlaka ne moremo eliminirati.

• Delovno območje z normalnim pretokom zraka glede na padec tlaka in nastavitev ventilatorja.
• Območje uporabe z višjo učinkovitostjo-volumski pretok zraka je v tej coni višji, kar zahteva nižji padec tlaka (izvedba kanalskega sistema z minimalnim padcem tlaka). Ventilator je nastavljen na višje hitrosti.

Graf 1: Aerodinamične karakteristike

Cevovodni sistem dovajanja in odvajanja zraka

Pri priklopu sanitarne toplotne črpalke na obstoječi kanalski sistem, uporabimo osnovne elemente cevi, ki jih povežemo v cevovodni sistem za dovod oz. odvod zraka. Zračni cevovod naj bo sestavljen iz okroglih cevi z notranjim premerom ∅125 mm, ali iz cevi s pravokotnim prerezom □150x70 mm.

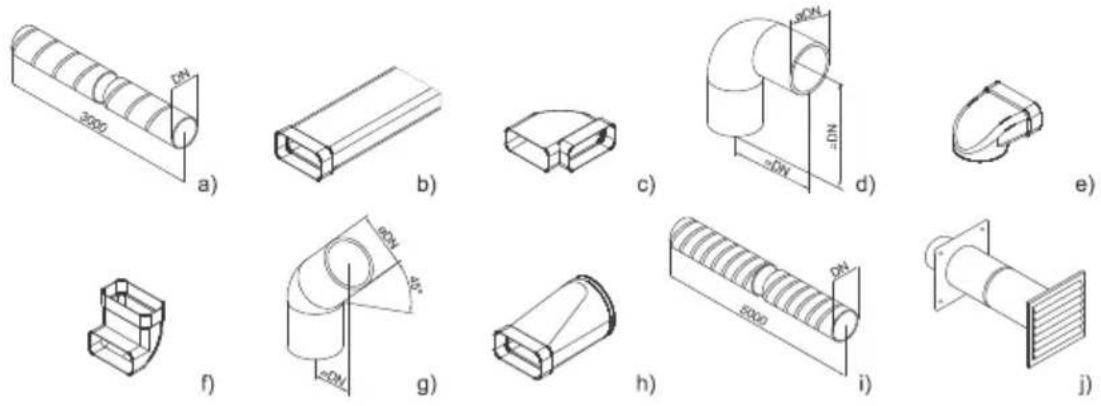

Slika 3: Shematski prikaz osnovnih elementov v cevovodnem sistemu za dovod oz. odvod zraka

Izračun padcev tlaka

Vrednosti skupnega padca statičnega tlaka se izračunajo s seštevanjem izgub posameznega elementa vgrajenega v zračnem cevovodnem sistemu in internim statičnim tlakom. Vrednosti padcev statičnega tlaka posameznega elementa (padci statičnega tlaka elementov se nanašajo na notranji premer ∅125mm ali □150x70mm) so prikazane v tabeli 2.

Vrsta elementa	Vrednost padca statičnega tlaka
a.) Spiralno rebrasta cev	Graf 2
b.) Pravokotna cev □150x70mm	Graf 2 (povzetek po DN 125)
c.) Pravokotno koleno horizontalno 90°	5 Pa
d.) Lok 90°	4 Pa
e.) Kotni reducir ∅125 na □150x70	5 Pa
f.) Pravokotno koleno vertikalno 90°	5 Pa
g.) Lok 45°	3 Pa
h.) Reducir ∅125 na □150x70	3 Pa
i.) Fleksibilna cev	Graf 2
j.) Sesalna rešetka	25 Pa

Tabela 2: Vrste elementov ter pripadajoče vrednosti padcev tlakov

— Fleksibilna cev DN 125
Spiralno rebrasta cev DN 125

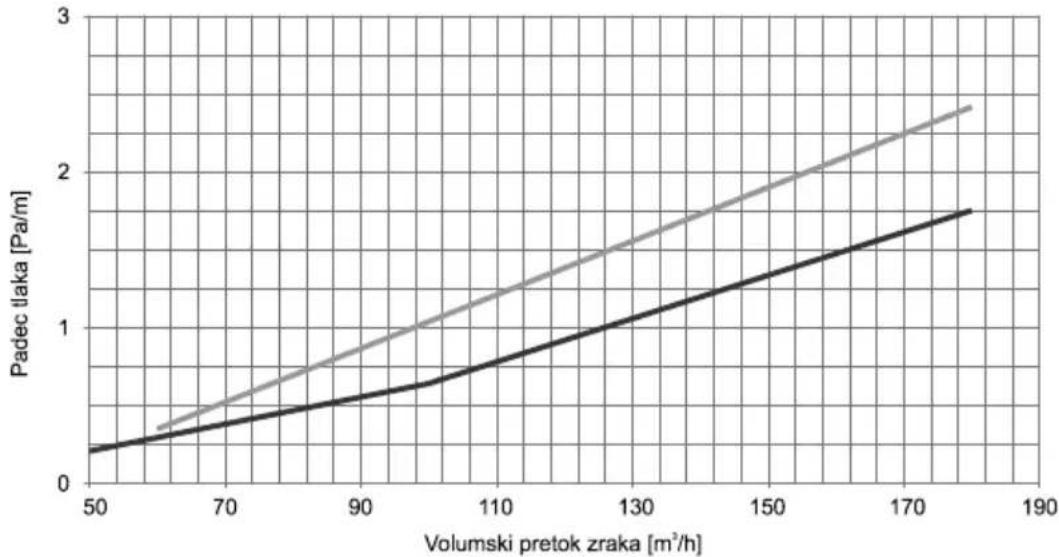

Graf 2: Vrednost padca statičnega tlaka za izbrano cev

	Število elementov	p (Pa)	p (Pa)
Pravokotno koleno horizontalno 90°	4	5	20
Fleksibilna cev (DN125)	13,5 m	1,85(pri 150 m^3/h )	25
Sesalna rešetka	1	25	25
Skupaj:			70

Tabela 3: Primer izračuna tlačnega padca

Opomba: Kot že omenjeno celotne izgube statičnega tlaka, ki se izračunajo s seštevanjem izgub statičnega tlaka posameznega elementa vgrajenega v cevovodni sistem, ne smejo presegati vrednosti 95 Pa. V nasprotnem primeru začnejo vrednosti COP intenzivnejše padati.

DOLOČITEV NASTAVITVE VENTILATORJA

Ko je padec tlaka določen izberemo režim pri katerem bo obratoval ventilator. S tem določimo hitrost obratovanja ventilatorja. Režim izberemo s pomočjo grafa 1, ki prikazuje aerodinamične karakteristike ventilatorja v odvisnosti od pretoka zraka in tlačnega padca cevovoda*.

Opomba: *Tlačni padec cevovoda – v grafu 1 označeno kot tlačna diferenca.

Območje obratovanja sanitarne toplotne črpalke

Na grafu 1 imamo med krivuljami z barvo označeni dve coni obratovanja sanitarne toplotne črpalke:

• Temno označena cona predstavlja območje uporabe z višjo učinkovitostjo. Volumski pretok zraka je v tej coni višji, kar zahteva nižji padec tlaka (izvedba kanalskega sistema z minimalnim padcem tlaka).
• Svetlo označena cona predstavlja delovno območje z nižjim pretokom zraka glede na padec tlaka in nastavitev ventilatorja.

Hrup

S stopnjevanjem aerodinamičnih karakteristik od najnižje proti najvišji, se stopnjuje tudi hrupnost sistema. Med aerodinamičnima karakteristikama 80% in 100% je področje, kjer je zaznana povečana hrupnost.

Preverjanje izračuna tlačnega padca

Določitev aerodinamične karakteristike na podlagi izračuna tlačnega padca z upoštevanjem posameznih elementov cevovoda in pretoka zraka je iteracija. Ko smo aerodinamično karakteristiko določili in nastavili moramo obvezno izmeriti pretok zraka v postavljenem cevovodu. Če pretok zraka ne ustreza ventilacijskemu sistemu, izberemo naslednjo višjo oz. nižjo primerno aerodinamično karakteristiko, ki ventilacijskemu sistemu ustreza.

Izbira delovne točke ventilatorja za ventilacijski sistem

Pri določitvi hitrosti ventilatorja, moramo poznati maksimalen pretok zraka za ventilacijo in padec tlaka, ki ga ustvarja cevovod. V grafu 1 pri želenemu pretoku zraka potegnemo vertikalno linijo, nato potegnemo horizontalno linijo pri padcu tlaka, ki smo ga izračunali (na podlagi postavljenega cevovoda). Točki v kateri se liniji sekata izberemo najbližjo krivuljo hitrostne karakteristike ventilatorja.

Primer izbire aerodinamične karakteristike

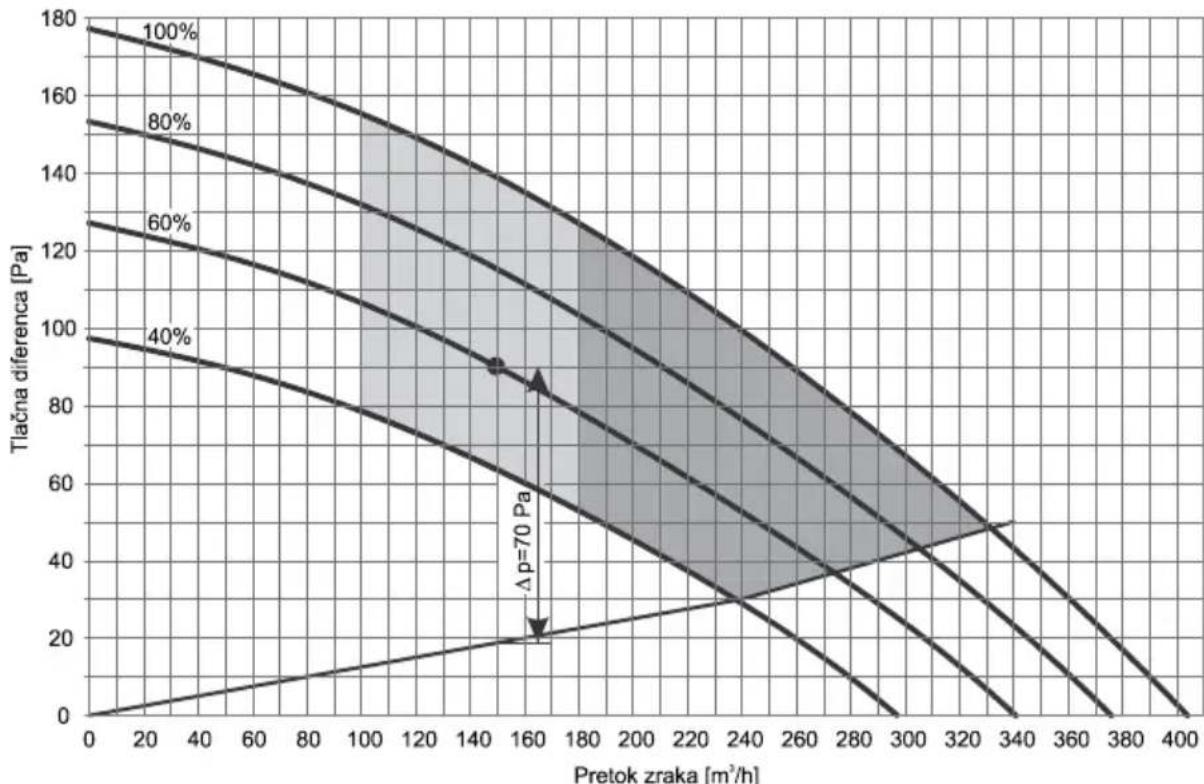

V grafu 3 pri pretoku zraka 150 m³/h potegnemo vertikalno linijo. Cevovod npr. predstavlja 70 Pa tlačnega padca, prištejemo ga spodnji liniji**. Skupni padec tlaka tako znaša 90 Pa. Pri dovoljenem padcu tlaka 90 Pa potegnemo horizontalno linijo. Točka v kateri se liniji sekata leži na krivulji, ki ustreza 60% hitrosti ventilatorja. To je standardna nastavitev ventilatorja, ki je tudi predhodno nastavljena s strani proizvajalca.

Opomba:

**Linija, predstavlja interni statični padec tlaka, ki ga ustvarja uparjalnik.

Graf 3: Primer določitve aerodinamične karakteristike

SERVISNI MENI

Prikazovalnik

1 20 19 18 17 3 4 5 6 7 8 9 10 16 15 14 13 12 11

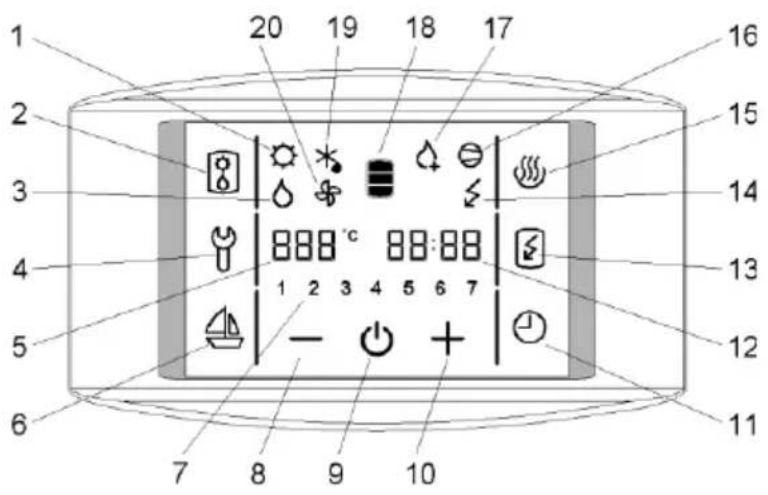

Slika 4: Prikaz zaslona za upravljanje

1 - Signalizacija delovanja PV funkcije *
2 - Vklop prezračevanja /
Vklop rezervnega režima
3 - Signalizacija delovanja rezervnega režima
4 - Indikacija, pregled napak delovanja, vstop v servisni meni
5 - Prikaz in nastavitev temperature v °C
6 - Vklop in nastavitev programa dopust
7 - Prikaz dneva v tednu (1.. ponedeljek, ..., 7.. nedelja)
8 - Zmanjševanje vrednosti
9 - Vklop / izklop toplotne črpalke
10 - Povečevanje vrednosti

11 - Vklop in nastavitev časovnih načinov delovanja
12 - Prikaz in nastavitev časa
13 - Vklop pospešenega gretja "TURBO"
14 - Signalizacija delovanja grel
15 - Vklop gretja na najvišji temperaturni nivo
16 - Signalizacija delovanja kompresorja
17 - Signalizacija delovanja protilegionelnega programa
18 - Prikaz količine tople vode
19 - Signalizacija odtaljevanja
20 - Signalizacija delovanja ventilatorja

* funkcija ni uporabljena v izvedbah TC-Z, TC-ZNT

Dostop do servisnega nivoja

• Z daljšim pritiskom na polje 4 na prikazovalniku (slika 4), se vklopi funkcija »servisni režim«.
- Pojavi se vstopni meni z napisom code_v polju CLOCK, za vnos servisne kode (polja FN1, FN2, FN3, FN4, FN5 in FN6), predstavljajo števila 1,2,3,4,5,6 za vnos kode.

FN1 FN4 FN2 TEMP CLOCK FN5 FN3 MINUS STBY PLUS FN6

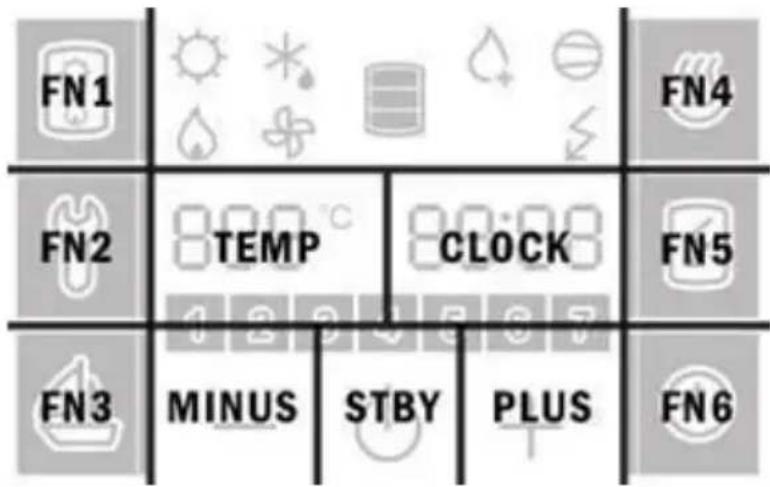

Slika 5: Prikaz polj na prikazovalniku

• Če 10 s ni pritisnjeno nobeno polje se avtomatsko vrne iz menija v predhodno delovanje.
• Če je koda vpisana nepravilno, sledi avtomatski izhod iz vstopnega menija.
• Ob pravilnem vnosu kode, se prikaže prvi parameter, kjer številka na desni predstavlja zaporedno število parametra, na levi pa je njegova vrednost.
• Prvi parameter :00 je verzija programske kode in je zgolj informativne narave.
• S pritiskom na desno številko (polje CLOCK na sliki 5) se prestavi na naslednji parameter.

Inštalaterski meni (koda: 1166)

Po pravilnem vnosu kode za inštalaterski meni je omogočen dostop do naslednjih parametrov:

:00 verzija programske kode

:13 čas delovanje ventilatorja – prezračevanja (5,..., 180 ali ON)

:21 nastavitev hitrosti ventilatorja (40, 45, ..., 95, 100)

:39 nastavitev intervala vklopa protilegionelnega programa (0,......60)

:45 izbira prikaza temperature v °C ali °F

Nastavitev časa delovanja ventilatorja (parameter :13)

• Ko je izbran parameter (:13), se s pritiskom na (+) ali (−) nastavi želeni čas delovanja ventilatorja (privzeto: 30 minut). Čas do 30 minut lahko nastavite s korakom po 5 min, čas nad 30 minut s korakom po 10 minut. Za maksimalno nastavitvijo časa se izpiše ON, kar pomeni konstantno delovanje ventilatorja do ročnega izklopa funkcije.
• Ko je čas delovanja ventilatorja nastavljen, se po kratki časovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4.

Nastavitev hitrosti ventilatorja (parameter :21)

• Ko je izbran parameter (:21), se s pritiskom na (+) ali (−) nastavi želena hitrost ventilatorja (40 – 100%). Na levi strani (polje 5) se izpisuje številčna vrednost nastavitve.
• Ko je želena hitrost ventilatorja nastavljena, se po kratki časovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4.

Protilegionelni program (parameter :39)

• Ko je izbran parameter (:39), se s pritiskom na (+) ali (−) nastavi ponovljivost vklopa protilegionelnega programa (0 do 60 dni). Na levi strani (polje 5) se izpisuje številčna vrednost nastavitve. Ko je želena ponovljivost vklopa protilegionelnega programa nastavljena, se po kratki časovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4. Če je vrednost parametra (:39) nastavljena na 0 je protilegionelni program izključen.
• Tovarniška nastavitev vklopa protilegionelnega programa: vsakih 14 dni delovanja toplotne črpalke, če v preteklem 14-dnevnem obdobju temperatura vode ni vsaj 1 uro nepretrgoma presegala 65 °C.
• Protilegionelni program deluje samo pri vključeni toplotni črpalki. Ko je aktiviran je prikazan simbol 17.
• Protilegionelni program lahko vklopite ročno s pritiskom na polje 15.
• Izvajanje protilegionelnega programa je možno prekiniti z izklopom črpalke na polju 9.

Opozorilo: po segrevanju v protilegionelnem programu je temperatura vode v kotlu 65 °C ali več ne glede na nastavljeno temperaturo na aparatu.

Izbira prikaza temperature (parameter :45)

• Ko je izbran parameter (:45), s pritiskom na (+) ali (−) izberete način prikaza temperature v °C ali °F (privzeta vrednost je °C).
• Ko je želen način prikaza temperature izbran, se po kratki časovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4.
