TC100ZNT - Pompe à chaleur GORENJE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur sanitaire (chauffe-eau thermodynamique)
Modèle	TC100ZNT
Marque	Gorenje
Volume du ballon	97,9 L
Quantité d'eau mélangée à 40 °C (V40)	130 L
Poids net / rempli d'eau	62 kg / 162 kg
Pression nominale	0,6 MPa (6 bar)
Classe d'efficacité énergétique	A+
Consommation annuelle d'énergie électrique	464 kWh
Alimentation électrique	230 V / 50 Hz
Puissance de raccordement maximale	2350 W
Nombre de corps chauffants électriques	2 x 1000 W
Protection électrique	16 A
Classe de protection	IP24
Température de sortie d'eau	55 °C
Température maximale (pompe à chaleur / résistance)	55 °C / 75 °C
Programme anti-légionnelle	70 °C
Plage de température ambiante de fonctionnement	-7 à 35 °C
Fluide frigorigène	R134a (0,540 kg)
PRP (Potentiel de réchauffement planétaire)	1430
Équivalent CO2	0,772 t
Nuisance sonore (pression acoustique à 1 m)	39,5 dB(A)
Débit d'air	100-230 m³/h
Raccord d'air	Ø125 mm ou □150x70 mm
Perte de pression max admissible dans la tuyauterie	90 Pa
Fonctions principales	Programmation vacances, minuterie, chauffage rapide Turbo, anti-légionnelle, mode veille, affichage température
Entretien et nettoyage	Vérifier la soupape de sécurité régulièrement ; nettoyer l'extérieur avec un chiffon doux ; contrôle périodique de l'anode magnésium
Sécurité	Groupe de sécurité obligatoire ; détendeur si pression réseau > 6 bar ; protection antigel (plage 2-35 °C)
Pièces détachées et réparabilité	Anode magnésium, cartes électroniques, ventilateur, compresseur ; menu service avec code 1166 pour réglages

FOIRE AUX QUESTIONS - TC100ZNT GORENJE

Comment régler la vitesse du ventilateur ?

Accédez au menu service en appuyant sur le champ 4 (signalisation des erreurs). Entrez le code 1166. Sélectionnez le paramètre :21 et utilisez les touches + ou - pour régler la vitesse de 40% à 100%.

Quelle est la température maximale de l'eau ?

En mode pompe à chaleur, la température maximale est de 55 °C. Avec les résistances électriques, vous pouvez atteindre 75 °C (programme anti-légionnelle à 70 °C).

Comment activer le programme anti-légionnelle ?

Appuyez sur le champ 15 (démarrage du chauffage jusqu'au niveau de température maximale) pour activer manuellement. Le cycle chauffe l'eau à 70 °C. Par défaut, il se déclenche automatiquement tous les 14 jours si la température n'a pas dépassé 65 °C pendant 1 heure.

Que faire en cas de fuite d'eau par la soupape de sécurité ?

Un léger égouttement est normal lors du chauffage. Si le débit est excessif, vérifiez la pression du réseau : si elle dépasse 6 bar, installez un détendeur. Assurez-vous que la gouttière de la soupape évacue correctement vers un endroit non gelé.

Quelle est la consommation électrique annuelle ?

La consommation annuelle d'énergie électrique est de 464 kWh selon la norme EN 16147, pour un profil de charge M.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil doit être installé dans un local à l'abri du gel, avec une température ambiante comprise entre 2 °C et 35 °C. La plage de fonctionnement de la pompe à chaleur est de -7 à 35 °C, mais le ballon doit être protégé du gel.

Comment programmer la minuterie ?

Appuyez sur le champ 11 (minuterie) pour accéder aux réglages. Utilisez les touches + et - pour régler l'heure et les jours de fonctionnement. L'appareil chauffe alors l'eau selon votre programmation.

Que signifie le code erreur affiché ?

Le symbole 4 sur l'affichage indique une erreur. Appuyez dessus pour voir le code. Consultez le tableau des erreurs dans la notice complète. Les codes les plus courants concernent les capteurs, la pression ou la température.

Comment entretenir l'anode magnésium ?

L'anode protège le ballon de la corrosion. Vérifiez-la tous les 2 ans environ. Si elle est fortement usée ou recouverte de calcaire, remplacez-la par une pièce d'origine Gorenje.

Quelle est la durée de vie du compresseur ?

Le compresseur est conçu pour une longue durée de vie, généralement 10 à 15 ans dans des conditions normales d'utilisation. Respectez les plages de température et les entretiens recommandés pour optimiser sa longévité.

MODE D'EMPLOI TC100ZNT GORENJE

Tableau 1: Caracteristiques techniques de la pompe à chaleur sanitaire

Type	TC80Z	TC80ZNT	TC100Z	TC100ZNT	TC120Z	TC120ZNT
Profil de charge	M	M	M	M	M	M
Classe d'efficacité énergétique 1)	A+	A+	A+	A+	A+	A+
Efficacité énergétique de chauffage d'eau (ηwh)1) [%]	111,3	111,3	110,7	110,7	111,8	111,8
Consommation annuelle d'énergie électrique 1) [kWh]	461	461	464	464	459	459
Consommation journalière d'énergie électrique 2) [kWh]	2,205	2,205	2,225	2,225	2,240	2,240
Réglage de la température du thermostat	55	55	55	55	55	55
Valeur "smart"	0	0	0	0	0	0
Volume [I]	78,2	78,2	97,9	97,9	117,6	117,6
Quantité d'eau mélangée à 40 °C V40 2) [I]	90	90	130	130	142	142
Pression nominale [MPa (bar)]	0,6 (6)
Poids: net / rempli d'eau [kg]	58 / 138	58 / 138	62 / 162	62 / 162	68 / 188	68 / 188
Protection anti-corrosion de gallon	Emaille / anode MG
Epaisseeur d'isolement [mm]	40 - 85
Classe de protection	IP24
Puisance raccordement maximale [W]	2350
Electricité : tension / fréquence	230 V / 50 Hz
Nombre de corps chauffants él. x puissance [W]	2 x 1000
Protection électricité/intensité [A]	16
Température d'eau de sortie [°C]	55
Température maximale (CET /avec corps chauffant électricité) [°C]	55 / 75
Programme anti-légionnelle [°C]	70
Plage de température de l'emplacement [°C]	2 à 35
Plage de fonctionnement - air [°C]	7 à 35	-7 à 35	7 à 35	-7 à 35	7 à 35	-7 à 35
Fluide frigorigène	R 134a
Quantité fluide frigorigène [kg]	0,490	0,540	0,490	0,540	0,490	0,540
Potentiel de réchauffement planétaire	1430	1430	1430	1430	1430	1430
Équivalent dioxyde carbone [t]	0,700	0,772	0,700	0,772	0,700	0,772
* Temps de chauffe A15 / W10-55 [h:min]	4:40	4:40	5:40	5:40	6:40	6:40
* Consommation d'énergie par profil choisi A15 / W10-55 [kWh]	2,04	2,04	2,05	2,05	2,08	2,08
*COPdhw par profil choisi A15 / W10-55 [h:min]	3,10	3,10	3,10	3,10	3,10	3,10
** Temps de chauffe A7 / W10-55 [h:min]	5:20	5:20	6:50	6:50	8:41	8:41
** Consommation d'énergie par profil choisi A7 / W10-55 [kWh]	2,45	2,45	2,35	2,35	2,51	2,51
** COPdhw par profil choisi A7 / W10-55 [w]	2,65	2,65	2,63	2,63	2,61	2,61
Puisance en mode de veille selon EN16147 [W]	19	19	20	20	27	27
Nuisance / Pression acoustique à 1m [dB(A)]	51 / 39,5
Raccords air [mm/m]	Ø125 (☐150x70) / 10
Débit d'air [m³/h]	100-230
Perte maximale admissible de la pression dans la tuyauterie (chez le débit de l'air de 150 m³/h) [Pa]	90

1) Reglement CE 812/2013; EN16147:2011
2) EN16147:2011
() Température d'air aspiré 15 °C, humidité 74% et la monte de température de 10 à 55 °C, selon la norme EN 16147.
(*) Température d'air aspiré 7^ircC , humidité 89% et la monte de température de 10 à 55^ircC , selon la norme EN16147.

RACCORDEMENT AU RÉSEAU D'EAU

Les tuyaux d'alimentation et d'évacuation d'eau sont marquées par les couleurs, l'entrée d'eau froide en bleu et en rouge la sortie d'eau chaude. Si la pression d'eau est inférieur à 0,6 MPa (6 bars), le CET peut être raccordé au réseau d'eau sans détendeur. Dans le cas contraire, un détendeur doit être installé pour qu'il empêche que la pression d'arrivée d'eau dans le ballon ne dépasse pas la pression nominale.

En raison de la sécurité de fonctionnement, un groupe de sécurité doit être obligatoirement installé pour empêcher une augmentation de la pression dans le gallon pour plus que 0,1 MPa (1 bar) au-dessus de la pression nominale. L'orifice d'écoulement sur la soupape de sécurité doit obligatoirement avoir une sortie vers extérieur. Pour assurer un bon fonctionnement de la soupape de sécurité les contrôleurs réguliers sont indispensablees.

Lors du contrôle, ouvrez l'écoulement de la soupape en déplaçant la manivelle ou en desserrant l'écrou de la soupape (dépends du type de la soupape). L'eau doit sortir par l'orifice d'écoulement, ce qui signifie que la soupape est sans défaut.

Lors du chauffage de l'eau, la pression de l'eau dans le gallon augmente jusqu'à ce que la limite régée dans la soupape de sécurité ne soit pas atteinte. comme le retour de l'eau au réseau d'eau n'est pas possible, le dégouttrement par l'orifice de soupape de sécurité peut se produit. L'eau gouttant peut être collectée par la gouttière installée sous la soupape de sécurité. De la gouttière l'eau doit être evacuée par le tuyau vertical vers l'endroit où ne gèle pas.

Dans le cas où il n'existe pas la possibilité d'amener l'eau gouttant dans unégout (faute d'une installation mal effectue) le dégouttrement peut être évité en installing un vase d'expansion sur le tuyau d'arrivée d'eau froid. Le volume du vase d'expansion est approximativement de 3% du volume du gallon.

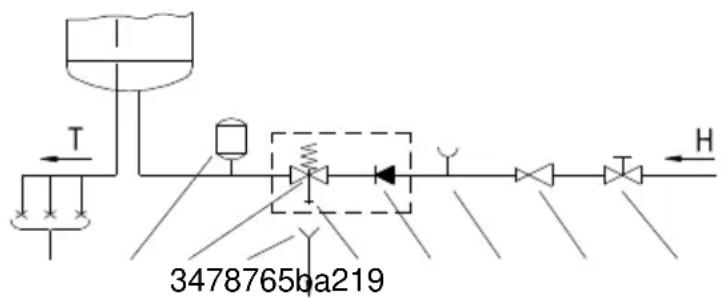

Image 1: Système fermé (à pression)

Image 2: Système ouvert (sans pression)

Legende:

1 - Robinets
2 - Vase d'expansion
3 - Soupape de sécurité
a - Soupape d'essai
b - Clapet anti retour
4 - Sortie à l'égout
5 - Embout d'essai

6 - Detendeur
7 - Vanne d'arrêt
8 - clapet anti retour
9 - Robinet melangeur

H-Eau froide
T - Eau chaude

DETERMINATION DE LA PERTE DE LA PRESSION, DANS LE SYSTEME D'APPROVISIONNEMENT ET D'EVACUATION D'AIR PAR LA TUYAUTERIE

Le système de tuyauterie qui amène et évacue l'air vers CET doit tener compte de la caractéristique aérodynamique du ventilateur de laquelle provient la perte de la pression statique.

Réprésentation graphique des caractéristiques aérodynamiques pour différentes vitesses de ventilateur

Le diagramme (Diagramme 1) montre les caractéristiques aérodynamiques du fonctionnement du ventilateur. La ligne supérieure représentée la courbe de début d'air en dépendance de chute de pression lors de la vitesse maximale de ventilateur (100%). La ligne inférieure représentée le fonctionnement du ventilateur lors de la vitesse minimale (40%). Les lignes intermédiaires (60%, 80%) représentent la caractéristique aérodynamique lors des rotations réduites du ventilateur. Se trouvant dans le diagramme entre les points (0,0) et (340,50), la ligne inférieure représentée la chute interne de pression statique engendrée seulement par l'évaporateur, sans chargement du système de tuyauterie. Cette chute de pression ne peut pas être éliminée.

• Plage de fonctionnement avec un débit d'air normal par rapport à la chute de pression et au réglage de ventilateur.
• Plage d'utilisation avec une efficacite supérieure-dans cette zone le débit d'air est supérieur, ce qui demande une chute inférieure de pression (realisation du système de tuyauterie avec une chute de pression minimale). Le ventilateur est reglé aux vitesses maximales.

Diagramme 1: Caracteristiques aérodynamiques

Système d'amnée et d'évacuation d'air par tuyauterie

En installant une pompe à chaleur sanitaire sur le système de tuyauterie existant, il faut utiliser les éléments de tuyauterie de base qu'on raccoire dans le système de tuyauterie pour l'amnéée ou bien l'évacuation d'air. Le système de tuyauterie d'air doit être composé de tuyaux ronds de diamètre interieur de Ø125 mm, ou de tuyaux avec une coupe rectangulaire 150x70 mm.

Image 3: Représentation schématique des éléments de base dans le système de tuyauterie d'amnée ou bien d'évacuation d'air

Calcul des chutes de pression

Les valeurs de la chute totale de pression statique sont calculées en additionnant les pertes de chaque élément installé dans le système de tuyauterie d'air et la pression statique interne. Les valeurs des chutes de pression statique de chaque élément (les chutes de pression statique des éléments se rapportent au diamètre interne de Ø125mm ou 150× 70mm ) sont représentées dans le tableau 2.

Tableau 2: Types d'éléments et valeurs des chutes de pression

Type d'élement	Perte de la pression statique
a.) Tuyau annelé spiralé	Diagramme 2
b.) Tuyau rectangulaire □150x70 mm	Diagramme 2 (résumé d'après DN 125)
c.) Coude rectangulaire horizontal 90°	5 Pa
d.) Coude 90°	4 Pa
e.) Adaptateur d'angle Ø125 à □150x70	5 Pa
f.) Coude rectangulaire vertical 90°	5 Pa
g.) Coude 45°	3 Pa
h.) Adaptateur Ø125 à □150x70	3 Pa
i.) Tuyau flexible	Diagramme 2
j.) Grille d'aspiration	25 Pa

Tuyau flexible DN 125
Tuyau annelé spirale DN 125

Diagramme 2: Valeur de la chute de pression statique pour le tuyau besoini

Tableau 3: Exemple de calcul de la chute de pression

	Nombre d'éléments	Δp (Pa)	ΣΔp (Pa)
Coude rectangulaire horizontal 90°	4	5	20
Tuyau flexible ° (DN125)	13,5 m	1,85(Iors 150 m3/h)	25
Grille d'aspiration	1	25	25
Perte totale:			70

Remarque

Comme déjà sou ligné, les pertes totales de la pression statique (calculées en additionnant les pertes de chaque élément installé dans le système de tuyauterie d'air) ne doivent pas dépasser une valeur de 95 Pa. Dans le cas contraire, les valeurs COP baisSENT plus significativement.

Une fois la chute d'air déterminée, on désit le régime de fonctionnement du ventilateur. Ainsi, la vitesse de fonctionnement du ventilateur est déterminée. Le régime est choisi à l'aide du diagramme 1 qui représenté les caractéristiques aerodynamiques du ventilateur en dépendance du début d'air et de la chute de pression dans la tuyauterie*.

Remarque:

*Chute de pression dans la tuyauterie - dans le diagramme 1 indiqué comme la différence de pression.

Plage de fonctionnement de la pompe à chaleur sanitaire

Dans le diagramme 1, entre les courbes, deux zones de fonctionnement de la pompe à chaleur sanitaire sont indiquées en couleurs:

• La zone en foncé représentée la plage de fonctionnement avec une efficacité supérieur. Dans cette zone, le débit volumique d'air est supérieur, ce qui demande une chute de pression inférieure (réalisation du système de tuyauterie avec une chute de pression minimale).
• La zone en clair représentée la plage de fonctionnement à un débit d'air inférieur par rapport à la chute d'air et de réglage du ventilateur.

Bruit

En augmentant les caractéristiques aérodynamiques de la plus basse à la plus élevé, le bruit du système aussi augmente. La plage du bruit augmente est entre les caractéristiques aérodynamiques 80% et 100% .

Vérification du calcul de la chute de pression

La détermination de la caractéristique aérodynamique sur la base du calcul de la chute de depression en tenant compte de chaque élément de la tuyauterie et de début d'air, c'est l'iteration. Une fois la caractéristique aérodynamique déterminée et réglée, le début d'air dans la tuyauterie installée doit être mesure. Dans le cas où le début d'air ne correspond pas au système de ventilation, on désit une caractéristique aérodynamique convenable – soit plus haute soit plus BASSE – celle qui donc correspond au système de ventilation.

Choix de point de fonctionnement du ventilateur pour le système de ventilation

En déterminant la vitesse du ventilateur, il faut connaître le début d'air maximal pour la ventilation et la chute de pression engendré par la tuyauterie. Dans le diagramme 1, on trace une ligne verticale à la valeur souhaïée de début d'air, puis on trace une ligne horizontalé à la valeur de la chute de pression qu'on vient de calculer (à la base de la tuyauterie installée). Pour le point où les lignes tracées se croisent, on désit la courbe la plus proche de la caractéristique de vitesse du ventilateur.

Exemple de besoin de la caractéristique aérodynamique

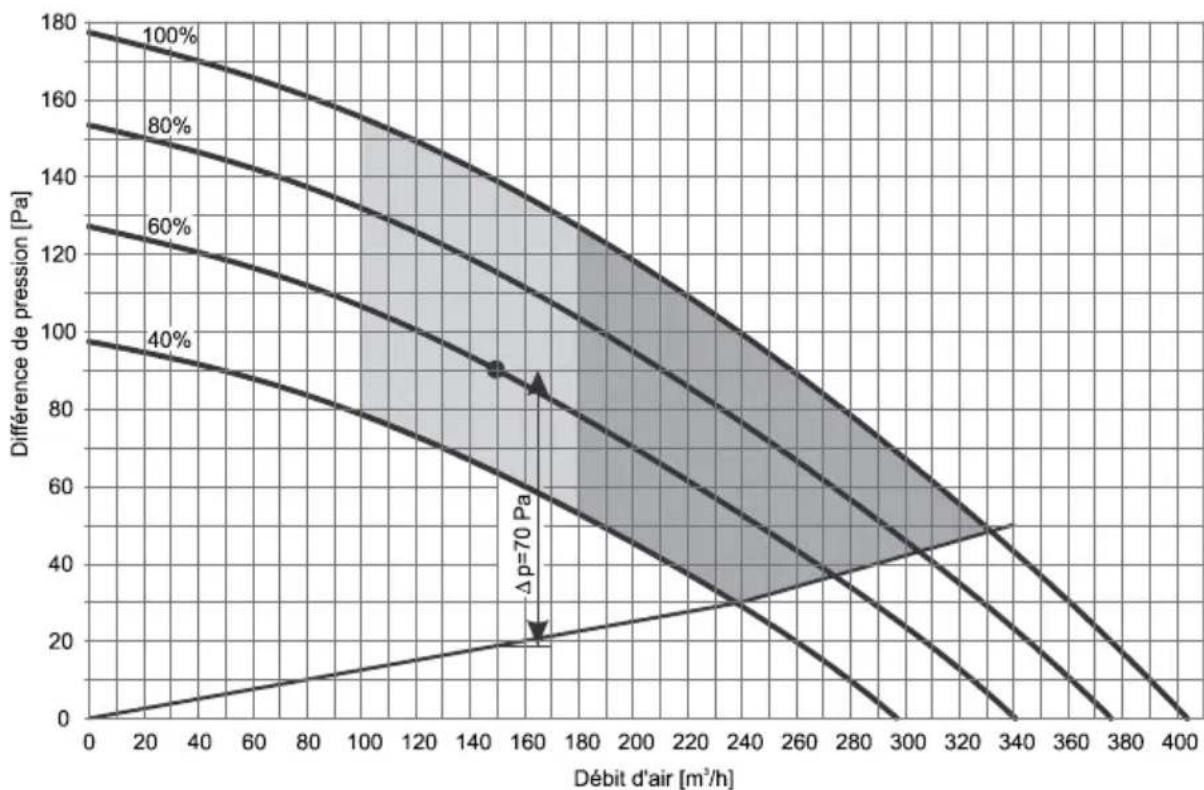

Dans le diagramme 3, au début d'air de 150m³ /h , on trace une ligne verticale. La tuyauterie représentée, par exemple, une chute de pression de 70 Pa qu'on additionne à la ligne inférieure **; la chute totale de la pression est donc de 90 Pa. A la chute admissible de pression de 90 Pa, on trace une ligne horizontale. Le point où les lignes se croisent se trouve sur la courbe qui correspond à une vitesse du ventilateur de 60% . Voilà le réglage standard du ventilateur, aussi prérégle par le fabricant.

Remarque:

**La ligne represente la chute de pression statique interne engendree par I'evaporateur.

Diagramme 3: Exemple de détermination de la caractéristique aérodynamique

MENUDESERVICE

Affichage

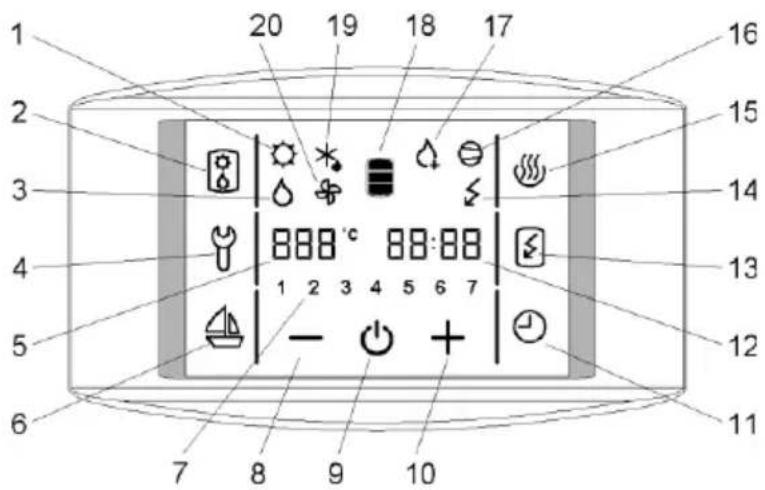

Image 4: Représentation de l'écran de pilotage

1 - Signalisation du fonctionnement des capteurs solaires *
2 - Source alternative de chauffage/allumée
3 - Signalisation de l'opération des sauvegarde
4 - Indication, aperçu des erreurs de fonctionnement, entrée dans le menu de service
5 - Affichage et configuration de la température en °C
6 - Demarrage et configuration du programme vacances
7 - Jour de la semaine (1 ... lundi, ..., 7 ... dimanche)
8 - Réduire la valeur
9 - Interrupteur marche/arrêt de la pompe à chaleur
10 - Augmenter la valeur

11 - Demarrage et configuration de la minuterie
12 - Réglage et affichage de l'heure
13 - Demarrage du chauffage rapide "TURBO"
14 - Indicateur du fonctionnement de l'objet chauffant
15 - Démarrage du chauffage jusqu'au niveau de température maximale
16 - Signalisation de fonctionnement du compressor
17 - Signalisation de fonctionnement du programme anti-legionellose
18 - Affichage de quantité d'eau chaude
19 - Signalisation de dégivrage
20 - Signalisation de fonctionnement du ventilateur

Remarque:

*Dépend de l'application.

Accès au niveau d'entretien

• En appuyant sur le champ n° 4, vous pouvez activer le mode d'entretien (Figure 4).
• Un menu d'affichage avec une inscription "code" dans le champ CLOCK apparait. Entrez le code d'entretien (champs FN1, FN2, FN3, FN4, FN5 et FN6 pour les numéroes 1, 2, 3, 4, 5, 6).

Image 5: Affichage des champs

• Si vous n'appuyez sur chaque champ pendant 10 secondes, le programme retourne au menu de démarrage.
• Si le code est erroné, le programme returne à l'opération précédente.
• Si le code est correct, le premier paramètre apparaît sur l'écran. Le nombre sur la droite est le numéro de série du paramètre et le champ sur la gauche est destiné à sa valeur.
• Le premier paramètre :00 est une version d'un code logiciel et sert uniquement à des fins d'information.
• En appuyant sur le bon nombre (champ CLOCK dans la Figure 6), vous passez au paramètre suivant.

Niveau d'installation (code 1166)

Après avoir entree le premier code pour le niveau d'installation, le programme permetd'acceder aux parametes suivants :

:00 code du programme
:13 duré de fonctionnement du ventilateur - ventilation (5, ..., 180 ou ON)
:21 vitesse du ventilateur (40, 45, ..., 95, 100)
:39 réglage d'intervalle d'activation du cycle anti-légionellose (0, ..., 60 jours)
:45 réglage d'affichage de la température (°C ou °F)

Réglage de la durée de fonctionnement du ventilateur (paramètre :13)

• Une fois le paramètre choisi (:13), réglez la durée de fonctionnement du ventilateur (par défaut : 30 min) en appuyant sur (+) ou (-). Pour la durée jusqu'à 30 min le réglage par pas de 5 min est possible, pour la durée au-delà de 30 min le réglage par pas de 10 min est possible. Une fois le temps maximal est compli, ON s'affiche sur l'écran signifiant le fonctionnement continue du ventilateur jusqu'à la désactivation manuelle.
• Lorsque la durée de fonctionnement du ventilateur est régée, vous pouvez enregistrer les modifications en attendant quelques instants ou en appuyant sur le n° 4.

Réglages de vitesse du ventilateur (paramètre :21)

• Sélectionnez le paramètre :21 et règlez la vitesse du ventilateur en appuyant sur (+) ou (-) (40 % - 100 %). Voir les paramètres de valeurs numériques sur le côte gauche dans le champ 5.
• Lorsque la vitesse du ventilateur est régée, vous pouvez enregistrer les modifications en attendant quelques instants ou en appuyant sur le n° 4.

Programme anti-legionnelle (parametre :39)

• Quand le paramètre (:39) est sélectionné, vous pouvez régler la répétabilité d'activation du programme anti-legionnelle (de 0 à 60 jours) en appuyant sur (+) ou (-). À gauche (champ 5), s'affiche la valeur numérique du réglage. Quand la répétabilité souhaitée est réglée, elle sera mémorisée automatiquement après une courte temporisation ou bien vous pouvez la mémoriser en appuyant sur le champ 4. Si le paramètre (:39) est régla à 0, le programme anti-legionnelle est hors service.
• Réglage d'usine du programme : tous les 14 jours de fonctionnement de la pompe à chaleur, si au cours des derniers 14 jours la température d'eau n'était pas supérieure à 65^ircC pendant au moins 1 heures.
• Le programme anti-legionnelle fonctionne uniquement la pompe à chaleur étant en service. Quand il est activé, le symbole 17 s'affiche.
• Ce programme peut être activé manuellement en appuyant sur le champ 15.
• Le fonctionnement du programme peut être interrompu en désactivant la pompe à chaleur au champ 9.

Avertissement : ÀpRES le chauffage d'eau en programme anti-légionnelle, la température d'eau dans la chaudière est toujours de 65^ircC ou plus, sans considération de la température régée sur l'appareil.

Affichage de la températe (paramètre :45)

• Une fois le paramètre choisi (:45), réglez l'affichage de la température en °C ou °F (par défaut : °C) en appuyant sur (+) ou (-).
• Lorsque l'affichage de la température est réglo, vous pouvez enregistrer les modifications en attendant quelques instants ou en appuyant sur le n° 4.
