NAVODILA ZA UPORABO H-FS 618 Herkules

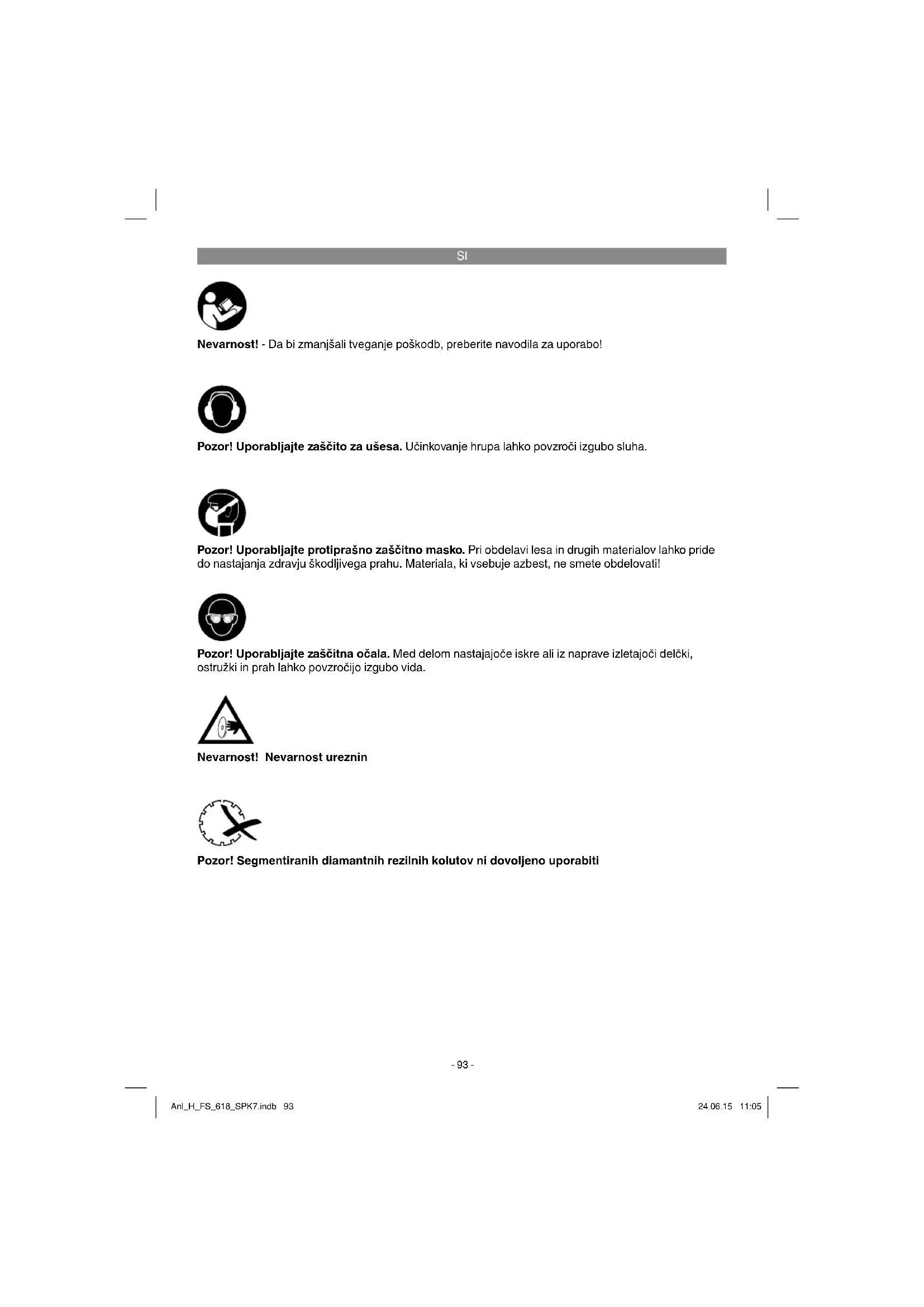

Nevarnost! Nevarnost ureznin Pozor! Segmentiranih diamantnih rezilnih kolutov ni dovoljeno uporabiti Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo! Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha. Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida. Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati! Anl_H_FS_618_SPK7.indb 93Anl_H_FS_618_SPK7.indb 93 24.06.15 11:0524.06.15 11:05SI

Nevarnost! Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Nevarnost! Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot- ke in navodila za kasnejšo uporabo.

3. Zaščita rezalne plošče

7. Narebričeni vijak za kotne nastavitve

11. Držalo za zagozdo

15. Diamantna rezalna plošča

20. Vijaki za pritrditev držala zagozde

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj- kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra- vo iz embalaže.

Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.

Po možnosti shranite embalažo do poteka garancijskega roka. Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta- ja nevarnost zadušitve in zaužitja takšnih delov materiala!

Med pavzo se motor varno zopet ohladi do njeg- ove izhodiščne temperature. Prosti tek Nivo zvočnega tlaka L

..............................110 dB Navedena vrednost emisije tresljajev je bila iz- merjena po normiranem postopku in se lahko sp- reminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja. Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem. Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja. Omejite hrupnost in vibracije na minimum!

Redno vzdržujte in čistite napravo.

Uporabljajte rokavice. Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevar- nosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

3. Zdravstvene težave, ki so posledica tresljajev

rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.

Prosimo, da skrbno preberete navodila za upora- bo in upoštevate v navodilih navedene napotke. S pomočjo teh navodil za uporabo se seznanite z napravo, s pravilno uporabo in z varnostnimi napotki. Nevarnost! Iz varnostni razlogov ne smejo uporabljati stroj za rezanje ploščic otroci in mladostniki do 16 let starosti ter osebe, katere niso poučene o teh na- vodilih za uporabo stroja.

Prenosni stroj za rezanje srednje velikih ploščic.

Rezi jolly z obračalno delovno površino do 45 stopinj.

Hlajenje rezalne plošče z vodo.

Prislonsko vodilo in kotni prislon.

Snemljivo korito kot posoda za hladilno vodo (za odstranitev korita je potrebno rahlo privz- digniti stroj).

Ko rezilni kolut blokira, napravo izklopite, ločite od omrežja in šele nato odstranite ob- delovanec.

5. Predpisana primerna uporaba

Stroj za rezanje ploščic lahko uporabljate za običajno rezanje malih in srednje velikih ploščic (keramične ploščice, keramika ali podobno) ustrezno velikosti stroja. Rezanje lesa in kovine ni dovoljeno. Stroj je dovoljeno uporabljati samo za namene, za katere je bil izdelani. Vsaka druga uporaba šteje kot nedopustna uporaba. Za škodo ali kakršnekoli poškodbe, ki bi nastale zaradi nedopustne uporabe, je odgovoren uporabnik/ upravljalec in ne proizvajalec. Uporabljati je dovol- jeno samo za stroj primerne rezalne plošče. Pre- povedana je uporaba listov za žage. Sestavni del predpisane primerne uporabe je tudi upoštevanje varnostnih napotkov ter navodil za montažo in teh navodilih za uporabo. Osebe, ki uporabljajo in vzdržujejo stroj, morajo biti seznanjene s strojem in poučene o možnih nevarnostih. Poleg tega mo- rate natančno upoštevati veljavne predpise UVV. Upoštevati morate tudi druga splošna pravila na področju medicine dela in tehnične varnosti. Spremembe na stroju v celoti izključujejo jamstvo proizvajalca za škodo, ki bi nastala zaradi spre- memb na stroju. Kljub predpisani pravilni uporabi stroja pa ni možno v celoti preprečiti določenih faktorjev tveganja. Pogojeno s konstrukcijo in ses- tavo stroja se lahko zgodi sledeče:

stik z diamantno rezalno ploščo v nepokritem območju,

poseganje v območje vrteče se diamantne rezalne plošče,

izmet pomanjkljive diamantne obloge rezalne plošče,

poškodbe sluha zaradi neuporabe potrebne zaščite za ušesa. Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene profesionalne, obrtniške ali industrijske uporabe. Ne prevzema- mo nobenega jamstva, če se naprava uporablja za profesionalne, obrtniške ali industrijske na- mene ali za izvajanje podobnih dejavnosti.

Pred uporabo morate pravilno montirati vse pokrove in vso varnostno zaščitno opremo.

Diamantna rezalna plošča se mora prosto vrteti.

Preden vključite stikalo za vklop/izklop, se prepričajte, če je diamantna rezalna plošča pravilno montirana in, če se premični deli lah- ko prosto premikajo.

Pred priklopom stroja se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Za doseganje optimalnega učinka in najboljše varnosti zmeraj vzdržujte stroj v čistem stanju.

Občasno preverjajte kable stroja.

Med uporabo stroja preverjajte stanje potrošnih delov in pritrditev morebiti rahlo pritrjenih delov ter pravilno montažo delov pribora.

Opomba! Stroj za rezanje ploščic je kon- struirani za uporabo z vodo.

6.1 Zamenjava diamantne rezalne plošče

(Slika 2): Pri zamenjavi obrabljene rezalne plošče postopaj- te na sledeči način:

vzemite ven posodo za vodo (5),

po demontaži rezalne plošče temeljito očistite prirobnico rezalne plošče,

Pazite na pravilno smer vrtenja diamantne rezalne plošče!

6.2 Nastavitev gornje zaščite rezalne plošče

Vstavite zagozdo (19) od zgoraj skozi ploščo mize v držalo (11) in jo fiksirajte z vijaki (20).

Zaščito rezalne plošče nastavite približno 5 mm nad ploščico, ki jo boste rezali. Areti- rajte zaščito rezalne plošče (3) s pomočjo narebričenega vijaka (9) kot je prikazano na sliki 1.

Slika 4 prikazuje pravilni položaj rok med izvajanjem ravnega reza. Dodajanje mora odgovarjati rezalni kapaciteti rezalne plošče. Na ta način je zagotovljeno, da se ne bo ma- terial krhal, kar bi lahko povzročilo nezgode ali poškodbe. Opomba! Zmeraj preverjajte nivo vode v posodi.

Slika 5 prikazuje pravilni položaj rok med izvajanjem poševnega reza pod kotom 45°. Z desno roko držite obdelovanec v stiku z diamantno rezalno ploščo medtem, ko z levo roko pomikate obdelovanec v smeri naprej. Dodajanje ploščice mora odgovarjati rezalni Anl_H_FS_618_SPK7.indb 96Anl_H_FS_618_SPK7.indb 96 24.06.15 11:0524.06.15 11:05SI

kapaciteti rezalne plošče. Na ta način je za- gotovljeno, da se ne bo material krhal, kar bi lahko povzročilo nezgode ali poškodbe.

8. Zamenjava električnega

priključnega kabla Nevarnost! Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

9. Čiščenje, vzdrževanje in

naročanje nadomestnih delov Nevarnost! Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

Zaščitno opremo, zračne reže in ohišje mo- torja vzdržujte kar se le da v stanju brez pri- sotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.

Priporočamo, da napravo očistite neposredno po vsakem končanem delu.

Redno čistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

V notranjosti naprave se ne nahajajo nobeni deli, kateri bi terjali vzdrževanje.

9.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na- vesti naslednje navedbe:

Art. številko naprave

Ident- številko naprave

Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

10. Odstranjevanje in reciklaža

Naprava je ovita v ovojnino, da bi preprečili poškodovanje zaradi transporta. Ta ovojnina je surovina in jo kot tako lahko ponovno uporabimo ali pa jo predamo v reciklažo. Naprava in njegov pribor so sestavljeni iz različnih materialov, kot n.pr. kovina in umetna masa. De- fektne konstrukcijske dele predajte na deponijo za posebne odpadke. Povprašajte v strokovni trgovi- ni ali pri občinski upravi!

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži.

Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo. Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom- ponent. Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH. Pridržana pravica do tehničnih sprememb Anl_H_FS_618_SPK7.indb 98Anl_H_FS_618_SPK7.indb 98 24.06.15 11:0524.06.15 11:05SI

Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka- teri deli potrošni material. Kategorija Primer Obrabni deli* Obrabni material/ obrabni deli* Rezalni koluti Manjkajoči deli

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijs- kih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zago-

tavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic- no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na- prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja. - Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
