KASUTUSJUHEND H-FS 618 Herkules

Vastekisko ja kulmavaste.

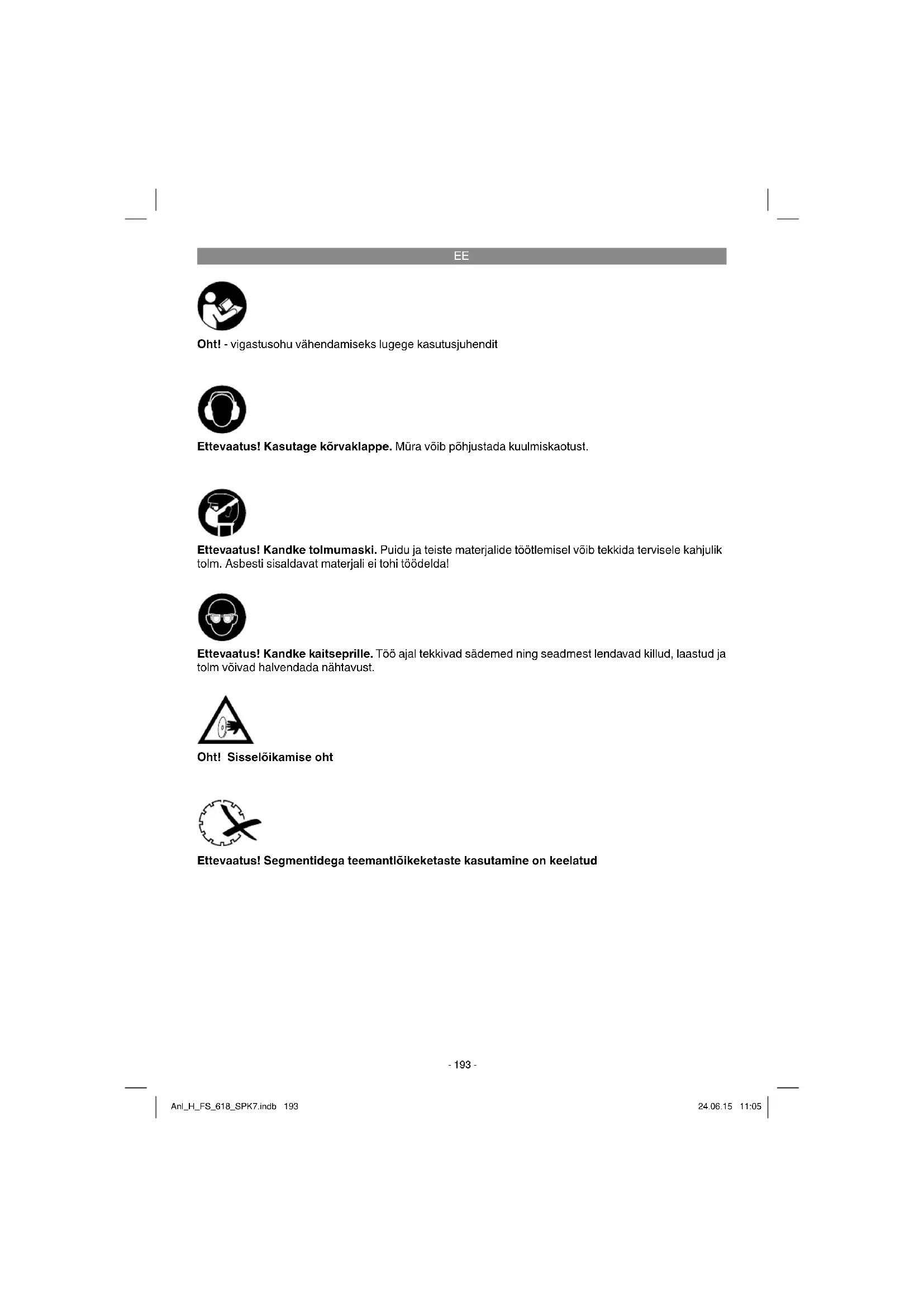

Oht! Sisselõikamise oht Ettevaatus! Segmentidega teemantlõikeketaste kasutamine on keelatud Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada nähtavust. Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda! Anl_H_FS_618_SPK7.indb 193Anl_H_FS_618_SPK7.indb 193 24.06.15 11:0524.06.15 11:05EE

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus

7. Nurga reguleerimise seadekruvi

11. lõhestuskiilu hoidik

15. Teemantlõikeketas

20. Lõhestuskiilu hoidiku kinnituskruvid

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Originaalkasutusjuhend

Vahelduvvoolumootor ..............220-240 V~ 50 Hz Isolatsiooniklass ...................................... Klass B Kaitseklass .................................................. IP 54 Ohutusklass ........................................................ I Lõike pikkus ..........................................piiramatu Kaldlõike pikkus ....................................piiramatu Lõikekõrgus 90° ....................................... 35 mm Lõikekõrgus 45° ....................................... 22 mm Lõikuri töölaud-Mõõtmed ........330 mm x 360 mm Teemantlõikeketas .................. ø 180 x ø 25,4 mm Kaal ............................................................8,5 kg Sisselülituskestus S2 10 min (lühiajaline režiim) tähendab, et mootorit võib nimivõimsusel (600 W) koormata pidevalt ainult andmesildil nimetatud aja (10 min) jooksul. Muidu kuumeneb see luba- matult. Pausi ajal jahtub mootor jälle maha oma algtemperatuurini. Anl_H_FS_618_SPK7.indb 194Anl_H_FS_618_SPK7.indb 194 24.06.15 11:0524.06.15 11:05EE

.............................................110 dB Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib mu- utuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem. Esitatud võngete emissiooniväärtust võib kasuta- da võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega. Esitatud võngete emissiooniväärtust võib kasuta- da ka kahjustuste esialgseks hindamiseks. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

Lugege kasutusjuhend hoolikalt läbi ja järgige sel- le juhiseid. Tutvuge käesoleva juhendi abil sead- me, selle õige kasutamise ja ohutusjuhistega. Oht! Turvalisuse põhjustel ei tohi lapsed ja alla 16aa- stased noorukid, samuti isikud, kes ei ole käe- soleva kasutusjuhendiga tuttavad, plaadilõikurit kasutada.

Teisaldatav plaadilõikamismasin keskmise suurusega kiviplaatide jaoks.

Lõikamine teemantlõikekettaga.

Kaldlõiked kallutatava tööpinnaga kuni 45 kraadi.

Jahutusveemahutiks eemaldatav vann. (Väl- javõtmiseks tuleb masinat kergelt tõsta.)

Lõikeketta blokeerumisel lülitage seade välja ja eemaldage see vooluvõrgust. Alles seejärel eemaldage töödeldav materjal.

5. Sihipärane kasutamine

Plaadilõikurit võib vastavalt masina suurusele kasutada väiksemate ja keskmise suurusega ki- viplaatide (kahhelkivid, keraamilised plaadid jms) tavapärasteks lõiketöödeks. Puitu ja metalli ei tohi lõigata. Masinat tohib kasutada ainult sihtot- starbeliselt. Igasugune muul viisil kasutamine ei ole lubatud. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja. Kasutada tohib ainult selle masina jaoks sobivaid lõikekettaid. Saeketaste kasutamine on keelatud. Sihipärase kasutamise alla käib ka nii ohutusnõuete kui ka paigaldusjuhendi ja kasu- tusjuhiste järgimine. Isikud, kes masinat käitavad ja hooldavad, peavad tundma masinat ja teadma võimalikke ohte. Peale selle tuleb täpselt järgida kehtivaid töökaitse-eeskirju. Tuleb järgida ka teisi töömeditsiini ja üldiseid ohutustehnilisi reegleid. Masina juures teostatud muudatused välistavad tootja vastutuse täielikult ning muudatustest põh- justatud kahjude eest tootja ei vastuta. Hoolimata sihipärasest kasutamisest ei ole võimalik teatud riskifaktoreid täielikult kõrvaldada. Tingituna masi- na konstruktsioonist ja paigaldamisest võivad esineda järgmised asjad:

Teemantlõikeketta puudutamine katmata osas.

Töötava teemantlõikeketta haaramine.

Vigase teemantsisu väljapaiskumine lõike- kettast.

Asjatundmatul käsitsemisel töödeldavate de- tailide ja detaili osade tagasilöök.

Kuulmiskahjustused vajalike kõrvaklappide mittekasutamisel. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, Anl_H_FS_618_SPK7.indb 195Anl_H_FS_618_SPK7.indb 195 24.06.15 11:0524.06.15 11:05EE

käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

6. Enne kasutuselevõttu

Masin tuleb paigaldada kindlale pinnale, s.t kruvida kas töölaua või kindla alusraami külge kinni.

Enne kasutuselevõttu peavad kõik katted ja ohutusseadised olema nõuetele vastavalt paigaldatud.

Teemantketas peab saama vabalt liikuda.

Enne sisselülitamist veenduge, et teemant- ketas oleks õigesti paigaldatud ja et liikuvad osad liiguksid kergelt.

Enne masina vooluvõrku ühendamist veen- duge, et võrgu andmed vastavad tüübisildil toodud andmetele.

Enne masina kasutamist kontrollige, kas kõik osad on terved; vastasel juhul tuleb need asendada. Osade või tarvikute asendamisel järgige hoolikalt selle käsiraamatu juhiseid.

Optimaalsete tulemuste saavutamiseks ja maksimaalseks ohutuseks hoidke masin alati puhas.

Kontrollige korrapäraselt masina kaablit.

Kontrollige töötlemise ajal kuluosi ja kinnitusi; vajadusel kontrollige lahtikeeratud detaile ja tarvikudetailide õiget paigaldust.

Märkus! Plaadilõikur on konstrueeritud vee- ga kasutamiseks.

Kontrollige enne igat lõiget ja lõikamisprot- sessi ajal, et vesi kataks ketta teemantosa. Pange jahutusvesi otse vanni.

6.1 Teemantlõikeketta vahetamine:

(joonis 2) Kulunud ketta asendamisel toimige järgmiselt:

Tõmmake pistik pistikupesast välja.

Võtke veevann (5) ära.

Hoidke mootorivõlli 8 mm võtmega kinni.

Keerake 19 mm võtmega kettaääriku (16) kinnitusmutter ära.

Pärast ketta väljavõtmist puhastage kettaää- rik põhjalikult.

Võtke kulunud teemantlõikeketas (15) välja ja asetage uus äärikusse, pange välisäärik (16) kohale ja keerake mutriga (18) kinni.

Pange küljekate (17) kohale tagasi.

Pange tähele teemantlõikeketta õiget pöörle- missuunda!

6.2 Ülemise kettakaitse reguleerimine

Pange lõhestuskiil (19) ülevaltpoolt, läbi lau- aplaadi hoidikusse (11) ja keerake kruvidega (20) kinni.

Seadke kettakaitse umbes 5 mm lõigatavast kiviplaadist ülespoole. Lukustage kettakaitse (3) joonisel 3 näidatud seadekruvi (9) abil.

Märkus! Masin on varustatud terveservalise lõikekettaga.

7.1 Tasapinnaline lõige (joonised 1/4)

Seadke külgsuunajaga (2) lõikelaius ja lukus- tage tiibkruvidega (10). Töödeldava detaili laius on näha skaalal.

Joonisel 4 on näidatud käte õige asend tasa- pinnalise lõike korral. Ettenihe peab vastama ketta lõikevõimsusele. Nii on garanteeritud, et materjal ei eraldu, mis võib põhjustada õnne- tusi või vigastusi. Märkus! Kontrollige alati veetaset

7.2 45° kaldlõige (joonis 5)

Seadke laud nii, nagu on joonisel 5 näidatud, ja lukustage seadekruvidega (7). Seadke kivi- plaat emailpoolega tööpinnale ja kontrollige, et teemantketas ei puudutakse plaadiemaili. Vajadusel korrigeerige lõikesuunda.

Joonisel 5 on näidatud käte õige asend 45° kaldlõike korral. Parem käsi hoiab töödeldavat detaili teemantketta vastas, vasak käsi lükkab töödeldavat detaili samal ajal edasi. Ettenihe peab vastama ketta lõikevõimsusele. Nii on garanteeritud, et materjal ei eraldu, mis võib põhjustada õnnetusi või vigastusi.

Sisselülitamiseks vajutage toitelüliti (12) osale „I“.

8. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

9. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Seadme sisemuses ei ole rohkem hooldatavaid detaile.

9.3 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

10. Utiliseerimine ja taaskasutus

Transpordikahjustuste vältimiseks on seade pa- kendis. See pakend on tooraine ja seega taaska- sutatav või uuesti ringlusse suunatav. Transpordikahjustuste ja selle tarvikud koosne- vad erinevatest materjalidest, nagu nt metall ja plastmass. Viige katkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või ko- halikust omavalitsusest!

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis.

Kui soovite seadme teise asukohta transportida, eraldage seade vooluvõrgust ja paigaldage see teises selleks ettenähtud asukohas. Anl_H_FS_618_SPK7.indb 197Anl_H_FS_618_SPK7.indb 197 24.06.15 11:0524.06.15 11:05EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_H_FS_618_SPK7.indb 198Anl_H_FS_618_SPK7.indb 198 24.06.15 11:0524.06.15 11:05EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Kulumaterjal / Kuluosad* Lõikekettad Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Missugune tõrge Teie arvates seadmel on (põhitunnus)? Kirjeldage seda tõrget. Anl_H_FS_618_SPK7.indb 199Anl_H_FS_618_SPK7.indb 199 24.06.15 11:0524.06.15 11:05EE

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud

tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puu- duta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info.

Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_H_FS_618_SPK7.indb 200Anl_H_FS_618_SPK7.indb 200 24.06.15 11:0524.06.15 11:05LV
