KASUTUSJUHEND SH 8000 E Herkules

Vastavalt kehtivale tootevastutuse seadusele ei vastuta selle seadme tootja kahjustuste eest, mida seade on saanud või tekitanud järgmistel põhjustel:

• ebaõige hooldus,
• seadme kasutusjuhendi mittejärgimine,
• vastava volituseta isikute poolt teostatud remont,
• mitteoriginaal-varuosade paigaldamine ja kasutamine,
• ebaõige kasutamine ja rakendamine,
• elektrisüsteemi rike seadusega kehtestatud elektridirektiivide ja VDE eeskirjade 0100, DIN 57113 / VDE0113 mittejärgimise töttu.

SOOVITAME:

lugeda enne seadme kasutuselevõttu läbi kogu kasutusjuhend. See kasutusjuhend aitab teil oma masinat tundma õppida ja seda õigesti kasutada. Kasutusjuhend sisaldab tähtsaid juhiseid masina ohutu, asjatundliku ja ökonoomse kasutamise kohta selleks, et vältida ohtusid, säästa remondikuludelt, vähendada seisakuaegu ja suurendada masina töökindlust ja kasutamisaega.

Lisaks selles kasutusjuhendis esitatud ohutusnõuetele tuleb hoolikalt järgida teie riigis kehtivaid eeskirju. Kasutusjuhend tuleb alati hoida masina lähedal. Kasutusjuhendi määrdumise ja niiskuse eest kaitsmiseks hoidke seda kilekaante vahel. Köik masina kasutajad peavad kasutusjuhendi enne masina kasutuselevõttu läbi lugema ja seda täpselt järgima. Masinat tohivad kasutada vaid isikud, kes on saanud masina kasutamise alast väljaõpet ja keda on informeeritud sellega seotud erinevatest ohtudest. Tuleb kinni pidada masina kasutajale kehtestatud minimaalsest vanusest.

Lisaks selles kasutusjuhendis esitatud ohutusnõuetele ja teie riigis kehtivatele eeskirjadele tuleb järgida puidutöötlemismasinate kasutamise üldtunnustatud tehnilisi reegleid.

ÜLDISED MÄRKUSED

• Pärast lahtipakkimist kontrollige köiki osi transpordikahjustuste suhtes. Teavitage tarnijat viivitamata avastatud puudustest. Hilisemaid kaebusi ei ole võimalik arvesse võtta.
  • Veenduge tarnekomplekti terviklikkuses.
• Enne masina kasutuselevõtmist lugege masinaga tutvumiseks see kasutusjuhend tähelepanelikult läbi.
• Kasutage ainult originaaltarvikuid, kulumaterjale ja tagavaraosi. Tagavaraosi saate osta Scheppachi too-dete edasimüüja käest.
• Tellimisel nimetage ära tootenumber ning masina tüüp ja valmistusaasta. Juhtseadiste ja osade kohta vt jooniseid 1–3.

Fig. 1

1 2 3 4 4 5 6 7 8 9 10 11 12 13

Fig. 2 16 ←15 10→ 10→ 10→ ←17 ←14

Juhtseadised ja osad, joonised 1–3

1 Käepide
2 Kiilnuga
3 Lõhkumissammas
4 Seadekruvi kinnituskörv
5 Reguleeritav kinnituskörv
6 Juhtvarras
7 Käepideme kaitse
8 Lauatugi (eesmine)
9 Lauatugi (külgmine)
10 Lukustuskonks
11 Lõhkumislaud
12 Öhustuskork
13 Alus
14 Rattad
15 Lüliti ja pistik
16 Käiguseadevarras
17 Mootor

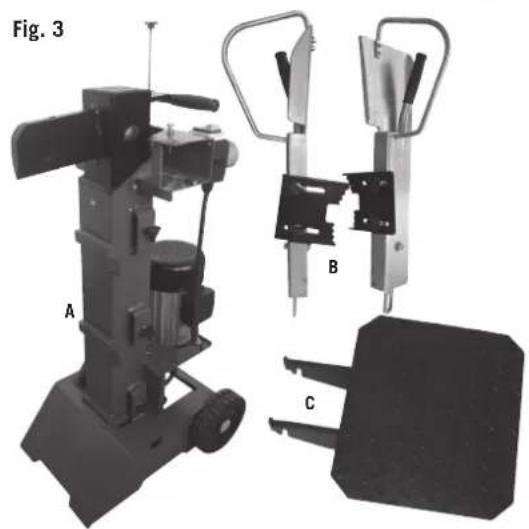

A Eelmonteeritud seade
B Juhtvardad paremal/vasakul
C Lauaplaat

SH 8000 E

Tarnekomplekti koosseis
	Hüdrauliline puulõhkujaTarvikute komplektKasutusjuhend
Tehnilised andmed
Mõõtmed P/L/K 850/750/1470
Laua kõrgus, mm 270/520/770
Tõökõrgus, mm 92
Halu pikkus, cm 56/81/103
Max võimsus, t* 8
Kolvikäik, cm 48,5
Edasillikumise kiirus, cm/s	5,7
Tagasillikumise kiirus, cm/s	19,0
Ölihulk, l 5,0
Kaal, kg	105,5
Ajam
Mootor, V/Hz	400/50
Sisendvõimsus P1, W 3300
Väljundvõimsus P2, W 2400
Töörežilm	S6 40%
Mootori põörlemissagedus, p/min	2800
Mootorilkaitse	ja
Faasivaheldi	ja

Tootjal on õigus teha tehnilisi muudatusi!

* Maksimaalselt saavutatav löhkumisjõud söltub löhutava materjali kövadusest ja see võib vastava möjuteguri toimel ja kasutatavast hüdraulilisest süsteemist tingitult kõrvale kalduda.

Müra väärtused

helirōhu tase dB

$$ L _ {W A} = 8 8 \mathrm{dB(A)} $$

Helirōhu tase dB

$$ L _ {P A} = 7 9 \mathrm{dB(A)} $$

Kuna heitmeväärtuste täiendav määramatus K = 4 dB.

Hoiatussümbolid/märkused

	Enne masina käivitamist lugege kasutusjuhendit
	Kandke kaitsejalatseid
	Kandke töökindaid
	Kandke kuulmiskaitset ja kaitseprille
	Kandke köva peakatet
	Ärge lubage körvalisi isikuid masina juurde
	Tööpiirkonnas suitsetamine keelatud
	Ärge pritsige hüdroöli põrandale
	Hoidke töökoht puhas! Ebapuhtus võib põhjustada önnetusi!
	Kraana kasutamisel kinnitage tõsterihm korpuse ümber. Ärge tõstke küttepuude lõhkujat kunagi kande-käepidemest.
	Utiliseerige jääköli nõuetekohaselt (viige jääköli kogumispunkti). Ärge visake jääköli maha ega segage seda muude jäätmetega.
	Ärge eemaldage ega muutke kaitse- ja ohutusseadiseid.
	Masina tööpiirkonnas tohib viibida vaid masina kasutaja. Hoidke muud inimesed ja loomad ohutus kaugu-ses (minimaalselt 5 m).
	Ärge eemaldage kinnijäänud puid kätega.
	Ettevaatust! Enne remondi-, hool-dus- või puhastustööde tegemist lülitage mootor välja. Ühendage ma-sina toitepistik elektrivõrgust lahti.
	Muljumis- ja vigastusoht teravate servade töttu! Ärge puudutage puu-lõhkuja liikumise ajal masina ohtlikke piirkondi.
	Kõrgepinge on eluohtlik!
	Masinat tohib kasutada ainult üksin-da!
	Enne töö alustamist keerake öhuava polt kahe põörde võrra lahti. Enne masina transportimist keerake polt kinni.

	Ettevaatust! Liikuvad masinaosad!
	Ärge transportige seadet horison-taalses asendis!

Enne kahekäe-juhtseadise kasutamist lugege tähelepanelikult kasutusjuhendit!

Lisamärkused ilma sümboliteta:

- Ärge eemaldage korpust

Selles kasutusjuhendis on teie ohutust mõjutavad kohad tähistatud järgmise sümboliga: △

HOIATUS: Elektrimasinate kasutamisel tuleb tuleohu, elektrilöögi ohu ja vigastusohu vältimiseks alati järgida alljärgnevaid ohutusnõudeid.

Enne selle tööriista kasutamist lugege palun köik juhised läbi

• Järgige köiki masinale kinnitatud ohu- ja hoiatus-silte.
• Hoolitsege selle eest, et köik masinale kinnitatud ohutusjuhised ja hoiatused oleksid alati terved ja hästi loetavad.
• Masina kaitse- ja ohutusseadiseid ei tohi eemalda-da ega kasutuskölbmatuks muuta.
• Kontrollige elektrijuhtmeid. Ärge kasutage kahjustatud elektrijuhtmeid.
• Enne kahekäe-juhtseadme kasutuselevõtmist kontrollige selle öiget töötamist.
• Masinat tohivad kasutada vähemalt 18 aasta vanused isikud. Masina kasutamist õppivad isikud peavad olema vähemalt 16aastased. Nad tohivad masinat kasutada siiski vaid täiskasvanu järelevalve all.
• Kandke töötamise ajal töökindaid.
• Ettevaatust töötamise ajal: Lõhkumistööriist on sõrmedele ja kätele ohtlik.
• Raskete või suurte halgude lõhkumisel kasutage asjakohaseid tugesid.
• Enne ümbervarustamis-, seadistus-, puhastus-, hooldusvõi remonditööde tegemist lülitage masin alati välja ja ühendage toitepistik vooluvõrgust lahti.
• Elektriseadmeid tohivad ühendada, remontida ja hooldada ainult elektrikud.
• Pärast remondi- ja hooldustööde löpetamist tuleb köik kaitse- ja ohutusseadised tagasi paigaldada.
• Enne töökohalt lahkumist lülitage masin alati välja ja ühendage toitepistik vooluvörgust lahti.

PUULÖHKUMISMASINATE TÄIENDAVAD OHUTUSJUHISED

• Puulõhkujat tohib lõhkumise ajal käsitseda ainult üks inimene.
• Võimalike vigastuste eest kaitsmiseks kandke kaitsevarustust (kaitseprille/kaitsemaski, töökindaid, kaitsejalatseid jne).
• Ärge kunagi löhkuge puid, milles on naelad, traat või muud esemed.
• Juba lõhutud puud ja puulaastud võivad olla ohtlikud. On oht komistada, libiseda või alla kukkuda. Hoidke töökoht puhas.
• Kui masin on sisse lülitatud, ärge pange käsi kunagi masina liikuvate osade juurde.
• Lôhutavate puude maksimaalne pikkus on 103 cm.

⚠ Lubatud kasutusviis

Puulõhkumismasin vastab kehtivale EÜ direktiivile

• Puulõhkumismasinat tohib kasutada ainult vertikaala-sendis. Puid tohib lõhkuda ainult puusüü suunas.
• Puuhalu möötmed on:
  • halu pikkused 56 cm / 81 cm / 103 cm
• ∅ min 12 cm, max 32 cm
• Ärge löhkuge puid horisontaalsuunas ega puusüü vastassuunas.
• Järgige tootja esitatud ohutus-, kasutus- ja hooldus- juhendeid ning tehniliste andmete peatükis esitatud möötmeid.
• Tuleb järgida kehtivaid töökaitse-eeskirju ning köiki üldtunnustatud ohutusnõudeid.
• Masinat tohivad kasutada vaid isikud, kes on saanud masina kasutamise alast väljaöpet ja keda on informeeritud selle kasutamise, hooldamise ja remontimisega seotud erinevatest ohtudest. Kui masina kasutaja muudab masinat lubamatult, ei vastuta masina tootja enam selle tagajärjel tekkiva kahju eest.
• Masina juures tohib kasutada ainult masina tootja poolt valmistatud originaaltarvikuid ja -tööriistu.
• Mis tahes muude tarvikute ja tööriistade kasutamine ei ole lubatud. Masina tootja ei vastuta kahju eest, mis tekib masina lubamatul kasutamisel. Sel juhul kannab ainuvastutust masina kasutaja.

Jääkohud

See masin on valmistatud nüüdisaegset tehnoloogiat ja tunnustatud ohutusreegleid järgides. Sellest hoolimata vöivad jääda masina kasutamisel alles jääkohud.

• Puulõhkumismasin võib vigastada sõrmi ja käsi, kui puid antakse ette või toetatakse valesti.
• Lõhutavad puud võivad eemale paiskuda ja teid vigastada, kui nad ei ole nõuetekohaselt kinnitatud või kui neid ei anta õigesti ette.
• Elektrivool võib põhjustada vigastusi, kui kasutatakse ebaõigeid elektrijuhtmeid.
• Isegi siis, kui rakendate köiki ohutusmeetmeid, vöivad alles jääda teatud jääkohud, mis ei ole alati ilmsed.

Fig. 4 A B

Fig. 5 A B C

- Jääkohtude minimeerimiseks järgige punktis "Öigel otstarbel kasutamine" toodud ohutusjuhiseid ja kogu kasutusjuhendis esitatud juhiseid.

Transportimine

Käsitsi transportimine, joonis 4

Masina transportimise ajaks tuleb löhkumistera A seada täiesti alumisse asendisse. Kallutage puulöhkumisma-sinat löhkumissambal olevast käepidemest veidi, kuni masin on ratastel kaldu ja seda saab teisaldada

Tõstmine kraanaga:

Ärge töstke masinat kunagi löhkumisnoast!

Ladustamistingimused:

Nõutavad on järgmised tingimused:

• kuiv katusealune ladustamiskoht,
• maksimaalne niiskus 80%,
  • temperatuuurivahemik -20 °C kuni +60 °C.

Masinat tohib kasutada järgmistes keskkonnatingimus- tes:

	mini-maalne	maksi-maalne	soovitatav
Temperatuur	5 ^ 40 ^	16 ^
Niiskus 95 %	70 %

Kasutuselevõtmine

Valmistage ette töökoht, kus masin hakkab seisma. Ohutu ja häireteta töötamise tagamiseks jätke masina ümber piisavalt ruumi.

Masin on ette nähtud tasasel pinnal töötamiseks. See-tõttu tuleb masin paigaldada stabiilsesse asendisse ja tugevale aluspinnale.

Kokkupanek

Pakkimise lihtsustamiseks ei ole teie Scheppachi puu- lõhkuja täielikult kokku pandud

Juhtvarraste paigaldamine, joonis 5

• Tömmake välja vedrukork A ja eemaldage lukustustihvt B.
• Määrige ülemist ja alumist lehtmetallkörva.
• Pange juhtvardad ja toru ristühenduse C süvendisse.
• Suruge lukustustihvt B ristühenduse eest täielikult läbi.
• Sulgege lukustustihvt altpoolt uuesti vedrukorgiga A.

Fig. 6

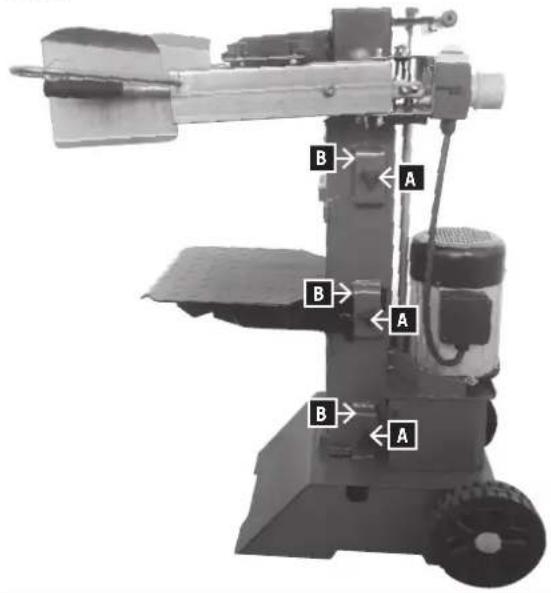

DLaua saab söltuvalt halgude pikkusest paigaldada kol- mele körgusele (56 cm, 81 cm ja 103 cm).

Igal positsiooni, Star nupud A on.

Aseta lauale soovitud alustest B. Kinnita stargrip kruvi-de A lukustada laua.

RATASTE KOKKUPANEK, joonis 6.1

Paigaldage masina mölemale küljele ratas koos seibiga ja kinnitage mölemad splindiga.

Tööjuhised

Töökäigu piirang lühemate halgude puhul, joonis 7

Lõhkumisnoa alumine asend umbes 10 cm lauast kõrgemal.

• Seadke löhkumistera soovitud asendisse.
  • Vabastage juhtvarras.
• Lülitage mootor välja.
  • Vabastage teine juhtvarras.
• Keerake lukustuskruvi lahti.
• Suruge käigu seadevarras üles, kuni vedru võimaldab.
• Keerake lukustuskruvi uuesti kinni.
• Lülitage mootor sisse.
• Kontrollige ülemist asendit.

Laua körguse reguleerimine, joonis 8

Laua ülemine asend on kuni 56 cm pikkustele halgudele, keskmine asend kuni 81 cm pikkustele halgudele ja alumine asend kuni 103 cm pikkustele halgudele.

Märkus:

Lõhkumisristi kasutamisel väheneb pilu 2 cm võrra.

• Vabastage lukustuskonksud 10.
• Tömmake laud välja.
- Seadke laud halu pikkusele vastavasse asendisse.
• Kinnitage laud lukustuskonksudega.

Töötamise kontrollimine

Kontrollige masina töötamist enne iga kasutamiskorda.

Tegevus:
Tagajärg:

Suruge mölemad käepidemed allapoole	Lõhkumistera liigub alla ja jääb lauast umbes 10 cm kõrgusele.
Vabastage esmalt üks käepide ja seejärel ka teine.	Lõhkumistera seiskub soovitud asendis.
Vabastage mölemad käepidemed.	Lõhkumistera liigub ülemisse asendisse tagasi.

Kontrollige ölitaset enne iga kasutamiskorda, vt peatükki „Hooldus“.

Puude löhkumine

• Asetage puu lauale, hoidke seda kahe käega ja suruge käepidemed alla. Kohe, kui löhkumistera tungib puusse, suruge käepidemed alla ja samal ajal väljapoole. See takistab puul hoideplaatidele survet avaldamast.
  • Lõhkuge ainult sirgelt saetud puid.
• Lõhkuge puid vertikaalasendis.
• Ärge kunagi löhkuge horisontaalsuunas või põiki.
  • Kandke puulõhkumise ajal kaitsekindaid.

Ratsionaalne töömeetod

• Ülemine asend puust umbes 5 cm körgusel.
• Alumine asend puust umbes 10 cm kõrgusel.

Töölerakendamine

Veenduge, et masin on täielikult ja asjatundlikult kokku pandud. Kontrollige enne iga kasutuskorda:

• defektsete kohtade (pragude, sisselõigete jne) olemasolu elektrikaablitel;
• kahjustuste puudumist masinal;
  • köigi poltide tugevat kinnitust;
• hüdraulikasüsteemi lekete puudumist;
• ölitaset.

Öhu eemaldamine, joonis 9

Enne puulõhkumismasinaga töötamist eemaldage hüdraulikasüsteemist öhk.

• Keerake öhueemalduskork A möne pöörde võrra lahti nii, et öhk pääseb ölipaagist välja.
• Jätke kork masina kasutamise ajaks lahti.

Fig. 10

- Öli väljaloksumise vältimiseks sulgege enne puu-lõhkumismasina teisaldamist uuesti kork. Kui hüdraulikasüsteemist öhku välja ei lasta, kahjustab süsteemi jäänud öhk tihendeid ja seega ka puulõhkujat!

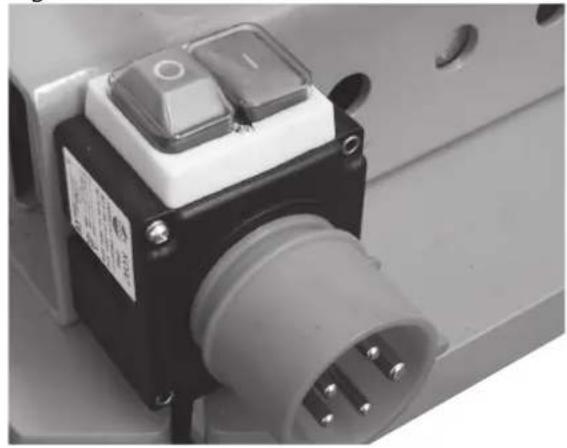

Sisse- ja väljalülitamine, joonis 10

Sisselülitamiseks vajutage rohelist nuppu.

Väljalülitamiseks vajutage punast nuppu.

Märkus: Kontrollige enne masina kasutamisttoitelüliti töötamist, lülitades selle korraks sisse ja välja..

Ohutu taaskäivitus pärast voolukatkestust (vabastamine pinge puudumisel).

Voolukatkestuse, pistiku kogemata lahtiühendamise või defektse kaitse korral lülitub masin automaatselt välja.

Uuesti sisselülitamiseks vajutage uuesti lülitusseadme rohelist nuppu.

Töö lõpetamine

• Seadke löhkumistera alumisse asendisse.
  • Vabastage juhtvarras.
• Lülitage masin välja ja eemaldage pistik elektrivörgust.
• Sulgege öhustuskork.
  • Järgige üldisi hooldusjuhiseid.

Elektriühendus

Kontrollige elektrijuhtmeid regulaarselt kahjustuste suhtes.

Enne elektrijuhtme kontrollimist veenduge, et juhe ei ole elektrivörku ühendatud.

Elektrijuhtmed peavad vastama asjakohastele VDE- ja DIN-eeskirjadele. Kasutage ainult elektrijuhtmeid koodiga H 07 RN.

Selline tähis peab eeskirjadekohaselt olema trükitud elektrijuhtmele.

Defektsed elektrijuhtmed

Elektrijuhtmetel esineb sageli isolatsioonikahjustusi. Nende põhjuste hulka kuuluvad:

• Muljumisjäljed, kui elektrikaablid on paigaldatud läbi akende või ukseavade.
• Elektrikaabli valest kinnitamisest või paigaldamisest tingitud keerukohad.
• Elektrikaablist ülesõitmisest tingitud sisselõiked.
• Pistikupesast kaablite väljatömbamisel tekkinud isolatsioonikahjustused.
• Praod isolatsiooni vananemise töttu.

Selliseid defektseid elektrikaableid ei tohi kasutada, sest isolatsioonikahjustused muudavad need äärmiselt ohtlikuks.

Peakaitse maksimaalne suurus on 16 A.

Toite- ja pikenduskaablid peavad olema 5juhtmelised (3P + N + SL (3/N/PE).

Pikenduskaablite minimaalne ristlöige peab olema 1,5 mm².

Peakaitse maksimaalne suurus on 16 A.

Masina vooluvörku ühendamisel vöi ümberpaigutamisel kontrollige pöörlemissuunda (vajadusel muutke seinakontakti polaarsust). Pöörake masina pistikupesas pooluste vaheldit.

Hooldus ja remont

Enne masina juures ümbervarustamis-, hooldus- või pu-hastustööde alustamist lülitage mootor välja ja eemaldage toitepistik pistikupesast.

Hoidke lahtiühendamisel kinni ainult toitepistikust.

Osavad oskustöölised saavad masina juures väiksemaid remonditöid teha ise.

Elektrisüsteemi tohivad remontida ja hooldada ainult vastava kvalifi katsiooniga elektrikud.

Pärast remondi- ja hooldustööde löpetamist tuleb köik kaitse- ja ohutusseadised tagasi paigaldada.

Soovitame:

- Pärast iga kasutuskorda puhastage masinat põhjali-kult.

• Lõhkumistera

Lõhkumistera on kulumaterjal, mida tuleb vastavalt vajadusele kas üle teritada või mis tuleb uue teraga asendada.

• Kahe käega juhtimine

Kombineeritud tugi- ja juhtseade tuleb hoida kergekäigulisena. Määrige seda vahetevahel mõne õlitilgaga.

• Liikuvad detailid

-Hoidke löhkumistera juhikud puhtad mustusest ja puulaastudest, koorest jms.

-Määrige liugerööpaid pihustusöli või määrdeainega.

- Hüdraulikaöli taseme kontrollimine

Kontrollige hüdraulikasüsteemi ühendusi lekete ja kulumise suhtes. Vajadusel pingutage poldid üle.

ÖLITASEME KONTROLLIMINE

Hüdraulikasüsteem on suletud süsteem ölipaagi, ölipumba ja juhtventiiliga. Kontrollige ölitaset regulaarselt, enne iga kasutuskorda. Liiga madal ölitase vöib kahjustada ölipumpa. Öige ölitase on umbes 10–20 mm ölipaagi pinnast allpool

Märkus: Ölitaset tuleb kontrollida siis, kui löhkumistera on tagasi tömmatud. Ölimöötevarras asub löhkumissambal täitekruvi A (joonis 11) avas ja sellel on kaks sälku. Kui ölitase on alumise sälgu juures, on ölitase minimaalne. Sel juhul tuleb öli viivitamata lisada. Ülemine sälk tähistab maksimaalset ölitaset.

Purustavat tuleb kolonni tömmatud enne katset, masin peaks olema sile.

Millal tuleb öli vahetada?

Esimene ölivahetus on 50 töötunni järel ja seejärel iga 500 töötunni järel.

Õli vahetamine

• Tõmmake lõhkumissammas täiesti tagasi.
  • Eemaldage paneel (vt joonist 11).
• Pange vähemalt 6liitrine ämber puulõhkumismasina alla.
• Keerake lahti öhueemalduskork A.
• Vabastage ölivooliku voolikuklamber B nii, et öli saab välja voolata.
• Ühendage uuesti ölivoolik.
• Valage puhta lehtri kaudu paaki 6 liitrit uut öli.
• Sulgege öhustuskork.
• Kinnitage paneel.

Viige kasutatud öli nõuetekohasel viisil avalikku kogumispunkti. Vana öli ei tohi maha valada ega segada muude jäätmetega.

Soovitame kasutada järgmisi hüdroõlisid:

Aral Vitam gf 22

BP Energol HLP-HM 22

Mobil DTE 11

Shell Tellus 22

või võrdväärse kvaliteediga õlisid..

Ärge kasutage mingit muud tüüpi öli, sest see vöib möjuda negatiivselt hüdrosilindri töötamisele.

LÕHKUMISTALA

Enne kasutamist tuleb puulõhkuja tala kergelt määrida. Korrake seda toimingut iga viie töötunni järel. Pihustage talale õhuke kiht õli. Tala ei tohi kunagi kuivaks jääda.

HÜDRAULIKASÜSTEEM

Hüdraulikasüsteem on suletud süsteem ölipaagi, ölipumba ja juhtventiiliga.

Süsteem on masina tarnehetkel komplektne ja seda ei tohi muuta ega sellega manipuleerida.

Kontrollige regulaarselt ölitaset.

Liiga madal ölitase vöib kahjustada ölipumpa.

Kontrollige regulaarselt hüdrauliliste ühenduste ja polti-de pingust. Vajadusel pingutage need üle.

Enne mis tahes hooldus- või kontrollimistööde tegemist koristage töökoht. Hoidke vajalikud tööriistad käepärast. Siin nimetatud intervallid põhinevad normaalsetel töötingimustel. Masina intensiivsel kasutamisel lühenevad intervallid vastavalt.

Puhastage paneele, ekraane ja juhthoobasid pehme lapiga. Lapp peab olema kuiv või kergelt niisutatud neutraalse puhastusainega. Ärge kasutage lahusteid, näiteks alkoholi või benseeni, sest need võivad pindu kahjustada. Hoidke öli ja määrdeaineid kõrvaliste isikute eest kaitstud kohas. Järgige rangelt nõudel esitatud juhiseid. Vältige otsest kokkupuudet nahaga. Pärast kasutamist peske hoolikalt käsi.

Töökaitsenõuded

Masinat tohivad kasutada ainult isikud, kes on hästi tuttavad selle juhendi sisuga. Enne masina kasutamist kontrollige ohutusseadiste terviklikkust ja laitmatut töötamist.

Enne masina kasutamist tutvuge kasutusjuhendi põhjal masina juhtimismehhanismidega.

Masina ettenähtud tootlikkust ei tohi ületada. Masinat ei tohi kasutada mingil muul otstarbel kui küttepuude löhkumiseks.

Töötajad peavad vastavalt riigis kehtivatele seadustele kandma sobivat, tihedalt liibuvat tööriietust. Võtke ära ehted, käekellad, sörmused ja kaelakeed. Katke pikad juuksed juuksevõrguga.

Töökoht peab alati olema puhas ja korras. Tööriistad, tarvikud ja mutrivõtmed peavad olema käeulatuses.

Puhastus- ja hooldustööde ajal ei tohi masin olla kunagi elektrivörku ühendatud.

Masinat on rangelt keelatud kasutada, kui selle ohutusseadised on eemaldatud või välja lülitatud.

Ohutusseadiseid on rangelt keelatud eemaldada või muuta.

Enne mis tahes hooldus- või reguleerimistööde alustamist lugege käesolev kasutusjuhend tähelepanelikult läbi ja mötestage enda jaoks lahti.

Masina nõuetekohaseks töötamiseks ja ohutuse tagamiseks tuleb kinni pidada juhendis esitatud hooldusplaanist. Önnetuste vältimiseks tuleb ohutussildid hoida alati puhtad ja loetavad ning neid tuleb rangelt järgida. Köikide puuduvate siltide asemel tuleb tootjalt tellida uued sildid ja paigaldada õigesse kohta. Tulekahju kustutamiseks tohib kasutada ainult pulberkustuteid. Lühiseohu töttu ei tohi tule kustutamiseks kasutada vett.

Kui tuld ei önnestu kohe kustutada, pöörake tähelepanu lekkivatele vedelikele.

Pikemaajalise tulekahju korral võivad õlipaak või surve- torustik lõhkeda. Vältige kokkupuudet lekkivate vedelikega.

DEMONTAAŽ JA UTILISEERIMINE

Masin ei sisalda tervisele või keskkonnale ohtlikke komponente. Kõiki materjale saab ringlusse võtta või lagundada normaalsel viisil. Tehke utiliseerimine ülesandeks vastava ala spetsialistidele, kes on teadlikud võimalikest ohtudest ja tunnevad käesoleva juhendi sisu. Masina kasutuselt kõrvaldamiseks ja utiliseerimiseks toimige alljärgneval viisil:

• Katkestage masina elektritoide.
- Eemaldage köik elektrikaablid ja viige need spetsiaalsesse avalikku kogumispunkti vastavalt teie riigis kehtivatele eeskirjadele.
- Tühjendage ölipaak, valage öli tihedasse nõusse ja viige see spetsiaalsesse avalikku kogumispunkti vastavalt teie riigis kehtivatele eeskirjadele.
- Viige masina köik muud osad vanaraua kogumispunkti vastavalt teie riigis kehtivatele eeskirjadele.

Veenduge, et masina köik osad visatakse ära vastavalt teie riigis kehtivatele eeskirjadele.

Rikkeotsing

Kui esineb mingeid siin nimetamata rikkeid, pöörduge müügiesindaja müügijärgse hoolduse poole.

Rike	Võimalik põhjus	Rikke kõrvaldamine	Ohuklass
Hüdropump ei käivitu	Elektritoide puudub	Kontrollige elektrikaablit	Elektrilöögi oht! Seda tööd tuleb lasta teha hooldustehnikul
	Mootori termolūliti on välja lūlitunud	Lūlitage termolūliti mootori korpuses uuesti sisse
Lõhkumissammas ei liigu alla	Madal õlitase Kontrollige õlita set ja lisage vajadusel öli		Määrdumisoht! Seda tööd tohib teostada masina kasutaja
	Üks hoobadest on kinnitamata	Kontrollige hoova kinnitust Lõikeoht! Seda tööd tohib teostada masina kasutaja
	Juhtrööpad on määrdunud Pu hastage lõhkumissammast
Mootor käivitub, kuid lõhkumissammas ei liigu alla	Kolmefaasilise mootori vale põörlemissuund	Kontrollige mootori põörlemissuunda ja vajadusel muutke seda

Hooldus ja remont

Kõiki hooldustöid peavad tegema vastava ala spetsialistid, kes järgivad rangelt käesolevat kasutusjuhendit.

Enne töö alustamist tuleb rakendada köiki võimalikke ohutusmeetmeid: Lülitage mootor välja ja ühendage masina elektritoide lahti (vajadusel eemaldage toitepistik pistikupesast). Kinnitage masinale silt, mis selgitab rikke põhjust: „Masin ei tööta hooldustööde teostamise töttu: kõrvalised isikud ei tohi minna masina lähedale ega seda sisse lülitada.“

Kehtib vaid EL maade suhtes. Årge kasutage elektritööristu koos majapidamisjäätmetega! Vastavalt EÜ direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jääl-mete osas ja kooskõlas igas riigis kehtivate seadustega, kehtib kohustus koguda kasutatud elektritööriistad eraldi kokku ja suunata need keskkonnasõbraliku taasringlusesse.

LV

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- vöi tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninöuded ning muud kahjutasunöuded välistatakse.

Bahag AG

Gutenbergstraße 21

D-68167 Mannheim
