KH 694 616 E - Kuhinjska napa AMICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Amica
Model	KH 694 616 E
Dimenzije (D x Š x V)	Približno 90 x 50 x 50 cm (ocena)
Teža	Približno 12 kg (ocena)
Električno napajanje	220-240 V ~ 50 Hz
Moč motorja	Ni navedeno, običajno 150-250 W
Število hitrosti	3 hitrosti + način Turbo (omejeno na 5 minut)
Vrsta osvetlitve	LED z nastavitvijo jakosti in barve (3000-7000 K)
Vrsta upravljanja	Touch občutljivo + gestualno upravljanje
Funkcija časovnika	Zakasnitev izklopa za 15 minut
Maščobni filter	Aluminij, pomivalno strojno, mesečno čiščenje
Ogljeni filter	Aktivni, zamenjava vsake 3-4 mesece (ni pralen)
Način odvoda	Odvod (kanal Ø 120/150 mm, maks. 4-5 m) ali recikliranje
Minimalna višina namestitve	Glede na kuhalno ploščo (plin: razdalja navedena na plošči)
Vzdrževanje	Mesečno zunanje čiščenje z vlažno krpo in nevtralnim detergentom
Varnost	Pred vzdrževanjem izključite, ne cvrite pod napo, nadzorujte cvrtje
Garancija	Glede na garancijski list (minimalna zakonska)

Pogosto zastavljena vprašanja - KH 694 616 E AMICA

Kakšna je priporočena višina namestitve nape Amica KH 694 616 E?

Višina namestitve je odvisna od kuhalne plošče. Za električne plošče sledite navodilom v tehničnem listu. Za plinske plošče upoštevajte večjo razdaljo, če jo določi proizvajalec plošče. Na splošno je razdalja približno 65-75 cm.

Kako očistiti maščobni filter nape?

Aluminijasti maščobni filter je treba očistiti vsaj enkrat mesečno. Lahko ga operete v pomivalnem stroju ali ročno z blagim detergentom. Po več pranjih v pomivalnem stroju se lahko barva spremeni, vendar to ni nenavadno.

Kdaj je treba zamenjati ogljeni filter?

Aktivni ogljeni filter je treba zamenjati vsake 3 do 4 mesece, ali pogosteje ob intenzivni uporabi. Ni pralen niti regenerirljiv.

Kako uporabljati gestualno upravljanje?

Za vklop ali izklop gestualnega upravljanja pritisnite ustrezno dotično tipko. Za zagon ali povečanje hitrosti potegnite z roko od leve proti desni nad senzorji (približno 5-10 cm). Za zmanjšanje hitrosti ali izklop potegnite z roko od desne proti levi. Za osvetlitev pokrijte senzor 2 z roko.

Kako nastaviti zakasnitev izklopa?

Ko napa deluje na kateri koli hitrosti, pritisnite na dotično tipko Timer za 3 sekunde. Napa se bo samodejno izklopila po 15 minutah.

Kako spremeniti jakost in barvo osvetlitve?

Za jakost: vklopite osvetlitev, nato pritisnite in držite tipko za osvetlitev, da se pomikate po stopnjah. Za barvo: v stanju pripravljenosti držite tipki - in osvetlitev 2 sekundi, dokler ne začne utripati 'L', nato s + in - izberite barvo (3000-7000K). Počakajte 3 sekunde za potrditev.

Kakšna je razlika med načinom odvoda in načinom recikliranja?

V načinu odvoda se zrak odvaja zunaj skozi kanal. V načinu recikliranja se zrak filtrira skozi ogljeni filter in vrne v prostor. Ta način zahteva ogljeni filter in usmerjevalnik zraka, odvisno od modela.

Kaj storiti, če napa po namestitvi ne deluje?

Preverite, ali je napajalni kabel nepoškodovan in ali je vtič pravilno priključen. Prepričajte se, da je napa pravilno nameščena in da kabel ni stisnjen. Če težava vztraja, se obrnite na servis.

Ali je mogoče uporabljati napo brez maščobnega filtra?

Ne, prepovedano je uporabljati napo brez aluminijastih maščobnih filtrov. To predstavlja nevarnost požara.

Kakšna je garancijska doba za napo Amica KH 694 616 E?

Minimalna garancijska doba je navedena na garancijskem listu, ki je priložen napravi. Na splošno je 2 leti za proizvodne napake, vendar se lahko razlikuje glede na distributerja.

NAVODILA ZA UPORABO KH 694 616 E AMICA

Pozorno pročitati upute za uporabu da bismo izbjegli nezgode.

Sa štovanjem

Amica

SIGURNOSNE NAPOMENE

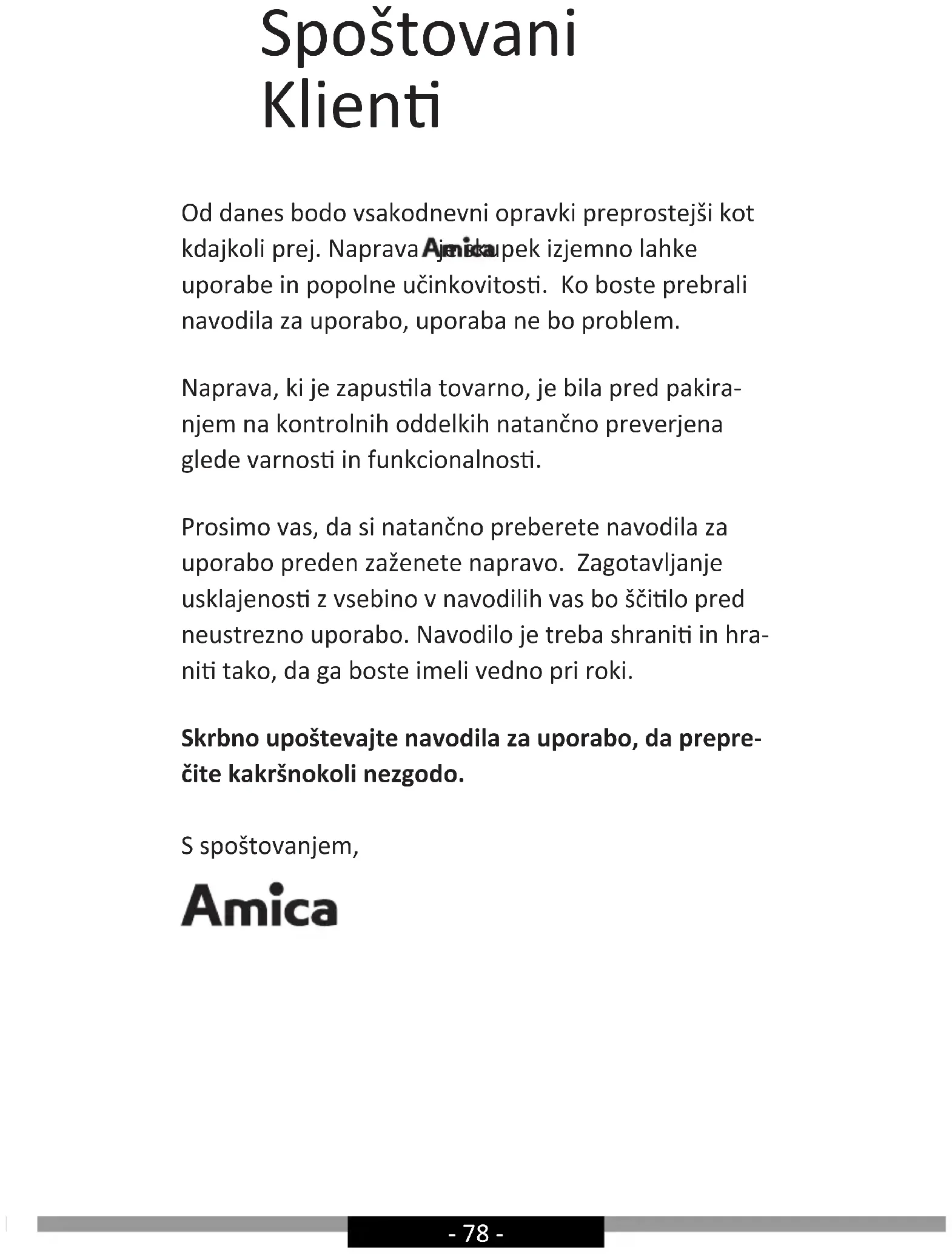

Od danes bodo vsakodnevni opravki preprostejši kot kdajkoli prej. Naprava Ajniskupek izjemno lahke uporabe in popolne učinkovitosti. Ko boste prebrali navodila za uporabo, uporaba ne bo problem.

Naprava, ki je zapustila tovarno, je bila pred pakiranjem na kontrolnih oddelkih natančno preverjena glede varnosti in funkcionalnosti.

Prosimo vas, da si natančno preberete navodila za uporabo preden zaženete napravo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo. Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki.

Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

S spoštovanjem,

Amica

NAVODILA ZA ZAGOTAVLJA- NJE VARNOSTI UPORABE

• Napo lahko uporabljate šele, ko preberete ta na- vodila.
• Naprava je namenjena izključno domači uporabi.
• Proizvajalec si pridržuje možnost izvajanja spre-memb, ki nimajo vpliva na delovanje naprave.
• Proizvajalec ne nosi nobene odgovornosti za eventualno škodo ali požare, ki bi jih lahko izdelek povzročil ob neupoštevanju nasvetov, podanih v spodnjih navodilih.
• Kuhinjska napa služi odzračevanju kuhinjskih di-mov. Ni primerna za uporabo v druge namene.
• Napa, ki je namenješa odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva inštalačijo odvodne cevi, po kateri zrak potuje ven. Dolžina napeljave (najpogosteje cev ∅ 120 mm ali 150 mm) ne sme biti daljša od 4-5 m. Pri teleskopskih in vgradnih napah v obtočnem načinu je zahtevan tudi izhod za odvod zraka.
• Obtočna napa zahteva inštalacijo filtra na osnovi aktivnega oglja. V tem primeru ni potrebna inštalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).
• K napi spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.
• Odvisno od različice izdelka, je napa namenjena trdni pritrdityi na vertikalni steni nad plinskim ali električnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali električnim štedilnikom (otočne nape); na vertikalni steni v pohistveni vgradnji nad plinskim ali električnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, će je konstrukcija

stene / stropa primerna za inštalacijo nape. Ne-kateri modeli nap so zelo težki.

• Višina montaže izdelka nad elektronsko ploščo je podana v podatkovni kartici izdelka (tehnični specifikaciji izdelka). Če je pri navodilih za inšta-lacijo plinskih izdelkov podana večja razdalja, je to treba upoštevati (Slika 1).
• Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odmikanjem posod iz štedilnika pa je potrebno ogenj zmanjšati na minimalni pla-men. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroči neželeno izgubo energije in nevarno koncentracijo toplote.
• Jedi kuhane na maščobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maščoba hitro vname.
• Pred vsakršnim čiščenjem, zamenjavo filtra ali pred začetkom popravljalnih del, je potrebno vti-kač izklopiti iz vtičnice.
• Maščobní filter kuhinjske nape je potrebno čistiti vsaj enkrat mesečno, saj se lahko filter, će je prežet z maščobo, hitro vname.
• Ce se v prostoru poleg nape uporablja druge, naprave brez električnega napajanja (npr. peči na tekoča goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istočasnem delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mestu inštalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).
• Napa ljūdem v kuhinji ne sme služiti kot površina za oporo.
• Napa mora biti redno čiščena, tako zunaj kot tudi znotraj (VSAJ ENKRAT MESECNO, z upoštevanjem napotkov, ki se tičejo vzdrževanja iz spodnjih navodil). Neupoštevanje pravil, ki se tiče- jo čiščenja nape oziroma menjave filtrov, lahko povzroči možnost nevarnosti požara.
• Če se poškoduje napajalni kabel, mora biti zame-

njan v specializiranem servisu za popravila.

- Potrebno je zagotoviti možnost izklopa naprave od električne napeljave, bodisi z odklopom vtika-ča ali izklopom dvopolnega stikala.

- Naprava ni namenjena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razen će se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovo varnost.

- Se posebej je potrebno paziti, da otroci brez nadzora ne uporabljajo naprave.

- Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

- Vedno pređen napo povežemo je potrebno preveriti, će je bil napajalni kabel pravilno namesčen in NI bil v teku montaže preščipnjen ali prepognjen. Ne povezujte naprave z električno napeljavo pred koncem montaže.

- Uporaba nape brez montaže aluminijastih maščobnih filtrov je prepovedana.

- Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).

- V teku nameščanja tehničnih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.

- Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzročijo nevarnost zdravju ali življenju.

- Viseče nape delujejô lé v obtočnem načinu odstra-njevanja.vonjav

- POZOR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

RAZPAKIRANJE

Naprava je bila za čas transporta za-ščitena pred poškodovanjem. Prosi-mo, da po razpakiranju naprave od-stranite elemente embalaže na način, ki ne ogroža okolja.

Vsi materiali, upôrabljeni za embala- žo, so okolju prijazni, v celotj jih je možno reciklirati, kar je označeno z ustreznim simbolom.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

ODSTRANJEVANJE IZRABLJENIH NAPRAV

Ta naprava je označena skladno z evropsko direktivo 2012/19/EU. Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme.

Ustržno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

UPORABA

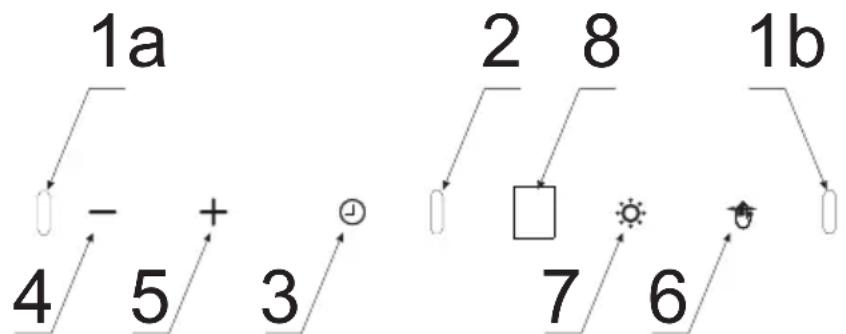

Upravljalni panel kuhinjske nape je predstavljen na sliki 4, za dodatno pripomnjenje pa se nahaja tudi spodaj:

Naprava je opremljena s senzorji za upravljanje s kretnjami (1a, 1b, 2) in zaslonom (8).

Upravljalni panel je opremljen s senzorji. Njihove funkcije so opisane spodaj:

3- Senzor Timer (zakasnjen izklop nape)
4- Senzor spremembe hitrosti za eno stopnjo nižje
5- Senzor spremembe hitrosti za eno stopnjo višje.
6- Senzor upravljanja s kretnjami
7- Senzor upravljanja osvetlitve

Ko napravo priključite na napajanje, bodo za trenutek zasvetili vsi simboli in na zaslonu se bo prikazalo tudi 8 Nato ugasnejo vsi simboli in zaslon, na panelu sveti le senzor za upravljanje s kretnjami 🚙Napa bo prešla v stanje pripravljenosti, simbolizirala ga bo pika na zaslonu.

Če želite vklopiti turbino naprave, v stanju pripravljenosti tapnite senzor +

Mogoče nastavitve hitrosti:

• Najnižja hitrost (1). To hitrost uporabite pri majhni količini kuhinjskih izparin.
• Srednje hitrosti (2 - 3). To hitrost uporabite pri srednji količini kuhinjskih izparin, na primer pri kuhanju več jedi hkrati.
• Način Turbo ( ) - Uporabite to hitrost pri največji količini izparin, na primer pri cvrtju ali pečenju na žaru.

Hitrosti lahko spreminjate s senzorjema +ali .—

Pozor! Način Turbo je aktiven samo 5 minut, po tem času se hitrost avtomatično zniža za eno hitrost manj.

Če želite izklopite turbino naprave, se v času aktivnega delovanja večkrat dotaknite senzorja —dokler se na zaslonu ne pojavi .

Dotaknite se senzorja da vklopite / izklopite osvetlitev.

Sprememba intenzivnosti osvetlitve

Po priklopu naprave na napajanje je napa v osnovnem načinu. V tem načinu lahko spremenite intenzivnost osvetlitve, s tem namenom se dotaknite senzorja slučka se bo prižgala, nato se dotaknite in držite isti senzor nekaj sekund, intenzivnost osvetlitve se bo spremenila, ponovno držite senzor nekaj sekund, osvetlitev bo spet spremenila svojo intenzivnost. Osvetlitev ima več stopenj intenzivnosti osvetlitve.

Sprememba barve osvetlitve

V stanju pripravljenosti se dotaknite in 2 sekundidržite senzorja — ali 🌿, na zaslonu se pojavi „L” in začne utripati. Zdaj s senzorjema + ali – nastavite primerno barvo osvetlitve. Če želite potrditi barvo je dovolj počakati 3 sekunde. Razpon barv znaša od 3000-7000K.

Štoparica (zakasnjena izključitev nape)

Ta funkcija je namenjena zakasnjenemu izklopu motorja nape. Uporabite to funkcijo po koncu kuhanja, da očistite zrak v prostoru izparin. Če želite vklopiti funkcijo zakasnitve, medtem ko napa deluje v poljubni hitrosti, se dotaknite in pridržite senzor za 3 sekunde. Napa se avtomatično izklopi po preteku približno 15 minut.

Upravljanje s kretnjami

Po priključitvi naprave na napajanje je aktivna funkcija upravljanja s kretnjami, kar kaže osvetljen senzor za upravljanje s kretnjami. Če želite izklopiti funkcijo upravljanja s kretnjami, tapnite senzor. Če želite znova vklopiti upravljanje s kretnjami, tapnite senzor še enkrat.

S kretnjami lahko nadzorujete hitrost turbine nape in osvetlitev. Ko je funkcija upravljanja s kretnjami aktivna, lahko napravo upravljate tudi na tradicionalen način, z uporabo ustreznih senzorjev.

Upravljanje s kretnjami deluje pravilno, če z odprto dlanjo izvajate kretnje približno 5-10 cm od površine nadzornega panela.

Pozor: Pri nastavitvi ustrezne hitrosti turbine mora gibanje rok zajeti senzorje (Slika 4, točki 1a in 1b. Območje, nad katerim je treba premikati roko, je označeno na slikah v nadaljevanju tega priročnika.

Ko je za vklop določene funkcije (na primer turbo način) potreben večkraten premik dlani, naredite povratni premik na večji razdalji od nadzornega panela ali tako, da se izognete senzorjem). Premiki dlani ne smejo biti prehitri. Najbolje je, da posamična kretnja traja približno 1 sekundo.

Če želite izklopiti turbino naprave ali zmanjšati njeno hitrost, v stanju pripravljenosti nekajkrat premaknite dlan od desne proti levi, dokler se na zaslonu ne prikaže. Še enkrat premaknite dlan, napa se bo popolnoma izklopila (nadzor s kretnjami pa bo še naprej aktiven)

Za vklop ali izklop osvetlitve pokrijte senzor 2 z dlanjo (dlan držite približno 10 cm proč od panela).

Druge pomembne informacije glede navodil za uporabo nape

Delovanje v obtočnem načinu: Pri tej opciji se prefiltriran zrak vrača v prostor prek za to namenjenih odprtin. Pri tej nastavitvi je potrebna montaža filtra na osnovi aktivnega olja oziroma se priporoča montaža usmerjevalnika izpihavanja zraka (dostopnost odvisna od modela, najpogosteje nastopa pri kaminskih napah).

Delovanje odzračevanja: Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oglja. Napa je povezana z odvodno cevjo, ki zrak odvaja ven s pomočjo trdne ali elastične cevi premera 150 ali 120 mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z inštalacijskimi materiali. Povezavo mora narediti kvalificiran instalater.

Hitrost ventilatorja Najnižja in srednja hitrost se uporablja pri normalnih pogojih oz. pri majhni količini dima, najvišja hitrost pa naj se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali praženju.

Pozor (tiče se le univerzalnih nap): Struktura univerzalnih nap zahteva ročno zamenjavo načina delovanja nape. Način spremembe tega načina je ilustriran na sliki 8.

Pozor (tiče se le vgradnih in teleskopskih nap): Vgradne in teleskopske nape, ki delujejo v obtočnem načinu zahtevajo montažo odtočne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Pozor: Viseče nape delujejo le v obtočnem načinu.

ČIŠČENJE IN VZDRŽEVANJE

Vzdrževanje

Redno vzdrževanje in čiščenje naprave zagotavlja dobro delovanje nape brez okvar in podaljša njeno življenjsko dobo. Potrebno je biti posebej pozoren, da se maščobni filter in filter z aktivnim ogljem čisti in menja v skladu s priporočili proizvajalca.

• Ne uporabljajte mokrih krp ali gobic, niti vode.
• Ne uporabljajte topil ali alkohola, saj lahko ti povzročijo, da polakirana površina postane matirana.
• Predvsem za čiščenje površine izdelane iz nerjavečega jekla ne uporabljajte korozivnih snovi.
• Ne uporabljajte trde, grobe krpe
• Priporoča se uporabá vlažne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Sprememba barve ne pomeni nepravilnosti, niti ne zah-teva zamenjave filtra.

Maščobni filter

Maščobni filter mora biti pri normalnem delovanju nape očiščen v pomivalnem stroju s pomočjo nežnega detergenta ali tekočega mila.

Demontaža maščobnega filtra je prikazana na sliki 5.

Pri nekaterih modelih je nameščen akrilni filter. Potrebno ga je menjati vsaj enkrat na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe.

Ogleni filter

Filter z aktivnim ogljem se namešča izključno takrat, kadar napa ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na 3-4 meseca ali pogosteje v primeru izjemno intenzivne uporabe.

Demontaža maščobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Namestiti je potrebno žarnice / halogenske žarnice / diodne module takšnih parametrov, kakršni so pri tistih, ki so bili v napravo nameščeni tovarniško. Zamenjava luči je prikazana na sliki 7. Če slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblaščenem servisu.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve, skladno z garancijskim listom. Proizvajalec ne odgovarja za morebitno škodo zaradi nepravilnega ravnanja z izdelkom.

Servis

• Proizvajalec izdelka, priporoča, da vsa popravila in regulacijske dejavnosti izvaja tovarniški servis ali servis, ki je avtoriziран od proizvajalca. Zaradi varnostnih razlogov, naprave ne smemo popravliati sami.
- Popravila, ki jih izvajajo osebe, 'ki nimajo zahtevanih'pooblaštil, lahko predstavljajo resno nevarnost za uporabnike naprave.
- Minimalní obvezujíc garancijski rok za napravo, 'ki jo ponuja proizvajalec, uvoznik ali pooblasćeni zastopnik, je naveden na garancijskem listu.
- Naprava izgubi garancijo zaradi nepqoblaščenih adaptacij, predelay, poškodovane plombe ali drugih zašcitnih delov opreme ali njihovih delov, pa tudi zaradi drugih šamovoljnih posegov v opremo, ki niso v skladu z navodili za uporabo.

Zahteva za popravilo in pomoč v primeru okvare

Če naprava potrebuje popravilo, je potrebno kontaktirati servis. Naslov servisa in telefonska številka za kontakt se nahajata na garancijskem listu. Preden kontaktirate servis, morate pripraviti serijsko številko naprave, ki je na tablici proizvajalca. Za lažjo uporabo ga zapisite spodaj:

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE
• direktive o elektromagnetni združljivosti 2014/30/UE
• direktive o okoljsko primerni zasnovi 2009/125/ES
  • direktive o RoHS 2011/65/ES

in zato je bil izdelek označen z oz. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.

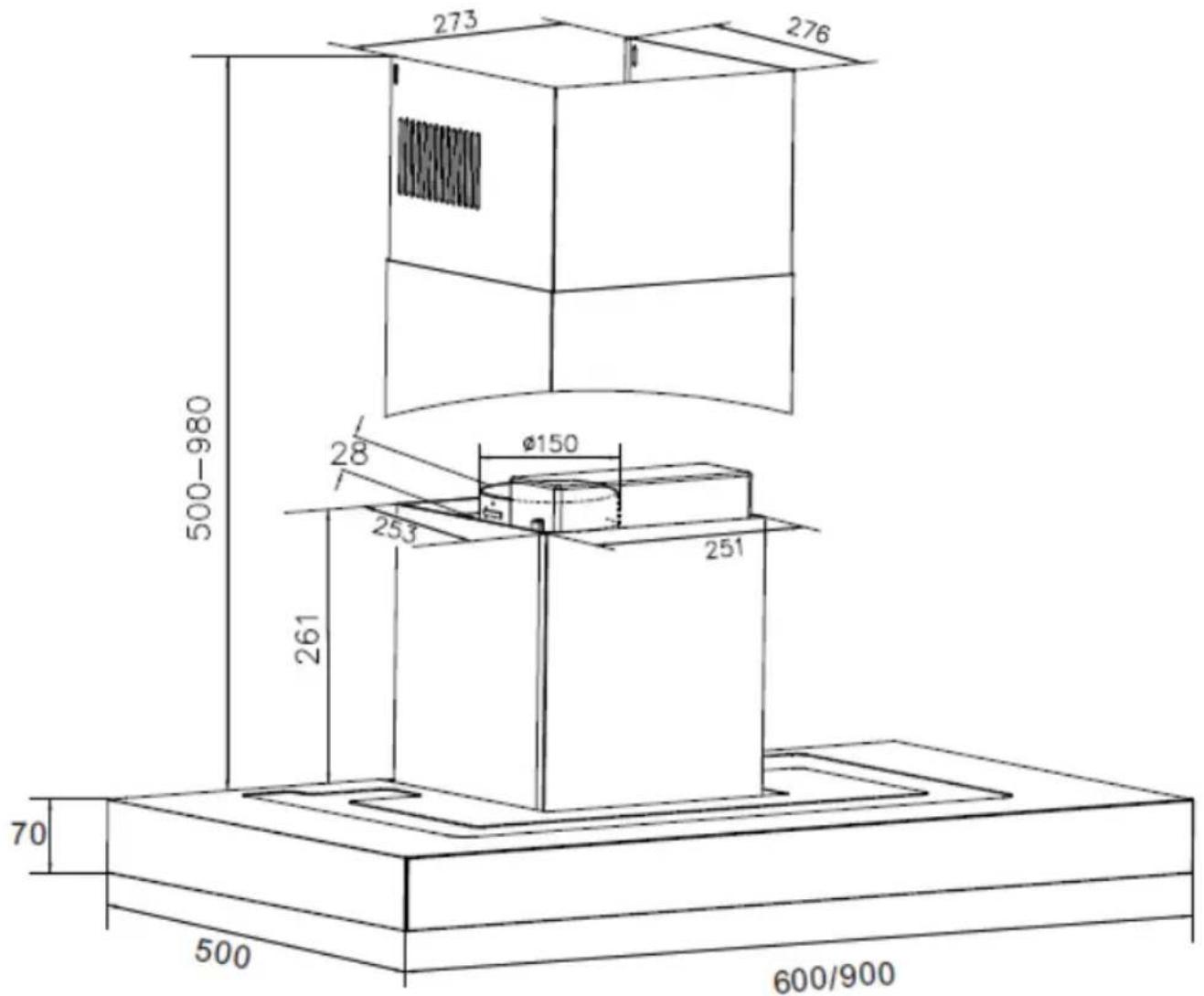

273 276 500-980 28 Ø150 253 251 261 70 500 600/900
