KH 694 616 E - Kuchynský digestor AMICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Amica
Model	KH 694 616 E
Rozmery (Š x H x V)	Približne 90 x 50 x 50 cm (odhad)
Hmotnosť	Približne 12 kg (odhad)
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora	Nešpecifikovaný, typicky 150-250 W
Počet rýchlostí	3 rýchlosti + Turbo režim (obmedzený na 5 minút)
Typ osvetlenia	LED s nastavením intenzity a farby (3000-7000 K)
Typ ovládania	Dotykové ovládanie + gestá
Funkcia časovača	Odložené vypnutie po 15 minútach
Tukový filter	Hliníkový, umývateľný v umývačke, mesačné čistenie
Uhlíkový filter	Aktívny, výmena každé 3-4 mesiace (neumývateľný)
Režim odvodu	Odvod (potrubie Ø 120/150 mm, max 4-5 m) alebo recirkulácia
Minimálna montážna výška	Podľa varnej dosky (plyn: vzdialenosť uvedená na doske)
Údržba	Mesačné vonkajšie čistenie vlhkou handričkou a neutrálnym čistiacim prostriedkom
Bezpečnosť	Odpojiť pred údržbou, neflambovať pod odsávačom, dohliadať na fritovanie
Záruka	Podľa záručného listu (minimálna zákonná)

Často kladené otázky - KH 694 616 E AMICA

Aká je odporúčaná montážna výška pre odsávač pár Amica KH 694 616 E?

Montážna výška závisí od varnej dosky. Pre elektrické dosky postupujte podľa pokynov v technickom liste. Pre plynové dosky dodržte väčšiu vzdialenosť, ak je špecifikovaná výrobcom dosky. Všeobecne je vzdialenosť približne 65-75 cm.

Ako čistiť tukový filter odsávača?

Hliníkový tukový filter je potrebné čistiť aspoň raz mesačne. Môžete ho umývať v umývačke riadu alebo ručne jemným čistiacim prostriedkom. Po niekoľkých umývaniach v umývačke sa farba môže zmeniť, ale to nie je neobvyklé.

Kedy je potrebné vymeniť uhlíkový filter?

Aktívny uhlíkový filter je potrebné vymeniť každé 3 až 4 mesiace, alebo častejšie pri intenzívnom používaní. Nie je umývateľný ani regenerovateľný.

Ako používať ovládanie gestami?

Na zapnutie alebo vypnutie ovládania gestami stlačte príslušné dotykové tlačidlo. Na spustenie alebo zvýšenie rýchlosti prejdite rukou zľava doprava nad senzormi (približne 5-10 cm). Na zníženie rýchlosti alebo vypnutie prejdite rukou sprava doľava. Na osvetlenie zakryte senzor 2 rukou.

Ako nastaviť časovač oneskoreného vypnutia?

Keď odsávač pracuje na ľubovoľnej rýchlosti, stlačte dotykové tlačidlo Timer na 3 sekundy. Odsávač sa automaticky vypne po 15 minútach.

Ako zmeniť intenzitu a farbu osvetlenia?

Pre intenzitu: zapnite osvetlenie, potom stlačte a podržte tlačidlo osvetlenia na prechádzanie úrovňami. Pre farbu: v pohotovostnom režime podržte tlačidlá - a osvetlenie stlačené na 2 sekundy, kým nezačne blikať 'L', potom použite + a - na výber farby (3000-7000K). Počkajte 3 sekundy na potvrdenie.

Aký je rozdiel medzi režimom odvodu a režimom recirkulácie?

V režime odvodu je vzduch vypúšťaný von potrubím. V režime recirkulácie je vzduch filtrovaný uhlíkovým filtrom a vracaný späť do miestnosti. Tento režim vyžaduje uhlíkový filter a podľa modelu aj deflektor vzduchu.

Čo robiť, ak odsávač po inštalácii nefunguje?

Skontrolujte, či napájací kábel nie je poškodený a či je zástrčka správne zapojená. Uistite sa, že je odsávač správne nainštalovaný a že kábel nie je stlačený. Ak problém pretrváva, kontaktujte zákaznícky servis.

Je možné používať odsávač bez tukového filtra?

Nie, je prísne zakázané používať odsávač bez hliníkových tukových filtrov. Hrozí nebezpečenstvo požiaru.

Aká je doba záruky pre odsávač pár Amica KH 694 616 E?

Minimálna záručná doba je uvedená na záručnom liste dodanom so spotrebičom. Všeobecne je 2 roky na výrobné chyby, ale môže sa líšiť podľa predajcu.

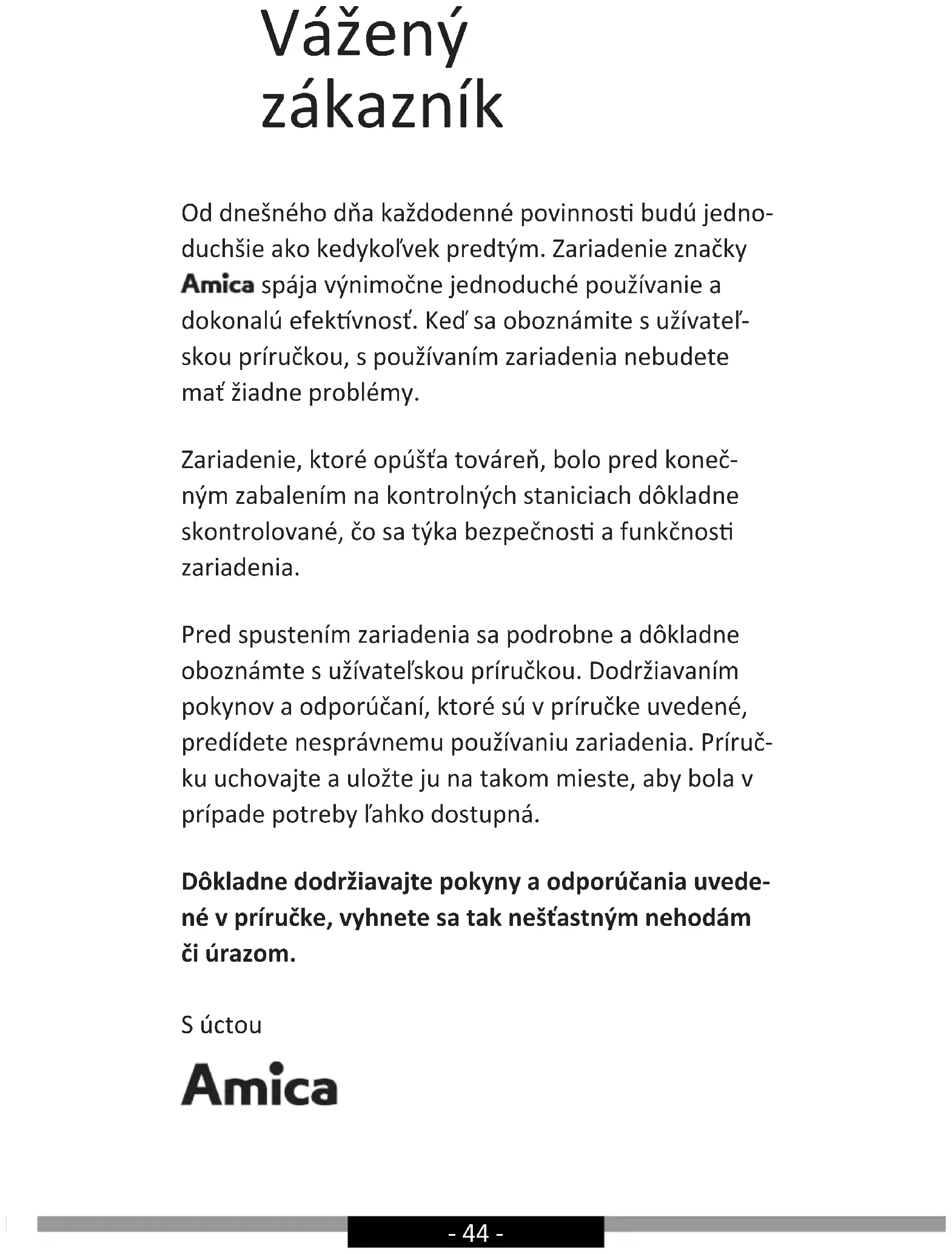

NÁVOD NA OBSLUHU KH 694 616 E AMICA

Od dnešného dňa každodenné povinnosti budú jednoduchšie ako kedykol'vek predtým. Zariadenie značky

Amica spája výnimočne jednoduché používanie a dokonalú efektívnosť. Ked' sa oboznámite s užívatel'skou príručkou, s používaním zariadenia nebudete mať žiadne problémy.

Zariadenie, ktoré opúšťa továreň, bolo pred konečným zabalením na kontrolných staniciach dôkladne skontrolované, čo sa týka bezpečnosti a funkčnosti zariadenia.

Pred spustením zariadenia sa podrobne a dôkladne oboznámte s užívatel'skou príručkou. Dodržiavaním pokynov a odporúčaní, ktoré sú v príručke uvedené, predídete nesprávnemu používaniu zariadenia. Príručku uchovajte a uložte ju na takom mieste, aby bola v prípade potreby l'ahko dostupná.

Dôkladne dodržiavajte pokyny a odporúčania uvedené v príručke, vyhnete sa tak neštastným nehodám či úrazom.

S úctou

Amica

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA

• Odsávač používajte iba po prečítaní tohto návo-du!
• Zariadenie je určené iba na domáce, neprofesionálne použitie.
• Výrobča si vyhradzuje právo na vykonávanie zmien, ktoré neovplyvňujú fungovanie zariadenia.
• Výrobca nezodpovedá za prípadné škody alebo požiare spôsobené zariadením následkom nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v tejto príručke.
• Kuchynský odsávač sa používa na odstraňovanie (odsávanie) kuchynských pár. Nepoužívajte ho na iné účely.
• Odsávač, ktorý funguje v režime odsávania, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré od-vádza vzduch smerom von z miestnosti. Dlžka potrubia (najčastejšie rúra ∅ 120 alebo 150 mm) nesmie byť dlhšia ako 4-5 m. Potrubie od-vádzajúce vzduch sa musí používať aj v prípade teleskopických a vstavaných odsávačov používa-ných v režime pohlcovania
• Odsávač, ktorý je nastavený režime pohlcovania, vyžaduje inštaláciu filtra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáz usmerňovača prúdu vzduchu (iba komínové odsávače).
• Odsávač má nézávislé osvetlenie a tiež odtahový ventilátor s možnostou nastavit jednu z niekolkých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálné odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsavače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú velími tážké.

- Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v montážnej príručke plynových zariadení uvedená väčšia vzdiale-nosť, musí to byť pri montáž zohl’adnené (obr. 1).

- Pod kuchynským odsávačom nenechávajte otvo-rený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje ne-žiaduce straty energie a nebezpečnú koncentrá-ciu tepla.

- Jedlá pripravované na tuku/oleji musia byť pod stálym dohl’adom, pretože nahriaty olej/tuk sa môže l’ahko zapálít.

- Ak sa v miestnosti, okrem odsávača, využívajú iné zariadenia s neelektickým spal’ovaním (napr. pece na tekuté palivo, prietokové ohrievače), musí sa zabezpečit dostatočné vetranie (prísun vzdu-chu). Bezpečné používanie je možné vtedy, ak pri súčasnom používaní odsávača a iných zariadení,

ktoré spotrebúvajú vzduch v danej miestnosti, na mieste používania týchto zariadení je podtlak maximálne 0,004 milibaru (tieto požiadavky sa nemusia splnit v prípade, ak sa odsávač používa v režime pohlcovača pár).

- Odsávač sa nesmie používať ako plocha na opie-ranie osôb, ktoré sú v kuchyni.

- Odsávač často čistite, tak z vonku ako aj z vnútra (MINIMALNE RAZ MESAČNE), pričom dodržiavajte pokyny uvedené v tejto príručke. V prípade nedodržiavania zásad týkajúcich sa čistenia odsávača, ako aj výmeny filtrov, hrozí riziko vzniku požiaru.

- Ak bude napájací kábel bude poškodený, musí byť vymenený v špecializovanom servise.

- Toto zariadenie nie je prispôsobené k používaniu osobami (v tom detmi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnostou alebo osobami s nedostatočnými skúsenostami a znalostami zariadenia, iba ak je uskutočňované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost.

- Venujte mimoriadnu pozornosť tomu, aby spotrebič nepoužívali deti ponechané bez dozoru.

- Skontrolujte, či el. napätie uvedené na výrobnom štítku zariadenia sa zhoduje s parametrami el. napätia siete.

nainštalovaný a či NEBOL pritlačený odsávačom počas montážnych prác. Zariadenie nepripájajte k el. napätiu predtým, než úplne skončíte montáž zariadenia.

• Odsávač sa nesmie používať bez namontovaných hliníkových protitukových filtrov.
• Pod odsávačom sa v žiadnom prípade nesmú pri-pravovať jedlá s použitím otvoreného ohňa (flam-bovanie). Je to prísne zakázané.
• Čo sa týka dodržiavania požadovaných technických a bezpečnostných prostriedkov a pokynov tykajúcich sa odvádzania spalín, bezpodmienečne dodržujte platné miestne predpisy a normy.
• V prípade, ak skrutky, ako aj montážne a upevňujúce prvky nebudu správne (v súlade s touto príručkou) dotiahnuté (upevnené), hrozí riziko úrazu, či dokonca smrti.
• Visiace odsávače fungujú iba v režime pohlcovania pachov.
• POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

ROZBALENIE

Zariadenie je chránené pred poško- dením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlik- vidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES. Ten-to symbol informuje, že toto zariadenie sa po opotrebovaní (skončení používania) nešmie vyhodit do komunálneho odpadu. Užívatel' je povinný zariadenie odovzdat' v zbernom mieste opotrebovaných elek-trických a elektronických zariadení. Subjekty, ktoré sa zaoberajú spracóvaním opotrebovaných zariadení, tzn. miestne zberné miesta, obchody alebo jednotky štátnej správy, vytvárajú príslušný systém, ktorý každému umožnuje odovzdat takéto zariadenia.

Správny postup pri likvidácii elektrického a elektro-nického zariadenia predchádza negativnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebez-pečných častí ako aj nesprávneho skladovania a re-cyklácie takýchto zariadení.

POUŽÍVANIE

Ovládanie odsávača

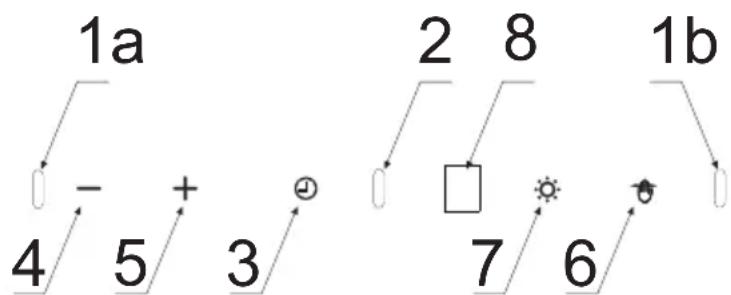

Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uvedený aj nižšie:

1a 4 5 + 3 2 8 1b 7 6

Zariadenie má snímače na ovládanie gestami (1a, 1b, 2), ako aj displej (8).

Ovládací panel má niekolko snímačov. Ich funkcie sú opísané nižšie:

3- Snímač Časovača (oneskorené vypnutie odsávania)
4- Snímač zmeny rýchlosti o jednu úroveň menej
5- Snímač zmeny rýchlosti o jednu úroveň viac
6- Snímač správy gest
7- Snímač ovládania osvetlenia

Ked' zariadenie pripojíte k el. napätiu, všetky symboly sa na chvílku zasvietia, a tiež displej ukáže 8. Potom všetky symboly, ako aj displej zhasnú, a na paneli sa podsvieti iba snímač ovladania gestami 📋Odsávač sa prepne na pohotovostný režim, čo signalizuje svietiaca bodka na displeji.

Dostupné rýchlosti motora (odsávania):

• Najnižšia rýchlost (1). Túto rýchlost používajte, ked' sa nevytvára príliš veľa pary.
• Stredné rýchlosti (2 – 3). Túto rýchlost používajte, ked' sa vytvára stredne vel'ké množstvo pary, napr. pri varení niekol'kých jedál súčasne.
• Režim Turbo ( ) Túto rýchlost používajte, ked' sa vytvára veľké množstvo pary, napr. pri vyprážaní či grilovaní.

Rýchlosti môžete menit snímačom +a .—

Pozor! Režim Turbo je aktívny iba 5 minút, potom sa rýchlost automaticky zníži o jednu úroveň.

Ked' je spustená nejaká rýchlost, turbínu môžete vypnút stláčaním snímača —až kým sa na displeji nezobrazí .

Ked' zariadenie pripojíte k el. napätiu, odsávač sa zapne v iniciačnom stave. V tomto stave môžete zmeniť intenzitu svetla, v takom prípade stlačte snímač ozasvieti svetlo, potom stlačte a na niekol’ko sekúnd podržte rovnaký snímač, intenzita svetla sa zmení, opät’ podržte snímač niekol’ko sekúnd, znovu sa zmení intenzita svetla. Dostupných je niekol’ko úrovní intenzity osvetlenia.

Zmena farebnej teploty svetla

Časovač (oneskorené vypnutie odsávania)

Táto funkcia je určená na nastavenie oneskoreného vypnutia odsávania. Funkcia je vhodná napr. vtedy, ked' chcete po skončení varenia odsat' všetky pary (zápach) z miestnosti. Ked' chcete aktivovať funkciu oneskorenia, ked' je spustené odsávanie na l'ubovolnej rýchlosti, stlačte a na 3 sekundy 🚫podržte snímač. Odkvap sa automaticky vypne po uplynutí cca 15 minút.

Ovládanie gestami

Ked' zariadenie pripojíte k el. napätiu, funkcia ovládania gestami je aktívna, čo signalizuje podsvieteny snímač na ovládanie gestami 🚙️Ked' chcete funkciu ovládania gestami deaktivovať, stlačte snímač 🚙️Ked' chcete opät aktivovať funkciu ovládania gestami, znovu stlačte snímača 🚙️.

Pomocou gest môžete nastavovať rýchlost’ turbíny odsávača a osvetlenie. Ked’ je aktívna funkcia ovládania gestami, zariadenie stále môžete ovládať tradičným spôsobom, tzn. používaním príslušných snímačov.

Ovládanie gestami funguje správne, ked' pohyby vykonávate otvorenou dlaňou vo vzdialenosti cca 5 až 10 cm od povrchu ovládacieho panela.

Pozor: Pri nastavovaní požadovanej rýchlosti turbíny, pohyb dlane musí zasiahnuť pole snímačov (obr. 4, pol. 1a a 1b. Oblast, nad ktorou musíte presúvať dlaň, je zaznačená na obrázkoch v dálšej časti príručky.

Ked' na zapnutie danej funkcie (napr. režimu Turbo) musíte vykonať viac gest, spätný pohyb vykonávajte vo väčšej vzdialenosti od ovládacieho panela, alebo mimo dosahu pohybových snímačov. Pohyby dlane nemôžu byť príliš rýchle. Najlepšie, ak dané jedno gesto trvá cca 1 sekundu.

Ked' chcete vypnúť turbínu zariadenia alebo zvýšit rýchlost, v pohotovostnom režime viackrát pre-suňte dlaň zľava doprava. Po každom pohybe dlane sa na displeji zobrazí aktuálne nastavená rýchlost.

Ked' chcete vypnút turbínu zariadenia alebo znížit rýchlost, v pohotovostnom režime presúvajte dlaň sprava dolava, kým sa na displeji nezobrazí. Ked' presuniete dlaň ešte raz, odsávač sa úplne vypne (funkcia ovládania gestami bude aj nad'alej aktívna).

Ked' chcete zapnút alebo vypnút osvetlenie, zakryte dlaňou snímač 2 (ruku držte vo vzdialenosti cca 10 cm od panela)

Iné dôležité informácie týkajúce sa používania odsávača

Režim pohlcovania: V tomto režime sa prefiltrovaný vzduch cez otvory, ktoré sú na to určené, vracia spät do miestnosti (recirkulácia). Pri tomto nastavení sa musí namontovať uhlíkový filter, a tiež odporúčame namontovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý model, používa sa predovšetkým v komínových odsávačoch).

Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špeciálnym potrubím. V tomto režime nepoužívajte uhlíkový filter (ak je vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120 mm a príslušnych spojok, ktoré si môžete zaobstarať v obchodoch s inštalačnými materiálmi. Pripojenie je potrebné zadať kvalifikovanému technikovi.

Rýchlost ventilátora: Najnižšia a stredná rýchlost ventilátora sa používa v normálnych podmienkach a pri malej koncentrácií pár. Najvyššia rýchlost sa používa iba v prípade vysokej koncentrácie kuchynských pár, napr. počas smaženia, grilovania.

Pozor (týka sa iba univerzálnych odsávačov): Univerzálnne odsávače sú skonštruované tak, že zmena režimu práce odsávača sa musí vykonať ručne. Spôsob zmeny režimu je znázornený na obrázku 8.

Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a teleskopické odsávače používané v režime pohlcovania, musia mať na-montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je potrebné nasmerovať do miestnosti, tadalafil bude odvádzany prefiltrovaný vzduch.

Pozor: Visiace odsávače fungujú iba v režime pohlcovania.

ČISTENIE A ÚDRŽBA

Konzervácia

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakované povrchy.
• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli.
• Nepoužívajte tvrdé, drsné handričky
• Odporúčame používať vlhkú a jemnú handričku s použitím jemných saponátov.

Pozor: Po niekolkých umytiach v umývačke riadu sa farba hliníkového filtra (mriežky) môže zmenit. Taká zmena farby neznamená, že filter nefunguje správne, a že sa musí vymenit.

Protitukový filter

Protitukový filter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

Pri niektorých modeloch je použitý akrylový filter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade velmi intenzívneho používania.

Uhlíkový filter

Uhlíkový filter sa používajú iba vtedy, ak odsávač pár nie je pripojený na ventilačný komín. Uhlíkový filter je schopný absorbovať pachy až určitú absorpčnú hladinu – nasýtenie. Uhlíkové filtre sa nesmú umývať, nie sú vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 3-4 mesiace alebo častejšie, ak sa odsávač pár využíva intenzívne.

Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení. Výmena osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto príručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.

ZÁRUKA, POPREDAJNÝ SERVIS

Záruka

Záruka sa poskytuje podľa podmienok uvedených v záručnom liste. Výrobcą neodpoyeda za akekolvek skody spôsobene nespravnym zaobchádzaním a používaním výrobku.

Servis

• Výrobca zařiadenia odporúča, aby všetky opravy a nastavovania výrobku vzdy vykonaval, továrenský servis alebo autorizovaný servis výrobcu. Z bezpecnostných dôvodov neopravujte spotrebić svojpo-mocnym spôsobom.
• Opravy vykónávané osobami, ktoré nemajú požadované kvalifikacie, môže predstavovat vázne nebezpečenstvo pre použivatel'a zariadenia.
• Minimálna lehota platnosti záruky, na zariadenie ponúkané yýrobcom, dovozcom alebo opravneným zástupcom, je uvedena v zaručnom liste.
• Záruka na zariadenie prestáva platit v dôsledku vykonania adaptacie, prerobenia zariadenia, poškodenia plomb alebo inych ochrán a zabezpečení zariadenia alebo jeho časti alebo v dôsledku inych nepovolených zaşahov do zariadenia, vykonanych v rozpore z použivatelskou priruckou.

Nahlásenie opravy a pomoc v prípade poruchy

Ak je potrebné zariadenie opravit, obrátte sa na autorizovaný servis. Kontaktné údaje servisu, vratane kontaktného telefonneho čisla, su uvedene y zarucnom liste. Pred tým, ako sa obratite na servis, priprav-te seriové číslo zarjadenia, ktoré je uvedene na vyrobnom štitku. Na ul'ahcenie ho prepiste tu:

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EC
  • smernica RoHS 2011/65/EC

Zariadenie je označené symbolom ca má vyhlásenie o zhode na kontrolu príslušným orgánom dohládu nad trhom.
