NÁVOD K OBSLUZE KH 694 616 E AMICA

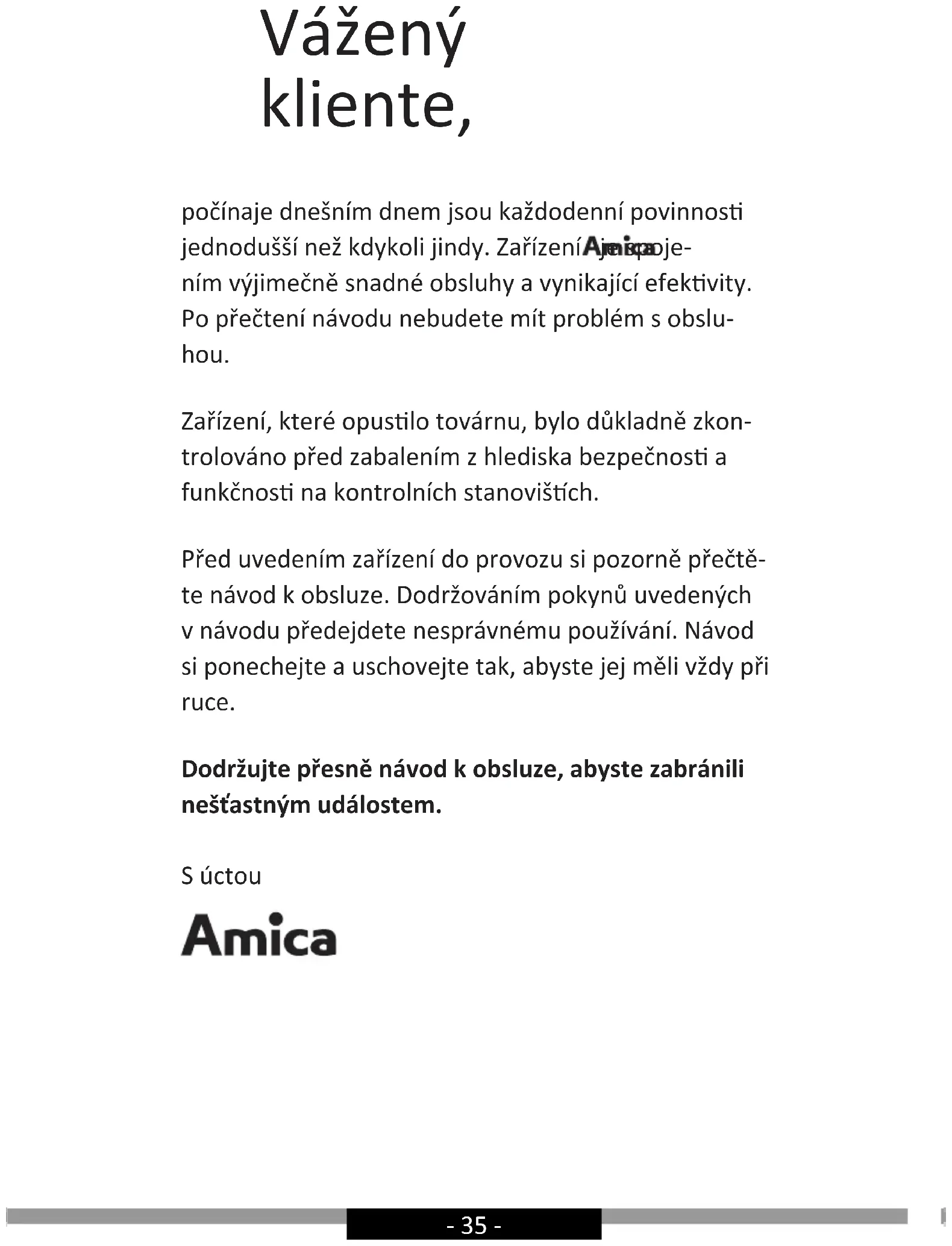

• Niederspannungsrichtlinie 2014/35/EG• Elektromagnetische Verträglichkeit 2014/30/EG• ErP – Richtlinie 2009/125/EG• Richtlinie RoHS 2011/65/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwa- chungsbehörden.- 35 - Vážený kliente, počínaje dnešním dnem jsou každodenní povinnos jednodušší než kdykoli jindy. Zařízení je spoje- ním výjimečně snadné obsluhy a vynikající efekvity. Po přečtení návodu nebudete mít problém s obslu- hou. Zařízení, které opuslo továrnu, bylo důkladně zkon- trolováno před zabalením z hlediska bezpečnos a funkčnos na kontrolních stanovišch. Před uvedením zařízení do provozu si pozorně přečtě- te návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce. Dodržujte přesně návod k obsluze, abyste zabránili nešťastným událostem. S úctou- 36 -

• Odsavač používejte teprve po přečtení tohoto ná- vodu!

• Zařízení je určeno výlučně pro domácí použití.

• Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkčnost zařízení.

• Výrobce nenese žádnou odpovědnost za even- tuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.

• Kuchyňský odsavač slouží k odstraňování kuchyň- ských výparů. Nepoužívejte jej pro jiné účely.

• Odsavač pracující v odtahovém režimu napoj- te na příslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontova- né potrubí odvádějící vzduch ven. Délka potru- bí (nejčastěji roura Ø 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v režimu pohlcovače.

• Odsavač pracující jako pohlcovač vyžaduje l- tr s aktivním uhlím. V tomto případě není nutná montáž potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).

• Odsavač má nezávislé osvětlení a odtahový venti- látor s možností nastavení jedné z několika rych- lostí otáček.

• V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu- 37 - udrží hmotnost odsavače. Některé modely odsa- vačů jsou velmi těžké.

• Montážní výška zařízení nad elektrickou deskou je uvedena v technickém listu (technické speci- kaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).

• Pod kuchyňským odsavačem nenechávejte ote- vřený plamen při sundávání nádobí z hořáku, na- stavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebez- pečnou koncentraci tepla.

• Na pokrmy připravované na tuku neustále do- hlížejte, protože rozehřátý tuk se může snadno vznítit.

• Před každým čištěním, výměnou ltru nebo před zahájením opravy vyjměte zástrčku zařízení ze zásuvky.

• Protitukový ltr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu- kem je lehce hořlavý.

• Pokud jsou v místnosti v provozu kromě odsava- če jiná zařízení s neelektrickým napájením (např. kamna na kapalné palivo, průtokové ohříva- če, termy), zajistěte dostatečné větrání (přívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zaří- zení, závislých na vzduchu v místnosti, je v místě postavení těchto zařízení podtlak nanejvýš 0,004 milibaru (tento bod neplatí, pokud kuchyňský od- savač používáte jako pohlcovač pachů).

• Odsavač nemá sloužit jako plocha pro opření se osob nacházejících se v kuchyni.

• Okap často čistěte jak z vnějšku, tak i uvnitř (ALE- SPOŇ JEDNOU ZA MĚSÍC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Ne- dodržování zásad týkajících se čištění odsavače a výměny ltrů způsobuje nebezpečí požáru.

• Pokud se napájecí kabel poškodí, musí být vymě- něn ve specializovaném servisu.- 38 -

• Zajistěte možnost odpojení zařízení od elektric- kého napájení vytažením zástrčky nebo vypnu- tím dvoupólového vypínače.

• Toto zařízení není přizpůsobeno používání osoba- mi (včetně dětí) s omezenou fyzickou, smyslo- vou nebo psychickou schopností nebo osobami s nedostatečnými zkušenostmi a znalostí zařízení, ledaže jej používají pod dohledem nebo v sou- ladu s návodem k používání zařízení, předaným osobami zodpovídajícími za jejich bezpečnost.

• Všímejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.

• Zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napájení.

• Před montáží roztáhněte a vyrovnejte síťový ka- bel.

• Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.

• Před připojením odsavače k elektrickému napáje- ní vždy zkontrolujte, zda je síťový kabel správně nainstalován a zda NEBYL přimáčknutý odsava- čem při montáži. NEPŘIPOJUJTE zařízení k elek- trické síti před ukončením montáže.

• Je zakázáno používat odsavač bez namontova- ných hliníkových protitukových ltrů.

• Přísně je zakázáno připravovat pod odsavačem pokrmy na otevřeném ohni (ambování).

• V rámci nutnosti použití technických a bezpeč- nostních opatření týkajících se odvádění spalin dodržujte přesně předpisy vydané kompetentní- mi místními orgány.

• Neutažení šroubů a upevňovacích prvků podle těchto pokynů může vést k ohrožení zdraví a ži- vota.

• Závěsné odsavače fungují pouze v režimu pohl- covače pachů

• POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.- 39 - VYBALENÍ Zařízení bylo po dobu přepravy za- bezpečeno proti poškození. Po vy- balení zařízení odstraňte části obalu způsobem, který neohrožuje životní prostředí. Všechny materiály použité na obal jsou stoprocentně neškodné pro život- ní prostředí a jsou vhodné pro zpětné získání a byly označeny příslušným symbolem. Upozornění! Obalové materiály (polyetylenové sáč- ky, pěnový polystyren apod.) nenechávejte při vy- balování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH

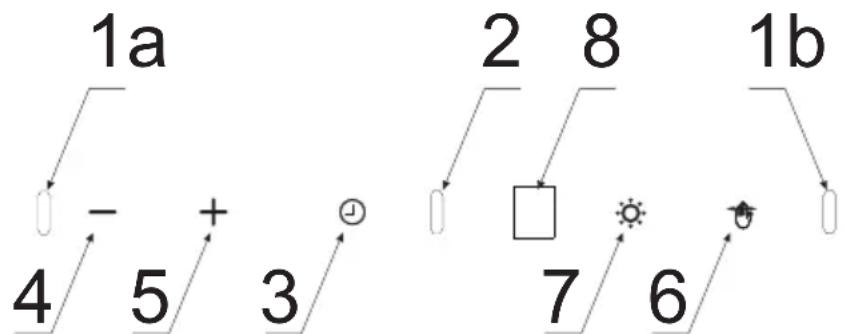

ZAŘÍZENÍ Toto zařízení je označeno v souladu s evropskou směrnicí 2012/19/ES. Ta- kové označení znamená, že toto zaří- zení se po ukončení životnosti nesmí vyhazovat společně s jiným domác- ním odpadem. Uživatel je povinen odevzdat jej do sběrny použitých elektrických a elek- tronických zařízení. Provádějící sběr, včetně míst- ních sběren, obchodů a obecních úřadů, tvoří sys- tém umožňující odevzdávání těchto zařízení. Příslušné nakládání s použitými elektrickými a elek- tronickými zařízeními zabraňuje negativním násled- kům pro lidské zdraví a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařízení.- 35 - OBSLUHA Ovládání odsavače Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí se nachází také níže:

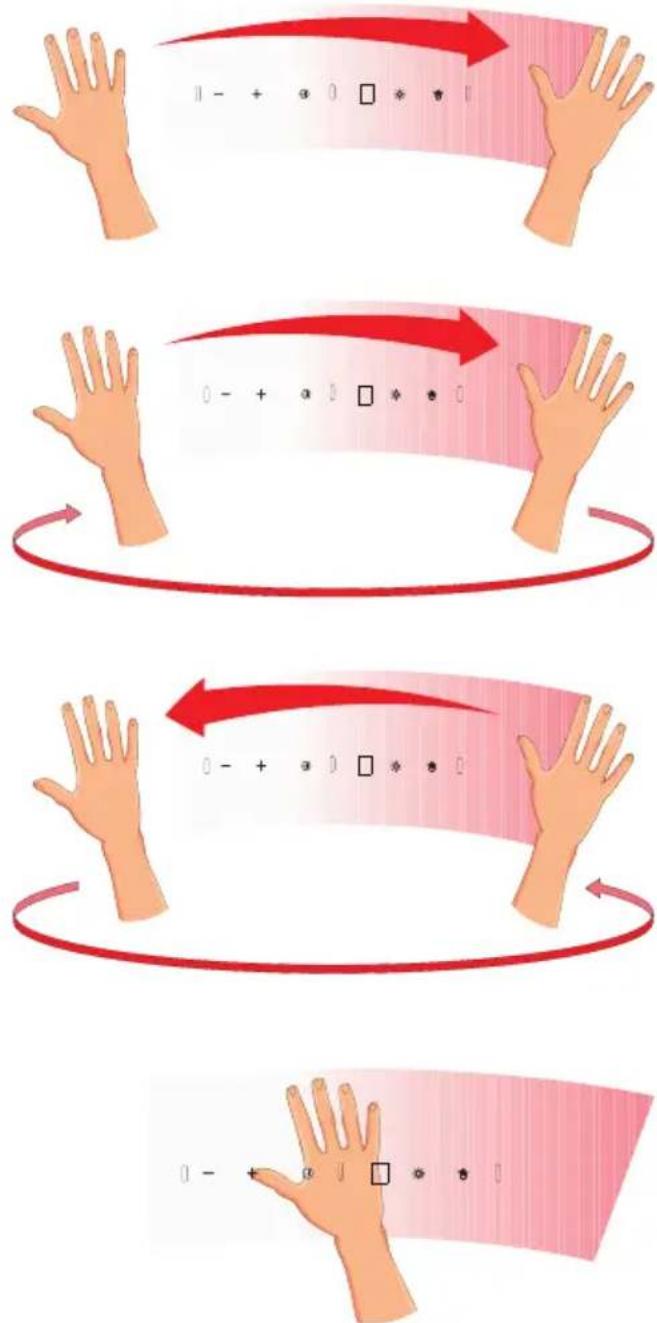

21a Zařízení je vybaveno senzory pro ovládání gesty (1a, 1b, 2) a displejem (8). Ovládací panel je vybaven senzory. Jejich funkce jsou popsány níže: 3– Senzor Timer (opožděné vypnutí odsavače) 4– Senzor změny rychlosti o úroveň níže 5– Senzor změny rychlosti o úroveň výše 6– Senzor gest 7– Senzor ovládání osvětlení Po připojení zařízení k napájení se na chvíli rozsvítí všechny symboly, displej také ukáže . Pak všechny symboly a displej zhasnou, na pane- lu svítí jen senzor ovládání gesty . Odsávač se přepne do pohotovost- ního režimu, což bude signalizováno tečkou na displeji. Chcete-li zapnout turbínu zařízení, dotkněte se v pohotovostním režimu senzoru . Rychlosti možné pro nastavení:

• Nejnižší rychlost (1). Tuto rychlost používejte při malém množství páry.

• Střední rychlosti (2-3). Tuto rychlost používejte při středním množ- ství páry, například při vaření více pokrmů najednou.

• Režim Turbo ( )– Tuto rychlost používejte při největším množství páry, například při smažení nebo grilování. Rychlosti můžete měnit pomocí senzorů a . Upozornění! Turbo mód je aktivní jen 5 minut, pak se chod automaticky sníží na stupeň 3. Chcete-li vypnout turbínu zařízení, při aktivním chodu se několikrát dotkněte senzoru , dokud se na displeji nezobrazí . Senzorem se zapíná a vypíná osvětlení.- 36 - Změna intenzity světla Po připojení zařízení k napájení se digestoř nachází v počátečním sta- vu. V tomto stavu můžete změnit intenzitu světla, za tímto účelem se dotkněte senzoru , světlo se zapne, pak stejný senzor několik sekund přidržte, jas se změní, znovu přidržte senzor několik sekund, osvětlení opět změní jas. Osvětlení má několik úrovní jasu. Změna barvy světla V pohotovostním režimu přidržte 2 sekunde senzory a , na disple- ji se objeví a začne blikat „L“. Nyní senzory + a - nastavte příslušnou barvu světla. Chcete-li barvu potvrdit, stačí počkat 3 sekundy. Rozsah barev je 3000 až 7000 K. Časovač (odložené vypnutí digestoře) Tato funkce slouží k opožděnému vypnutí motoru odsavače. Tuto funk- ci použijte po ukončení vaření, abyste očistili vzduch v místnosti od výparů. Chcete-li povolit funkci odložení, když je odsávač v libovolné rychlosti, přidržte 3 sekundy senzor . Digestoř se asi po 15 minutách automaticky vypne. Ovládání gesty Po připojení zařízení k napájení je funkce ovládání gesty aktivní, indi- kuje to podsvícený senzor gest . Chcete-li vypnout funkci ovládání gesty, dotkněte se senzoru . Chcete-li opět zapnout funkci ovládání gesty, dotkněte se senzoru podruhé. Pomocí gest můžete ovládat rychlost turbíny odsavače a osvětlení. Když je aktivní funkce ovládání gesty, můžete také ovládat zařízení klasic- kým způsobem, použitím vhodných senzorů. Ovládání gesty funguje správně, když provádíte mávnutí otevřenou dlaní ve vzdálenosti asi 5-10 cm od povrchu ovládacího panelu. Upozornění: Při nastavování příslušných otáček turbíny musí pohyb ruky zahrnovat čidla (obrázek č. 4, položky 1a a 1b). Oblast, nad kterou je třeba mávnout dlaní, je označena na nákresech v další části návodu. Když zapnutí stanovené funkce (například v režimu turbo) vyžaduje několikeré mávnutí dlaní, provádějte zpětné mávnutí v delší vzdálenosti od ovládacího panelu nebo se vyhněte senzorům). Mávnutí dlaní nesmí být příliš rychlé. Nejlépe, když jedno mávnutí trvá asi 1 sekundu.- 37 - Chcete-li aktivovat poho- tovostní režim, přejeďte rukou zleva doprava. Na displeji se zobrazí . Chcete-li zapnout turbínu zařízení nebo zvýšit její rychlost, mávněte dlaní v režimu StandBy něko- likrát zleva doprava. Na displeji se zobrazí aktuální rychlost s každým mávnu- tím dlaní. Chcete-li vypnout turbínu zařízení nebo snížit její rychlost, mávejte dlaní v režimu StandBy zpra- va doleva několikrát, až se na displeji zobrazí . Mávněte dlaní ještě jednou, odsavač se úplně vypne (funkce ovládání gesty bude nadále aktiv- ní) Chcete-li osvětlení za- pnout nebo vypnout, zakryjte rukou senzor 2 (držte ruku ve vzdálenosti asi 10 cm od panelu).- 41 - Jiné důležité informace o obsluze odsavače Provoz jako pohlcovač: V tomto provozním režimu se přeltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom- to nastavení nainstalujte uhlíkový ltr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlav- ně v komínových odsavačích). Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraň- te eventuální uhlíkový ltr. Odsavač je připojen k otvoru odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalikovanému pracovníkovi. Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normál- ních podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování. Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univer- zálních odsavačů vyžaduje manuální změnu provozního režimu odsava- če. Způsob změny tohoto režimu je znázorněn na obrázku 8. Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Ná- bytkové a teleskopické odsavače pracující jako pohlcovač vyžadují mon- táž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn ltrovaný vzduch. Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.- 42 -

Údržba Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový ltr a ltr s aktivním uhlím čistily a měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.

• Nepoužívejte rozpouštědla a alkohol, protože by mohly zmatnit lako- vané povrchy.

• Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové oceli.

• Nepoužívejte tvrdý, drsný hadřík.

• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky. Upozornění: Po několika mytích v myčce se může změnit barva hliníko- vého ltru. Změna barvy neznamená odchylku a nutnost jeho výměny. Protitukový ltr Protitukový ltr čistěte jednou za měsíc během normálního provozu od- savače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem. Demontáž protitukového ltru je znázorněna na obrázku 5. U některých modelů se používá akrylový ltr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání. Uhlíkový ltr Uhlíkový ltr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa- chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za 3-4 měsíce nebo častěji v případě výjimečně intenzivního používání. Demontáž uhlíkového ltru je znázorněna na obrázku 6. Osvětlení Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Výměna žárovek je znázor- něna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvět- lovacího modulu může provést pouze autorizovaný servis.- 43 -

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobené nesprávným zacházením s výrobkem. Servis

• Výrobce zařízení doporučuje, aby všechny opravy a seřizovací čin- nosti prováděl tovární servis nebo autorizovaný servis výrobce. Z bezpečnostních důvodů neopravujte zařízení vlastními silami.

• Opravy osobami bez požadované kvalikace mohou představovat vážné nebezpečí pro uživatele zařízení.

• Minimální doba platnosti záruky na zařízení nabízené výrobcem, do- vozcem nebo oprávněným zástupcem je uvedena v záručním listu.

• Zařízení ztrácí záruku v důsledku svépomocných adaptací, úprav, po- rušení plomb nebo dalších zabezpečení přístroje nebo jeho částí a dalších svépomocných zásahů do zařízení v rozporu s návodem k obsluze. Oznámení poruchy a pomoc v případě závady Potřebuje-li zařízení opravit, kontaktujte servis. Kontaktní údaje servisu včetně telefonního čísla se nacházejí v záručním listu. Před kontaktem si připravte výrobní číslo zařízení, nachází se na výrobním štítku. Pro pohodlí si ho přepište níže: Prohlášení výrobce Producent tímto prohlašuje, že tento výrobek splňuje základní poža- davky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC

• směrnice o elektromagnetické kompatibilitě 2014/30/EC

• směrnice ErP - 2009/125/EC
