FRV 50 ME - Visokotlačni čistilec Kärcher - Brezplačna navodila za uporabo

Znamka	Kärcher
Model	FRV 50 ME
Vrsta izdelka	Čistilnik površin za visokotlačne čistilnike
Uporaba	Čiščenje talnih površin
Največji tlak vode	25 MPa (250 barov)
Najvišja temperatura vode	85 °C
Kompatibilna velikost šobe	036 - 125 (odvisno od paketa šob)
Rotacijska roka	Da, dve šobi
Odvod odpadne vode	Preko cevi (največja višina 1 m)
Začetna montaža	Kratek nastavek za ročaj z rotacijskim regulatorjem; dolg nastavek za ročaj brez regulatorja
Mazanje	Pred montažo namažite tesnilne obroče
Vzdrževanje	Po uporabi sperite s čisto vodo; zaščitite pred zmrzaljo; ne deformirajte ščetin
Skladiščenje	Ne puščajte ležati na krtači
Varnost	Ne usmerjajte curka proti ljudem, živalim ali električnim napeljavam; počakajte na zaustavitev rotacijske roke pred posegom; nosite rokavice in očala
Stopnje nevarnosti	Nevarnost, Opozorilo, Previdnost, Pozor
Nadomestni deli	Šobe, tesnilni obročki, cev, krtača (ref. 6.371-011.0), paket šob
Dodatki	Cevno pritrditev, zbiralnik nečistoč, nosilec cevi, podaljševalna cev
Garancija	Glejte celotna navodila
Teža	Približno 5 kg
Mere	Približno 50 x 30 x 20 cm

Pogosto zastavljena vprašanja - FRV 50 ME Kärcher

Kako namestiti šobe na rotacijsko roko?

Vstavite tesnilni obroček v zarezo rotacijske roke, namestite šobo in nato privijte matico. Prilagodite ravni ključ šobe vzporedno z rotacijsko roko. Uporabite priloženi ključ za privijanje matice (odprtina 22 mm).

Kakšen je največji tlak vode?

Največji tlak vode je 25 MPa (250 barov). Ne presegajte tega tlaka.

Ali lahko s tem čistilnikom površin uporabljam vročo vodo?

Da, najvišja temperatura vode je 85 °C. Po uporabi z vročo vodo ohladite napravo tako, da jo 2 minuti splaknete s hladno vodo.

Kaj storiti, če se rotacijska roka ne vrti?

Preverite, ali so čistilne šobe umazane. Če so zamašene, jih očistite. Prepričajte se, da je tlak vode zadosten.

Zakaj sesalna moč upada?

To je lahko posledica obrabljene krtačne krone (zamenjajte), zamašenega sesalnega kanala ali cevi (očistite) ali zamašene injektorske šobe (očistite).

Kako vzdrževati čistilnik površin?

Po vsaki uporabi sperite vodilna kolesa s čisto vodo, nato jih poškropite z mazalnim oljem. Napravo zaščitite pred zmrzaljo in je ne puščajte ležati na krtači.

Kateri dodatki so na voljo?

Dodatki: cevno pritrditev (ref. 2.642-528.0), zbiralnik nečistoč (2.642-532.0), nosilec cevi (2.042-001.0), krtača FRV 50 ME (6.371-011.0), podaljševalna cev (4.441-040.0).

Kako izbrati pravi paket šob?

Odčitajte velikost šobe na identifikacijski ploščici vašega visokotlačnega čistilnika. Izberite ustrezen paket iz tabele v navodilih (npr. velikost 036-040 → paket 2.431.0).

Kakšna so pomembna varnostna navodila?

Nikoli ne usmerjajte curka proti ljudem, živalim, električnim napeljavam ali napravi sami. Nosite rokavice in zaščitna očala. Počakajte na popolno zaustavitev rotacijske roke, preden posegate.

Kako priključiti čistilnik površin na visokotlačni čistilnik?

Namažite tesnilne obročke nastavka, privijte pištolo ročaja čistilnika na čistilnik površin in ročno trdno zategnite (ali z uporabo ploščatega ključa 27 mm).

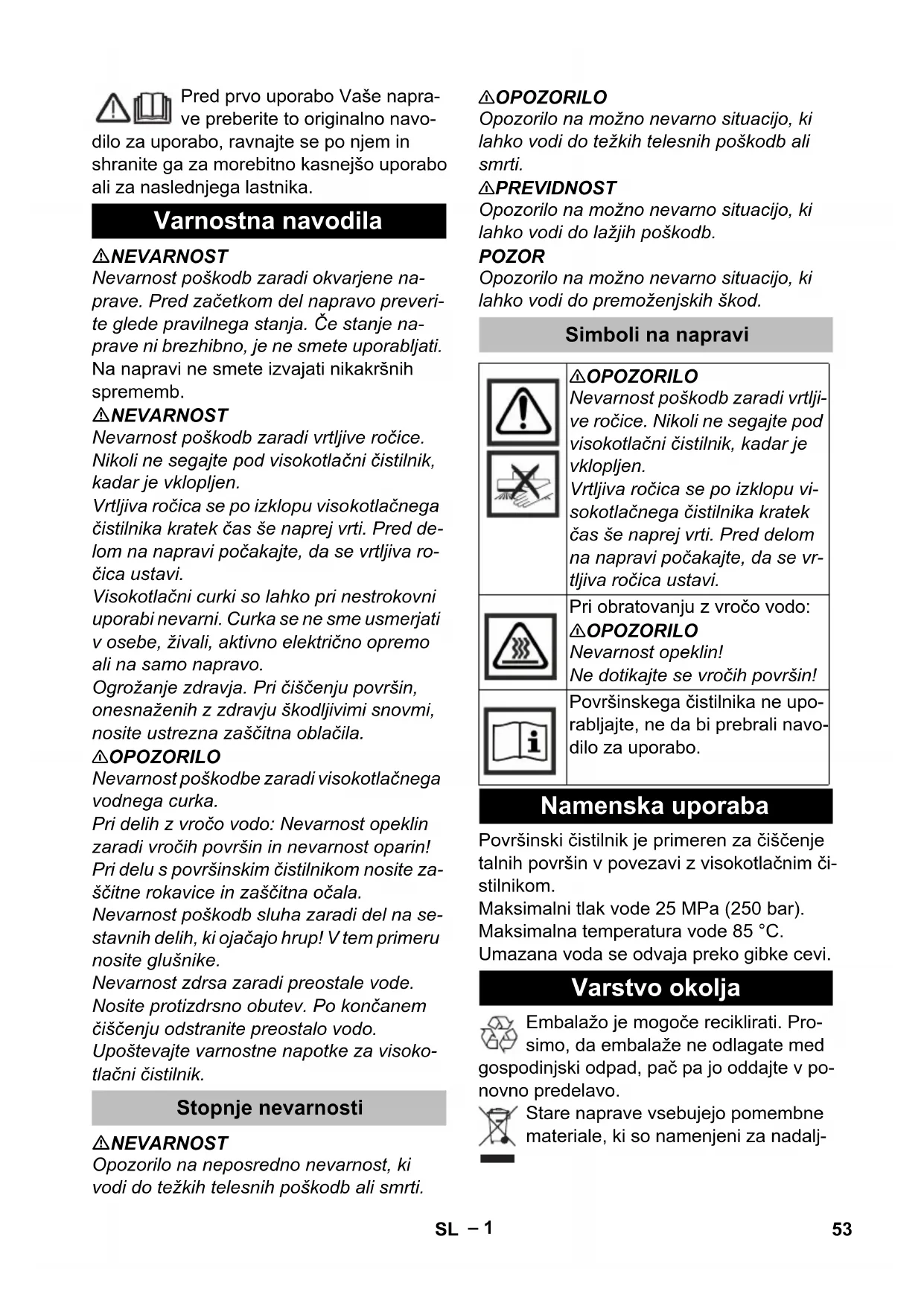

NAVODILA ZA UPORABO FRV 50 ME Kärcher

Pred prvo uporabo Vaše napra-ve preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Varnostna navodila

⚠NEVARNOST

Nevarnost poškodb zaradi okvarjene na-prave. Pred začetkom del napravo preveri-te glede pravilnega stanja. Če stanje na-prave ni brezhibno, je ne smete uporabljati. Na napravi ne smete izvajati nikakršnih sprememb.

⚠️NEVARNOST

Nevarnost poškodb zaradi vrtljive ročice. Nikoli ne segajte pod visokotlačni čistilnik, kadar je vklopljen.

Vrtljiva ročica se po izklopu visokotlačnega čistilnika kratek čas še naprej vrti. Pred delom na napravi počakajte, da se vrtljiva ročica ustavi.

Visokotlačni curki so lahko pri nestrokovni uporabi nevarni. Curka se ne sme usmerjati v osebe, živali, aktivno električno opremo ali na samo napravo.

Ogrožanje zdravja. Pri čiščenju površin, onesnaženih z zdravju škodljivimi snovmi, nosite ustrezna zaščitna oblačila.

△OPOZORILO

Nevarnost poškodbe zaradi visokotlačnega vodnega curka.

Pri delih z vročo vodo: Nevarnost opeklin zaradi vročih površin in nevarnost oparin! Pri delu s površinskim čistilnikom nosite zaščitne rokavice in zaščitna očala.

Nevarnost poškodb sluha zaradi del na se- stavnih delih, ki ojačajo hrup! V tem primeru nosite glušnike.

Nevarnost zdrsa zaradi preostale vode.

Nosite protizdrsno obutev. Po končanem čiščenju odstranite preostalo vodo.

Upoštevajte varnostne napotke za visokotlačni čistilnik.

Stopnje nevarnosti

⚠️NEVARNOST

Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Simboli na napravi

△OPOZORILO

Nevarnost poškodb zaradi vrtljive ročice. Nikoli ne segajte pod visokotlačni čistilnik, kadar je vklopljen.

Vrtljiva ročica se po izklopu visokotlačnega čistilnika kratek čas še naprej vrti. Pred delom na napravi počakajte, da se vrtljiva ročica ustavi.

Pri obratovanju z vročo vodo:

△OPOZORILO

Nevarnost opeklin!

Površinskega čistilnika ne uporabljajte, ne da bi prebrali navodilo za uporabo.

Namenska uporaba

Površinski čistilnik je primeren za čiščenje talnih površin v povezavi z visokotlačnim čistilnikom.

Maksimalni tlak vode 25 MPa (250 bar).

Maksimalna temperatura vode 85 °C.

Umazana voda se odvaja preko gibke cevi.

Varstvo okolja

Embalažo je mogoče reciklirati. Pro- simo, da embalaže ne odlagate med odinjski odpad, pač pa jo oddajte v po- o predelavo.

Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave zavrzite s pomočjo ustreznih zbiralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

Za omogočanje nemotenega dela z vašim visokotlačnim čistilcem, morate uporabiti primerne visokotlačne šobe.

Napotek:

Potrebni paketi šobe so prilagojeni ustreznemu visokotlačnemu čistilniku in se morajo posebej naročiti.

Slika 1, glejte stran ovitka

1 Velikost šobe (primer)

→ Velikost šobe odčitajte s tipske tablice visokotlačnega čistilnika.
→ Paket šob, ki ustreza visokotlačnemu čistilniku, izberite iz naslednje tabele.

Velikostšobe visokotlačnega či-stilnika	Paket šob Velikostšobe paketašob
036...040 2.64	2-431.0 2x10 + 20
041...045 2.64	2-432.0 2x11 + 23
046...050 2.64	2-433.0 2x12 + 26
051...080 2.64	2-982.0 2x20 + 40
081...100 2.64	3-769.0 2x30 + 40
101...125 2.64	3-768.0 2x38 + 50

Montiranje paketa šobe

Slika 2, glejte stran ovitka

1 Obročno tesnilo
2 Vrtljiva ročica
3 Šoba
4 Prekrovna matica

→ Obročno tesnilo vstavite v utor vrtljive ročice.
→ Nataknite šobo.
→ Šobo s prekrovno matico rahlo privijte.

Napotek:

Izstopni curek mora biti naravnan vzpore-dno z vrtljivo ročico.

Slika 3, glejte stran ovitka

→ Ključno površino šobe (zev 10) narav-najte vzporedno z vrtljivo ročico.
→ Prekrovno matico (zev 22) z vijačnim ključem trdno pritegnite.
→ Postopek ponovite na drugi vrtljivi ročici.

Napotek:

Šob površinskega čistilnika ne nameščajte na brizgalno cev visokotlačnega čistilnika.

Slika 4, glejte stran ovitka

1 Injektorska šoba
2 Matični ključ

→ Injektorsko šobo z matičnim ključem uvijte v injektor in močno (8 Nm) pritegnite. Matični ključ je priložen kompletu šob.

Uporaba

Slika 5, glejte stran ovitka

1 Ročna brizgalna pištola z vrtljivim regulatorjem
2 Ročna brizgalna pištola brez vrtljivega regulatorja
3 Mazalka, kratka
4 Mazalka, dolga

Ob dobavi je v napravo vgrajena mazalka za uporabo z ročno brizgalno pištolo z vrtljivim regulatorjem.

Za uporabo ročne brizgalne pištole brez vrtljivega regulatorja morate odviti kratko šobo in jo zamenjati s priloženo dolgo šobo.

Pred vgradnjo namastite obročna tesnila šobe.

Slika 6, glejte stran ovitka

→ Ročno brizgalno pištolo visokotlačnega čistilnika priključite na površinski čistilnik in jo ročno privijte.
Po potrebi jo trdno privijte z vijačnim ključem (zev ključa 27).

PREVIDNOST

Na priključku gibke cevi izstopa močan curek umazane vode. Površinskega čistilnika ne uporabljajte brez gibke cevi.

Slika 7, glejte stran ovitka

→ Obročno tesnilo na koncu gibke cevi pred montažo namastite s priloženo maščobo.
→ Priloženo gibko cev vtaknite v priključek gibke cevi površinskega čistilnika in zavarujte s sukanjem.
→ Drug konec gibke cevi speljite do odtoka in fiksirajte s priloženim velcro trakom.

Napotek:

Če je mogoče, gibko cev položite brez nagiba. Maksimalna višina črpanja odpadne vode znaša 1 m.

S priloženim velcro trakom se lahko prosti konec gibke cevi fiksira (na primer na od-točni mrežici).

Po potrebi uporabite podaljševalno gibko cev (glejte „Pribor“).

→ Ročno brizgalno pištolo in držalo površinskega čistilnika pri delu držite z obema rokama.
→ Površinski čistilnik vodite tako, da tesno nalega na površino, ki jo je potrebno očistiti.

Ustavitev obratovanja

→ Po obratovanju z vročo vodo, naj se površinski čistilnik ohlaja tako, da 2 minuti obratuje s hladno vodo.
→ Po potrebi površinski čistilnik in gibko cev za odsesavanje splaknite s čisto vodo.

Nega

→ Napravo zaščitite pred zmrzaljo.
→ Pazite, da se ščetine pri skladiščenju ne deformirajo.

Napotek:

Da zagotovite trajno dober rezultat sesanja, čistilnika površin po uporabi ne odlagajte na krtačni venec.

→ Vodilna kolesa po uporabi splaknite s čisto vodo in jih potem, ko se posušijo, napršite s polzečim oljem.

Pribor

Pribor: Naročniška šte-	vilka
Pritrditev gibke cevi (pri-sesek za pritrditev na gladkih površinah)	2.642-528.0
Lovilnik umazanije (lo-čilnik grobe umazanije)	2.642-532.0
Držalo gibke cevi (sten-ska pritrditev)	2.042-001.0
Krtačni venec FRV 50 ME	6.371-011.0
Podaljševalna gibka cev	4.441-040.0

Pomoč pri motnjah

Vrtljiva ročica se ne vrti:

→ Utičnim ključem uvijte injekcionu mlaznicu u injektor i pritegnite rukom (8 Nm). Utični ključ je priložen uz komplet mlaznica.
