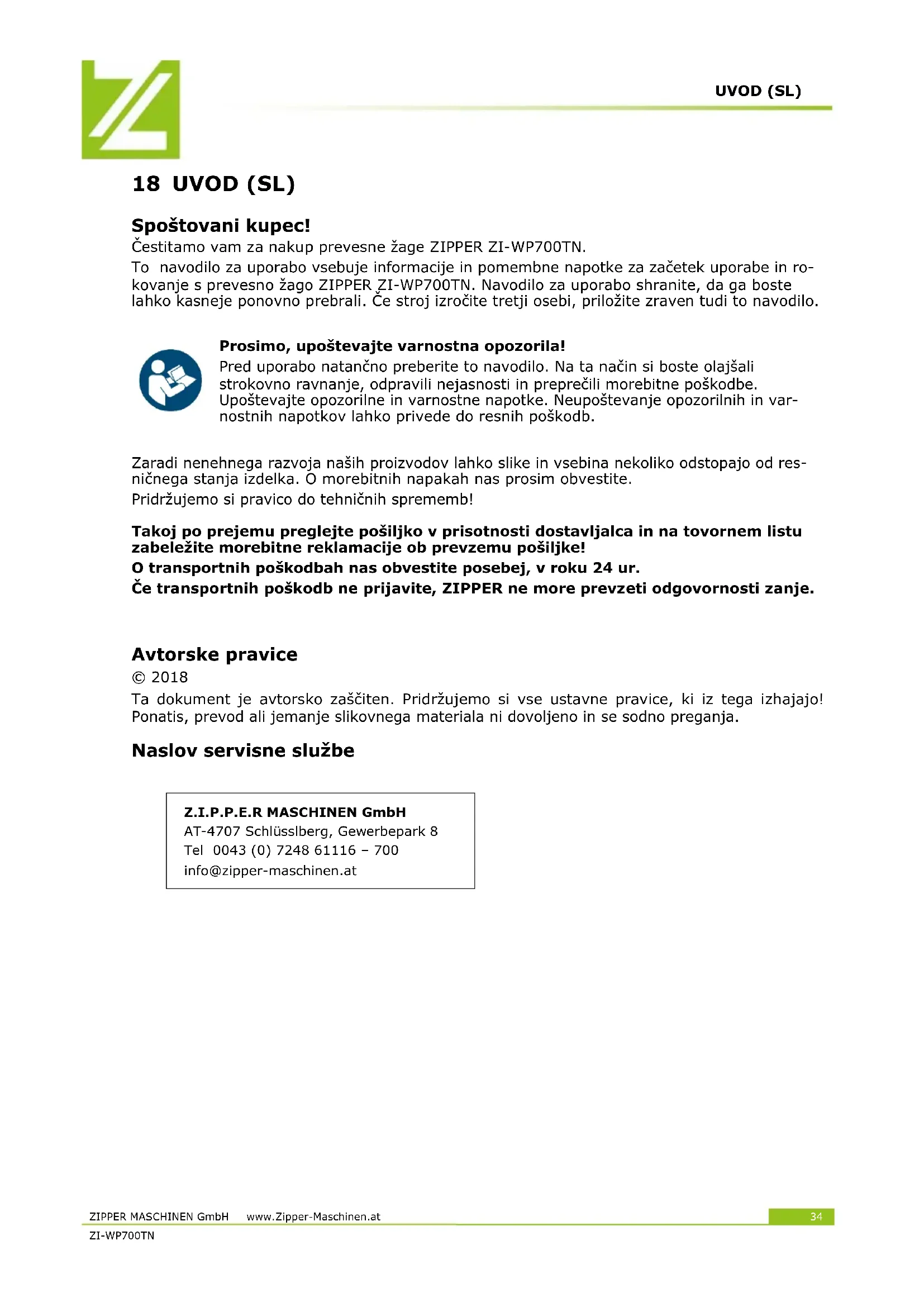

• Exchange saw bladeUVOD (SL) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 34 ZI-WP700TN 18 UVOD (SL) Spoštovani kupec! Čestitamo vam za nakup prevesne žage ZIPPER ZI-WP700TN. To navodilo za uporabo vsebuje informacije in pomembne napotke za začetek uporabe in ro- kovanje s prevesno žago ZIPPER ZI-WP700TN. Navodilo za uporabo shranite, da ga boste lahko kasneje ponovno prebrali. Če stroj izročite tretji osebi, priložite zraven tudi to navodilo.

Prosimo, upoštevajte varnostna opozorila! Pred uporabo natančno preberite to navodilo. Na ta način si boste olajšali strokovno ravnanje, odpravili nejasnosti in preprečili morebitne poškodbe. Upoštevajte opozorilne in varnostne napotke. Neupoštevanje opozorilnih in var- nostnih napotkov lahko privede do resnih poškodb. Zaradi nenehnega razvoja naših proizvodov lahko slike in vsebina nekoliko odstopajo od res- ničnega stanja izdelka. O morebitnih napakah nas prosim obvestite. Pridržujemo si pravico do tehničnih sprememb! Takoj po prejemu preglejte pošiljko v prisotnosti dostavljalca in na tovornem listu zabeležite morebitne reklamacije ob prevzemu pošiljke! O transportnih poškodbah nas obvestite posebej, v roku 24 ur. Če transportnih poškodb ne prijavite, ZIPPER ne more prevzeti odgovornosti zanje.

Avtorske pravice © 2018 Ta dokument je avtorsko zaščiten. Pridržujemo si vse ustavne pravice, ki iz tega izhajajo! Ponatis, prevod ali jemanje slikovnega materiala ni dovoljeno in se sodno preganja. Naslov servisne službe

Z.I.P.P.E.R MASCHINEN GmbH AT-4707 Schlüsslberg, Gewerbepark 8 Tel [phone] – 700 [e-mail] ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 35 ZI-WP700TN 19 VARNOST Stroj uporabljajte samo v tehnično brezhibnem stanju in v skladu z namenom uporabe. Mot- nje, ki bi lahko ogrozile varno delo s strojem, dajte takoj odstraniti! Na splošno je prepovedano menjati ali onemogočiti varnostnotehnično opremo na stroju! Stroj je namenjen izključno za naslednje dejavnosti: rezanje okroglega lesa, polen in drugih lesenih materialov. Opozorila glede kvalitete obdelovancev: - V obdelovancu ne sme biti tujkov, kot so npr. žeblji. - Naenkrat lahko obdelujete samo en obdelovanec, ne glede na njegove dimenzije! Ne smete hkrati obdelovati več obdelovancev, tudi, če so v snopih. - Če je obdelovanec upognjen, ga položite na odlagalno površino tako, da je zunanji rob upogiba obrnjen proti krožni žagi. Na ta način boste zmanjšali možnost zagozditve in povratnega udarca obdelovanca. Za materialno škodo ali poškodbe, ki so posledica kakršnega koli drugega načina u- porabe ali uporabe, ki ne upošteva zgoraj navedenih napotkov, ZIPPER-MASCHINEN ne prevzema nikakršnih odgovornosti in garancij.

Delovni pogoji: Stroj je namenjen za uporabo v naslednjih pogojih: Relativna vlaga: maks. 50 % Temperatura +5° C do +40° C Nadmorska višina do 1.000 m Nenamenska uporaba oz. neupoštevanje napotkov in načina dela s strojem, ki je pred- stavljeno v tem navodilu, vodi v takojšnjo ugasnitev vseh pravic iz garancije in pravic do povračila škode nasproti firmi ZIPPER GmbH. Nedopustna uporaba: - obratovanje stroja na neravni in/ali drseči podlagi - spremembe konstrukcije stroja - demontaža ali izklapljanje zaščitnih naprav - obratovanje stroja brez predvidenih zaščitnih naprav - spreminjanje ali onemogočanje varnostnotehnične opreme na stroju - delo s strojem v pogojih, kjer obstaja nevarnost eksplozije

19.1 Varnostni napotki

Opozorilne table in/ali nalepke na stroju, ki so nečitljive ali so bile odstranjene, je potrebno takoj zamenjati! Lokalni zakoni in odredbe lahko predpisujejo najnižjo dovoljeno starost rokovalca in na ta način omejijo uporabo tega stroja! Da bi se izognili nepravilnemu delovanju, okvaram in ogrožanju zdravja, OBVEZNO upošte- vajte naslednje ukrepe za varno delo s strojem: - S strojem delajte le v dobro prezračenih prostorih ali na prostem. - Stroj postavite na ravno podlago, kjer ne zdrsuje in ni tresljajev. - Poskrbite da bo delovni prostor dobro osvetljen. - Pred vsako uporabo preverite, če je stroj v brezhibnem stanju (če je žagin list dobro vpet, če so vijaki dobro pritrjeni itd.). - Skrbno preverite žagin list in se prepričajte, da ni zlomljen. - Če stroj teče, ga nikoli ne pustite brez nadzora. - S strojem lahko rokujejo samo osebe, ki so za to usposobljene. Poskrbite, da se ne- pooblaščene osebe, še posebej pa otroci nahajajo na dovolj veliki varnostni razdalji od stroja.MONTAŽA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 36 ZI-WP700TN - Pri delu s strojem nosite ustrezno delovno obleko (nobenih ohlapnih oblačil, kravat, nakita ipd.), ker obstaja nevarnost, da se zapletete v vrteče dele stroja! - Zaščitite se pred prahom in hrupom tako, da nosite ustrezno zaščitno opremo (zaščita za sluh, zaščitna očala, maska za prah, zaščitna obutev, itd.). - Ne delajte s strojem, če ste utrujeni, neskoncentrirani ali pod vplivom zdravil, alkohola ali mamil! - Stroj ne sme biti v bližini vnetljivih virov, kot so npr. kontrolne lučke in/ali odprt pla- men (nevarnost požara in eksplozije). - Preden priključite stroj na električno omrežje, se prepričajte, da je omrežno stikalo izklopljeno ( v položaju "Aus"). - Poskrbite za ozemljitev stroja. - Uporabljajte samo ustrezne podaljševalne kable. - Pred čiščenjem, servisom ali popravilom stroj vedno izključite iz električnega omrežja in ga zavarujte pred nenamernim ponovnim vklopom. - Uporabljajte samo nepoškodovano orodje.

Kljub namenski uporabi še vedno obstajajo določena tveganja. V zvezi z gradnjo in kon- strukcijo stroja lahko nastopijo nevarne situacije, ki so v tem navodilu za delo s strojem označene na naslednji način: NEVARNOST

Ta znak za nevarnost opozarja na neposredno nevarnost, ki lahko povzroči smrt ali težke poškodbe, če je ne preprečimo. OPOZORILO Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči težke poškodbe ali celo smrt, če je ne preprečimo. PREVIDNOST Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči lažje poškodbe, če je ne preprečimo. OPOZORILO

Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči materialno škodo, če je ne preprečimo.. Kljub vsem varnostnim predpisom pa sta zdrav razum in ustrezna tehnična kvalifika- cija/izobraženost za rokovanje s strojem še vedno najpomembnejše zagotovilo za varnost. Varnost pri delu je odvisna izključno od Vas! 20 MONTAŽA Stroj je dobavljen v montiranem stanju. Potrebno je le montirati priloženi kolesi, kot je prikazano spodaj na sliki. Pred začetkom uporabe preverite vse vijačne spoje, če so dobro pritrjeni. Če niso, jih zategnite.OBRATOVANJE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 37 ZI-WP700TN

20.2 Izboljšanje stabilnosti

Zaradi boljše stabilnosti lahko stroj pritr- dimo na tleh (vijaki, ki so zato potrebni, niso priloženi pošiljki!).

20.3 Priključitev na električno omrežje

• Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtič ne sme biti na noben način preoblikovan ali spremenjen. Nikoli ne uporabljajte adapterski vtič skupaj z električnimi orodji z zaščitno ozemljitvijo. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje za električni udar.

• Če z električnim orodjem delate na prostem, uporabljajte le podaljševalne kable, ki so pri- merni tudi za zunanjo rabo. Uporaba podaljševalnega kabla, ki je namenjen zunanji rabi, zmanjša tveganje za električni udar. 21 OBRATOVANJE

21.1 Opravila pred začetkom uporabe

OPOZORILO Preverite smer vrtenja motorja (glej puščico na žaginem listu)! Stroj na kratko vklopite. Pravilna smer vrtenja: glej puščico na pokrovu žaginega lista oziroma na žaginem listu. Če je smer vrtenja nepravilno nastavljena, takoj izklopite stroj – obstaja nevarnost poškodbe, ker se lahko žagin list odvije. Smer vrtenja spremenite tako, da izvijač vstavite v režo v vtiču, ki je predvidena za ta namen in z rahlim pritiskanjem v levo ali desno nastavite pravilno smer vrtenja (obračalnik faze obrnite za 180°).OBRATOVANJE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 38 ZI-WP700TN

• Pazite, da obdelovanec ne vsebuje tujkov, kot so žice, žeblji itd. Pazite tudi na druge nep- ravilnosti pri obdelovancu, kot so npr. grče.

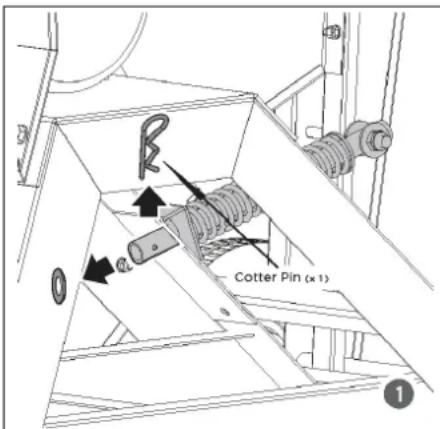

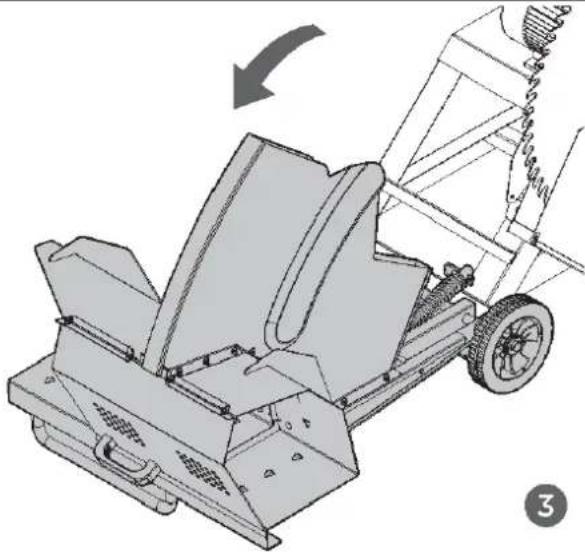

Preden začnete z žaganjem, je potrebno sprostiti transportno zaporo – glej sliko levo!

2. Odprite zgornji zaščitni pokrov.

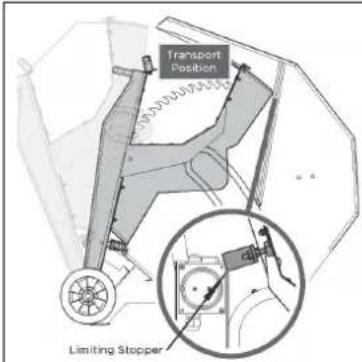

Med transportom na prevesni krožni žagi nikoli ne sme biti obdelovanca!.

2. Zavarujte z zaščitno pločevino (glej sliko

transportna zapora lahko obešena na opornik in gleda v smeri urinega kazalca.

6. Za lažji transport je prevesna krožna žaga je

opremljena z dvema kolesoma, kar omogoča lažji transport.VZDRŽEVANJE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 40 ZI-WP700TN 22 VZDRŽEVANJE OPOZORILO Nevarna električna napetost! Posegi na stroju, ki je priključen na električno na- pajanje, lahko povzročijo težke poškodbe ali celo smrt. Stroj pred vsakim popravilom ali servisnim delom vedno izključite iz električnega omrežja in ga zavarujte pred nena- mernim ponovnim vklopom! Stroj ne zahteva veliko vzdrževanja in ima malo delov, ki potrebujejo vzdrževanje. Motnje ali okvare, ki lahko ovirajo varno delo s strojem, dajte takoj odstraniti. Popravljalna dela lahko izvaja samo strokovno usposobljeno osebje!

• Pri ročnem brušenju brusite samo sprednje zobe v razmaku ca. 5 do 7 mm.

4. Odvijte pritrdilni vijak M6, da lahko

sprostite konec obročka verige za varnostni zatič.

6. Nato vstavite varnostni zatič skozi od-

prtino v zaščitnem pokrovu žaginega lista, da preprečite obračanje žaginega lista.

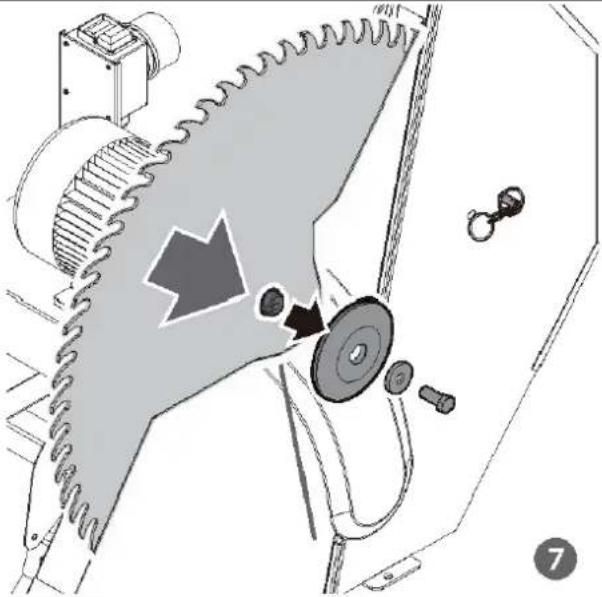

vijak M12x30 in ga odstranite. Prav tako odstranite podložko in sprednjo vpenjalno prirobnico ter snemite stari list žage (imejte zaščitne rokavice!).

Uporaba razredčil za barve, bencina, agresivnih kemikalij ali abrazivnih sredstev lahko poškoduje plastične površine. Pri čiščenju uporabljajte samo blaga čistilna sredstva! Pazite, da v stroj ne vdre voda.. Stroj očistite po vsaki uporabi. Stroj obrišite s čisto, vlažno krpo ali pa izpihajte prah in lesne ostanke s komprimiranim zrakom pri nizkem tlaku.

• Izvlecite omrežni vtič Ko stroja ne uporabljate, ga hranite v suhem in zaprtem prostoru, izven dosega otrok. Za daljšo življenjsko dobo žage in enostavno rokovanje pred daljšim skladiščenjem upošte- vajte naslednje:

Upoštevajte nacionalne predpise, ki urejajo odstranjevanje odpadkov. Stroja, strojnih komponent, kot tudi goriva in olja ne odlagajte v običajni zabojnik za odpadke. Za informacije o razpoložljivih možnostih odstra- nitve kontaktirajte vaše lokalne oblasti. Če pri vašem specializiranem trgovcu kupite nov stroj ali ekvivalenten proizvod, je v nekaterih državah trgovec dolžan strokovno odstraniti vaš stari stroj.ODPRAVLJANJE NAPAK ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 43 ZI-WP700TN 23 ODPRAVLJANJE NAPAK OPOZORILO

Nevarna električna napetost! Posegi na stroju, ki je priključen na električno na- pajanje, lahko povzročijo težke poškodbe ali celo smrt. Stroj pred vsakim popravilom ali servisnim delom vedno izključite iz električnega omrežja in ga zavarujte pred nena- mernim ponovnim vklopom!

Problem Možen vzrok Odprava napake Žagin list se odvije ob izklopu motorja

• 2. Podaljševalni kabel je poškodovan

• 3. Priključki motorja ali stikala so pokvarjeni

• 4. Okvara motorja ali pri- ključkov

• 1. Preverite glavno varovalko

• 2. Zamenjajte podaljševalni kabel

Napačna smer vrtenja motorja

• Kondenzator je pokvarjen • Stanje naj pregleda električar Motor ne teče - va- rovalko je razneslo

• Premajhen presek po- daljševalnega kabla

• Preobremenitev zaradi topega žaginega lista

• Poglejte poglavje Vezalni načrt v Navodilih za uporabo!

• Napako naj odpravi pooblaščen el- ektričar. Pozor: blokada vklopnega gumba, ki omogoča, da stroj dela, ne da bi se prej izvedlo ničenje, v kratkem času poškoduje stikalo. V tem primeru ne dajemo nobene garancije. Motor stroja brni in se ne zažene.

• Če je potrebno, zamenjajte va- rovalke, ki so pregorele. Žaga se ob izključitvi ne upočasni.
