R8224C - Gretje QLIMA - Brezplačna navodila za uporabo

Vrsta izdelka	Mobilno ogrevanje na tekoče gorivo (dodatno, občasno delovanje)
Znamka	Qlima
Model	R8224C
Maksimalna toplotna moč	2400 W (200 g/h)
Priporočena prostornina prostora	40 do 85 m³ (normalno prezračen prostor)
Minimalna prostornina prostora	40 m³
Poraba goriva (maks.)	0,250 L/h – 200 g/h
Avtonomija rezervoarja	Približno 16,8 ur
Prostornina odstranljivega rezervoarja	4,2 L
Dimenzije (D x Š x V)	455 x 295 x 495 mm
Teža	8,8 kg
Napajanje	4 baterije R14 (C) 1,5 V – 6 V DC
Vžig	Električni (mehanizem za vžig z baterijo)
Priporočeno gorivo	Tekoče gorivo za mobilno ogrevanje (v skladu z odredbama 18/07/2002 in 25/06/2010) – Qlima Premium Quality Fuels ali PTX
Varnost	Samodejni izklop v primeru previsoke temperature; sistem za nadzor kakovosti zraka (CO2 senzor); zmerno ogrevana zgornja površina «Safe Top»; varnostni izklop z nihalom
Redno vzdrževanje	Obrišite prah/madeže s suho krpo; popolnoma izpraznite rezervoar ob koncu sezone; očistite filter goriva
Obrabljivi deli	Svečka, baterije, vžigalnik (filament), ročna črpalka
Garancija	4 leta za proizvodne napake (brez potrošnega materiala)
Priložena oprema	Ročna črpalka, transportni pokrovček, navodila za uporabo

Pogosto zastavljena vprašanja - R8224C QLIMA

Kakšno gorivo uporabljati s Qlima R8224C?

Uporabljajte izključno tekoče gorivo za mobilne grelnike v skladu s francoskima odredbama z dne 18.07.2002 in 25.06.2010. Priporočeni znamki sta Qlima Premium Quality Fuels ali PTX. Vsako drugo gorivo je prepovedano in razveljavi garancijo.

Kako napolniti rezervoar grelnika?

Izklopite napravo, odprite pokrov in odstranite odstranljivi rezervoar. Napolnite ga na primernem mestu (stran od vira toplote) s priloženo ročno črpalko. Ne prenapolnite, zlasti v hladnem vremenu. Vstavite rezervoar nazaj, zaprite pokrov in počakajte 30 minut pred vžigom, da se svečka vpije.

Zakaj se moja naprava samodejno izklopi kmalu po vžigu?

To je normalno, če je prostor že topel (19-20°C): varnostni sistem izklopi napravo, da prepreči pregrevanje. Počakajte 15 minut in nato prižigite v hladnejšem prostoru. Poskrbite tudi za zadostno prezračevanje prostora.

Kaj storiti, če je plamen prenizek ali rumen?

Najprej preverite, ali rezervoar ni prazen. Če je nivo goriva ustrezen, počakajte 30 minut po polnjenju, da se svečka vpije. Nezadostno prezračevanje ali slaba kakovost goriva lahko prav tako povzročita nizek plamen. Če težava vztraja, se obrnite na svojega prodajalca.

Kako varno ugasniti grelnik?

Preprosto pritisnite gumb za izklop (oznaka ①). Plamen se bo ugasnil po nekaj trenutkih. Nikoli ne premikajte vroče naprave in počakajte, da se ohladi, preden dolivate gorivo ali izvajate vzdrževanje.

Kako pogosto zamenjati svečko?

Svečka je obrabljiv del. Njena življenjska doba je odvisna od uporabe in kakovosti goriva. Za podaljšanje življenjske dobe pustite napravi občasno, da porabi vse gorivo do samodejnega izklopa. Zamenjajte jo, če plamen ostaja šibek kljub polnemu rezervoarju in pravilni nastavitvi.

Ali lahko napravo uporabljam v spalnici?

Da, pod pogojem, da je prostor velik vsaj 40 m³ in je ustrezno prezračen. Vedno izklopite napravo pred spanjem ali zapuščanjem prostora ter upoštevajte varnostne razdalje (1,5 m od sten/zaves).

Kako vzdrževati grelnik ob koncu sezone?

Pustite napravi, da porabi vse gorivo (po možnosti zunaj), nato jo obrišite s suho krpo. Odstranite baterije in jih shranite ločeno. Očistite filter goriva. Napravo shranite na suhem mestu, zaščiteno pred prahom.

Kaj storiti, če električni vžig ne deluje?

Najprej preverite, ali so baterije pravilno nameščene (upoštevajte polariteto + in -) in ali so dovolj napolnjene. Zamenjajte jih po potrebi. Če mehanizem za vžig premočno pritisnete, sprostite in nežno poskusite znova. Če je vžigalnik okvarjen (zlomljen filament), se obrnite na servis.

Katere varnostne razdalje je treba upoštevati?

Sprednji del naprave postavite vsaj 1,5 m stran od sten, zaves in pohištva. Upoštevajte tudi razdaljo 100 cm zgoraj, 50 cm ob straneh in 20 cm zadaj (glejte shemo v navodilih). Nikoli ne pokrivajte naprave in je ne uporabljajte v bližini vode.

NAVODILA ZA UPORABO R8224C QLIMA

Čestitamo Vam ob nakupu peči. Kupili ste kvalitetni izdelek, ki Vam bo ob pravilni uporabi služil dolga leta. leta. Prosimo, preberite ta navodila za uporabo in tako zagotovite Vaši peči najdaljšo možno življensko dobo.

Za Vašo peč je veljavna 48 mesečna garancija, ki se nanaša na vse okvare materiala ali napake pri izdelavi.

Želimo Vam mnogo toplote in udobja z Vašo novo pečjo.

S spoštovanjem,

PVG Holding b.v.

1 NAJPREJ PREBERITE NAVODILA ZA UPORABO.

2 V PRIMERU NEJASNOSTI SE POSVETUJTE Z VAŠIM ZIBRO TRGOVCEM.

SPLOŠNI NASVETI ZA UPORABO

Spodaj so opisani glavni koraki, ki jih je potrebno narediti pri uporabi Vaše peči. Za bolj podrobni opis upora-be preberite ta navodila v celoti.

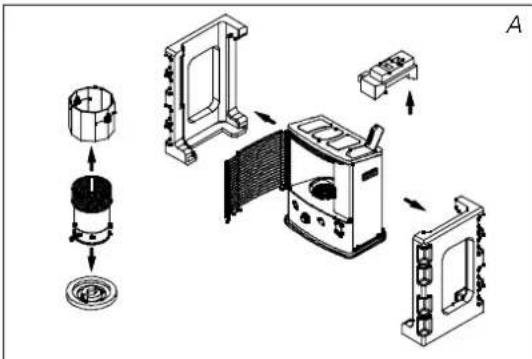

1 Odstranite embalažo (glej sliko A na strani poglavje A)
2 Napolnite prenosni rezervoar ⑨ in pred prvim vžigom počakajte 30 minut (glej sliko I, poglavje B).
3 Vstavite baterije v ležišče 12 (glej sliko G, poglavje A).

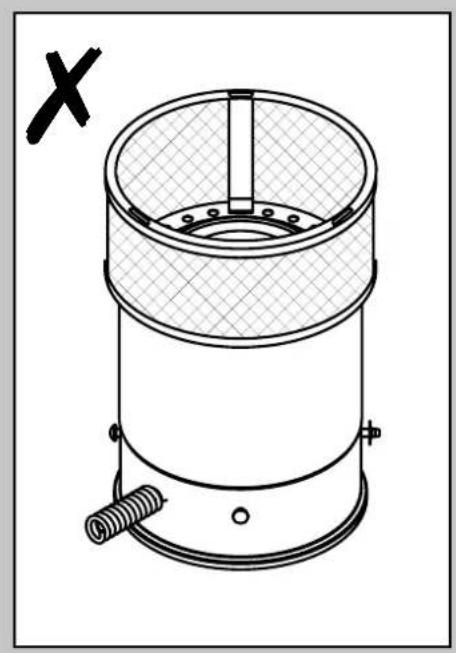

4 Preverite će gorilna komora ④ pokončno stoji v svojem ležišču (glej sliko F, poglavje A).
5 Peč prižgite tako, da zavrtite rebrasti gumb v desno v njegov končni položaj, nato pa nežno pritisnete na gumb za vžig ③ (glej sliki K in L, poglavje C).
6 Preden po vžigu preverite ali peč pravilno gori, mora preteči 10 - 15 minut. (glej poglavje D)
7 Peč ugasnite (glej poglavje E).

• Zaradi protipožarne varnosti rezervoar vedno polnite, ko je grelnik izklopljen, ali celo v drugem prostoru, ne v tistem, v katerem je grelnik postavljen.
• Vedno zagotovite, da je rezervoar pravilno zaprt, ko vanj dolivate gorivo, in da je na varni razdalji od vseh virov toplote ali odprtega plamena (glejte poglavje B).
• Vse posode z gorivom skladiščite z originalnimi pokrovčki in pečati v hladnem in temnem prostoru.
• Gorivo se stara. Na začetku vsake ogrevalne sezone upo - rabite novo gorivo.
• Če boste kot gorivo za ogrevanje uporabljali Qlima Premium Quality Fuels, boste s tem zagotovili, da boste vedno uporabljali kakovostno gorivo.
• Preden zamenjate znamko in/ali tip goriva, poskrbite, da bo mobilni grelnik najprej popolnoma porabil vse gorivo v grelniku.

Pri prvem vklopu peči, bo peč nekaj časa dišala »po novem«.

GLAVNI DELI

① Tipka zasilnega izklopa
② Rebrasti gumb za nastavljanje višine plamena
③ Gumb za vklop
4 Izgorevalna komora
⑤ Ročica izgorevalne komore
6 Prikazovalnik nivoja goriva
⑦ Rešetke
⑧ Pokrov ležišča rezervoarja
9 Prenosni rezervoar
10 Prikazovalnik nivoja goriva na rezervoarju
⑪ Vžigalna tuljava
12 Ležišče baterij
13 Ročaj
14 Ohišje
15 Sistem nadzora kakovosti zraka

KAJ MORATE VEDETI V NAPREJ

VEDNO ZAGOTOVITE ZADOSTNO ZRAČENJE

Ta naprava ima vgrajen varnostni sistem, ki peč ugasne, ko je temperatura v prostoru previsoka. Potem ko peč ugasne (ročno ali samodejno), je 15 minut ne smete ponovno zagnati. Da bi preprečili škodo na napravi, peči v tem času ne vžigajte na silo.

Ta grelnik ima vgrajen sistem nadzora kakovosti zraka ⑮. Če prostora ne zračite dovolj ali će grelnik uporabljate v premajhnem prostoru, se grelnik samodejno izključi. Za udobno in varno uporabo morate poskrbeti za zadostno zračenje. Pozor: Da se grelnik ne bi nepričakovano izključil, vam svetujemo, da ob uporabi grelnika vrata ali okno vedno odprete za špranjo.

Pred uporabo izdelka pazljivo preberite ta navodila za uporabo in jih shranite za nadaljnjo pomoč. Izdelek uporabljajte le, će je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot peč zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih.

Za vsak model peči, je določena minimalna prostornina, v kateri se peč lahko varno uporablja brez dodatnega zračenja (glej poglavje J). Če je prostor manjši od minimalnega določenega, vedno pustite okno ali vrata priprta za ca 2,5 cm. To priporočamo tudi v dobro izoliranih prostorih, ali prostorih brez pretoka zraka, ter na višinah nad 1500 m. Peči ne uporabljajte v kleteh ter podzemnih prostorih.

VARNOSTNI SISTEM

Kadar je sobna temperatura relativno nizka (19 do 20°C), se lahko peč kmalu po vklopu samodejno ugasne. Samodejni izklop peči zaradi v sami peči akumulirane toplote sproži predpisani varnostni mehanizem. Kadar bo peč uporabljana pri nižjih temperaturah do samodejnega izklopa ne bo prišlo.

VARNA PLOŠČA

Peč ima vgrajeno varno ploščo. Le ta močno zmanjša temperaturo zgornje plošče peči. Tako se zmanjša možnost opeklin pri dotiku plošče. Zavedajte se, da zgornja plošča kljub temu postane vroča. Izogibajte se dotikom plošče ali rešetk.

Posebej za Francijo: Vaš grelnik je bil načrtovan za delovanje izključno na gorivo za tekočinske mobilne grelnike v skladu z Odlokoma 18-07-2002 in 25-06-2010. Uporaba drugih goriv je prepovedana. Pozanimajte se pri dobavitelju ali na naši spletni strani preverite naslove naših prodajalcev na drobno. Tekočinski mobilni grelnik je mišljen kot dodatni grelnik in ne kot neprekinjen vir toplote.

Posebej za Veliko Britanijo: Uporabljajte le parafinsko gorivo razreda C1 v skladu z BS2869; 2. del, ali enakovredno gorivo.

Uporabnik mora poskrbeti, da bo upošteval naslednja pravila za pravilno uporabo:

NE

• uporabljajte tekočinskega mobilnega grelnika v prikolicah, avtodomih, na plovilih in v kabinah vozil;
• uporabljajte tekočinskega mobilnega grelnika v nezadostno prezračenih prostorih (glejte preglednico z lastnostmi, v kateri so navedene najmanjše dovoljene velikosti prostora za ogrevanje), v podzemnih prostorih in/ali na nadmorski višini nad 1500 metrov;
• spreminjajte varnostnih naprav grelnika.

Uporaba tovrstnega ogrevanja v javnih prostorih je odvisna od že izdanih predpisov. V ta namen vnaprej pridobite vse potrebne informacije.

Samo uporaba pravega petroleja zagotavlja varno, učinkovito in udobno uporabo Vaše peči.

PRAVO GORIVO

Vaša peč je narejena za uporabo visoko kvalitetnega petroleja brez vsebnosti vode, ter žvepla. Samo to gorivo zagotavlja čisto in pravilno izgorevanje. Uporaba drugega nekakovostnega goriva bo povzročila:

▶ nabiranje katranskih usedlin na stenju
▶ nepopolno izgorevanje
▶ skrajšano življenjsko dobo peči in stenja
▶ dim in/ali neprijeten vonj
▶ bele usedline na mreži ali ohišju.

Uporaba pravega petroleja je pomembna za varno, učinkovito in udobno uporabo Vaše peči. Dveletna garancija peči je veljavna je veljavna le ob uporabi petroleja Qlima Extra ali Qlima Kristal. Vaš najbližji prodajalec Qlima prodaja pravo gorivo ali pa Vam svetuje kje ga lahko kupite.

1 Previdno izvlecite peč iz embalaže in preverite vsebino kartonske škatle. Poleg peči morate imeti tudi:

▶ ročna črpalka za gorivo (brez R 7224 C)

▶ Odstranite desno stran z rešetke. Dvignite rešetko iz reže (slika B) in jo povlecite naprej.
▶ Oba konca iz embalaže povlecite v strani in obenem nekoliko navzdol (slika C).
▶ Gorilno komoro vzemite iz peči in iz njenega ležišča odstranite embalažo (glej sliko D).
Komoro postavite nazaj v njeno ležišče. Komora je v ležišče postavljena pravilno takrat, kadar se lahko s pomočjo držala ⑤ enostavno premika v levo in desno (glej sliko E). Zaprite rešetke tako, da jih rahlo privzdignete in postavite nazaj v ležišče.
▶ Odprite pokrov zamenljive posode ⑧ in odstranite kos stiropora.

3 Napolnile rezervoar, kot je opisano v poglavju B.
4 Vstavite baterije v njihovo ležišče 12 na zadnji strani peči (slika F). Prepričajte se, da pozitivni in negativni pol baterij ležita pravilno glede na v ležišče odtisnjene oznake + in -. Zaprite pokrov baterije.

5 Tla morajo biti trdna in popolnoma ravna. Če peč ni nameščena vodoravno, jo premaknite. Ne poskušajte je naravnati tako, da pod njo podstavljate knjige ali druge predmete. Prosim preberite dodatna navodila o postavitvi peči, ki jih najdete v embalaži.
6 Peč je sedaj pripravljena za uporabo.

B NATAKANJE GORIVA

Odstranljivi rezervoar napolnite na primernem kraju, saj vedno lahko pride do razlitja. Sledite spodaj opisanemu postopku:

1 Prepričajte se, da je peč izklopljena.
2 Odprite zgornji pokrov in dvignite odstranljivi rezervoar iz grelnika (slika G). Opomba: Iz rezervoarja lahko izteče nekaj kapljic. Postavite odstranljivi rezervoar na tla (tako da gleda navzgor, ročica naj bo na tleh) in odvijte pokrovček za gorivo.
3 Napolnite odstranljivi rezervoar s črpalko za gorivo (glejte navodila za ravnanje s črpalko za gorivo). Zagotovite, da je višje kakor odstranljivi rezervoar (slika H). Vstavite rebrasto gibljivo cev v odprtino odstranljivega rezervoarja.
4 Z merilno napravo preverjajte napolnjenost odstranljivega rezervoarja med polnjenjem (slika I). Ko merilna naprava prikazuje, da je rezervoar poln, nehajte dolivati gorivo. Rezervoarja nikoli ne napolnite preveč, še posebej takrat ne, ko je gorivo zelo hladno (gorivo se raztegne, ko se segreje).
5 Pustite, da preostanek goriva v črpalki steče nazaj v kantico za gorivo in pazljivo odstranite črpalko. Pokrovček za gorivo pazljivo privijte nazaj na rezervoar. Pobrišite morebitno razlito gorivo.
6 Prepričajte se, če je pokrovček rezervoarja trdno zaprt, vstavite rezervoar v peč s pokrovčkom navzdol in zaprite pokrov.

C PRIŽIGANJE PEČI

Nova peč ob prvi porabi lahko nekaj časa oddaja vonj po novem. Zato poskrbite za dodatno zračenje, ali pa peč prižgite zunaj.

Pred prvo uporabo peči v ležišče najprej vstavite poln prenosni rezervoar in počakajte 30 minut .Tako se bo stenj pravilno namočil z gorivom. Enak postopek ponovite tudi takrat, ko ste porabili vse gorivo iz rezervoarja ali je stenj zamenjan znovim.

Pred vžigom na prikazovalniku nivoja goriva 6 preverite, ali je v rezervoarju dovolj goriva.

Peč vedno prižgite s pomočjo vžigalne tuljave ⑪. Ne uporabljajte vžigalic ali vžigalnika.

Sledite naslednjim korakom:

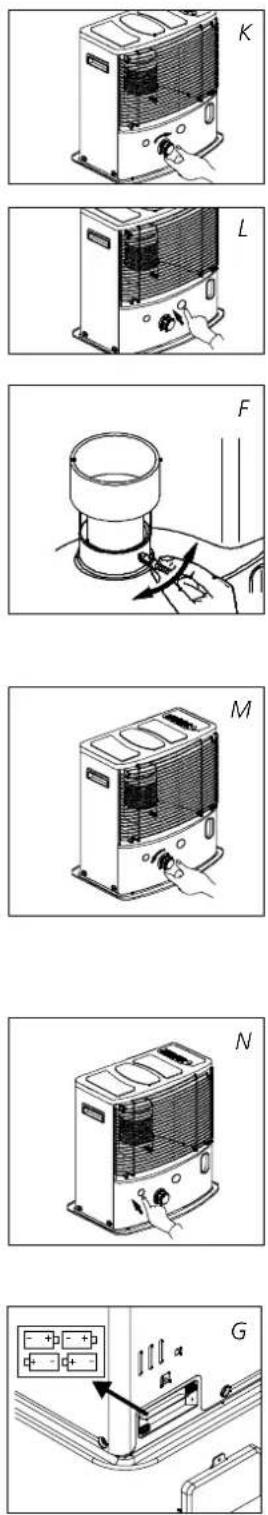

1 Rebrasti gumb za nastavljanje višine stenja ② zavrtite v desno v končni položaj (slika K).
2 Pritisnite gumb za vžig ③ (slika L), vendar ne uporabite sile. Gumb spustite takoj, ko se pri dnu komore pojavi plamen ④.

Ko je peč prižgana vedno preverite će gorilna komora ④ stoji vodoravno v svojem ležišču. To storite s pomočjo držala ⑤ (slika E) tako, da jo rahlo zavrtite v levo in desno. Gibanje mora biti gladko. Če komora v ležišču ne stoji pravilno, se lahko ob izgorevanju pojavijo dim in saje.

D DELOVANJE PEČI

Ko je peč prižgana, mora preteči 10 - 15 minut preden lahko preverite ali gorenje poteka pravilno. Previsok plamen lahko povzroča dim ali saje, prenizek plamen pa vonj. Na sliki Q lahko vidite, kako visoko sme vaš grelnik goreti najmanj in največ. Plamen se lahko delno nastavlja z rebrastim vrtljivim gumbom ② (slika M).

Prenizek plamen lahko povzročijo tudi:

▶ premalo goriva (napolnite rezervoar)
▶ nekvalitetno gorivo (govorite s svojim trgovcem)
▶ nezadostno zračenje (priprite okno ali vrata)
▶ obrabljen stenj (pokličite servis ali zamenjajte stenj, glej odstavek L)

E UGAŠANJE PEČI

Peč približno eno minuto pustite goreti na najnižji poziciji (slika M). Vrtljivi gumb zavrtite do konca v desno. Plamen bo čez nekaj časa ugasnil.

F NAPAKE IN ODPRAVLJANJE NAPAK

Ce težave ne morete rešiti s pomočjo spodnjih nasvetov, pokličite servis.

PEČ SE NE PRIŽGE

▶ Preverite ali so baterije pravilno vstavljene v ležišče (slika F).
▶ Baterije so skoraj prazne. Zamenjajte jih (slika F).
V rezervoarju ni goriva, ali pa ste zamenjali stenj. Vstavite napolnjen rezervoar. Ob menjavi stenja pred prvim vžigom počakajte 30 minut.
▶ Gumb vžigalnika ③ pritiskate premočno. Gumb pritisnite nežno. (poglavje C).
Vžigalna tuljava ⑪ je prekinjena. Pokličite servis.

NEPRAVILEN PLAMEN IN/ALI DIM IN/ALI SAJE

gorilna komora ④ ni pravilno nameščena; obračajte jo sem ter tja s pomočjo ročice ⑤, dokler premikanje ni več trdo, komora pa stoji vodoravno v ležišču.
▶ Uporabljate gorivo, ki mu je pretekel rok uporabe. Vsako sezono pričnite s svežim gorivom.
▶ Uporabljate napačno gorivo. Glejte poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo«
▶ Na dnu peči se je nabral prah. Pokličite servis.
▶ Višina stenja ni nastavljena pravilno Pokličite servis.

PEČ POČASI UGASNE

▶ Rezervoar je prazen. Glejte odstavek B.
▶ V filtru goriva je voda. Posušite filter (poglavje H, slika).
▶ V spodnji rezervoar je prišla voda. Pokličite servis.
Zgornji del stenja je otrdel. Peč naj gori, dokler ne porabite vsega goriva (poglavje G). Uporabite pravi petrolej.
▶ Uporabljate gorivo, ki mu je pretekel rok uporabe. Vsako sezono pričnite s svežim gorivom.

Počena nit vžigalnika

PEČ GORI Z NIZKIM PLAMENOM

▶ Stenj stoji prenizko. Pokličite servis.
▶ Preden ste napolnili rezervoar, je izgorel skoraj ves petrolej. Napolnite rezervoar in ga vstavite v ležišče. Pred prižiganjem peči počakajte 30 minut.
▶ Uporabljate napačno gorivo. Glejte poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo«
▶ Soba ni dovolj prezračena. Pustite za nekaj časa odprto okno ali vrata.

PEČ GORI S PREVELIKIM PLAMENOM, PLAMENA NI MOČ NASTAVITI

▶ Uporabljate nepravilno, preveč vnetljivo gorivo. Glejte poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo«
▶ Višina stenja ni nastavljena pravilno Pokličite servis.

G VZDRŽEVANJE

Vaša peč skoraj ne potrebuje vzdrževanja. Kljub temu pa je pomembno, da z mehko krpo sproti čistite s peči prah in madeže. Drugače se zapečejo v peč in jih je težko odstraniti. V normalnih pogojih, se obrabljajo le trije deli:

1. BATERIJE

Baterije lahko zamenjate sami. Baterij ne zavrzite skupaj z ostalimi odpadki. Ravnajte skladno z lokalnimi zakoni o odlaganju kemičnih odpadkov. Baterij ne smete vreči v ogenj, saj lahko eksplodirajo ali pa se lahko sprostijo nevarne snovi.

2. STENJ

Za podaljšanje življenjske dobe stenja občasno pustite, da peč porabi vse gorivo in sama ugasne. To naredite vedno takrat, ko opazite, da je plamen šibak. Pri tem postopku se lahko pojavi nekaj vonja, zato takrat peč odnesite ven iz prostora.

3. VŽIGALNIK

Vžigalnik bo zdržal dlje, će boste peč prižigali pravilno. Baterije menjavajte pravočasno, gumb vžigalnika pa ne pritiskajte premočno. Kadar se nit vžigalnika tuljave pretrga, je vžigalnik potrebno zamenjati.

Ne odstranjujte delov peči sami. Za popravilo vedno pokličite servis.

Pred pregledom peči vedno najprej počakajte, da se peč ohladi.

H SHRANJEVANJE (PO KONČANI SEZONI)

Priporočamo, da na koncu sezone porabite vse gorivo iz rezervoarja in pravilno shranite peč. Sledite naslednjim korakom:

1 Peč prižgite zunaj prostora in pustite, da porabi vse gorivo.
2 Pustite, da se peč ohladi.
3 Peč očistite z vlažno, mehko krpo, nato jo osušite še s suho.
4 Baterije vzemite iz njihovega ležišča ⑫ in jih shranite v suhem prostoru.
5 Očistite filter za gorivo.
6 Peč shranite v čistem prostoru brez prahu v njeni originalni embalaži.

Neporabljenega goriva ne uporabljajte v novi sezoni. Ostanek goriva ne zavrzite, ampak ga odložite v skladu z lokalnimi zakoni o odlaganju kemičnih odpadkov. Novo sezono vedno pričnite s svežim petrolejem. Pred prvo uporabo v sezoni sledite zopet vsem korakom teh navodil začenši z odstavkom A.

Da bi se izognili iztekanju goriva med prevažanjem peči sledite naslednjim korakom:

1 Pustite, da se peč ohladi.
2 izvlecite rezervoar ⑨ iz peči in odstranite filter. Nekaj kapljic goriva lahko kapne iz filtra. Pripravite krpo. Shranite rezervoar in filter izven peči.
3 V ležišče filtra vstavite transportni pokrovček (slika O). Tesno ga namestite.
4 Peč vedno prenašajte v navpičnem položaju.

J SPECIFIKACIJE

	R8227C
Vžig električni
Gorivo čisti petrolej
Kapaciteta (kW)*	2.7
Primeren za velikost sobe (m3)**	45-95
Poraba goriva (l/uro)*	0.281
Poraba goriva (g/uro)*	225
čas gorenja s polnim rezervoarjem (ur)*	15
Kapaciteta rezervoarja (l)	4.2
Teža (kg)	9.1
Dimenzije (mm) (vključno s podnožjem)	širina 455
	globina 295
	višina 495
Potrebne baterije 6V D.C. (R14 x 4)
Stenj N
Infradreči (NDIR) plinski senzor za neposredno. CO2 merjenje 15.

* ob nastavitvi na maksimum

**navedene vrednosti so zgolj indikativne

Qlima

HOME MADE CLIMATES

TECTRO

: isti petrolej za dolgo življenjsko dobo pe i in Vaše ugodje.

Generalni servis

LADO BEVK

Pot v Bitnje 41

4000 Kranj

tel.: 04/2311 - 060

GARANCIJSKI LIST

GARANCIJSKA IZJAVA:

■ V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, če ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo;
■ servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, če je bil proizvod uporabljan v skladu s prvo točko te izjave;
■ v primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim;
■ garancijski rok bo podaljšan za čas popravila;
za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, višja sila), ali uporabe nepravilnega ali starega petroleja, garancija ne velja;
■ ta garancija se tudi ne nanaša na dele podvržene obrabi (baterije, vžigalnik, stenj, ročna črpalka, predpražnik gorilne komore);
■ garancijski zahtevki se sprejmejo le ob sočasni predložitvi potrjenega garancijskega lista in originalnega računa;
■ rok zagotovljenega servisiranja je 7 let;

Garancijski rok za ne te i z dnem prodaje kon nemu kupcu, kar dokažete s potrjenim garancijskim listom in originalnim ra unom podjetja, ki je proizvod prodalo.

GARANCIJSKI ROK:

model	doba
Qlima	4 leti
Tectro, Appliance	1 leti

Garancija je veljavna le ob uporabi istega petroleja Qlima. Ob uporabi kateregakoli drugega petroleja, garancija preneha veljati.

Proizvod: Pe na petrolejTip:
Serijska št.:
Ime in sedež podjetja, ki je proizvod prodalo:	Pe at podjetja:

Datum prodaje:

14 NASVETOV ZA VARNO UPORABO

1. Poskrbite, da se bodo otroci zavedali prisotnosti prižgane peči.
2. Ne premikajte, polnite ali poskušajte popravljati peči, medtem ko še deluje ali je še vroča.
3. Sprednji del peči naj bo vsaj meter in pol oddaljen od zidu, zaves ali pohistva. Prostor nad pečjo naj bo prazen.
4. Da bo izgorevanje dobro, ne uporabljajte peči v prašnih prostorih ali prostorih z močim prepihom.
5. Peč pred spanjem ali pred odhodom od doma ugasnite.
6. Gorivo prenašajte in hranite v kovinskih ali plastičnih posodah, ki so primerne za hranjenje goriva in so za to tudi označene.
7. Zagotovite, da gorivo ne bo izpostavljeno virom toplote ali velikim nihanjem temperature, ter daje shranjeno na temnem kraju. Sončna svetloba vpliva na kvaliteto goriva.
8. Nikoli ne uporabljajte peči v prostoru, kjer bi bili lahko navzoči bodisi vnetljivi bodisi škodljivi hlapi ali plini.
9. Zgornja plošča peči postane vroča. Ne prekrivajte peči (nevarnost požara). Izogibajte se dotiku z zgornjo ploščo.
10. Vedno poskrbite za zadostno zračenje.
11. Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen će jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.
    12 Otroci, starejši od 8 let, telesno, zaznavno in umsko prizadete osebe ter osebe, ki nimajo izkušenj ali znanja o napravi, smejo to napravo uporabljati samo pod nadzorom ali će dobijo navodila o varni uporabi naprave in se zavedajo tveganj.
    13 Poskrbite za to, da se otroci ne bodo igrali z napravo.
    14 Otroci brez nadzora ne smejo čistiti in vzdrževati naprave.

1a. Odprite pokrov posode ⑧ in odstranite posodo za gorivo ⑨.

1b. Odstranite baterije, da preprečite nevarnost opeklin.

1c. Na sprednji strani odprite rešetko in odstranite zgorevalno komoro 4.

1d. Gumb za nastavljanje stenja ② povlecite naravnost naprej in ga odstranite.

2a. Odvijte 5 vijakov ohišja grelnika 14, 1 na zadnji strani, 2 na desni in 2 na levi strani.

2b. Odstranite tipalo na zadnji strani ohišja 14.

1. Ohišje grelnika povlecite naravnost navzgor in ga odstranite.

2. Odvijte 2 vijaka z vžigalne tuljave ⑪.

3. Odstranite zaščito pred vetrom A/B.

6a. Odvijte vijak 1 in odstranite samodejni vžigalni mehanizem.

6b. Odvijte 2 vijaka in odstranite samodejni mehanizem za izklop naprave v primeru padca.

6c. Odstranite 4 konektorje (4EA) s tiskanega vezja.

1. Odvijte 4 krilne matice.

2. Odstranite element za nastavljanje stenja.

3. Pritisnite iglo stenja na notranji strani elementa za nastavljanje stenja. Ločeno enega od drugega odstrani- te stenj, nosilec stenja in element za nastavljanje stenja.

4. Namestite nov stenj, s tremi iglami ga pritrdite navzgor v tri odprtine (glejte puščico, usmerjeno navzgor, na nosilcu stenja).

5. Nov stenj pritisnite na zobe nosilca, tako da se stenj čvrsto, gladko in brez gub prilega notranji strani elementa za nastavljanje.

6. Igle poravnajte z odprtinami znotraj elementa za nastavljanje stenja. Previdno potisnite vsako od treh igel stenja (zdaj so pritrjene na nosilec stenja) navznoter. Tri igle vstavite v diagonalne žlebičke elementa za nastavljanje stenja. Vsako od treh igel močno pritisnite v odprtine.

7. Zasukajte gumb za nastavljanje stenja ② in preverite, ali se stenj prosto premika navzgor in navzdol.

8. Element za nastavljanje stenja potisnite navzdol po cevi za zrak. Gumb za nastavljanje stenja usmerite proti sprednji strani grelnika.

9. Ponovno namestite 4 krilne matice, vendar jih še ne privijte.

10. Stenj zasukajte v najvišji položaj in postopoma privijte krilne matice.

19b. 4 konektorje (4EA) priključite na tiskano vezje.

1. Pritisnite gumb za ugašanje ① in preverite delovanje zaščite pred padcem, tako da se aktivira nihalo.

2. Ponovno namestite samodejen vžig.

3. Ponovno namestite zaščito pred vetrom A/B.

4. Ponovno namestite vžigalno tuljavo ⑪.

5. Ponovno namestite ohišje 14.

6. Privijte 5 vijakov ohišja in ponovno namestite tipalo na zadnjo stran ohišja 14.

7. Ponovno namestite zgorevalno komoro ④ in posodo za gorivo ⑨.

8. Ponovno namestite gumb za nastavljanje stenja ②. Zaprite prednjo ploščo.

Vstavite baterije in napolnite posodo za gorivo z gorivom vrhunske kakovosti. Posodo z gorivom vstavite v grelnik in počakajte najmanj 30 minut, da se stenj popolnoma premoči z gorivom.
