Produkttype	Mobil væskeoliefyr (ekstra varme, intermitterende brug)
Mærke	Qlima
Model	R8224C
Maksimal varmeydelse	2400 W (200 g/h)
Anbefalet rumstørrelse	40 til 85 m³ (normalt ventileret rum)
Minimum rumstørrelse	40 m³
Brændstofforbrug (max)	0,250 L/h – 200 g/h
Tankens driftsvarighed	Ca. 16,8 timer
Kapacitet af aftagelig tank	4,2 L
Dimensioner (L x B x H)	455 x 295 x 495 mm
Vægt	8,8 kg
Strømforsyning	4 batterier R14 (C) 1,5 V – 6 V DC
Tænding	Elektrisk (tændemekanisme med batteri)
Anbefalet brændstof	Flydende brændstof til mobile varmeapparater (i overensstemmelse med bekendtgørelserne 18/07/2002 og 25/06/2010) – Qlima Premium Quality Fuels eller PTX
Sikkerhed	Automatisk stop ved for høj temperatur; luftkvalitetskontrol (CO2-sensor); tempereret top "Safe Top"; vippesikkerhedsstop
Vedligeholdelse	Tør støv/pletter af med tør klud; tøm tanken helt i slutningen af sæsonen; rengør brændstoffilter
Udskiftningsdele	Væge, batterier, tænder (glødetråd), håndpumpe
Garanti	4 år mod fabrikationsfejl (undtagen forbrugsdele)
Medfølgende tilbehør	Håndpumpe, transportdæksel, brugsanvisning

Ofte stillede spørgsmål - R8224C QLIMA

Hvilken type brændstof skal jeg bruge til Qlima R8224C?

Brug udelukkende et flydende brændstof til mobile varmeapparater i overensstemmelse med de franske bekendtgørelser af 18/07/2002 og 25/06/2010. Anbefalede mærker er Qlima Premium Quality Fuels eller PTX. Andet brændstof er forbudt og ugyldiggør garantien.

Hvordan fylder jeg varmeapparatets tank?

Sluk apparatet, åbn låget og fjern den aftagelige tank. Fyld den et passende sted (væk fra varmekilde) ved hjælp af den medfølgende håndpumpe. Overfyld ikke, især i koldt vejr. Sæt tanken på plads, luk låget, og vent 30 minutter før tænding, så vægen kan mættes.

Hvorfor slukker mit apparat automatisk kort efter tænding?

Det er normalt, hvis rummet allerede er varmt (19-20°C): sikkerhedssystemet stopper apparatet for at forhindre overophedning. Vent 15 minutter før du tænder igen i et køligere rum. Sørg også for tilstrækkelig ventilation.

Hvad gør jeg, hvis flammen er for lav eller gul?

Kontrollér først, at tanken ikke er tom. Hvis niveauet er i orden, vent 30 minutter efter påfyldning, så vægen mættes. Utilstrækkelig ventilation eller dårlig brændstofkvalitet kan også forårsage lav flamme. Hvis problemet fortsætter, kontakt din forhandler.

Hvordan slukker jeg varmeapparatet sikkert?

Tryk blot på sluk-knappen (mærket ①). Flammen slukkes efter få sekunder. Flyt aldrig et varmt apparat, og vent til det er afkølet før påfyldning eller vedligeholdelse.

Hvor ofte skal vægen udskiftes?

Vægen er en sliddele. Dens levetid afhænger af brug og brændstofkvalitet. For at forlænge levetiden skal du lejlighedsvis lade apparatet forbruge alt brændstof, indtil det slukker automatisk. Udskift den, hvis flammen forbliver svag trods fuld tank og korrekt indstilling.

Kan jeg bruge apparatet i et soveværelse?

Ja, forudsat at rummet er mindst 40 m³ og er korrekt ventileret. Sluk altid apparatet før sengetid eller når du forlader rummet, og overhold sikkerhedsafstandene (1,5 m fra vægge/gardiner).

Hvordan vedligeholder jeg varmeapparatet efter sæsonen?

Lad apparatet forbruge alt brændstof (helst udendørs), rengør det derefter med en tør klud. Fjern batterierne og opbevar dem separat. Rengør brændstoffilteret. Opbevar apparatet på et tørt og støvfrit sted.

Hvad gør jeg, hvis den elektriske tænding ikke virker?

Kontrollér først, at batterierne er korrekt installeret (overhold + og - poler) og tilstrækkeligt opladet. Udskift dem om nødvendigt. Hvis tændemekanismen trykkes for hårdt, slip og prøv forsigtigt igen. Hvis tænderen er defekt (ødelagt glødetråd), kontakt en reparatør.

Hvilke sikkerhedsafstande skal overholdes?

Placer forsiden af apparatet mindst 1,5 m fra vægge, gardiner og møbler. Overhold også 100 cm over, 50 cm til siderne og 20 cm bagtil (se diagram i manualen). Dæk aldrig apparatet til, og brug det ikke i nærheden af vand.

BRUGSANVISNING R8224C QLIMA

Hjertelig tillykke med anskaffelsen af Deres kamin. De har anskaffet Dem et kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning, så Deres kamin kan holde længe. På fabrikantens vegne giver vi 48 måneders garanti på alle opståede materiale- og fremstillingsfejl.

Vi ønsker Dem meget varme og komfort med Deres kamin.

Med venlig hilsen

PVG Holding b.v.

Afdeling kundeservice

1 LÆS FØRST BRUGSANVISNINGEN.

2 SPØRG DERES KAMIN-HANDLER, HVIS DE HAR YDERLIGERE SPØRGSMÅL.

GENERELT OM BRUGEN

Dette er i store træk, hvordan Deres kamin skal anvendes. For mere detaljerede handlinger henvises til VEJLEDNINGEN (side 31 og frem).

1 Fjern alt emballagemateriale (se kapitel A, fig. A). 2 Fyld skiftetanken ⑨ isæt denne i ovnen og vent 30 minutter, før ovnen tændes (se kapitel B, fig. I). 3 Sæt batterierne i holderen 12 (se kapitel A, fig. G). 4 Kontrollér at forbrændingskammeret ④ står helt lodret (se kapitel A, fig. F). 5 Tænd kaminen ved at dreje drejeknappen ② til højre indtil den ikke kan drejes længere og tryk derefter tændingsknappen roligt ind (se kapitel C. Fig. K og L). 6 Efter at kaminen er blevet tændt varer det 10 til 15 minutter førend det kan kontrolleres om kaminen brænder korrekt. 7 Sluk for ovnen (se kapitel E).

• På grund af brandrisikoen skal tanken fyldes, når kaminen er slukket, eller i et andet lokale end kaminen.
• Sørg altid for at lukke tanken ordentligt efter påfyldning på sikker afstand af alle varmekilder og åben ild (se kapitel B).
• Første gang kaminen tændes, lugter den "ny" i en kort periode.
• Opbevar alle brændstofbeholdere med deres originale dæksler og forseglinger et koldt og mørkt sted.
• Brændstof kan blive forældet: Start hver fyringssæson med nyt brændstof.
• Når du fyrer med Qlima Premium Quality Fuels, er du garanteret brændstof af god kvalitet.
• Før du skifter brændstofmærke og/eller brændstoftype, skal du sørge for at tømme den flytbare kamin helt for brændstof.

VIGTIGE DELE

① Sluk-knap ② Drejeknap ③ Tændknap ④ Forbrændingskammer ⑤ Håndtag til forbrændingskammer ⑥ Brændstofindikator ⑦ Grill ⑧ Dæksel til skiftetank ⑨ Skiftetank ⑩ Brændstofmeter til skiftetank ⑪ Glødespiral ⑫ Batteriholder ⑬ Håndtag ⑭ Kappe ⑮ Kontrolsystem til luftkvalitet

Dette apparat er udstyret med et sikkerhedssystem, der stopper, når temperaturen i lokalet er for høj. Når varmeapparatet er blevet slukket (manuelt eller automatisk), må det ikke genstartes i 15 minutter. For at undgå beskadigelse af apparatet må varmeapparatets tænding ikke tvinges i denne periode.

Dette varmeapparat er udstyret med et luftkvalitetsstyringssystem (15). Når der er for lidt ventilation i værelset, eller hvis varmeapparatet bruges i et for lille værelse, slår varmeapparatet automatisk fra. Sørg for at der er tilstrækkelig ventilation, så opvarmningen er behagelig og sikker. Bemærk: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør eller et vindue sættes på klem, når varmeapparatet er tændt. Læs denne brugervejledning grundigt, før du tager apparatet i brug, og gem den til senere brug. Produktet skal installeres på en sådan måde, at det overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager.

Uanset model skal du altid sørge for, at kaminen bruges i et lokale, der er tilstrækkelig stort til, at den kan bruges sikkert uden behov for ekstra ventilation. Hvis lokalet er mindre end påkrævet, skal du altid åbne en dør eller et vindue på klem (sørg for, at åbningen er cirka 2,5 cm). Det er vigtigt, at der er tilstrækkeligt luftindtag og effektivt luftudtag i alle lokaler, hvor kaminen bruges (begge åbninger skal have et tværsnit på mindst 50 cm²). Du må ikke foretage ændringer af sikkerhedssystemet, da garantien for, at luftmåleren fungerer korrekt, derved bortfalder. Kontakt forhandleren, hvis du har spørgsmål.

SIKKERHEDSSYSTEM

Når ovnen er tændt, kan det forekomme, at den slukker automatisk ved en forholdsvis lav temperatur i værelset (19 til 20 °C). Dette skyldes, at der er akkumuleret varme i ovnen.

Dette fænomen er en logisk følge af den sikkerhedsmekanisme (lovpligtig iht. NF D35-300), der er anbragt, og er ikke tegn på en defekt. Når ovnen bruges i lavere omgivelsestemperaturer, forekommer dette ikke.

SAFE TOP

Kaminen er udstyret med en "safe top". Denne mindsker temperaturen på topladen. Dermed bliver risikoen for uheld mindsket, hvis man skulle komme til at berøre topladen.

Pas på: Toppladen er stadigvæk varm. Undgå enhver kontakt med topladen og frontgitteret.

Særlige oplysninger for brugere i Frankrig: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 18-07-2002 og 25-06-2010 såsom Qlima Premium Quality Fuels. Det er forbudt at bruge andre former for brændstof. Kontakt din forhandler, eller find adresser på forhandlere på vores websted. Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde.

Særlige oplysninger for brugere i Storbritannien: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 eller lignende.

Brugeren skal overholde følgende anvisninger om korrekt brug:

Kun med den rigtige type brændstof er De garanteret ufarlig, effektiv og komfortabel brug af ovnen.

• Brug den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, både og førerhuse.
• Brug den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med specifikationer) samt lokaler, der ligger under jordhøjde og/eller i en højde på over 1.500 meter.
• Ændre kaminens sikkerhedsfunktioner.

Anvendelse af denne type opvarmning på offentlige steder kræver forudgående tilladelse fra myndighederne. Indhent korrekte oplysninger, før kaminen tages i brug.

DET RIGTIGE BRÆNDSTOF

Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet såsom Qlima Premium Quality Fuels. Kun med dette fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

▶ Overdreven tjæredannelse på vægen ▶ Ufuldstændig forbrænding ▶ Begrænset levetid for væge og ovn ▶ Røg eller stank ▶ Hvidt anslag på frontgitter eller toplade.

Det rigtige brændstof er af stor betydning for en ufarlig, effektiv og komfortabel brug af ovnen.

Skader på kaminen og/eller funktionsfejl som følge af brug af andet end vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien.

Spørg altid den nærmeste kamin-forhandler efter den rigtige type brændstof til Deres ovn.

1 Tag forsigtigt Deres kamin ud af kassen og kontroller indholdet. Ud over ovnen skal der forefindes følgende:

en manuel hævepumpe (eksklusive R 7224 C) ▶ En transportprop ▶ Denne brugsanvisning

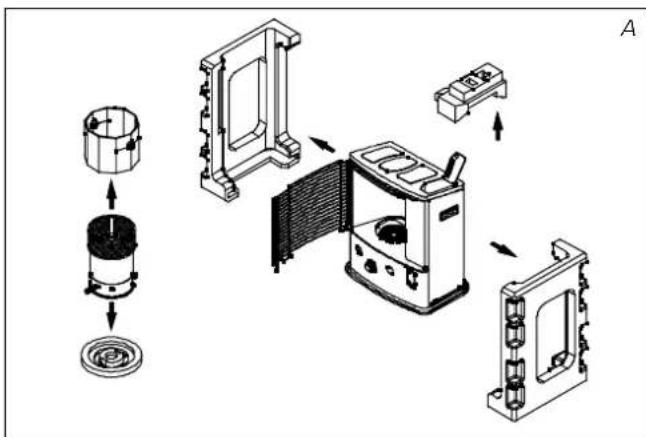

Gem kassen og emballagematerialet (fig. A) til opbevaring eller transport.

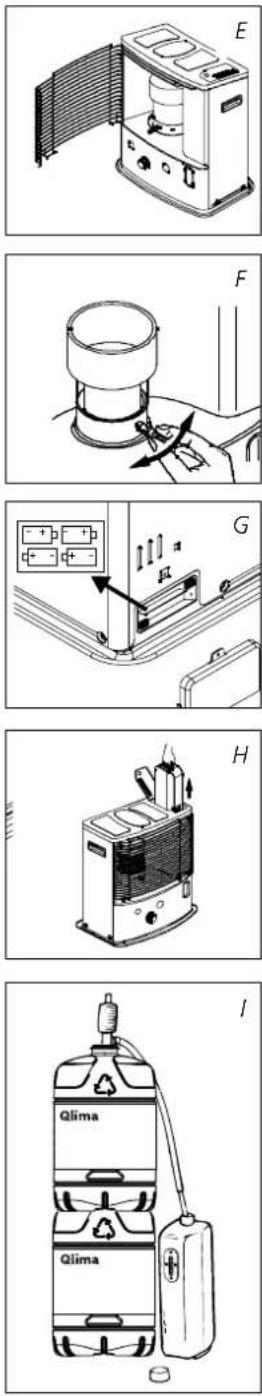

▶ Frigiv højre side af risten. Løft risten ud af udsparingen (fig. B) og træk den fremad.

Træk begge ender af emballagematerialet til siderne og samtidig lidt nedad (fig. C). Tag forbrændingskammeret ud af kaminen og fjern emballagematerialet under det (fig. D). ▶ Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen ⑤ fra den ene side til den anden (fig. F). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet. ▶ Åbn låget til den aftagelige tank ⑧, og fjern det lille stykke plasticskum.

3 Fyld skiftetanken som det beskrives i kapitel B.

4 Sæt batterierne i den dertil beregnede holder 12 på bagsiden af ovnen (fig. G). Vær opmærksom på ± polerne. Luk batteriholderen med dækslet.

5 Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under den.

6 Deres kamin er nu klar til brug.

B PÅFYLDNING AF BRÆNDSTOF

Påfyld brændstof på skiftetanken et passende sted, da der altid er risiko for at spilde. Følg proceduren nedenfor:

1 Sørg for, at ovnen er slukket. 2 Åbn låget på kaminen top, og løft skiftetanken ud af kaminen (fig. H). Bemærk: Det kan dryppe lidt fra tanken. Sæt skiftetanken ned (med dækslet opad og håndtaget på gulvet), og skru brændstofdækslet af. 3 Fyld skiftetanken ved hjælp af en brændstofpumpe (se anvisningerne til brændstofpumpen.) Sørg for, at pumpen er placeret højere end skiftetanken (fig. I). Stik den ribbede slange ind i åbningen på skiftetanken. 4 Hold øje med skiftetankens brændstofmåler under påfyldningen (fig. J). Stop påfyldningen, når måleren angiver, at tanken er fuld. Fyld aldrig for meget brændstof på tanken, især ikke når brændstoffet er meget koldt (brændstof udvider sig, når det bliver varmere). 5 Lad det resterende brændstof i pumpen løbe tilbage i beholderen, og fjern forsigtigt pumpen. Skru tankdækslet godt på igen. Tør eventuelt spildt brændstof op. 6 Kontrollér om tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken tilbage i ovnen (med dækslet nedad). Luk dækslet.

C SÅDAN TÆNDES OVNEN

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation eller tænd ovnen første gang uden for beboelsesrummet.

Hvis ovnen bruges for første gang, skal man vente ca. 30 minutter efter, at den fyldte skiftetank er anbragt, før ovnen tændes. På denne måde kan vægen suge brændstof til sig. Det samme gælder, hvis ovnen har været brændt helt tør og efter udskiftning af vægen.

Før kaminen tændes, skal du altid kontrollere brændstofindikatoren ⑥ for at vide, om tanken skal påfyldes.

Tænd altid ovnen med den elektriske tænder. Brug aldrig tændstikker eller en lighter.

Sådan gør du:

1. Drej drejeknappen ② til højre, indtil den ikke kan komme længere (fig. K). 2. Tryk tændknappen ③ ind (fig. L), men ikke for hårdt. Så snart du kan se en flamme i forbrændingskammeret, kan du slippe tændknappen.

Hvis kaminen kun har været i brug kortvarigt, og drejeknappen ikke bliver låst, skal du først dreje drejeknappen (fig. M) helt mod venstre, før vægen bringes i den højeste position, inden der tændes (kapitel C).

Efter ovnen er tændt, skal du altid kontrollere, at forbrændingskammeret ④ står rigtigt, ved at skubbe det fra venstre til højre (fig. F) ved hjælp af håndtaget ⑤. Dette skal kunne foretages uden modstand. Hvis forbrændingskammeret ikke står rigtigt, kan det medføre røg- og sodudvikling.

Efter at kaminen er blevet tændt, varer det 10 til 15 minutter, før flammen kan ses i øverste brandkammer. Først da kan du kontrollere, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamme medfører lugtudvikling. Fig. Q viser, hvor højt varmeapparatet minimalt og maksimalt må brænde. Flammen kan derefter justeres med flammeregulering ② (fig. M).

En for lav flamme kan skyldes:

▶ for lidt brændstof (fyld tanken) ▶ dårligt brændstof (spørg forhandleren) ▶ for lidt ventilation (åbn et vindue eller en dør på klem)

▶ Slitage på vægen (kontakt din forhandler eller udskift vægen, se kapitel M)

E SÅDAN SLUKKES OVNEN

Tryk på sluk-knappen ①. Flammen går derefter ud af sig selv (fig. N).

F FUNKTIONSFEJL, ÅRSAGER OG LØSNINGER

Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, skal du kontakte din forhandler.

DEN KAN IKKE TÆNDES.

▶ Batterierne ligger ikke rigtigt i holderen. Kontroller dem (fig. G). ▶ Batterierne er ikke længere kraftige nok til tændingen. Udskift dem (fig. G). ▶ De har ladet ovnen brænde helt tom, eller vægen er udskiftet. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes. ▶ De trykker tændingsknappen ③ for hårdt ned. Tryk mindre hårdt (kapitel C). ▶ Glødespiralen ⑪ er defekt. Kontakt Deres forhandler.

UJÆVN FLAMME OG/ELLER SOD OG/ELLER LUGT.

Forbrændingskammeret ④ står ikke rigtigt. Sæt det rigtigt vha. håndtaget ⑤, til man let kan skubbe det fra venstre til højre.

▶ Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof. Der bruges forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide"). Der er tale om støvsamling nederst i ovnen. Spørg forhandleren. ▶ Flammehøjden er ikke rigtigt indstillet. Se kapitel F.

OVNEN SLUKKER LANGSOMT AF SIG SELV.

▶ Skiftetanken er tom. Se kapitel B. ▶ Der er vand i bundtanken. Kontakt Deres forhandler. ▶ Vægen er blevet hård på oversiden. Lad ovnen brænde helt tør (kapitel H). ▶ Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof.

OVNEN BLIVER VED MED AT BRÆNDE LAVT.

▶ Vægen står for lav. Sæt vægehøjdelåsen et trin højere (kapitel G). ▶ Ovnen havde brugt næsten al brændstoffet, før den blev fyldt op. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes. ▶ De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide"). ▶ Rummet er utilstrækkeligt ventileret. Åbn en dør eller et vindue og lad den/det derefter stå på klem.

OVNEN BRÆNDER FOR HØJT.

▶ De bruger forkert og for flygtigt brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide").

▶ Vægen står for højt.

Kontakt Deres forhandler.

G OM VEDLIGEHOLDELSEN

Deres kamin kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:

Glødespiralen

1. BATTERIERNE

Disse kan man selv udskifte. Smid ikke de gamle batterier i skraldespanden. Følg de lokale regler for kemisk affald i Deres kommune. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker.

2. GLØDESPIRALEN

Glødespiralen holder længere, hvis De tænder den på den korrekte måde. Skift batterierne i tide og vær sikker på, at tændknappen ikke bliver trykket for hårdt ind. Hvis ovnen er ny eller har været brændt tør, skal den stå i min. 20 minutter efter påfyldning af brændstof, inden den tændes igen, da glødespiralen ellers kan knække.

3. VÆGEN / SLUT PÅ FYRINGSSÆSONEN

For at forlænge vægens levetid skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Når den brænder tør, opstår der lidt lugtgener, så det anbefales at foretage dette uden for beboelsesrummet.

Fjern ikke selv nogen dele fra ovnen. Kontakt i forbindelse med reparation altid Deres kamin-forhandler.

Lad ovnen køle af, før De foretager vedligeholdelse.

H SLUT PÅ FYRINGSSÆSONEN

Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger:

1. Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør. 2. Lad ovnen køle af. 3. Rengør ovnen med en fugtig klud og tør efter med en tør klud. 4. Tag batterierne ud af ovnen og opbevar dem et tørt sted. 5. Rengøring af brændstoffilteret. 6. Opbevar ovnen støvfrit. Om muligt i den originale emballage. Overskydende brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester bortskaffes i henhold til kommunens gældende regler om kemisk affald. 7. Begynd altid den nye fyringssæson med nyt brændstof. Når ovnen på ny tages i brug, følges vejledningen (fra kapitel A).

For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsregler:

1. Lad ovnen køle af. 2. Fjern skiftetanken ⑨ fra ovnen og fjern brændstoffilteret. Det kan dryppe lidt fra dette. Hav en klud klar. Opbevar ikke brændstoffilteret og skiftetanken i ovnen. 3. Tryk transportproppen fast (fig. O) på brændstoffilterets plads. Transportproppen kan i vid udstrækning forhindre lækage fra kaminen under transport. 4. Transporter altid ovnen i lodret stilling. 5. Tøm den stationære beholder med en brændstofpumpe før transport, hvis der er brugt forkert type brændstof, eller hvis brændstoffet er snavset. Fjern først brændstoffilteret og sæt derefter brændstofpumpen ind i den tomme stationære beholder. Følg samme fremgangsmåde, hvis brændstofbeholderen indeholder vand.

J SPECIFIKATIONER

	R7224CR8224CR8227C
Tænding elektrisk
Brændstof petroleum
Kapacitet (kW)* 2.4 2.4 2.7
Velegnet rum (m3)** 40-85 40-85 45-95
Brændstofforbrug (l/time)* 0.250 0.250 0.281
Brændstofforbrug (g/time)* 200 200 225
Brændetid pr. tank (timer)* 16.8 16.8 15
Indhold skiftetank (liter) 4.2 4.2 4.2
Vægt (kg)	8.8 8.8 9,1
Mål (mm) (inklusive bundplade)	bredde 455
	dybde 295
	højde 495
Krævede batterier	6V D.C. (R14 x 4)
Type væge	N
Overvägning af ventilationskvaliteten (luftudskiftning)Direkte måling af CO2-niveauet (NDIR CO2-sensor E-Guard 15).

* Ved indstilling på højeste stand ** Oplyste værdier er indikative

K GARANTIBETINGELSERNE

På Deres kamin får De 48 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler:

1 Alle yderligere krav på skadesgodtgørelse, inklusive efterfølgende skade afvises udtrykkeligt. 2 Reparation og udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien. 3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand. 4 Dele der er udsat for normal slitage, som batterier, væge og brændstofhævert er ikke omfattet af garantien. 5 Garantien gælder kun, hvis De kan fremlægge det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette. 6 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet brændstof. Forkert brændstof kan endog være farligt*. Derfor anbefales brugen af Qlima Premium Quality Fuels i kaminen. Qlima Premium Quality Fuels er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen. 7 Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning.

For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres ovnen til reparation hos Deres forhandler.

14 TIPS FOR UFARLIG BRUG

1 Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet. 2 Flyt aldrig ovnen, mens denne brænder eller stadig er varm. I dette tilfælde må den heller ikke påfyldes eller vedligeholdes. 3 Anbring ovnen så dens forkant er mindst 1,5 meter fra mure, gardiner og møbler. Sørg også for fri plads over ovnen. 4 Brug ikke ovnen i støvede rum og anbring den ikke på steder med meget træk. I begge tilfælde kan der ikke fås en optimal forbrænding. 5 Sluk ovnen, før De forlader huset eller går i seng. 6 Opbevar og transporter altid brændstof i de dertil beregnede tanke og dunke. 7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar altid brændstoffet på et køligt, tørt og mørkt sted (sollys kan reducere kvaliteten). 8 Brug aldrig ovnen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgas eller malingsdampe). 9 Den øverste del af kaminen bliver varm. Kaminen må ikke tildækkes (brandfare). Undgå enhver kontakt med toppladen og frontgitteret. 10 Sørg altid for tilstrækkelig ventilation. 11 Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed. 12 Dette apparat kan bruges af børn fra 8 år og af personer med reducerede fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår de dermed forbundne farer. 13 Børn må ikke lege med apparatet. 14 Rengøring og brugervedligeholdelse må ikke foretages af børn uden vejledning.

1a. Åbn tanklåget 8 og fjern brændstoftanken 9.

1b. Fjern batterierne for at forhindre eventuelle brandsår.

1c. Åbn risten foran og fjern forbrændingskammeret ④.

1d. Fjern vægejusteringsknappen ② ved at trække den lige fremad.

2a. Skru de 5 skruer på kabinettet 14 løs, 1 på bag, 2 til højre og 2 til venstre.

1. Fjern kabinettet ved at trække det op ad.
2. Fjern de 2 skruer fra tændspolen ⑪.
3. Fjern vindskærmen A/B.

6a. Fjern den automatiske tændmekanisme ved at skrue 1 skrue løs.

6b. Fjern den automatiske vælte-afbryderanordning ved at skrue 2 skruer løs.

6c. Fjern de 4 stik (4ea) af printkortet.

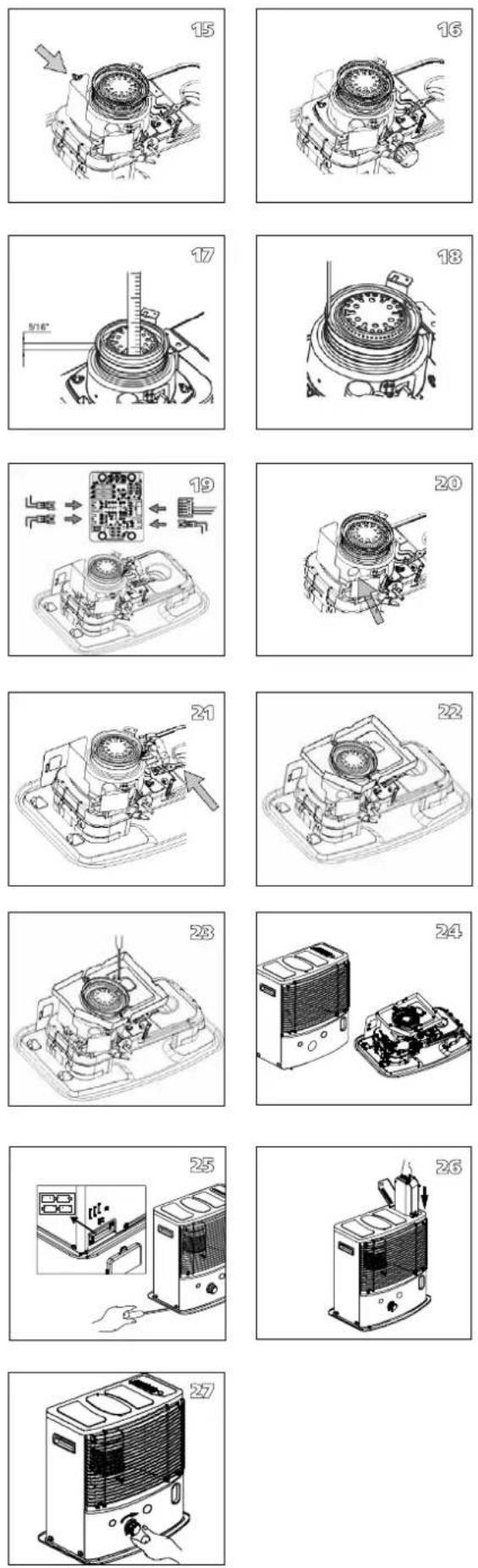

1. Skru de 4 vingemøtrikker løs.
2. Fjern vægejusteringen.
3. Tryk på vægestiften indvendig i vægejusteringsenheden. Fjern vægen, vægeholderen og vægejusteringsenheden separat fra hinanden.
4. Anbring den nye væge og fastgør den ved at stikke de tre ben op i de tre huller (se den opad pegende pil på vægeholderen).
5. Tryk den nye væge mod holderens tænder, således væge kommer til at sidde godt fast uden rynker mod den indvendige side af justeringsenheden.
6. Udlign benene med de udligningsåbninger inde i vægejusteringsenheden. Tryk let hver af de tre vægeben (som nu er fastgjort til vægeholderen) mod indersiden. Isæt de tre ben i skrå riller på vægejusteringsenheden. Tryk hver af de tre ben godt fast i hullerne.
7. Drej vægejusteringsknappen ② og kontroller at vægen bevæges jævnt op og ned.
8. Skub vægejusteringsenheden ned langs luftskakten. Anbring vægejusteringsknappen foran på varmeapparatet.

1. Anbring de 4 vingemøtrikker, men skru dem ikke fast endnu.
2. Drej vægen til den højeste position og skru vingemøtrikkerne fast.
3. Kontroller vægehøjden. Vægen skal være 0,8 cm over kraven.
4. Kontroller om der er nok mellemrum mellem vægeholderen og luftskakten. Mellemrummet skal være det samme hele vejen rundt.

19a. Genaktiver vælte-afbryderanordningen ved at trykke på slukningsknappen ①.

19b Tilslut de 4 stik (4ea) med printkortet.

1. Kontroller vælte-afbryderanordningens funktion ved at trykke på slukningsknappen (1), så pendulet aktiveres.
2. Geninstaller den automatiske tændmekanisme.
3. Geninstaller vindskærmen A/B.
4. Geninstaller tændspolen ⑪.
5. Geninstaller kabinettet 14.
6. Skru de 5 skruer på kabinettet fast og anbring sensoren bagpå kabinettet 14.
7. Geninstaller forbrændingskammeret ④ og brændstoftanken ⑨.
8. Geninstaller drejeknappen til justering af vægen ②. Luk frontdækslet.

Anbring batterierne i batteriholderen og fyld brændstoftanken med Qlima Premium Quality Fuels. Anbring brændstoftanken i varmeapparatet og vent mindst 30 minutter indtil vægen er helt gennemvædet med brændstof.

Spørg forhandleren eller se vores hjemmeside for adresser på vores forhandlere. Formålet med den flydende brændstofdrevne mobile varmeovn er at den skal være en ekstra varmeovn og ikke en konstant varmekilde.

Spesielt for Storbritannia: Bruk kun parafindrivstoff i klasse C1, i samsvar med BS2869, del 2 eller tilsvarende.

1 Drei den riflede vekereguleringsbryteren ② med urviseren til den stopper (fig. K). 2 Trykk på tenningsknappen ③ (fig. L), men ikke for hardt. Slipp tenningsknappen straks du ser en flamme i forbrenningskammeret ④.

Tennspolen varer lengre hvis du slår på ovnen på riktig måte. Skift batterier i rett tid, og pass på at du ikke skyver tenningsbryteren ned med for stor kraft. Er filamentet ødelagt, må du skifte tennspolen.

Tennspole

N

Ikke fjern noen komponenter fra ovnen på egen hånd. Kontakt alltid forhandleren når utbedringer er nødvendig.

Vi anbefaler at du alltid leser bruksanvisningen nøye først. Da unngår du unødige transportutgifter. Hvis du ikke finner noen løsning der, må du ta ovnen med til forhandleren når utbedringer er nødvendig.

14 TIPS FOR SIKKER BRUK

13 Barn skal ikke leke med apparatet.
