Tuotetyyppi	Nestemäistä polttoainetta käyttävä siirrettävä lämmitin (lisälämmitys, intermittenttikäyttö)
Merkki	Qlima
Malli	R8224C
Suurin lämpöteho	2400 W (200 g/h)
Suositeltu huonekoko	40–85 m³ (normaalisti tuuletettu huone)
Pienin huonekoko	40 m³
Polttoaineenkulutus (max)	0,250 l/h – 200 g/h
Säiliön käyttöaika	Noin 16,8 tuntia
Irrotettavan säiliön tilavuus	4,2 l
Mitat (L x S x K)	455 x 295 x 495 mm
Paino	8,8 kg
Virtalähde	4 R14 (C) -paristoa, 1,5 V – 6 V DC
Sytytys	Sähköinen (paristolla toimiva sytytysmekanismi)
Suositeltu polttoaine	Nestemäinen polttoaine siirrettäviin lämmittimiin (asetusten 18/07/2002 ja 25/06/2010 mukainen) – Qlima Premium Quality Fuels tai PTX
Turvallisuus	Automaattinen sammutus ylilämpenemisen sattuessa; ilmanlaadun valvontajärjestelmä (CO2-anturi); viileäpintainen 'Safe Top' -kansi; heilurivarma turvasammutus
Säännöllinen huolto	Pyyhi pöly/tahrat kuivalla liinalla; tyhjennä säiliö kokonaan kauden lopussa; puhdista polttoainesuodatin
Kuluvat osat	Liekki, paristot, sytytin (filamentti), käsipumppu
Takuu	4 vuoden takuu valmistusvirheille (ei koske kulutusosia)
Mukana tulevat tarvikkeet	Käsipumppu, kuljetustulppa, käyttöohje

Usein kysytyt kysymykset - R8224C QLIMA

Millaista polttoainetta Qlima R8224C:n kanssa tulisi käyttää?

Käytä yksinomaan nestemäistä polttoainetta siirrettäviin lämmityslaitteisiin, joka on Ranskan asetusten 18/07/2002 ja 25/06/2010 mukainen. Suositeltuja merkkejä ovat Qlima Premium Quality Fuels tai PTX. Muu polttoaine on kielletty ja mitätöi takuun.

Kuinka täyttää lämmittimen säiliö?

Sammuta laite, avaa kansi ja irrota irrotettava säiliö. Täytä se sopivassa paikassa (poissa lämmönlähteistä) mukana tulevalla käsipumpulla. Älä täytä liian täyteen, varsinkaan kylmällä säällä. Aseta säiliö takaisin, sulje kansi ja odota 30 minuuttia ennen sytytystä, jotta liekki imeytyy.

Miksi laitteeni sammuu automaattisesti pian sytytyksen jälkeen?

Tämä on normaalia, jos huone on jo lämmin (19–20 °C): turvajärjestelmä sammuttaa laitteen ylikuumenemisen estämiseksi. Odota 15 minuuttia ennen uudelleensytytystä viileämmässä huoneessa. Varmista myös, että huone on riittävästi tuuletettu.

Mitä tehdä, jos liekki on liian matala tai keltainen?

Tarkista ensin, ettei säiliö ole tyhjä. Jos taso on hyvä, odota 30 minuuttia täytön jälkeen, jotta liekki imeytyy. Riittämätön tuuletus tai huonolaatuinen polttoaine voi myös aiheuttaa matalan liekin. Jos ongelma jatkuu, ota yhteys jälleenmyyjään.

Kuinka sammuttaa lämmitin turvallisesti?

Paina yksinkertaisesti sammutuspainiketta (merkintä ①). Liekki sammuu muutaman hetken kuluttua. Älä koskaan siirrä kuumaa laitetta ja odota sen jäähtymistä ennen täyttöä tai huoltoa.

Kuinka usein liekki tulisi vaihtaa?

Liekki on kulutusosa. Sen käyttöikä riippuu käytöstä ja polttoaineen laadusta. Pidentääksesi sen ikää, anna laitteen joskus kuluttaa kaikki polttoaine automaattiseen sammutukseen asti. Vaihda se, jos liekki pysyy heikkona täydestä säiliöstä huolimatta ja oikeasta säädöstä huolimatta.

Voinko käyttää laitetta makuuhuoneessa?

Kyllä, edellyttäen, että huoneen koko on vähintään 40 m³ ja se on asianmukaisesti tuuletettu. Sammuta aina laite ennen nukkumaanmenoa tai huoneesta poistumista, ja noudata turvaetäisyyksiä (1,5 m seinistä/verhoista).

Kuinka huoltaa lämmitin kauden lopussa?

Anna laitteen kuluttaa kaikki polttoaine (mieluiten ulkona), puhdista se sitten kuivalla liinalla. Poista paristot ja säilytä ne erikseen. Puhdista polttoainesuodatin. Säilytä laite kuivassa ja pölyltä suojatussa paikassa.

Mitä tehdä, jos sähköinen sytytys ei toimi?

Tarkista ensin, että paristot on asennettu oikein (noudata napaisuuksia + ja –) ja että ne ovat riittävästi ladattuja. Vaihda ne tarvittaessa. Jos sytytysmekanismia painetaan liian kovaa, vapauta ja yritä uudelleen varovasti. Jos sytytin on viallinen (filamentti rikki), ota yhteys korjaajaan.

Mitä turvaetäisyyksiä on noudatettava?

Aseta laitteen etuosa vähintään 1,5 m päähän seinistä, verhoista ja huonekaluista. Noudata myös 100 cm etäisyyttä yläpuolella, 50 cm sivuilla ja 20 cm takana (katso kaavio käyttöohjeesta). Älä koskaan peitä laitetta äläkä käytä sitä veden lähellä.

KÄYTTÖOHJE R8224C QLIMA

Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaalitai valmistusvirheiden varalta.

Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä.

Ystävällisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1 LUE ENSIN KÄYTTÖOHJEET.

2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

YLEISET KÄYTTÖOHJEET

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 55 alkaen).

1 Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A).
2 Täytä irrotettava säiliö ⑨ ja odota 30 minuuttia ennen lämmittimen sytyttämistä (ks. kohta B, kuva I).
3 Aseta paristot paristokoteloon 12 (ks. kohta A, kuva G).
4 Tarkista, että palokammio ④ on täysin suorassa (ks. kohta A, kuva F).
5 Sytytä lämmitin työntämällä hitaasti liekinsäädintä ② ja sytytyspainiketta ③ samanaikaisesti alaspäin (ks. kohta C, kuvat K ja L).
6 Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia ennen kuin voidaan tarkistaa, palaako lämmitin kunnolla (ks. kohta D).
7 Sammuta lämmitin (ks. kohta E).

- Paloturvallisuuden vuoksi säiliö on täytettävä joko lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin.

- Kun säiliö on täytetty turvallisen matkan päässä lämmönlähteistä ja avotulesta, huolehdi säiliön sulkemisesta kunnolla (ks. kohta B).

- Varastoi polttoöljkykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä.

- Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa.

- Kun käytät lämmittimessä Qlima Premium Quality-paloöljyä, voit olla varma paloöljyn korkeasta laadusta.

- Jos vaihdat paloöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä.

- Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa "uudelta".

TÄRKEÄT OSAT

OFF-painike (hätä- sammutusta varten)
② Nystyräpintainen sydämen säätönuppi
③ Sytytyspainike
4 Palokammio
⑤ Palokammion kädensija
6 Polttoainenäyttö
⑦ Ritilä
8 Irrotettavan säiliön kansi
9 Irrotettava säiliö
10 Irrotettavan säiliön polttoainenäyttö
⑪ Sytytyskäämi
12 Paristokotelo
13 Kantokahva
14 Runko
15 Ilmalaadun valvon- tajärjestelmä

MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Tämä laite on varustettu turvajärjestelmällä, joka pysäyttää sen, kun huoneen lämpötila on liian korkea. Kun lämmitin on sammutettu (manuaalisesti tai automaattisesti) sen voi uudelleen käynnistää vasta 15 minuutin kuluttua. Laitteen vaurioitumisen estämiseksi, älä yritä käynnistää laitetta tänä aikana.

Lämmitin on varustettu ilmalaadun valvontajärjestelmällä 15 Kun huoneessa on vajavainen tuuletus tai huone on liian pieni, lämmitin sammuu automaattisesti. Mukavaa ja turvallista lämmitystä varten varmista, että huoneessa on riittävä tuuletus. Huom.: Välttääkseen odottamatonta sammutusta on parempi laittaa ikkuna tai ovi raolleen lämmittimen toimiessa.

Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tuloja poistoilma-aukkojen on oltava vähintään 50 cm²). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjälikkeeseen.

TURVAJÄRJESTELMÄ

Kun olet kytkenyt lämmittimen, saattaa tapahtua, että lämmitin pysähtyy automaattisesti huoneenlämmössä (19 - 20°C). Tämä johtuu siitä, että se kerää lämpöä. Tämä on normaalia. Syy piilee turvajärjestelmässä. Suosittelemme, että kytket lämmittimen uudelleen päälle alemmassa lämpötilassa.

SAFE TOP -TOIMINTO

Laitteessa on safe top -toiminto. Se alentaa laitteen päällä olevan levyn lämpötilaa. Tällä tavoin pienennetään merkittävästi vahinkoriskiä, joka aiheutuu levyn koskettamisesta epähuomiossa. Ota kuitenkin huomioon, että levy kuumenee tästä huolimatta. Vältä peitelevyn ja ritilän koskettamista.

Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla palööljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjälikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet.

Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi.

Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan paloöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käyttäjän on noudatettava seuraavia käyttöohjeita: ÄLÄ

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.
• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1500 metrin korkeudessa.
• tee muutoksia lämmittimen turvalaitteisiin.

Tämäntyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen.

OIKEA POLTTOAINE

Lammitin on suunniteltu kaytettavaksi laadukkaan, vedettoman ja puhtaan parafiinioljyn kuten Qlima Premium Quality-oljyn kanssa. Vain tallaisia polttoaineita kaytettaessa palaminen on varmasti puhdasta ja taydellista. Heikkolaatuisen polttoaineen kaytosta voi seurata.

▶ liian suurien tervakerrostumien muodostuminen lasikuitusydämeen

Vain oikean polt- toaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön.

▶ epätäydellinen palaminen
▶ lämmittimen käyttöiän lyhentyminen
▶ savua ja/tai hajuja
▶ kerrostumien muodostuminen ritiilään tai kuoreen.

Oikean polttoaineen valinta on siten olennaisen tärkeää lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta.

Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä.

Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen.

1 Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös

▶ käsikäyttöinen polttoainepumppu (ilman R 7224 C)
▶ kuljetuskorkki
▶ nämä käyttöohjeet.

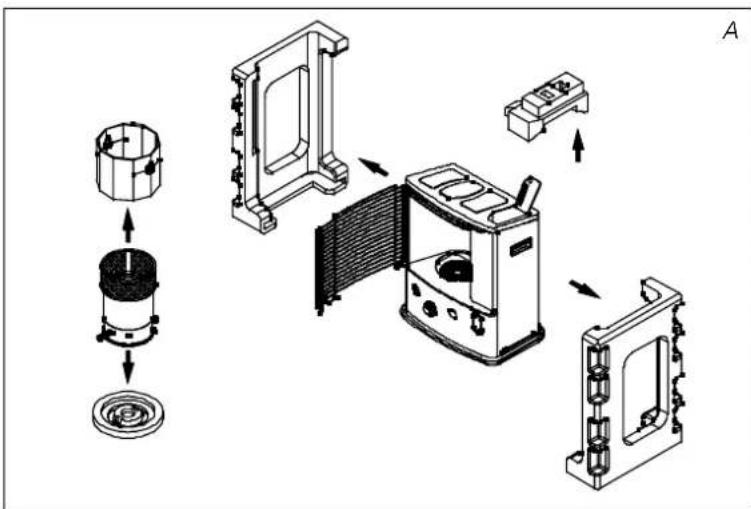

Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

2 Poista muut pakkausmateriaalit:
▶ Vapauta grillin oikea puoli. Nosta grilli reiästä (Kuv. B) ja vedä se eteenpäin.
▶ Vedä molemmat pakkauksen päät sivuihin ja samanaikaan alaspäin (katso Kuv. C).
▶ Poista myös palokammion alla olevat pakkausmateriaalit (kuva D).
▶ Aseta palokammio takaisin paikalleen. Palokammio on oikeassa asennossa, kun sitä voidaan siirtää kevyesti hieman vasemmalle ja oikealle kädensijastaan ⑤ (kuva F). Sulje ritilä: Nosta sitä hieman, jotta se menee takaisin reikäänsä.
▶ Avaa irrotettavan säiliön kansi ⑧ ja poista polyvaahto.

3 Täytä irrotettava säiliö kohdassa B kuvatulla tavalla.
4 Aseta paristot niille varattuun koteloon 12 lämmittimen takana (kuva G). Varmista, että pariston plus- ja miinusnavat vastaavat merkkejä + ja – paristo-kotelossa. Sulje patterin kansi.

5 Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle.
6 Lämmitin on nyt käyttövalmis.

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

1 Varmista, että lämmitin on sammutettu.
2 Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva H). Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin, kuva I) ja kierrä polttoainekorkki auki.
3 Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöohjei- ta). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polt- toainesäiliö (kuva J). Aseta uurrettu letku irrotettavan säiliön täyttöaukoon.
4 Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täyttäessäsi (kuva D). Lopeta täyttö, kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään).
5 Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot.
6 Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

C LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Sen vuoksi ilmanvaihdosta on huolehdittava erityisen hyvin tai lämmitin on sytytettävä oleskelutilojen ulkopuolella.

Kun käytät lämmitintä ensimmäisen kerran, aseta ensin täytetty polttoainesäiliö paikalleen ja odota sen jälkeen noin 30 minuuttia ennen lämmittimen sytyttämistä. Näin lasikuitusydän ehtii imeä polttoainetta. Menettele samoin, jos säiliön polttoaine on kokonaan poltettu loppuun tai jos lasikuitusydän on vaihdettu.

Tarkista polttoainenäytöstä ⑥ aina ennen lämmittimen sytyttämistä, onko säiliötä tarpeen täyttää.

Sytytä lämmitin aina sytytyskäämin avulla. Älä koskaan käytä tulitikkuja tai tupakansytytintä.

Noudata seuraavassa kuvattua menettelyä.

1 Käännä nystyräpintaista sydämen säätönuppia ② myötäpäivään niin pitkälle kuin se kääntyy (kuva K).
2 Paina sytytyspainiketta ③ (kuva L), mutta älä käytä liikaa voimaa. Vapauta sytytyspainike heti, kun palokammiossa ④ näkyy liekki.

Kun lämmitin on sytytetty, tarkista aina, että palokammio ④ on vaakasuorassa, liu'uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kädensijan ⑤ avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea.

Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia, ennen kuin voidaan tarkistaa, että lämmitin palaa kunnolla. Liian suuri liekki voi aiheuttaa savua ja nokea, kun taas liian pieni liekki aiheuttaa hajuja. Kuv. Q kuvailee minimi ja maksimi sallitun tulen korkeuksen.

Liekkiä voi säätää hieman liekinsäätimen ② avulla (kuva M).

Liian pieni liekki voi johtua myös

▶ riittämättömästä polttoainemäärästä (täytä säiliö)
▶ polttoaineen heikosta laadusta (ota yhteys tuotteen myyjään)
▶ riittämättömästä ilmanvaihdosta (avaa ikkuna tai luukku raolleen)
▶ sydämen kulumisesta (ota yhteys tuotteen myyjään tai vaihda sydän, ks. kohta L)

Anna lämmittimen palaa pienimmällä asetuksella noin yhden minuutin ajan. Paina OFF-painiketta 1. Liekki sammuu hetken kuluttua (kuva N).

Jos häiriötä ei voida poistaa seuraavien ohjeiden avulla, ota yhteys tuotteen myyjään.

Paristoja ei ole asetettu oikein paristokoteloon. Tarkista (kuva G).
Paristoissa ei ole riittävästi virtaa jäljellä sytytystä varten. Vaihda (kuva G).
▶ Säiliöstä on loppunut polttoaine tai sydän on vaihdettu.
Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen.

▶ Sytytyskytkintä ③ painetaan liian voimakkaasti.

Käytä painaessasi vähemmän voimaa (kohta C).

▶ Sytytyskäämi ⑪ on vaurioitunut.

Ota yhteys tuotteen myyjään.

▶ Palokammio 4 ei ole oikeassa asennossa.
Aseta kammio suoraan kädensijan ⑤ avulla siten, että voit helposti liu'uttaa kammiota vasemmalle ja oikealle, ja se on suorassa.
▶ Käytetty polttoaine on vanhaa.
Käytä uuden lämmityskauden alussa uutta polttoainetta.
Käytetyn polttoaineen tyyppi on väärä.
Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä").
▶ Lämmittimen alaosaan on kertynyt pölyä.
Ota yhteys tuotteen myyjään.
▶ Sydämen korkeus ei ole oikea.
Ota yhteys tuotteen myyjään.

▶ Polttoainesäiliö on tyhjä. Katso kohta B.
▶ Alempaan säiliöön on päässyt vettä. Ota yhteys tuotteen myyjään.
▶ Sydän on kovettunut yläpuolelta. Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä oikeaa polttoainetta.
▶ Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta.

LÄMMITTIMEN LIEKKI PYSYY LIAN PIENENÄ

▶ Sydän on liian alhaalla.
Ota yhteys tuotteen myyjään.
Lämmitin on polttanut lähes kaiken polttoaineen ennen säiliön täyttämistä. Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen.
Käytetyn polttoaineen tyyppi on väärä. Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä").
▶ Tilan ilmanvaihto ei ole riittävä. Jätä ikkuna tai ovi kokonaan auki joksikin aikaa.

LÄMMITTIMEN LIEKKI ON LIIAN SUURI

Käytetyn polttoaineen tyyppi on väärä tai se on liian haihtuvaa.

Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä").

▶ Sydän on liian korkealla.

Ota yhteys tuotteen myyjään.

G KUNNOSSAPITO

Lämmitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeää, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Normaaleissa olosuhteissa kuluvia osia on vain kolme:

1. PARISTOT

Voit vaihtaa paristot itse. Älä hävitä vanhoja paristoja muun kotitalousjätteen mukana. Noudata kemiallisiin kotitalousjätteisiin sovellettavia paikallisia määräyksiä. Älä heitä akkuja tai paristoja tuleen, koska ne voivat räjähtää tai niistä voi vuotaa vaarallisia nesteitä.

2. SYDÄN

Jotta lasikuitusydän kestäisi käytössä pitempään, lämmittimen on silloin tällöin annettava palaa niin kauan, että säiliö on täysin tyhjä ja lämmitin sammuu itsestään. Toimi näin, kun huomaat, että liekki heikkenee. Tyhjäksi polttamisesta aiheutuu jonkin verran hajua, minkä vuoksi suositellaan lämmittimen siirtämistä oleskelutilojen ulkopuolelle.

3. SYTYTYSKÄÄMI

Sytytyskäämi kestää pidempään, jos sytytät oikealla tavalla. Vaihda paristot ajoissa ja varmista, ettet paina sytytyskytkintä liian voimakkaasti. Jos hehkulanka on poikki, sytytyskäämi on vaihdettava.

sytytyskäämi

Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään.

Anna lämmittimen jäähtyä, ennen kuin aloitat huolto- tai ylläpitotyöt.

H VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ)

Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä:

1 Sytytä lämmitin oleskelutilojen ulkopuolella ja anna sen palaa, kunnes kaikki polttoaine on käytetty.
2 Anna lämmittimen jäähtyä.
3 Puhdista lämmitin kostealla liinalla ja kuivaa se sitten liinalla.
4 Poista paristot paristokotelosta 12 ja varastoi ne kuivaan paikkaan.
5 Puhdista myös polttoainesuodatin.
6 Varastoi lämmitin pölyttömään paikkaan ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois, vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti.

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

1 Anna lämmittimen jäähtyä.
2 Poista irrotettava säiliö ⑨ lämmittimestä ja irrota polttoainesuodatin (kuva O). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella.
3 Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva P). Paina se tiukasti kiinni. Kuljetuskorkki estää enimmät öljyvuodot lämmittimestä siirtämisen aikana.
4 Liikuta lämmitintä aina pystysuorassa asennossa.
5 Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

J TEKNISET TIEDOT

	R7224CR8224CR8227C
Sytytys sähköinen
Polttoaine parafiini
Teho (kW)* 2.4 2.4 2.7
Sopiva tila (m3)** 40-85 40-85 45-95
Polttoaineen kulutus (l/h)* 0.250 0.250 0.281
Polttoaineen kulutus (g/h)* 200 200 225
Palamisaika aika yhdellä säiliöllisellä (h)* 16.8 16.8	15
Irrotettavan säiliön tilavuus (litraa)	4.2 4.2 4.2
Paino (kg)	8.8 8.8 9.1
Mitat (mm) (pohjalevyn kanssa)	leveys 455
	syvyys 295
	korkeus 495
Tarvittavat paristot	6V D.C. (R14 x 4)
Sydämen tyyppi	N
Ilmanvaihdon laadun valvonta (ilman uudistaminen): CO2-tason suora mittaus (NDIR CO2 -anturi E-Guard 15).

* Maksimisäädöillä ** Määritetyt arvot ovat suuntaa antavia

K TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

1 Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu.
2 Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa.
3 Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella.
4 Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, sytytyspuolaa, sydäntä ja käsikäyttöistä polttoainepumppua.
5 Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia.
6 Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toiminnasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoaineen käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*.
7 Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.

Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

100 cm 50 cm 20 cm 150 cm 50 cm

1 Lapsia on valvottava, etteivät he leiki laitteen kanssa.
2 Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huollä lämmitintä, kun se palaa tai on vielä kuuma.
3 Sijoita lämmitin siten, että sen etupuoli on vähintään 1,5 metrin etäisyydellä seinistä, verhoista ja huonekaluista.
4 Älä käytä lämmitintä pölyisissä tai erityisen vetoisissa paikoissa. Niissä palaminen ei tapahdu parhaalla mahdollisella tavalla.
5 Sammuta lämmitin ennen kuin menet nukkumaan.
6 Säilytä ja siirrä polttoainetta vain sopivissa säiliöissä ja kanistereissa.
7 Varmista, että polttoaine ei altistu lämmölle tai suurille lämpötilanvaihteluille. Säilytä polttoainetta aina viileässä, kuivassa ja pimeässä paikassa (auringonvalo heikentää laatua).
8 Älä koskaan käytä lämmitintä paikoissa, joissa voi olla haitallisia kaasuja tai hajuja (esim. pakokaasua tai maalinhajua).
9 Muista, että lämmittimen ritilä kuumenee. Laitteen peittämisestä aiheutuu tulipalovaara.
10 Varmista aina, että ilmanvaihto on riittävä.
11 Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä.
12 Sellaiset 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joiden fyysiset, aistilliset tai henkiset ominaisuudet ovat rajalliset tai joilta puuttuu kokemusta tai tietämystä tämän laitteen käytöstä, saavat käyttää valvonnan alaisina tai saadessaan ohjeet laitteen turvallisesta käytöstä ja ymmärtäessään laitteen käyttöön sisältyvät vaarat.
13 Lapset eivät saa leikkiä laitteella.
14 Lapset eivät saa suorittaa huolto- tai puhdistustoimenpiteitä laitteelle ilman valvontaa.

1a. Avaa säiliön kansi ⑧ ja ota pois polttoainesäiliö ⑨.

1b. Ota pois patterit ehkäistakseen palovammia.

1c. Avaa etugrilli ja ota pois polttokammio 4.

1d. Ota pois sydänlanka ② vetämällä sitä suoraan.

2a. Ruuvaa pois päältä 5 ruuvia, 2 takana, 1 oikealla ja 1 vasemmalla.

2b. Ota pois anturi laitteen takana.

1. Ota pois runko vetäämällä sitä suoraan.

2. Ota pois 2 ruuvia lampun kannelta.

3. Ota pois tuulikansi A/B.

6a. Ota pois automaattinen sytytyskoneisto ruuvaamalla pois 1 ruuvia.

6b. Ota pois turvallisuuskatkaisija ruuvaamalla pois 1 ruu-via.

6c. Irrota neljä liitintä (4EA) PCB.

1. Ruuvaa pois 4 siipimutteria.

2. Ota pois sydänlanka.

3. Paina sydänlangan nasta, joka sijaitsee sen sisällä. Purkaa sydänlanka ja kannatin erikseen.

4. Aseta uusi sydänlanka ja aseta 3 nastaa 3 reikiin ylöspäin. (Katso nuoli "ylös").

5. Paina uusi sydänlanka sisään niin että se kiinnittyy hyvin sydänlangan hihaan.

6. Aseta nastat riviin reikiin ja sitten paina hellästi kaikki 3 nastaa sisään. Pistä 3 nastat syvälle ja paina kaikki 3 nastaa pistääämällä ne reikiin.

7. Käännä sydänlangan nupin ja tarkista ollakseen varma, että sydänlanka liikkuu ylös ja alas vapaasti.

8. Liuku sydänlanka alaspäin vedosputkia pitkin. Sijoita varsi lämmittimen etupuolia kohti.

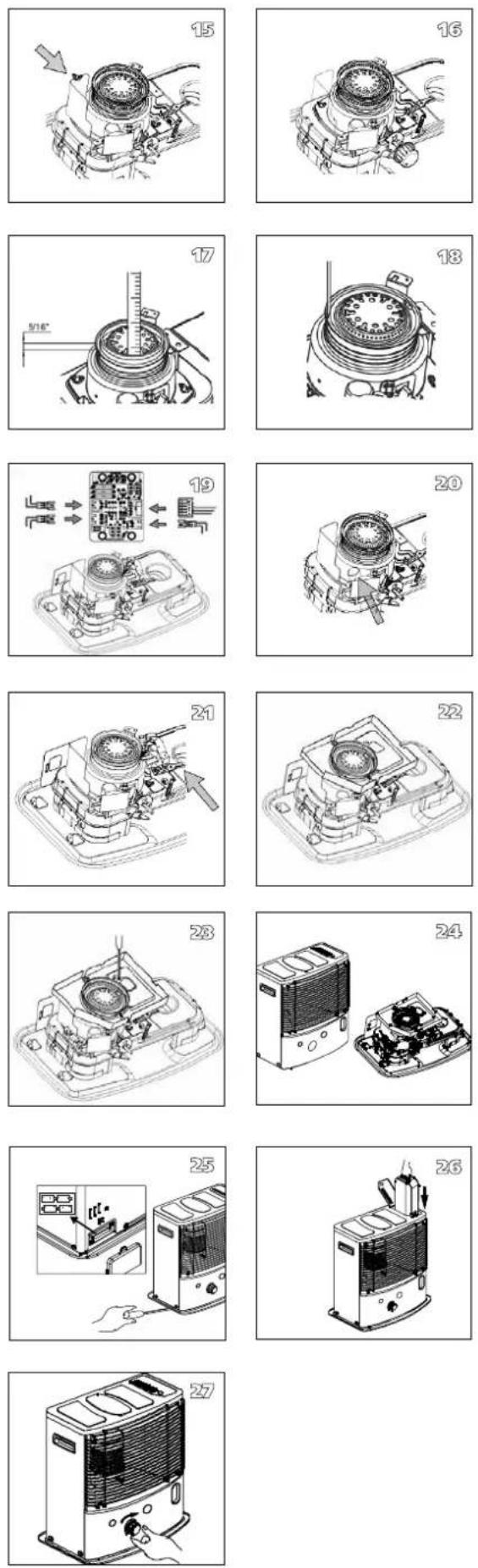

1. Aseta 4 siipimutteria nousevaan piikkiin, mutta älä tiivistä niitä.

2. Nousta sydänlanka korkeimmalle asemalle ja tiivistä siipimutteria.

3. Tarkista sydnlangan korkeus. Se pitäisi olla 5/16 kaulaimen yllä.

4. Tarkista onko sydänlangan ja vedosputkin välillä sopiva etäisyys. Sen pitäisi olla samaa kaikkialla.

19a. Aseta turvallisuuskatkaisija uudelleen painamalla sammutusnuppia.

19b. Kytke neljä liitintä (4EA) PCB.

1. Tarkista toimiiko turvallisuuskatkaisijapysähdys paina-malla sammutusnappia heilurin järkyttämiseksi.

2. Reinstall the automatic ignition assembly.

3. Aseta tuulikansi uudelleen A / B.

4. Aseta lamppukansi uudelleen.

5. Aseta runko uudelleen.

6. Ruuvaa 5 ruuvia runkoon ja aseta anturi runkon takana.

7. Aseta polttokammio ja polttoainesäiliö uudelleen.

8. Aseta sydänlangan nuppi uudelleen. Laita etugrilli kiinni.

Aseta patterit patterilaukkuun ja täytä polttoainesäiliö premium laadun polttoaineella. Aseta säiliö lämmittimen sisälle ja odota 60 minuuttia kun uusi sydänlanka kastele läpimäräksi polttoaineella.

Dear Sir, Madam,
