Serie 8 WAV28M93 - Pralni stroj BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Pralni stroj s prednjim polnjenjem
Znamka	Bosch
Model	Serija 8 WAV28M93
Zmogljivost pranja	9 kg
Največja hitrost ožemanja	1600 obr/min
Energetski razred	A
Raven hrupa (pranje)	38 dB
Raven hrupa (ožemanje)	71 dB
Električni priključek	220-240 V, 50 Hz
Mere (V x Š x G)	84.5 x 59.8 x 59.0 cm
Teža	75 kg
Glavne funkcije	Odložen start, otroška zaščita, čiščenje bobna, različni programi
Vzdrževanje in čiščenje	Čiščenje filtrirne črpalke, predala za detergente, tesnila vrat
Varnost	Otroška zaščita, zaščita pred peno, sistem za zaznavanje puščanja
Nadomestni deli in popravila	Zgornji pokrov, nadzorna plošča, predal za detergente, vrata, tesnilo vrat, zapiralo vrat, lučka bobna, pokrov črpalke, sprednja plošča
Splošne informacije	Navodila za uporabo in priročnik na voljo v PDF obliki

Pogosto zastavljena vprašanja - Serie 8 WAV28M93 BOSCH

Kakšna je zmogljivost pranja pri Bosch Serie 8 WAV28M93?

Zmogljivost pranja je 9 kg, idealna za družino s 4 do 5 oseb.

Kako očistiti filter črpalke?

Odprite pokrov črpalke, odstranite filter in ga operite pod tekočo vodo. Pred posegom se prepričajte, da je naprava izključena.

Kaj storiti, če se stroj ne vklopi?

Preverite, ali je naprava priključena in ali varovalka ni pregorela. Če težava ostane, se obrnite na servisno službo.

Kako zamenjati tesnilo vrat?

Sledite korakom v navodilih: odstranite sprednjo ploščo, rabljeno tesnilo, nato namestite novo tesnilo ob upoštevanju navora zatezanja napenjalnega obroča (3,4 Nm).

Stroj med ožemanjem povzroča hrup, je to normalno?

Rahli hrup je normalen, če pa je hrup prekomeren, preverite, ali je stroj poravnan in ali so nogice nastavljene. Pričakovana raven hrupa med ožemanjem je približno 71 dB.

Kako aktivirati otroško zaščito?

Otroška zaščita se običajno zaklene s pritiskom kombinacije tipk. Za natančen postopek si oglejte navodila.

Ali lahko stroj popravite sami?

Da, za nekatere dele, kot so zgornji pokrov, nadzorna plošča ali predal za detergente. Navodila vsebujejo navodila za popravilo. Za električne dele pokličite strokovnjaka.

Kako očistiti predal za detergente?

Odstranite predal s pritiskom na zapah, ga operite v mlačni vodi in posušite, preden ga vrnete.

Kje najti natančne mere naprave?

Tipične mere so 84,5 cm višine, 59,8 cm širine in 59,0 cm globine. Za natančne meritve preverite navodila.

Kaj storiti v primeru puščanja vode?

Zaprite dovod vode, izključite napravo in preverite priključke cevi. Če puščanje ne preneha, kontaktirajte servis.

NAVODILA ZA UPORABO Serie 8 WAV28M93 BOSCH

Uredajieiskljuocinnapajanja.
Uredajieiskljuencizprikljuckazadovodvode.

3.1.1 Uklanjanje radne ploce

1. Uklonite vijke (1).
2. Gurnite radnu ploce do straznje strane uredaja (2).
3. Pomaknite radnu plocu prema gore (3) da biste je uklonili.

3.1.2 Postavljanje radne ploce

3.11.1 Uklanjanje prednje ploce

1.

Podignite uredaj's prednje strane.

1. Uklonite vijke s donje strane (1).

1. Spustite uredaj.

Popravak

1.2.1 Urovne nebezpečenstva

Nadvihnite spotrebič v prednej Časti.

3.1.1 Odstranjevanje delovne povrsine 426
3.1.2 Namestitev delovne povrsine 426

3.2.1 Odstranjevanie plošće za vence 427
3.2.2 Namestitev plošće za vence 427

3.3 Zamenjava predalicka za detergent.. 428

3.3.1 Odstranjevanje predalicka za detergent 428
3.3.2 Namestitev predalcka za detergent 428

3.4 Zamenjava rocaja predalcka za detergent 429

3.4.1 Odstranjevanje rocaja predalcka za detergent 429
3.4.2 Namestitev rocaja predalcka za detergent 429

3.5 Zamenjava vrat 430

3.5.1 Odstranjevanje vrat 430
3.5.2 Namestitey vrat. 430

3.6 Zamenjavakomponentvrat 431

3.6.1 Odstranjevanje component vrat 431
3.6.2 Namestitev component vrat 431

3.7 Zamenjavatesnilavarat 432

3.7.1 Odstranjevanje tesnila vrat 432
3.7.2 Namestitev tesnila vrat 435

3.8 Zamenjava varovala vrat 436

3.8.1 Odstranjevanje varovala vrat 436
3.8.2 Namestitev varovala vrat 437

3.9 Zamenjava luči bobna 438

3.9.1 Odstranjeyanie luci bobna 438
3.9.2 Namestitev luci bobna 438

3.10 ZamenjavaPokrova crpalke 439

3.10.1 OdstranjevanjePokrova crpalke 439
3.10.2 NamestitevPokrova crpalke 439

3.11 Zamenjava sprednje plošće 440

3.11.1 Odstranjevanje sprednje plošće 440
3.11.2 Namestitev sprednje plošče 442

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
ANEVARNOST	Neuostoceanje opozirilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozirilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozirilnega sporocila lahko povzroči manjiše poškodbe.
POZORI!	Neuostoceanje opozirilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
	Nevarnost zaradi električne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetènga polja
	Nevarnost zaradi neionizirajoćega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nevarnosti/opozorila.

Ukrepi in prepovedi za preprecevanje nevarnosti.

V naslednjemprimeru je prikrazano opozorillo, ki opozjarja pred elektricn imudarom za radi delov pod napetostjo. Naveden je urekprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricega udara

Izkliučite aparate iz elektríne nega omrežja vsaj 60 sekund pred zašetkom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

Sprošni symbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedillo)
	Identifikacija povezave na video vadnico

Splošni symbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (çe ..., potem...)
	Identifikacija rezultata
Začetak identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija príkazanega besedila/da	kna (na zaslunu aparata)

Preglednica 3: Splosni symboli

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjac Torx T20 z izvirtno [00340764]	100 mm, za vijake z varnostnim zatićem	-
Momentni kliguc [15000441]	Momentni kliguc 20-100 Nm
Plošcati zvjac [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašcitna izolacija 1000 V AC	-
Plošcati zvjac [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašcitna izolacija 1000 V AC	-
Igličaste klešće, za-krivljene [00341269]	Dolžina 200 mm	-
Klešće za boćno re-zanje [00342182]	Dolžina: 200 mm	-

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

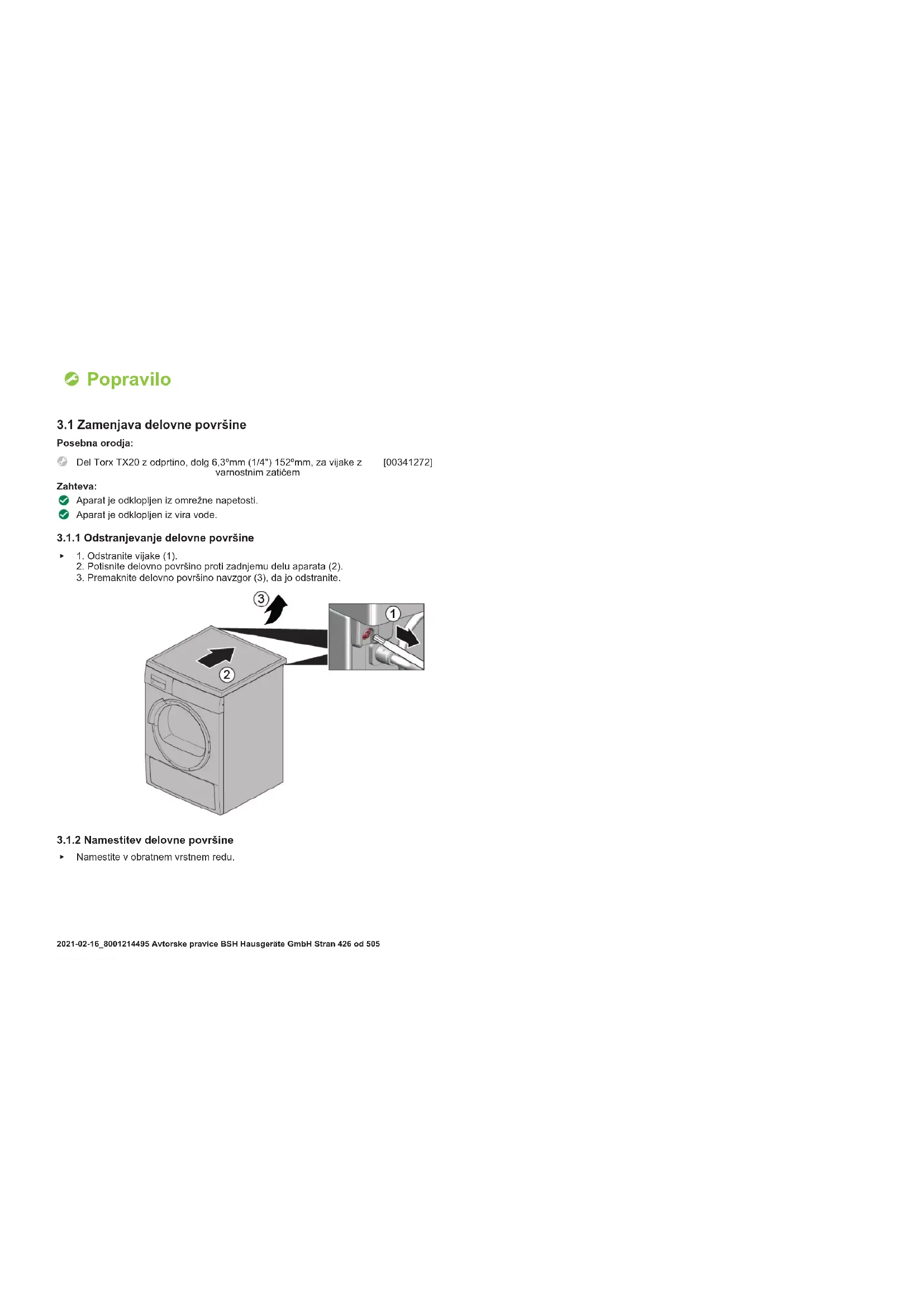

3.1 Zamenjava delovne povrsine

Posebna orodja:

Del Torx TX20 z odprtino, dolg 6,3mm (1/4") 152mm, za vijake z [00341272] vamosthim zaticem

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

3.1.1 Odstranjevante delovne povrsine

1. Odstranite vijake (1).
2. Potisnite delovno povrsino proti zadnjemu delu aparata (2).
3. Premaknite delovno povrsino navzgor (3), da jo odstranite.

3.1.2 Namestitev delovne povrsine

• Namestite v obratnem vrstnem redu.

Popravilo

Zdrs nagnjenih aparatov!

Nevarnost padajoch delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

Kcomponento zaicite pred padcem.

Nevalmost padajocim delov Zadri Zramjinik vijarkov: Skoda na drugih delih aparata ali pri uporabnikiu doma.

KComponento zaicite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznepapotosti.
Aparat je odklopljen iz vira vode.
Delovna povrsina je bila odstranjena.426
Predalckzada detergent je bil odstranjen.428

3.2.1 Odstranjevanje plošće za vence

1. 1. Odstranite vijake (1).

2. Sprostite drzalne elemente (2, 3).

1. Sprosite vtici prikjucek kmilne enote.
2. Odstranite plosco za vence.

3.2.2 Namestitev plošće za vence

• Namestite v obrtnem vrstnem redu.

Popravilo

3.3 Zamenjava predalocka za detergent

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.

3.3.1 Odstranjevanje predalčka za detergent

1. Izvlecite predalcek za detergent.
2. 1. Vstavek (1) potisnite navzdob.
3. Odstranite predalcek za detergent (2).

3.3.2 Namestitev predalcka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.4 Zamenjava ročaja predalčka za detergent

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent je bil odstrjen.428

3.4.1 Odstranjevanje rocaja predalcka za detergent

1. Sprostit de drzalne elemente.

1. Odstranite ročaj predalčka za detergent.

3.4.2 Namestitev ročaja predalčka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.5 Zamenjava vrat

PREVIDNO

Odprite obmoje tecajl

Zmeckanine/zagozditev prstov
Ne segajte v obmoce tecajev.
Uporabljaje zaicitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Vrata so odprta.

3.5.1 Odstranjevanje vrat

1.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!
Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
- Komponento zašcitite pred padcem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
Bskodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

Odstranite vijake (1).

1. Odstranite vrala v smeri navzgor.

3.5.2 Namestitev vrat

• Namestite v obrtnem vrtnem redu.

Popravilo

3.6 Zamenjava component vrat

PREVIDNO

Odprite obmoje tecajal

Zmeckanine/zagozdtevprstov
Ne segajte v obmoce tecajev.
Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Vrata so bila odstranjena. → 430

3.6.1 Odstranjevanje component vrat

Vrata razstavite od zunanje proti notranji strani.

3.6.2 Namestitev component vrat

• Namestite v obratnem vrstnem redu.

Popravilo

3.7 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohisjal

Ureznine

Uporabljaite zašcitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

• Komponento zašitite pred pacdem.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Predalcek zadetergent je bil odstranjen. → 428
Vrata so bila odstranjena. → 430
Pokrov crpalke je bil odstranjen. → 439

3.7.1 Odstranjevanje tesnila vrat

1.

OPOZORILO

Zdrs nagnjenih aparatov!
omi kosli/zmečkanine
Aparate zašcitite pred zdrsavanjem.

Dvignite sprednji del aparata.

1. Sprosite vijake na dnu sprende plošće (1).

1. Spustite aparat.

Popravilo

1. Odstranite vijake na območju crpalke (2). 5. 1. Sprostite vijake na hrbtni strani aparata (1).

1. Odstranite delovno povrsino (2, 3).

2021-02-16_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 433 od 505

Popravilo

6.1.Odstranite vijake (1).

1. Sposti drzalne elemente plośc za vence (2, 3)
2. Sposti vijake na ohišju razdeljevalniki.

1. Odstranite plosco za vence.

2. Odstranite drzalo lucke bobna na vrhu.

9.

POZORI

Tveganje poskodb povrsine!

ovrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Za zamenjavo obroca napenjalnika uporablajte le plasticna orodja.

S plastichin orodjem odstranite obrocnapenjalnika s tesnila.

1. Sproslite tesnilo vrat s sprednje plošće.

2. Sprostite priključek kabla z varovala vrat.

Popravilo

1. Sprostite vijake na vrhu sprende plošće (3).

1. Odstranite sprednjo ploščo.

2. Sprostite vse prikjučke cevi.

1. Odstranite tesnilo vrat.

3.7.2 Namestitev tesnila vrat

A OPOZORILO

Nevarnost padajocih delov zaradi nepravilne namestitve!

Poskodba ali skoda na aparatu.

Zategnite obroć napenjalnika tesnila vrat z zateznim momontom 3,4 Nm.

• Namestite v obrtnem vrstnem redu.

Popravilo

3.8 Zamenjava varovala vrat

Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj, z navodili za uporabo v skladu d ze direktlo (EU) 2019/2023. Vendar Želimo izpostaviti, da je po zamenjavi varovala vrat potreben preizkus elektrohne varnosti s strani kvalificirana nega elektrárca, preden zaşnete z uporabo naprave. Ta osea mora biti preverljivo kvalificirana v skladu z zakoni, predpisin standardi, ki veljajo za posamezno državo.

Zahteva:

Aparat je odklopljen iz omreznapelosti.
Aparat je odklopljen iz vira vode.

Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena. → 426
Plošča za vence je bila odstranjena.
Vrata so bila odstranjena. → 430
Obroć napenjalnika je bil odstranjen.
Sprednja plośc je bila odstranjena.
Tesnilo vrat je bilo odstranjeno.

3.8.1 Odstranjevanje varovala vrat

1. Odklopite vtic varovala vrat.
2. Sprosite varovalo vrat.

1. Odstranite varovalo vrat.

Popravilo

3.8.2 Namestitev varovala vrat

• Nastestite v obratnem vrstnem redu.

2021-02-16 8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 437 od 505

Popravilo

3.9 Zamenjava luci bobna

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena.426
Predalcek za detergent je bil odstranjen. → 428
Ploścza zavence je bila odstranjena.

3.9.1 Odstranjevanje luči bobna

1. Izvlecite drzalo luci bobna iz aparata.
2. Odklopite elektriche prikljucke.
3. Odstranite luč bobna z držala luči bobna.

3.9.2 Namestitev luci bobna

• Namestite v obrathem vrstnem redu.

Popravilo

3.10 ZamenjavaPokrova crpalke

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

3.10.1 OdstranjevanjePokrova crpalke

1. OdpritekPokrov crpalke.

1. OdstranitePokrovcrpalke.

3.10.2 NamestitevPokrova crpalke

• Namestite v obrtnem vrstnem redu.

Popravilo

3.11 Zamenjava sprednje plošće

PREVIDNO

Osti robovi ohisjal

Uporabljaje zašcitne rokavice.

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopjen iz vira vode.
Predalck za detergent je bil odstranjen.428
Vrata so bila odstranjena. → 430
Tesnilo vrat je bilo odstranjeno.
Pokrov crpalke je bil odstranjen.439

3.11.1 Odstranjevanje sprende plošće

1.

OPOZORILO

Zdrs nagnjenlh aparatov!

Zlomi kosti/zmeckanine

Aparate zascitite pred zdrsavanjem.

Dvignite sprednji del aparata.

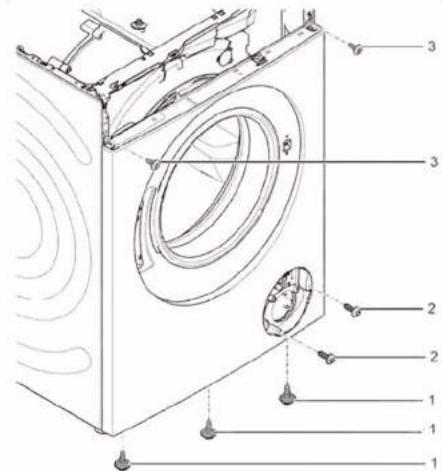

1. Odstranite vijake na dnu (1).

1. Spustile aparat.

Popravilo

1. Potisnite delovno pvovrsino proto zadnjiemu delu aparata (2). 3. Premaknite delovno pvovrsino navzgor (3), da jo odstranje.

5.1.Odstranite vijake (1).

1. Sprostite drzalne elemente (2, 3).

1. Odstranite plosco za vence.

7.

PREVIDNO

Nevostnad padajoch delov zaradi zrahljanih vijakov!
Poskodbe zaradi padajoch delov.

Komponento zašcitite pred padcem.

Popravilo

POZOR!

Nevamnost padajoch delov zaradi zrahljanih vijakov! Skoda na drugih delih aparata ali pri uporabniku doma, npr. na teh. Komponento zacitite pred padcem.

Odstranite vijake na sprednji strani, pri cemer zacnite od spodaj proti vrhu (2, 3).

1. Odstranite sprednjo plosco.

3.11.2 Namestitev sprende plošće

• Namestite v obrnem vrstnem redu.
