Termék típusa	Elöltöltős mosógép
Márka	Bosch
Modell	Serie 8 WAV28M93
Mosási kapacitás	9 kg
Maximális centrifugálási sebesség	1600 ford/perc
Energiahatékonysági osztály	A
Zajszint (mosás)	38 dB
Zajszint (centrifugálás)	71 dB
Elektromos tápegység	220-240 V, 50 Hz
Méretek (M x Sz x Mé)	84.5 x 59.8 x 59.0 cm
Súly	75 kg
Fő funkciók	Késleltetett indítás, Gyerekzár, Dobtisztítás, Változatos programok
Karbantartás és tisztítás	Szivattyúszűrő, adagolórekesz, ajtótömítés tisztítása
Biztonság	Gyerekzár, habzásvédelem, szivárgásérzékelő rendszer
Alkatrészek és javíthatóság	Teteje, vezérlőpanel, adagolórekesz, ajtó, ajtótömítés, ajtózár, dobfény, szivattyúfedél, homlokpanel
Általános információk	Használati utasítás és kezelési útmutató PDF-ben elérhető

Gyakran ismételt kérdések - Serie 8 WAV28M93 BOSCH

Mekkora a Bosch Serie 8 WAV28M93 mosási kapacitása?

A mosási kapacitás 9 kg, ideális egy 4-5 fős család számára.

Hogyan kell tisztítani a szivattyú szűrőjét?

Nyissa ki a szivattyú fedelét, vegye ki a szűrőt, és mossa le folyó víz alatt. Győződjön meg róla, hogy a készülék ki van húzva a konnektorból a beavatkozás előtt.

Mit tegyek, ha a gép nem kapcsol be?

Ellenőrizze, hogy a készülék be van-e dugva és a biztosíték nem égett ki. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan kell kicserélni az ajtótömítést?

Kövesse a használati utasítás lépéseit: távolítsa el a homlokpanelt, a használt tömítést, majd szerelje be az új tömítést a feszítőgyűrű meghúzási nyomatékának (3,4 Nm) betartásával.

A gép zajt ad centrifugálás közben, ez normális?

Enyhe zaj normális, de ha a zaj túlzott, ellenőrizze, hogy a gép vízszintesen áll-e és a lábak be vannak-e állítva. A centrifugálás zajszintje körülbelül 71 dB várható.

Hogyan aktiválható a gyerekzár?

A gyerekzár általában egy gombkombináció megnyomásával zárható. A pontos eljárásért tekintse meg a használati utasítást.

Lehet saját magunk megjavítani a gépet?

Igen, bizonyos alkatrészek, mint a teteje, a vezérlőpanel vagy az adagolórekesz esetében. A használati utasítás javítási utasításokat tartalmaz. Elektromos alkatrészek esetén hívjon szakembert.

Hogyan kell tisztítani az adagolórekeszt?

Távolítsa el a rekeszt a retesz megnyomásával, mossa le langyos vízben, szárítsa meg, majd tegye vissza.

Hol találhatók a készülék pontos méretei?

A tipikus méretek: 84,5 cm magasság, 59,8 cm szélesség és 59,0 cm mélység. A pontos méretekért tekintse meg a használati utasítást.

Mit tegyek vízszivárgás esetén?

Zárja el a vízbevezető csapot, húzza ki a készüléket, és ellenőrizze a tömlők csatlakozásait. Ha a szivárgás továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

HASZNÁLATI ÚTMUTATÓ Serie 8 WAV28M93 BOSCH

3.6.2 Montáz soucasti dvirek

Monta provedte v opacnem sledu.

Oprava

3.7 Vymena tsesnei dvirek

Ostré hrany skrǐne!

Zajistetejednotivésoucasti préd pédem.

Požadavek:

3.7.2 Montáz tésnéni dvirek

VYSTRAHA

Nebezpeci padajicich dilu z duvodu nesprvné montaze!

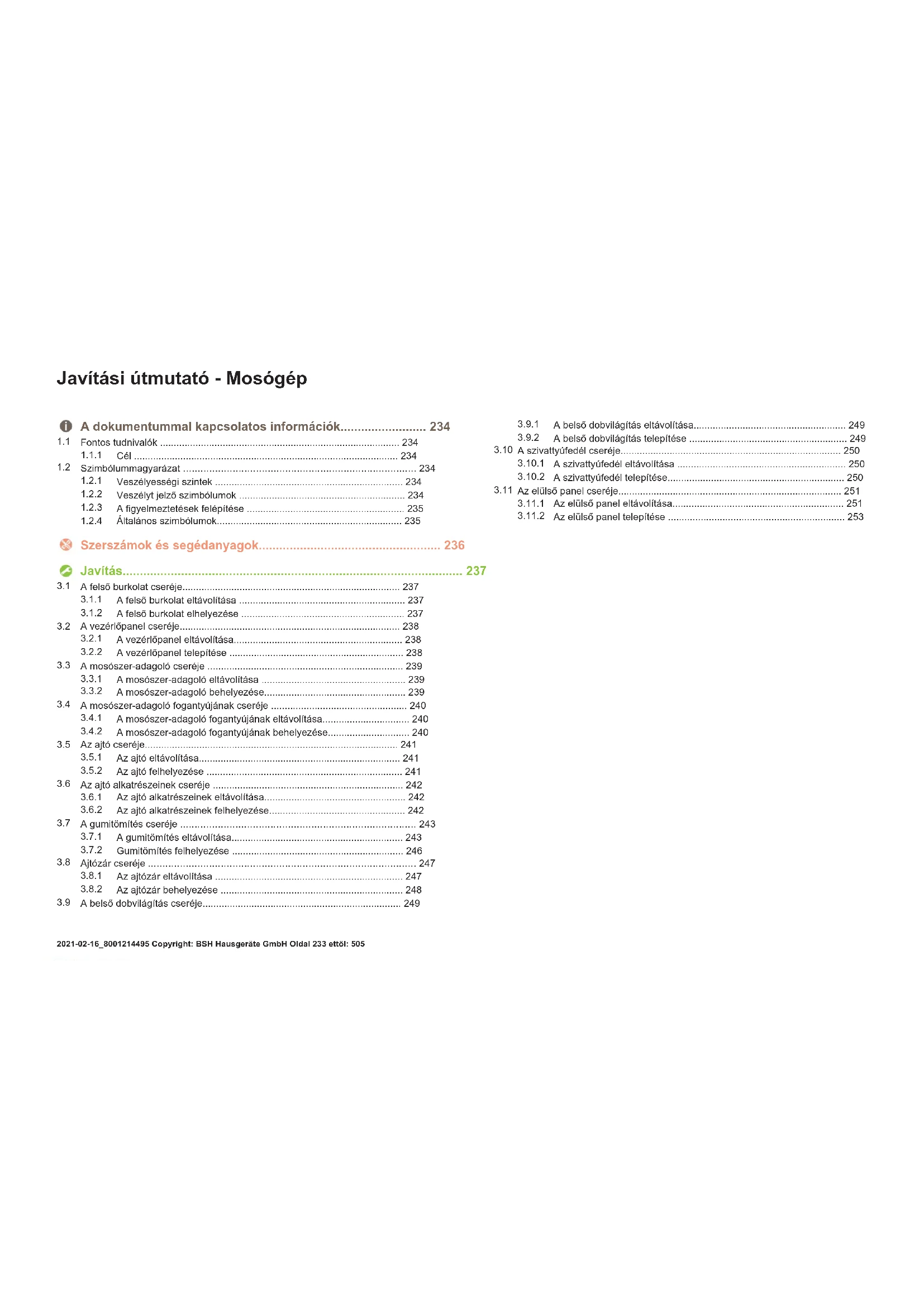

Javitási utmutató - Mosógpép

1 A Dokumentummal kapcsolatos informaciok 234

1.1 Fontos tudnivalok 234

1.1.1 Cel 234
1.2 Szimbólummagyarázat 234
1.2.1 Veszélyességi szintek 234
1.2.2 Veszelyt jelző szimbólumok 234
1.2.3 A figyelmeztetesek felepitese 235
1.2.4 Aitalanos szimbolumok 235

Szerszamok es segedanyagok 236

Javitas 237

3.1 A felsö burkolat csereje 237

3.1.1 A felso burkolat eltavolitasa 237
3.1.2 A felso burkolat elhelyzese 237

3.2 A verzêrlöpanel cseréje 238

3.2.1 A vezerlopanel eltavolitasa 238
3.2.2 A verzêrlöpanel telepitése 238

3.3 A mososzer-adagolocsereje 239

3.3.1 A mososzer-adagolé eltavolitasa 239
3.3.2 A mososzer-adagolobehelyezese 239

3.4 A mososzer-adagoló fogantyujanak cseréje 240

3.4.1 A mososzer-adagolfo fogantuyjanak eltavolitasa 240
3.4.2 A mosószer-adagoló fogantyujának behelyezese 240

3.5 Az ajto csereje 241

3.5.1 Az ajto eltavolitasa 241
3.5.2 Az ajto felhelyezese 241

3.6 Az ajto alkatreszeinek csereje 242

3.6.1 Az ajto alkatreszeinek eltavolitasa 242
3.6.2 Az ajto alkatrészeinek felhelysezese 242

3.7 A gumitomités csereje 243

3.7.1 A gumitômites eltávolítasa 243
3.7.2 Gumitomités felhelyezese 246

3.8 Ajtózár cseréje 247

3.8.1 Az ajtózár eltávolítasa 247
3.8.2 Az ajtózár behelyezese 248

3.9 A belso dobvilagitas csereje 249

3.9.1 A belso dobyilagitas eltavolitasa 249
3.9.2 A belso dobvilagitas telepitese 249

3.10 A szivattyufedel csereje 250

3.10.1 A szivattyufedel eltavolitasa 250
3.10.2 A szivattyufedel telepitese 250

3.11 Az elulso panel csereje 251

3.11.1 Az elulso panel eltavolitasa 251
3.11.2 Az elulso panel telepitese 253

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállatt. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYAZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyositott megjolenesuek es folepisetse.


A VESZÉLY A veszely típusa és forróásal A veszely / figyelmeztetes figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgató intézkedések és tiltások.

Az alabbi péda egy olyan figyelmeztétest mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmetzit. Megemliti a veszely elkerulésere szolgálo intézkésted.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbóolumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Alt. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Allapot Megjelenítatt szöveg / ablak (a készülék kijelzöjén)

Tablazat 3: Altalanos szimbolumok

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazí-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűcsörő fóg,hajilott kialaklítás[00341269]	Hossz: 200 mm
Oldalcsipő fóg[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelolés Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villáskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villáskulcs [15000459]	Mérét 16°mm, M10

Javitás

3.1 A felsö burkolat cseréje

Kulonleges eszkozok

Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellatásrol.

3.1.1 A felso burkolat eltavolitasa

1. Távolítsa el a csavarokat (1).
2. Tolja a felso burkolatot a keszulek hatso része fele (2).
3. Felemelve (3) távolítá sa el a felso burkolatot.

3.1.2 A felső burkolat elhelyezese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.2 A gezérlopanel cseréje

VIGYAZAT

Éles burkolatszéleki

Vagasi serulsek

Viseljen védökesztyut.

TELMEZTETES

Megdontt keszulekek elcsuszasa!

Csontore/szuzodasi serulesek

Biztositsa a keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leesö alkatreszek miatti sérülé

Biztositsa az alkatreszt leeses elln.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részeinek vagy az ügyfél lakásanak (pl. padó) károso

dasa

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
Eltavolitotta a felso burkolatot.237
Eltayolitotta a mososzer-adagolot. → 239

3.2.1 A gezérlopanel eltávolitása

1. 1. Távolítsa el a csavarokat (1).

2. Lazitsa meg a rogzitoelemeket (2, 3).

1. Huzza ki a vezerloegyseg dugaszat.
2. Távolitsa el azezérlopaneit.

3.2.2 A verzérlopanel telepitēse

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.3 A mosószer-adagoló cseréje

Kovetelmeny:

A keszüléket levalasztotta az aramellatásrol.
A készüléket leválasztotta a vizellátársrol.

3.3.1 A mosószer-adagoló eltávolítasa

1. Huza ki a mosószer-adagoló rekeszt.
   2.1.Nyomja le a fiokot (1).

2. Távolítsa el a mosószer-adagoló rekeszt (2).

3.3.2 A mososzer-adagolobehelyezese

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.4 A mososzer-adagolofogantuyujanak csereje

Követelmeny:

A keszüléket levalasztotta az aramellatásrol.
A keszüléket levalasztotta vízellátársól.
Eltávolitotta a mosószer-adagolót.→239

3.4.1 A mosószer-adagoló fogantúyujänak eltávolitasa

1. Lazitsa meg a rogzittoelemeket.

1. Távolítsa el masószer-adagoló rekesz fogantúját.

3.4.2 A mososzer-adagolofogantuyujanak behelyezese

Az elhelyezest forditott sorrendben végaze.

Javitás

3.5 Az ajtó cseréje

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket leyalasztotta a vizellatasról.
Az ajto nyitva van.

3.5.1 Az ajto eltavolitasa

1.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülő tóbbi részeinek vagy az ügyfél lakásnak (pl. padlo) károsódásá.
Bbizositsa az alkatreszt leeses elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses elln.

Tavolitsa el a csavarokat (1).

1. Felfelé húzva távolítsa el az ajtó.

3.5.2 Az ajto felhelyzese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.6 Az ajto alkatreszeinek csereje

VIGYAZAT

Nyitott zsané!

Ujak zúzódása/beszorulása
Ne nyuljon be a nyitott zsanerba.
Viseljen vedokesztyut

Kovetelmeny:

A keszüléket leválasztotta az aramellatásrol.
A keszüleket leválasztotta a yizellatársol.
Elavolitotta az ajtô,→241

3.6.1 Az ajto alkatreszeinek eltavolitasa

Kivulrol befele haladva szerelje szet az ajtot.

3.6.2 Az ajto alkatrészeinek felhelyezese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.7 A gumitömités csereje

VIGYAZAT

Éles burkolatszeleki

Vagasi serulsek

Viseljen védokesztyut.

VIGYAZAT

Leeső alkatrészek veszelye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles.

Biztositsa az alkatreszt leeses ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszulek tobbi rsesinek vagy az ugyfel lakasanak (pl. pado' karso

dasa.

Biztositsa az alkatreszt leeses ellen.

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot. → 239
Eltavolitotta az ajtó.→241
Eltavolitotta azsivattyufedelet.250

3.7.1 A gumitōimits ehtavolitasa

1.

FIGYELMEZTETES

Megdontott keszulekek elcsuszasa!

Csonttore / zuzodasi serulisek

Biztositsa a keszulékeket elcsuszás Ellen.

Emelje fel elol a keszuleket.

1. Lazitsa meg a csavarokat az elulso panel aljan (1).

1. Engedje le a keszüléket.

Javitás

1. Távolítsa el a szivattyúnál (2) levő csavarokat. 5. 1. Lazítsa meg a készülék ható részen (1) levő csavarokat.

1. Távolítsa el a felso burkolatot (2, 3).

6.1. Távolitsa el a csavarokat (1).

1. Lazitsa meg a vezerlopanel rogztifolemeilt (2, 3). 3. Lazitsa meg a mososzer-adagolo hazanak csaiva

1. Távolitsa el a vezérólpaneelt.

2. Távolitsa el a belsó dobvilagitas tartojat fent.

Tavoltsa el fesztogyurut a tomttesb oeg ymuanyag szerszammal.

1. Vegye ki tömtétst az elüso panelból.

2. Vegye ki a kabelcsatlakozot az ajtózárðl.

Javitás

1. Lazitsa meg a csavarokat az elulso panel tetejen (3).

1. Távolítsa el az elülso panelt.

2. Szüntesse meg a tomlcsatlakozásokat.

1. Tavolitsa el a gumitomitest.

3.7.2 Gumitōimits felhelyeze sé

FIGYELMEZTETES

Leeső alkatrészek veszélye a n em megfelelo telepités miatt!

Sérulés vagy a keszülék károsodásanak veszelye

Huzza meg az ustszajgumi szoritogyurjet 3,4 Nm nyomatekkal.

Az elhelyezest forditott sorrendben végezze

Javitás

3.8 Ajtozarcseere

Gyartokent kotelessegung tartalek alkatreszkent ajtozarat biztositani a vasarok szamara, belernte y a javitis ulasitasokat is a 2019/2023 EU-rendletnek megfelelden. Felhivjuk y figelymert, hagy az ajtazr csereje utan egyk peckt elektrumuszeresnek elektorotechnikai bitzonsagi vizsgalatot kell vvegezie n a keszulke uzembe helyzese elott. A vizsgalatot vegzdo zemelynek az adott orszag tovenyei, szabalyozasai es szabvanyai szerint meghatarozott képestellk ell rendelkeznie.

VESZÉLY

Aramutés veszelye aram alatt lev alkatreszek miatt!

Eletveszely a nem megfelelo javitas okozta aramutes miatt

Az elektromos alkatrzesek javatisat kizarolag képsett elektrum-szeresz végesheti.
A javitas utan végetzessen a VDE 0701-nek vagy az orszagspecificus szabályozásoknak megfelelo vizsgalatot.

VIGYAZAT Éles burkolatszeleki! Vagasi serulisek Viscien vodokeszhyt

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

ontorés / zuzodási serulések
Biztositsa a keszulekeket elcsuszas ell.

FIGYELEM! Leesō alkatrészek veszélye a kid

A keszülk tobbi részeinek vagy az ügyfel lakásanak (pl. padió) károsódasa.
Biztositsa az alkatreszt leeses ellen.

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.

A keszuleket levalasztotta a vizellatásrol.
A keszülékek szabadon hozzaférhétök.
Eltávolitotta a felsó burkolatot.→237
A gezérlopanelt eltvollották.
Eltavolitotta az aitot.241
A fesztogyurut eltavolitottak.
Az elulso panelt eltayolitottak.
A gumitomítést eltávolitották.

3.8.1 Az ajtózár eltávolitása

1. Valassza le az ajtózár csatlakozóját.
2. Lazitsa meg az ajtózárat.

3. Vegye ki az ajtózárat.

Javitás

3.8.2 Az ajtózár behelyezese

Az elhelyezest forditott sorrendben végezze.

Éles burkolatszeleki

Vagasi serulsek

Viseljen védokesztuy.

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

Csonttore / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles

Biztositsa az alkatreszt leeses elln.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso

asa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
A keszülékek szabadon hozzaféhetok.
Eltayolitotta a felso burkolatot. → 237
Eltávolította a mosószer-adagoló.→239
A gezérlopanelt eltávolitották.

1. Húzza ki a belsö dovvilágítás tartóját a készülékból.
2. Valassza le az elektromos csatlakozokat.
3. Távolítsa el a belsó dobvilagilasta a belsó dobvilagitas tartójábol.

3.9.2 A belso dobvilagitas telepitese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.10 A szivattyufedel cserede

Követelmeny:

A keszüléket levalasztotta az aramellatásrol.
A keszüléket levalasztotta vízellátársól.

3.10.1 A szivattyufedel eltavolitasa

1. Nyissa fea szivattyfedelét.

1. Távolítsa el a szivattyú fedelet.

3.10.2 A szivattyfedel telepitese

Az elhelyezest forditott sorrendben végaze.

Javitás

3.11 Az elülsö panel cseréje

VIGYAZAT

Éles burkolatszeleki!
Vagasi serüleşek
▶ Viseljen védokesztyüt

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A készüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot. → 239
Eltavolitotta az ajt,-241
A gumitomést elavolitották.
Eltavolitota szivatutyufedelet.→250

3.11.1 Az elulso panel eltavolitasa

1.

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

Csontóres /zúozádisrülešek
Bítzòsftsa a keszüliékeket elcsuszás ell.

Emelie fel elol a keszuleket.

1. Távolitsa el az aljáról csavarokat (1).

1. Engedje la keszüléket.

Javitás

4.1. Távolitsa el csavarokat (1).

1. Tolja a felso burkolatot a keszulek hatsrresze fele (2).
2. Felemelve (3) tavolitsa el a felso burkolatot.

5.1. Távolítsa el acsavarokat (1).

1. Lazitsa meg a rogzitolemeket (2, 3).

1. Távolítsa el a cezérlöpanelt.

7.

VIGYAZAT

Biztositsa az alkatreszt leeses elln.

Javitás

FIGYELEMI

Leesō alkatreszek veszélye a kioldott csavarok miatt!
A keszülek tóbbi részeinek yagy az ügyfel lakásnak (pl. padlo) károsodásá.

Biztositsa az alkatreszt leeses elln.

Tavolitsa el csavearokat az elejerol, haladjon alulrol felfelé (2, 3).

1. Távolítsa el az elülsö panelt.

3.11.2 Az elulso panel telepitese

Az elhelyezest forditott sorrendben végEZze.
