Vrsta izdelka	Vgradna kuhalna plošča iz steklokeramike
Blagovna znamka	Amica
Model	EC 744 000 E
Napajanje	230 V ~ 50 Hz
Največja skupna moč	6,8 kW
Dimenzije (D x Š x V)	592 x 522 x 48 mm
Teža	7,8 kg
Število kuhališč	4
Kuhališče 1 (spredaj levo)	145 mm, 1200 W
Kuhališče 2 (zadaj levo)	210 mm, 2100 W
Kuhališče 3 (zadaj desno)	180 mm, 1700 W
Kuhališče 4 (spredaj desno)	145 mm, 1200 W
Indikator preostale toplote	Da, 4 indikatorji (en za vsako kuhališče)
Material površine	Steklokeramika
Vrsta upravljanja	Preko nadzorne plošče ali preko pečice
Čiščenje	Mehka krpa za lažje madeže; posebna strgalka za trdovratne madeže ali ostanke sladkorja
Namestitev	Vgradna; debelina delovne plošče: 28 do 40 mm; prosti prostor pod ploščo: ≥ 80 mm
Priloženi dodatki	Tesnilni trak, pritrdilni elementi, strgalka z rezervnim rezilom
Varstvo okolja	Ne odlagajte med gospodinjske odpadke; recikliranje na zbirnih mestih OEEO
Odobritve	Skladno z direktivami EU 2014/35/EC, 2014/30/EC, 2009/125/EC

Pogosto zastavljena vprašanja - EC 744 000 E AMICA

Kako očistiti zažgan madež sladkorja na steklokeramični plošči?

Takoj odstranite ostanke sladkorja, najbolje tople, s posebno strgalko za steklokeramiko. Nato očistite s posebnim čistilom za steklokeramične plošče, ki ustvari zaščitno plast.

Zakaj indikatorji preostale toplote ostanejo prižgani po izklopu?

Indikatorji se prižgejo, ko temperatura kuhališča preseže 50°C. Označujejo, da je kuhališče še vroče in omogočajo izkoriščanje preostale toplote za pogrevanje ali ohranjanje toplote.

Ali lahko na tej plošči uporabljam aluminijaste posode?

Ne, odsvetuje se uporaba aluminijastih posod, aluminijaste folije ali plastike na steklokeramični plošči. Uporabljajte posode z debelim in ravnim dnom ter premerom, prilagojenim kuhališču.

Kaj storiti v primeru praske ali razpoke na plošči?

Če opazite globoke praske ali razpoke, takoj izključite napravo in kontaktirajte servisno službo. Poškodovane plošče ne uporabljajte zaradi nevarnosti električnega udara.

Kakšna debelina delovne plošče je potrebna za namestitev?

Delovna plošča mora imeti debelino med 28 in 40 mm ter globino najmanj 600 mm. Biti mora ravna, vodoravna in nepremočljiva ob steni.

Kako priključiti ploščo na nadzorno ploščo?

Priključitev poteka s skupino kablov z barvnimi vtiči (bela, zelena, modra, črna, rumena). Vsak vtič priključite v vtičnico iste barve na nadzorni plošči ali pečici.

Ali je ploščo mogoče uporabljati brez nadzora?

Ne, postopek kuhanja je treba nenehno nadzorovati, zlasti pri kratkih kuhanjih. Nikoli ne puščajte olja ali maščobe brez nadzora (nevarnost požara).

Katere vrste posod so priporočljive za varčevanje z energijo?

Uporabljajte posode z debelim in ravnim dnom ter premerom, ki ustreza kuhališču. Pokrovke naj bodo dobro prilagojene, da preprečite izgubo toplote.

Kako odstraniti trdovratne madeže po kuhanju?

Ploščo še toplo očistite s posebno strgalko za steklokeramiko, da odstranite zažgane ostanke. Nato nanesite primerno čistilo za preprečevanje poškodb.

Ali lahko ploščo namestim nad pečico?

Da, ploščo je mogoče upravljati iz pečice. Zagotovite prosti prostor vsaj 80 mm pod ploščo za dobro kroženje zraka in preprečevanje pregrevanja.

NAVODILA ZA UPORABO EC 744 000 E AMICA

Pozorno pročitati upute za uporabu da bismo izbjegli nezgode.

Pozor!

Plošča je pojem izjemne enostavnosti uporabe in visoke učinkovitost. Ko enkrat preberete navodila, delo s plošćo ne bo problem.

Vsaka plošča, ki zapusti proizvodni obrat, je pred pakiranjem na kontrolnih mestih temeljito preverjena z vidika varnosti in funkcionalnosti.

Prosimo, da pred začetakom uporabe naprave pozorno preberite navodila za uporabo.
Zagotavljanje usklajenosti z vsebino v navodilih vas bo šcitilo pred neustrezno uporabo.

Navodilo je treba shraniti in hraniti tak, da ga boste imeli vedno pri roki. Skrbno upostevajte navodila za uporabo, da preprecite kakrsnokoli nezgodo.

Pozor!

Napravo začnite uporabljati šele, ko preberete ta navodila in jih popolnama razumete.

Naprava je zasnovana izključno kot naprava za kuhanje.
Vsaka druga vrsta uporabe (npr. za ogrevanje prostorov)
je neskladna z njeno namembnostjo in je lahko nevarna.

Proizvajalec si pridržuje pravico uvedbe spreemb, ki nimajo vpliva na delovanje naprave.

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostn direktive 2014/35/ES,
  direktive o elektromagnetni združljivosti 2014/30/ES,
• direktive o okoljsko primerni zanovi 2009/125/ES,

zato je bil ta izdelek oznacen C in je bila zanj izstavljena izjava o skladnosti predložena organom nadzora trga.

Opozorilo. Naprava in dostopni deli le-te postanejo tekom uporabe vroci. Posebna pozornost mora biti namenjena možnosti dotika grelnih elementov. Otroci, mlajski od 8 let, se morajo nahajati dalec stran od stedilnika, ce niso pod stalnim nadzoram.

To napravo lahko uporabljajo otroci, stari 8 let in vec, ter osebe z zmanjšanimi telesnimi, šutnimi ali duševnimi sposobnostmi in osebe s pomanjkanjem izkušenj in znanj, če se ta uporaba odvija pod nadzorom odgovorne osebe ali skladno z navodilom za uporabo naprave, Če za to poskrbi oseba, odgovorna za varnost teh oseb. Bodite posebej pozorni na otroke, da se ne bodo igrali z napravo. Čiščenja in vzdřevalnih opravil ne smejo opravljati otroci, Če niso pod nadzorom.

Opozorilo. Segrevanje masti in olja na kuhinjski plošci brez nadzora je lahko nevarno in lahko povzroci požar.

NIKOLI ne skušajte gasiti ognja z vodo; izklopite napravo in nato prekrijte plamen npr. sPokrovko ali negorljivo odejo.

Opozorilo. Nevarnost požara: ne postavlajte stvari na kuhalno povrsino.

Naprave ne sme upravljati z uporabo zunanje ure ali neodvisnegaSYSTEMA daljinskega upravljanja.

Za ciscenje plošće se ne sme uporabljajti opreme za ciscenje s paro.

Opozorilo. Proces kuhanja mora biti nadzorovan.
Krajsi proces kuhanja mora biti ves chas nadzorovan.

Opozorilo. Uporabljajte le prekrivne elemente, ki sprojektirani s strani proizvajalca naprave oziroma takšnih, za katere proizvajalec v navodilih za uporabo potradi, da so primerni. Uporaba neprimernih prekrivnih elementov lahko povzroči nasrečo.

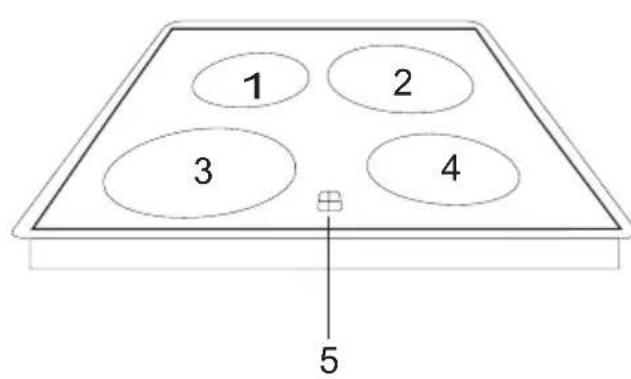

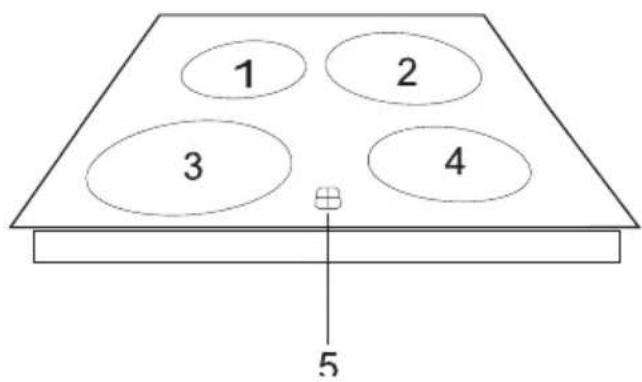

1.4-Grelno polje 145 obicajno (1200 W) ali HiLight (1200 W)
2-GreIno polje 210 obicajno (2100 W) ali HiLight (2300 W)
3-Grelno polje 180 obicajno (1700 W) ali HiLight (1800 W)
5 - indicator preostale toplate

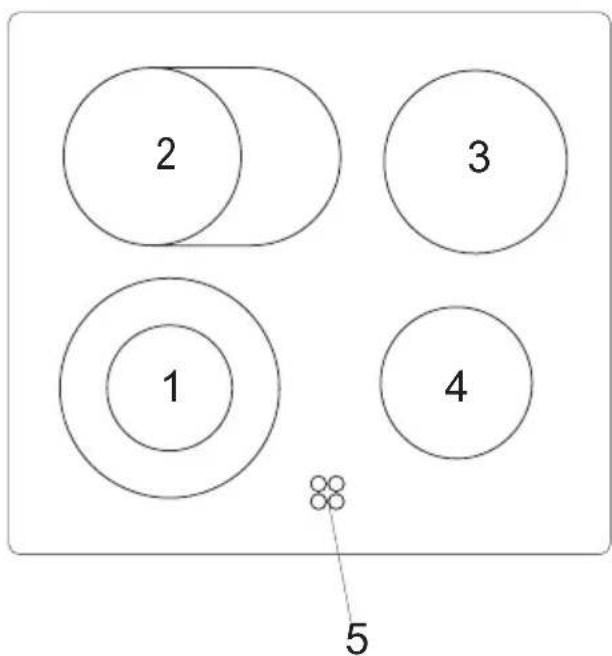

1 - Dvojno grelno polje 180 / 120 (1700 W)
2 - Dvojno grelno polje 145× 250 (2000 W)
3 - Grelno polje 180 zwyktie (1800 W)
4 - Grelno polje 145 zwyktie (1200 W)
5 - indicator preostale toplate

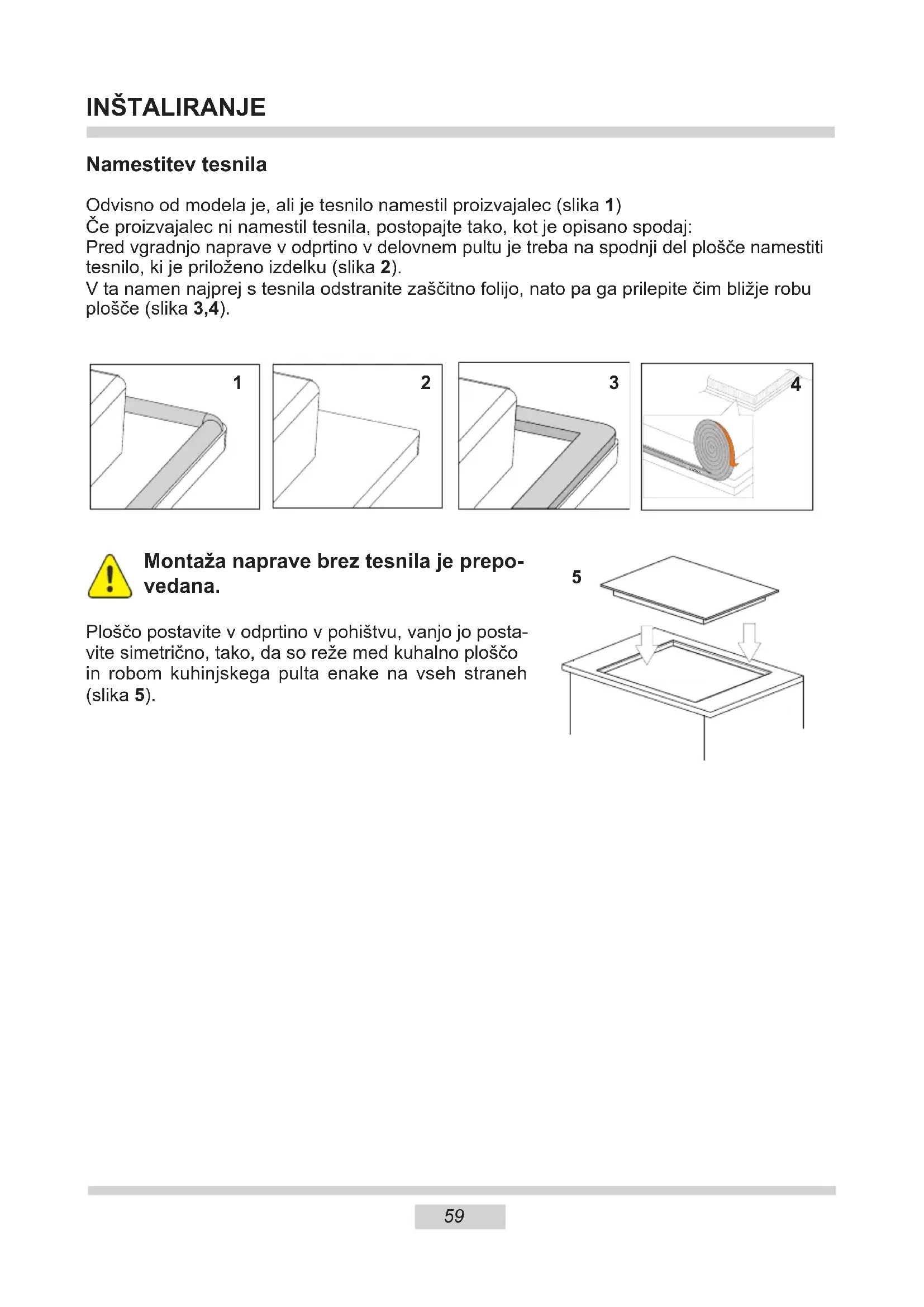

Ce proizvajalec ni namestil tesnila, postopajte takot, kot je opisano spodaj:

Pred vgradnjn naprave v odprtino v delovnem pultu je treba na spodnji del plošće namestiti tesnilo, ki je prilozeno izdelku (slika 2).

V ta namen najprej s tesnila odstranite zašcitno folijo, nato pa ga prilepite Čim blizje robu plošće (slika 3,4).

Montaza naprave brez tesnila je prepovedana.

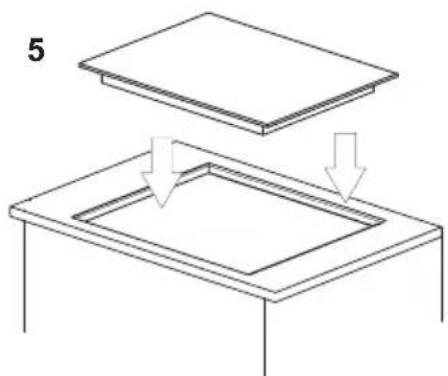

Plošćo postavite v odprtino v pohistvu, vanjo jo postavite simetrično, tak, da so reže med kuhalno plošćo in robom kuhinjskega pulta enake na vseh straneh (slika 5).

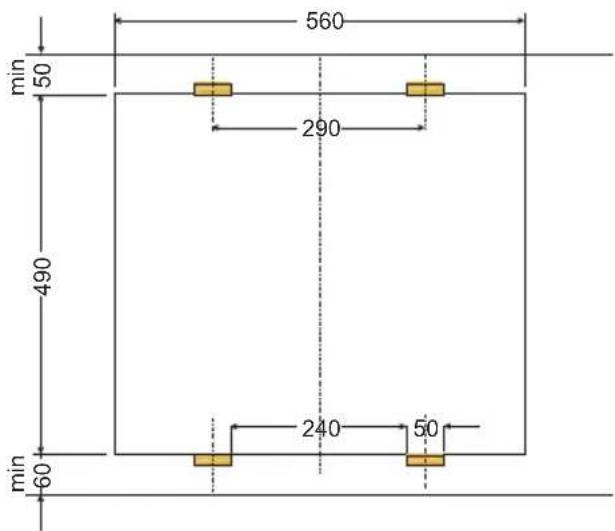

Instalacija plošće - nosilec PG4*

• V primeru pulta debeline 38 mm je treba za montaço plošće uporabiti 4 nosilce "A". Način montaže je prikazan na sl. 2 in 3. V primeru pulta debeline 28 mm je treba poleg nosilcev "A" dodatno uporabiti 4 lesene kladice dimenzij 15x15x50 mm. Način montaže je prikazan na sl. 4 in 5.
• Preveriti, ali tesnila natančno nalegajo na plošćo.
• Rahlo priviti držaje s spodnje strani plošće.
• Očistite pult, vstavite plošćo v odprtino in jo pritisnite k pultu.
• Namestiti držaje pravokotno glede na robove plošće in priviti.

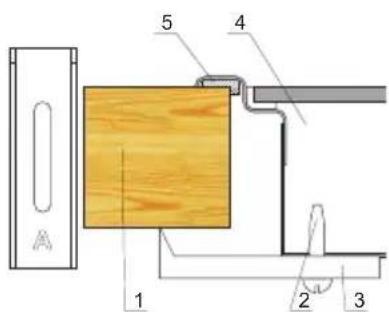

(3)

1 - pohistveni pult
2-vijak
3 - montažni nosilec
4 - grelnaplošca
5 - tesnilo plošće

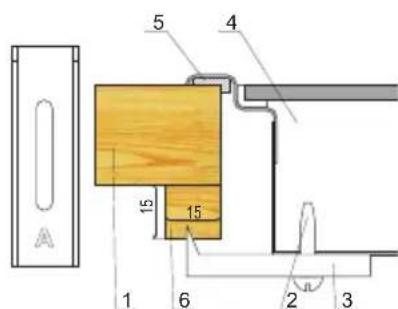

(5)

1 - pohistveni pult
2-vijk
3 - montažni nosilec
4 - grelnaplošča
5 - tesnilo plošće
6 - lesena kladica

4

• pri nikaterih modelih je tesnilo prilepljeno na plosco

Instalacija v kuhinjskem pultu PB\*4V\*0...

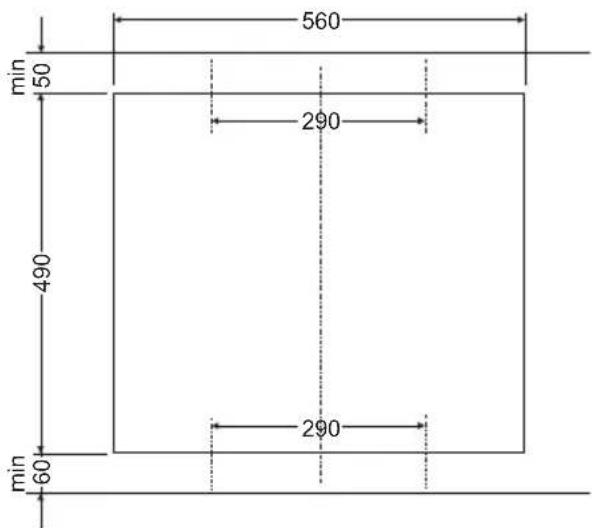

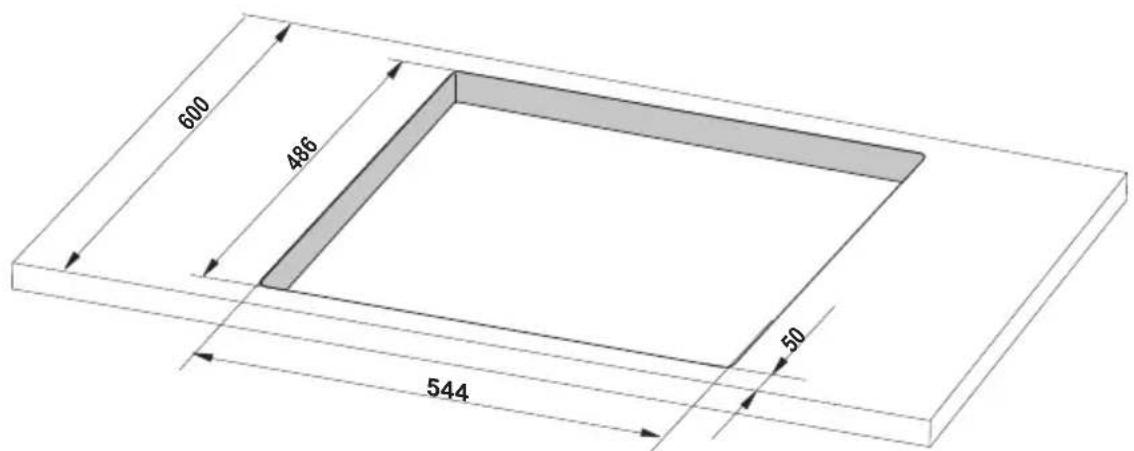

• Izrezite odprtino v kuhinjskem pultu v skladu z merami, ki so podane na risbi (Risba A).
• Minimalni prostor pod plošco mora znašati 80 mm.
  Plošćo povežite s kablom v skladu s prilozeno shemo.
• Izberite kabel s prerezom, ki ustreza moči plošće (to mora narediti pooblašćeni montažer).
• Preverite, da tesnilo plošće ni poskodovano in je primerno namešćeno*
• Očistite pult, namestite plošćo v odprtino in pritisnite navzdol.

SI.A

PBF..., PBP...

1-pult
2 - tesnilo plošće
3 - keramična plošča

Ce proizvajalec ni namestil tesnila, postopajte takot, kot je opisano spodaj:

Pred vgradnjn naprave v odprtino v delovnem pultu je treba na spodnji del plošće namestiti tesnilo, ki je prilozeno izdelku (slika 2).

V ta namen rajprej s tesnila odstranite zašcitno folijo, nato pa ga prilepite Čim blizje robu plošće (slika 3,4).

Montaža naprave brez tesnila je prepovedana.

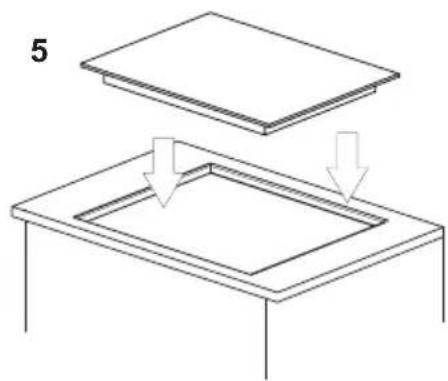

Plošćo postavite v odprtino v pohistvu, vanjo jo postavite simetrično, takó, da so reže med kuhalno plošćo in robom kuhinjskega pulta enake na vseh straneh (slika 5).
