MODE D'EMPLOI EC 744 000 E AMICA

• PG4V*0
• PB*4V*0 p. 2

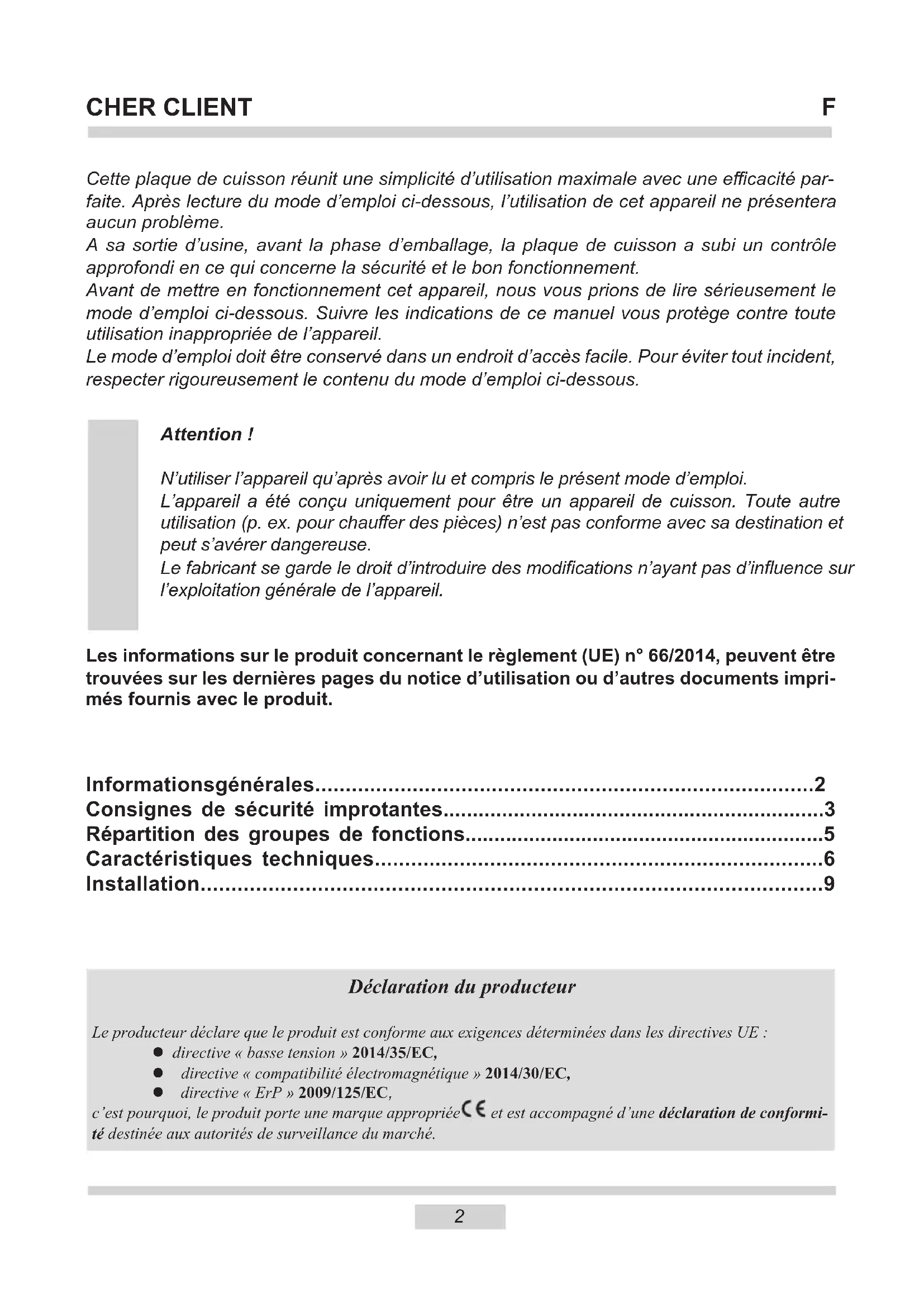

• CHER CLIENT Cette plaque de cuisson réunit une simplicité d’utilisation maximale avec une ecacité par- faite. Après lecture du mode d’emploi ci-dessous, l’utilisation de cet appareil ne présentera aucun problème. A sa sortie d’usine, avant la phase d’emballage, la plaque de cuisson a subi un contrôle approfondi en ce qui concerne la sécurité et le bon fonctionnement. Avant de mettre en fonctionnement cet appareil, nous vous prions de lire sérieusement le mode d’emploi ci-dessous. Suivre les indications de ce manuel vous protège contre toute utilisation inappropriée de l’appareil. Le mode d’emploi doit être conservé dans un endroit d’accès facile. Pour éviter tout incident, respecter rigoureusement le contenu du mode d’emploi ci-dessous. Attention ! N’utiliser l’appareil qu’après avoir lu et compris le présent mode d’emploi. L’appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre utilisation (p. ex. pour chauer des pièces) n’est pas conforme avec sa destination et peut s’avérer dangereuse. Le fabricant se garde le droit d’introduire des modications n’ayant pas d’inuence sur l’exploitation générale de l’appareil. Déclaration du producteur Le producteur déclare que le produit est conforme aux exigences déterminées dans les directives UE : l directive « basse tension » 2014/35/EC, l directive « compatibilité électromagnétique » 2014/30/EC, ldirective « ErP » 2009/125/EC, c’est pourquoi, le produit porte une marque appropriée et est accompagné d’une déclaration de conformi- té destinée aux autorités de surveillance du marché. Informations générales p. 2
• Consignes de sécurité improtantes p. 3

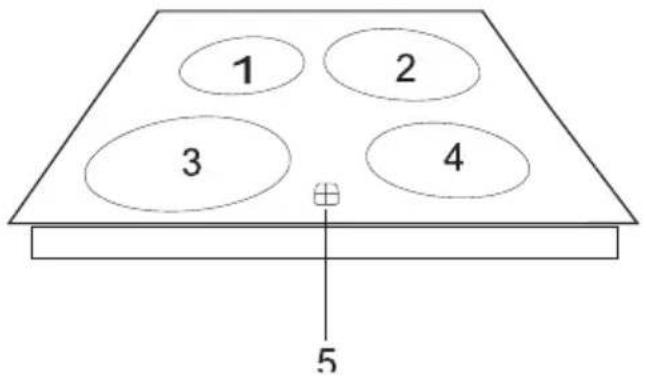

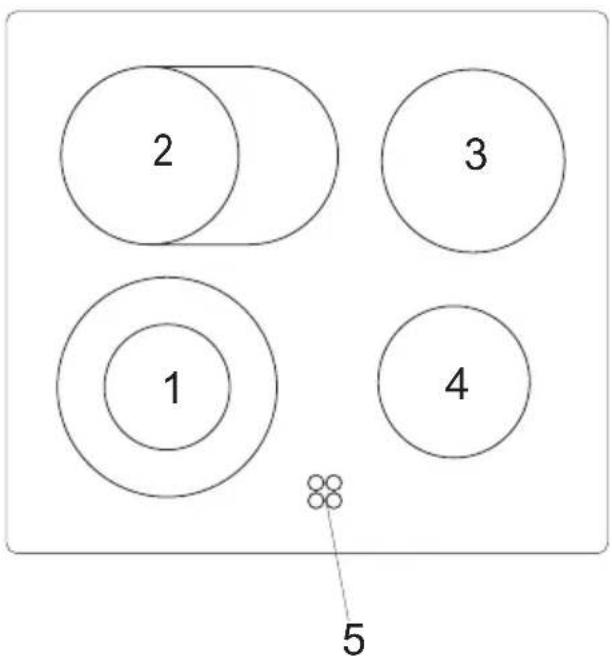

• Répartition des groupes de fonctions p. 5
• Caractéristiques techniques p. 6
• Installation p. 9

Les informations sur le produit concernant le règlement (UE) n° 66/2014, peuvent être trouvées sur les dernières pages du notice d’utilisation ou d’autres documents impri- més fournis avec le produit.3

CONSIGNES DE SÉCURITÉ IMPROTANTES

Attention. L’appareil ainsi que ses parties acces- sibles sont chauds durant l’utilisation. Faire atten- tion au contact de l’appareil. Les enfants de moins de 8 ans ne devraient pas se trouver à proximité de l’appareil. Les enfants peuvent utiliser l’appareil uniquement sous surveillance. L’appareil peut être utilisé par des enfants (à partir de l’âge de 8 ans), ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées, seulement sous surveillance et conformément à la notice. Les enfants ne devraient pas jouer avec l’appareil. Les enfants peuvent net- toyer l’appareil uniquement sous surveillance. Les enfants peuvent utiliser l’appareil uniquement sous surveillance. Attention. Ne pas réchau󰀨er de la graisse ou de l’huile sans surveillance (risque d’incendie !). Ne jamais éteindre le feu en utilisant de l’eau. Éteindre l’appareil et éteindre le feu en utilisant par exemple un couvercle ou une couverture anti-feu. Attention. Ne pas utiliser la plaque de cuisson comme un endroit pour déposer les objets (risque d’incendie !).4

CONSIGNES DE SÉCURITÉ IMPROTANTES

Attention. En cas de tout endommagement de la plaque (rayures, ssures), éteindre l’appareil et dé- brancher l’alimentation électrique (risque d’électro- cution !). L'appareil ne doit pas être commandé par une hor- loge externe ou par un système de commande à distance indépendant. L’utilisation d’appareils de nettoyage fonctionnant à la vapeur est proscrite en hygiène de l’appareil. Attention. Le processus de cuisson doit être surveil- lé. Un processus de cuisson court doit être surveillé sans interruption. Attention. Utiliser uniquement les dispositifs de pro- tection de table de cuisson conçus par le fabricant de l’appareil de cuisson ou indiqués par le fabricant de l’appareil dans les instructions d’utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l’appareil. L’utilisation de disposi- tifs de protection non appropriés peut entrainer des accidents.5 Répartition des groupes de fonctions 1,4 – foyers de cuisson ∅ 145 normal (1200 W) ou HiLight (1200 W) 2 – foyers de cuisson ∅ 210 normal (2100 W) ou HiLight (2300 W) 3 – foyers de cuisson ∅ 180 normal (1700 W) ou HiLight (1800 W) 5 – Indicateur de chaleur résiduelle

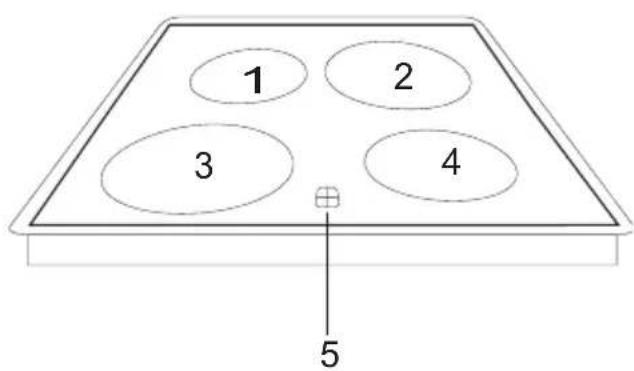

5 – Indicateur de chaleur résiduelle

2. Conseils pratiques

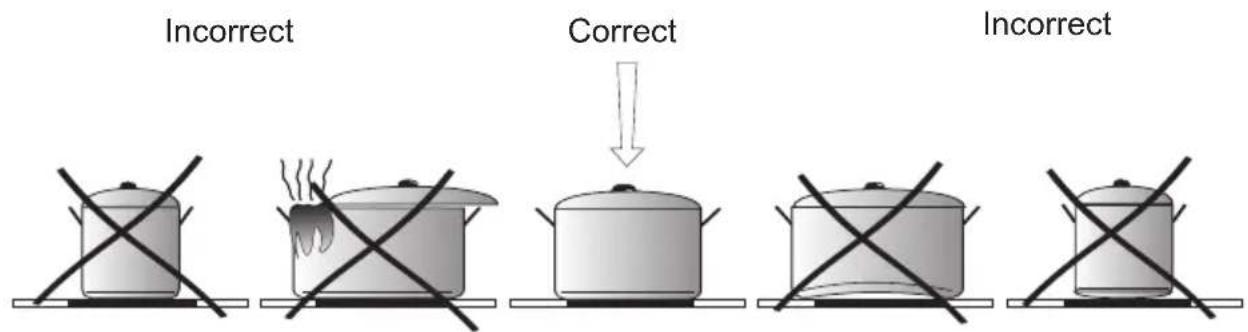

La plaque céramique est résistante aux chocs thermiques, on peut y placer des récipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d’un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponc- tuels par exemple les impacts de salière, de bouteilles avec condiments ou d’autres petits objets durs. Lors de l’utilisation de la plaque céramique, suivre les consignes suivantes : - Ne pas allumer le foyer si aucun récipient n’est placé dessus, - Placer uniquement des casseroles à fond propre et sec, - Éliminer immédiatement les résidus de sucre et d’autres aliments (par exemple les compotes), et si cela est possible, même à l’état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,

1. Caractéristiques techniques

- Tension nominale des éléments chau󰀨ants ~230V, 50 Hz - Puissance max. 6,8 kW (version la plus large) - Dimensions 592 x 522 x 48 - Poids 7,8 kg La plaque peut être commandée à partir du tableau de commande ou à partir du four. Certains modèles de la plaque peuvent être équipés de foyers de cuisson :

• Foyer de cuisson large ∅210/120 normal (2100 W) ou HiLight (2200 W) Élimination des appareils usagés Ce produit, en n de vie, ne doit pas être éliminé avec les déchets ménagers, il doit être remis au point de collecte des appareils électriques et électroniques usagés. Cette information est indiquée par le symbole apposé sur le produit, le mode d’emploi et l’emballage. Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d’autres formes d’utilisation des appareils usés vous contribuez de façon considérable sur la protection de notre environnement. Pour de plus amples informations sur le lieu de collecte des appareils usagés, veuillez contacter les services de votre commune. Attention! Vous pouvez commencer à utiliser l’appareil après avoir lu et compris la présente notice. L’appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre forme d’uti- lisation de l’appareil (par exemple en tant que chauage) n’est pas conforme à son usage et peut constituer un danger. Le fabricant se réserve le droit d’introduire des modications qui n’ont pas d’impact sur les fonctions de l’appareil.7

3. Indicateur de la température des foyers de cuisson

Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson, ils s’allument quand la température du foyer de cuisson dépasse 50°C. Cela permet d’exploiter complètement la chaleur accumulée, par exemple pour réchau󰀨er les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson éteint reste encore très chaud. Correct Incorrect Incorrect Important ! Une bonne casserole permet d’économiser de l’énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur. - Ne préparer aucun plat dans des récipients aluminium, feuilles d’aluminium ou récipients en plastique, sur la plaque céramique. - Veiller à ce que la plaque céramique ne soit pas rayée par exemple par des récipients à arêtes vives, - Ne pas placer d’objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc. N’utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque, - Si vous constatez des rayures profondes ou des ssures, débranchez immédiatement la plaque de l’alimentation électrique et contactez le service clientèle. - Ne pas laisser les enfants jouer avec l’appareil. - Cet appareil ne peut pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées (y compris les enfants), ou qui ne connaissent pas l’appareil, sauf si elles utilisent l’appareil sous surveillance ou conformément au mode d’emploi de l’appareil transmis par la personne responsable de la sécurité.

4. Nettoyage de la plaque céramique

Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.8

6. Montage de la plaque

• La table de travail doit être d’une épaisseur de 28 à 40 mm et la profondeur d’au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanchée du côté du mur pour éviter la pénétration d’eau et de l’humidité.

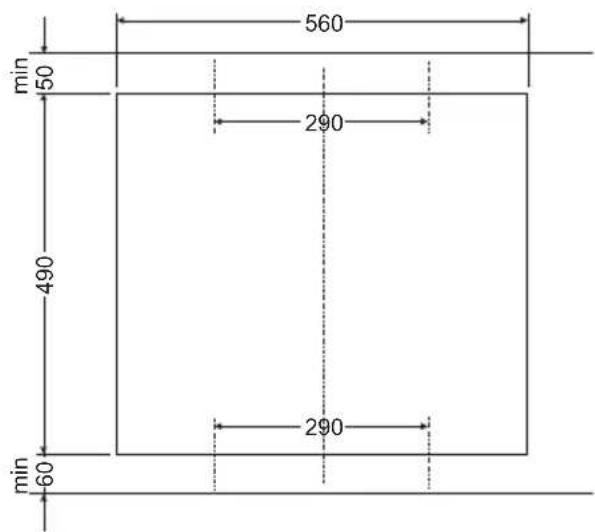

• La distance entre le bord de l’orice (de l’ouver- ture) et le bord de la table de travail doit être d’au moins 60 mm à l’avant et de 50 mm à l’arrière.

• Les surfaces des meubles où est encastré l’ap- pareil doivent être revêtues et les colles utilisées doivent être résistante à la température de 100°C. Si ces conditions ne sont pas respectées, la sur- face peut se déformer et le revêtement peut se décoller.

• Les bords de l’orice (de l’ouverture) doivent être protégés par un produit résistant à l’humidité et protégeant contre le gonement.

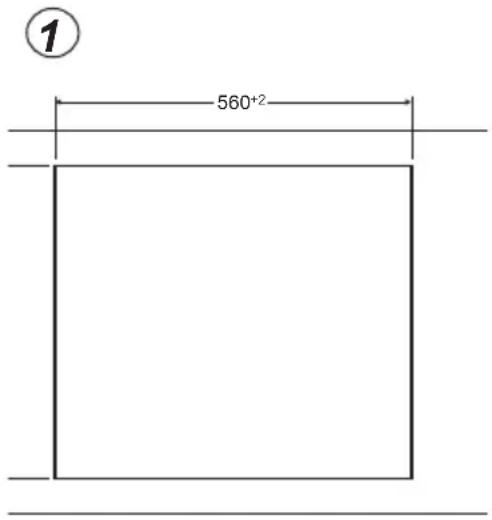

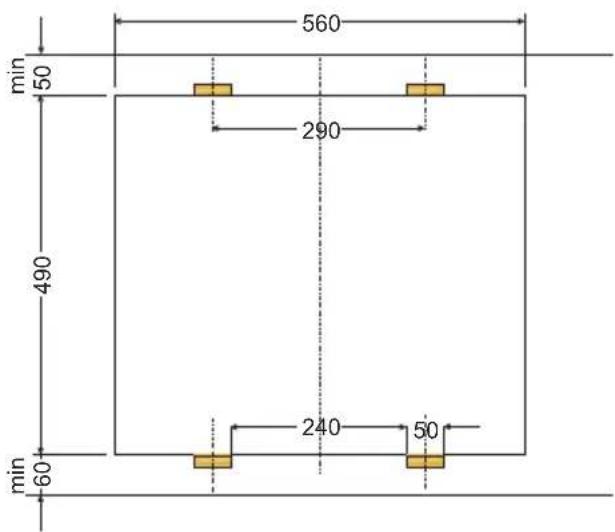

• Préparer l’orice dans la table de travail selon les dimensions indiquées sur le Dessin 1.

• Laisser sous la plaque un espace libre d’au moins 80 mm, pour garantir une circulation d’air correcte et éviter la surchau󰀨e des éléments autour du foyer de cuisson. En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou récipients en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d’huiles de silicone.

5. Connexion au tableau de commande

La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de câbles avec ches. L’ensemble des câbles est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la che du câble d’une couleur dans la prise de la même couleur du tableau de commande ou du four. Dessin - éliminer les petites taches qui ne collent pas à l’aide d’un chi󰀨on doux, - éliminer les taches tenaces à l’aide d’un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d’une lame de rechange /dessin/)

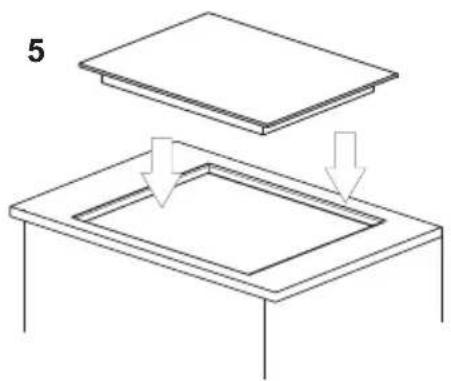

+29 INSTALLATION Il est interdit d’encastrer l’appareil sans joint. Placer la plaque dans l’orice du meuble, la positionner de manière symétrique dans l’orice de manière à ce que les fentes entre la plaque et les bords du plan de travail soient égales de chaque côté (g. 5). Montage du joint Dans certains modèles, le joint est déjà xé par le fabricant (g. 1) Si le joint n’est pas xé par le fabricant, suivre les consignes ci-dessous : Avant d’encastrer l’appareil dans l’orice du plan de travail, xer le joint fourni avec le produit (g. 2) sur la partie inférieure de la plaque. Pour ce faire, enlever d’abord le lm de protection du joint et ensuite, coller le joint le plus près possible du bord de la plaque (g.3,4).

Montage de la plaque sur la table de travail des meubles PG4**

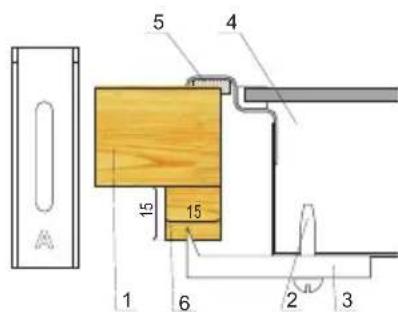

• Pour monter la table de travail d’une épaisseur de 38 mm, 4 attaches de xation « A » sont nécessaires. Le montage a été monter sur le des. 2 et le des. 3. Pour xer la table de travail d’une épaisseur de 28 mm, à part les attaches de xation « A », sont nécessaires également 4 éléments en bois de dimensions 15x15x50 mm. Le montage a été monter sur le des. 4 et le des. 5.

• Vérier si le joint n’a pas de défauts et s’il est bien ajusté à la plaque.

• Visser délicatement les attaches du côté inférieur de la table de travail.

• Nettoyer la table de travail, placer la plaque dans l’ouverture et presser contre la table.

• Fixer les attaches de xation verticalement par rapport au bord de la plaque et visser jusqu’à ressentir une résistance.

4. Plaque de cuisson

5. Plaque de cuisson

4. Plaque de cuisson

5. Plaque de cuisson

• dans certains modèles, le joint est xé à la plaque.11 Montage sur la table du meuble PB*4V*0...

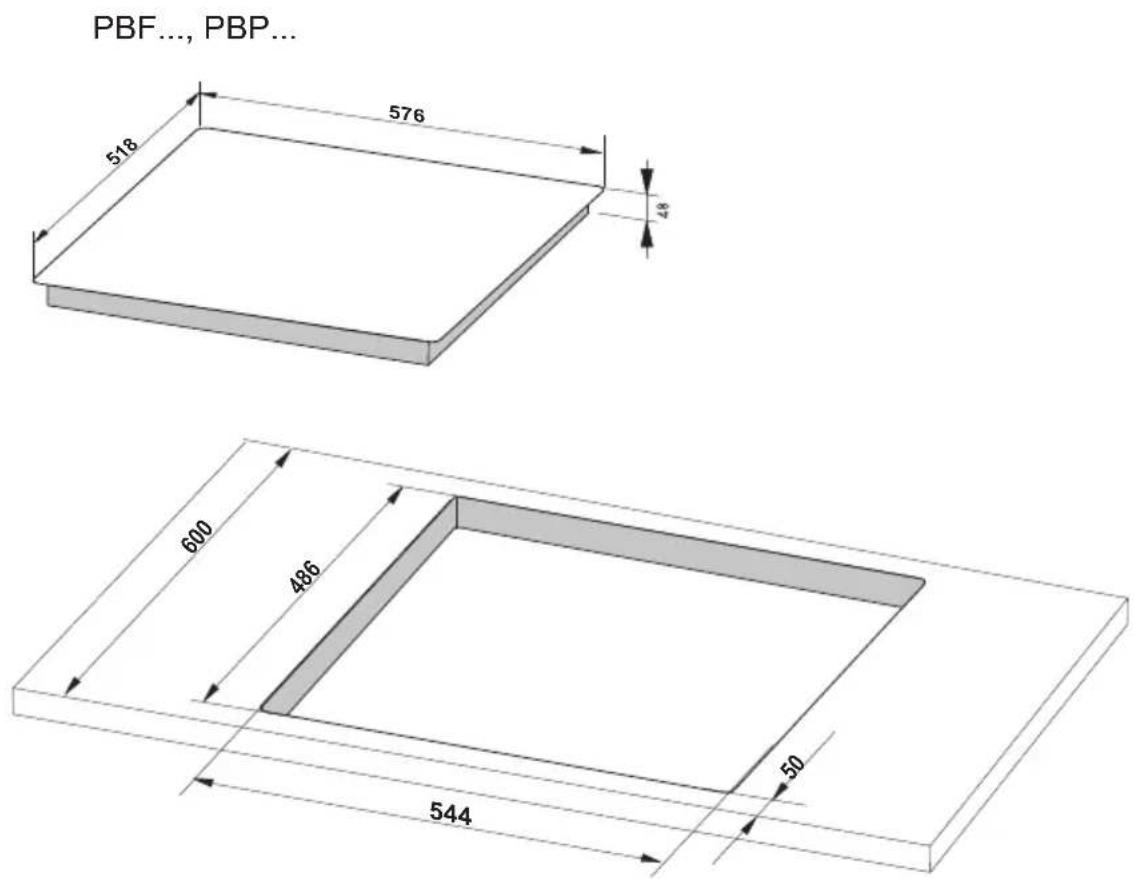

• Réaliser l’emplacement (l’orice) dans la table du meuble selon les dimensions indiquées sur le dessin (des. A).

• Laisser un espace libre d’au moins 80 mm sous la plaque céramique.

• Raccorder la plaque à l’aide d’un câble électrique, conformément au schéma joint.

• Choisir le diamètre du câble selon la puissance de la plaque (cela doit être e󰀨ectué par un technicien qualié).

• Vérier si le joint n’a pas de défauts et s’il est bien ajusté à la plaque*.

• Nettoyer la table de travail, placer la plaque dans l’ouverture et presser contre la table. Fig. A

2 - Plaque de cuisson

2. Conseils pratiques

La plaque céramique est résistante aux chocs thermiques, on peut y placer des récipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d’un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponc- tuels par exemple les impacts de salière, de bouteilles avec condiments ou d’autres petits objets durs. Lors de l’utilisation de la plaque céramique, suivre les consignes suivantes : - Ne pas allumer le foyer si aucun récipient n’est placé dessus, - Placer uniquement des casseroles à fond propre et sec, - Éliminer immédiatement les résidus de sucre et d’autres aliments (par exemple les compotes), et si cela est possible, même à l’état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,

1. Caractéristiques techniques

- Tension nominale des éléments chau󰀨ants ~230V, 50 Hz - Puissance max. 6,8 kW (version la plus large) - Dimensions 592 x 522 x 48 - Poids 7,8 kg La plaque peut être commandée à partir du tableau de commande ou à partir du four. Certains modèles de la plaque peuvent être équipés de foyers de cuisson :

• Foyer de cuisson large ∅210/120 normal (2100 W) ou HiLight (2200 W) Élimination des appareils usagés Ce produit, en n de vie, ne doit pas être éliminé avec les déchets ménagers, il doit être remis au point de collecte des appareils électriques et électroniques usagés. Cette information est indiquée par le symbole apposé sur le produit, le mode d’emploi et l’emballage. Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d’autres formes d’utilisation des appareils usés vous contribuez de façon considérable sur la protection de notre environnement. Pour de plus amples informations sur le lieu de collecte des appareils usagés, veuillez contacter les services de votre commune. Attention! Vous pouvez commencer à utiliser l’appareil après avoir lu et compris la présente notice. L’appareil a été conçu uniquement pour être un appareil de cuisson. Toute autre forme d’uti- lisation de l’appareil (par exemple en tant que chauage) n’est pas conforme à son usage et peut constituer un danger. Le fabricant se réserve le droit d’introduire des modications qui n’ont pas d’impact sur les fonctions de l’appareil.57

3. Indicateur de la température des foyers de cuisson

Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson, ils s’allument quand la température du foyer de cuisson dépasse 50°C. Cela permet d’exploiter complètement la chaleur accumulée, par exemple pour réchau󰀨er les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson éteint reste encore très chaud. Correct Incorrect Incorrect Important ! Une bonne casserole permet d’économiser de l’énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur. - Ne préparer aucun plat dans des récipients aluminium, feuilles d’aluminium ou récipients en plastique, sur la plaque céramique. - Veiller à ce que la plaque céramique ne soit pas rayée par exemple par des récipients à arêtes vives, - Ne pas placer d’objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc. N’utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque, - Si vous constatez des rayures profondes ou des ssures, débranchez immédiatement la plaque de l’alimentation électrique et contactez le service clientèle. - Ne pas laisser les enfants jouer avec l’appareil. - Cet appareil ne peut pas être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées (y compris les enfants), ou qui ne connaissent pas l’appareil, sauf si elles utilisent l’appareil sous surveillance ou conformément au mode d’emploi de l’appareil transmis par la personne responsable de la sécurité.

4. Nettoyage de la plaque céramique

Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.58

6. Montage de la plaque

• La table de travail doit être d’une épaisseur de 28 à 40 mm et la profondeur d’au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanchée du côté du mur pour éviter la pénétration d’eau et de l’humidité.

• La distance entre le bord de l’orice (de l’ouver- ture) et le bord de la table de travail doit être d’au moins 60 mm à l’avant et de 50 mm à l’arrière.

• Les surfaces des meubles où est encastré l’ap- pareil doivent être revêtues et les colles utilisées doivent être résistante à la température de 100°C. Si ces conditions ne sont pas respectées, la sur- face peut se déformer et le revêtement peut se décoller.

• Les bords de l’orice (de l’ouverture) doivent être protégés par un produit résistant à l’humidité et protégeant contre le gonement.

• Préparer l’orice dans la table de travail selon les dimensions indiquées sur le Dessin 1.

• Laisser sous la plaque un espace libre d’au moins 80 mm, pour garantir une circulation d’air correcte et éviter la surchau󰀨e des éléments autour du foyer de cuisson. En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou récipients en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d’huiles de silicone.

5. Connexion au tableau de commande

La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de câbles avec ches. L’ensemble des câbles est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la che du câble d’une couleur dans la prise de la même couleur du tableau de commande ou du four. Dessin - éliminer les petites taches qui ne collent pas à l’aide d’un chi󰀨on doux, - éliminer les taches tenaces à l’aide d’un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d’une lame de rechange /dessin/)
