BEDIENUNGSANLEITUNG EC 744 000 E AMICA

Technische gegevens. 26

Installatie 29

1. TECHNISCHE GEGEVENS

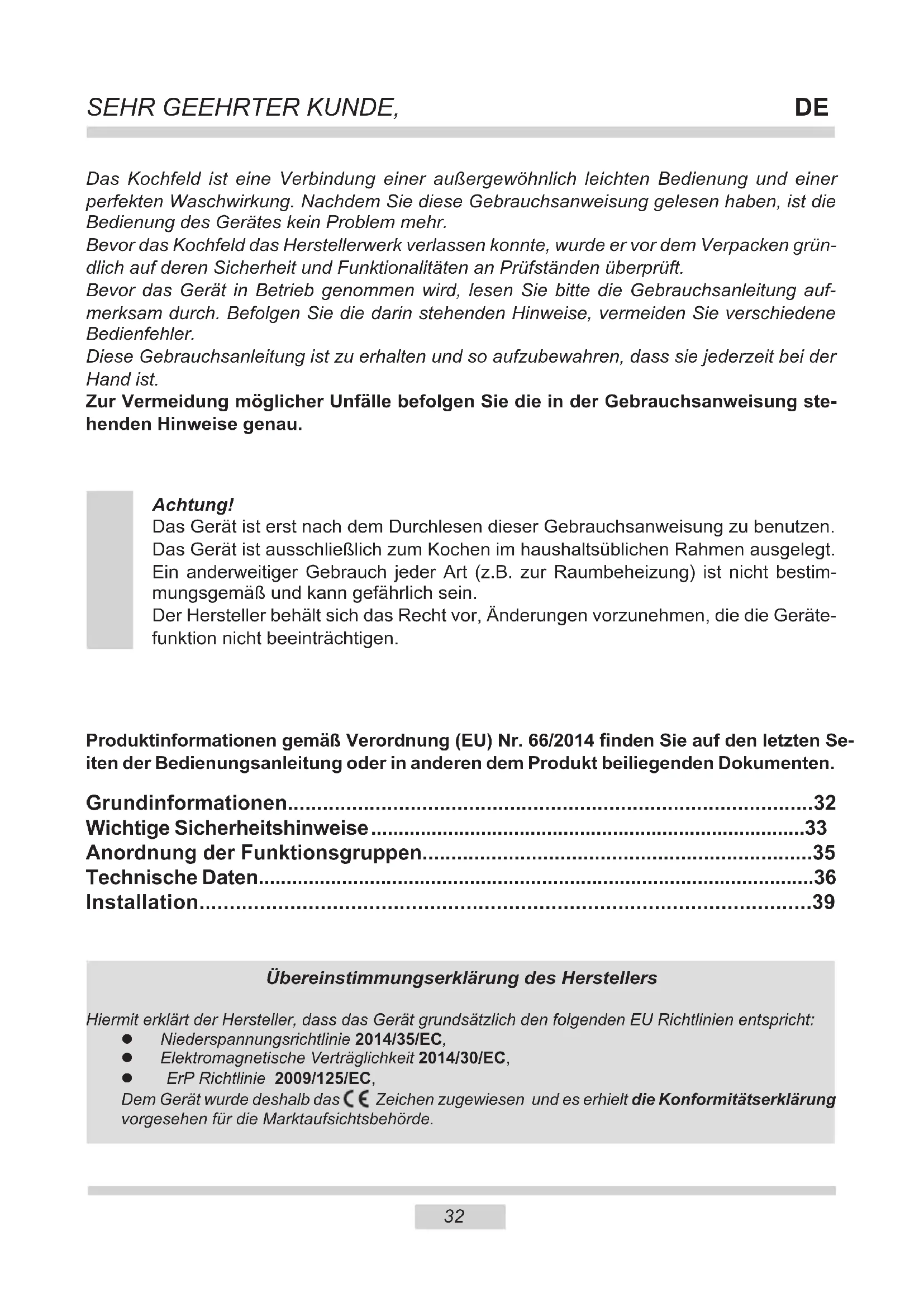

Das Kochfeld ist eine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Waschwirkung. Nachdem Sie diese Gebrauchsanweisung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr.

Bevor das Kochfeld das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.

Bevor das Gerät in Betrieb genommen wird,lesen Sieitte die Gebrauchsanleitung auf- merksam durch. Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler.

These Gebrauchsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die in der Gebrauchsanweisung stehenden Hinweise/genu.

Achtung!

Das Gerät ist erst nach dem Durchselen dieser Gebrauchsanweisung zu benutzen. Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheziehung) ist nicht bestimmungsgemäß und kann gefährlich sein.

Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.

Produktinformationen gemäß Verordnung (EU) Nr. 66/2014 finds Sie auf den letzten Seiten der Bedienungsanleitung oder in anderen dem Produkt beiliegenden Dokumenten.

Grundinformationen 32

Wichtige Sicherheitshinweise 33

Anordnung der Funktionsgruppen 35

Technische Daten. 36

Installation. 39

Übereinstimmungserklärung des Herstellers

Hiermit erklart der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:

Niederspannungsrichtlinie 2014/35/EC,
Elettromagnetische Verträglichkeit 2014/30/EC,
ErP Richtlinie 2009/125/EC,

Dem Gerät wurde deshalb das C Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung besteht. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollenn sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.

Das Gerätarf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchs-anweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerätspielern. Kinder dürfen Reinigungssarbeiten nur unter Aufsicht durchführung. Kinder dürfen das Gerät nur unter Aufsicht bedieren.

Achtung. Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).

Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentflammbaren Decke.

Achtung. Verwenden Sie die Kochfläche nicht als Ablagefläche (Brandgefahr!).

Achtung. Sollten Sie auf der Kochfläche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).

Das Gerät sollte mit einer externen Uhr oder mit einem unabhängigen Fernbedienungssystem nicht gesteuert werden.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

Achtung. Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen.

Achtung. Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenerstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freiagegebenen Kochmuldenschutzgitter oder Kochmuldenabdeckungen oder eingebaute Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgittern oder Kochmuldenabdeckungen kann zu Unfallen führen.

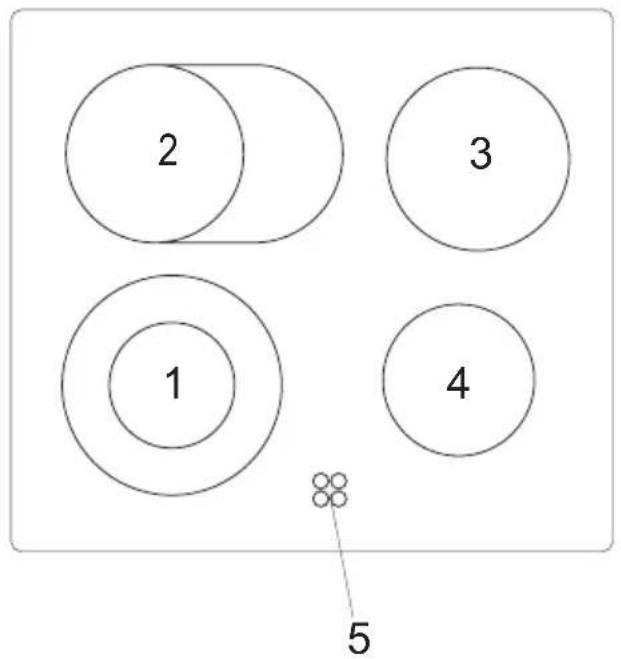

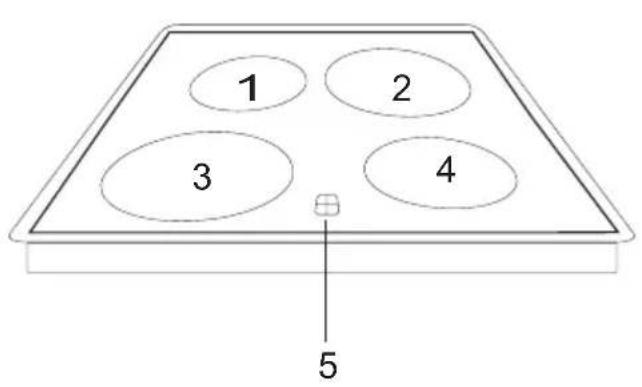

1 - Doppeltes Kochfeld 180 / 120 (1700 W)
2 - Doppeltes Kochfeld 145× 250 (2000 W)
3 - Kochfeld 180 normal (1800 W)
4 - Kochfeld 145 normal (1200 W)
5 - Restwärmeanzeige

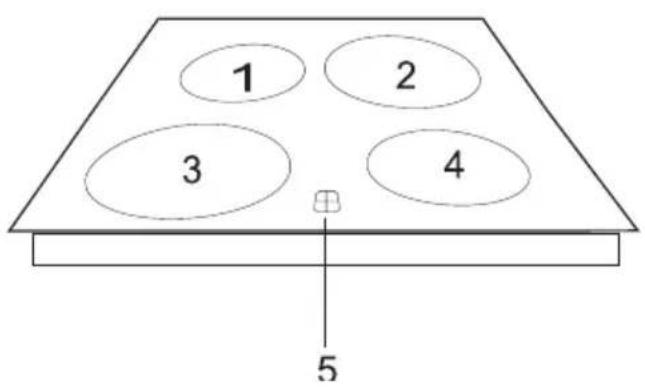

1,4 - Kochfeld 145 normal (1200 W) oder HiLight (1200 W)
2 - Kochfeld 210 normal (2100 W) oder HiLight (2300 W)
3 - Kochfeld 180 normal (1700 W) oder HiLight (1800 W)
5 - Restwärmeanzeige

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sam mel punkt für dasRecyclingvonelektrischenundenelektronischenGerätenabgegebenwerden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Ver pac kung weist daraufuf hin. Die Werkstoffe sind gemäß ihrer Kenn zeich nung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Ver wer tung oder anderen Formen der Ver

wer tung von Altgeräten leisten Sie ein newigtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Sie bei der Ge mein de ver wal tung die zustandige Entsorgungsstelle.

Achtung!

Das Gerät ist erst nach dem Durchlesen/Verstehen dieser Gebrauchsanweisung zu bedieten. Das Gerät ist ausschließlich zum Kochen ausgelegt. Jeder andere Gebrauch (z.B. zur Raumheziehung) ware nicht bestimmungsgemäß und konnte gefährlich sein.Der Hersteller besteht sich das Recht vor, die Änderungen einzuführen, die die Gerätefunktion nicht beeinträchtigen.

1. Technische Daten

• Nennspannung der Heizelemente 230V 50Hz - max. Leistung 6,8kW (die breiteste Version)
• Ausmaß 592× 522× 48 - Gewicht 7,8kg

Die Platte ist zur Steuerung vom Bedienungspult oder vom Backofen vorgesehen

Manche Modelle der Platten konnen mit Kochfeldern ausgerüstet werden :

• Bratpfanne 145 x 250 normal (1800 W) oder HiLight (2000 W)
• Breites Kochfeld 180/120 normal (1700 W) oder HiLight (1700 W)
• Breites Kochfeld 210/120 normal (2100 W) oder HiLight (2200 W)

2. Praktischer Hinweis

Die Keramikplatte ist Temperaturschockbeständig, manarf auf sie sowohl heisses,als auch kaltes Geschirr aufstellen.Keine grossen, schweren Töpfe aufstellen, die mehr als ein Kochfeld umfassen,wie z.B.kleine Kessel.Die Keramikplatte ist sehr empfindlich auf die Punktschlage,z.B.Schlag mit einem Salzstreuer,einer Gewürzflasche oder mit anderen kleine,harten Gegenständen.

Bei der Nutzung der Keramikplatte folgende Regeln beachten :

• das Kochfeld nicht ohne aufgestelltes Geschirr einschalten,

• nur die Töpfe mit sauberem und trockenem Boden aufstellen,
  -kleine Zuckermengen oder ausgelaufene Speise (z. B. Kompott) sofort entfernen, wenn möglich auch im heissen Zustand, sonst kommt Zucker in eine Reaktion mit der Kochplatte und die nichtumkehrbaren Schäden verursacht,

• Auf der Keramikplatte keine Gerichte in Aluminiumfolie, in Aluminiumbehältern oder im Kunststoffgeschirr,VBbereiten.

• Darauf achten, dass die Platte nicht verkratzt wird, z. B. mit schmutzigem Geschirr mit scharfen Kanten.
• Auf die Platte keine Kunststoffgegenstände auflegen, wie z. B. keine Löffel oder Gabelchen usw.

Nur Geschirr mit Deckel verwenden, darauf auf achten, dass der Deckel nicht über den Gefäßumriss ausschaut und das Kondenswasser nicht auf die Platte tropft.

• Im Fall der Feststellung der tiefen Rissen oder Brüche, die Platte(sofort aus dem Netz ausschalten und den Kundendienst benachrichtigen
• Es ist davon zu sorgen, dass Kinder nicht mit dem Gerät spielern.
• Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei dess, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde.

Wichtig!

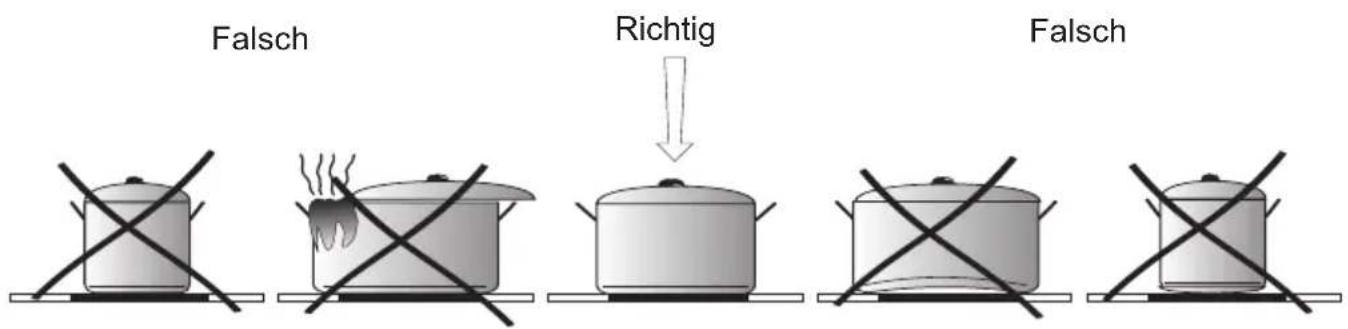

Ein gutter Topf spart die Energie. Der richtig angepasste Topf soll einen dicken flachen Boden besitzen und sein Durchmesser soll dem Durchmesser der Heizplatte entsprechen, Denn dann wird die Beste Wärmeübertragung.

3. Restwärmeanzeige

Wenn die Temperatur einer Kochfläche 50^ übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeigefeldes signalisiert. Das Leuchten der Restwärmeanzeige warnt den Bediener vor einem zufälligen Berühren der weißen Kochfläche. Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedene Zwecke genutzt werden, z.B. zum Aufwärmen oder Warmhalten von Speisen, ohne dass die Heizleistung eingeschaltet werden muss.

4. Reinigung der Keramikplatte

Die Platte regelmäßig nach jeder Benutzung reinigen, wenn es möglich ist, im heissen Zustand. Zu den Wiederanbrennungen und zur starken Verschmutzung nicht zulassen.

• leichte, nicht angebrannte Verschmutzungen mit feuchtem Lappen entfern,
• alle große und stark angebrannte Verschmutzungen mit einem Spezialschaber für die Keramikplatten, abkratzen, damit achten dass die Platte nicht verkratzt wird. (der Schaber ist mit einer auswechselbaren Spitze ausgerüstet /Zeichnung/)

Zeichnung

Beim Entstehen von Flächschäden durch Zucker oder Speisen mit hohem Zucker gehalt, immer, oder mindestens jedem Mal vor dem Vorbereiten von solchen Speisen, die Platte mit einem Spezialmittel zur Reinigung der Keramikplatten oder zur Reinigung der Stahlbecken, abwischen, dieser Mittel nicht nur reinigt, sondern schützt, in dem er einen Schutzfilter aus den Siliconölen bildet.

5. Anschluß an ein Steuerungsgerät

Den Anschluß der Platte an das Bedienungspult oder an den Backofen erhöglich ein Leitungsbündel beendet mit den Steckern. Es ist mit Farben gekennzeichnet (weiss, grün, blau, schwarz, gelb). Der Anschluß erfolgt durch das Einsetzen des Steckers mit der gegebenen Farbe aus dem Leitungsbündel in die Steckdose des Bedienungspultes oder des Backofens, mit der gleichen Farbe gekennzeichnet.

6. Montage der Platte

Die Arbeitsplatte des Mobels muss zwischen 28 und 40mm dick und mindestens 600~mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten.
- Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollene vorne mind. 60 mm und halten mind. 50 mm detragen.
Die Einbaumöbel mussen auf der Oberfläche furniert und die zum Verkleben eingesetzten Klebstoffe gegen die Temperatur von 100^ beständig sein. Bei Nichterfüllung dieser Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers kommt.
Die Ausschnittkanten sollen mit einem gegen Aufquellen der Feuchtigkeit beständigen Mittel geschützt sein.

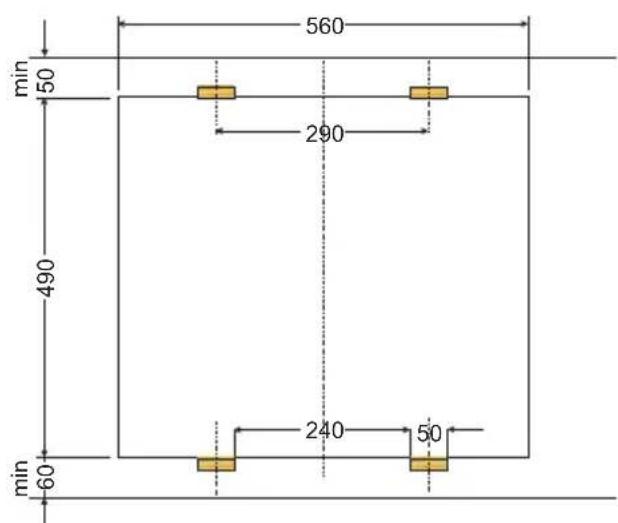

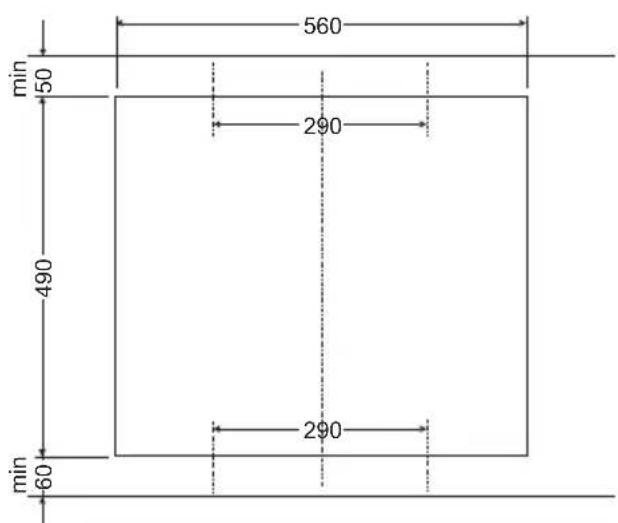

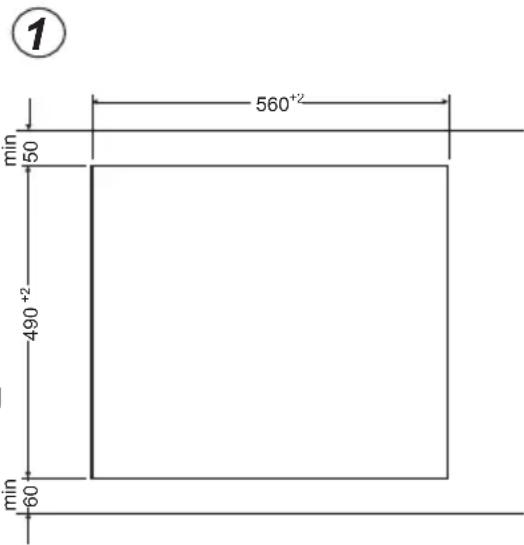

- Den Ausschnitt in der Arbeitsplatte nach Maßengemögen Zeichung 1 vorbereiten.
- Unter dem Kochfeld einen Freiraum von mindestens 80~mm belassen, um einen ordnungsmäßigen Luftkreislauf sicherzustellen und die Überhitzung der Bereiche um das Kochfeld herum zu vermeiden.

Montage der Dichtung

*Je nach Modell ist die Dichtung schon werkseitig angebracht (Abb.1).

Wurde die Dichtung nicht werkseitig montiert, ist wie folgt vorzugehen:

Vor der Installation des Kochfelds im Ausschnitt der Arbeitsplatte ist die Dichtung auf der Rückseite des Gerätes anzubRINGen (Abb.2).

Dazu zunachst die Schutzfolie von der selbstklebenden Dichtung abziehen und die Dichtung so nah wie möglich am äußerten Rand des Kochfeldes aufkleben (Abb.3 und 4).

Das Gerätarfkeinesfallsohne Dichtung eingebautwerden.

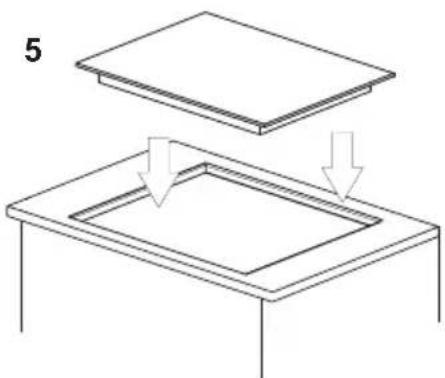

Danach das Kochfeld umdrehen und in den Ausschnitt des Mobels einlagen. Die Positionierung symmetrisch austrichten, so dass die Abstände zwischen dem Kochfeld und dem Rand der Arbeitsplatzte auf allen Seiten gleich ist (Abb.5).

Montage des Kochfeldes in der Arbeitsplatte der Kuchenmöbel PG4**

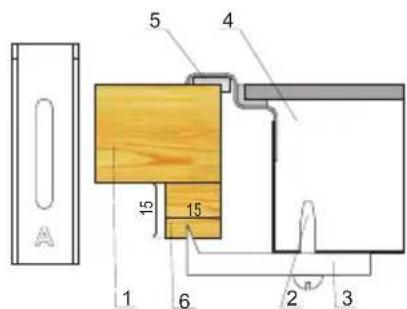

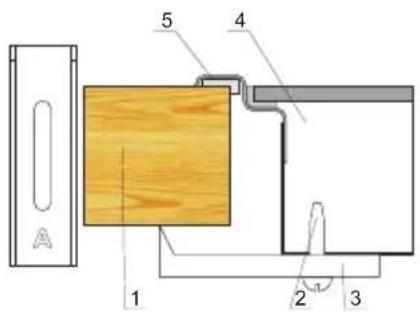

• Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern "A" einzusetzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnahmen. Für die Befestigung einer 28 mm dicken Arbeitsplatte sind kein den Halteklammern "A" zusätzlich 4 Holzstücke mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu entnahmen.
  Die Kochfelddichtung auf ihre Universehrheit und ihren genauen Sitz am Kochfeld überprüfen.
  Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
• Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur Arbeitsplatte andrücken.
  Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag anschrauben.

(2)

4

1. Arbeitsplatte
2. Schraube
3. Halteklammer
4. Kochfeld

5. Kochfelddichtung

6. Arbeitsplatte

7. Schraube
8. Halteklammer
9. Kochfeld
10. Kochfelddichtung
11. Holzstück

3

(5)

• bei einigen Modellen ist die Dichtung an der Platte angeklebt

Montage in der Möbelplatte PB*4V*0...

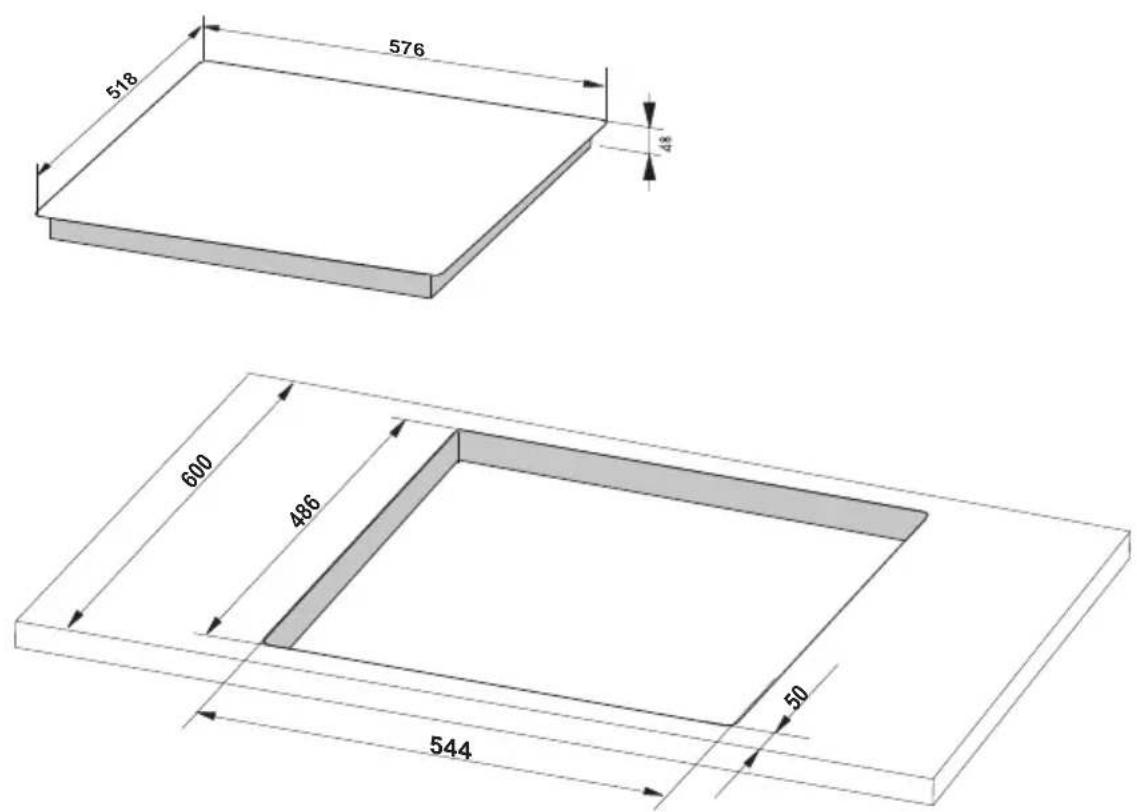

• Stelle (Öffnung) im Möbel blatt nach den Ab mes sun gen, die auf der Mon ta ge ze ich nung (Abb. A) gezeigt sind
• Der minimale Freiraum, der unter der Keramik-Kochplatte zu be las sen ist.betragt 80 mm
• Platte mit Elektrokabel nach dem beigeführten Sche ma anschliessen
  KabeldurchmesserentsprechendzurPlatteleistungswahlen(thisTätigkeitsolltevom einemberechtigtenInstalleurausgefuhrtwerden)
  Die Kochfelddichtung auf ihre Universehrtheit und ihren genauen Sitz am Kochfeld überprüfen*.
• Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur Arbeitsplatte andrücken.

Abb.A PBF...,PBP...

1 - table top
2-Kochfelddichtung
3 - ceramic plate
