NAVODILA ZA UPORABO 525P5S HUSQVARNA

Odpravljanje težav.... 133
Transport skladiščenje in odstranitev.... 133
Tehnični podatki....134
Dodatna oprema.... 135
Izjava ES o skladnosti....137

Uvod

Namen uporabe

Izdelek se uporablja za obrezovanje vej in protja.

Opomba: Uporaba tega izdelka je lahko omejena z nacionalnimi predpisi.

Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Glejte Dodatna oprema na strani 135.

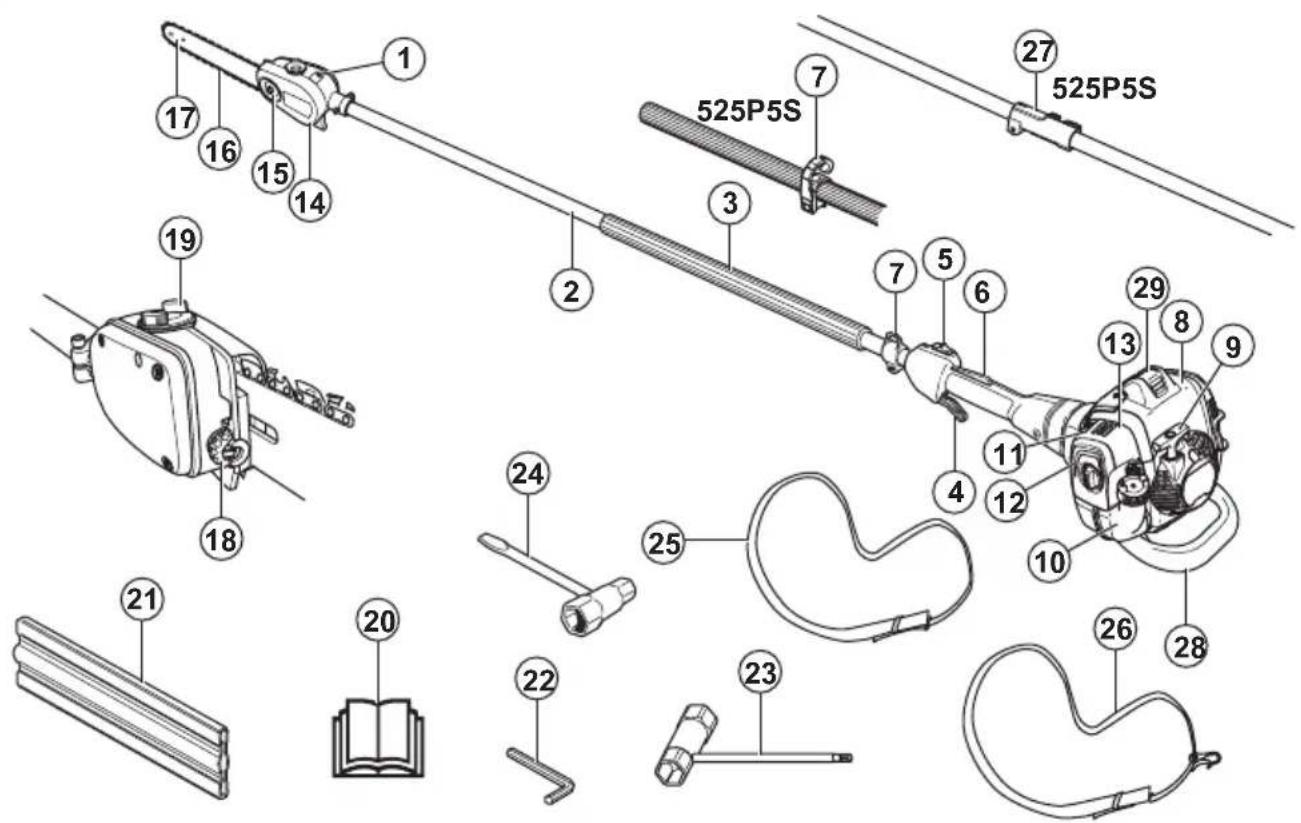

Pregled izdelka

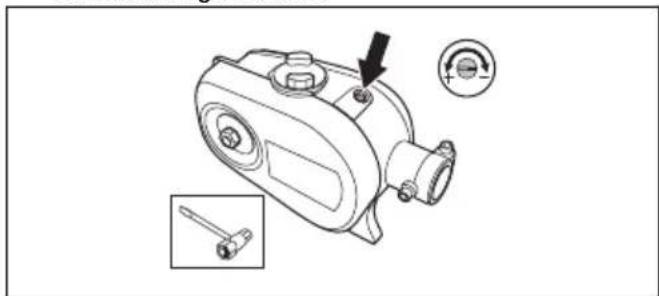

1. Nastavitveni vijak za mazanje verige
2. Gred
3. Sprednji ročaj
4. Ročica plina
5. Izklopno stikalo
6. Zaklep ročice plina
7. Nosilni kavelj oprtnika
8. Pokrov valja

9. Ročica zaganjalnika

10. Posoda za gorivo

11. Ročica čoka
12. Črpalka goriva
13. Pokrov zračnega filtra
14. Ščitnik za verigo žage
15. Matica meča
16. Veriga motorne žage
17. Meč

18. Vijak za napenjanje verige

19. Posoda za verižno olje

20. Navodila za uporabo
21. Ščitnik za transport, meč
22. Ključ Inbus
23. Kombiniran ključ
24. Kombinirani ključ, napenjalnik verige
25. Oprtnik 525P5S
26. Oprtnik 525P4S
27. Priključek gredi
28. Protiudarni ščitnik
29. Kapica vžigalne svečke in vžigalna svečka

Znaki na izdelku

OPOZORILO! Ta izdelek je nevaren.

Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. Da preprečite poškodbe uporabnika ali drugih navzočih oseb, preberite in upoštevajte varnostna navodila v navodilih za uporabo.

Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Na območjih, kjer bi lahko na vas padel kakšen predmet, uporabljajte zaščitno čelado. Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito oči.

Uporabljajte odobrene zaščitne rokavice.

Uporabljajte trpežno obutev, ki ne drsi.

Ta izdelek ni električno izoliran. Če se izdelek dotakne ali pride v bližino visokonapetostne napeljave, lahko povzroči smrt ali hude telesne poškodbe. Elektrika lahko v loku preskoči iz ene točke v drugo. Čim večja je napetost, tem dalje lahko elektrika preskoči. Elektrika lahko potuje skozi veje in druge predmete še posebej, če so mokri. Vedno zagotovite minimalno razdaljo 10 m med orodjem in visokonapetostno napeljavo in/ali vsemi predmeti, ki se dotikajo visokonapetostne napeljave V primeru, ko je potrebno delo znotraj te varne razdalje, se pred začetkom del vedno obrnite na pristojno elektro podjetje, ki poskrbi za izklop napetosti.

Uporabnik izdelka mora zagotoviti, da so ljudje in živali od delovnega mesta oddaljeni najmanj 15 m.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Gorivo.

Verižno olje.

Nastavitev dotoka olja.

Smer vrtenja, veriga.

Membrana črpalke za gorivo.

Čok.

Izdelek je skladen z veljavnimi direktivami ES.

yyyyMMddxxxx

Na tipski ploščici je navedena serijska številka. yyyy je proizvodno leto, ww je proizvodni teden in xxxx je serijska številka.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, će obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.
• Izdelek je nevarno orodje, će niste previdni ali će ga ne uporabljate pravilno. Ta izdelek lahko povzroči hude poškodbe oziroma smrt upravljavca ali drugih.
• Zato je zelo pomembno, da natančno preberete in se poglobite v navodila za uporabo. Če po branju navodil za uporabo še vedno niste prepričani o delovni situaciji ali delovnih postopkih, se, preden nadaljujete, posvetujte s pooblaščeno servisno delavnico.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Ne uporabljajte izdelka, će opazite, da ga je predelala druga oseba, in uporabljajte samo pribor, ki je

priporočen za ta izdelek. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih.

- Pred uporabo preverite izdelek. Glejte Varnostne naprave na izdelku na strani 116 in Pregled pred vžigom na strani 121. Ne uporabljajte pokvarjenega izdelka. Izvajajte varnostne preglede in vzdrževalna dela ter upoštevajte servisna navodila, opisana v tem priročniku.

Varnostna navodila za nameščanje

OPOZORILO: Pred uporabo izdelka natančno preberite, razumite in upoštevajte ta navodila.

• Pred vžigom morata biti vodilo in ohišje menjalnika sestavljena, kajti v nasprotnem primeru lahko menjalnik odpade in povzroči telesne poškodbe.
• Edini priključki, ki jih lahko uporabljate s tem izdelkom, so rezalni priključki, ki jih priporočamo. Glejte Dodatna oprema na strani 135.
• Uporabljajte odobrene zaščitne rokavice.
• Pred zagonom motorja se prepričajte, da ste pravilno namestili zaščitni pokrov in gred.
• Za varno uporabo izdelka in preprečitev poškodb uporabnika ali drugih oseb mora biti izdelek vedno pravilno nameščen na oprtnik.

Varnostna navodila za uporabo

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

• Uporabljajte osebno zaščitno opremo; glejte Osebna zaščitna oprema na strani 115.
  • Ta izdelek ni električno izoliran. Če se izdelek dotakne ali pride v bližino visokonapetostne napeljave, lahko povzroči smrt ali hude telesne poškodbe. Elektrika lahko v loku preskoči iz ene točke v drugo. Čim večja je napetost, tem dalje lahko elektrika preskoči. Elektrika lahko potuje skozi veje in druge predmete še posebej, če so mokri. Vedno zagotovite minimalno razdaljo 10 m med izdelkom in visokonapetostno napeljavo in/ali vsemi predmeti, ki

se dotikajo visokonapetostne napeljave. V primeru, ko je potrebno delo znotraj te varne razdalje, se pred začetkom del vedno obrnite na pristojno elektro podjetje, ki poskrbi za izklop napetosti.

• Pri osebah, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih. Nevarnost je večja ob delu pri nizkih temperaturah.
• Notranjost dušilca vsebuje snovi, ki so lahko rakotvorne. Če je dušilec poškodovan, se izogibajte stiku z njegovimi deli. Dolgoročno vdihavanje izpušnih plinov motorja, hlapov verižnega olja in žagovine lahko ogrozi vaše zdravje.
• Stroja nikoli ne uporabljajte v zaprtih prostorih ali tam, kjer ni ustreznega prezračevanja. Izpušni plini vsebujejo ogljikov monoksid, brezbarven, strupen in zelo nevaren plin.
• Izdelka ne uporabljajte brez dušilnika ali s poškodovanim dušilnikom. Poškodovan dušilnik lahko zviša raven hrupa in poveča nevarnost požara. V bližini imejte opremo za gašenje požara. Če je na vašem območju obvezna namestitev lovilnika isker, izdelka ne uporabljajte s poškodovanim lovilnikom isker ali brez njega.

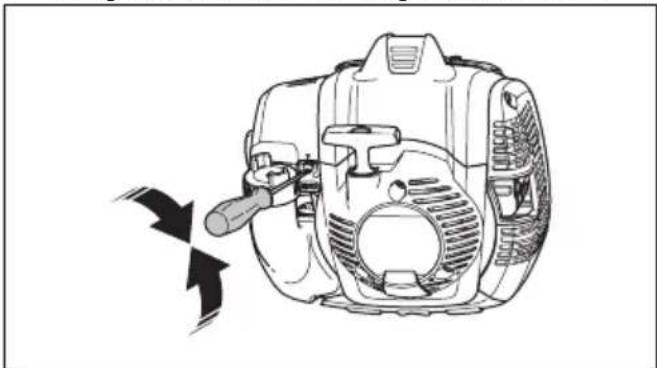

• Če se veriga v prostem teku ne zaustavi, prilagodite hitrost prostega teka. Glejte Prilagajanje hitrosti prostega teka na strani 126 Izdelka ne uporabljajte, dokler ni pravilno nastavljen ali popravljen.
• Ta izdelek ima dolgo življenjsko dobo. Poskrbite, da med delovanjem izdelka na razdalji najmanj 15 m ni ljudi ali živali. Preden se z izdelkom obrnete, vedno poglejte nazaj. Izdelek nemudoma zaustavite, če oseba ali žival vstopi v varnostno območje 15 m. Če v istem območju dela več kot ena oseba, ohranjajte varnostno razdaljo najmanj 15 m.
• Upoštevajte varnostne predpise za delo v bližini višjih napajalnih vodov. Tudi padajoče veje lahko povzročijo kratek stik.
• Nikoli se ne postavite neposredno pod vejo, ki jo želite odrezati. To lahko povzroči težke in tudi usodne telesne poškodbe.
• Pazite na kose in veje, ki jih izdelek lahko izvrže med rezanjem. Ne režite preblizu tlom, od koder bi se lahko izvrgli kamni in drugi predmeti.
• Izdelka ne uporabljajte v slabem vremenu, npr. gosti megli, močnem deževju in vetru ter hudem mrazu. Če ga uporabljate v slabem vremenu, vas lahko to utrudi in prispeva k dodatnemu tveganju, npr. pri zaledenelih tleh in nepredvidljivi smeri podiranja.
• Izdelka ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil, saj to negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Poskrbite, da se lahko varno gibate in da ste v varnem položaju. Preverite, ali so v okolici morebitne

ovire, kot so korenine, kamenje, veje in jarki. Bodite previdni pri delu na klančinah.

• Ne odstranjujte odrezanega materiala in ne dovolite drugim osebam odstranjevati odrezan material, če je motor v pogonu ali se rezalna oprema vrti. Takšno ravnanje lahko povzroči resne poškodbe.
• Rok ne stegujte predaleč. Vedno ohranjajte stabilen položaj nog in dobro ravnotežje.
• Izdelek vedno primite z obema rokama. Izdelek držite ob svojem desnem boku.

• Z rokami in nogami ne segajte v območje verige, dokler se popolnoma ne zaustavi in je izdelek deaktiviran.
• Orodja ne uporabljajte z lestve, stola ali drugega dvignjenega položaja, ki ni povsem varen.
• Izdelka nikoli ne odlagajte, če je motor vklopljen, razen če ga imate neprekinjeno pod nemotenim nadzorom.
• Kadar uporabljate zaščito za sluh, bodite pozorni na svarilne znake in glasne glasove. Ko se motor zaustavi, vedno odstranite zaščito za sluh.
• Zaustavite motor, preden se prestavite na novo delovno območje. Preden premaknete opremo, vedno namestite transportno zaščito.
• Otrokom nikoli ne dovolite, da uporabljajo izdelek ali da so zgolj v njegovi bližini. Odstranite kapico svečke, ko izdelka ne morete nadzorovati.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte zaščitno čelado, će obstaja nevarnost padajočih predmetov.

- Nosite homologirano zaščito za sluh, ki ustrezno zmanjšuje hrup. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.

- Uporabljajte odobreno zaščito oči. Tudi će uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

- Po potrebi uporabite rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

- Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač in sandalov in ne hodite bosi. Lase si varno spnite nad rameni.

- Paket prve pomoči hranite na dosegu roke.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Glejte poglavje Urnik vzdrževanja na strani 125.
• Če so varnostne naprave poškodovane, se obrnite na servisnega zastopnika Husqvarna.

Preverjanje delovanja zaklepa ročice plina

Zaklep ročice plina preprečuje neželeno uporabo ročice za uravnavanje plina.

1. Potisnite zaklep ročice plin (A) in preverite, ali je ročica za uravnavanje plina sproščena (B). Ko sprostite ročico za plin, se ročica in zapora plina pomakneta nazaj v svoja izhodiščna položaja.

1. Sprostite zaklep ročice plina in preverite, ali je ročica za uravnavanje plina zaklenjena v prostem teku.

1. Potisnite zaklep ročice plina navzdol in se prepričajte, da se vrne nazaj v začetni položaj, ko ga sprostite.

1. Prepričajte se, da se ročica za uravnavanje plina in zaklep ročice plina premikata neovirano ter da povratne vzmeti delujejo pravilno.

1. Zaženite izdelek in pritisnite polni plin. Glejte razdelek Zagon izdelka na strani 124.

2. Sprostite ročico za uravnavanje plina in se prepričajte, da se je rezalni priključek ustavil. Če se rezalni priključek vrti, ko je ročica plina v položaju prostega teka, je treba preveriti nastavitve uplinjalnika. Glejte Vzdrževanje na strani 125.

Preverjanje izklopnega stikala

1. Zaženite motor.

2. Izklopno stikalo premaknite v položaj za izklop in se prepričajte, da se je motor izklopil.

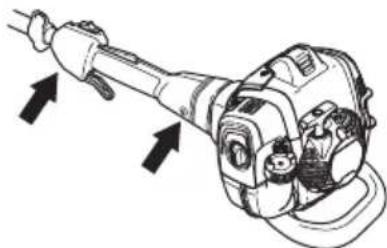

Sistem za dušenje tresljajev zmanjša tresljaje v ročajih na minimum, kar olajša uporabo. Sistem za dušenje tresljajev izdelka zmanjšuje prenos vibracij motorne note in gredi do izdelka.

1. Izklopite motor.
2. Vizualno preverite, da ni prisotnih deformacij in poškodb, na primer razpok.

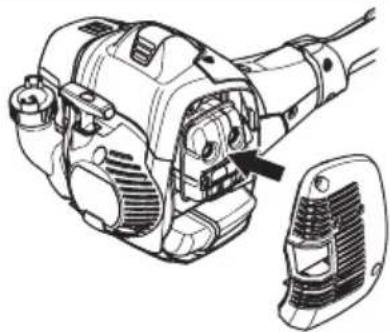

Dušilnik zmanjšuje nivo hrupa na najnižjo možno raven in usmerja izpušne pline stran od uporabnika. Na območjih z vročim in suhim podnebjem obstaja velika nevarnost požara. Upoštevajte lokalne predpise in navodila za vzdrževanje

• Vizualno preverite, da ni prisotnih poškodb in deformacij.
• Poskrbite, da je dušilnik pravilno nameščen na izdelek.

Glejte Vzdrževanje dušilnika na strani 126.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Goriva ne mešajte v zaprtih prostorih ali v bližini vira toplote.
• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši. Očistite ostanke goriva z izdelka.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če se je olje ali gorivo polilo po izdelku ali po vašem telesu, ne zaganjajte motorja.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.
• Zagotovite zadosten pretok zraka pri dolivanju in mešanju goriva (bencin in olje za dvotaktne motorje) ali praznjenju rezervoarja za gorivo.
• Gorivo in hlapi goriva so izredno vnetljivi in lahko povzročijo resne poškodbe v primeru vdihavanja ali stika s kožo. Pri delu z gorivom bodite zato vedno zelo previdni in skrbite za zadosten pretok zraka.
• Skrbno privijte pokrovček posode za gorivo, da ne pride do požara.

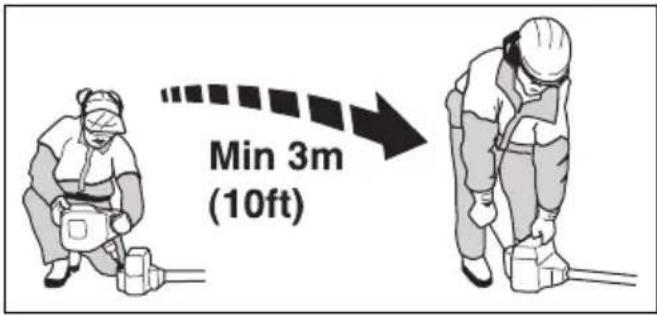

• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

• V posodo za gorivo ne nalijte preveč goriva.
- Prepričajte se, da med premikanjem izdelka ali posode za gorivo ne more priti do iztekanja.
- Izdelka ali posode za gorivo ne postavljajte v bližino odprtega ognja, isker ali indikatorskih lučk. Prepričajte se, da izdelek med skladiščenjem ni izpostavljen odprtemu ognju.
- Pri premikanju ali skladiščenju goriva uporabljajte samo odobrene posode.
- Pred dolgotrajnim skladiščenjem izpraznite posodo za gorivo. Pri odlaganju goriva ravnajte v skladu z lokalno zakonodajo.
- Pred dolgotrajnim skladiščenjem izdelek očistite.
- Pred skladiščenjem odstranite pokrov svečke, da preprečite nenameren zagon motorja.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

• Izvajajte le vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Vsa druga servisna dela in popravila prepustite strokovnemu servisnemu osebju.
• Redno opravljajte varnostne preglede, vzdrževanje in servis v skladu z napotki v teh navodilih. Redno vzdrževanje podaljša življenjsko dobo izdelka in zmanjša nevarnost nesreč. Za navodila glejte poglavje Vzdrževanje na strani 125.
• Če po izvedenem vzdrževanju varnostni pregledi niso uspešno opravljeni, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.

Varnostna navodila za rezalno opremo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Uporabljajte samo kombinacije mečev in verig ter opremo za brušenje, ki jih priporočamo. Za navodila glejte poglavje Dodatna oprema na strani 135.
• Med uporabo ali izvajanjem vzdrževalnih del na verigi nosite zaščitne rokavice. Tudi nepremična veriga lahko povzroči poškodbe.
• Rezalni zobje naj bodo vedno pravilno nabrušeni. Upoštevajte navodila in uporabljajte priporočeno

šablono za brušenje. Poškodovana veriga ali veriga, ki ni pravilno nabrušena, poveča nevarnost nesreč.

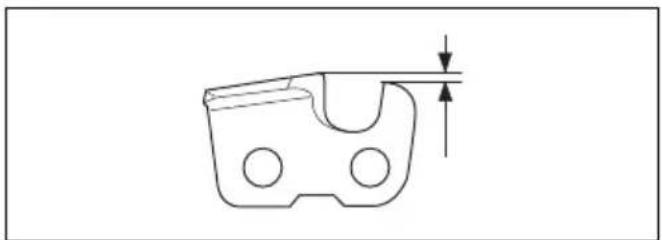

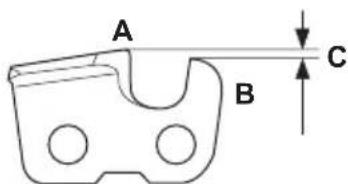

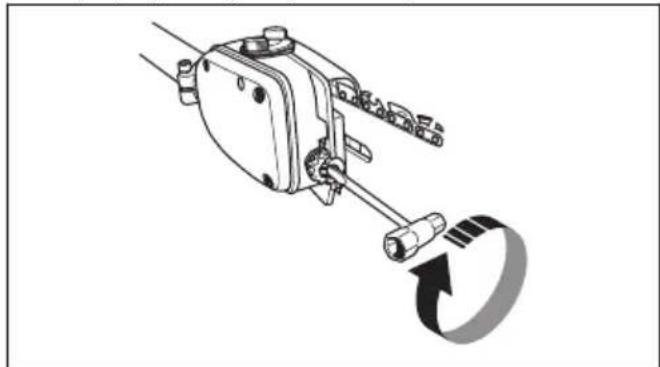

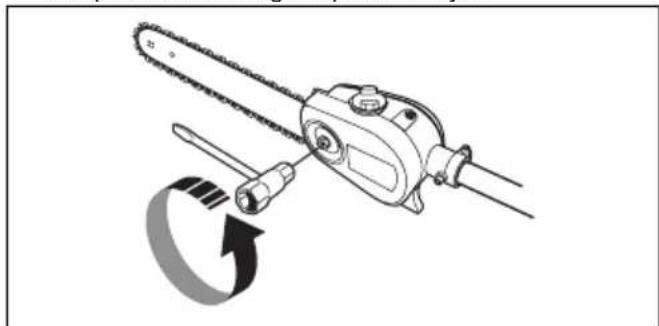

- Nastavite ustrezno nastavitev globine reza za verigo. Upoštevajte navodila in uporabljajte priporočeno nastavitev globine reza.

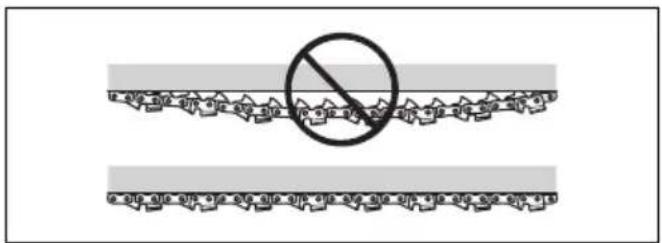

- Zagotovite, da je veriga ustrezno napeta. Če se veriga ne prilega tesno meču, se lahko sname. Neustrezna napetost verige poveča obrabo meča, verige in pogonskega zobnika verige. Glejte poglavje Napenjanje verige na strani 131.

0 410 210 475 310 390 310 170 310 375 210 010 310 210 290 210 0 310 210 475 310 475 310 390 310 275 210 010 310 210

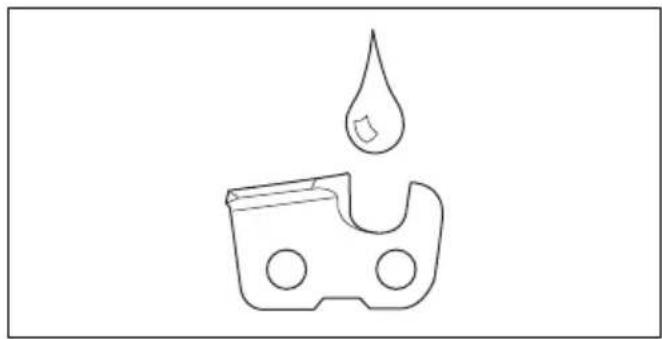

- Redno vzdržujte rezalno opremo in jo ustrezno mažite. Če verige ne mažete ustrezno, se poveča tveganje za obrabo meča, verige in pogonskega zobnika verige.

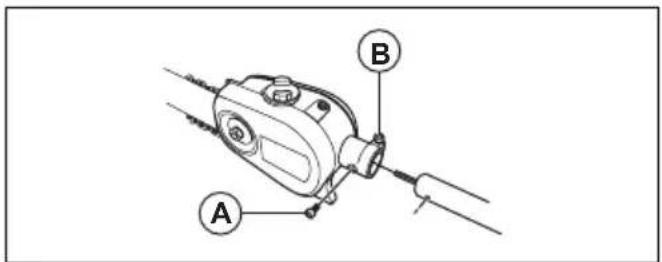

Namestitev rezalne glave

POZOR: Prepričajte se, da se pogonska gred znotraj gredi zaskoči z vdolbino v rezalni glavi.

A B

1. Sprostite vijak na rezalni glavi, (A)
2. Namestite rezalno glavo na gred, tako da je vijak (A) poravnan z odprtino v gredi, kot prikazuje slika.
3. Vijak (A) zategnite s prsti. Vijak (A) mora biti primeren za odprtino v gredi.
4. Zategnite vijak (A).
5. Zategnite vijak (B).

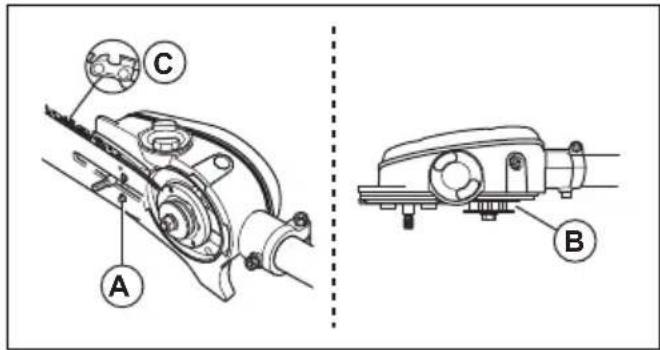

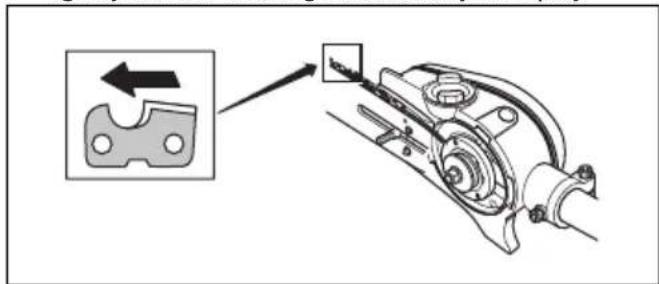

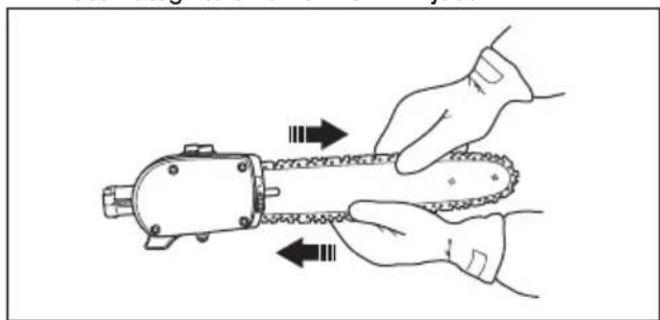

Sestavljanje meča in verige

1. Odvijte matico meča in odstranite zaščitni pokrov.
2. Meč namestite preko sornika za meč. Meč namestite v krajni zadnji položaj. Verigo namestite preko pogonskega zobnika in v utor na meču. Začnite na gornji strani meča.
3. Prepričajte se, da so robovi rezalnih členov na zgornjem robu vodilnega meča obrnjeni naprej.

1. Namestite pokrov in vstavite zatič za prilagajanje verige (A) v luknjo na meču. Preverite, ali se pogonski členi verige pravilno prilegajo pogonskemu zobniku (B) in ali je veriga v utoru meča (C). Z roko zategnite matico meča.

1. Veriga je pravilno napeta, ko ni povešena na spodnji strani meča, vendar jo je mogoče še vedno brez težav obračati z roko. Pridržite vrh meča in matice meča zategnite s kombiniranim ključem.

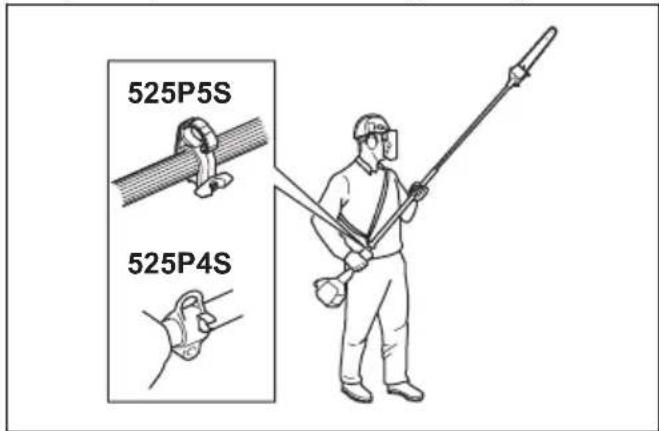

Z napravo vedno uporabljajte oprtnik, ki vam omogoča kar največji nadzor nad napravo in zmanjša utrujenost rok in hrbta.

1. Namestite oprtnik.

2. Napravo pripnite na nosilec oprtnika.

3. Dolžino oprtnika prilagajajte, dokler ni nosilec oprtnika približno na višini vašega desnega kolka.

525P5S 525P4S

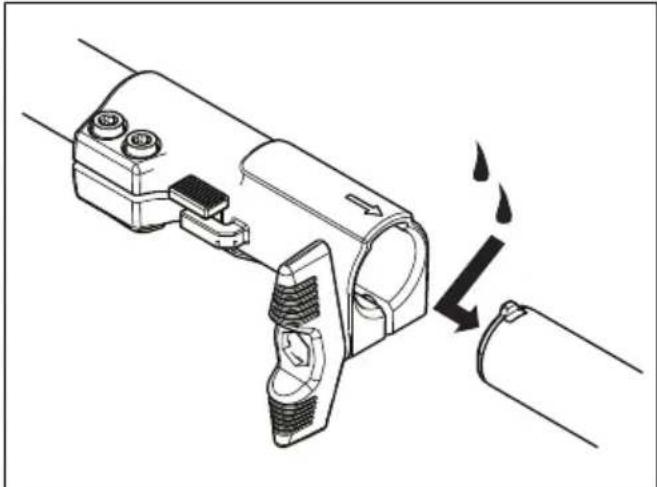

Namestitev dvodelne gredi 525P5S

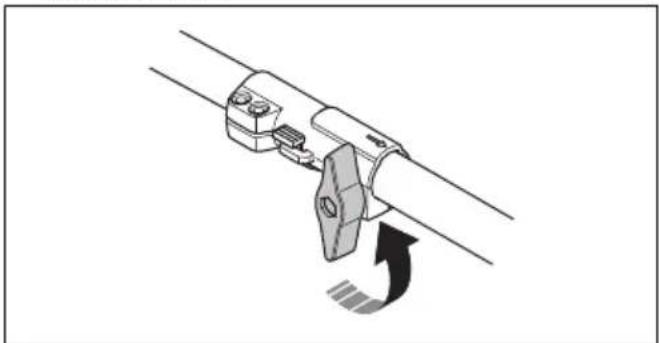

1. Obrnite gumbni vijak za sprostitev priključek gredi.
2. Jeziček rezalnega priključka (A) poravnajte s puščico na spojki (B).

1. Gumbni vijak obrnite za 3 obrate ali več in tako sprostite spojko.

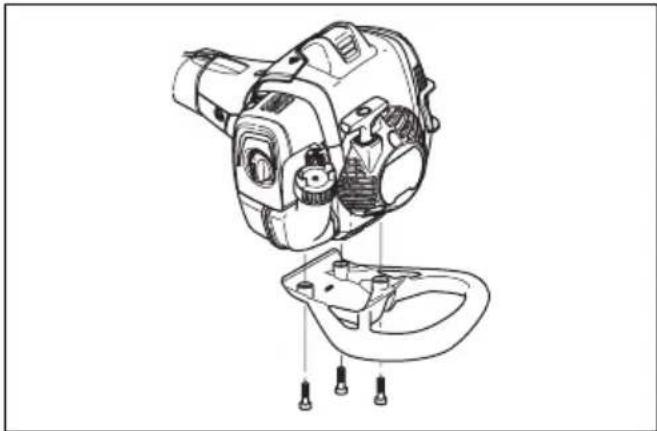

Namestitev protiudarnega ščitnika

1. Ščitnik namestite s tremi vijaki.

1. Preglejte delovno območje. Odstranite vse predmete, ki jih lahko izvrže.
2. Preverite verigo. Nikoli ne uporabljajte tope, počene ali poškodovane opreme.
3. Preverite, ali je izdelek v brezhibnem delovnem položaju.
4. Preverite ali so vsi vijaki in matice zatesnjeni.
5. Poskrbite, da je veriga ustrezno namazana; glejte Kontrola mazanja verige na strani 132
6. Preverite, ali se v prostem teku motorja veriga vedno zaustavi.

7. Izdelek uporabljajte samo v skladu z namenom uporabe.

8. Prepričajte se, da ročaj in varovala delujejo brezhibno. Nikoli ne uporabljajte stroja, na katerem manjkajo deli ali se zaradi predelave razlikuje od specifikacij.

Gorivo

Ta izdelek ima dvotaktni motor.

POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor. Uporabite mešanico bencina in olja za dvotaktne motorje.

Predhodno zmešano gorivo

- Za najboljše delovanje in daljšo življenjsko dobo motorja uporabljajte vnaprej pripravljeno mešanico goriva z alkilatom Husqvarna. V gorivu je manj škodljivih kemikalij v primerjavi z običajnim gorivom, kar zmanjšuje količino škodljivih izpušnih plinov. Po zgorevanju tega goriva je količina ostankov manjša, zaradi česar so deli motorja čistejši.

Mešanje goriva

Bencin

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

POZOR: Ne uporabljajte bencina, ki ima koncentracijo etanola (E10) višjo od 10 %. Izdelek se lahko tako poškoduje.

POZOR: Ne uporabljajte osvinčenega bencina. Izdelek se lahko tako poškoduje.

• Vedno uporabljajte nov neosvinčeni bencin z oktanskim številom, nižjim od 90 RON (87 AKI), in s koncentracijo etanola, nižjo od 10 % (E10).
• Če izdelek pogosto uporabljate pri visokem številu vrtljajev motorja, uporabljajte bencin z višjim oktanskim številom.
• Vedno uporabljajte kakovostno mešanico neosvinčenega bencina/olja.

• Za čim boljše rezultate in zmogljivost uporabite olje za dvotaktne motorje Husqvarna.
• Če olje za dvotaktne motorje Husqvarna ni na voljo, lahko uporabite kakovostno olje za dvotaktne motorje z zračnim hlajenjem. Za izbiro ustreznega olja se obrnite na servisnega zastopnika.

POZOR: Ne uporabljajte olja za vodno hlajene izvenkrmne dvotaktne motorje. Ne uporabljajte olja za štiritaktne motorje.

Mešanica bencina in olja za dvotaktne motorje

Bencin, liter	Olje za dvo-taktne motorje, liter
	2 % (50 : 1)
5 0,10
10 0,20
15 0,30
20 0,40

POZOR: Pri mešanju manjših količin goriva lahko manjša odstopanja močneje vplivajo na razmerje mešanice. Natančno

izmerite količino olja in tako ustvarite pravilno mešanico.

POZOR: Naenkrat ne pripravite mešanice goriva za več kot en mesec.

Polnjenje posode za gorivo

1. Očistite področje okrog pokrova posode za gorivo.
2. Pretresite posodo in tako poskrbite za ustrezno mešanje goriva. Uporabljajte posodo za gorivo z ventilom proti izlivanju.
3. Napolnite posodo za gorivo.
4. Zategnite pokrovček posode za gorivo.
5. Pred zagonom izdelek vsaj za 3 m (10 čevljev) premaknite s kraja, na katerem ste ga polnili z gorivom, in stran od vira goriva.

Min 3m (10ft)

POZOR: Umazana posoda za gorivo povzroča motnje pri delovanju. Redno čistite posodo za gorivo in verigo in vsaj enkrat letno zamenjajte filter za gorivo.

Utekanje

- Prvih 10 ur delovanja ne uporabljajte polnega plina dlje časa brez obremenitve.

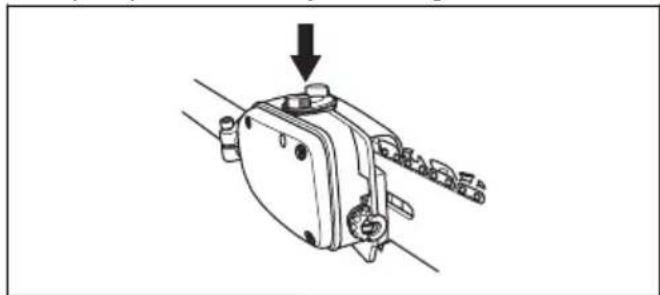

Uporaba ustreznega verižnega olja

OPOZORILO: Ne uporabljajte odpadnega olja, ki lahko škoduje vam in okolju. Odpadno olje poškoduje tudi oljno črpalko, meč in verigo.

OPOZORILO: Veriga se lahko strga, će mazanje rezalne opreme ni zadostno. Nevarnost hude poškodbe ali smrti upravljavca.

OPOZORILO: Izdelek ima funkcijo, ki zagotovi, da goriva zmanjka prej kot verižnega olja. Za pravilno delovanje te varnostne funkcije uporabite ustrezno verižno olje. Za izbiro verižnega olja se obrnite na servisnega zastopnika.

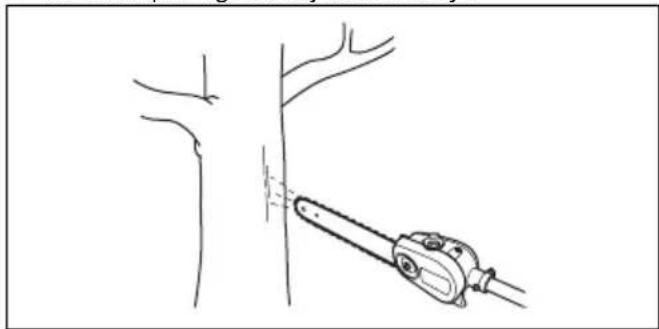

Opomba: Izdelek ima samodejen sistem za mazanje verige. Nastavite lahko tudi pretok olja. Glejte poglavje Nastavitev mazanja verige na strani 132.

• Uporabite verižno olje Husqvarna za najdaljšo življenjsko dobo verige in čim manjšo okoljsko škodo. Če verižno olje Husqvarna ni na voljo, priporočamo uporabo standardnega verižnega olja.
• Uporabljajte verižno olje, ki se dobro prime verige.
• Uporabljajte verižno olje primerne stopnje viskoznosti, ki ustreza temperaturi zraka.

POZOR: Če je olje preredko, ga zmanjka prej kot goriva. Pri temperaturah pod 0 °C/32 °F so nekatera olja pregosta, zaradi česar se lahko poškodujejo sestavni deli oljne črpalke.

- Uporabljajte priporočeno rezalno opremo. Glejte poglavje Dodatna oprema na strani 135.

Uporaba izdelka

• Za čim boljše ravnotežje držite izdelek čim bližje ob telesu. V oporo uporabite oprtnik, s katerim bo uporaba naprave preprostejša.
• Pazite, da se s konico ne dotaknete tal.
• Ne hitite z delom, temveč obrezujte postopoma, dokler ne obrežete vseh vej.
• Po vsakem delu vedno upočasnite motor tako, da bo v prostem teku. Če motor dalj časa deluje pri najvišjih obratih brez obremenitve, se lahko resno poškoduje.
  • Vedno delajte s polnim plinom.

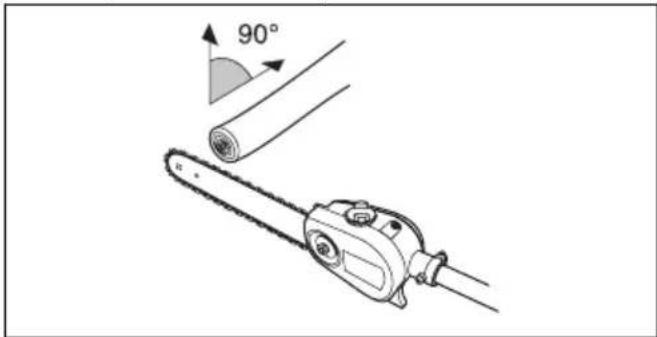

- Če je le možno, se postavite tako, da lahko izvedete rez v pravem kotu na vejo.

- Gredi ne uporabljajte tako, da jo držite naravnost pred sabo, ker se s tem poveča relativna teža rezalnega priključka.

- Večje veje režite po delih, saj imate tako več nadzora nad padcem veje.

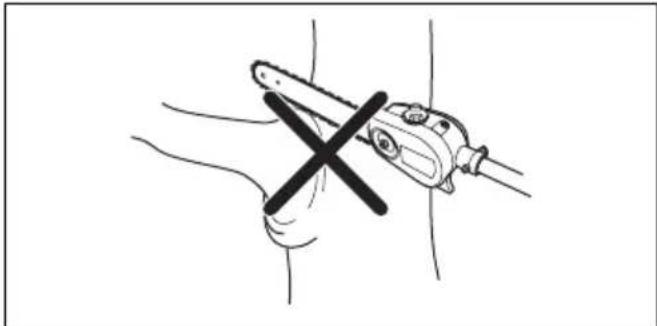

- Veje nikoli ne prerežite na odebeljenem delu na začetku veje, saj boste tako upočasnili regeneracijo drevesa in povečali razvoj gliv na drevesu.

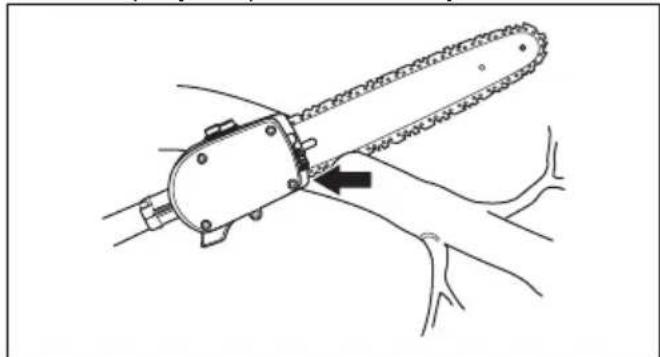

- Za podporo med rezanjem uporabite sistem za ustavitev rezalne glave. To pomaga preprečiti, da bi rezalni priključek poskakoval na veji.

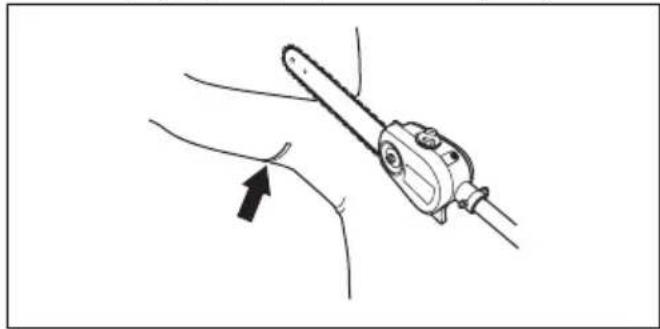

- Na drugi strani veje izvedite osnovni rez, preden začnete rezati celotno vejo. S tem preprečite trganje lubja, ki lahko povzroči počasnejšo regeneracijo in tudi trajne poškodbe drevesa. Za preprečevanje zatikanja rez ne sme biti globlji od ½ debeline veje. Pri umikanju rezalnega priključka iz veje mora veriga teči naprej, saj tako preprečite zatikanje žage.

OPOZORILO: Pred zagonom izdelka preberite varnostna navodila v poglavju o varnosti (glejte Varnost na strani 114).

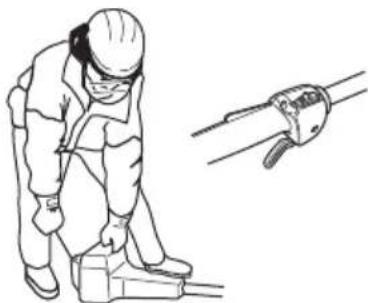

1. Uporabljajte zaščitne rokavice.
2. Z levo roko pritisnite ohišje izdelka ob tla.

POZOR: Ne uporabljajte stopal!

1. Z desno roko držite ročico zaganjalne vrvice.
2. Počasi povlecite zaganjalno vrvico z desno roko, dokler ne začutite upora (zaganjalnik začne vprijemati).

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

1. Hitro in močno povlecite vrvico.

POZOR: Zaganjalne vrvice nikoli ne izvlecite do konca. Ko je vrvica popolnoma izvlečena, ročice zaganjalnika ne izpustite. Izdelek se lahko tako poškoduje.

1. Zaganjalno vrvico vlecite, dokler se motor ne zažene ali največ 5-krat.
2. Po zagonu motorja ali 5 potegih zaganjalne vrvice ponastavite čok.
3. Po potrebi zaganjalno vrvico povlecite večkrat, dokler ne zaženete motorja.
4. Pustite, da motor deluje približno 10 sekund.
5. Plin upravljajte postopoma.
6. Prepričajte se, da motor gladko deluje.

Opomba: Če se motor izklopi, ponovite postopek.

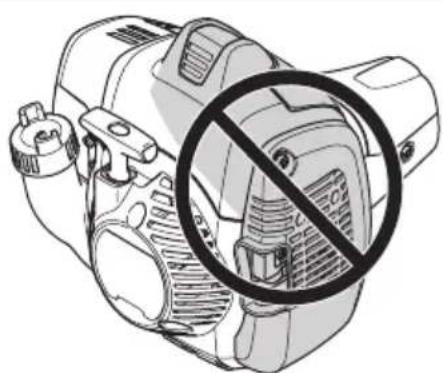

O Podatki o površini

OPOZORILO: Z nobenim delom telesa ne segajte v siva območja. Če se dotaknete sivih območij, lahko pride do opeklin kože. V primeru poškodb pokrovčka svečke lahko pride tudi do električnega udara. Izdelka ne uporabljajte s poškodovanim pokrovčkom svečke.

1. Motor izklopite tako, da stikalo za zaustavitev premaknete v položaj za zaustavitev.

POZOR: Izklopno stikalo se samodejno vrne v začetni položaj. Za preprečevanje nenamernega zagona, morate pri sestavljanju, preverjanju in/ali vzdrževanju pokrovček svečke odstraniti s svečke.

Vzdrževanje

Uvod

V nadaljevanju je zapisanih nekaj splošnih navodil za vzdrževanje. Če potrebujete več informacij, se obrnite na svojo servisno delavnico.

Opomba: Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Zahtevnejši posegi morajo biti opravljeni v pooblaščeni servisni delavnici.

Urnik vzdrževanja

V nadaljevanju je naveden seznam vzdrževalnih korakov, ki jih je treba opraviti pri izdelku. Večina točk je opisanih v poznejših delih tega poglavja.

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Očistite zunanjo površino. X
Prepričajte se, da zapora plina in plin delujeta pravilno. X
Preverite delovanje izklopnega stikala in se prepričajte, da deluje pravilno. X
Prepričajte se, da se veriga v prostem teku ne vrti. X
Očistite zračni filter. Po potrebi zamenjajte. X
Preverite, ali so na kovicah in členih verige vidne razpoke, ali je veriga neupoglji-va ter ali so kovice in členi neobičajno obrabljeni.	X
Očistite področje pod zaščitnim pokrovom. X
Prepričajte se, da so vijaki in matice dobro priviti. X
Preglejte, ali iz motorja, posode ali cevi za gorivo izteka gorivo. X
Očistite hladilni sistem. X
Preverite, ali sta zaganjalnik in zaganjalna vrvica poškodovana. X
Preverite, ali so elementi za dušenje tresljajev poškodovani ali razpokani. X
Očistite zunanjost vžigalne svečke. Odstranite jo in preverite razdaljo med elektrodama. Nastavite pravilno razdaljo (glejte Pregled svečke na strani 127) ali zamenjajte svečko. Prepričajte se, da je svečka opremljena z zaščito proti mot-njam.		X
Očistite zunanjost uplinjača in prostor okrog njega. X
Z robov meča opilite vse grobe ostanke. X
Očistite ali zamenjajte mrežico lovilnika isker na dušilniku. X
Očistite rezervoar za gorivo. X
Preverite, ali je filter goriva umazan in ima cev goriva razpoke ali druge pomanjk-ljivosti. Po potrebi zamenjajte.			X
Preverite vse kable in priključke. X
Preverite, ali so sklopka, vzmeti sklopke in boben sklopke obrabljeni. Po potrebi naj jih zamenjajo v pooblaščeni servisni delavnici.			X
Preglejte svečko. Svečko po potrebi zamenjajte. X
Preverite, ali na dielektrični gredi opazite obrabljena in poškodovana območja Iz-delka ne uporabljajte, će je dielektrična gred obrabljena ali poškodovana. Če potrebujete več informacij, oglejte OSHA 1910.269.	X

Prilagajanje hitrosti prostega teka

1. Pred prilagajanjem hitrosti prostega teka zagotovite, da je zračni filter čist in da je nameščen pokrov zračnega filtra.
2. Zaženite izdelek. Glejte Zagon izdelka na strani 124
3. Hitrost prostega teka prilagodite s T-vijakom za prilagoditev prostega teka, ki nosi oznako "T". Vijak za prilagajanje v prostem teku obračajte v smeri urinega kazalca, dokler se veriga ne začne vrteti.

Hitrost prostega teka je nastavljena pravilno, ko motor deluje enakomerno v vsakem položaju. Hitrost prostega

teka mora biti nižja od hitrosti, pri kateri se veriga začne vrteti.

OPOZORILO: Če se veriga po spremembi hitrosti v prostem teku ne zaustavi, se obrnite na najbližjega servisnega zastopnika. Izdelka ne uporabljajte, dokler ni pravilno nastavljen ali popravljen.

Opomba: Za priporočeno hitrost v prostem teku glejte Tehnični podatki na strani 134.

Vzdrževanje dušilnika

Dušilnik znižuje nivo hrupa in usmerja izpušne pline stran od uporabnika.

OPOZORILO: Dušilniki s katalizatorji se med uporabo močno segrejejo in ostajajo vroči še nekaj časa po izklopu izdelka. To velja tudi, kadar je motor v prostem teku. Če se dotaknete izdelka, lahko pride do opeklin kože. Zavedajte se nevarnosti požara.

1. Izdelek zaustavite in počakajte, da se ohladi.

2. Odstranite pokrov dušilca.

POZOR: Poškodovan lovilnik isker je treba zamenjati. Izdelka ne uporabljajte, će lovilnik isker ni nameščen ali je poškodovan.

POZOR: Če je mrežica lovilnika isker pogosto zamašena, je to lahko znak, da je delovanje katalizatorja poslabšano. Dušilnik naj pregleda servisni zastopnik. Zamašen lovilnik isker povzroča pregrevanje, kar povzroči poškodbe valja in bata.

Hladilni sistem

Izdelek je opremljen s hladilnim sistemom, ki skrbi za čim nižjo delovno temperaturo.

Vsak teden, pri zahtevnejših pogojih uporabe pa tudi pogosteje, s krtačko očistite dele hladilnega sistema. Umazan ali zamašen hladilni sistem povzroča pregrevanje izdelka, zaradi česar pride do poškodb bata in valja.

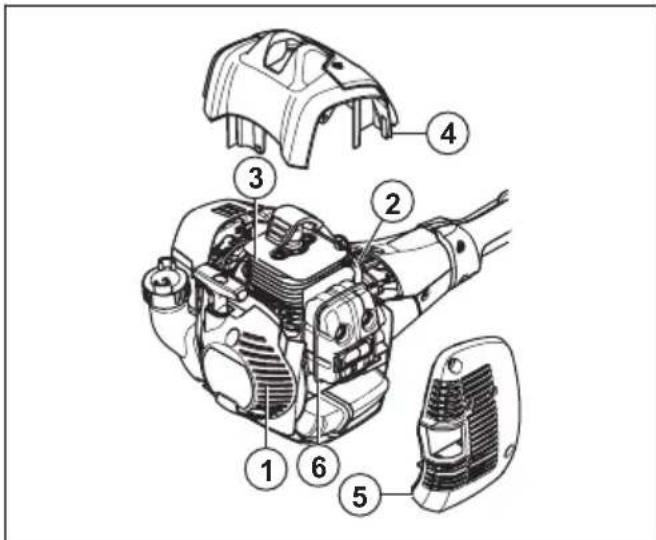

Sestavni deli hladilnega sistema:

1. Reže za dovod zraka na zaganjalniku.
2. Rebra na vztrajniku.
3. Hladilna rebra na valju.
4. Pokrov valja.
5. Pokrov dušilnika.
6. Ploščica dušilnika.

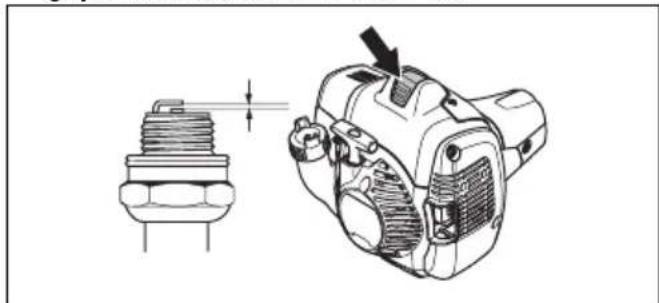

POZOR: Vedno uporabljajte priporočeno vrsto svečke, glejte Tehnični podatki na strani 134. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti čist.

- Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 134.

Z odstranjevanjem prahu in umazanije z zračnega filtra ohranjate čistočo in preprečite naslednje težave:

• Nepravilno delovanje uplinjača.
• Težave pri zagonu izdelka.
• Izgubo moči motorja.
• Povečano obrabo delov motorja.
• Prekomerno porabo goriva.

Čiščenje zračnega filtra

POZOR: Poškodovan, izjemno umazan ali premočen zračni filter je treba obvezno zamenjati.

Z zračnega filtra redno odstranjujte umazanijo in prah. S tem preprečite okvare uplinjača, težave pri zagonu, izgubo moči motorja, obrabo delov motorja in večjo porabo goriva od običajne.

Če filter uporabljate dlje časa, ga ni mogoče popolnoma očistiti. Zračne filtre menjajte z novimi v rednih intervalih. Glejte Urnik vzdrževanja na strani 125.

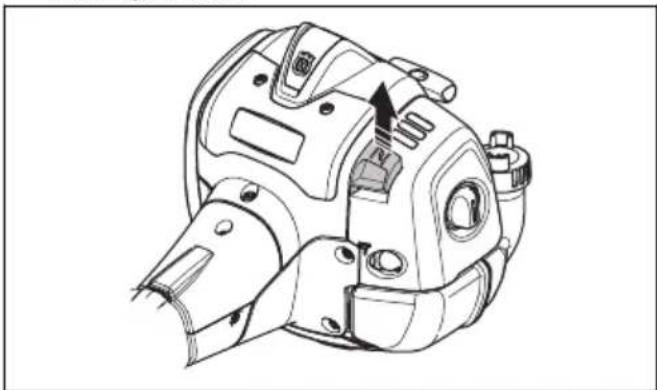

1. Ročico čoka premaknite navzgor za zapiranje dušilnega ventila.

1. Zračne filtre očistite s toplo milnico.

2. Če zračnih filtrov ni mogoče v celoti očistiti, jih zamenjajte. Če je zračni filter poškodovan, ga zamenjajte.

3. Očistite notranjo površino pokrova zračnega filtra. Uporabite stisnjen zrak ali krtačko.

4. Preverite stanje tesnila na zračnem filtru. Če je tesnilo poškodovano, zamenjate zračni filter.

5. Počakajte, da se zračni filter posuši, preden ga znova namestite.

Dvodelna gred

Nanesite mast na končni del pogonske gredi na vsakih 30 delovnih ur. Obstaja namreč nevarnost, da se konci pogonske osi (zvezni deli) na strojih z deljivim držajem

spojijo in jih ni mogoče več razstaviti, će jih ne mastite redno.

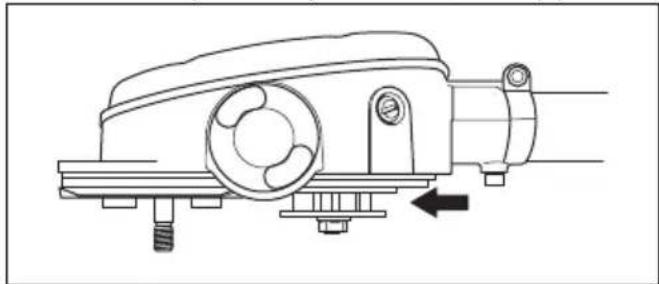

Kontrola pogonskega zobnika verige.

1. Redno preverjajte stopnjo obrabe pogonskega zobnika. Če je obraba prekomerna, zamenjajte.

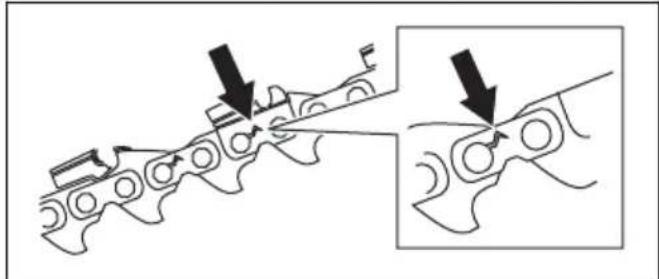

1. Prepričajte se, da na kovicah in členih ni razpok in da kovice niso ohlapne. Po potrebi jih zamenjajte.

1. Prepričajte se, da se zobnik meča prosto vrti in da mazalna odprtina v zobniku meča ni zamašena. Po potrebi očistite in namažite.

1. Meč dnevno obračajte in mu tako podaljšajte življenjsko dobo.

OPOZORILO: Med uporabo ali izvajanjem vzdrževalnih del na verigi nosite zaščitne rokavice. Tudi nepremična veriga lahko povzroči poškodbe.

Obrabljen ali poškodovan meč oziroma verigo zamenjajte s kombinacijo meča in verige, ki jo priporoča Husqvarna. To je potrebno za ohranjanje varnostnih funkcij izdelka. Za seznam nadomestnih kombinacij meča in verige, ki jih priporočamo, glejte poglavje Dodatna oprema na strani 135.

- Dolžina meča, in/cm. Podatki o dolžini meča so običajno navedeni na zadnjem delu meča.

- Število zob na zobniku konice meča (T).

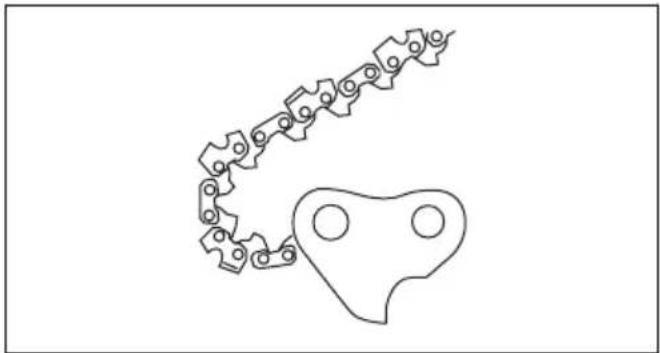

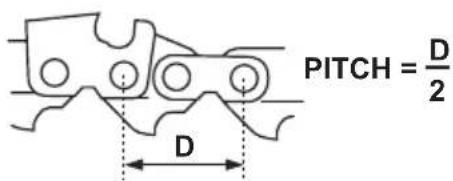

- Korak verige v palcih. Razmik med gonilnimi členi verige se mora ujemati z razmikom med zobmi na zobniku konice meča in pogonskemu zobniku.

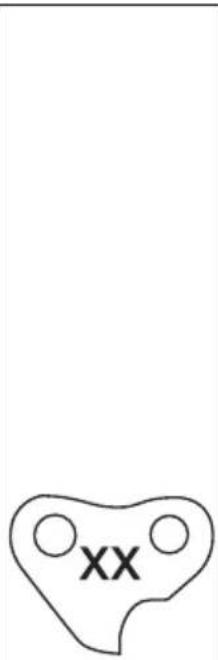

- Število gonilnih členov Število gonilnih členov določa vrsta meča.

Pure mechanical linkage diagram without any text, numbers, or symbols

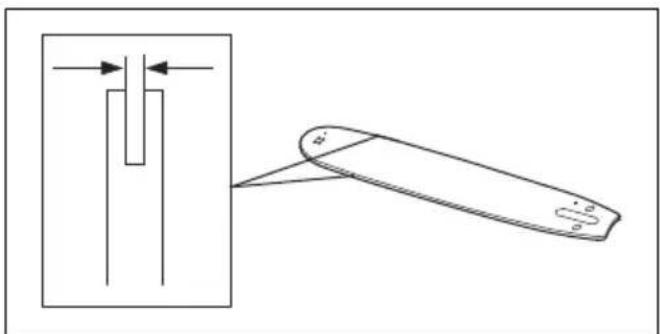

- Širina utora na meču v palcih/mm. Širina utora v meču mora biti enaka kot širina gonilnih členov verige.

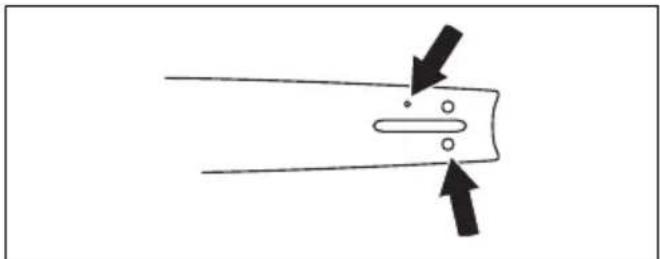

- Odprtina za dolivanje verižnega olja in odprtina za napenjalnik verige. Meč se mora poravnati z izdelkom.

Ne uporabljajte tope verige. Če je veriga topa, morate bolj pritiskati, da potisnete meč skozi les. Če je veriga

zelo topa, pri žaganju ne bodo nastajali lesni odrezki, temveč žagovina.

Ostra veriga si utira pot skozi les, zato so lesni odrezki daljši in debelejši.

Rezalni zob (A) in globinski zob (B) skupaj tvorita rezalni del verige oziroma rezilo. Razlika v višini teh dveh zob določa globino reza (nastavitev globine reza).

A B

Pri brušenju rezila bodite pozorni na naslednje:

• Kot piljenja.

Verige ni enostavno pravilno nabrusiti brez ustrezne opreme. Uporabite šablono za brušenje Husqvarna. To vam bo pomagalo ohraniti največjo učinkovitost rezanja.

Opomba: Za informacije o brušenju verige glejte poglavje Brušenje rezil na strani 131.

Brušenje rezil

1. Rezalne zobe nabrusite z okroglo pilo in šablono.

Opomba: Za informacije o tem, katero pilo in šablono priporoča družba Husqvarna za vašo verigo, glejte poglavje Oprema za brušenje in koti brušenja na strani 135.

1. Šablono za brušenje pravilno namestite na rezilo. Upoštevajte navodila, ki so priložena šabloni za brušenje.
2. Pilo premikajte z notranje strani rezalnih zob proti zunanji. Pri povratnem gibu zmanjšajte pritisk.

1. Odstranite material z ene strani vseh rezalnih zob.
2. Izdelek obrnite in odstranite material še na drugi strani.
3. Prepričajte se, da so vsi rezalni zobje enako dolgi.

Splošne informacije o prilagajanju nastavitve globine reza

Nastavitev globine reza (C) se zmanjša, ko nabrusite rezalni zob (A). Za najboljšo učinkovitost rezanja morate odstraniti odbrušeni material z globinskega zoba (B), da pridobite priporočeno nastavitev globine reza. Za navodila, kako doseči ustrezno nastavitev globine reza za verigo, glejte Tehnični podatki na strani 134.

A B C

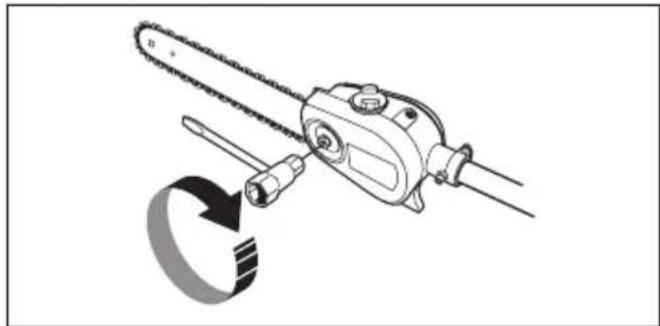

Prilagoditev nastavitve globine reza

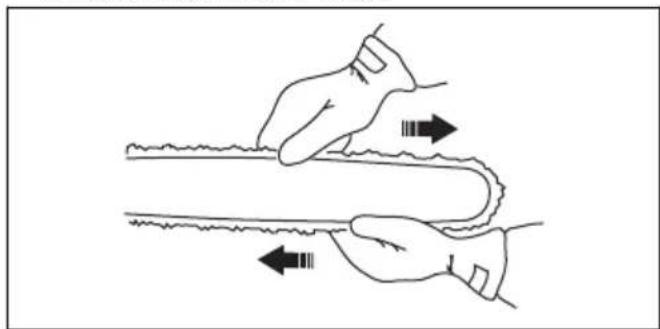

Preden prilagodite nastavitev globine reza ali nabrusite rezila, si oglejte navodila v poglavju Splošne informacije o brušenju rezil na strani 130. Nastavitev globine reza priporočamo po vsakem tretjem brušenju rezalnih zob.

Priporočamo uporabo naše šablone za brušenje globinskih zob za nastavitev ustrezne globine in šablono za brušenje rezalnih zob.

1. Nastavitev globine reza prilagodite s ploščato pilo in šablono za brušenje globinski zob. Uporabljajte samo šablono za brušenje globinskih zob za nastavitev ustrezne globine in šablono za brušenje rezalnih zob družbe Husqvarna.
2. Šablono za brušenje globinskih zob prislonite na verigo.

Opomba: Dodatne informacije o uporabi tega pripomočka najdete na embalaži šablone za brušenje globinskih zob.

1. S ploščato pilo spilite del globinskega zoba, ki gleda prek šablona za brušenje globinskih zob.

OPOZORILO: Veriga, ki ni ustrezno napeta, se lahko sname z meča in povzroči težje poškodbe ali smrt.

Med uporabo se veriga raztegne. Redno nastavljajte verigo.

1. Odvijte matico meča, s katerimi je pritrjen pokrov sklopke/zavora verige. Uporabite ključ.

1. Z rokami čim močneje zategnite matice meča.

2. Dvignite sprednji del meča in zavrtite vijak za napenjanje verige. Uporabite ključ.

1. Verigo napnite toliko, da se tesno prilega meču, vseeno pa jo lahko z lahkoto premikate.

2. Z izvijačem zategnite matice meča in hkrati privzdignite sprednji del meča.

1. Prepričajte se, da lahko verigo nemoteno premikate z rokami in da ne visi z meča.

Dolivanje verižnega olja

1. Odprite pokrovček za olje na vrhu glave meča.

1. Po vsakem dolivanju goriva preverite mazanje verige. Konico meča usmerite proti svetlo obarvani površini na razdalji pribl. 20 cm (8 palcev). Po 1 minuti delovanja pri 75 odstotkih plina bi morala biti na svetli podlagi vidna jasna črta olja.

1. Če mazanje verige ne deluje pravilno, preverite meč. Za navodila glejte poglavje Preverjanje meča na strani 129. Če z vzdrževalnimi koraki ne odpravite težave, se obrnite na servisnega zastopnik.

Nastavitev mazanja verige

OPOZORILO: Pred nastavljanjem oljne črpalke izklopite motor.

Zavrtite nastavitveni vijak oljne črpalke. Uporabite izvijač ali kombinirani ključ.

- Za zmanjšanje dotoka olja obrnite nastavitveni vijak v smeri urinega kazalca.

Motorja ni mogoče zagnati

Kontrola Možen vzrok Postopek
Izklopno stikalo. Prepričajte se, da je izklopno stikalov položaju za izklop.		Izklopno stikalo naj zamenja pooblaščena servisna delavnica.
Posoda za gorivo. Neprava vrsta goriva. Izpraznite posodo za gorivo in jo na-polnite s pravilnim gorivom.
Svečka in valj. Svečka je umazana ali mokra. Poskrbite, da je svečka suha in čista.

Motor se zažene, vendar se ponovno zaustavi

Kontrola	Možen vzrok Postopek
Rezervoar za gorivo Ne	nepravilna vrsta goriva. Izpraznite rezervoar za gorivo in ga napolnite s pravilnim gorivom.
Zračni filter Zračni filter	je zamašen. Očistite zračni filter.

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z električnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.

• Pred dolgotrajnim skladiščenjem izpraznite posodi za gorivo in verižno olje. Gorivo in verižno olje zavrzite na primernem zbirnem mestu.

• Na izdelek namestite transportno zaščito, da preprečite telesne poškodbe ali škodo na izdelku. Tudi nepremična veriga lahko povzroči hude poškodbe.

• Pokrov svečke odstranite s svečke.
  • Med prevozom varno pritrdite izdelek.

Priprava izdelka za dolgotrajnejše skladiščenje

1. Preden izdelek razstavite, ga zaustavite in počakajte, da se ohladi.

2. Odstranite verigo ter očistite verigo in utor v meču.

POZOR: Če ne očistite verige in meča, lahko veriga postane toga ali se lahko zamaši utor.

1. Namestite transportno zaščito.
2. Izdelek očistite. Za navodila glejte poglavje Vzdrževanje na strani 125.
3. Opravite popoln servis izdelka.

Tehnični podatki

Tehnični podatki

	525P4S 525P5S
Motor
Gibna prostornina valja v cm3	25,4 25,4
Vrtina valja, mm 34 34
Globina, mm 28 28
Priporočeno najvišje število vrtljajev, vrt/min 11000–12000	11000–12000
Hitrost prostega teka, vrt/min 2800–3000 2800–3000
Najv. moč motorja, v skladu z ISO 8893, kW/vrt/min 1,0/8500	1,0/8500
Dušilnik z katalizatorjem Da Da
Vžigalni sistem z regulacijo hitrosti Da Da
Vžigalni sistem
Svečka NGK BPMR8Y NGK BPMR8Y
Razmik elektrod, mm	0,65 0,65
Sistem za gorivo in mazanje
Prostornina posode za gorivo, l/cm3	0,5/500	0,5/500
Prostornina posode za olje, l/cm3	0,2/200	0,2/200
Teža
Brez goriva, rezilnega priključka in ščitnika, kg	5,3	6,4
Emisije hrupa 13
Raven zvočne moči, izmerjen v skladu s standardom ISO 22868, dB (A)	107	107
Nivoji hrupa 14
Ekvivalenten nivo jakosti zvoka na uporabnikovem ušesu, merjeno po ISO 22868, dB(A)
Opremljeno z odobreno dodatno opremo (originalno)	91 90
Ravni vibracij 15

525P4S 525P5S

Ekvivalentne ravni vibracij ( a_hv,eq ) v ročajih, izmerjene v skladu z ISO 22867, m/s²

Opremljeno z odobreno dodatno opremo (originalno), 3,6/3,5 3,6/3,5 spredaj/zadaj

Dodatna oprema

Kombinacije mečev in verig

Priporočene kombinacije mečev in diamantnih verig

Meč Veriga motorne žage

Dolžina, palci/cm	Korak, palci	Šablona, palci/mm	Vrsta Dolžina, gonilni členi, št.
10/25	3/8 0,050/1,3 Husqvarna H37		40
12/31 45
10/25	3/8 0,050/1,3 Husqvarna S93G		40
12/31 45

Oprema za brušenje in koti brušenja

Šablone za brušenje Husqvarna omogočajo brušenje pod ustreznimi koti. Priporočamo, da za ostrenje verige vedno uporabljate šablono za brušenje Husqvarna. Številke delov so navedene v spodnji tabeli.

Če ne veste, katero verigo imate nameščeno na izdelku, se obrnite na servisnega zastopnika.

H37	5/32 palca/4,0 mm	80° 30°		0,025 palca/0,65 mm	580 24 37-01
S93G	5/32 palca/4,0 mm	60° 30°		0,025 palca/0,65 mm	587 80 90-01

Izjava ES o skladnosti

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavlja, da so višinski obrezovalniki Husqvarna 525P4S in 525P5S s serijskimi številkami od 2016 naprej (leto izdelave, ki mu sledi serijska številka, je jasno navedeno na tipski plošči), skladne z zahtevami naslednjih DIREKTIV SVETA:

• Direktive2006/42/ES z dne 17. maja 2006 o strojih in
• Direktive 2014/30/EU z dne 26. februarja 2014 o elektromagnetni združljivosti.
• z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi 2011/65/EU.

Uporabljeni so naslednji standardi:

EN ISO 12100:2010, EN ISO 11680-1:2011, ISO 14982:2009, CISPR 12:2009, EN 50581:2012.

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden,, je opravil tipski preizkus v skladu z direktivo ES o strojih (2006/42/ES); člen 12, točka 3b. Številke certifikatov za tipski preizkus ES v skladu s prilogo IV: 0404/15/2438

Poleg tega je združenje 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden,, potrdilo skladnost s Prilogo V Direktive Sveta 2000/14/ES z dne 8. maja 2000, "ki se nanaša na emisije hrupa v okolje".

Huskvarna, 2016-03-30

$$ \mathrm {P r} _ {\mu \nu} = $$

Pär Martinsson, vodja razvoja (pooblaščeni zastopnik družbe Husqvarna AB in odgovorna oseba za tehnično dokumentacijo)

Husqvarna®

www.husqvarna.com
