Vrsta izdelka	Vgradni štedilnik
Znamka	Zanussi
Model	ZEE6140
Kategorija	Električni štedilnik
Dimenzije kuhalne plošče	580 x 500 mm
Dimenzije vgradne niše	550 x 470 mm
Približna teža	45 kg
Električni napajalnik	230 V ~ 50 Hz
Skupna moč	6,0 kW
Število kuhalnih con	4
Kuhalne cone	Spredaj levo: 1,5 kW (180 mm) Spredaj desno: 1,5 kW (145 mm) Zadaj levo: 1,0 kW (145 mm) Zadaj desno: 2,0 kW (180 mm)
Vrsta upravljanja	Rotacijski gumbi
Indikator vklopa	Da
Plošča s hitrim segrevanjem	Da (rdeča oznaka)
Varnost za otroke	Otroška zaščita (priporočljivo)
Čiščenje	Mehka vlažna krpa z nevtralnim detergentom
Vzdrževanje	Čistite po vsaki uporabi; izogibajte se abrazivnim izdelkom
Nadomestni deli	Uporabljajte izključno certificirane originalne dele
Popravljivost	Pokličite pooblaščeni servis

Pogosto zastavljena vprašanja - ZEE6140 ZANUSSI

Kako uporabljati kuhalne cone ?

Zavrtite gumb v smeri urinega kazalca, da povečate stopnjo kuhanja (od 1 do 6). Za izklop nastavite gumb na 0. Indikator se vklopi, ko je cona aktivirana.

Kako očistiti kuhalno ploščo ?

Čistite z mehko vlažno krpo in nevtralnim detergentom. Izogibajte se abrazivnim izdelkom, drsnikom in parnim čistilcem. Za vgrajene madeže čistite, ko je plošča še topla.

Kaj storiti, če kuhalna cona ne greje ?

Preverite, ali je naprava priključena in vklopljena, ali uporabljate pravi gumb in ali varovalka v električni omarici ni pregorela. Če težave ne odpravite, se obrnite na pooblaščenega električarja.

Kako namestiti štedilnik ?

Namestitev mora opraviti usposobljen strokovnjak. Upoštevajte minimalne razdalje, zagotovite ustrezno prezračevanje in uporabite negorljivo ločitveno ploščo pod napravo. Natančno upoštevajte navodila v priročniku.

Ali obstaja otroška zaščita ?

Naprava je lahko opremljena z otroško zaščito. Priporočamo, da jo aktivirate, če je prisotna. Otroci, mlajši od 8 let, morajo biti pod nadzorom.

Kako prihraniti energijo s tem štedilnikom ?

Pokrijte posodo, postavite jo na cono pred vklopom in izklopite cone pred koncem kuhanja, da izkoristite preostalo toploto. Uporabljajte posode ustreznega premera.

Kaj storiti v primeru vonja ali dima ob prvi uporabi ?

To je normalno. Vsako cono segrevajte s posodo vode pri največji moči 10 minut, nato 20 minut pri najmanjši moči. Zagotovite dobro prezračevanje.

Kako vzdrževati plošče iz nerjavnega jekla ?

Uporabite posebno čistilo za nerjavno jeklo. Robovi iz nerjavnega jekla lahko zaradi toplote nekoliko spremenijo barvo, kar ne vpliva na delovanje.

Ali lahko uporabljam posode iz litega železa ali terakote ?

Izogibajte se posodam iz terakote ali litega železa, saj lahko potemnijo nerjavno jeklo. Uporabljajte posode z ravnim, gladkim in suhim dnom ter primernim premerom kuhalne cone.

Kje najti nadomestne dele ?

Uporabljajte izključno originalne dele, ki jih je potrdil proizvajalec. Za popravila se obrnite na pooblaščeni servis Zanussi.

NAVODILA ZA UPORABO ZEE6140 ZANUSSI

Navodila za uporabo 2 Gebruiksaanwijzing 11 Notice d'utilisation 20 Benutzerinformation 29 Navodila za uporabo 38

Ploča za kuhanje

Kookplaat

Table de cuisson

Kochfeld

Kuhalna plošča

NAVODILA ZA UPORABO

Sadržaj

Navodila za varno uporabo 38

Varnostna navodila 39

Opis izdelka 41

Vsakodnevna uporaba 41

Koristni namigi in nasveti 41

Vzdrževanje in čiščenje 42

Odpravljanje težav 43

Namestitev 44

Tehnične informacije 46

Navodila za varno uporabo

Pred namestitvijo in uporabo naprave natančno preberite priložena navodila. Proizvajalec ni odgovoren za poškodbe in škodo, nastalo zaradi napačne namestitve in uporabe. Navodila shranite skupaj z napravo za poznejšo uporabo.

Varnost otrok in ranljivih oseb

Opozorilo! Nevarnost zadušitve, poškodbe ali trajne telesne okvare.

• To napravo lahko uporabljajo otroci od osmega leta naprej ter osebe z zmanjšanimi telesnimi, čutnimi ali razumskimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja le pod nadzorom odrasle osebe ali osebe, ki je odgovorna za njihovo varnost.
• Preprečite, da bi se otroci igrali z napravo. Vse dele embalaže hranite zunaj dosega otrok.
• Ko naprava deluje ali se ohlaja, poskrbite, da so otroci in hišni ljubljenčki dovolj oddaljeni od nje. Dostopni deli so vroči.
• Če ima naprava varovalo za otroke, priporočamo, da ga vklopite.
• Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci brez nadzora.

Splošna varnostna navodila

• Naprava in dostopni deli se med uporabo segrejejo. Ne dotikajte se grelcev.
• Naprave ne upravljajte z zunanjo programsko uro ali ločenim sistemom za daljinsko upravljanje.
• Kuhanje na kuhalni plošči z maščobo ali oljem brez nadzora je lahko nevarno in lahko pripelje do požara.
• Ognja nikoli ne poskušajte pogasiti z vodo, ampak izklopite napravo in nato prekrijte ogenj, npr. s pokrovom ali požarno odejo.
• Ne shranjujte predmetov na kuhalnih površinah.
• Naprave ne čistite s paro.
• Ne postavljajte kovinskih predmetov, kot so noži, vilice, žlice in pokrovke, na površino kuhalne plošče, ker se lahko segrejejo.

Varnostna navodila

Namestitev

Opozorilo! To napravo lahko namesti le strokovno usposobljena oseba.

• Odstranite vso embalažo.
• Ne nameščajte ali uporabljajte poškodovane naprave.
• Upoštevajte navodila za namestitev, priložena napravi.
• Upoštevajte predpisano najmanjšo razdaljo do drugih naprav in enot. Pri premikanju naprave bodite previdni, ker je težka. Vedno nosite zaščitne rokavice.
• Izreze zatesnite s tesnilom, da vlaga ne povzroči nabrekanja.
• Spodnjo stran naprave zaščitite pred paro in vlago.
• Naprave ne nameščajte v bližino vrat ali pod okna. Na ta način preprečite, da bi vroča posoda padla z naprave, ko odprete vrata ali okno.
• Če napravo namestite nad predale, mora biti razmak med spodnjim delom naprave in zgornjim predalom dovolj velik za kroženje zraka.
• Spodnji del naprave se lahko segreje. Priporočamo, da pod napravo namestite nevnetljivo ločevalno ploščo za preprečitev dostopa do spodnjega dela.

Priključitev na električno napetost

Opozorilo! Nevarnost požara in električnega udara.

• Električno priključitev mora opraviti usposobljen električar.
• Naprava mora biti ozemljena. Pred kakršnim koli posegom se prepričajte, da naprava ni priključena na električno omrežje.
• Uporabite pravi električni priključni kabel.
• Napajalni kabel se ne sme zaplesti.
• Poskrbite, da se napajalni kabel ali vtič (če obstaja) ne dotika vroče naprave ali posode, ko napravo vključite v bližnje vtičnice.
• Naprava mora biti nameščena pravilno. Zaradi slabo pritrjenega in napačnega napajalnega kabla ali vtiča (če obstaja) se lahko pregreje priključek.
• Poskrbite za namestitev zaščite pred udarom.
• Kabel zaščitite pred natezno obremenitvijo.
• Pazite, da ne poškodujete vtiča (če obstaja) ali kabla. Za zamenjavo poškodovanega kabla se obrnite na servis ali električarja.
• Električna napeljava mora imeti izolacijsko napravo, ki omogoča odklop naprave z omrežja na vseh polih. Izolacijska naprava mora imeti med posameznimi kontakti minimalno razdaljo 3 mm.
• Uporabite le prave izolacijske naprave: odklopnike, varovalke (talilne varovalke odvijte iz nosilca), zaščitne naprave na diferenčni tok in kontaktorje.

Uporaba

Opozorilo! Nevarnost poškodbe, opeklin ali električnega udara.

Pred prvo uporabo odstranite vso embalažo, etikete in zaščitno folijo (če obstaja). To napravo uporabljajte v gospodinjstvu. - Ne spreminjajte specifikacij te naprave. - Med delovanjem naprave ne puščajte brez nadzora. - Naprave ne upravljajte z mokrimi rokami ali ko je v stiku z vodo. - Na kuhališča ne odlagajte pribora ali pokrovov posod. Lahko se segrejejo. Kuhališče po uporabi izklopite. - Naprave ne uporabljajte kot delovno površino ali za odlaganje. - Ko daste hrano v vroče olje, to lahko brizgne.

Opozorilo! Obstaja nevarnost požara ali eksplozije.

Maščobe in olja lahko ob segrevanju sproščajo vnetljive hlape. Plamenov ali segretih predmetov ne približujte maščobam in olju, ko kuhate z njimi. - Hlapi, ki jih sproščajo zelo vroča olja, lahko povzročijo nepričakovan vžig. - Uporabljena olja, ki lahko vsebujejo ostanke hrane, lahko povzročijo požar pri nižjih temperaturah od prvič uporabljenih olj. - V napravo, njeno bližino ali nanjo ne postavljajte vnetljivih izdelkov ali mokrih predmetov z vnetljivimi izdelki.

Opozorilo! Obstaja nevarnost škode na napravi.

Vroče posode ne postavljajte na upravljalno ploščo. - Ne dovolite, da iz posode povre vsa tekočina. - Pazite, da predmeti ali posode ne padejo na napravo. Lahko se poškoduje površina. - Ne vklapljajte kuhališč s prazno posodo ali brez posode. - Na napravo ne dajte aluminijaste folije. - Ne dovolite, da bi kisle tekočine, npr. kis, limonin sok ali sredstva za odstranjevanje vodnega kamna, prišle v stik s ploščo. Lahko se pojavijo motni madeži.

Nega in čiščenje

Opozorilo! Obstaja nevarnost škode na napravi.

• Napravo redno čistite, da preprečite poškodbe materiala na površini.
• Za čiščenje naprave ne uporabljajte vodnega curka in pare.
• Napravo očistite z vlažno mehko krpo. Uporabljajte samo nevtralne detergente. Za čiščenje ne uporabljajte abrazivnih čistil, grobih gobic, topil ali kovinskih predmetov.

Odstranjevanje

Opozorilo! Nevarnost poškodbe ali zadušitve.

• Za informacije o pravilnem odstranjevanju naprave se obrnite na občinsko upravo.
• Napravo izključite iz napajanja.
• Odrežite električni priključni kabel in ga zavrzite.

Servis

• Za popravilo naprave se obrnite na servis. Priporočamo le uporabo originalnih nadomestnih delov.

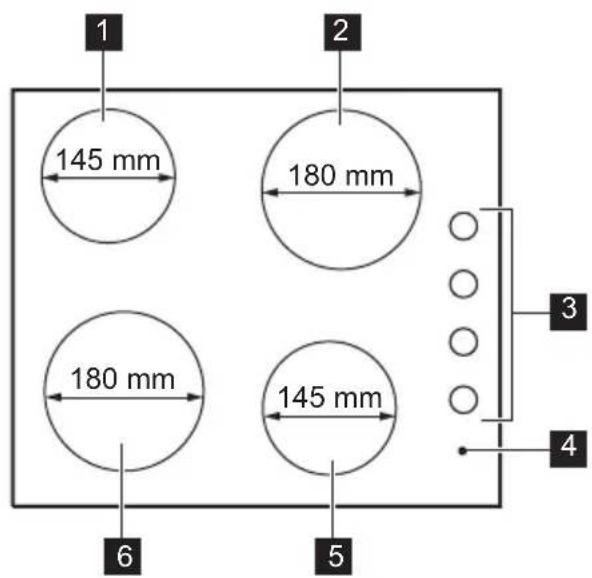

Razporeditev kuhalnih površin

Upravljalni gumbi za električno kuhališče

Simbol Funkcija

0 Položaj za izklop

Simbol Funkcija

1 Najnižja stopnja gretja

Opozorilo! Oglejte si poglavja o varnosti.

Za vklop in višanje stopnje kuhanja zavrtite gumb v levo. Za nižanje stopnje kuhanja zavrtite gumb v desno. Za izklop zavrtite gumb v položaj 0.

Kontrolna lučka se vklopi, ko je vklopljeno vsaj eno izmed kuhališč, ter sveti, dokler kuhališče ni izključeno.

Pred prvo uporabo

Na vsako kuhališče postavite posodo z vodo, nastavite najvišjo temperaturo in pustite, da naprava deluje 10 minut. Na ta način zgorijo nečistoče. Po tem naj naprava deluje 20 minut pri nižji temperaturi. V tem času se lahko

ustvarijo neprijetne vonjave in dim. To je običajno. Poskrbite za zadostno zračenje.

Po končanem postopku napravo očistite z mehko krpo, namočeno v toplo vodo.

Hitra kuhalna plošča

Rdeča pika na sredini kuhalne plošče označuje hitro ploščo. Hitra kuhalna plošča se segreje hitreje od običajnih plošč.

Rdeča pika je narisana na površini in se pod določenim časom lahko izbriše. To ne vpliva na delovanje naprave.

Ob prvi uporabi lahko hitra kuhalna plošča ustvarja dim in neprijetne vonjave. Dim in vonjave sčasoma izginejo.

Koristni namigi in nasveti

Opozorilo! Oglejte si poglavja o varnosti.

Posoda

Dno posode mora biti čim bolj debelo in ravno.

Opozorilo! Pazite, da posoda ne bo pokrivala upravljalnega področja.

Varčevanje z energijo

• Posodo po možnosti pokrijte s pokrovko. Pred vklopom posodo postavite na kuhališče.
• Ugasnite kuhališče, še preden se kuhanje zaključi, da izkoristite akumulirano toploto.
• Za zadovoljive rezultate morajo imeti dna posod enake mere (ali malce večje) kot kuhališča.

Ne uporabljajte manjše posode.

Primeri kuhanja

Nastavi- tev gretja	Uporaba:
1 Ohranjanje toplote
2 Nežno počasno kuhanje
3 Počasno kuhanje
4 Cvrenje / porjavenje
5 Vrenje
6 Vrenje / hitro cvrenje / globoko cvre- nje

Vzdrževanje in čiščenje

Opozorilo! Oglejte si poglavja o varnosti.

Ploščo po vsaki uporabi očistite.

Vedno uporabljajte posodo s čistim dnom.

Opozorilo! Pred vsakim vzdrževanjem ali čiščenjem morate kuhalno ploščo izključiti iz električnega omrežja.

Priporočamo, da površino kuhalne plošče očistite, dokler je še topla, saj je polito tekočino lažje očistiti, ko še ni ohlajena.

Opozorilo! Ostri predmeti in abrazivna čistilna sredstva poškodujejo ploščo.

Za čiščenje naprave zaradi varnosti ne uporabljajte parnih čistilnikov ali visokotlačnih naprav.

Nerjavno jeklo lahko potemni, če se preveč segreje. Zato odsvetujemo kuhanje v keramični, lončeni ali litoželezni posodi.

Praske ali temni madeži ne vplivajo na delovanje naprave.

1. Za odstranjevanje umazanije uporabite nežno čistilno sredstvo ali gobico.
2. Napravo očistite z vlažno krpo in majhno količino čistilnega sredstva.
3. Ploščo nastavite na nizko temperaturo in jo pustite, da se posuši.
4. Plošče vzdržujte tako, da jih občasno namažete z malo olja za šivalne stroje in zloščite z vpojnim papirjem.

Pomembno! Za robove kuhalne plošče iz nerjavnega jekla uporabljajte čistilo za nerjavno jeklo.

Rob plošče iz nerjavnega jekla se lahko malo obarva zaradi toplotnih obremenitev.

Težava Mozen vzrok	in rešitev
Naprava ne deluje.	• Preverite varovalko električega omrežja v stanovanju v omarici z varovalkami. Če varovalka ponovno pregori,Pokličite pooblaščene-ga elektriarja.
Kuhališće se ne segreje.	• Prepričajte se,da je naprava priključena in elektrčno napajanje vklopljeno. • Preverite,ali ste obrnili pravi upravljalni gumb. • Preverite varovalko elektrčega omrežja v stanovanju v omarici z varovalkami. Če varovalka ponovno pregori,Pokličite pooblaščene-ga elektriarja.
Učinkovitost kuhalne plošće ni zadovoljiva.	• Kuhalna plošća mora biti Čiesta in suha. • Preverite,ali velikost posode ustreza velikosti kuhališća. • Preverite,ali ima posoda ravno dno. • Preverite,ali stopnja kuhanja ustreza vrsti kuhanja.

Če pride do napake, le-to poskusite najprej odpraviti sami. Če sami ne najdete rešitve, se po pomoč obrnite na pooblaščenega prodajalca ali na lokalnega serviserja.

Če aparata niste uporabljali pravilno ali namestitve ni izvedla pristojna oseba, vam lahko pooblaščeni prodajalec ali servisna služba svoje delo zaračunata, tudi med garancijskim obdobjem.

Podatki, ki so potrebni za hitro in pravilno pomoč. Ti podatki so na voljo na ploščici za tehnične navedbe.

Opis modela

• Številka izdelka (PNC)
• Serijska številka (S.N.)

Uporabljajte le originalne nadomestne dele.

Na voljo so v pooblaščenem servisnem centru in preverjeni trgovini z nadomestnimi deli.

Nalepke v vrečki z opremo

Nalepke prilepite, kot je prikazano spodaj:

1 Prilepite na garancijski list in pošljite ta del. 2 Prilepite na garancijski list in obdržite ta del.

3 Prilepite na navodila za uporabo.

Namestitev

Opozorilo! Oglejte si poglavja o varnosti.

Namestitev

Opozorilo! Skrbno preberite in upoštevajte navodila. Obstaja nevarnost telesnih poškodb ali poškodb naprave.

• Prepričajte se, da med prevozom ni prišlo do poškodb naprave. Ne priključite poškodovane naprave. Po potrebi se obrnite na dobavitelja.

Vgradne naprave lahko priključite šele po vgradnji v ustrezne vgradne enote in delovne površine. Vgradne enote in delovne površine morajo ustrezati standardom. Upoštevajte trenutno veljavne odredbe in standarde v državi, kjer napravo uporabljate (varnostne standarde, standarde v zvezi z odstranjevanjem, električne varnostne standarde itd.)!

Opozorilo! Nevarnost poškodb z električnim tokom.

• Naprava je še vedno pod električno napetostjo. Z naprave odklopite fazno napetost.
• Če je pritrdilni nosilec v bližini priključnice, se priključni kabel ne sme dotikati roba nosilca.

Priključitev na električno napetost

• Prepričajte se, da se nazivna napetost in tip moči na ploščici za tehnične navedbe ujemata z napetostjo in močjo vašega krajevnega omrežja.
• Vedno uporabite pravilno nameščeno varnostno vtičnico.
• Poskrbite, da bo vtič dosegljiv tudi po namestitvi.
• Ne vlecite za električni priključni kabel, če želite izključiti napravo. Vedno povlecite za vtič.
• Ko za priključitev naprave uporabljate kabelski podaljšek, adapter ali povezavo z več priključki, obstaja nevarnost požara. Preverite, ali ozemljitvena povezava ustreza standardom in predpisom.
• Ne pustite, da se napajalni kabel segreje na temperaturo, višjo od 90°C.

Poskrbite, da bo modri nevtralni kabel priključen na priključnico, na kateri je črka »N«. Rjav (ali črn) fazni kabel priključite na priključnico, na kateri je črka »L«. Fazni kabel naj bo vedno priključen.

Priključni kabel

Uporabite izključno kabel tipa H05V2V2-F T90 ali enakovrednega. Prerez kabla mora ustrezati napetosti in obratovalni temperaturi. Rumeno-zeleni ozemljitveni vodnik mora biti približno 2 cm daljši od rjavega (ali črnega) faznega vodnika.

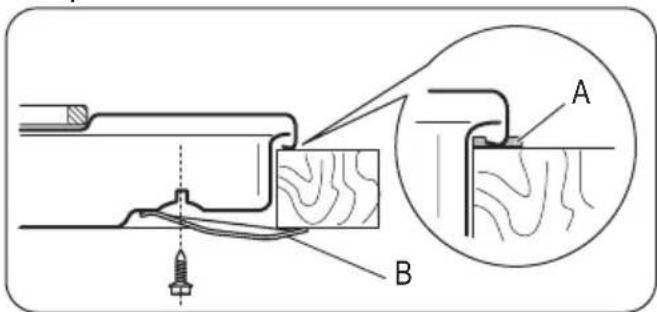

Vgradnja

Previdnost! Napravo namestite le na delovno površino z ravno podlago.

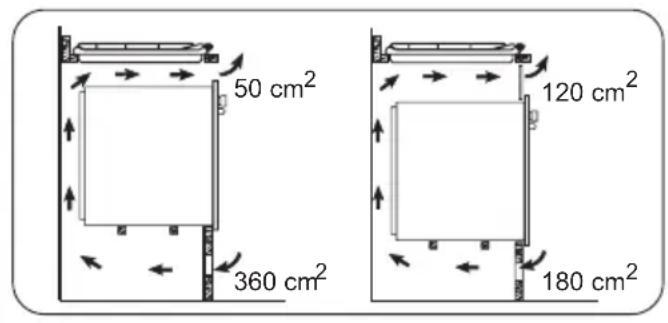

Možnosti vgradnje

a) Odstranljiva plošča b) Prostor za priključke

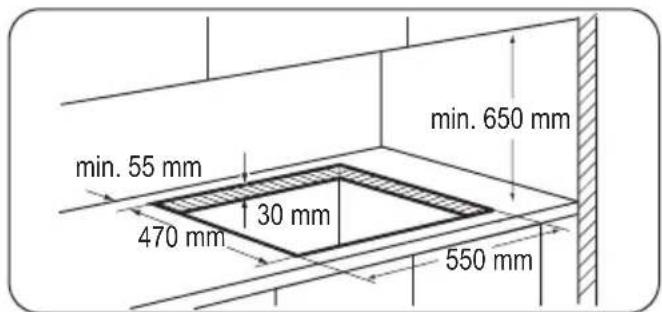

Dimenzije izreza za kuhalno ploščo morajo biti v skladu z navodili, kuhinjski element pa mora imeti prezračevalne odprtine, ki zagotavljajo stalen dotok zraka. Električni priključek kuhalne plošče in pečice je treba namestiti ločeno, tako zaradi varnosti kot tudi eno

stavnega odstranjevanja pečice iz kuhinjskega elementa.

Tehnične informacije

Dimenzije kuhalne plošče

Širina: 580 mm

Dolžina: 500 mm

Dimenzije izreza za kuhalno ploščo

Širina: 550 mm

Pomagajte zaščititi okolje in zdravje ljudi ter reciklirati odpadke električnih in elektronskih naprav. Naprav, označenih s simbolom , ne odstranjujte z gospodinjskimi odpadki. Izdelek vrnite na krajevno zbirališče za recikliranje ali se obrnite na občinski urad.

Embalažni material

Embalaža je izdelana iz okolju prijaznih materialov in jo lahko reciklirate. Plastični deli so označeni z oznakami: >PE<, < itd. Embalažni material odstranite kot gospodinjske odpadke v zbirnem mestu za odpadke v vašem kraju oz. najbližji okolici.
