Producttype	Inbouwfornuis
Merk	Zanussi
Model	ZEE6140
Categorie	Elektrisch fornuis
Afmetingen kookplaat	580 x 500 mm

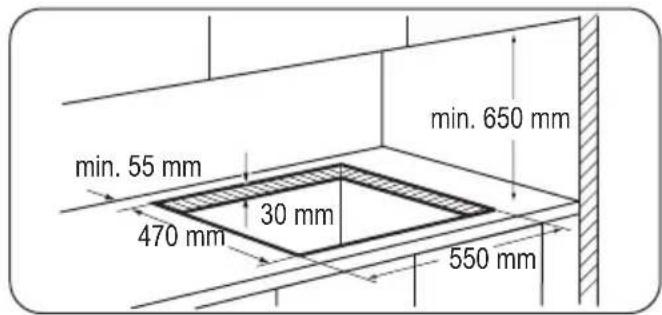

Afmetingen inbouwuitsparing	550 x 470 mm
Geschat gewicht	45 kg
Voeding	230 V ~ 50 Hz
Totaal vermogen	6,0 kW
Aantal kookzones	4
Kookzones	Linksvoor: 1,5 kW (180 mm) Rechtsvoor: 1,5 kW (145 mm) Linksachter: 1,0 kW (145 mm) Rechtsachter: 2,0 kW (180 mm)
Type bediening	Draaiknoppen
Controlelampje inschakelen	Ja
Snelle opwarmplaat	Ja (rode markering)
Kinderbeveiliging	Kinderbeveiligingsinrichting (aanbevolen)
Reiniging	Zachte vochtige doek met neutraal schoonmaakmiddel
Onderhoud	Reinigen na elk gebruik; agressieve middelen vermijden
Reserveonderdelen	Gebruik uitsluitend gecertificeerde originele onderdelen
Reparatie	Neem contact op met de erkende service

Veelgestelde vragen - ZEE6140 ZANUSSI

Hoe gebruik ik de kookzones?

Draai de knop met de klok mee om het kookniveau te verhogen (van 1 tot 6). Om uit te schakelen, zet de knop op 0. Het controlelampje gaat branden zodra een zone wordt geactiveerd.

Hoe maak ik de kookplaat schoon?

Reinig met een zachte vochtige doek en een neutraal schoonmaakmiddel. Vermijd schurende producten, schuursponsjes en stoomreinigers. Voor ingebrande vlekken, reinig wanneer de plaat nog lauw is.

Wat moet ik doen als een kookzone niet warm wordt?

Controleer of het apparaat is aangesloten en ingeschakeld, of de juiste knop wordt gebruikt en of de zekering in de meterkast niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met een erkend elektricien.

Hoe installeer ik het fornuis?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd de minimale afstanden aan, zorg voor voldoende ventilatie en gebruik een brandwerend scheidingspaneel onder het apparaat. Volg nauwkeurig de instructies in de handleiding.

Is er een kinderbeveiliging?

Het apparaat kan worden voorzien van een kinderbeveiliging. We raden aan deze in te schakelen indien aanwezig. Kinderen jonger dan 8 jaar moeten worden gecontroleerd.

Hoe kan ik energie besparen met dit fornuis?

Dek de pannen af, plaats ze op de zone voordat u deze inschakelt, en schakel de zones uit voor het einde van de kooktijd om de restwarmte te gebruiken. Gebruik pannen met een geschikte diameter.

Wat te doen bij geur of rook bij het eerste gebruik?

Dat is normaal. Verhit elke zone met een watergevulde pan op maximale kracht gedurende 10 minuten, vervolgens 20 minuten op minimale kracht. Zorg voor goede ventilatie.

Hoe onderhoud ik de roestvrijstalen platen?

Gebruik een speciaal reinigingsmiddel voor roestvrij staal. De roestvrijstalen randen kunnen iets verkleuren door de hitte, dit heeft geen invloed op de werking.

Kan ik gietijzeren of aardewerk pannen gebruiken?

Vermijd aardewerk of gietijzeren pannen omdat ze roestvrij staal kunnen aantasten. Gebruik pannen met een vlakke, gladde en droge bodem en een diameter die past bij de kookzone.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend door de fabrikant gecertificeerde originele onderdelen. Neem voor reparaties contact op met de erkende Zanussi-service.

GEBRUIKSAANWIJZING ZEE6140 ZANUSSI

0 stand "UIT" (uit)

Symbool Functie

1 minimale warmte 6 maximale warmte

Dagelijks gebruik

Waarschuwing Raadpleeg de hoofdstukken over veiligheid.

Veiligheidsinformatie 11

Veiligheidsvoorschriften 12

Beschrijving van het product 14

Dagelijks gebruik 14

Nuttige aanwijzingen en tips 15

Onderhoud en reiniging 15

Probleemoplossing 16

Montage 17

Technische informatie 19

Milieubescherming 19

Wijzigingen voorbehouden.

Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

Waarschuwing! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan van een volwassene of van iemand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

Algemene veiligheid

• Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. De verwarmingselementen niet aanraken.
• Bedien het apparaat niet met een externe timer of een apart afstandsbedieningssysteem.
• Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.
• Probeer brand nooit met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam, d.w.z. met een deksel of blusdeken.
• Bewaar geen voorwerpen op de kookplaten.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels, mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.

Veiligheidsvoorschriften

Installatie

! Waarschuwing! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Houd de minimumafstand tot andere apparaten en units in acht.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat de pennen van het apparaat vallen als de deur of het raam worden geopend.
• Als het apparaat geïnstalleerd is boven lades, zorg er dan voor dat de ruimte tussen de on

derkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie. - De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

Aansluiting aan het elektriciteitsnet

Waarschuwing! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.
• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels verstrikt raken.
• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit.
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.
• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Zorg ervoor dat het snoer niet wordt belast door trekken.
• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

Gebruik

Waarschuwing! Gevaar op letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.
• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag niet worden veranderd.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter. Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden.
• Zet de kookzone op "uit" na elk gebruik.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Als u eten in de hete olie doet, kan het spatten.

Waarschuwing! Brand- of explosiegevaar.

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u ermee kookt.
• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

Waarschuwing! Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedieningspaneel.
• Laat kookgerei niet droogkoken.
• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.
• Activeer de kookzones niet met lege pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat leggen.
• Laat geen zure vloeistoffen, zoals bijv. azijn, citroensap of reinigingsmiddelen voor het verwijderen van kalkaanslag, in aanraking komen met de kookplaat. Hierdoor kunnen doffe plekken ontstaan.

Onderhoud en reiniging

Waarschuwing! Risico op schade aan het apparaat.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

Verwijdering

Waarschuwing! Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over de correcte afvalverwerking van het apparaat. Haal de stekker uit het stopcontact.

Beschrijving van het product

• Snijd het netsnoer van het apparaat af en gooi dit weg.

Servicedienst

• Neem contact op met de klantenservice voor reparatie van het apparaat. Wij raden uitsluitend het gebruik van originele onderdelen aan.

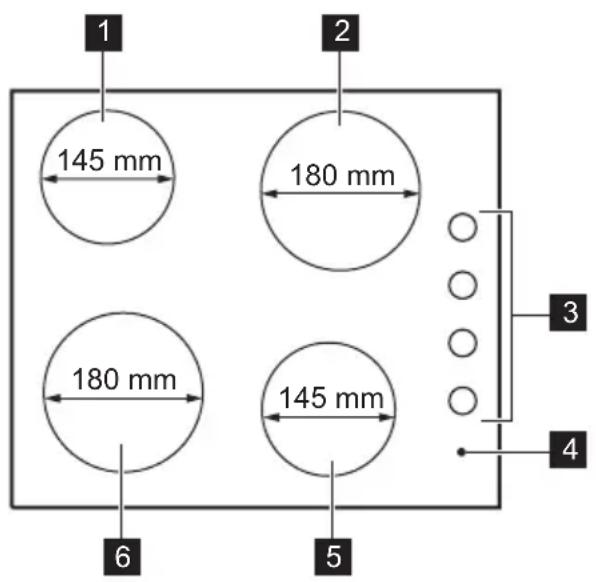

Indeling kookplaat

Enkele kookzone 1000 W 2 Enkele kookzone 2000 W 3 Bedieningsknoppen 4 Stroomindicatielampje 5 Enkele kookzone 1500 W 6 Enkele kookzone 1500 W

Bedieningsknoppen elektrische kookzones

Symbool Functie

0 uit-stand

Symbool Functie

Waarschuwing! Raadpleeg de hoofdstukken Veiligheid.

Om de temperatuur in te schakelen en de instelling te verhogen de knop linksom draaien. Draai de knop naar rechts om de kookstand te verlagen. Draai de knop naar 0 om het apparaat uit te schakelen.

Het controlelampje gaat branden als een of beide kookzones wordt ingeschakeld, en blijft branden tot de kookzones worden uitgeschakeld.

Voor het eerste gebruik van het apparaat

Plaats kookgerei met water op elke kookzone, stel de maximale stand in en laat het apparaat 10 minuten werken. Dit is om restanten van het apparaat te verbranden. Laat hierna het apparaat 20 minuten werken in de laagste stand. Tijdens deze periode kan er een nare geur en rook optreden. Dit is normaal. Zorg dat er voldoende luchtcirculatie is.

Nadien reinigt u het apparaat met een zachte doek die in warm water is gedrenkt.

Snelkookplaat

De rode stip in het midden van de plaat toont aan dat de plaat een snelkookplaat is. Een snelkookplaat wordt sneller warm dan normale platen.

De snelkookplaat is op het oppervlak aangebracht en kan na enige tijd losraken. Dit heeft geen effect op de werking van het apparaat.

Nuttige aanwijzingen en tips

De snelkookplaat kan roken en een geur verspreiden bij het eerste gebruik. De rook en geur verdwijnen na een tijdje.

Waarschuwing! Raadpleeg de hoofdstukken Veiligheid.

Pannen

• De bodem van de pan moet zo dik en vlak mogelijk zijn.

Waarschuwing! Zorg dat de potten de bedieningszone niet bedekken.

Energie besparen

• Doe indien mogelijk altijd een deksel op de pan.
• Zet de pan op de vaste kookplaat voordat u deze inschakelt.
• Schakel voor het einde van de bereidingstijd de vaste kookplaat uit, om gebruik te maken van de restwarmte.
• Voor goede resultaten moet de bodem van de pannen dezelfde afmeting hebben als de vaste kookplaat (of iets groter zijn). Gebruik geen kleinere pannen.

Voorbeelden van kooktoepassingen

Warmte-instelling:

Gebruik om:

1 Warm te houden 2 Zachtjes sudderen 3 Sudderen 4 Frituren / gratineren 5 Aan de kook brengen 6 Aan de kook brengen / snel frituren / heet frituren

Onderhoud en reiniging

Waarschuwing! Raadpleeg de hoofdstukken Veiligheid.

Reinig het apparaat na elk gebruik.

Gebruik altijd kookgerei met een schone bodem.

Waarschuwing! Trek voordat u de

kookplaat gaat schoonmaken altijd eerst de stekker uit het stopcontact en laat de kookplaat afkoelen.

De kookplaat kan het beste worden

schoongemaakt als hij nog warm is; etensresten kunnen gemakkelijker verwijderd worden als ze nog warm zijn

Waarschuwing! Scherpe voorwerpen en schurende reinigingsmiddelen beschadigen het apparaat.

Het reinigen van het apparaat met een stoomstraal- of hogedrukreiniger is om veiligheidsredenen verboden.

Het roestvrij staal kan beschadigen als het te heet wordt. Daarom ook niet koken met grillstenen, aardewerk potten of pannen van gietijzer.

Krassen of donkere vlekken hebben geen invloed op de werking van het apparaat.

Verwijderen van vuil:

1. Gebruik fijn schuurpoeder of een schuursponsje om het vuil te verwijderen.
2. Reinig het apparaat met een vochtige doek en een beetje afwasmiddel.
3. Verwarm de kookplaat op een lage temperatuur en laat deze opdrogen.
4. Om de kookplaten te onderhouden kunt u af en toe een beetje naaimachineolie aanbrengen en dit afvegen met absorberend papier.

Belangrijk! Gebruik voor de roestvrijstalen randen van de kookplaat een speciaal reinigingsmiddel voor roestvrij staal.

De roestvrijstalen rand van de plaat kan iets verkleuren als gevolg van thermische belasting.

Probleemoplossing

Probleem Mogelijk oorzaak en oplossing
Het apparaat werkkt—helemaal Niet.	• Controller de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde elektricien als de zekering steeds doorbrandt.
De kookzone worden Niet warm.	• Controller of het apparaat goed is aangesloten en de elektriciteit is ingeschakeld. • Controller of u aan de juiste regelknop draait. • Controller de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde elektricien, als de zekering steeds doorbrandt.
De kookplaat functioniert Niet maar tevredenheid.	• Zorg ervoor dat de kookplaat schoon en droog is. • Zorg ervoor dat het kookgerei de juiste maat heeft voor de kookzone. • Zorg ervoor dat het kookgerei een vlakke bodem heeft. • Zorg ervoor dat de warmte-instelling correct is voor het soort bereiding.

Als er een storing optreedt, probeer dan eerst zelf een oplossing voor het probleem te vinden. Als u het probleem niet kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft gebruikt, of als de installatie niet is uitgevoerd door een erkende monteur, dan is het bezoek van de klantenservicemonteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperiode.

Deze gegevens zijn nodig om u snel en goed te kunnen helpen. Deze gegevens vindt u op het typeplaatje.

• Modelbeschrijving

Productnummer (PNC) - Serienummer (S.N.).

Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.

Labels meegeleverd in de zak met accessoires

Bevestig de stickers zoals hieronder weergegeven:

1 Plak de sticker op de garantiekaart en verstuur dit deel. 2 Plak de sticker op de garantiekaart en bewaar dit deel.

Montage

Waarschuwing! Raadpleeg de hoofdstukken Veiligheid.

Montage

Waarschuwing! Neem de instructies zorgvuldig door en volg ze op. Risico op letsel of beschadiging van het apparaat.

3 Plak de sticker op het instructieboekje.

• Zorg dat er geen transportschade aan het apparaat is. Sluit geen beschadigd apparaat aan. Indien nodig, neem contact op met de leverancier.
• Installeer inbouwapparaten alleen nadat u het apparaat in de correcte inbouweenheden en werkoppervlakten hebt gemonteerd. Zorg dat

de inbouweenheden en oppervlakten voldoen aan de normen.

• Houd u aan alle wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt (veiligheidsvoorschriften, recyclingvoorschriften, veiligheidsvoorschriften met betrekking tot elektrische installaties, enz.)

Waarschuwing! Risico op letsel door elektrische stroom.

• De netaansluiting staat onder stroom. Schakel de stroomtoevoer naar de netaansluiting UIT.
• Als de bevestigingssteun zich in de buurt van het aansluitblok bevindt, controleer dan altijd of de aansluitkabel niet in aanraking komt met de rand van de bevestigingssteun.

Aansluiting aan het elektriciteitsnet

• Zorg ervoor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.
• Zorg ervoor dat het netsnoer na installatie bereikbaar is. Trek niet aan het aansluitnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving.
• Laat de stroomkabel niet warmer worden dan 90°C.

Zorg ervoor dat u de blauwe neutrale kabel aansluit op de aansluiting met de letter "N" erop. Sluit de bruine (of zwarte) fasekabel aan op de aansluiting met de letter "L". Zorg dat de fasekabel altijd verbinding maakt.

Aansluitkabel

Gebruik alleen een aansluitkabel van het type H05V2V2-F T90 of een soortgelijk type. Zorg ervoor dat de doorsnede van het snoer geschikt

is voor het voltage en de bedrijfstemperatuur. De geel/groene aardedraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

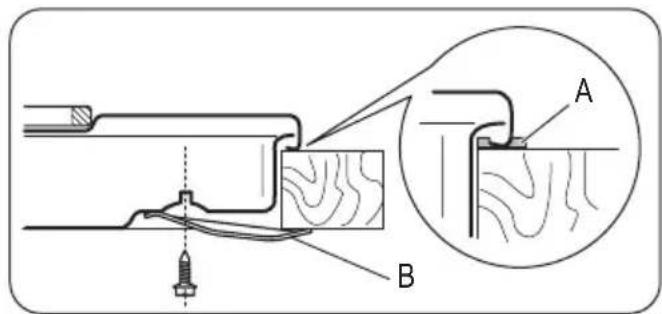

Inbouw

A) meegeleverde afdichting

B) meegeleverde steunen

Let op! Installeer het apparaat alleen op een werkblad met een plat oppervlak.

Mogelijkheden voor inbouw

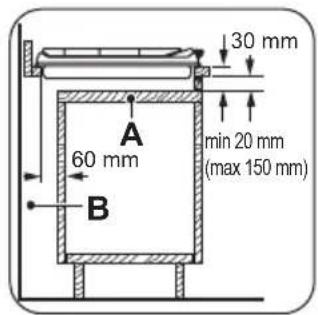

Keukenmeubel met deur

Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

a) Verwijderbaar paneel b) Ruimte voor aansluitingen

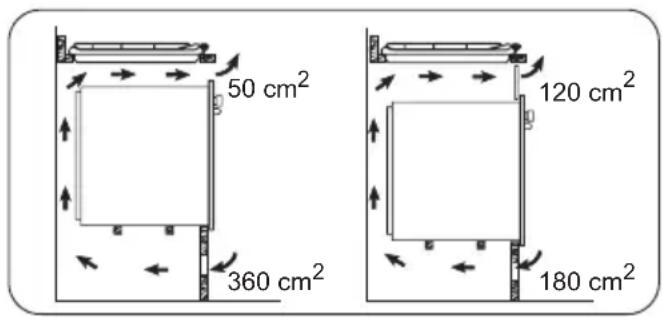

Keukenmeubel met oven

De afmetingen van de uitsparing voor de kookplaat moeten overeenkomen met de voorgeschreven inbouwmaten en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te kunnen garanderen. Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitin

gen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

Technische informatie

Afmetingen kookplaat

Breedte: 580 mm

Inbouwafmetingen kookplaat

Breedte: 550 mm

Lengte: 470 mm

Vermogen

Voorste linkerkookzone 180 mm 1.5 kW
Voorste rechterkookzone 145 mm 1.5 kW
Achterste linkerkookzone 145 mm 1.0 kW
Achterste rechnerkookzone 180 mm 2.0 kW
TOTAAL VERMOGEN 6.0 kW
Elektrische voeding 230 V ~ 50 Hz

Milieubescherming

Recycle de materialen met het symbool

Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.

Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststof onderdelen zijn gemarkeerd, bijv.: >PE<, >PS<, etc.

Gooi het verpakkingsmateriaal weg in de juiste afvalcontainer bij uw plaatselijke afvalverwerkingsdienst.
