BEDIENUNGSANLEITUNG ZEE6140 ZANUSSI

1 minimale warmte
6 maximale warmte

Dagelijks gebruik

Sicherheitsinformationen 29

Sicherheitshinweise 30

Gerätebeschreibung 32

Täglicher Gebrauch 32

Praktische Tipps und Hinweise 33

Reinigung und Pflege 33

Fehlersuche 34

Montage 35

Technische Daten 37

Umwelttipps 37

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen.

Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

Warning! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie damit von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkuhlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zulöschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.

Sicherheitshinweise

Montage

Warning! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des

Gerats vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt befindener Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

\section*{Warnung! Brand- und Stromschlaggefahr.}

Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführrt werden.
- Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf.

der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.
• Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schaubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gebrauch

Warning! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.

• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

Warning! Es besteht Explosions- und Brandgefahr.

• Erhitzte Ole und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Olen von diesen fern.
  Die von sehr heiBem Öl freigesetzten Dampfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen mehr einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.

Warning! Das Gerät könnte beschädigt werden.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Diese können matte Flecken verursachen.

Reinigung und Pflege

Warning! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warning! Verletzungs- oder Erstickungsgefahr.
- Für Informationen zur ordnungsgemäBen Entsorgung des Gerätes wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

Kundendienst

Wenden Sie sich zur Reparatur des Geräts an den Kundendienst. Wir empfehlen nur Originalersatzteile zu verwenden.

Gerätebeschreibung

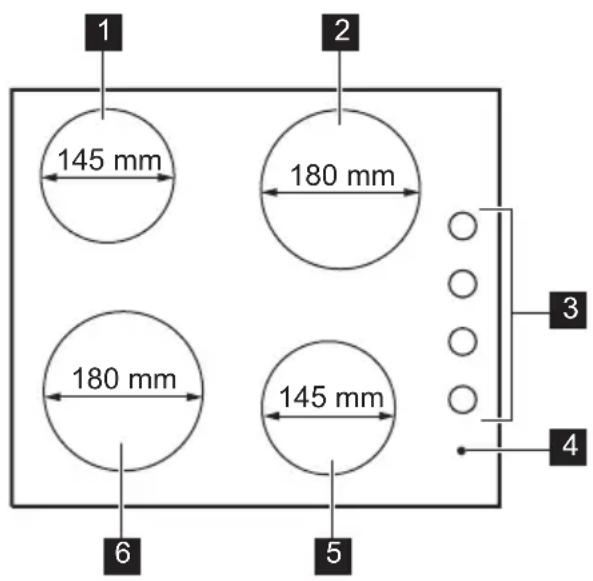

Kochfeldanordnung

Einkreis-Kochzone 1000 W
2 Einkreis-Kochzone 2000 W
3 Kochzonen-Einstellknöpfe
4 Betriebs-Kontrollampe
5 Einkreis-Kochzone 1500 W
6 Einkreis-Kochzone 1500 W

Kochzonen-Schalter

Symbol Funktion

0 Position "Aus"

Symbol Funktion

1 Niedrigste Kochstufe
6 Hochste Kochstufe

Täglicher Gebrauch

! Siehe Sicherheitshinweise.

Drehen Sie zum Einsatzen und Erhöhen der Kochstufe den Schalter entgegen dem Uhrzeigersinn. Drehen Sie den Schalter im Uhrzeigersinn, um die Kochstufe zu verringn. Drehen

Sie den Schalter auf 0, um die Kochzone auszuschalten.

Die Betriebs-Kontrollampe leuchtet, sobald eine der Kochzonen eingeschaltet wird und leuchtet solange, bis die Kochzonen ausgeschaltet werden.

VordererstenInbetriebnahme

Stellen Sie Kochgeschirr mit Wasser auf jeder Kochzone, stellen Sie die höchste Kochstufe ein und halten Sie das Gerät 10 Minuten eingeschaltet. Auf diese Weise werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf der niedrigsten Kochstufe 20 Minuten eingeschaltet. Wahrend dieser Zeit kann es zu Geruchs- und Rauchentwicklung kommt. Das ist normal. Sorgen Sie für eine ausreichende Belüfung.

Reinigen Sie das Gerät nach thisem Vorgang mit einem weichen, in warmem Wasser angefeuchteten Tuch.

Praktische Tipps und Hinweise

Blitzkochzone

Die Blitzkochzone ist mit einem roten Punkt in ihrer Mitte gekennzeichnet. Sie heizt sich Schneller als herkömmliche Kochzonen auf. Der rote Punkt ist auf die Kochzone gemalt und kann sich nach einiger Zeit lösen. Dies hat jederoch keine Auswirkung auf den Gerätebetrieb. Beim ersten Gebrauch der Blitzkochzone konnen sich Rauch und Gerüche entwickeln. Diesenehmen nach einiger Zeit ab.

Warning! Siehe Sicherheitshinweise.

Kochgeschirr

• Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

Warning! Achten Sie darauf, dass die Topfe nicht das Bedienfeld berühren.

Energie sparenes Kochen

• Verschreiben Sie das Kochgeschirr, wenn möglich, immer mit einem Deckel.

• Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.
  Kochzonen vor dem Ende der Garzeit ausschalten, um die Restwärme zu nutzen.

• Für zufrieden stellende Ergebnisse sollen der Topfboden die gleiche Große wie die Kochzone haben, oder etwas größerein. Verwenden Sie keine kleineren Töpfe.

Anwendungsbeispiele zum Kochen

Kochstufe:

Verwendung:

1 Warmhalten
2 Sanftes Köcheln
3 Köcheln
4 Braten/Braunen
5 Zum Kochen bringen
6 Zum Kochen bringen/Schnell-Braten/ Frittieren

Reinigung und Pflege

Warning! Siehe Sicherheitshinweise.

Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer daraufuf, dass der Boden des Kochgeschirrs sauber ist.

Warning! Trennen Sie vor Reinigungsd oder Wartungsarbeiten das Kochfeld er vom Netz.

Das Kochfeld lasst sich am einfachsten rei-nigen, solange es noch warm ist; auf diese

Weise können Speisereste leichter entfernt werden.

Warning! Scharfe Gegenstände und scheuernde Reinigungsmittel können das

Gerat beschädigen.

Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder

Hochdruckreiniger.

Edelstahl kann anlaufen, wenn es zu stark erhitz wird. Verwenden Sie zum Kochen keine Topsteine, Römtöppe oder Gusseisenplatten.

Kratzer oder dunkle Flecken beeinträchtigen die Funktionsfähigkeit des Gerats nicht.

Entfernen von Verunreinigungen:

1. Verschmutzungen können mit keinem Scheuerpulver oder einem Scheuerschwammchen halten.

2. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit nach.

3. Heizen Sie anschließend die Kochplatte leicht auf und{lassen Sie sie trocknen.

4. Zur Pflege der Kochplatten von Zeit zu Zeit ein weniger Nahmaschinen auf den Platten verreiben und dann mit saugfähigem Papier polieren.

Wichtig! Für Edelstahlkochmulden verwenden Sieitte ein handelsübliches Reinigungsmittel fur Edelstahl.

i Der Edelstahlrahmen der Kochplatte kann sich aufgrund der Hitzebelastung leicht verfahren.

Fehlersuche

Problem mögliche Ursache und Abhilfe
Das Gerät Funktioniert nicht.	Sehen Sie im Sicherungskosten nach, ob die Sicherung des Geräts ausgelösst hat. Wenn die Sicherung öfter auslösst, wenden Sie sich an eine Elektrofachkraft.
Die Kochzone heizt nicht auf.	Vergewissem Sie sich, dass das Gerät und die Stromversorgung ein-geschaltet sind.Drehen Sie den richtigen Kochzonenknopf.Sehen Sie im Sicherungskosten nach, ob die Sicherung des Geräts ausgelösst hat. Wenn die Sicherung öfter auslösst, wenden Sie sich an eine Elektrofachkraft.
Die Heizleistung des Kochfelds ist nicht zufriedenstellend.	Vergewissem Sie sich, dass das Kochfeld sauber und trocken ist.Kontrollieren Sie, ob das Kochgeschirr die für die Kochzone passen-de Grübe hat.Verwenden Sie ausschließlich Kochgeschirr mit ebenen Böden.Stellen Sie safer, dass die Einstellung für die Kochart geeignet ist.

Wenn ein Problem vorliegt, versuchen Sie zunachst, die Ursache des Problems hersauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst losen konnen, wenden Sie sich an ihren Handler oder an den Kundendienst.

i Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Handlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ordnungsge

mäß bearerweit werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

• Modell
• Produktnummer (PNC) ....
• Seriennummer (S.N.)

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhandlern erhältlich.

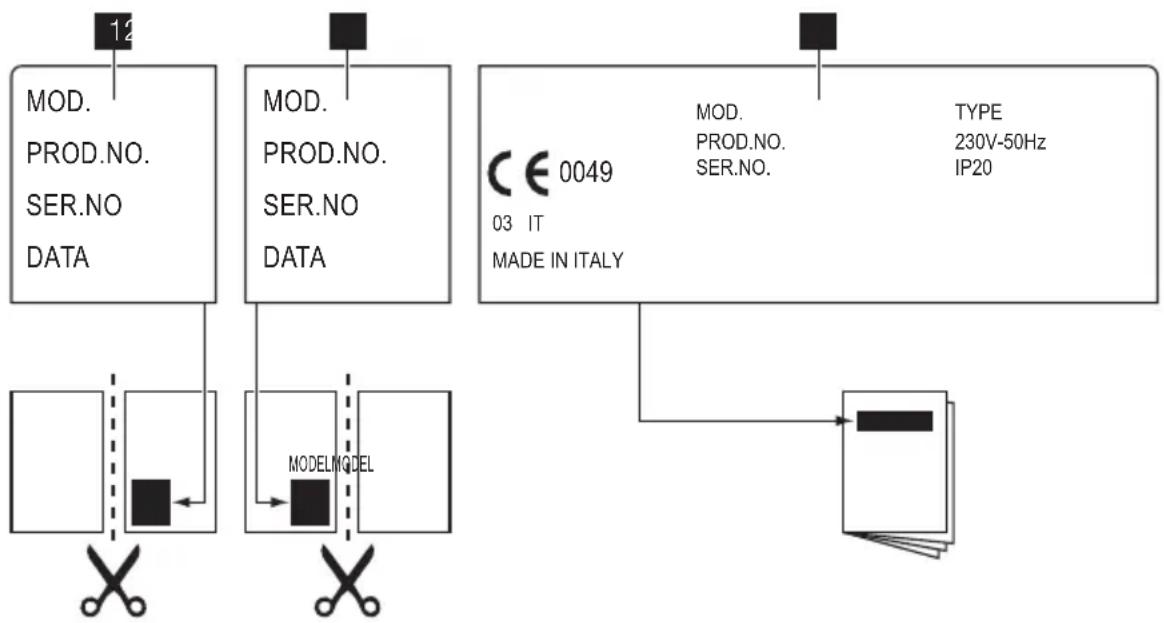

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

1 Kleben Sieihn auf die Garantiekarte und versuschicken Sie diesen Teil
2 Kleben Sieihn auf die Garantiekarte und gehalten Sie diesen Teil

3 Kleben Sieihn auf die Gebrauchsanweisung

Montage

! Warning! Siehe Sicherheitshinweise. Montage

! Warning! Lesen Sie die Gebrauchsanleitung sorgfältig und folgen Sie den Anweisungen. Es besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Vergewissem Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie das Gerät nicht an, wenn Beschädigungen festzustellen sind. Wenden Sie sich bei Bedarf an den Lieferanten.
• Einbaugeräte)dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.Achten Sie daraufuf,dass die Einbau

schränke und Arbeitsplatten den Normen entsprechen.

• Halten Sie unbedingt alle geltenden Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit usw.) des Landes ein, in dem Sie das Gerät verwenden.

Warning! Es besteht Verletzungsgefahr durch Stromschlage.

Die Netzanschlussklemme liegt an Spannung.
Die Netzanschlussklemme muss spannungsfrei gemacht werden.
- Wenn sich die Montagehalterung in der Näheder Klemmenleiste befindet, sorgen Sie darüber, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.

Elektrischer Anschluss

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
  Das Gerätarf ausschließlich eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsvorsorgung zu trennen.
  Ziehen Sie dazu immer direkt am Netzstecker.
• Es besteht Brandgebung, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Masseverbindung den Normen und Vorschriften entspricht.
• Das Netzkabelarf nicht heiBerals 90^ werden.

SchlieBen Sie den blauen Nullleiter an die mit „N“ gekennzeichene Klemme an. SchlieBen Sie das braune (oder Schwarze) Phasenkabel an die mit „L“ gekennzeichene Klemme an. Lassen Sie das Phasenkabel stets angeschlossen.

Anschlusskabel

Verwenden Sie nur ein Anschlusskabel vom Typ H05V2V2-F T90 o. ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung

und Arbeitsstemperatur geeignet ist. Der gelbgrüne Erdleiter muss ca. 2 cm länger als der braune (bzw. Schwarze) Phasenleiter sein.

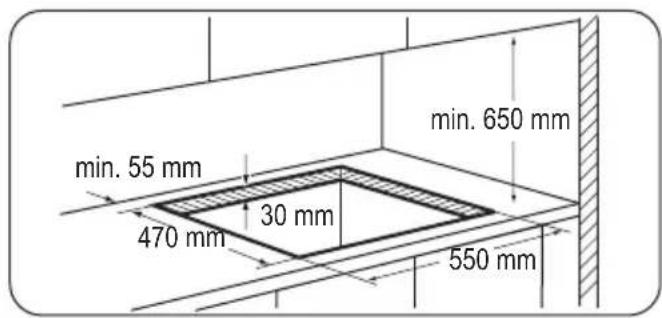

Einbau

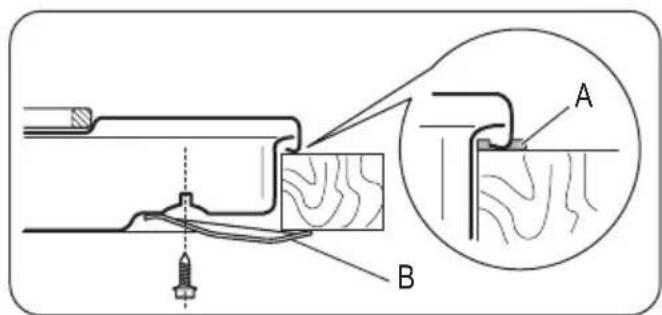

A) Mitgelieferte Dichtung
B) Mitgelieferte Halterungen

Vorsicht! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

Einbaumfähkeiten

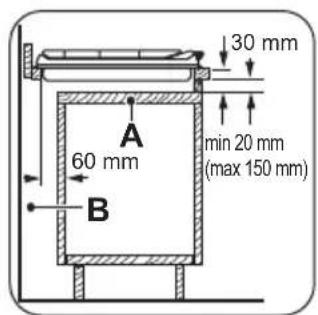

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfern den lessen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermögen.

a) Entfernbare Platte
b) Raum für Anschlüsse

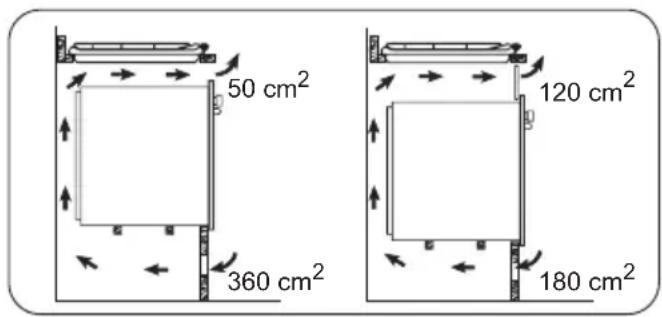

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel.must mit Luftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofenmusten aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss

sich leicht aus dem Unterbauschrank entfernen lessen.

Technische Daten

Abmessungen des Kochfelds

Breite: 580 mm

Lange 500 mm

Abmessungen der Kochfeldaussparung

Breite: 550~mm

Lange 470 mm

Elektrische Leistung

Kochzone vorne links 180mm1.5kW

Kochzone vorne rechts 145 mm 1.5 kW

Kochzone hinten links 145 mm 1.0 kW

Kochzone hinten rechts 180mm2.0kW

Gesamte Leistungsaufnahme 6.0kW

Spannungsversorgung 230V 50Hz

Umwelttipps

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit thisem Symbol x nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an ihr Gemeindeamt.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffeile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.

Vsebina

Dolzina: 470~mm

Moč

Sprednje levo kuhališće, 180 mm 1.5 kW
Sprednje desno kuhališće, 145 mm	1.5 kW
Zadnje levo kuhališće, 145 mm	1.0 kW
Zadnje desno kuhališće, 180 mm	2.0 kW
SKUPNA MOČ 6.0 kW
Elektricno napajanje	230 V ~ 50 Hz
