NAVODILA ZA UPORABO GS 7501 I Güde

DE Originalbetriebsanleitung
GB Translation of the original instructions
FR Traduction du mode d'emploi d'origine
IT Traduzione del Manuale d'Uso originale
NL Vertaling van de originele gebruiksaanwijzing
Cz Ppreklad originaiho navodu k provozu
sk Preklad originaleho návodu na prevádzku
HU Azeredeti hasznalatiutasitas forditasa
SI Prevod originalnih navodil za uporabo
HR Prijevod originalog naputka za uporabu.
BG IpeBOD Ha opuHaJIHaTa HNCTpyKcIa
RO Traducerea modului original de utilizes
-BA Prijevod originalih uptstava za upotrebu.

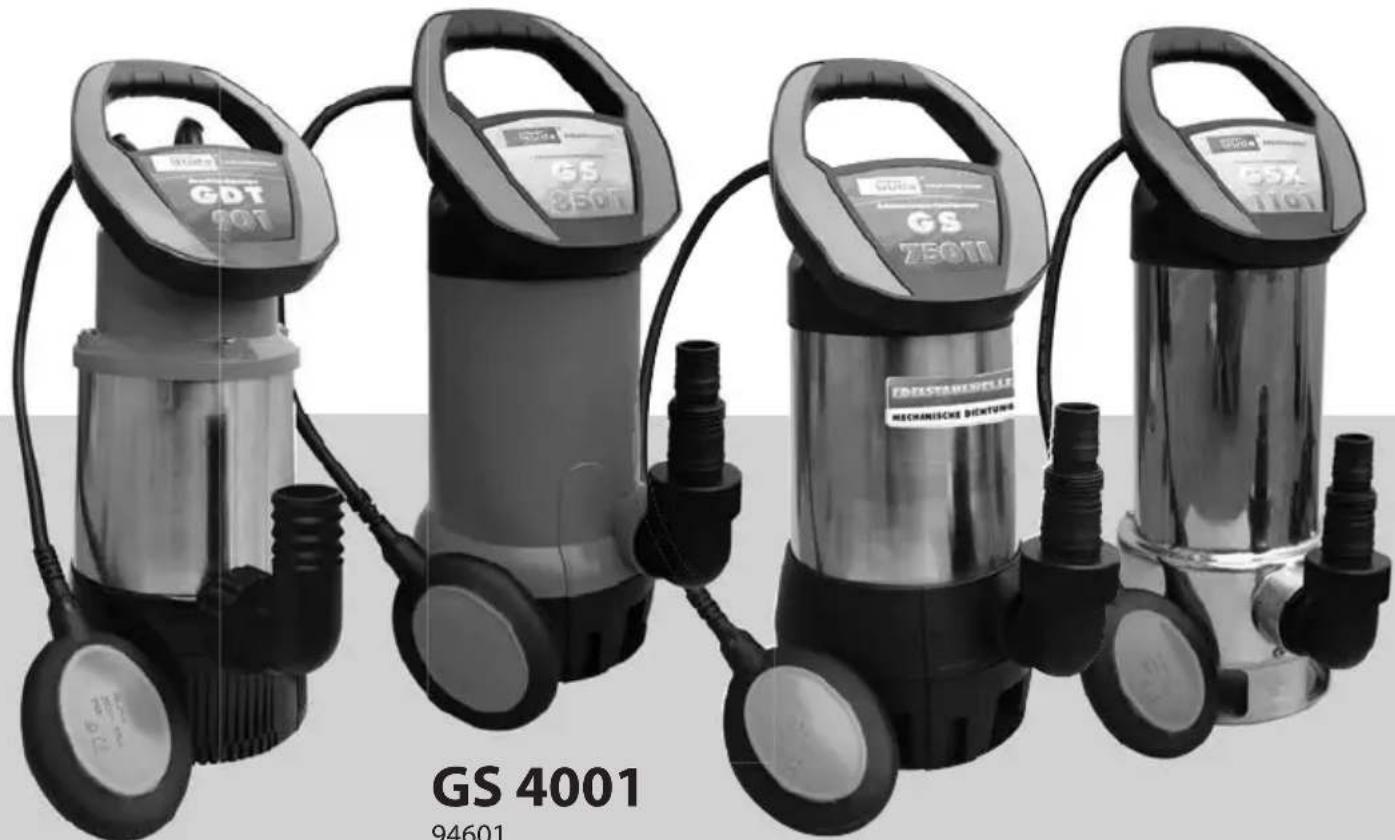

GDT 901

94246

GS 4001

94601

GS 8501

94602

GS 7501I

94603

GSX 1101

94604

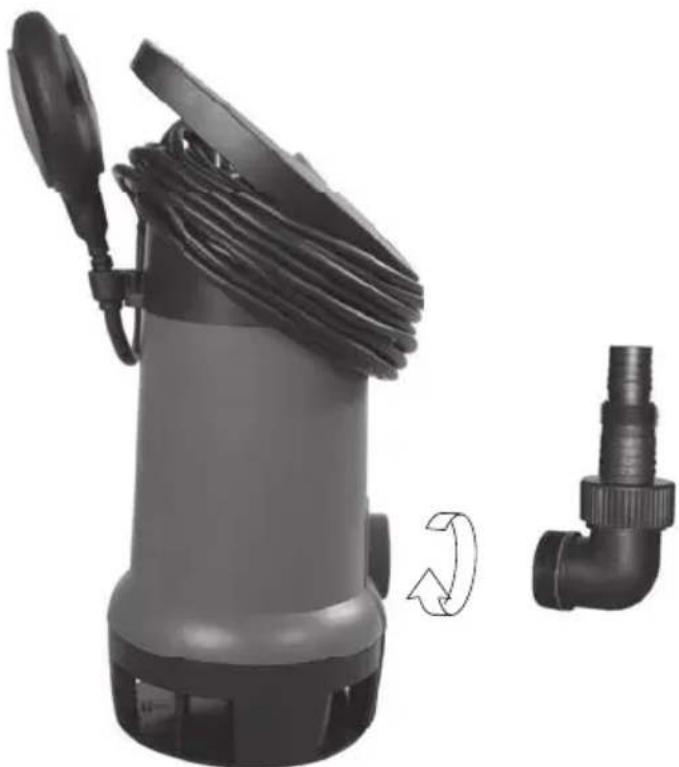

Ileferumfang | delivered items | articles délivrés | volume della fornitura | leveringsomvang | objem dodávy | rozsah dodávy | szállítási terjedelem | obseg dobave | opseg isporuke | OБЕМ HA ДОCTABKATA | volumul livrÄrii | opseg isporuke

DEUTSCH

Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center).

Uporaba v skladu z namenom

Med ostalim služi crpalka predvsem za odvajanje vode, crpanje in praznjenje posod v hiš, naVRTu, dvorišcu pa tudi v kmetijskih panogah. Z ozirom na tehnčne podatke in varnostne napotke.

Napravo lahko uporabljate le v naveden namen. Proizvajalec ne odgovarja za skode in posledice, ki bi nastale zaradi neuposteva sploso veljavnih predpisov in dolocil v tem navodilu za uporabo.

Crpalka ni primerna za dolgotrajno delovanje (npr. kot krozna crpalka v ribnikih ali drugih vodnih tokovih). Ziviljenjska doba ob nepravilni ali neustrezni uporabi se znatno skrajsa. Da napravo zacitite, uporabite stikalno uro in nastavite ustrezne odmore med posameznimi delovnimi ciklusi.
Crpalka ni primerna kot dolgoročna, samodejna varovalka za pretakanje cistern ali vodnjakov in ne služi za podzemne vode v kleteh.
Ne uporablajte crpalke za crpanje pitne vode!
yCrpalkane sme biti prikljucena kot naprava, ki bi povecevala pritisk vode izvodovodne mreze.

Varnostni Napotki

POZOR!

Elektricni udar! Obstaja nevarnost poskodb zaradi elektricnega udara!

Naprava ni namenjena za uporabo osebam (in otrokom) z omejenimi psihofizicnimi sposobnostmi ali brez ustreznih izkušenj ali izobrazbe, v kolikor niso pod nadzorom izkušene odrasle osebe, ki odgovarja za njihovo varnost, ali ce te osebe ne dobijo napotka o načinu uporabe te naprave.

Otroci morajo biti pod nadzorom, saj je morebitno igranje z napravo zelo nevarno. Otroci in tuje osebe naj Bodies varno oddaljene od naprave.

Uporaba naprave je:noza samo z zašcitnim stikalom proti nihanju napetosti (RCD maksimalni izklopni tok je 30mA

Pred uvedbo v pogon mora strokovjak preveriti, ce naprava deluje varno in ce so na voljo priključni kabli. Pri tem upostevejte ustrezne krajevne predpise.

Za vklop naprave vtaknite vtic v elektricno vticnico.

Vedno poskrbite, da bosta vtič ali vtičnica varno oddaljena od vode, zavarujte ju pred vlago.

Preverite parametre napetosti. Tehnični podatki na tipski etiketi naprave morajo ustrezati napetosti v omrežju.

Uporabljate izključno podaljsevalni kabel, ki je dovoljen za zunanjo rabo z brizgajco vodo.

Nikoli ne volecite za kabel prikljucene crpalke, je ne dvigajte in ne prenašajte zanj in ne volecite vtica iz vticnice za kabel.

Pred uvedbo naprave v pigeon preverite, ce sta elektrichi nikel in/ali vtic neposkodovana.

Da se preprecijo morebitne nezgode, poskrbite za za menjavo elektricnega kabla z novim. Nikoli v napravo ne posegajte sami.

Kable zavarujte pred prekomernim pregrevanjem, oljem ali ostrimi robovi.

Preden potopite, po izklopu oz. odpravljanju okvar in pred vzdhrzevanjem izvlecite vtica iz vticnice.

Kadar Črpalka deluje, je osebam in Živalim vstop v vodo strogo prepovedan (npr. bazen, kleti itd.).

Crpalka ne sme v nobenem primeru delovati na suho.

Ne puscajte crpalke brez nadzora: preprecite skode zaradi nepravilne uporabe ali delovanja. Crpalko izklopite iz elektricega omrežja, kadar je ne uporabljate.

Temperatura crpane tekocine ne sme presegati +35 ^ C

Če izteče mazivo, lahko pride do umazanja tekovičine.

V kolikor se crpalka uporablja v ribnikih, vodnjakih oziroma v ustreznih vodarnah, je potrebno brezpogo-jno upostevati standarde, ki za uporabo crpalk veljajo v državi uporabe.

yUporabnik odgovarja za varnost drugih oseb, v kolikor so prisotne (npr. vodni rezervaarji).

Zahteve, ki jih mora spolnjevati uporabnik

Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.

Izobrazba: Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.

Minimalna starost: MladOLEtniki lahko uporabljao napravo, ko dopolnijo 16. leto starosti. Izjema so mladoletniki, ki se kot vajenci udelezijo del z namenom, da se naucijo prvilne uporabe; morajo pa biti pod stalnim nadzorom ucitelja.

Solanje Glede pravilne uporabe se posvetujte izikušeno osebo in natančno preberite navodilo za uporabo. Posebno solanje zato ni potrebno.

Ukrepi v zasilnih primerih

Poskodovani osebi začnite Čimprej dajati ustrezno prvo pomoč inPokličite zdravnika specialista v najkrajsem moznem Času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebit-nih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeće podatke:

1. Kraj nezgode
   2.Vrsta nezgode
2. Število ranjenih oseb
   4.Vrsta poskodbe

Vzdrževanje

Pred vsakrsnim poseganjem v crpalko vedno najprej izvlecite vtic na elektricnem kablu iz vticnice na zidu.

Pred vsako uporabo crpalke jo vizualno pregleje in se prepricajte, ce sta crpalka, predvsem pa omrezni kabel neposkodovana.

Uporaba poskodovane crpalke ali njenih delov je njena uporaba prepovedana.

Če je Črpalka v okvari, jo lahko popravil strokovnjak v pooblasčeni servisni delavnici. Uporabljaje samo originalne rezervne dele in originalno opremo.

Da bi tesnilom crpalke zagotovili dolgo ziviljenskodobo priporocamo, da crpalko v rednih presledkih izplaknete s cisto vodo.

Jeseni izljte vodo ali druge tekocine, ki bi lahko zmrznile, da se naprava pozimi zaradi mrazu ne poskoduje. Pred transportiranjem izkljucite vtic iz vticnice na zidu! Crpalka mora biti povsem izpraznjena in shranjena na mesto, zašiteno od mrazu. Da se mehanska tesnila ne zlepijo, crpalko redno izpirajte z ustreznim oljem (npr. rastlinskim oljem).

Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroci nepričakovane nezugode ali poškodbe.

Garancija

Garancija traja 12 mesecev v primeru industrijske rabe ali 24 mesecev pri potrošniku in se začne na dan prodaje naprave.

Garancija velja le za tovanniške napake oz. napake, na
stale na materialihi, iz katerih je naprava izdelana. Če
zahtevate popravila v okviru garancije vedno prilozite
veljaven račun, ki mora vsebovati datum prodaje in
podpis prodajalca.

Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali ce do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Neuostoceanje navodil za uporabo in montazo ter obraba naprave tekom normalne uporabe prav tako ne soci v sklop garancije..

Proizvajalec ne odgovarja za skode, nastale zaradi nestrokovne priključitve ali napacne uporabe. Napravo redno pregledujte in poskrbite, da je v brezhinem stanju.

Opozarjamo Vas na to, da v skladu z veljavnimi standardi ne odgovarjamo za skode, nastale z uporabo nasih izdelkov v spodaj navedenih primerih:

• Nestrokovno popravljanje pri nepooblascenih servisih;
• Uporaba v skladu z namenom, oz. neupostevanje načina uporabe v neskladju z namenom;
• Preobremenječrpalke s trajnim delovanjem;
• Skode nastale zaradi mrazu ali druge okvare nastale pod vplivom podnebia.

Za rezervne dele in opremo veljajo enaki predpisi.

V okviru preventivnih ukrepov za preprecevanje morebitnih skod (kot npr. poplavljeni prostori itd.) zaradi nepravilnega delovanja crpalke (okvare oz. napake) je lastnik (uporabnik) dolzan ukrepati v skladu z varnostnimi predpisi (montaza alarma, rezervna crpalka itd.).

Servis

Ali imate tehnica vprasnja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo? Na nasi splletni strani www.guide.com Vam bomov oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bom olahko mi pomagali vam. Da lahko Va so napravo v primeru reklamiranja identificiramo, prosimo, da nam posljete serijsko stevilko, st. narocila in leto izdelave. Vse navedene podatke boste na sli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu

Serijska stevilka:

Kataloška stevilka:

Leto izdelave:

Simboli

Preberite navodilo za uporabo!

Pred vsakrsnim poseganjem v crpalko vedno najprej izvlecite vtic na elektricnem kablu iz vticnice na zidu.

Ne vlecite vtica ali naprave za kabel

Prepovedano je zadrževati se v prenos-nem mediju

Opozorilo pred nevarnostjo elektricnega udara.

Opozorilo pred samodejnim vklopom

Oprema ni v sklopu dobave, pač pa je priporocen dodatek iz programa dodatne opreme.

Poskodovane in/ali dotrajane elektricne naprave oddajte v surovino ali na ustrezno mesto.

Zavarujte pred vlago.

Ovitek mora stati navpicno.

Plan nadziranja in vzdhrževanja

Casovni interval Opis Druge podrobnosti

Po potrebi in stopnji Ocistite in izperite z vodo Kontrola funkcjie plavajocega stikala onesnazenosti.

Okvare - vzroki - način odpravljanja

Okvara Vzrok Resitev

Kolo crpalke je blokirano

Plovno stikalo je v izklopljenem položaju.

Crpalkane sesa Crpalkaje brez vode

Nivo vode je prenizek

Kolo crpalke je zamašeno

Toplotni senzor izklaplja crpalko

Sesalna kosara je onesnažena.

Previsoka temperatura vode

Crpalka neprenehoma tece pri maksimal-nem pritisku.

Priteka premalo vode Sesalna kosara je onesnažena.

Vodna glacina hitro pada

Maksimalna prenosna visina je prekoračena

Prenosni vod je zlomljen

Preverite parametre napetosti

Preglejte, cse v kolesu crpalke ne nahajao nobeni tujki.

Preverite nivo vode

Pustite, da se sprostijo zračni mehurčki

Izklopite crpalko, nivo vode se mora dvigniti.

Odstranite zamašitev.

Sesalno kosaro očistite in pustite da se crpalka ohladi.

Znizajte temperaturo vode

Poskrbite za bolj pogoste premore.

Ocistite sesalno kosaro

Zagotovite zadosten pritok

Preverite dolzino prenosne poti 3

Preverite prenosni vod

Tehnicki podaci

Potopnpumpa GS 4001 GS 8501 GS 7501 I GSX 1101 GDT 901

Br. za narudzbu.. 94601 .94602 .94603 .94604 .94246

Priključak. 230V/50Hz. 230V/50Hz. 230V/50Hz. 230V/50Hz

Snaga motora P1. 400 W. 750 W. 750 W. 1100 W. 800 W

Maks.dubina uranjanja.4m.7m.7m.7m.7m

1. Mesto nezgode
   2.Vrsta nezgode
2. Broj povredenih lica
3. Vrsta povrede

Održavanje
