Vrsta izdelka	Sesalna napa
Znamka	GORENJE
Model	GHF62X
Mere (Š x G x V)	60 x 28 x 13 cm (ocena)
Teža	10 kg (ocena)
Napajanje	220-240 V ~ 50 Hz
Sesalna moč	Do 400 m³/h (ocena)
Število hitrosti	4 (od tega 1 intenzivna)
Upravljanje	Elektronsko z LED zaslonom
Osvetlitev	2 halogenski žarnici 12 V / 20 W max (G4)
Vrsta maščobnega filtra	Kovinski filter, pralen v pomivalnem stroju
Ogljeni filter	Dodatna oprema, zamenjava vsake 4 mesece
Časovnik	Nastavljiv odložen izklop (5-20 min glede na hitrost)
Indikator nasičenosti filtrov	Da (utripajoče LED)
Vrsta odvoda	Različica za zunanji odvod ali kroženje
Najmanjša razdalja od kuhalne plošče	50 cm (električna), 65 cm (plinska/mešana)
Material	Nerjaveče jeklo (ocena)
Raven hrupa	55 dB (ocena)
Vzdrževanje	Mesečno čiščenje maščobnega filtra, zunanje in notranje sesanje
Varnost	Dvojno polno stikalo za popolno izklopitev

Pogosto zastavljena vprašanja - GHF62X GORENJE

Kakšna je priporočena višina namestitve nape GHF62X ?

Vsaj 50 cm nad električnimi ploščami in 65 cm nad plinskimi ali mešanimi ploščami. Upoštevajte navodila vaše kuhalne plošče, če zahteva večjo razdaljo.

Kako očistiti maščobni filter?

Kovinski maščobni filter je treba enkrat mesečno očistiti ročno z blagim detergentom ali v pomivalnem stroju pri nizki temperaturi in kratkem programu. Rahlo lahko spremeni barvo, vendar ne izgubi učinkovitosti.

Kdaj zamenjati ogljeni filter?

Aktivni ogljeni filter (dodatna oprema) je treba zamenjati vsakih 4 mesecev pri normalni uporabi. Ne pere se in se ne regenerira. Sledite indikatorju nasičenosti, če je aktiviran.

Kako zamenjati žarnico na napi?

Izvlecite napo. Pustite, da se žarnice ohladijo. Odpnite pokrov s ploščatim izvijačem. Zamenjajte okvarjeno halogensko žarnico z novo 12 V, največ 20 W, podnožje G4, ne dotikajte se nove žarnice s prsti. Zaprite pokrov.

Kaj storiti, če lučki L3 in L4 izmenično utripata?

To pomeni, da je maščobni filter nasičen. Očistite ali zamenjajte filter, nato držite pritisnjen gumb 2, dokler lučki ne ugasneta, da ponastavite indikator.

Ali se napa lahko uporablja v načinu kroženja?

Da, če je opremljena z aktivnim ogljenim filtrom (prodaja se ločeno). V tem primeru aktivirajte indikator nasičenosti ogljenega filtra tako, da hkrati pritisnete gumba 3 in 4 (brez napetosti), dokler LED L1 in L2 ne utripata.

Kako vklopiti ali izklopiti časovnik?

Pritisnite gumb Timer. Časovnik bo samodejno izklopil napo po spremenljivem zamiku glede na izbrano hitrost: 20 min pri hitrosti 1, 15 min pri hitrosti 2, 10 min pri hitrosti 3, 5 min pri intenzivni hitrosti. Lučka hitrosti utripa, kar pomeni, da je časovnik aktiven.

Zakaj napa po namestitvi ne deluje?

Preverite, ali je naprava pravilno priključena in ali odklopnik ni izklopljen. Prepričajte se, da premer odvodne cevi ustreza priključni prirobnici. Če težava vztraja, se obrnite na tehnično službo.

Kakšna je največja moč žarnic?

Vsaka halogenska žarnica je 12 V, največ 20 W, tip G4. Uporabljajte samo žarnice, primerne za odprte svetilke.

Indikator nasičenosti ogljenega filtra ne zasveti. Je to normalno?

Privzeto je indikator ogljenega filtra izklopljen. Ročno ga je treba aktivirati, če se napa uporablja v načinu kroženja (z ogljenim filtrom). Sledite postopku: brez napetosti držite gumba 3 in 4, dokler L1 in L2 ne utripata.

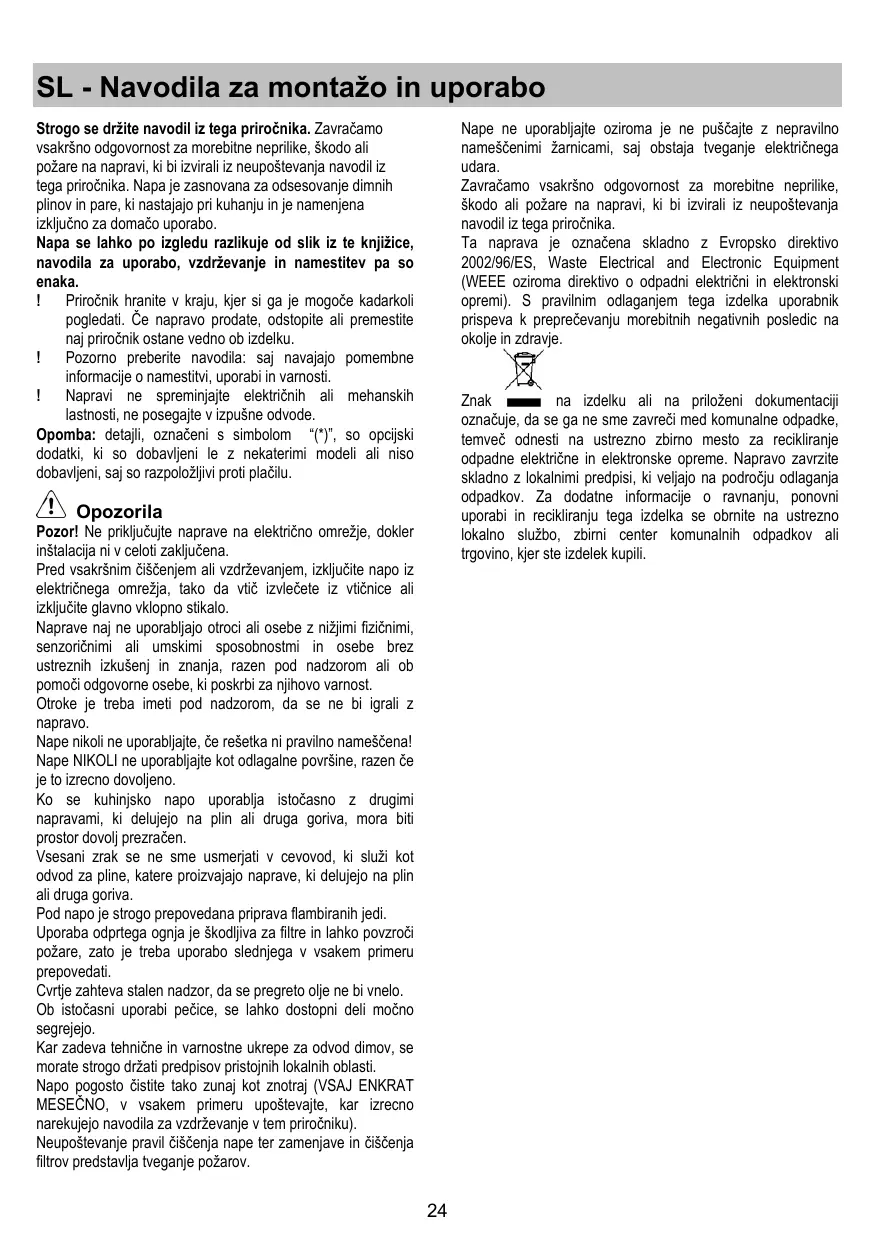

NAVODILA ZA UPORABO GHF62X GORENJE

Uporabniški priročnik

Strogo se držite navodil iz tega priročnika. Zavračamo vsakrsno odgovornost za morebitne neprilike, škodo ali požare na naprvi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajao pri kuhanju in je namenjena izključno za domaco uporabo.

Napa se lahko po izgledu razlikuje od sik iz te knjižice, navodila za uporabo, vzdřevanje in namestitev pa so enaka.

! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premistite naj priročnik ostane vedno ob izdelku.
! Pozorno preberite navodila: sjavajjo pomembne informacione o namestitvi, uporabi in varnosti.
! Napravine spreminjajie elektrichnih ali mehanskihlastnosti, ne posegaje v izpušne odvode.

Opomba: detajli, označeni s symbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpoložljivi proti placilu.

Opozorila

Pozor! Ne prikjučujte naprava na elektricno omrežje, dokler instalacija ni v celoti zakljucena.

Pred vsakrsnim cischenjem ali vzdrrzevanjem, izkluicte napo iz elektriconega omrezja, tak da vtic izvlecete iz vtcnice ali izkluicte glavno vklonpno stikalo.

Naprave naj ne uporabljago otroci ali osebe z nižimi fizionimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varmost.

Nape nikoli ne uporabljajte, ce resetka ni pravilno namescena!
Nape NIKOLI ne uporabljajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.

Ko se kuhinjsko napo uporablja istocasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezracen.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih jedi.

Uporaba odprtega ognja je skodljiva za filtrine in lahko povzroci pozare, zato je treba uporabo slednjega v vsakem primuru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istorasni uporabi peice, se lahko dostopni deli mochno segrejo.

Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, se morate strogo drzati predispov pristojnih lokalnih oblasti.

Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESECNO, v vsakem primuru upostevajte, kar izrecno narekujeo navodila za vdkrzevanje v tem priročniku).

Neuostoševanje pravil cisćenja nape ter zamenjave in cisćenja filtrov predstavlja tveganje požarov.

Nape ne uporablajte oziroma je ne pušćajte z nepravilno namešćenimi Žarnicami, są obstaja tveganje elektrčega udara.

Zavracmo vsakrsno odgovornost za morebitne neprilike, skodo ali pozare na napravi, ki bi izvirali iz neuostoovanja navodil iz tega prirocnika.

Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni elektrichi in elektroniki opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeje k preprečevanje morebitnih negativnih poslednic na okolje in zdravje.

Znak na izdelku ali na prilożeni dokumentaciji označuje, da se ga ne sme zavreći med komunalne opdadke, temveć odnesti na ustrezno zbirno mesto za recikliranje opdadne elektréće in elektronske opreme. Napravo zavržite skladno z lokalnimi predpisi, ki veljao na področju odlaganja opdadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obnnte na ustrezno lokalno službo, zbirmi center komunalnih opdadkov ali trgovino, kjer ste izdelek kupili.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjin odvodom ali obtočni oz. filtracijski z notranjin obtokom.

Odzrachevalna razlicica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na prikrjučno prirobnico.

Premer odvodne cevi mora biti enak premeru spojega obročka.

Pozor! Odvodna cev ni prilozena napi in jo je potrebno kupiti ločeno.

V horizontalnem odseku mora biti cev rahlo nagnjena navzgor (priblizno 10^ ), takdo zrak laje izhaja navzven.

Ce je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povezite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

! Cevovod naj bo dolg toliko, kolikor znaša majmanjsa nujna dolžina.
! Cevovod naj ima Čim manj krivin (največji kot upogiba: 90°).
I Izogibajte se izrazitim spreemembam smeri cevovoda.
Notranjost cevovoda nj bo cim bolj gladka.
Material, iz katerega je izdelan cevovod, mora biti skladen z normativi.

Obtočna razlicica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni mascoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namesititi dodatni filter na osnovi aktivnega oglia.

Oporoziloi! Ce napa ni opremljena s filtrom z ogljem, morate le-tega narociti in ga pred uporabo namestiti.

Instalacija

Minimalna razdalja med podporno povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostre ne sme biti manjsa od 50cm pri elektrichnih stedilnikih in 65cm pri plinskih ali mešanih stedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Elektricna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki zlastnostmi, nameščeni v notranjiosto nape. Če ima napa vtic, slednjega vstavite v vticnico, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mestu, ki po vgradni naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnegra razreda III, skladno s predpisi o instalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanbe in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namescen.

Napa ima poseben napajalni kabel. V primeru poskodb kabla lahko novega narocite pri servisi sluzbi.

Montaža

Pred pricetkom namestitve:

• Preverite, ali dimenzijee kupjenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, Če je/so prilozeni/ (gleje tudi ustrezni odstavek). Namestite ga/jih le, ČeŽelite uporabiti napo v odzračevalni razlicici.
• Prepricajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitmega prilozhenega materiala (na primer, ovojnice z vijaki, garancije itd.); ce je, ga odstranite in shranite.
• Ce je mogoče, razstavite in odstranite omarice, ki se nahajajo pod in okrog območja namestitve nape, takao da imate boljiši dostop do stropa/stene, kamor bo napa namesčena. V nasprotnem primuru pa kolikor je mogoče zašcitite omarice in vse dele, kjer bo potekala namesitèv. Iberite ravno povrsino in jo prekrijte zašcitvo, kamor boste nato položili napo in prilozene delie.
  Preverite tudi, da je v blizini območja namestitve nape (v predelu, ki je dostopen tudi z montirano napo) na razpolago elektricna vtčnica in da je mogoča povezava s systemom za zunanji odvod dimov (samo pri odzračevalni različici).
• Izvedite vsa potrebna zidarska dela (npr.: namestitev elektriche vticnice in/ali odpritine za prehod odvodne cevi).

Ta tip nape je treba vgraditi v kuhnjski element ali na drugo podporo.

Delovanje

Napa je opremljena s komandno plošćo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošće.

Upravljanje

1. Gumb za vklop/izklop luči

2. Gumb za vklop/izklop (ON/OFF) casovnika: zakasnitev izklopa izbrane hitrosti (moči) delovanja:

3. stopnja hitrosti (moči) delovanja: 20 minut

4. stopnja hitrosti (moči) delovanja: 15 minut

5. stopnja hitrosti (moči) delovanja: 10 minut Intenzivna stopnja hitrosti (moči) delovanja: 5 minut

6. Gumb za izklop/zmanjsanje hitrosti (moči) delovanja

7. Gumb za vklop/povečanje hitrosti (moči) delovanja
8. Zaslon, prikazuje:

a. Hitrost (moč) delovanja: LED indicatorji L1 - L2 - L3 - L4 (utripajo) se prižgejo glide na izbrano hitrost (moč) delovanja.

Opomba: LED indicator L4 - intenszivna hitrost (moč) delovanja deluje pribljno 5 minut, zatem pa se napa vrne na delovanje s srednjho hitrostjo.

b. Casovnik: LED indicator izbrane hitrosti utripa vznak omogocenja casovnika.
c. Indikator zasičenosti masčobnega filtra: LED indicatorja L3 in L4 izmenično utripata v katkih casovnih presledkih.
d. Indikator zasičenosti filtra z aktivnim ogljem: LED indicatorja L3 in L4 sočasno utripata v kratkih casovnih presledkih.

Ponastavitev indicatorjev zasičenosti filtrov: očistite oziroma zamenjaje filtrne, nato pa pritsinite gumb 2 in gazadržte pritsnjenega, dokler LED indicatorja ne ugaseta.

Opomba: indicator zasičenosti filtra z aktivnim ogljem je običajno onemogocen in ga je treba omogociti le v primuru uporabe nape v obtočni izvedbi (ce je namešen filter z aktivnim ogljem).

Za to storiti sledite naslednjemu postopku:

Izklučite napo.
Sochasno pritsinite gumba 3 in 4 ter ju zadrzite pritsinjena, dokler indicatorja L1 in L2 ne zacneta hitro utripati.

Če Želite indicator zasičenosti filtra z aktivnim ogljem onemogovičiti, ponovite postopek, vendar bo v tem primuru nitro utripal le LED indicator L1.

V primeru posebno visoke koncentracione dimov kuhinji uporabite najvisjo hitrost. Priporo'camo vam, da prezra'evanje vkljucite 5 minut pred pricetkom kuhanja in ga pustite delovati se priblizno 15 minut po koncanem kuhanju.

Vzdrzevanje

Pozor! Pred vsakrsnim cischenjem ali vzdrzevanjem izklučite elektricno napajanje nape, takao vtic izvlećete iz vticnice ali izklopite glavno stikalo.

Cischenje

Napa zahteva pogosto ciscenje, takozunaj kot znotraj.

Za cischenje uporabljaje krpo, navlazeno s tekociimi nevtralnimi detergenti.

Izgibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi. NE UPOBLJAJTE ALKOHOLA!

Pozor: Neupoštevanje pravil za cisćenje naprave in zamenjavo filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporočem im navodilom.

Zavraca mo vsakrsno odgovornost za morebitno skodo na motorju in pozare, ki bi bili posledica neprimerna vzdhrzevanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

SI. 10-20

Zaustavlja mascobne delce, ki nastajao pri kuhanju.

Ocistiti ga je treba enkrat mese no z ne agresivnimi cistilnimi sredsti, ro'no ali v pomivalnem stroju pri nizki temperaturi in katkim ciklom pranja.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrime značilnosti ostanejo nespremenjene.

Za demontazo mascobnega filtra povlecite odklopno rocico na vzmet.

Ogleni filter (samo za obtočno različico)

SI. 19

Zadrzije neprijjetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po dalji si uporabi, glede na tip kuhe ter redno cišćenje masćobnega filtra. Vsekakor je potrebno zamenjati vložek majmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Snemite mascobne litre.

Na vsako stran namestite ogleni filter, ki ga pritrdte na napo.

Ponovno nameite mascobne litre.

Zamenjava zarnic

SI.21

1. Ponovno zaprite zaščite (zaskočna pritrditev).

Če luč ne bi delovala, preverite pravilno vstavitev Žarnic v njihovo ležišće, preden se po pomoč obrnete na servisno službo.
