Produkttyp	Dunstabzugshaube
Marke	GORENJE
Modell	GHF62X
Abmessungen (B x T x H)	60 x 28 x 13 cm (Schätzung)
Gewicht	10 kg (Schätzung)
Stromversorgung	220-240 V ~ 50 Hz
Absaugleistung	Bis zu 400 m³/h (Schätzung)
Anzahl der Geschwindigkeitsstufen	4 (davon 1 Intensivstufe)
Steuerung	Elektronisch mit LED-Anzeige
Beleuchtung	2 Halogenlampen 12 V / 20 W max (G4)
Typ des Fettfilters	Metallfilter spülmaschinenfest
Aktivkohlefilter	Optional, Austausch alle 4 Monate
Timer	Verzögerte Abschaltung einstellbar (5-20 min je nach Geschwindigkeit)
Sättigungsanzeige der Filter	Ja (blinkende LEDs)
Abluftart	Version Abluft nach außen oder Umluft
Mindestabstand zum Kochfeld	50 cm (Elektro), 65 cm (Gas/Mischkochfelder)
Material	Edelstahl (Schätzung)
Geräuschpegel	55 dB (Schätzung)
Pflege	Monatliche Reinigung des Fettfilters, Außen- und Innenabsaugung
Sicherheit	Doppelpoliger Schalter zur vollständigen Trennung

Häufig gestellte Fragen - GHF62X GORENJE

Welche empfohlene Montagehöhe für die Dunstabzugshaube GHF62X?

Mindestens 50 cm über Elektroplatten und 65 cm über Gas- oder Mischkochfeldern. Beachten Sie die Angaben Ihres Kochfeldes, falls ein größerer Abstand erforderlich ist.

Wie reinigt man den Fettfilter?

Der Metallfettfilter sollte einmal im Monat gereinigt werden, von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Er kann leicht verfärben, ohne seine Wirksamkeit zu verlieren.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (optional) muss bei normalem Gebrauch alle 4 Monate ausgetauscht werden. Er kann nicht gewaschen oder regeneriert werden. Folgen Sie der Sättigungsanzeige, falls aktiviert.

Wie wechselt man die Lampe der Dunstabzugshaube?

Trennen Sie die Dunstabzugshaube vom Netz. Lassen Sie die Lampen abkühlen. Hebeln Sie die Abdeckung mit einem flachen Schraubendreher ab. Ersetzen Sie die defekte Halogenlampe durch eine neue 12 V, 20 W max, Sockel G4, ohne die neue mit den Fingern zu berühren. Schließen Sie die Abdeckung.

Was tun, wenn die LEDs L3 und L4 abwechselnd blinken?

Das zeigt an, dass der Fettfilter gesättigt ist. Reinigen oder ersetzen Sie den Filter und halten Sie dann die Taste 2 gedrückt, bis die LEDs erlöschen, um die Anzeige zurückzusetzen.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, wenn sie mit einem Aktivkohlefilter (separat erhältlich) ausgestattet ist. Aktivieren Sie in diesem Fall die Sättigungsanzeige des Aktivkohlefilters, indem Sie gleichzeitig die Tasten 3 und 4 (ausgeschaltet) drücken, bis die LEDs L1 und L2 blinken.

Wie aktiviert oder deaktiviert man den Timer?

Drücken Sie die Timer-Taste. Der Timer schaltet die Dunstabzugshaube nach einer variablen Verzögerung je nach gewählter Geschwindigkeitsstufe aus: 20 min bei Stufe 1, 15 min bei Stufe 2, 10 min bei Stufe 3, 5 min bei Intensivstufe. Die LED der Geschwindigkeitsstufe blinkt, um anzuzeigen, dass der Timer aktiv ist.

Warum funktioniert die Dunstabzugshaube nach der Installation nicht?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass der Durchmesser des Abluftkanals zum Anschlussstutzen passt. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Was ist die maximale Leistung der Lampen?

Jede Halogenlampe ist 12 V, max. 20 W, Typ G4. Verwenden Sie nur Lampen, die für offene Leuchten geeignet sind.

Die Sättigungsanzeige des Aktivkohlefilters leuchtet nicht. Ist das normal?

Standardmäßig ist die Anzeige des Aktivkohlefilters deaktiviert. Sie muss manuell aktiviert werden, wenn die Dunstabzugshaube im Umluftbetrieb (mit Aktivkohlefilter) verwendet wird. Gehen Sie wie folgt vor: Schalten Sie die Haube aus, halten Sie die Tasten 3 und 4 gedrückt, bis L1 und L2 blinken.

BEDIENUNGSANLEITUNG GHF62X GORENJE

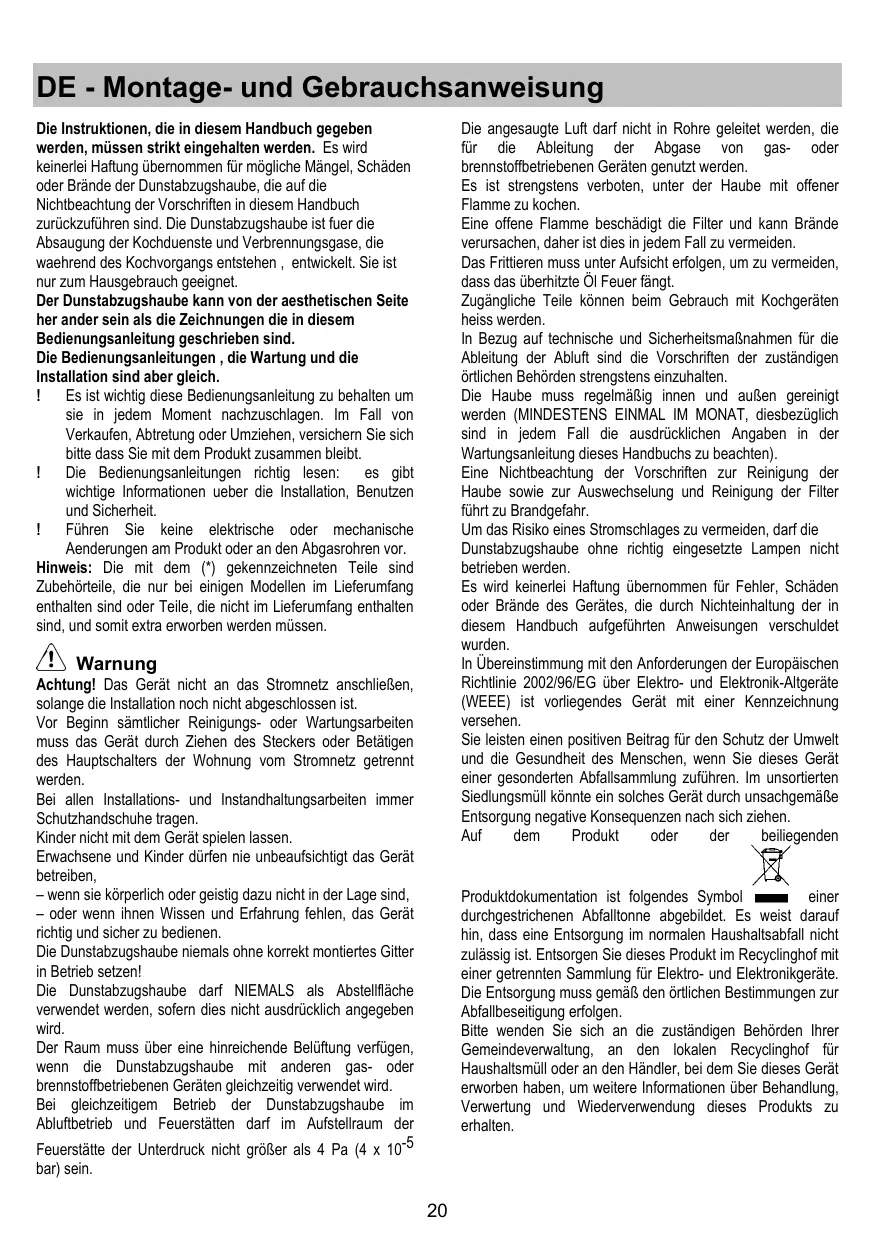

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die wachrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem Bedienungsanleitung geschrieben sind.

Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

EsistwightingeseBedienungsanleitungzubehaltenum siein jedem Moment nachzuschlagen.ImFallvon Verkaufen,AbtretungoderUmziehen,versichernSie sichitte dassSiemit demProduktzusammenbleibt.
! Die Bedienungsanleitungen richtig lessen: es gibt wichtige Informationen unter die Installation, Benutzten und Sicherheit.
! Führn Sie keine elektrische oder mechanische Anderungen am Produkt oder an den Abgasrohren vor.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe,tragen.

Kinder nicht mit dem Gerät spielten lessen.

Erwachsene und Kinder)durenieunbeaufsichttdasGerat betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihren Wissen und Erfahrung fehlen, das Gerätigtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaubeorida NiemALS als Abstellflache verwendet werden,sofern dies nicht ausrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüfungt verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luftarf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, davon ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigeninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung.

Um das Risiko eines Stromschlages zu vermeiden, damit die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betriebenen werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie theseis Geräte einer gesonderten Abfallsammlung zuführen. Im unsorteden Siedlungsmüll konnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung这点es Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht gefelert und soll separat angekauft werden.

Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage kein nach obenGENigt sein (ca. 10% ),damit die Luft ungehindert ins Freie abgeleitet werden kann.

Note. Soltte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieserer entendet werden.

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
Die Innenfläche der Rohrs muss so glatt wie möglich sein
! Verwenden Sie ausschließlich Rohre aus zugelassenen Material.

Umluftbetrieb

EsisteinAktiv-Kohlefilterzubenutzen,derbeiHjem Fachhandlererhättlichist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

Achtung! Sollete die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einsuzetzen.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubeorida 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprchende Steckdose auch nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschadigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
  Entfernen Sie den/die Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchten mit Schrauben (^) , die Garantie (^) , usw.) befindet; falls vorhanden, entfern den Sie dieses und haben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die wichtere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sieitte eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wahlen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.
  Vergewisern Sie sich zudem, dass in der Höhe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschreiben (nur Abluftbetrieb).
• Führn Sie alle notwendigen Arbeitsen durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Dieser Haubentyp muß in einen Hängeschrank oder in ein anderes Tragelement eingebaut werden.

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

Das Bedienfeld

1. Lampen EIN/AUS

1. Timer EIN/AUS: Ausschaltverzögerung der

ausgewählten Absaugeschwindigkeit (Leistung):

Absauggeschwindigkeit (Leistung): 1: 20 Minuten

Absauggeschwindigkeit (Leistung): 2: 15 Minuten

Absauggeschwindigkeit (Leistung): 3: 10 Minuten

Intensive Absauggeschwindigkeit (Leistung): 5 Minuten

1. Taste AUS / Verringerung der

Absauggeschwindigkeit (Leistung)

1. Taste EIN / Erhöhung der Absauggeschwindigkeit (Leistung)

2. Display, das das Folgende anzeigt:

a. Absauggeschwindigkeit (Leistung): die Lampen L1 - L2 - L3 - L4 (blinkend) schalten sich je nach der ausgewählten Absauggeschwindigkeit (Leistung) ein.

Anmerkung: die Lampe L4 - die intensive Absauggeschwindigkeit (Leistung) dauert ca. 5 Minuten. Dann schaltet sich die Haube in die mittlere Absauggeschwindigkeit um.

b. Timer: wenn der Timer aktiv ist, blinkt das Licht, das der ausgewählten Absaugsgeschwindigkeit entspricht.
c. Sattigung des Fettfilters: die Lampen L3 und L4 blinken abwechselnd kurz nacheinander.
d. Sattigung des Aktivkohlefilters : die Lampen L3 und L4 blinken gleichzeitig kurz nacheinander.

Rücksetzung der Filter-Sattigungsanzeige: die Wartung der Filter durchfuhren und die Taste 2 drucken, bis die Lampen ausgeschaltet werden.

Anmerkung: die Sattigung des Aktivkohlefilters ist normalerweise ausgeschelt. These Funktion muss nur bei Umluftbetrieb (d.h. mit installiertem Kohlefilter) aktiviert werden.

Zu dieserm Zweck gehen Sie wie folgt vor:

Haube ausschalten.
die Tasten 3 und 4 gleichzeitig gedrück halten, bis die Lampen L1 und L2 kurz nacheinander blinken..

Um diese Funktion auszuschalten, gehen Sie wie oben angegeben vor: in thisem Fall wird nur die Lampe L1 kurz blinken.

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfehlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebahr 15 Minuten weiterlaufen zu halten.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außenahofigereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Fettfilter

Bild 10-20

These dieren dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metalfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metalfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtertermiale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 19

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Die Fettfilter abnehmen.

Einen Aktivkohlefilter pro Seite anbringen und an die Haube befestigen.

Die Fettfilter wieder einsetzen.

Ersetzen der Lampen

Bild 21

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfern.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf auf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schreiben (Schnappverschluss).

Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst weset.
