NAVODILA ZA UPORABO KH 17179 E - 4040729171793 AMICA

Napomene vezane uz uporabu uredaja.

Preporucena je uporaba vlažne krpe i neutralnih sredstava za pranje.

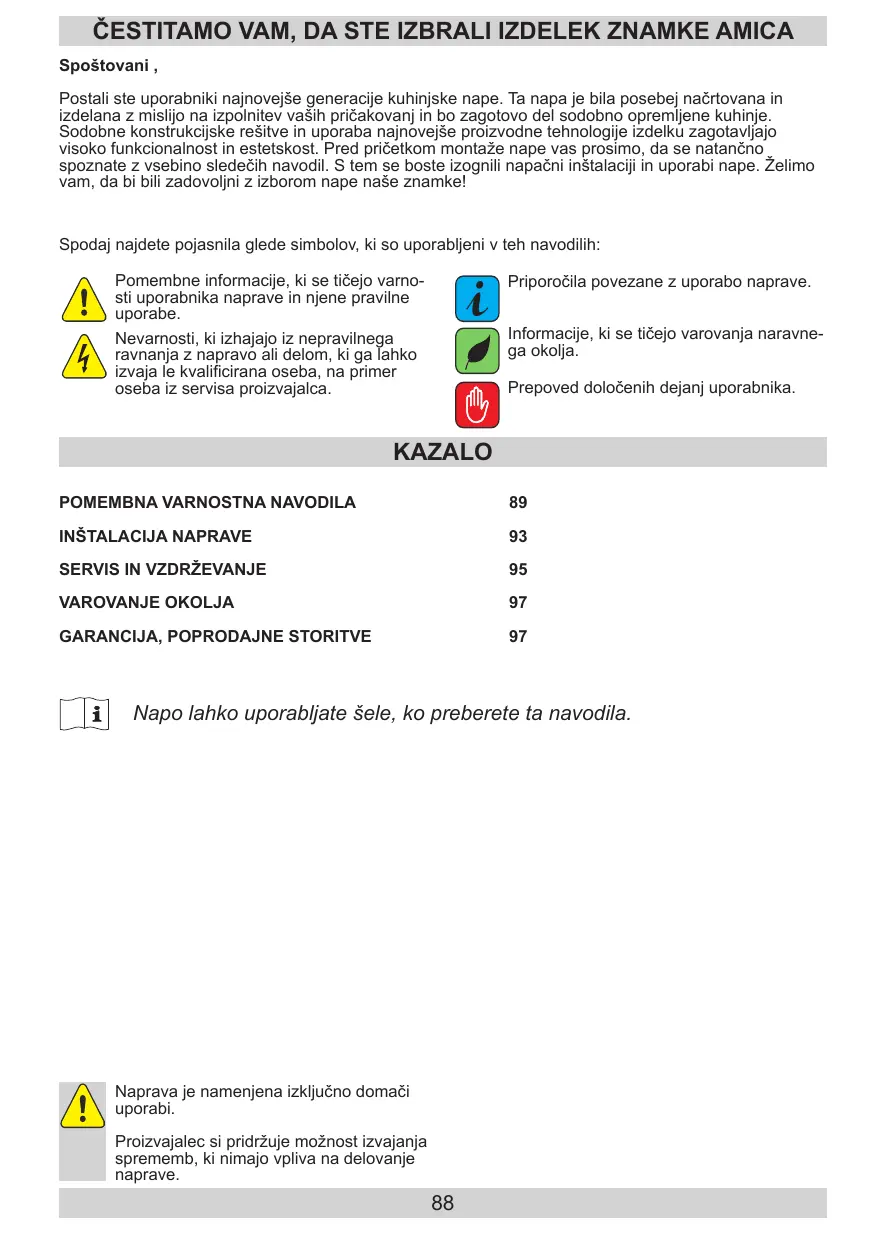

Postali ste uporabniki majnovejse generacione kuhinjske nape. Ta napa je bila posebej načrtovana in izdelana z mislijo na izpolnitev vaših pričakovanj in bo zagotovo del sodobno opremljene kuhinje. Sodobne konstrukcijski rešitve in uporaba majnovejse proizvodne technologije izdelku zagotavljajo visoko funkionalnost in estetskost. Pred pričekom montaže nape vas prosimo, da se natančno spoznate z vsebino sledečih navodil. S tem se boste izognili napacni instalaciji in uporabi nape. Želimo vam, da bi bili zadovolji n zaiborom nape naše znamke!

Spodaj najdete pojasnila glede simbolov, ki so uporabljeni v teh navodilih:

Pomembne informacije, ki se tičejo varnosti uporabnika naprave in njene prvilne uporabe.

Nevarnosti, ki izhajajo iz nepravilnegara ravnanja z napravo all delom, ki ga lahko izvaja le kvalificirana oseba, na primer oseba iz servisa proizvajalca.

Priporocila povezane z uporabo naprave.

Informacije, ki se tičejo varovanja naravnega okolja.

Prepoved dolocenih dejan uporabnika.

KAZALO

POMEMBNA VARNOSTNA NAVODILA 89

INSTALACIJANAPRAVE 93

SERVIS IN VZDRZEVANJE 95

VAROVANJE OKOLJA 97

GARANCIJA,POPRODAJNE STORITVE 97

Napo lahko uporabljate šele, ko preberete ta navodila.

Naprava je namenjena izključno domači uporabi.

Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Proizvajalec nenosi nobene odgovornosti za eventualno skodo ali pozare, ki bi jih lahko izdelek povzrocil ob neuposteva-nju nasvetov, podanih v spodnijh navodilih.

Kuhnjska napa služi odzračevanju kuhnjskih dimov. Ni primerna za uporabo v druge namene.

Napa, ki je namejena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujučimi kanali za kamin, dim ali paro). Napa zahteva instalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina cevovoda (najpogosteje cev 120 ali 150mm) ne sme biti daljša od 4-5 m. Odvodna cev je potrebna tudi pri otočnih in vgradnih napah obtočne razligice.

Obtočna napa zahteva instalacijo filtra na osnovi aktivnega oglja. V tem primeru ni potrebna instalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

K napi spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.

• Odvisno od razlicice izdelka, je napa namenjena trdni pritrditvi na vertikalni steni nad plinskim ali elektricnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali elektricnim štedilnikom (otočne nape); na vertikalni steni v pohistveni vgradnji nad plinskim ali elektricnim štedilnikom (telescopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.

Višina montaže izdelka nad elektronsko plošco je podana v podatkovni kartici izdelka (tehnčni specifikaciji izdelka). Če je pri navodilih za instalacijo plinskih izdelkov podana večja razdalja, je to treba upostevati (Slika 1a/b/c).

Pod kuhinjskono napo ne smete pustiti odprtega plamena, med odmikanjem posod iz stedilnika pa je potrebno ogenj zmanjsati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroci nezeleno izgubo energije in nevarno koncentracijo toplote.

Jedi kuhane na maschobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maschoba hitro vname.

Pred vsakrsnim cischenjem, zamenjavo filtra ali pred zaetkom popravljalnih del, je potrebno vtikač izklopiti iz vtičnice.

Maščobni filter kuhinjske nape je po-trebno Čistiti vsaj enkrat mesećno, saj se lahko filter, Če je prežet z maščobov, hitro vname.

Ce se v prostoru poleg nape uporablja druge naprave breze elektricnega napajanja (npr. peci na tekoça goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istocasnom delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mestu instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

Napa ljudem v kuhinji ne sme sluziti kot povrsina za oporo.

Potrebno je Čistiti tako zunanjost nape kot njeno notranjost (VSAJ ENKRAT MESEČNO, z upoštevanjem nasvetov, ki se tičejo vzdřěvanja, podanih v spodnjih navodilih). Neupoštevanje pravil, ki se tičejo nape oz. menjave filtrov lahko povzroci možnost požara.

Ce je elektricna povezava poškodovana, mora biti zamenjana v specializiranem servisu.

Potrebno je zagotoviti moznost izklopanaprave od elektricnenapeljave, bodisi z odklopom vtikaça ali izklopom dvopolnega stikala.

• Naprava ni namejena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razen če se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovovarnost.

Posebej je treba paziti, da naprave ne bi uporabljali otroci brez nadzora odgovornih oseb.
Preveriti je potrebno, ce napetost podana na znakovni tablici odgovarja parametrom napajalnegamesta.
Pred montazo je elektrichi prevodnik potrebno razviti in porav-nati.
- Pozor! Embalăznemateriale (polietilenskvečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven doseqa otrok.
POZOR: vedno preden napo povežemo je potrebno preveriti, ce je bil napajalni kabel pravilno namescen in Nl bil v tekun montaze prescipnjen ali prepognjen. Ne povezujte naprave z elektricno napeljavopred koncem montaze.
Uporaba nape brez montaže aluminija-stih maščobnih filtrov je prepovedana.
- Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).

V teku nameščanja tehnicih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.
POZOR! Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladus temi navodili, lahko povzrocijo nevarnost zdravju aliŽiviljenju.

Oprema

Kuhnjska napa je sestavljena iz naslednjih elementov (sika 2)...

Montaža

Montaza naprave je korak po koraku prikazana na slikah št. 3...

Nastavitev odzračevalnega načina delovanja nape

Med odzračevalnim načinom delovanja nape se zrak odvja ven prek posebnega odvoda. Pri tej nastavitji je potrebno eventualno odstraniti filter na podstavi aktivnega oqla.

Napa je povezana z odvodno cevjo, ki zrak odvaj ven s pomocko trdne ali elasticne cevi premera 150 ali 120~mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z instalacijskimi materiali.

Povezavo mora narediti kvalificiran instalater.

Nastavitev delovanja nape z obtočnim načinom delovanja

Pri tem načinu delovanja se prefiltriran zrak ponov-no vme v prostor prek obojestranskih odprtin na zgorniji cevi za odvajanze zraka.

Pri tej nastavitvi se mora namestiti filter na podstavi aktivnega oglia oz. se priporoça montaza usmerjevalnika odvajanja zraka (dostopnost odvisna od modela).

Pri izbranih modelih univerzalinih nap je potrebno preklopiti vzvod na notranji strani nape (Slika 8), da bi preklopili nacin delovanja iz odzracevalnega na obtochnega. Ociscen zrak se v prostor vrne prek odprtin, ki se nahajajo na zgornjem delu naprave.

Vgradne in teleskopske nape, ki delujeo v obtocen nacinu zahevajo montazo odtocne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Hitrost ventilatorja

Najnižja in srednja hitrost se uporablja pri normal-nih pogojih oz. pri majhni količini dima, majviša hitrost pa njai se uporablja le peri veliki količini kuhinjskih dimov, npr. ob cvrtu ali prazenju.

Upravljanje nape je mogoče prek kontrolnega panela (Slika 4)

• Polje „-” in „+“ - sluzita regulaciji hitrosti ventilatorja v obsegu 1 do 3,
• Polje _n^ + - pritisk na to polje zveča hitrost delovanja ventilatorj

• Polje „-” - pritisk na to polje zmanja hitrost ventilatorja,

• Polje z uro (Timer) - služi nastavitvi Časa izklopa delovanja ventilatorja (maks. 90 min.)

• S pritiskom na to polje lahko zbrisieme utripanje Črke „F „ ali „C „ ali blokado upravljanja nape (opis sledi v navodilih),

• Polje osvetlitve "L" - služi za vklop in izklop luči v napi. neodvisno od delovanja motorja. Kratek pri-tisk na ta gumb vklapla / izklapla osvetlitve, Če ga držimo pribl. 2 sekundi se intenzivnost osvetlitve spremeni iz maksimalne na eno stopnjo niže

Funkcije programiranja

Funkcija programa (Gumb nastavitve šcas izklopnape);

• Timer: obstaja możnost programiranja avtomatičnega izklopa ventilatorja v napi v poljubno izbranem Časovnem odobju od 10 do 90 minut v 10-minutnih Časovnih odstopanjih.
• Ce ze litte zagnati funkcjio programiranja z poljem ^ 喜 ,je potrebno vklopiti motor nape na zeneno hitrost, nato pa pritsiniti polje programiranja casa izklopna nape (simbol ure). Na zailonu se pojav utripajoca stevlkva 0, knas opozarja, da je upravljanje prešlo v nacin programirana casa. Nato je potrebno izbrati cas avtomaticnega izklopna motorja s pomocjo polja ^ 喜 , pri tem pa upostevati, da stevlka, pri Kazana nazaslonu, pomnozena z 10-minutnim casovnim intervalom, ustreza casu zapoznelega izklopna motorja nape (npr. stevlka 1 = 10 min, stevlka 2 = 20 min, stevlka 3 = 30 min, itd.)
• Ko izberemo zeeleno casovno trajanje zapoznelega izklopa jo ponorvno potrdimo s poljem programiranja casa izklopa nape (simbol ure), nato bozaslon prenehal utripati in nam pokaze poprej nestavljeno hitrost, utripajoca pika pri stevilki hitrosti pa nam signalizira odstevanje casa do izklopa motoria nape. Preklic fungkoje avtomaticnega izklopa motorja nape je mozen s ponornim pritiskom na polje programiranja casa izklopa nape (simbol ure) med odstevanjem casa.

INDIKATOR ZASIÇENOSTI FILTROV*

Napa je dodatno opremljena z elektronskim indicatorjem zasičenosti oz. menjave filtrov:

• Signal za zamenjavo filtra z aktivnim ogljem - nazaslonu se pojavicrka C" (220 ur delovanja),
• Signal za cisichenje aluminijastega filtra - nazaslonu se pojavicrka F" (100 ur delovanja),

Obe w/w fungciji ne ovirata delovanja nape, a po aktivaciji simbola ("C ali F") ne bo vidna številka hitrosti (od 0 do 4) dokler se ne izbriše osvetljene Črke „C" ali „F".

Za izbris signala "C" ali "F", je potrebno približno 10 sekund držati senzor polja ure (Timer).

Vzdrževanje

Redno vzdřěvanje in Čišćenje naprave zagotavlja dobro delovanje nape brez okvar in podaljiša njenoživjenjsko dobo. Potrebno je biti posebej pozoren, da se masćobni filter in filter z aktivnim ogljem cisti in menja v skladu s priporočili proizvajalca.

Kovinski maščobni filter

Cischenje

Aluminijasti mascbonbi filter mora biti pri normalnem delovanju nape ocijsen v pomivalnem stroju s po-mocjo nezega detergenta al tekocega mila.

Menjato

Demontaža aluminijastega maščobnega filtr je pri-kazana na sliki 5.

Pri nikaterihi modelih je nameščen akrilni filter. Postrebno ga je menjati vsaj enkrat na dva meşa ale pogostěje v primuru izjemno intensznivne uporabe.

Filter z aktivnim ogljem (namescen le v primeru obtočne nape)

Delovanje - Filter z aktivnim ogljem se namesca izkljucno takrat, kadar naja ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva measca ali pogosteje vprimeru izjemno intenszivne uporabe.

Menjava

Demontaza maščobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Zamenjava luči je prikrazana na sliki 7. Namestiti je potrebno Žarnice / halagenske Žarnice / diodne module takšnih parametrov, kakršni so pri tistih,ki so bili v naprivo namešceni tovarnisko. Ce slika ne obstaja v navodilih za uporabo,so zamenjava modula osvetlitve lahko izvede le pri pooblaschem servisu.

Cischenje

Obicajno ciscenje nape:

Ne uporabljaite mokrih krp ali gobic, niti vode.
- Ne uporabljate topil ali alkohola, saj lahko ti povzrocijo, da polakirana povrsina postane matirana.
Predvsem za Čišćenje povrsine izdelane iz nerjavecega jegla ne uporabljate korozivnih snovi.
Ne uporabljaje trde, grobe krpe

Priporoča se uporaba vlăžne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Spremembarve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra.

Reciklaza embalaze

Naprava je bila za Čas
transporta zašćitena pred
poskodovanjem.
Prosimo, da po ržpakir
nju naprave odstranite elemente
embalaje na nacin,
ki ne ogroza okolja. Vsi
materiali, uporabljeni za

embalazo, so okolju prijazni, v celoti jih je mozno reciklirati:

Zunanja embalaza iz kartona/ folije
- Oblika iz polistirenske (PS) pené brez CFC
- Folija in vrečke iz polietilena (PE)

UMIK IZ UPORABE

Če izdelka ne bomovec uporabljali, moramo preden ga zavržemo izuporabljenega materiaialodrezati elektrichi kabel. Ta naprava je oznacenskladno z evropsko direktivo 2002/96/EU in poljskim

zakonom o odpadni elektrichi in elektronski opremi s prečrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje opadne elektricne in elektronske opreme. Ti zbiralci opadkov, v tem lokalna zbirna mesta, trgovine in obcinske enote, tvorijo ustrezni system, ki omogoca sprejem te odrabljene opreme.

Ustrezno ravnanje z odpadno elektricno in elektronsko opremo pomaga prepreci tizi zdrovju ljudi in stanju naravnega okolja skodljive posledice, izhajaoce iz prisotnosti v njej nevarnih sestavin in iz neustrezna ga skladišenja in predelave take opreme.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijski storitve skladno z garancijskim listom.

Proizvajalec ne odgovarja za morebitno skodo zaradi nepravilnegra ravnanja z izdelkom.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2006/95/ES,
• direktive o elektromagnetni združljivosti 2004/108/ES,
• direktive o okoljsko primerni zasnovi 2009/125/ES,

in zato je bil izdelek označen z . je bila zanj izdana deklaracija skladnosti, ki je bila dostopna organom, ki nadzorujeo tržišće.
