Typ produktu	Odsávač pár
Značka	AMICA
Model	KH 17179 E
Napájanie	220-240 V ~ 50 Hz
Počet rýchlostí	4 rýchlosti (1 až 4)
Ovládanie	Dotykové tlačidlá s digitálnym displejom
Osvetlenie	LED s nastavením intenzity (plný výkon / znížený)
Špeciálne funkcie	Automatický režim so snímačom zápachu, časovač (10-90 min), indikátor nasýtenia filtrov
Režimy prevádzky	Odvod (vonkajší odvod) alebo recirkulácia (s uhlíkovým filtrom)
Tukový filter	Umývateľný hliníkový filter (mesačné čistenie v umývačke riadu alebo ručne)
Uhlíkový filter	Vymeniteľný aktívny uhlíkový filter (výmena každé 2 mesiace pri bežnom používaní)
Minimálna montážna výška	Podľa varnej dosky: zvyčajne 65-75 cm pre elektrickú, 75 cm pre plynovú
Priemer odvodného potrubia	120 alebo 150 mm
Údržba	Vonkajšie čistenie vlhkou handričkou a neutrálnym čistiacim prostriedkom; nepoužívať abrazívne prostriedky
Bezpečnosť	Programovateľné automatické vypnutie, detská poistka (nie je vhodné pre deti bez dozoru), pred údržbou povinné odpojenie od siete
Dostupné náhradné diely	Hliníkový tukový filter, aktívny uhlíkový filter
Záruka	Podľa priloženej záručnej karty

Často kladené otázky - KH 17179 E - 4040729171793 AMICA

Ako nainštalovať odsávač pár KH 17179 E?

Inštaláciu musí vykonať kvalifikovaný inštalatér. Postupujte podľa krokov znázornených v návode (obr. 3). Uistite sa, že stena unesie hmotnosť odsávača a dodržujte uvedené montážne výšky. Pred pripojením skontrolujte, či napájací kábel nie je stlačený.

Aká je odporúčaná montážna výška?

Montážna výška nad varnou doskou je zvyčajne 65 až 75 cm pre elektrickú dosku a najmenej 75 cm pre plynovú dosku. Presné hodnoty nájdete na produktovom liste.

Ako čistiť tukový filter?

Hliníkový tukový filter sa musí čistiť aspoň raz za mesiac. Môžete ho umývať v umývačke riadu alebo ručne s jemným čistiacim prostriedkom. Po niekoľkých umytiach sa farba môže zmeniť, čo neovplyvňuje jeho funkciu.

Kedy a ako vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa používa v recirkulačnom režime. Musí sa vymeniť každé 2 mesiace (alebo častejšie pri intenzívnom používaní). Nedá sa umývať ani regenerovať. Pri demontáži postupujte podľa pokynov na obr. 6.

Ako nastaviť časovač?

Spustite motor na požadovanej rýchlosti. Stlačte tlačidlo Hodiny (symbol hodín). Pomocou tlačidla '+' vyberte čas vypnutia (od 1 do 9, násobené 10 minútami). Potvrďte opätovným stlačením tlačidla Hodiny. Zrušenie vykonáte opätovným stlačením tlačidla Hodiny počas odpočítavania.

Čo robiť, ak displej zobrazuje 'F' alebo 'C'?

'F' znamená, že je potrebné vyčistiť tukový filter (po 100 hodinách prevádzky) a 'C' znamená, že je potrebné vymeniť uhlíkový filter (po 220 hodinách). Po vykonaní údržby vymažte ikonu dlhým stlačením tlačidla Hodiny.

Ako zmeniť intenzitu osvetlenia?

Krátko stlačte tlačidlo osvetlenia (L) na zapnutie/vypnutie. Podržte tlačidlo stlačené približne 2 sekundy na prepnutie z plnej intenzity na zníženú intenzitu a naopak.

Odsávač vydáva hluk, čo robiť?

Skontrolujte, či sú filtre čisté a správne nainštalované. Upchatý filter môže zvýšiť hluk. Uistite sa, že odvodné potrubie nie je upchaté. Ak hluk pretrváva, kontaktujte zákaznícky servis.

Môžem používať odsávač bez tukového filtra?

Nie, je zakázané používať odsávač bez tukového filtra. Tukový filter chráni motor a zabraňuje riziku požiaru. Vždy sa uistite, že je na svojom mieste.

Čo robiť v prípade poruchy alebo nesprávnej funkcie?

Odpojte spotrebič. Skontrolujte poistky a či je zástrčka správne zasunutá. Ak problém pretrváva, obráťte sa na kvalifikovaného odborníka. Nepokúšajte sa o opravu sami. Poškodený kábel musí vymeniť výrobca alebo jeho zákaznícky servis.

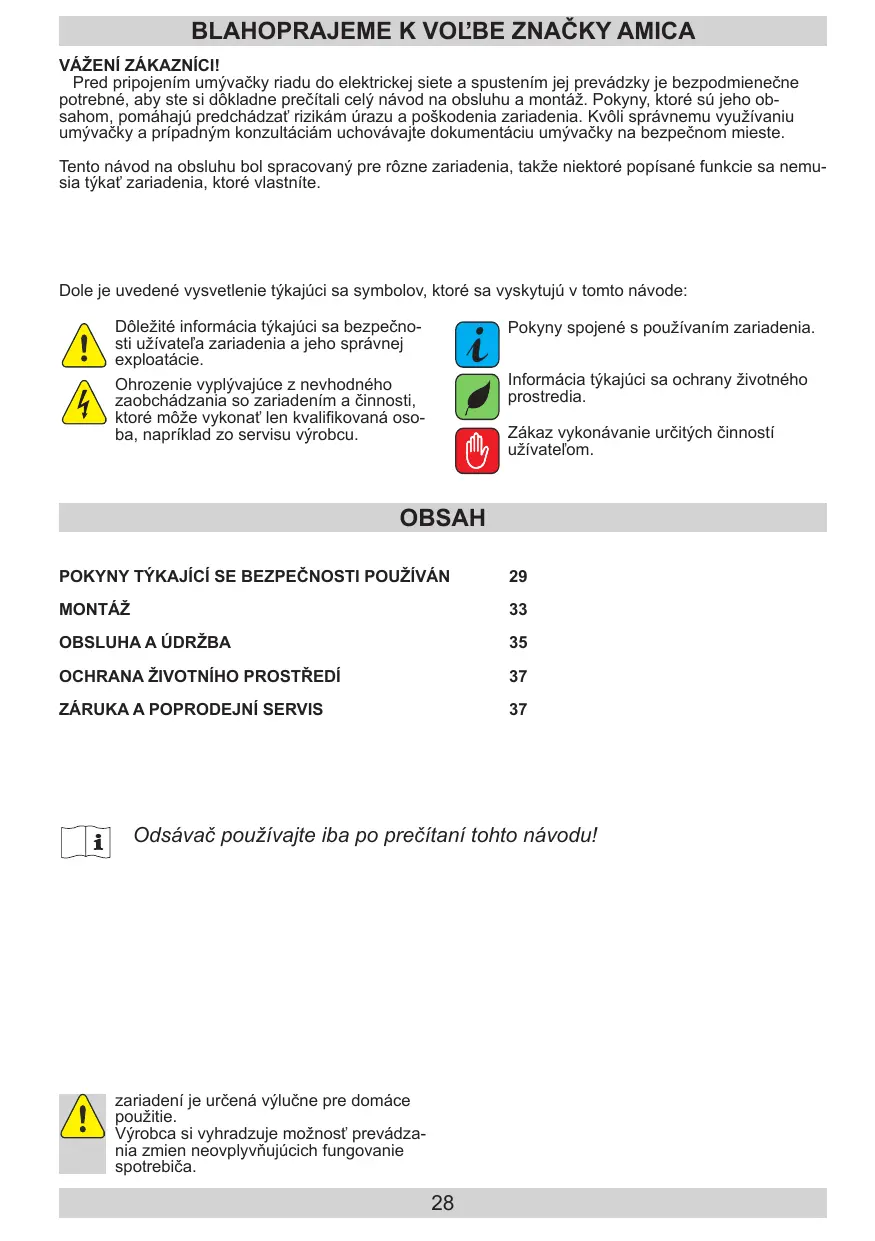

NÁVOD NA OBSLUHU KH 17179 E - 4040729171793 AMICA

Pred pripojením umyvačky riadu do elektrickej siete a spustením jej prevaldžky je bezpodmienečne potrebné, aby ste si dokladne prečitali cély námov na obshluu na montáž. Pokorny, ktoré sú—hejo obsahom, pomahajú predcházat rizikám urázu a poskodenia zariadenia. Kvoi správnemu vyúživaniu umyvačky a pripadným konzultáciém ochovávajte dokumentáciu umyvačky na bezpečnom mieste.

Tento námov na obsluhu bol spracovaný pre rozne zariadenia, takze niedtoré popísané funkcie sa nemusia týkat' zariadenia, ktoré vlastnítě.

Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytuju v tomto návode:

Dóležite informácia týkajúci sa bezpečnosti užívatěla zariadenia a jeho správnej exploatatie.

Ohrozenie vyplyvajuce z nevhodného
zaobchodžania so zariadenim a cinnosti,
ktoré möze vykonat'len kualifikovanova osoba, napríklad zo servisu vyrobcu.

Pokyny spojené s použivanim zariadenia.

Informácia týkajúci sa ochranyŽivotného prostredia.

Zákaz vykonávanie určitych Činností užívatełom.

OBSAH

POKNY TYKAJICI SE BEZPECNOSTI POUZIVAN 29

MONTÁZ 33

OBSLUHA A UDRZBA 35

OCHRANA ZIVOTNIHO PROSTREDI 37

ZÁRUKA A POPRODEJNÍ SERVIS 37

Odsávač používajte iba po prečitani tohto námovu!

• Odsávač, ktorý funguje v režime odt'ahu, pripojte k prislušnému ventiláčnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje instaláciu potrubia, ktoré odvádza vzduch smerom von z miestnosti. Dlžka potrubia (najcastejsie rúrka Ø 120 alebo 150mm) nesmie byt dlhšia ako 4-5 m. Potrubie, ktoré odvádza vzduch je taktiéž nutné pri teleskopickych a nábytkovych digestoroch v prevádkovom režime pohlcovаča.

• Odsávač, ktorý je v prevádkovom režime pohlcovača vyžaduje instaláciu filtra s aktivnym uhlím. V tomto prípade sa nevyžaduje instalácia potrubia odvázajúceho vzduch von, odporúča sa však montáž usmernovača prúdu vzduchu (iba kominové odsávače).
• Odsávač má nežavíslé osvetlenie a tiež odtáhový ventilátor s možnost'ou nastavit'{jednu z niedkol'kych rychlostí otáčania.

V závislosti na verzii zariadenia je odsávač určeny na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínove a univerzálne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teslekopické a vstavané odsávače). Pred instalaciou sa uistite, Či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú vel'mi t'ažké.

Vyska instalacie zariadenia nad elektrickou varnou doskou je uvedená v liste vyrobku (technickej špecifikácii zariadenia). Ak je v námode na instaláciu plynovych zariadení uvedenávacšia vzdialenost,je potrebné to vziat do uyahy (obr. 1a/b/c).

• Pod kuchynskym odavačom nenechávajte otvorený ohečn, pri vyberani riadu z horákunastavte minimálny plamečn. Vždy skontrolujte, Či plamečn nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energia a nebezpečné koncentráciu tepla.

• Jedlá pripravované na tukoch musia byt neustále dohliadané, pretože priliš zahriaty tuk sa može vznietit.
  Pred každou operaciou cistenia alebo výmeny filtrà alebo pred začiatkom opráv, vytiahnite zástrčku spotrebica zo zásuvky.
  Cistenie hliníkového filtra, je potrebné vykonávat' prinajmenšom raz na mesiac, v suvislostis existujúcim rizikom požiaru (nasytený tuk je l'ahko zápalny).

Ak sa v miestosti, okrem kuchynského odsávača, expoatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit postacujúcuventiláciu (privod vzduchu). Bezpečná expoatacia je možná, ked' pri sučasnej práci kuchynského odsávača a spal'ujúcich zariadení, ktoré su závislé na vzduchu v miestnosti, v miesto nastavenia tychto zariadení je podtlak majvšëie 0,004 milibaru (tentobod neplatí, kedy je kuchynský odsávač použivaný ako absorbent zapachov).

• Odsávač nemoźte slúžit' ako plocha podpory pre osoby nachadzajúce sa v kuchyni.

• Odsávač musí byt' casto Čisteny jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESAÇNE, pri dodržovaniePokynov týkajúcich sa udrzby, uvedenych v tomtó námodu). Nedodržovanie zásad týkajúcich sa Čistenie odsávača, ak oj výmeny filtrov moze spósobit' vznik ohrozenia požiarom.

• Ak napájaćí kabel bude poškodený, to musí byt vymenény v špecializovanom opravárenskom podniku.

• Je potreba zabezpečit možnost odpojenia spotrebica od elektrickej siete vytiahnutim zástrécky alebo vypnutim dvojpołového vypínača

• Toto zariadenie nie je prisposobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnými skúsenost'am a znalost'ami zariadenia, iba ak je uskutočnované pod dohladom alebo v sulade s navodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost'.

• Je potreba venovat'zvlăstnu pozornost' tomu, aby spotrebic nepoužívali deti ponechané bez dohl'adu

• Skontrolujte, Či napătie uvedené na vyrobnom štítku odpovedá miestnym parametrom napájania.
  Pred montážou Rozviñte a narovnajte sietový kabel

• Pozor! Obalovy material (polyetylenové vrecúška, kúsky polystyrene nu a pod.) treba počas rozbálovania udržovat mimo dosahu detí.

• UPOZORNENIE: predripojenim odsavača k sietovému napajaniu vždy skontrolujte, ā bol napajaci kabel správnene nainstalovaný a ā NI NE-BOL pritlačeny odsavacom počas montážnych prac. Nenapajaje spotrebiče na elektrickou siet',Pokial' nebola uplné dokoněné jeho instalácia.

Montáz zariadenia krok za krokom je znázornená na obrázkoch 3...

Nastavenie digestora na režim odsávania

V toto pripade je vzduch odvadzany von zvlastnym potrubim. Pri takom nastaveni je nutne odstran' pripadne filtre s aktivnym uhlikom.

Digestor je pripojený k ventilacnému otvoru odvázajúcemu vzduch von z miestnosti pomò-cou pvneho alebo pruzného potrubia s priemerom 120 mm a správnych objímok k totuto potru-biu, ktoré su dostupné v obchodoch s instalačnymi materiámli.

Pripojenim je nutné poverit kvalifikovanú osobu.

Nastavenie digestora na režim filtrácie

V toto pripade sa prefiltrovany vzduch vracia spat do miestosti prostrechnictvom vyrezov umiestnenu y po oboch stranach horného komina.

Pri vybránych modeloch univerzálnych odsávačov je potrebné prepnú páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnú prévázdkovy režim z od'tahoveho na režim pohlcovacá zapachov. Vyčistény vzduch sa vrát do miestnosti cze olvory, ktoré sa nachadzajú v hornej Časti zariadiania.

Odsávačne nábytkové a teleskopické, ktoré funguju v režime pohlcovača vyžadujú montáž potrubia, ktoré odvázá zvizduch. Druhý koniec potrubia je potrebné nasmerováť do miestnosti, tadial bude odvázany prefiltrovaný zvizduch.

Najnižsia a prostredná rychlost slúžia na prevadzku za normalny podmienok a na odstra-novanie nízkych koncentráci pár, kym majvyšsia rychlost služi len na odstrǎnovanie vyskích koncentráci kuchynskych pár, napr. počas vyprážania alebo grilovania.

Ovladanie odsavače sa vykonáva pomocou ovladacieho panela (obr. 4)

Tlačidlá „a“ - slúžia do regulácie rychlosti ventilatóra v rozsahu od 1 do 4,
- Tlačidlo „+“ stlačenie zvyšuje pracovnú rychlost ventilátora, pridržané cca 2 sekünd pri nepracujú-com motore spóssobuje zapnutie automafu a premietanie písmena „ A „ (zapíname预先 varením)
- Tlačidlo „-jeho stálené znižuje rychlost ventilatóra pridržanje cca 2 sekundy spôsobuje vypnutite motora kuchvinského odsvaća z kázdej peozíce
- Tlačidlo "T," (Timer) - slúži do programovania Času vypinania práce ventilatóra yvumazania pulzujú-ceho pismena "F" alebo "C" podsvietlência tlačidiel
- Tlacidio osvetlenia "L" - služi pre zapínanie a vypínanie svetla v kuchynskom odsávači, nezávisle od práce motora krátke stlăcenie zapina / vypína osvetlenie

Funkcia programu (TIMER)

• jestvuje možnost naprogramovania automatického vypnutia ventilátora odsávača v lubovolnomČase zvolenom v rozmédź od 10 do 90 minút v desatminútovych chasovych intervaloch.
• Pre spustenie funkcie programovania je potrebné zapnú'tmotor odsávača tlacidom, ^+ na požádovany rychlostny stupeža nasledovne stlacit tlacidó, ^ . Na displeji sa zobrázi blíkajúca císlica 0, ktorá informuje o tom, ze ovládač je v režime programovania casá. Vyberte (:as automického vypnutia motora pomocou tlacidá, ^+ a nezabudnite, ze na displeji zobrażena císlica, vynásobená desatminútvým casovym intervalom, zo podovedá (:cu isonskoreného vypnutia motora odsávača (napriklad císlica 1-10 min., císlica 2=20 min., císlica 3=30 min. atd.
• Pokial' mame nastavenu hodnotu oneskoreneho vypnutia, potvrdzujeme ju opatovne polom programovania casu vypnutia odsavaça (symbol hodiniek). Displej prestane bilkat' ukaže skôr nastavenu rychlost', a pulzujica bodka pri cislíc i rychlosti signalizujé odmerianavie casa vypnutia odsavaça odśaça. Reznácia z funkcie automatického vypnutia motora odsavaçamöze byt vykonaná dalsím stlacením polia programovania casu vypnutia odsavaça (symbol hodiniek) v priebehu odmeriavianca.

UKAZOVATEL' NASYTENIA Filtrov*

Hliníkovy protitukovy filter je potrebné Čistit' kážd'y mesiac poča normalnej prevadzky odsavace, v umyvačke riadu alebo rùcne s použitim jemného Čistaceho prostriedku alebo tekuteho mydia.

Vymena

Uhlikovy filter (použivaný iba vo verzii pohlcovača)

Uhlíkový filter sa používa výlucné vtedy, kěd ośávač nie je pripojenyk ventiácnému kanálu. Filter s aktivný umhím má schopnost absorbovania pachov až do svojho nasytenia. Nie je tiež vchodné do umtyia ani k regeneráci a musi byt yvmieñany majmenej jegénkrát na 2 mesiac alebo castejsie v pripade vynimocne intenzivneho používania.

Vymena:

Odporuca sa použivanie vlhkej handričky a neu-trálnych mycích prostriedkov.

Pozor: Po niedko umyvanie v umyvačke, filter mõze zmenit' farbu. Zmena farby nezmână zlyhanie a ne je potrebna vymena filtria.

Recyclcplace obalu
