Vrsta izdelka	Otok napa
Znamka	Elica
Model	Top Class Island IXBL/A/120
Dimenzije (Š x G x V)	120 cm x 70 cm x 50-110 cm (nastavljiva višina)
Teža	Približno 25 kg
Napajanje	220-240 V / 50-60 Hz
Sesalna moč	Do 650 m³/h
Najvišja raven hrupa	65 dB(A)
Energijski razred	A+ (po standardu EU)
Osvetlitev	Vgrajena LED, spremenljiva intenzivnost
Upravljanje	Tipkovna plošča s 4 hitrostmi + način boost
Filtri	Filter za maščobe iz nerjavečega jekla (pralen v pomivalnem stroju) + ogljeni filter (neobvezen)
Posebne funkcije	Časovnik, samodejni izklop, indikator nasičenosti filtrov
Material	Brušeno nerjaveče jeklo in kaljeno steklo
Namestitev	Sredinski otok ali stenska namestitev
Premer priključka	150 mm (odvod na zunanjost)
Vzdrževanje in čiščenje	Kovinske filtre čistite vsaka 2 meseca; ogljeni filter zamenjajte vsakih 3-6 mesecev
Varnost	Samodejni izklop ob pregrevanju, skladnost s CE
Nadomestni deli in popravljivost	Na voljo prek Elica servisa; nadomestni ogljeni filter, LED žarnice, nadzorna plošča
Splošne informacije	2-letno garancijo; izdelano v Italiji

Pogosto zastavljena vprašanja - Top Class Island IXBL/A/120 ELICA

Kako namestiti napo Elica Top Class Island IXBL/A/120 ?

Namestitev mora opraviti strokovnjak. Napo pritrdite na strop s priloženim nosilcem, priključite na odvod (če je v načinu odvoda) in priključite na napajanje. Za natančne mere si oglejte priročnik.

Kakšna je idealna višina med napo in kuhalno ploščo ?

Za električno kuhanje namestite napo 65-75 cm nad ploščo; za plinsko kuhanje 75-85 cm.

Kako očistiti filtre za maščobe ?

Kovinski filtri so pralni v pomivalnem stroju pri 60°C. Uporabite blago čistilo. Pred ponovno namestitvijo jih posušite.

Kdaj je treba zamenjati ogljeni filter ?

Ogljeni filter je treba zamenjati vsakih 3 do 6 mesecev glede na uporabo ali ko zasveti indikator nasičenosti.

Ali napa lahko deluje v načinu recirkulacije ?

Da, v načinu recirkulacije z aktivnim ogljenim filtrom (prodaja se ločeno). Zrak se očisti in vrne v kuhinjo.

Kako nastaviti hitrost sesanja ?

Uporabite tipkovno ploščo za izbiro med 4 hitrostmi. Način Boost začasno zagotavlja največje sesanje.

Zakaj napa povzroča hrup ?

Normalen hrup lahko prihaja iz motorja ali vibracij. Preverite, ali je napa dobro pritrjena in ali so filtri čisti. Raven hrupa do 65 dB je sprejemljiva.

Kaj storiti, če se LED luči ne prižgejo ?

Preverite električno napajanje. Če težava ostane, se obrnite na servis za zamenjavo LED modula.

Kako ponastaviti indikator nasičenosti filtrov ?

Po čiščenju ali zamenjavi držite gumb indikatorja pritisnjen 3 sekunde, dokler lučka ne ugasne.

Kje najti nadomestne dele ?

Nadomestni deli so na voljo pri Elica servisu ali pooblaščenih prodajalcih. Uporabljajte originalne dele za ohranitev garancije.

NAVODILA ZA UPORABO Top Class Island IXBL/A/120 ELICA

Tlačidlo ON/OFF osvetlitev

Tlačidlo ON/OFF luč

Če imate kuhalno ploščo Elica:

Če NIMATE kuhalne plošče Elica:

Samodejno delovanje nape s kuhalno ploščo Elica

Delovanje nape je odvisno tudi od uporabe kuhalne plošče Elica.

Pritisnite tipko (LED lučki "c" in "d" bosta zasvetili v

Izbira kuhalne plošče (plinska, indukcijska, električna)

Dolgo pritisnite hkrati tipki 1 in 2

tipko 1 za plinsko kuhalno ploščo tipko 2 za električno kuhalno ploščo

tipko 3 za indukcijsko kuhalno ploščo.

Izbrana tipka bo še naprej svetila, da označuje opravljeno izbiro. Po 10 sekundah bo tipka na kratko utripnila, da označuje, da je izbira registrirana.

Strogo upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne nevšečnosti, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po videzu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

! Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli ogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku. ! Pozorno preberite navodila: saj vsebujejo pomembne informacije o namestitvi, uporabi in varnosti. ! Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. ! Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: detalji, označeni s simbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpoložljivi proti plačilu.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice.

Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.

Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora.

Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku).

Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje požarov.

Pod napo je strogo prepovedana priprava flambiranih jedi.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Pozor! Naprave ne priključujte na električno omrežje, dokler inštalacija ni v celoti zaključena.

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na

plin ali druga goriva.

Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.

Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!

Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

Zavračamo vsakršno odgovornost za morebitne neprijetnosti, škodo ali požar na napravi, ki bi bili posledica neupoštevanja navodil iz tega priročnika.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

- Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

POZOR! Če pri nameščanju vijakov in pritrdil ne upoštevate teh navodil, obstaja nevarnost poškodbe z električnim tokom.

Uporaba

Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

V horizontalnem odseku mora biti cev rahlo nagnjena navzgor (približno 10°), tako da zrak lažje izhaja navzven.

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in možno povešala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°).

! Izogibajte se izrazitim spremembam smeri cevovoda.

! Notranjost cevovoda naj bo čim bolj gladka.

! Material, iz katerega je izdelan cevovod, mora biti skladen z normativi.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Modeli brez sesalnega motorja delujejo le v odzračevalni različici in morajo biti povezani na periferno sesalno enoto (ni priložena).

Navodila za priključitev veljajo za celotno periferno sesalno enoto.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50cm pri električnih štedilnikih in 65cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.
• Če je mogoče, razstavite in odstranite omarice, ki se nahajajo pod in okrog območja namestitve nape, tako da imate boljši dostop do stropa/stene, kamor bo napa nameščena. V nasprotnem primeru pa kolikor je mogoče zaščitite omarice in vse dele, kjer bo potekala namestitev. Izberite ravno površino in jo prekrijte z zaščito, kamor boste nato položili napo in priložene dele. • Preverite tudi, da je v bližini območja namestitve nape (v

predelu, ki je dostopen tudi z montirano napo) na razpolago električna vtičnica in da je mogoča povezava s sistemom za zunanji odvod dimov (samo pri odzračevalni različici).

- Izvedite vsa potrebna zidarska dela (npr.: namestitev električne vtičnice in/ali odprtine za prehod odvodne cevi).

Ta vrsta nape zahteva stropno pritrditev.

Napa je težka, zato sta za njeno premikanje in namestitev potrebni vsaj dve osebi.

Pozor! Preden priključite napo na električno omrežje.

V primeru, da imate kuhališče Elica:

Izvršite električni priključek nape in kuhališča Elica hkrati, tako omogočite logično povezavo med napo in kuhališčem Elica (glejte tudi odstavek "Delovanje - nastavitev parametrov za avtomatsko delovanje - Kalibracija senzorja" in "Delovanje - Nastavitev parametrov za avtomatsko delovanje - Logična povezava med napo in kuhališčem Elica").

V primeru, da NIMATE kuhališča Elica:

V tem primeru se bo napa, po tem, ko ste jo priključili na omrežje, poskusila povezati na kuhališče

Počakajte, da napa zaključi s poskusi povezave (približno 5 minut), nato nadaljujte z deaktivacijo elektronskega povezovalnega modula, pri čemer upoštevajte spodnji postopek:

Ko je napa ugasnjena, hkrati za več kot 10 sekund pritisnite

tipki in (glejte odstavek Delovanje), napa bo oddala zvočni signal (pisk) in s tem opozorila na izvedeno deaktivacijo.

Ponovna aktivacija modula za povezavo med napo in kuhališčem Elica: Ko je napa ugasnjena, hkrati za več kot

10 sekund pritisnite tipki in (glejte odstavek

Delovanje), napa bo oddala zvočni signal (pisk) in s tem opozorila na izvedeno aktivacijo.

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje vključite 5 minut pred pričetkom kuhanja in ga pustite delovati še približno 15 minut po končanem kuhanju.

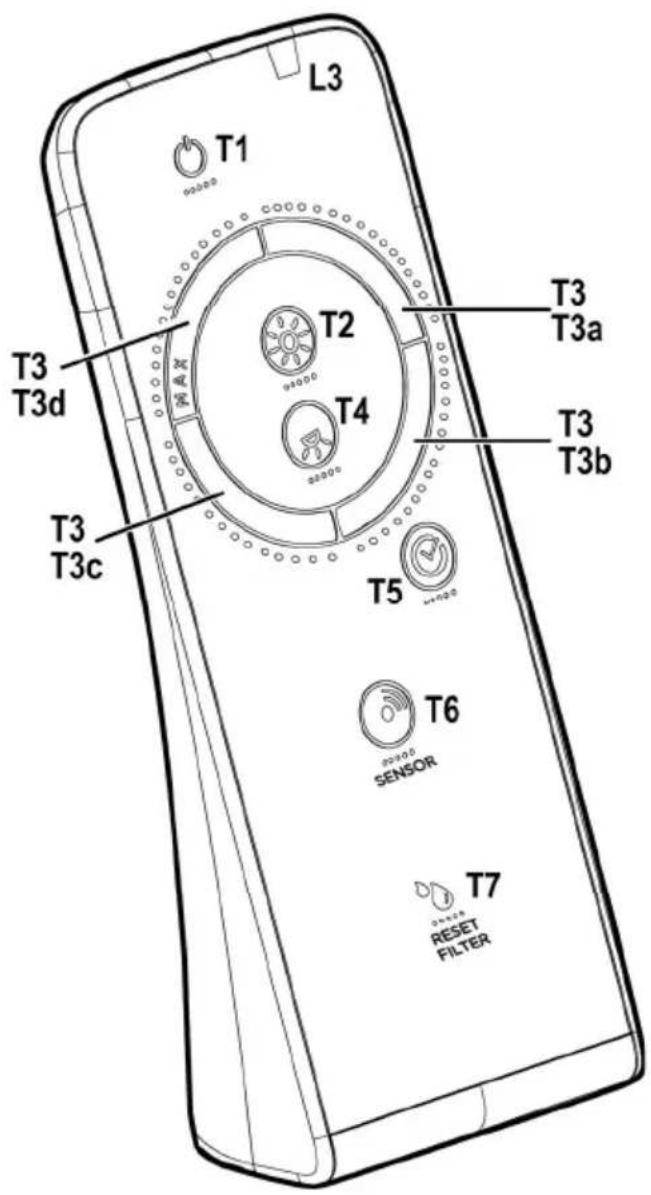

Pri nekaterih modelih je kot dodatna oprema na voljo daljinski upravljalnik, s katerim je mogoče nadzirati temeljne funkcije nape.

Preverite pri prodajalcu ali pri pooblaščenem serviserju, ali je pri vašem modelu uporaba daljinskega upravljalnika mogoča.

Upravljanje s 6 tipkami

Za izbiro funkcij nape zadošča dotakniti se ukazov.

Tipka vklop/izklop (ON/OFF) luči

Tipka za izbiro najvišje hitrosti (sesalna moč) – trajanje 5 minut: nastavi se intenzivna moč delovanja nape, po poteku 5 minut pa se ponovno vzpostavi prejšnja nastavitev.

Tipka za izbiro visoke hitrosti (sesalna moč)

Tipka za izbiro srednje visoke hitrosti (moči delovanja) – utripanje svetilke označuje, da je treba oprati ali zamenjati ogleni filter. Ta signalizacija je običajno deaktivirana. Če želite signalizacijo aktivirati, pritisnite tipko 0 in jo zadržite pritisnjeno 3 sekunde, da izključite elektroniko.

Zatem sočasno pritisnite tipki 1 in 2 ter ju zadržite pritisnjeni 3 sekunde. Sprva utripa samo tipka 1, nato pa pričneta utripati obe tipki 1 in 2 v znak aktivacije signalizacije. Če želite signalizacijo deaktivirati, ponovite postopek. Sprva bosta utripali tipki 1 in 2, nato pa le tipka 1 v znak deaktivacije signalizacije.

Tipka za izbiro nizke hitrosti (sesalna moč) – utripajoča označuje, da je treba oprati maščobni filter.

Tipka izklop (OFF) motorja (stand by) – Izklop elektronike – Ponastavitev signalizacije pranja/zamenjave filtrov IZKLJUČITEV (OFF) MOTORJA

Kratko pritisnite za izklop motorja.

PONASTAVITEV SIGNALIZACIJE FILTROV

Z vključeno napo, po čiščenju oziroma menjavi filtrov, pritisnite tipko in jo zadržite pritisnjeno, dokler se ne oglasi zvočni signal. Utripajoča LED svetilka 1 (maščobni filter) ali 2 (ogleni filter) preneha utripati.

filter) preneha utripati.

IZKLOP ELEKTRONIKE

Pritisnite tipko in jo zadržite pritisnjeno 3 sekunde, da izključite elektroniko, ki upravlja napo.

Ta funkcija je uporabna pri čiščenju nape.

Za ponovno vključitev elektronike zadošča ponoviti postopek.

V primeru morebitnih nepravilnosti delovanja, preden se obrnete na servisno službo, za vsaj 5 sekund izključite električno napajanje naprave, tako da vtič izvlečete iz vtičnice in ga nato ponovno vstavite. Če bi se nepravilno delovanje nadaljevalo, se obrnite na servisno službo.

Upravljanje s 7 tipkami

Za izbiro funkcij nape zadošča, da se dotaknete tipk.

Samodejno delovanje (senzorska tehnologija) ter povezava s sistemom SNAP® in kuhališčem Elica (oglejte si ustrezni odstavek)

Tipka za vklop/izklop luči

S kratkim pritiskom vključite oziroma izključite osvetlitev kuhalne plošče.

Z dolgim pritiskom vključite oziroma izključite ambientno osvetlitev (na voljo samo pri nekaterih modelih).

Tipka za izbiro intenzivne hitrosti (moči) delovanja – ta stopnja traja 5 minut, zatem pa se naprava vrne na srednje visoko hitrost (oziroma moč) delovanja ali pa se izključi, če je omogočena funkcija zakasnitve izklopa nape (samo z daljinskim upravljalnikom).

Tipka v obeh primerih utripa v znak časovne nastavitve hitrosti.

Tipka za izbiro visoke hitrosti (moči) delovanja.

Tipka za izbiro srednje visoke hitrosti (moči) delovanja.

Tipka utripa, če je omogočena funkcija zakasnitve izklopa nape (samo z daljinskim upravljalnikom).

Tipka za izklop motorja (stanje pripravljenosti)

Indikatorji zasičenosti filtrov

Napa v rednih intervalih opozarja na potrebo po vzdrževanju maščobnih filtrov.

stalno sveti: očistite maščobni filter.

Opomba: indikatorja opozarjata na zasičenost filtrov prvo minuto po izklopu nape; v tem času je treba indikatorja zasičenosti filtrov ponastaviti.

Ponastavitev indikatorjev zasičenosti filtrov:

Pritisnite

tipko

in jo zadržite pritisnjeno dlje časa.

Vklop indikatorja zasičenosti filtra z aktivnim ogljem

Ta indikator je običajno izključen. Pritisnite tipko in jo zadržite pritisnjeno dlje časa, da se funkcija vklopi; lučka v tipki se prižge in stalno sveti.

Za izklop funkcije pritisnite tipko

in jo zadržite, dokler lučka ne utripa.

Samodejno delovanje (senzorska tehnologija) ter povezava s sistemom SNAP® in kuhališčem Elica

Pozor! Učinkovitost delovanja nape je odvisna od "Nastavitve parametrov samodejnega delovanja" (oglejte si ustrezni odstavek).

Opomba: samodejno delovanje s kuhališčem je mogoče le s posebnimi kuhališči; za več podrobnosti se obrnite na pooblaščenega prodajalca ali pooblaščen servisni center.

Samodejno delovanje (senzorska tehnologija)

Pritisnite tipko

(središčna LED lučka "c" se prižge in

sveti bele barve).

S

Napa se vključi in deluje z najprimernejšo hitrostjo glede na paro, ki jo zaznava senzor, s katerim je napa opremljena.

Samodejno delovanje nape s sistemom SNAP®

Pritisnite tipko

.ED lučki "a"- "b" se prižgeta in

svetita oranžno

, kar pomeni, da napa lahko om SNAP®.

Opomba: SNAP ^® je dodatna odsesovalna enota, ki lahko deluje skupaj z napo. Za podrobnejše informacije si oglejte navodila, priložena sistemu SNAP ^® .

Samodejno delovanje nape s kuhališčem Elica

Delovanje nape je odvisno tudi od uporabe kuhališča.

Pritisnite tipko. (LED lučki "c"- "d" se prižgeta in

svetita belo S), to pomeni, da napa lahko samodejno deluje s kuhališčem Elica, njeno delovanje pa je zato odvisno tudi od uporabe kuhališča Elica.

Opomba: samodejno delovanje v povezavi s kuhališčem je mogoče samo pri posebnih kuhališčih. Za podrobnejše informacije se obrnite na uradnega distributerja ali na pooblaščenega serviserja.

Avtomatsko delovanje nape s SNAPom® in kuhališčem Elica

Pritisnite tipko (LED lučke "a"- "b"- "e" se prižgejo in

svetijo oranžno (S) , kar pomeni, da napa lahko samodejno deluje s kuhališčem in sistemom SNAP®.

Nastavitev parametrov za samodejno delovanje

Opomba: Vsi postopki umerjanja, izbire, nastavitve in logične povezave, ki so opisani v nadaljevanju, so mogoči le z izključeno napo (OFF).

Nastavitev parametrov se samodejno izvede ob vsakem ponovnem priklopu nape na električno omrežje (npr. pri prvi namestitvi naprave ali po izpadu električne napetosti), izvesti pa jo je mogoče tudi ročno.

Ročna nastavitev

Ročno nastavitev izvedete tedaj, ko opazite nezadovoljivo samodejno delovanje, in samo pri normalnih razmerah zraka v kuhinji.

Ročna nastavitev vključuje:

- umerjanje nape,

• izbiro kuhališča, (plin – indukcija – električno kuhališče)
• logično povezavo med napo in kuhališčem (če imate kuhališče Elica),
• logično povezavo med napo in sistemom SNAP® (če imate sistem SNAP®).

Umerjanje nape

Pritisnite tipko in jo zadržite pritisnjeno dlje časa. Vse LED lučke v tipki utripajo, kar označuje začetek umerjanja, ki traja približno 5 minut.

Izbira kuhališča (plin – indukcija ali električno kuhališče)

Sočasno pritisnite tipki 1 in 2 ter ju zadržite pritisnjeni dlje časa: tipke 1 in

3 začnejo utripati in utripajo 5 sekund.

tipko 1 v primeru plinskega kuhališča, tipko 2 v primeru električnega kuhališča,

tipko 3 v primeru indukcijskega kuhališča. Izbrana tipka se osvetli v potrditev izvedene izbire, po 10 sekundah pa začne kratko utripati, kar pomeni, da je bila izbira shranjena.

Logična povezava med napo in kuhališčem (če imate kuhališče Elica),

a. Sočasno povežite napo in kuhališče Elica. b. Napa se oglasi z dvema prekinjajočima zvočnima signaloma (piskoma), kar pomeni, da je sposobna sprejemati signal za povezavo s kuhališčem Elica. c. Poskusi za povezavo s kuhališčem Elica trajajo 5 minut; v tem času napa odda 3 zaporedne zvočne signale (piske) v znak povezave s kuhališčem Elica. d. Preverite, ali je bila povezava s kuhališčem Elica

uspešno izvedena: Pritisnite tipko (LED lučki "c"- "d" se prižgeta in svetita bele barve

S

Če logična povezava med napo in kuhališčem Elica ni bila uspešno vzpostavljena, sledite naslednjemu postopku:

Najmanj 5-krat v 30 sekundah izključite električno napajanje nape in ga znova vključite.

Ponovite zgoraj opisane postopke a-b-c-d.

Logična povezava med napo in sistemom SNAP ^® (če imate sistem SNAP ^® ).

Povezava med napo in sistemom SNAP ^® je samodejna in ne potrebuje nikakršne nastavitve.

Daljinski upravljalnik

Pozor! Določene funkcije tega daljinskega upravljalnika je mogoče aktivirati le pri določenih modelih nape.

Omogočanje daljinskega upravljanja.

Pritisnite na tipko T2 + T5 za daljši čas med prvo minuto napajanja nape. Izvedena aktivacija daljinskega upravljalnika bo vidna na napi.

Opis funkcij daljinskega upravljalnika

T1. Tipka OFF T2. Tipka ON/OFF in regulacija intenzivnosti mehke svetlobe. T3. Tipka za nadzor hitrosti (moči) sesanja: T4. Tipka ON/OFF za lučko za kuhalno površino T5. Tipka ON/OFF za zakasnitev izklopa nape. T6. Tipka ON/OFF za senzor. T7. Tipka za reset opozorila na zasičenost filtrov. L3. Signalna LED lučka za delovanje daljinskega upravljalnika.

Opomba: z rahlim pritiskom na tipke izberete razpoložljive funkcije.

T1. Tipka OFF Pritisnite za izklop nape. T2. Tipka ON/OFF in regulacija intenzivnosti mehke svetlobe. Izvršite kratek pritisk za vklop ali izklop mehke svetlobe. Z daljšim pritiskom regulirate intenzivnost mehke svetlobe. Opomba: Osvetlitev z mehko svetlobo je na voljo le pri določenih modelih. T3. Tipka za nadzor hitrosti (moči) sesanja Dotaknite se tipke, začenši s kateregakoli mesta, pomaknite v smeri urinega kazalca ali v nasprotni smeri urinega kazalca ter tako povečajte ali zmanjšajte hitrost sesanja. Tipka je razdeljena v več sektorjev, želeno hitrost lahko izberete neposredno s pritiskom na sektor, ki odgovarja želeni hitrosti: T3a: Hitrost 1 (šibko sesanje) T3b: Hitrost 2 (srednje močno sesanje) T3c: Hitrost 3 (močno sesanje) T3d: Hitrost 4 (intenzivno sesanje) T4. Tipka ON/OFF za lučko za kuhalno površino Pritisnite za vklop ali izklop lučke za osvetlitev kuhalne površine. T5. Tipka ON/OFF za zakasnitev izklopa nape. Pritisnite za programiranje zakasnitve izklopa nape glede na hitrost (moč), ki je aktivna v tistem trenutku: Hitrost 1 (šibko sesanje): 20 minut Hitrost 2 (srednje močno sesanje): 15 minut Hitrost 3 (močno sesanje): 10 minut T6. Tipka ON/OFF za senzor. Z daljšim pritiskom aktivirate/deaktivirate način s senzorjem, ki predvideva avtomatsko upravljanje sesanja. Opomba: Senzor je na voljo le pri določenih modelih. T7. Tipka za reset opozorila na zasičenost filtrov.

Vzdrževanje daljinskega upravljavca

Čiščenje daljinskega upravljavca:

Daljinski upravljavec čistite z mehko krpo in nevtralno čistilno raztopino, brez abrazivnih snovi.

Zamenjava baterije:

• Odprite prostor za baterije.
• Zamenjajte prazne baterije s 3 novimi 1,5 V baterijam tipa AAA. Pri vstavljanju novih baterij upoštevajte polarnost, navedeno na ležišču baterij!
• Ponovno zaprite prostor za baterijo.

Odlaganje baterij

Baterije morate odlagati skladno z vsemi nacionalnimi določili in predpisi. Izrabljenih baterij ne odlagajte med gospodinjske odpadke.

Baterije odlagajte na varen način.

Za podrobnejše informacije o varovanju okolja, recikliranju in odlaganju baterij, se obrnite na službe, zadolžene za ločeno zbiranje odpadkov.

Vzdrževanje

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napo je treba redno čistiti (najmanj tako pogosto, kot izvajate vzdrževanje maščobnih filtrov), tako od znotraj, kot od zunaj. Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA! Pozor: neupoštevanje pravil za čiščenje aparata in menjave filtrov lahko povzroči tveganje za požare. Svetujemo, da navedena pravila upoštevate.

Zavrača se vsakršna odgovornost za poškodbe motorja ali povzročene požare, ki bi nastale zaradi neprimernega vzdrževanja ali neupoštevanja zgoraj navedenih pravil.

Maščobni filter

Sl. 26-31

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov – če je na modelu, ki je v vaši lasti, predviden – opozori na to potrebo), z ne agresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Sl. 28

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem je lahko naslednje vrste:

• Pralni filter z aktivnim ogljem.
• Nepralni filter z aktivnim ogljem.

Pralni filter z aktivnim ogljem

Ogleni filter se lahko opere vsake dva meseca v topli vodi in ustreznimi čistilnimi sredstvi ali v pomivalnem stroju pri 65°C (v primeru pranja v pomivalnem stroju izvedite popoln pralni cikel brez posode v stroju).

Odstranite odvečno vodo, ne da bi pri tem poškodovali filter, nato snemite vložek, ki se nahaja v notranjosti plastičnega ogrodja in ga dajte v peč za 10 minut na temperaturi 100°C, da ga v celoti posušite.

Vložek zamenjajte vsaka 3 leta in vsakič, ko na njem odkrijete poškodbe.

Nepralni filter z aktivnim ogljem

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Montaža

Aktivni karbon filter obesite najprej zadaj, na kovinski jeziček nape, nato se spredaj na odgovarjajoča gumba.

Razstavitev

Aktivni karbon filter odstranite, tako da ga pritrdilna gumba za 90°.

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na poprodajno službo.

Strogo upoštevajte navodila iz tega priročnika. Ne prevzemamo nobene odgovornosti za morebitne nesreče, motnje ali požar na napravi, ki bi nastali zaradi neupoštevanja navodil iz tega priročnika. Kuhinjska napa ima funkcijo sesanja dima in pare med kuhanjem ter je namenjena samo za gospodinjsko uporabo.
