Toote tüüp	Saare õhupuhasti
Kaubamärk	Elica
Mudel	Top Class Island IXBL/A/120
Mõõtmed (L x S x K)	120 cm x 70 cm x 50-110 cm (reguleeritav kõrgus)
Kaal	Umbes 25 kg
Toide	220-240 V / 50-60 Hz
Imemisvõimsus	Kuni 650 m³/h
Maksimaalne müratase	65 dB(A)
Energiaklass	A+ (vastavalt EL normile)
Valgustus	Sisseehitatud LED, reguleeritav intensiivsus
Juhtimine	Puutetundlik paneel 4 kiirusega + boost režiim
Filtrid	Roostevabast terasest rasvafilter (nõudepesumasinas pestav) + süsinikfilter (valikuline)
Erifunktsioonid	Taimer, automaatne väljalülitus, filtrite küllastumise indikaator
Materjal	Harjatud roostevaba teras ja karastatud klaas
Paigaldus	Kesksaarele või seinale
Ühenduse läbimõõt	150 mm (väljapuhke)
Hooldus ja puhastus	Puhastage metallfiltreid iga 2 kuu tagant; vahetage süsinikfilter iga 3-6 kuu tagant
Ohutus	Automaatne väljalülitus ülekuumenemise korral, CE vastavus
Varuosad ja remonditavus	Saadaval Elica müügijärgse teeninduse kaudu; varusüsinikfilter, LED pirnid, juhtpaneel
Üldteave	2-aastane garantii; valmistatud Itaalias

Korduma kippuvad küsimused - Top Class Island IXBL/A/120 ELICA

Kuidas paigaldada Elica Top Class Island IXBL/A/120 õhupuhasti?

Paigalduse peab tegema professionaal. Kinnitage õhupuhasti lakke kaasasoleva kinnitusega, ühendage väljatõmbega (kui on väljatõmbe) ja ühendage toide. Täpsete mõõtmete saamiseks vaadake juhendit.

Milline on ideaalne kõrgus õhupuhasti ja pliidiplaadi vahel?

Elektrilise pliidi korral paigaldage õhupuhasti 65-75 cm kõrgusele pliidist; gaasipliidi korral 75-85 cm.

Kuidas puhastada rasvafiltreid?

Metallfiltrid on nõudepesumasinas pestavad temperatuuril 60°C. Kasutage õrna pesuainet. Kuivatage need enne tagasipanekut.

Millal tuleb süsinikfilter vahetada?

Süsinikfilter tuleb vahetada iga 3-6 kuu tagant sõltuvalt kasutusest või kui küllastumise indikaator süttib.

Kas õhupuhasti saab töötada retsirkulatsioonirežiimil?

Jah, retsirkulatsioonirežiimis aktiivsüsinikfiltriga (eraldi müüdav). Õhk puhastatakse ja suunatakse tagasi kööki.

Kuidas reguleerida imemiskiirust?

Kasutage puutetundlikku paneeli, et valida 4 kiiruse hulgast. Boost-režiim pakub ajutist maksimaalset imemisvõimsust.

Miks teeb õhupuhasti müra?

Tavaline müra võib tulla mootorist või vibratsioonist. Kontrollige, et õhupuhasti on korralikult kinnitatud ja filtrid puhtad. Müratase kuni 65 dB on vastuvõetav.

Mida teha, kui LED tuled ei sütti?

Kontrollige elektrivarustust. Kui probleem püsib, võtke ühendust müügijärgse teenindusega LED-mooduli vahetamiseks.

Kuidas lähtestada filtrite küllastumise indikaatorit?

Pärast puhastamist või vahetamist hoidke indikaatori nuppu 3 sekundit all, kuni tuli kustub.

Kust leida varuosi?

Varuosad on saadaval Elica klienditeeninduse või volitatud edasimüüjate kaudu. Garantii jaoks kasutage originaalosi.

KASUTUSJUHEND Top Class Island IXBL/A/120 ELICA

ET Paigaldus- ja kasutusjuhend

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

! Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde. ! Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta. ! Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt. ! Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Sümboliga "(*)” tähistatud osad on lisaseadmed, mis kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohuabinõud

Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.

Puhastamise ja hoolduse ajal kasutage töökindaid.

Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.

Lapsi peab valvama ja nad ei tohi masinaga mängida.

Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.

Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.

Kubu tuleb sageli puhastada seest ja väljast (VÄHEMALT KORD KUUS), järgige juhendi hooldusjuhiseid.

Puhastusnõuete ja filtrite puhastamise või vahetamise eiramine toob kaasa tuleohu.

Kubu all ei tohi toidukasutamisel kasutada leeke.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Tähelepanu! Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.

Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.

Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits. Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.

Mitte kasutada kubu ilma võreta!

Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.

Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas,

siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

Tootja ei vastuta rikete, kahjude või tulekahjude eest, mille on põhjustanud juhendi eiramine.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud sööki valmistama, ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusus ja vähendada müra.

ETTEVAATUST! Käesolevaid juhiseid täpselt järgimata ja seetõttu valesti paigaldatud kruvid ja kinnitusseadmed võivad

põhjustada elektriohtu.

Kasutamine

Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Väljatõmberežiim

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

Tähelepanu! Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Toru horisontaalne lõik peab olema kergelt ülespoole kaldu (umbes 10°), et õhku kergemini väliskeskkonda viia.

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta me sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). ! Vältige toru ristlõike olulist muutumist. ! Kasutage võimalikult sileda sisepinnaga toru. ! Toru materjal peab olema standarditega heaks kiidetud.

Filtreeriv versioon

Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis ja selline mudel tuleb ühendada välimise väljatõmbeseadmega (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnoabi poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.
• Kui võimalik, ühendage õhupuhasti paigaldamispiirkonna alla ja ümbrusse jäävad mööbliesemed lahti ning viige eemale, et laele/seinale, kuhu puhasti paigaldatakse, oleks kergem ligi pääseda. Kui see ei ole võimalik, katke kõik paigaldamispiirkonna lähedusse jäävad mööbliesemed ja muud esemed võimalikult hästi kinni. Valige üks tasane pind, kuhu õhupuhastit ja selle juurde kuuluvaid detaile saaks toetada.
• Lisaks sellele kontrollige, kas õhupuhasti paigaldamispiirkonnas (ja kohas, kuhu pääseks ligi ka pärast õhupuhasti paigaldamist) saab kasutada pistikupesa ning kas õhupuhastit saab ühendada väljatõmbeseadmega, mis juhib suitsu väliskeskkonda (ainult väljatõmberežiimi korral).
• Tehke kõik vajalikud müüritisetööd (nt paigaldage pistikupesa ja/või puurige auk väljatõmbetoru jaoks).

Seda tüüpi õhupuhasti tuleb paigaldada lakke.

Toode on kaalult väga raske: õhupuhasti liigutamiseks ja paigaldamiseks peab kasutama vähemalt kahe või enama inimese abi.

Tähelepanu! Enne õhupuhasti ühendamist elektrivõrku

Kui teil on Elica pliidiplaat:

Õhupuhasti elektrivõrku ja Elica pliidiplaadiga ühendamine toimub samaaegselt, et õhupuhasti ja Elica pliidiplaat saaksid luua loogilise ühenduse (vt lõiku "Töötamine-Automaatse töötamise parameetrite seadistamine-Anduri kalibreerimine" ja "Töötamine-Automaatse töötamise parameetrite seadistamine-Õhupuhasti ja Elica pliidiplaadi loogiline ühendus").

Kui teil ei ole Elica pliidiplaat:

Sellisel juhul tuleb õhupuhasti kõigepealt ühendada elektrivõrku ja seejärel ühendada pliidiplaadiga.

Oodake, kuni õhupuhasti üritab luua ühendust (ligikaudu 5 minutit), seejärel lülitage ühenduse elektrooniline moodul järgneval viisil välja:

Kui õhupuhasti on väljalülitatud, hoidke 10 sekundit

all nuppe

ja

(vt lõiku

töötamine),

õhupuhasti annab väljalülitumise kohta

ühe

märkuande

(beep) mooduli

Õhupuhasti ja Elica pliidiplaadi ühendusmooduli sisselülitamine: Kui õhupuhasti on väljalülitatud, siis

hoidke 10 sekundit all nuppe (vt lõiku töötamine), õhupuhasti annab mooduli sisselülitumise kohta

ja

(vt lõiku

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et õhupuhasti raskust kanda.

Töötamine

Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit enne söögitegemise algust ning jätta see pärast söögivalmistamise lõppu veel umbes 15 minutiks tööle.

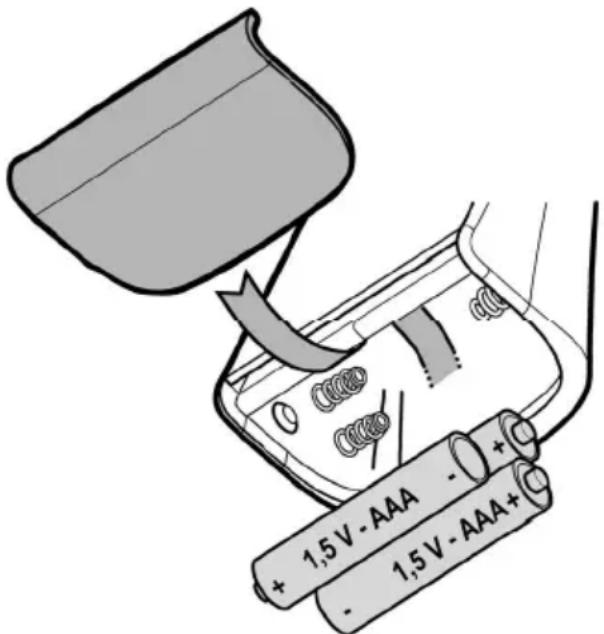

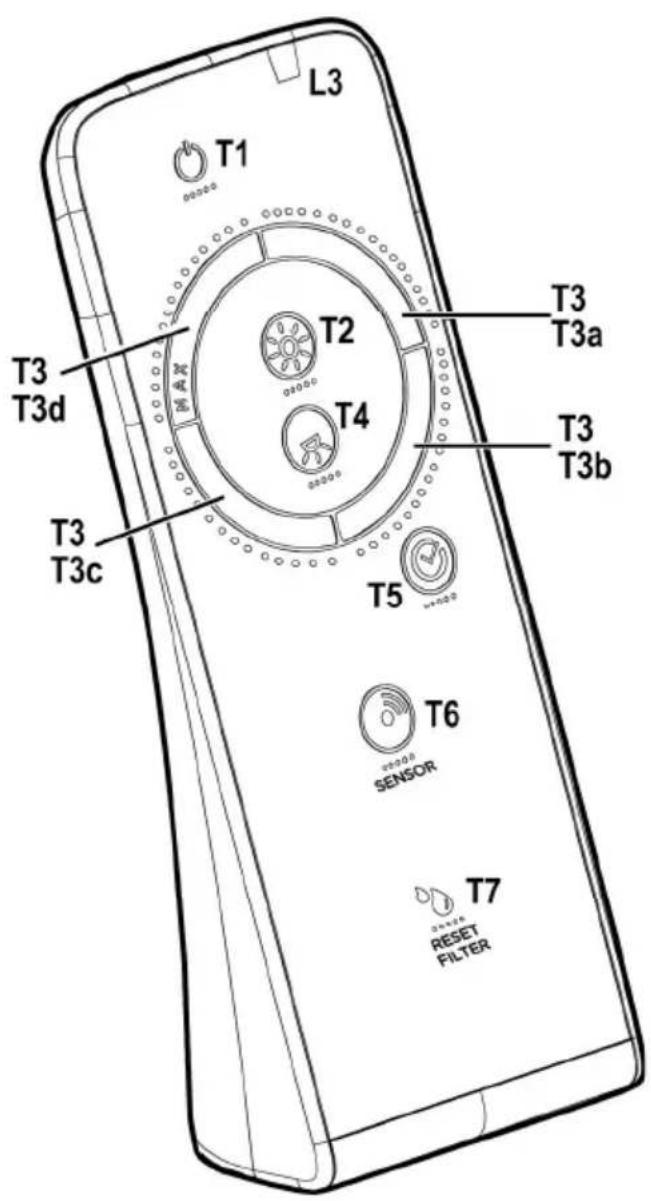

Mõne mudeli jaoks on lisakomplektina saadaval kaugjuhtimispult, millega saab juhtida õhupuhasti põhifunktsioone.

Teie mudeli sobivuse on kinnitanud müüja või volitatud tehnilise hoolduse keskus.

Kuue nupuga juhtpaneel

Õhupuhasti funktsioonide valimiseks piisab, kui juhtseadmeid kergelt puudutada.

Valgustuse lüliti

Intensiivse kiiruse (tõmbevõimsuse) nupp – töötab viis minutit: õhupuhasti on seatud selle võimsuse peale ning 5 minuti möödudes hakkab see uuesti tööle varem seatud kiirusel.

Suure kiiruse (tõmbevõimsuse) nupp

Keskmise kiiruse (tõmbevõimsuse) nupp – selle vilkumine tähendab, et söefiltrit on vaja pesta või vahetada. Kõnealune signaal ei ole tavaliselt aktiivne. Selle aktiveerimiseks lülitage elektroonika välja, vajutades kolme sekundi jooksul nuppu 0.

Seejärel vajutage üheaegselt nuppe 1 ja 2 kolme sekundi jooksul. Algul vilgub üksnes nupp 1, seejärel vilguvad mõlemad nupud, näidates aktiveerimist. Signaali desaktiveerimiseks korrake sama tegevust. Algul vilguvad nupud 1 ja 2, seejärel üksnes nupp 1, näidates desaktiveerimist.

Väikese kiiruse (tõmbevõimsuse) nupp – selle vilkumine tähendab, et rasvafiltrit on vaja pesta.

Mootori väljalülitamise nupp (stand by) – Elektroonika väljalülitamine – Filtrite pesemise/vahetamise märguande lähtestamine.

Vajutage mootori väljalülitamiseks lühidalt.

Lülitage pärast filtrite hoolduse teostamist õhupuhasti sisse ja hoidke nuppu all, kuni kostab helisignaal. Vilkuv LED 1 (rasvafilter) või

2 (söefilter) lõpetab vilkumise...

ELEKTROONIKA VÄLJALÜLITAMINE

Vajutage nuppu kolm sekundit, õhupuhasti elektroonilised juhtseadmed lülituvad välja.

See funktsioon võib toote puhastamisel kasulikuks osutuda.

Elektroonika taaskäivitamiseks piisab, kui toimingut korrata.

Talitlushäirete korral lahutage aparaat enne tehnoabisse pöördumist kõigepealt vähemalt viieks sekundiks elektrivõrgust, tõmmates pistiku välja, seejärel ühendage ta uuesti võrku. Kui häire jätkub, pöörduge tehnoabi poole.

Seitsme nupuga juhtpaneel

Õhupuhasti funktsioonide valimiseks piisab juhtnuppude kergest puudutamisest.

Automaatne töötamine (sensor) ning ühendus SNAP®-i ja Elica pliidiplaadiga (vt vastav lõik)

Valguse lüliti (ON/OFF)

Vajutada lühidalt pliidiplaadi valgustuse sisse- või väljalülitamiseks.

Vajutada pikalt üldvalgustuse (ainult mõnel mudelil) sisse- või väljalülitamiseks.

Intensiivkiiruse (tõmbevõimsuse) valiku nupp – kestab viis minutit, mille järel ennistub keskmine kiirus (tõmbevõimsus), või lülitub välja, kui on aktiveeritud õhupuhasti viivitusega väljalülitus (ainult kaugjuhtimispuldiga).

Nupp vilgub mõlemal juhul, näidates kiiruse ajastust.

Suure kiiruse (tõmbevõimsuse) valiku nupp.

Nupp vilgub, kui on aktiveeritud õhupuhasti viivitusega väljalülitus (ainult kaugjuhtimispuldiga).

Keskmise kiiruse (tõmbevõimsuse) valiku nupp – nupp vilgub, kui on aktiveeritud õhupuhasti viivitusega väljalülitus (ainult kaugjuhtimispuldiga).

Väikese kiiruse (tõmbevõimsuse) valiku nupp – selle nupu vilkumine näitab, et on vaja pesta rasvafiltrit.

Nupp vilgub, kui on aktiveeritud õhupuhasti viivitusega väljalülitus (ainult kaugjuhtimispuldiga).

Seadme mootori väljalülitamise (OFF) nupp (ooterežiim)

Filtrite küllastumise näidikud

Õhupuhasti näitab regulaarsete ajavahemike järel, et filtreid on vaja hooldada.

Nupp rasvafiltri hooldamiseks.

Põleb pidevalt: vaja on hooldada.

Nupp

Vilgub: vaja on hooldada aktiivsöefiltrit.

Märkus: filtrite küllastumise hoiatust on näha esimese minuti jooksul pärast õhupuhasti väljalülitamist – selle aja jooksul toimub filtrite küllastumise näidikute ennistamine.

Filtrite küllastumise näidikute ennistamine:

Vajutada pikalt nuppu

Aktiivsöefiltri küllastumise näidiku aktiveerimine

Märkus: seda toimingut tehakse, kui õhupuhasti on välja lülitatud.

See näidik on tavaliselt desaktiveeritud. Vajutada pikalt

nuppu MAX, et funktsioon aktiveerida: nupp hakkab pidevalt põlema.

Funktsiooni desaktiveerimiseks vajutada nuppu pikalt: nupp hakkab vilkuma.

Automaatne töötamine (sensor), ühendus SNAP®-i ja pliidiplaadiga Elica

Tähelepanu! Öhupuhasti õige töötamine sõltub automaatse töötamise parameetrite seadistamisest (vt vastav lõik).

Automaatne töötamine (sensor)

Vajutada nuppu

(keskmine LED-tuli c hakkab

heledalt põlema

Õhupuhasti hakkab tööle kõige sobivamal kiirusel toiduvalmistamisest tingitud suitsude mõjul, mille on tuvastanud õhupuhasti varustusse kuuluv sensor.

Õhupuhasti automaatne töötamine SNAP®-iga

Vajutada nuppu põlema, näidates,

(LED-tuled a ja b hakkavad oranžilt põlema) – õhupuhasti on valmis töötama

automaatselt SNAP®-iga

Märkus: SNAP® on abistav sissetömbeseade, mis töötab koos õhupuhastiga. Lisateabe saamiseks vt SNAP®-iga kaasasolevat käsiraamatut.

Õhupuhasti automaatne töötamine koos pliidiplaadiga Elica

Õhupuhasti töötamine sõltub ka pliidiplaadi kasutusest.

(LED-tuled c ja d hakkavad heledalt

põlema), näidates, et õhupuhasti on valmis automaatselt koos pliidiplaadiga töötama, mistõttu õhupuhasti töötamine sõltub ka pliidiplaadi kasutusest.

Märkus: automaatne töötamine koos pliidiplaadiga on võimalik ainult teatavate pliidiplaatide puhul; täiendava teabe saamiseks võtke ühendust ametliku müüja või volitatud tehnilise hoolduse keskusega.

Õhupuhasti automaatne töötamine SNAP®-i ja pliidiplaadiga Elica

Vajutage nuppu (LED-tuled a, b ja e hakkavad põlema oranžina), et näidata, et õhupuhasti on valmis automaatselt pliidiplaadi ja SNAP®-iga töötama.

Automaatse töötamise parameetrite seadistamine

Märkus: kõik allpool toodud kalibreerimise, valimise, reguleerimise ja ühendamise toimingud on võimalikud väljalülitatud (OFF) õhupuhastiga.

Parameetrite seadistamine toimub korrapäraselt ja automaatselt iga kord, kui õhupuhasti ühendatakse elektrivõrku (näiteks esmakordsel paigaldamisel või pärast elektrikatkestust), või käsitsi.

Käsitsi seadistamine

Käsitsi seadistage juhul, kui märkate, et automaatne töötamine ei toimi rahuldavalt, ja tingimusel, et köögis on püsivad keskkonna tavatingimused.

Käsitsi seadistamine näeb ette järgmist.

• õhupuhasti kalibreerimine: • pliidiplaadi valik. - Ühendus õhupuhasti ja pliidiplaadi vahel (kui on olemas sobiv pliidiplaat). - Ühendus õhupuhasti ja SNAP® vahel (kui on olemas SNAP®).

Õhupuhasti kalibreerimine

Vajutada pikalt nuppu , kõik nupu LED-tuled vilguvad, näidates, et kalibreerimine on alanud. Kalibreerimisprotsess kestab umbes viis minutit.

Pliidiplaadi valimine

Vajutada pikalt korraga nuppe 1 ja 2 nupud 1 2 3 hakkavad viis sekundit vilkuma.

Selle aja jooksul vajutada

nuppu 1 gaasipliidiplaadi puhul;

nuppu 2 elektripliidiplaadi puhul; nuppu 3 induktsioonpliidiplaadi puhul.

Valitud nupp jääb põlema, näidates tehtud valikut. Kümne sekundi pärast vilgub nupp lühidalt, näidates, et tehtud valik on registreeritud.

Õhupuhasti ja pliidiplaadi ühendamine (kui on olemas sobiv pliidiplaat).

a. Ühendada õhupuhasti ja pliidiplaat samaaegselt. b. Õhupuhasti toob kuuldavale kaks katkendlikku helisignaali (piiksu), näidates, et on valmis vastu võtma pliidiplaadi ühendumissignaali. c. Ühendumiskatsed pliidiplaadiga kestavad viis minutit – selle aja jooksul toob õhupuhasti kuuldavale kolm järjestikust helisignaali (piiksu), näidates, et ühendus pliidiplaadiga on loodud. d. Pliidiplaadiga loodud ühenduse kontrollimine:

vajutada nuppu Ⓢ (LED-tuled c-d hakkavad heledalt põlema Ⓢ).

Kui õhupuhasti ja pliidiplaadi vahelise ühenduse loomine ei õnnestunud, toimida järgmiselt:

õhupuhasti elektrivõrgust lahutada ja sellega uuesti ühendada vähemalt viis korda 30 sekundi jooksul.

Korrata eespool kirjeldatud toiminguid a, b, c ja d.

Ühendus õhupuhasti ja SNAP®-i vahel (kui on olemas SNAP®).

Õhupuhasti ja SNAP®-i ühendumine on automaatne. See ei eelda mingisugust ettevalmistavat tegevust.

Kaugjuhtimispult

Tähelepanu, mõningad kaugjuhtimispuldi funktsioonid töötavad ainult osade äratõmbekapi mudelitel.

Kaugjuhtimispuldi ühitamine:

Hoidke kapi sisselülitamise ajal nuppe T2 ja T5 pikalt all. Toimunud ühildumist on näha tömbekapil.

Kaugjuhtimispuldi funktsioonide kirjeldus

T1. OFF Nupp T2: Hajusvalguse reguleerimise ON/OFF nupp T3: Tõmbe kiiruse (võimsuse) kontroll T4 Küttepinna valguse reguleerimise ON/OFF nupp T5. Tõmbekapi ajastatud väljalülitamise ON/OFF nupp T6. Sensori ON/OFF nupp T7. Filtrite küllastumise märguande reseti nupp L3. Kaugjuhtimispuldi töötamise märgutuli

Märkus: soovitud funktsioonide valimiseks vajutage kergelt nuppu.

T1. OFF Nupp Tömbekapi väljalülitamiseks T2: Hajusvalguse reguleerimise ON/OFF nupp Vajutage hajusvalgustuse sisselülitamiseks. Intensiivsuse muutmiseks hoidke nuppu kauem all. Märkus: Hajusvalgus on olemas vaid mõningatel mudelitel.

T3: Tõmbe kiiruse (võimsuse) kontroll. Tõmbekiiruse vähendamiseks või suurendamiseks pöörake klahvi ringsuunaliselt päri- või vastupäeva. Nupp on jagatud sektoriteks ning soovitud tõmbekiiruse saamiseks võib vajutada ka otse vastavale sektorile:

T3a: Kiirus 1 (madal tõmme)

T3b: Kiirus 2 (keskmine tõmme)

T3c: Kiirus 3 (tugev tõmme)

T3d: Kiirus 4 (intensiivne tõmme)

T4 Küttepinna valguse reguleerimise ON/OFF nupp Vajutage küttepinna valgustuse sisse- või väljalülitamiseks.

T5. Tõmbekapi ajastatud väljalülitamise ON/OFF nupp Ajastatud väljalülitamine toimub vastavalt programmeerimise hetkel olevale tõmbekapi kiirusele (võimsusele):

Kiirus 1 (madal tõmme): 20 minutit

Kiirus 2 (keskmine tõmme): 15 minutit

Kiirus 3 (tugev tõmme): 10 minutit

T6. Sensori ON/OFF nupp Hoidke pikemat aega all, et aktiveerida/deaktiveerida sensor, mis määrab automaatselt tömbamise intensiivsuse.

Märkus: Sensor on olemas vaid mõningatel mudelitel.

T7. Filtrite küllastumise märguande reseti nupp.

Kaugjuhtimispuldi hooldus

Kaugjuhtimispuldi puhastamine

Puhastage kaugjuhtimispulti pehme lapi ning neutraalse pH-tasemega ja abrasiividevaba puhastusvedelikuga.

Patarei vahetus

• Avage patareide ava.
• Asendage tühjad patareid kolme 1,5 V AAA tüüpi patareiga. Patareide asetamisel järgige tühimikus näidatud polaarsuste asetusi! • Sulgege patareisahtel.

Patareide kõrvaldamine

Patareid tuleb kõrvaldada kehtivate normide ja riiklike õigusaktide kohaselt. Keelatud on patareide panek olmeprügi hulka.

Patareid tuleb kõrvaldada turvalisel viisil.

Täpsema teabe saamiseks keskkonnakaitse, patareide taaskasutuse ja nende kõrvaldamise kohta pöörduge kohaliku jäätmekogumiskeskuse poole.

Hooldus

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Puhastamine

Õhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage AINULT neutraalse vedela

puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE

PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või

eespool toodud ettevaatusabinõude eiramisest tingitud võimalike mootorikahjustuste ja tulekahjude eest.

Rasvafilter

Joonis 26-31

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 28

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Aktiivsöefilter võib olla üks järgmistest:

- Pestav aktiivsöefilter

• MITTEPESTAV aktiivsöefilter

Pestav aktiivsöefilter

Söefiltrit võib iga kahe kuu tagant pesta sooja vee ja sobivate puhastusvahenditega või 65 °C juures nõudepesumasinas (nõudepesumasinas pesemise puhul laske läbi teha terve pesutsükkel, ilma et masinas oleks nõusid).

Eemaldage liigne vesi ilma filtrit kahjustamata, seejärel võtke välja plastkorpuses asuv matt ja pange 10 minutiks 100 °C ahju, et see lõplikult kuivaks.

Vahetage matti iga kolme aasta tagant või siis, kui riie on katki.

MITTEPESTAV aktiivsöefilter

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Paigaldamine

Kinnitage aktiivsöefilter kõigepealt tagantpoolt õhupuhasti metallkonksu külge, seejärel eestpoolt kahe nupuga.

Mahavõtmine

Eemaldage aktiivsöefilter, keerates nuppe, millega see on õhupuhasti külge kinnitatud, 90° võrra.

Pirnide vahetamine

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
