Vrsta izdelka	Prezračevalni ventilator
Model	BVX120WH (Bela, vlažnost/timer)
Premer	120 mm
Dimenzije (ŠxVxG)	Približno 120 x 120 x 100 mm
Teža	Približno 1,2 kg
Napajanje	220-240 V, 50 Hz, enofazno
Poraba energije	20 W
Pretok zraka	120 m³/h
Hitrost (RPM)	2100 vrt/min
Raven hrupa	Ni navedeno (običajno okoli 35-40 dB(A))
Možnosti montaže	Stena, strop, okno
Višina namestitve	Najmanj 2,3 m od tal
Zaščitni razred	Razred II (dvojna izolacija, ozemljitev ni potrebna)
Stopnja zaščite IP	Ni navedeno (uporabite ustrezne kabelske priključke)
Funkcija časovnika	Nastavljiv od 1 do 25 minut (privzeto ~3 min)
Senzor vlažnosti	Nastavljiv od 40% do 90% RH
Upravljanje	Bipolarno stikalo (napajalna napetost)
Najvišja temperatura okolice	40°C
Vzdrževanje	Očistite z vlažno krpo; brez bencina, benzena ali kemikalij
Varnostne funkcije	Dvojna izolacija, brez zemeljskega vodnika, potrebno bipolarno stikalo
Priloženi dodatki	Montažni komplet; zunanji pokrov ni priložen
Certifikati	Ustreza nacionalnim standardom

Pogosto zastavljena vprašanja - BVX120WH GORENJE

Kako namestim ventilator Gorenje BVX120WH?

Ventilator lahko montirate na steno, strop ali okno. Pred namestitvijo se prepričajte, da je napajanje izklopljeno. Uporabite priloženo montažno opremo in sledite navodilom v priročniku. Odvod zraka mora biti speljan ven ali v prezračevalni sistem stavbe.

Kakšne so električne zahteve za ta ventilator?

Ventilator deluje na 220-240 V, 50 Hz enofazno. Ima dvojno izolacijo (razred II), zato ozemljitev ni potrebna. Priključite prek bipolarnega stikala z minimalno razdaljo 3 mm na vseh polih. Uporabite kable s presekom vsaj 1 mm².

Kako nastavim časovnik na BVX120WH?

Časovnik je nastavljiv od 1 do 25 minut. Privzeta zakasnitev je približno 3 minute. Za pravilno povezavo na priključek T si oglejte shemo ožičenja. Natančen način nastavitve je opisan v priročniku.

Kako deluje senzor vlažnosti?

Senzor vlažnosti vklopi ventilator, ko relativna vlažnost preseže nastavljeno raven (nastavljivo od 40% do 90%). Ima tudi časovnik za zakasnitev izklopa po padcu vlažnosti. Ta model (BVX120WH) vključuje tako senzor vlažnosti kot časovnik.

Ali lahko ta ventilator uporabljam v kopalnici?

Da, ventilator je primeren za kopalnice zaradi senzorja vlažnosti. Prepričajte se, da je nameščen vsaj 2,3 m od tal in dovolj daleč od prh, da se izognete neposrednemu stiku z vodo. Ventilator ni vodotesen; ne pršite vode neposredno nanj.

Kako očistim ventilator?

Pred čiščenjem izklopite ventilator in odklopite napajanje. Uporabite vlažno krpo. Ne uporabljajte bencina, benzena ali močnih kemikalij. Izogibajte se vodi na električnih komponentah, kot so stikalo ali motor. Delov ne potapljajte v vodo nad 60°C.

Kakšna je najvišja sobna temperatura za delovanje?

Najvišja dovoljena temperatura okolice je 40°C. Ventilatorja ne uporabljajte v zelo vročih okoljih.

Ali ventilator potrebuje ozemljitev?

Ne, ventilator ima dvojno izolacijo (razred II) in ne potrebuje ozemljitve. Vendar mora biti priključen prek bipolarnega stikala z 3 mm kontaktno razdaljo.

Kaj naj storim, če ventilator ne deluje?

Preverite, ali je napajanje priključeno prek bipolarnega stikala in ali je stikalo vklopljeno. Preverite, ali napetost ustreza navedbam na tablici. Če še vedno ne deluje, izklopite napajanje in se obrnite na usposobljenega električarja ali servisni center.

Ali lahko s tem ventilatorjem uporabim zunanji senzor gibanja?

Da, izbirni modul senzorja gibanja BV MSS lahko uporabite za vklop ventilatorja ob zaznavi gibanja. Ima nastavljivo občutljivost od 1 do 5 metrov in zakasnitev časovnika.

NAVODILA ZA UPORABO BVX120WH GORENJE

V njih boste našli veliko koristnih nasvetov o pravilni uporabi in vzdrževanju ventilatorja.

VARNOSTNA OPOZORILA

1. Odstranite embalažo in se prepričajte, da je naprava nepoškodovana. V primeru dvoma se posvetuje s servisnim centrom.

Embalažo shranite izven dosega otrok in invalidnih oseb.

1. Naprava se lahko uporablja samo za aplikacije, katere so navedene v teh navodilih.

2. MONTAŽA

Naprava je lahko nameščena na strop, zid ali okno. Za namestitev uporabite priloženo opremo. Izpih ventilatorja mora biti speljan izven prostora oziroma v prezračevalni sistem objekta.

Montažo mora izvesti strokovno usposobljena oseba.

1. ELEKTRIČNA PRIKLJUČITEV

Motor ventilatorja mora biti priključen na enofazno napajalno napetost, kot je navedeno na napisni tablici. Priključki za stikalo se nahajajo na ohišju ventilatorja. Za zagotovitev primerne IP zaščite uporabite primerne spoje električnih vodnikov. Ventilator mora biti fiksno nameščen in priključen z električnimi vodniki minimalnega preseka 1 mm ^2 . Ventilator ne potrebuje ozemljitvenega vodnika, saj je specificiran kot naprava z dvojno izolacijo (klasa 2).

Napravo naj priključi na napajanje strokovno usposobljen električar.

Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

Naprave se ne dotikajte z vlažnimi oziroma mokrimi rokami!

Naprave se ne dotikajte, kadar ste bosi!

1. Pred čiščenjem oziroma vzdrževanjem naprave izključite omrežno napajanje s pomočjo dvopolnega stikala oziroma izključite vtikač.

2. V primeru okvare ali nepravilnega delovanja napravo izključite in v njo ne posegajte. V primeru potrebnih popravil se obrnite na servisni center. Vedno zahtevajte originalne rezervne dele.

3. Kadar naprave ne uporabljate jo izključite iz električnega napajana.

4. Maksimalna dovoljena temperatura prostora, kjer je naprava nameščena znaša 40°C.

5. Naprave naj brez nadzora ne uporabljajo otroci, invalidne osebe oziroma osebe z zmanjšanimi psihofizičnimi sposobnostmi.

Otroci morajo biti vedno nadzorovani, da se ne igrajo z napravo.

1. Naprave ne uporabljajte v bližini vnetljivih snovi oziroma njihovih hlapov (bencin, alkohol, insekticidi)

2. Preprečite dotok dimnih plinov v prostor v primeru nameščenih naprav z odprto zgorevalno komoro.

3. Ne predeljujte naprave.

4. Naprave ne izpostavljajte vremenskih vplivom (dež, sonce, itd).

5. Redno pregledujte napravo. V primeru najdenih nepravilnosti prenehajte z uporabo naprave.

6. V primeru padca naprave oziroma močnejšega udarca naj napravo pregleda strokovno usposobljena oseba.

7. Prostor, kjer je ventilator nameščen mora zagotavljati zadostno količino nadomestnega zraka za učinkovito delovanje.

8. Ne pokrivajte senzorja vlage oziroma senzorja gibanja.

MODELI

- Standardni modeli

Ta model se vklaplja oziroma izklaplja s pomočjo stikala napajalne napetosti. Modeli: V-100, V-200, V-300, BVN ____ W, BVX ____ W,...

- Model s časovnikom (T – timer)

Ta model je opremljen s časovnikom, kateri omogoča, da ventilator deluje po izklopu stikala. Tovarniška nastavitev časovne zakasnitve znaša okoli 3 minute. Časovnik je možno nastaviti v območju med 1 minuto in 25 minutami.

Modeli: BVX ____ WT, BVX ____ ST.

- Model s senzorjem vlage (H – humidity)

Ta model je opremljen s senzorjem vlage, ki se vključi, će relativna vlaga v prostoru preseže prednastavljeno vrednost. Možnost nastavitve znaša med 40% in 90%. Prav tako je ta model opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami.

Modeli: BVX WH, BVX WT.

- Modul s senzorjem gibanja za vklop ventilatorjev Gorenje

Modul je opremljen s infrardečim senzorjem, kateri vključi ventilator v primeru zaznane osebe v prostoru. Občutljivost zaznavanja oseb je možno nastaviti med 1 m in 5 m. Tudi ta modul je opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami.

Model: BV MSS.

OPOMBA: Električno priključitev naj izvede strokovno usposobljen električar.

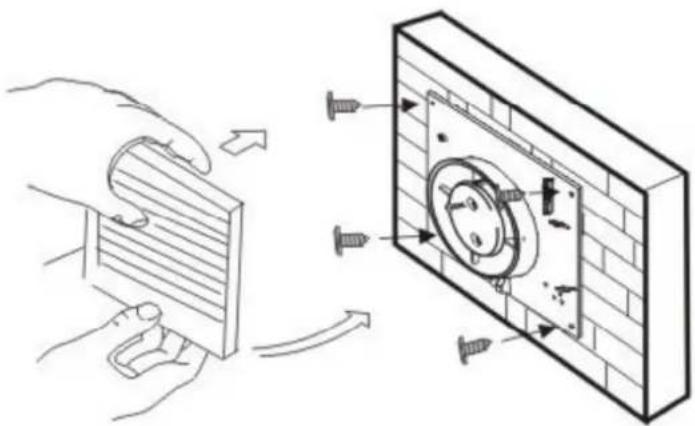

MONTAŽA NA ZID

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.
2. Preverite, da v steni ni vodnih ali električnih napeljav, potem pripravite luknjo ustrezne velikosti. Kanal mora biti rahlo nagnjen proti zunanji steni. Na ta način je omogočen odvod morebitne deževnice. Naredite luknjo in pred prikliučityvijo počakaite, da se utrdi.
3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steno in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtajte luknje.
4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.
5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.
6. Namestite nazaj sprednji pokrov in zunanje zapiralo (zunanje zapiralo ni priloženo).

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da na oknu ni ovir, kot so okenski okvirji, spoji. Zagotovite dovolj prostora za ohišje.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steklo, označite potreben izrez in izrežite potrebno odprtino.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Uporabite primerno lepilo za fiksiranje ohišja ventilatorja ob steklo.

7. Namestite nazaj sprednji pokrov ventilatorja.

MONTAŽA NA STROP

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Izberite ustrezno lokacijo za ventilator ter izrežite primerno odprtino.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na strop in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtajte luknje.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na strop.

6. Namestite nazaj sprednji pokrov.

7. Izpih ventilatorja je potrebno speljati izven objekta s pomočjo ventilacijskih cevi. Namestite zunanje zapiralo (ni priloženo).

1. Ventilatorji imajo dvojno izolacijo in ne potrebujejo ozemljitve.

2. Pri ventilatorjih, montiranih na pregradne stene je potrebno paziti, da ne pride do vračanja plinov v prostor iz naprav aparatov za ogrevanje ali drugih aparatov.

3. L - priključite na fazni vodnik.

1. Pred čiščenjem ventilator izključite.
2. Za čiščenje ne uporabljajte bencina, benzola ali katerihkoli drugih kemikalij.
3. Pazite, da voda ne pride v stik z električnimi deli, kot je stikalo ali motor.
4. Ne potapljajte lopatic ali drugih delov, izdelanih iz umetnih smol, v vodo, ki ima več kot 60°C.
5. Ventilatorja ne izpostavljajte visokim temperaturam in direktni sončni svetlobi.

LASTNOSTI

MODEL	NAPETOST (V/Hz)	HITROST (vrt./min.)	PRETOK ZRAKA ( m^3/h )	MOČ (W)	VELIKOST (mm)
Pretok 100 220-240/50 2450		100 15 100
Pretok 200 220-240/50 2250		195 20 120
Pretok 300 220-240/50 1450		320 25 150
Diameter 100, bela barva	220-240/50 2300 70 15 100
Diameter 100, bel z časovnikom	220-240/50 2300 70 15 100
Diameter 120, bel z časovnikom / senzorjem vlage	220-240/50 2100 120 20 120
Diameter 150, alu z časovnikom / senzorjem vlage	220-240/50 1600 210 25 150
BV MSS* 220-240/50 / / / /

*Opcijski senzor gibanja za vklop ventilatorjev Gorenje

English

BVN ____ W, BVX ____ W, BVX ____ WT, BVX ____ ST, BVX ____ WH, BVX ____ SH, BV MSS

Pročitajte ove upute

U njima ćete pronaći puno korisnih savjeta o pravilnoj uporabi i održavanju ventilatora.

SIGURNOSNA UPOZORENJA

1. Uklonite ambalažu i provjerite je li uređaj neoštećen. Ako niste sigurni, posavjetujte se sa servisnim centrom.

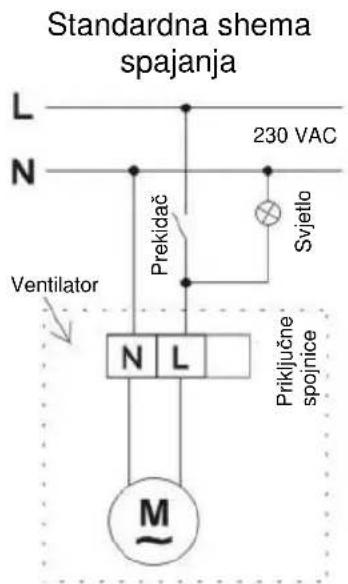

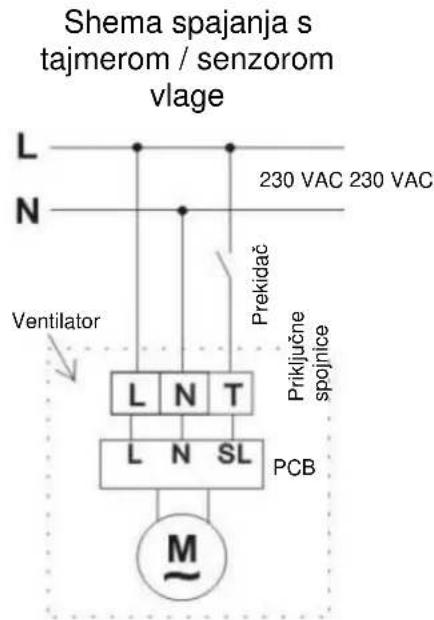

Električne sheme spajanja

Sa svjetlom:

Bez svjetla:

ODRŽAVANJE
