Tip produs	Ventilator de ventilație
Model	BVX120WH (Alb, Umiditate/Temporizator)
Diametru	120 mm
Dimensiuni (LxAxP)	Aproximativ 120 x 120 x 100 mm
Greutate	Aproximativ 1.2 kg
Alimentare	220-240 V, 50 Hz, Monofazat
Consum putere	20 W
Debit aer	120 m³/h
Viteză (RPM)	2100 rpm
Nivel zgomot	Nespecificat (de obicei aproximativ 35-40 dB(A))
Opțiuni montare	Pereche, Tavan, Fereastră
Înălțime instalare	Minim 2,3 m de la podea
Clasă protecție	Clasa II (Izolație dublă, fără împământare)
Grad de protecție IP	Nespecificat (utilizați fitinguri de cablu corespunzătoare)
Funcție temporizator	Ajustabil 1 până la 25 de minute (implicit ~3 min)
Senzor de umiditate	Ajustabil 40% până la 90% RH
Control	Întrerupător bipolar (tensiunea de alimentare)
Temperatură max. ambiantă	40°C
Întreținere	Curățați cu o cârpă umedă; fără benzină, benzen sau substanțe chimice
Caracteristici de siguranță	Izolație dublă, fără fir de pământ, întrerupător bipolar necesar
Accesorii incluse	Kit de montare; capac exterior nu este furnizat
Certificări	Conforme cu standardele naționale

Întrebări frecvente - BVX120WH GORENJE

Cum instalez ventilatorul Gorenje BVX120WH?

Ventilatorul poate fi montat pe perete, tavan sau fereastră. Asigurați-vă că alimentarea este deconectată înainte de instalare. Utilizați echipamentul de montare furnizat și urmați instrucțiunile din manual. Exhaustia trebuie evacuată în exterior sau în sistemul de ventilație al clădirii.

Care sunt cerințele electrice pentru acest ventilator?

Ventilatorul funcționează pe 220-240 V, 50 Hz monofazat. Are izolație dublă (Clasa II), deci nu este necesar fir de pământ. Conectați printr-un întrerupător bipolar cu un decalaj minim de 3 mm în toate polii. Utilizați cabluri cu secțiunea transversală de cel puțin 1 mm².

Cum setez temporizatorul pe BVX120WH?

Temporizatorul este reglabil de la 1 la 25 de minute. Întârzierea implicită este de aproximativ 3 minute. Consultați schema electrică pentru conectarea corectă la terminalul T. Metoda exactă de reglare este descrisă în manual.

Cum funcționează senzorul de umiditate?

Senzorul de umiditate activează ventilatorul atunci când umiditatea relativă depășește un nivel presetat (reglabil de la 40% la 90%). Are și un temporizator pentru a întârzia oprirea după ce umiditatea scade. Acest model (BVX120WH) include atât senzor de umiditate, cât și temporizator.

Pot folosi acest ventilator într-o baie?

Da, ventilatorul este potrivit pentru băi datorită senzorului de umiditate. Asigurați-vă că este instalat la cel puțin 2,3 m de podea și suficient de departe de dușuri pentru a evita contactul direct cu apa. Ventilatorul nu este impermeabil; nu pulverizați apă direct.

Cum curăț ventilatorul?

Opriți ventilatorul și deconectați alimentarea înainte de curățare. Folosiți o cârpă umedă. Nu utilizați benzină, benzen sau substanțe chimice dure. Evitați să udați componentele electrice precum întrerupătorul sau motorul. Nu scufundați piesele în apă la peste 60°C.

Care este temperatura maximă a încăperii pentru funcționare?

Temperatura maximă permisă a mediului ambiant este de 40°C. Nu utilizați ventilatorul în medii foarte calde.

Are ventilatorul nevoie de împământare?

Nu, ventilatorul are izolație dublă (Clasa II) și nu necesită fir de pământ. Totuși, trebuie conectat printr-un întrerupător bipolar cu un decalaj de contact de 3 mm.

Ce trebuie să fac dacă ventilatorul nu pornește?

Verificați dacă alimentarea este conectată prin întrerupătorul bipolar și dacă întrerupătorul este pornit. Verificați dacă tensiunea corespunde cu plăcuța cu date tehnice. Dacă tot nu funcționează, opriți alimentarea și contactați un electrician calificat sau centrul de service.

Pot folosi un senzor de mișcare extern cu acest ventilator?

Da, modulul opțional de senzor de mișcare BV MSS poate fi utilizat pentru a porni ventilatorul atunci când se detectează mișcare. Are sensibilitate reglabilă de la 1 la 5 metri și o întârziere cu temporizator.

MANUAL DE UTILIZARE BVX120WH GORENJE

Înainte de a folosi dispozitivul pentru prima oară, vă rugăm citiți cu atenție aceste instrucțiuni și păstrați-le pentru utilizări ulterioare.

VENTILATOR

INSTRUCTIUNI DE FOLOSIRE ŞI INSTALARE

Vă rugăm citiți aceste instrucțiuni

Acestea conțin multe sfaturi utile cu privire la utilizarea corectă și întreținerea ventilatorului.

AVERTIZĂRI DE SIGURANȚĂ

1. Îndepărtați ambalajul și asigurați-vă că dispozitivul nu este deteriorat. În cazul în care nu sunteti siguri, consultați centrul de service.

Nu păstrați ambalajul la îndemâna copiilor și a persoanelor cu dizabilități.

1. Dispozitivul poate fi utilizat numai în scopurile specificate în aceste instructiuni.

2. INSTALARE

Dispozitivul poate fi montat pe tavan, perete sau fereastră. Utilizați echipamentul de montare atașat. Țeava de evacuare a ventilatorului trebuie să aibă aerisirea în afara camerei sau în sistemul de ventilație al clădirii.

Instalarea trebuie efectuată de către personal calificat.

1. CONEXIUNI ELECTRICE

Motorul ventilatorului trebuie să fie conectat la o sursă monofazată de alimentare, conform indicațiilor de pe plăcuța de identificare. Conectorii pentru comutator se află pe carcasa ventilatorului. Pentru a asigura o protecție adecvată IP, utilizați accesorii adecvate pentru cabluri electrice. Ventilatorul trebuie să fie montat în siguranță și conectat cu cabluri electrice cu secțiune minimă de 1 mm². Ventilatorul nu are nevoie de cablu subteran, deoarece conform specificațiilor este un dispozitiv cu izolație dublă (clasa 2).

Dispozitivul trebuie să fie conectat la sursa de alimentare de către un electrician calificat.

Conectați cablul ventilatorului prin intermediul unui comutator bipolar care să aibă un spațiu minim de 3 mm în toți polii.

Dispozitivul trebuie să fie conectat în conformitate cu standardele naționale. Nu atingeti aparatul cu mâinile umede sau ude!

Nu atingeți aparatul atunci când sunteți desculți! Înainte de curățare sau de întreținere, opriți sursa de alimentare cu ajutorul comutatorului bipolar sau deconectați fișa.

1. În cazul unei defectiuni sau disfunctionalità, opriți aparatul și nu încercați să umblați la el. Dacă sunt necesare reparații, vă rugăm să contactați centrul service. Insistați întotdeauna să se folosească piese de schimb originale.

2. Atunci când aparatul nu este în uz, deconectați-l de la sursa de alimentare.

3. Temperatura maximă admisă a camerei în care este instalat aparatul este de 40 °C.

4. Dispozitivul nu trebuie utilizat nesupravegheat de către copii, persoane cu dizabilități sau persoane cu capacități reduse.

Copiii ar trebui să fie întotdeauna supravegheați pentru a nu se juca cu aparatul.

1. Nu utilizati dispozitivul în apropierea materialelor inflamabile sau a vaporilor acestora (benzină, alcool, insecticide).

2. Împiedicati fluxul de gaze arse în încăpere, în cazul dispozitivelor instalate, cu o cameră de ardere deschisă.

3. Nu modificati dispozitivul.

4. Nu expuneti aparatul la condiții meteorologice (ploaie, soare, etc).

5. Verificati dispozitivul în mod regulat. În caz în care identificati defecte, întrerupeți utilizarea aparatului.

6. În caz de cădere sau impact puternic, aparatul trebuie să fie verificat de către personal calificat.

7. Încăperea în care este instalat ventilatorul trebuie să fie ventilată adecvat pentru a asigura funcționarea eficientă.

8. Nu acoperiți senzorul de umiditate sau senzorul de mișcare.

MODELE

- Modele standard

Acest model este pornit/oprit cu ajutorul unui comutator de alimentare.

Modele: V - 100, V - 200, V - 300, BVN ____ W, BVX ____ W, ...

• Modelul cu timer (T - timer)

Acest model este echipat cu un temporizator care permite func ționarea ventilatorului după oprirea comutatorului. Timpul de întârziere implicită este de aproximativ 3 minute . Cronometrul poate fi setat de la 1 la 25 de minute.

Modele: BVX WT

- Model cu senzor de umiditate (H - umiditate)

Acest model este echipat cu un senzor de umiditate, care este activat atunci când umiditatea relativă din cameră depășește valoarea setată. Intervalul de reglare este între 40 % și 90 %. Acest model este, de asemenea, echipat cu un temporizator care permite amânarea opririi de la 1 la 25 de minute.

Modele : BVX WH.

- Modul cu un senzor de mișcare pentru a porni ventilatorul

Modulul este echipat cu un senzor infraroșu care pornește ventilatorul în cazul detectării unei persoane în cameră. Sensibilitatea la detectarea unei persoane poate fi setată între 1 și 5 m. Acest modul este echipat cu un temporizator care permite amânarea opririi de la 1 la 25 de minute.

Model: BV MSS.

AMPLASARE ŞI MONTARE

1. Montați ventilatorul la o înălțime cât mai mare. Înălțimea minimă este de 2,3 m de la sol.
2. Montați ventilatorul vizavi de principala sursă de aer care trebuie să fie schimbată, la cel putin 30 mm de la marginea peretelui și a tavanului.
3. Montați ventilatorul cât mai aproape posibil de sursa de vapori sau miros, dar destul de departe, pentru a nu putea fi atins de o persoană aflată în dus sau baje.
4. Dacă ventilatorul este instalat într-o cameră cu încălzire pe gaz, radiator electric, etc, instalatorul trebuie să se asigure că există suficient aer de înlocuire pentru a preveni ventilatorul să aspire tot aerul înapoi prin capac (capacul poate fi livrat ca echipament suplimentar).
5. Respectati legislatia natională în domeniul constructiilor.

AVERTISMENT: Înainte de instalare, sursa de alimentare trebuie să fie deconectată.

NOTĂ: Conexiunea electrică trebuie să fie realizată de către un electrician calificat.

MONTAREA PE PERETE

1. Înainte de conectarea la sursa de alimentare, asigurați-vă că tensiunea electrică corespunde valorii indicate pe plăcuta de identificare.
2. Asigurați-vă că nu există instalații de apă sau instalații electrice în perete, și apoi pregătiți o gaură de dimensiuni corespunzătoare. Canalul ar trebui să fie ușor înclinat spre peretele exterior, permitând astfel eventuala evacuare a apei de ploaje. Faceti o gaură și efectuati conexiunea.
3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe perete și marcați patru puncte pentru montare și pentru garnitura de etanșare. Realizați găurile cu un burghiu.
4. Conectați cablul ventilatorului cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toti polii.
5. Trageti cablul prin garnitura de etansare si fixati ventilatorul pe perete.
6. Puneti la loc capacul frontal și capacul exterior (capacul exterior nu este inclus).

1. Înainte de conectarea la sursa de alimentare, asigurați-vă că tensiunea electrică corespunde cu valoarea indicată pe plăcuta de identificare.

2. Verificați să nu existe obstacole pe fereastră, precum ramele ferestrelor, balamalele. Să existe suficient spatiu pentru amplasare.

3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe geam, marcati și tăjiati corespunzător.

4. Conectați cablul ventilatorului cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toți polii.

5. Trageti cablul prin garnitura de etansare si fixati ventilatorul pe perete.

6. Utilizați adezivul adecvat pentru fixarea carcasei ventilatorului pe suprafața de sticlă

7. Puneti la loc capacul frontal al ventilatorului.

MONTAREA PE TAVAN

1. Înainte de conectarea la sursa de alimentare, asigurați-vă că tensiunea electrică corespunde cu valoarea indicată pe plăcuta de identificare.

2. Selectati locul potrivit pentru ventilator si tăiati corespunzător.

3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe tavan și marcați patru puncte pentru montare și pentru garnitura de etanșare. Realizați găurile cu un burghiu.

4. Conectați cablul la ventilator cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toti polii.

5. Trageti cablul prin garnitura de etansare si fixati ventilatorul de tavan.

6. Puneti la loc capacul frontal.

7. Evacuarea ventilatorului trebuie să aibă aerisirea în afara clădiri prin conducte de ventilatie. Instalati capacul exterior (nu este furnizat).

1. Ventilatoarele au izolație dublă și nu necesită împământare.
2. Asigurați-vă că în ventilatoarele montate pe pereții despărțitori nu există gaze care se întorc în cameră de la aparate de încălzire sau orice alt tip de dispozitiv.
3. L - conectați cablul de fază
   N - conectați cablul neutru

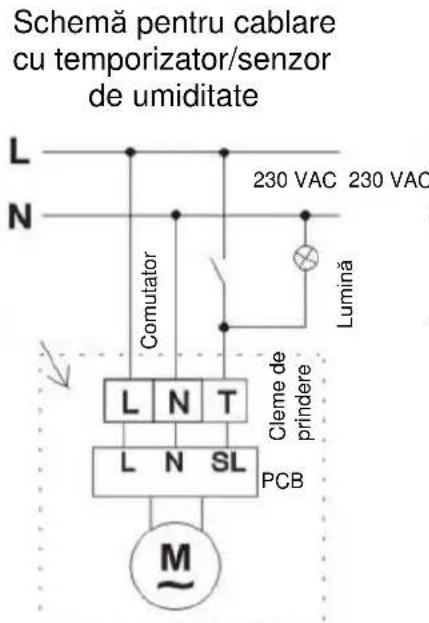

   T - faceți conexiunea electrică pentru lumină și comutator (ventilator cu temporizator sau ventilator cu senzor de umiditate)

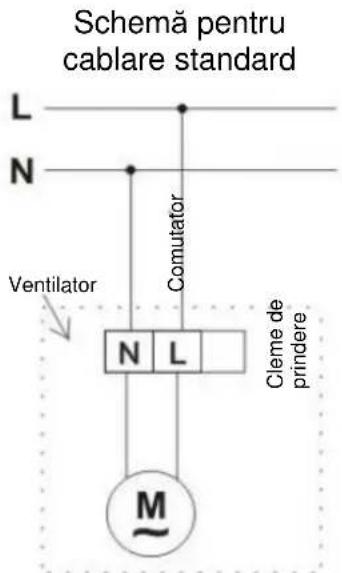

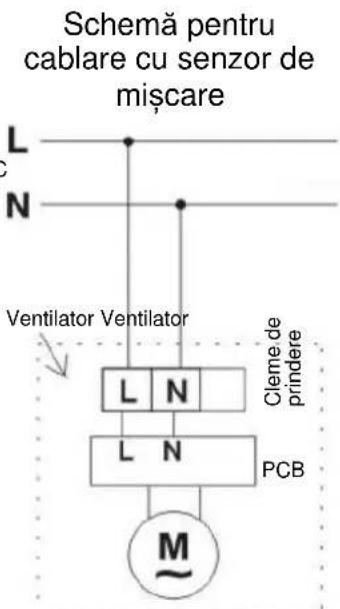

Scheme pentru cablare electrică

Cu lumină:

Fără lumină:

ÎNTRETINERE

1. Înainte de curățare, opriți ventilatorul.
2. Nu folosiți benzină, benzen sau alte produse chimice.
3. Asigurați-vă că apa nu intră în contact cu componentele electrice, cum ar fi comutatorul sau motorul.
4. Nu scufundati lame sau alte piese din rășini sintetice, în apă la o temperatură mai mare de 60° C.
5. Nu expuneți ventilatorul la temperaturi ridicate și la lumina directă a soarelui.

CARACTERISTICI

MODEL	TENSIUNE ELECTICĂ (V/Hz)	VITEZĂ (rot./min.)	FLUX DE AER (m3/h)	PUTERE (W)	DIMENSIUNE (mm)
Flux de aer 100	220-240/50 2450 100 15 100
Flux de aer 200	220-240/50 2250 195 20 120
Flux de aer 300	220-240/50 1450 320 25 150
Diametru 100 Alb	220-240/50 2300 70 15 100
Diametru 100 Alb cu temporizator	220-240/50 2300 70 15 100
Diametru 120 Alb cu senzor de umiditate/timer	220-240/50 2100 120 20 120
Diametru 150 Oțel inoxidabil cu senzor de umiditate/temp orizator	220-240/50 1600 210 25 150
BV MSS* 220-240/50 / / / /

* Senzor de mișcare optional pentru pornirea ventilatoarelor Gorenje.

Slovensky(SK)

BVN____W, BVX____W, BVX____WT, BVX____ST, BVX____WH, BVX____SH, BV MSS
