Тип продукта	Вентилятор
Модель	BVX120WH (Белый, Влажность/Таймер)
Диаметр	120 мм
Размеры (ШxВxГ)	Приблизительно 120 x 120 x 100 мм
Вес	Приблизительно 1,2 кг
Электропитание	220-240 В, 50 Гц, однофазное
Потребляемая мощность	20 Вт
Расход воздуха	120 м³/ч
Скорость (об/мин)	2100 об/мин
Уровень шума	Не указан (обычно около 35-40 дБ(А))
Варианты монтажа	Стена, потолок, окно
Высота установки	Минимум 2,3 м от пола
Класс защиты	Класс II (двойная изоляция, заземление не требуется)
Степень защиты IP	Не указан (используйте соответствующие кабельные вводы)
Функция таймера	Регулируемый от 1 до 25 минут (по умолчанию ~3 мин)
Датчик влажности	Регулируемый от 40% до 90% относительной влажности
Управление	Двухполюсный выключатель (напряжение сети)
Максимальная температура окружающей среды	40°C
Обслуживание	Чистить влажной тканью; не использовать бензин, бензол или химикаты
Функции безопасности	Двойная изоляция, без провода заземления, требуется двухполюсный выключатель
Комплект поставки	Монтажный комплект; внешняя крышка не поставляется
Сертификация	Соответствует национальным стандартам

Часто задаваемые вопросы - BVX120WH GORENJE

Как установить вентилятор Gorenje BVX120WH?

Вентилятор можно монтировать на стену, потолок или окно. Перед установкой убедитесь, что электропитание отключено. Используйте прилагаемое монтажное оборудование и следуйте инструкциям в руководстве. Вытяжка должна выходить наружу или в вентиляционную систему здания.

Каковы электрические требования для этого вентилятора?

Вентилятор работает от 220-240 В, 50 Гц однофазного напряжения. Он имеет двойную изоляцию (класс II), поэтому провод заземления не требуется. Подключайте через двухполюсный выключатель с минимальным зазором 3 мм во всех полюсах. Используйте кабели сечением не менее 1 мм².

Как настроить таймер на BVX120WH?

Таймер регулируется от 1 до 25 минут. Задержка по умолчанию составляет около 3 минут. Обратитесь к схеме подключения для правильного соединения с клеммой T. Точный метод настройки описан в руководстве.

Как работает датчик влажности?

Датчик влажности включает вентилятор, когда относительная влажность превышает заданный уровень (регулируется от 40% до 90%). Он также имеет таймер для задержки отключения после снижения влажности. Эта модель (BVX120WH) включает как датчик влажности, так и таймер.

Можно ли использовать этот вентилятор в ванной?

Да, вентилятор подходит для ванных комнат благодаря датчику влажности. Убедитесь, что он установлен на высоте не менее 2,3 м от пола и достаточно далеко от душа, чтобы избежать прямого попадания воды. Вентилятор не водонепроницаем; не распыляйте воду прямо на него.

Как чистить вентилятор?

Перед чисткой выключите вентилятор и отключите питание. Используйте влажную ткань. Не используйте бензин, бензол или агрессивные химикаты. Избегайте попадания воды на электрические компоненты, такие как выключатель или двигатель. Не погружайте детали в воду с температурой выше 60°C.

Какова максимальная температура помещения для работы?

Максимально допустимая температура окружающей среды составляет 40°C. Не используйте вентилятор в очень жарких помещениях.

Требуется ли заземление для вентилятора?

Нет, вентилятор имеет двойную изоляцию (класс II) и не требует провода заземления. Однако он должен быть подключен через двухполюсный выключатель с зазором контактов 3 мм.

Что делать, если вентилятор не запускается?

Проверьте, что питание подключено через двухполюсный выключатель и что выключатель включен. Убедитесь, что напряжение соответствует паспортной табличке. Если это не помогает, отключите питание и обратитесь к квалифицированному электрику или в сервисный центр.

Можно ли использовать внешний датчик движения с этим вентилятором?

Да, опциональный модуль датчика движения BV MSS может использоваться для включения вентилятора при обнаружении движения. Он имеет регулируемую чувствительность от 1 до 5 метров и задержку таймера.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BVX120WH GORENJE

ВЕНТИЛЯТОР -ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

RUS

VENTILATOR - INSTRUCTIUNI DE FOLOSIRE ŞI INSTALARE

RO

VENTILÁTOR – NÁVOD PRE MONTÁŽ A POUŽITIE

SK

Slovenščina

BVN____W, BVX____W, BVX____WT, BVX____ST, BVX____WH, BVX____SH, BV MSS

Pred prvo uporabo klimatske naprave natančno preberite ta navodila ter jih shranite za nadaljnjo uporabo.

VENTILATOR

NAVODILA ZA MONTAŽO IN UPORABO

Прежде чем пользоваться устройством, внимательно прочитайте инструкцию и сохраните ее для дальнейшего использования.

ВЕНТИЛЯТОР

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

Прочитайте эту инструкцию

В ней содержится много полезных советов относительно надлежащего использования и обслуживания вентилятора. Соответствующие предупредительные меры с вашей стороны могут значительно сэкономить ваше время и средства в течение всего периода эксплуатации вентилятора.

ПРЕДОСТЕРЕЖЕНИЯ ОТНОСИТЕЛЬНО БЕЗОПАСНОСНОГО ИСПОЛЬЗОВАНИЯ

1. Распакуйте прибор и убедитесь, что он не поврежден. Если у вас возникли сомнения, обратитесь за консультацией в сервисный центр.

Храните упаковку в недоступном для детей и физически ограниченных людей месте.

1. Прибор можно использовать только по назначению, как указано в этой инструкции.

2. УСТАНОВКА

Прибор можно устанавливать на потолок, стену или окно. Используйте крепежное оборудование, входящее в комплект вентилятора. Вытяжное отверстие должно быть направлено за пределы помещения или в вентиляционную систему здания.

Установку вентилятора должен выполнять квалифицированный специалист.

1. ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

Двигатель вентилятора должен быть подключен к однофазному источнику питания, как указано в паспортной табличке. Соединители для выключателя находятся на корпусе вентилятора. Для обеспечения надлежащего уровня защиты IP используйте соответствующую арматуру для электрических кабелей. Вентилятор должен быть надежно установлен и соединен с электрическими кабелями с площадью поперечного сечения не менее 1 мм ^2 . Вентилятор не требует заземления, так как он оснащен двойной изоляцией (класса 2).

Прибор должен подключать к сети питания квалифицированный электрик.

Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

Прибор необходимо подключать в соответствии с местными стандартами.

Не дотрагивайтесь до прибора влажными или мокрыми руками!

Не дотрагивайтесь до прибора, если вы без обуви! Прежде чем производить очистку или обслуживание, выключите питание прибора при помощи биполярного выключателя или отключите его от электросети.

1. В случае возникновения неисправностей или ненадлежащего функционирования выключите прибор и не пытайтесь отремонтировать его самостоятельно. Если необходим ремонт, обратитесь в сервисный центр. Всегда используйте только оригинальные запасные детали

2. Если вы не пользуетесь прибором, отключите его от электросети.

3. Максимально допустимая температура воздуха в комнате, где установлен прибор, составляет 40 °C.

4. Прибор не должен использоваться детьми, инвалидами или лицами с ограниченными физическими возможностями без присмотра.

Дети нуждаются в постоянном присмотре, чтобы быть уверенными, что они не играют с прибором.

1. Не используйте прибор вблизи от легковоспламеняющихся материалов или их испарений (таких, как бензин, спирт, инсектициды).

2. Примите меры для предотвращения притока продуктов сгорания в комнату в случае наличия приборов с открытой камерой сгорания.

3. Не изменяйте конструкцию прибора.

4. Не подвергайте прибор воздействию неблагоприятных погодных условий (таких, как дождь, солнце и т. п.).

5. Регулярно осматривайте прибор. При выявлении дефектов прекратите его использование.

6. В случае падения или сильного удара прибор должен проверить квалифицированный специалист.

7. В помещение, где установлен вентилятор, должно поступать достаточное количество воздуха для надлежащего функционирования прибора. Не закрывайте датчики влажности и движения.

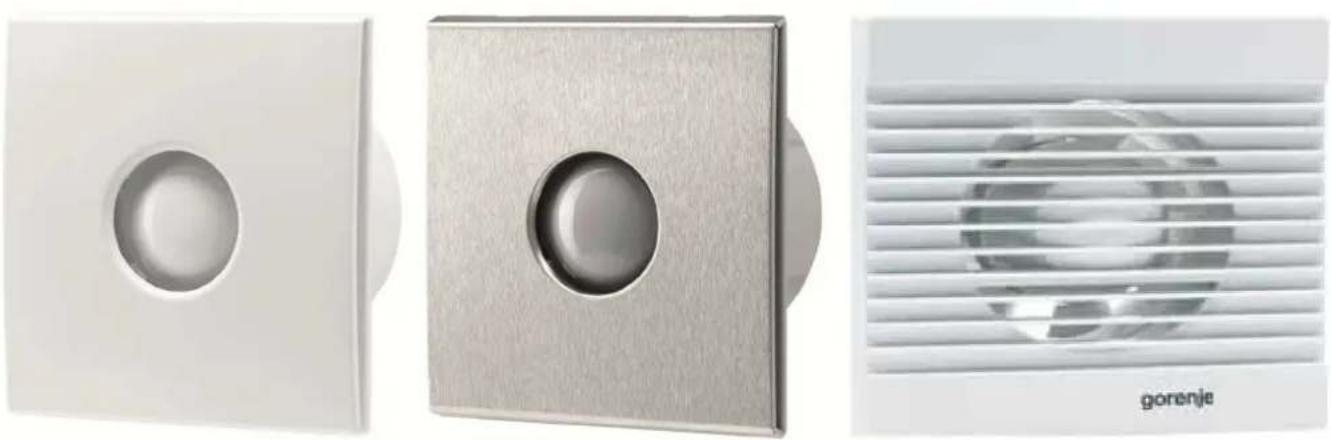

МОДЕЛИ

• Стандартные модели

Эта модель включается и выключается при помощи выключателя питания.

Модели: V-100, V-200, V-300, BVN ____ W, BVX ____ W ...

• Модель с таймером (Т — таймер)

Эта модель вентилятора оборудована таймером, благодаря которому вентилятор может продолжать работать после его выключения при помощи выключателя. Предварительно настроенное время задержки выключения составляет около 3 минут. Таймер можно настроить в диапазоне от 1 до 25 минут.

Модели: BVX WT

• Модель с датчиком влажности (Н — влажность)

Эта модель оборудована датчиком влажности, который срабатывает, когда относительная влажность в комнате превышает заданное значение. Диапазон настройки составляет от 40 до 90 %. Эта модель также оборудована таймером, который обеспечивает задержку выключения питания в диапазоне от 1 до 25 минут.

Модели: BVX WH.

• Модуль с датчиком движения, включающий вентилятор

Модуль оборудован инфракрасным датчиком, который включает вентилятор, если в комнате находится человек. Расстояние выявления присутствия человека можно настраивать в диапазоне от 1 до 5 м. Этот модуль оборудован таймером, который обеспечивает задержку выключения питания в диапазоне от 1 до 25 минут.

Модель: BV MSS.

РАЗМЕЩЕНИЕ И УСТАНОВКА

1. Устанавливайте вентилятор как можно выше в комнате. Минимальная высота должна составлять 2,3 м от пола.
2. Устанавливайте вентилятор напротив основного источника воздуха, который необходимо выводить из комнаты, на расстоянии не менее 30 мм от края стены и потолка.
3. Устанавливайте вентилятор как можно ближе к источнику испарения или запаха, однако достаточно далеко, чтобы человек, принимающий душ или ванну, не мог до него случайно дотронуться.
4. При установке вентилятора в помещении с газовым отоплением, электрическими отопительными приборами и т. п. установщик должен убедиться, что в комнате достаточно компенсационного воздуха, чтобы предотвратить всасывание вентилятором воздуха в обратном направлении через колпак (вентилятор может дополнительно комплектоваться колпаком).
5. Соблюдайте нормы местного строительного законодательства.

ВНИМАНИЕ! Прежде чем устанавливать вентилятор, убедитесь в том, что он выключен из сети питания.

ПРИМЕЧАНИЕ. Подключение вентилятора к электросети должен выполнять квалифицированный электрик.

УСТАНОВКА НА СТЕНЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжения сети соответствует величине, указанной на паспортной табличке вентилятора.
2. Убедитесь в том, что в нужном участке стены не проложены трубы системы водоснабжения или кабели электропроводки, а затем сделайте отверстие необходимого размера. Канал должен быть расположен под небольшим наклоном к внешней стене, чтобы избежать попадания в него дождевой воды. Сделайте отверстие и подождите, пока уляжется пыль, прежде чем выполнять подключение.
3. Снимите переднюю крышку вентилятора. Разместите вентилятор на стене и обозначьте в четырех местах точки для его установки и кабельного ввода. Просверлите отверстия.
4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.
5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на стене.
6. Установите на место переднюю крышку и внешний колпак (внешний колпак в состав комплекта не входит).

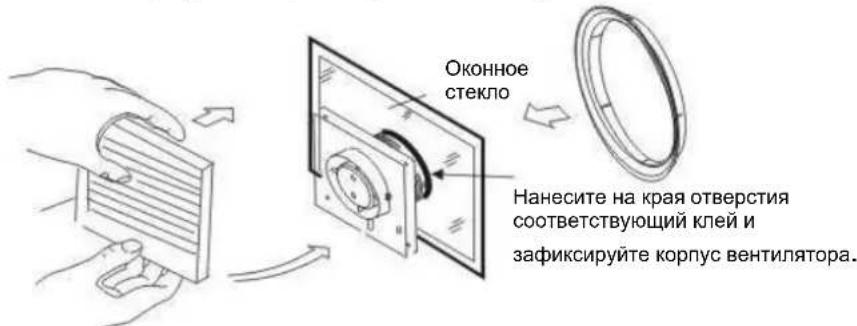

УСТАНОВКА НА ОКОННОМ СТЕКЛЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжение сети соответствует величине, указанной на паспортной табличке вентилятора.

2. Убедитесь в том, что в месте установки на окне нет препятствий, таких как оконные рамы, соединения. Отведите достаточно места для корпуса вентилятора.

3. Снимите переднюю крышку вентилятора. Разместите вентилятор на оконном стекле, обозначьте и прорежьте необходимые отверстия.

4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на стене.

6. Используйте соответствующий клей для фиксации корпуса вентилятора на оконном стекле.

7. Установите на место переднюю крышку вентилятора

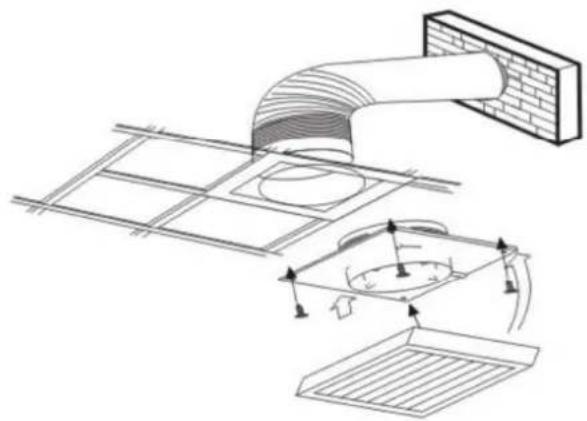

УСТАНОВКА НА ПОТОЛКЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжение сети соответствует величине, указанной на паспортной табличке вентилятора.

2. Выберите соответствующее место для вентилятора и вырежьте отверстие.

3. Снимите переднюю крышку вентилятора. Разместите вентилятор на потолке и обозначьте в четырех местах точки для его установки и место кабельного ввода. Просверлите отверстия.

4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на потолке.

6. Установите на место переднюю крышку

7. Вытяжное отверстие должно быть направлено за пределы здания через систему вентиляционных труб. Установите внешний колпак (в состав комплекта не входит).

ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

1. Вентиляторы оснашены двойной изоляцией и не требуют заземления.

2. При установке вентилятора на перегородках убедитесь в том, что в помещение не поступают газы от отопительных или любых других приборов.

3. L — подсоединение фазного провода

N — подсоединение нейтрального провода

T — подсоединение напряжения для освещения или для выключателя (вентилятор с таймером или вентилятор с датчиком влажности)

Схемы электропроводки

С освещением:

Без освещения:

ОБСЛУЖИВАНИЕ

1. Прежде чем чистить вентилятор, выключите его.
2. Не используйте для чистки бензин, бензол или другие химические вещества.
3. Избегайте контакта воды с электрическими узлами вентилятора, такими как выключатель и двигатель.
4. Не погружайте лопасти или другие детали вентилятора, изготовленные из синтетических смол, в воду, температура которой превышает 60 °C.
5. Не подвергайте вентилятор воздействию высоких температур и прямых солнечных лучей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	НАПРЯЖЕНИЕ(В/Гц)	СКОРОСТЬ(об./мин.)	РАСХОДВОЗДУХА(м3/час)	МОЩНОСТЬ(Вт)	РАЗМЕР(мм)
Расходвоздуха 100	220-240/50 24	50 100 15 100
Расходвоздуха 200	220-240/50 22	50 195 20 120
Расходвоздуха 300	220-240/50 14	50 320 25 150
Диаметр 100Белый	220-240/50 23	00 70 15 100
Диаметр 100Белый стаймером	220-240/50 23	00 70 15 100
Диаметр 120Белый сдатчикомвлажности /таймером	220-240/50 21	00 120 20 120
Диаметр 150Изнержавеющей стали сдатчикомвлажности /таймером	220-240/50 16	00 210 25 150
BV MSS* 220-240/50 / /		/	/

*Дополнительный датчик движения для установки на вентиляторах Gorenje
