BVX120WH - Nezaradené GORENJE - Bezplatný návod na obsluhu

Typ produktu	Ventilačný ventilátor
Model	BVX120WH (Biely, vlhkosť/časovač)
Priemer	120 mm
Rozmery (ŠxVxH)	Približne 120 x 120 x 100 mm
Hmotnosť	Približne 1,2 kg
Napájanie	220-240 V, 50 Hz, jednofázové
Príkon	20 W
Prietok vzduchu	120 m³/h
Rýchlosť (ot./min)	2100 ot./min
Hladina hluku	Nešpecifikované (zvyčajne okolo 35-40 dB(A))
Možnosti montáže	Stena, strop, okno
Výška inštalácie	Minimálne 2,3 m od podlahy
Trieda ochrany	Trieda II (dvojitá izolácia, nie je potrebné uzemnenie)
Stupeň krytia IP	Nešpecifikované (použite vhodné káblové armatúry)
Funkcia časovača	Nastaviteľný 1 až 25 minút (predvolene ~3 min)
Snímač vlhkosti	Nastaviteľný 40% až 90% RV
Ovládanie	Bipolárny spínač (napájacie napätie)
Maximálna teplota okolia	40°C
Údržba	Čistite vlhkou handričkou; nepoužívajte benzín, benzén ani chemikálie
Bezpečnostné prvky	Dvojitá izolácia, nie je potrebný uzemňovací vodič, vyžaduje sa bipolárny spínač
Súčasťou balenia	Montážna súprava; vonkajší kryt nie je súčasťou dodávky
Certifikácie	Vyhovuje národným normám

Často kladené otázky - BVX120WH GORENJE

Ako nainštalovať ventilátor Gorenje BVX120WH?

Ventilátor je možné namontovať na stenu, strop alebo okno. Pred inštaláciou sa uistite, že je napájanie odpojené. Použite dodané montážne vybavenie a postupujte podľa pokynov v návode. Výfuk musí byť odvádzaný von alebo do vetracieho systému budovy.

Aké sú elektrické požiadavky pre tento ventilátor?

Ventilátor pracuje na 220-240 V, 50 Hz jednofázové. Má dvojitú izoláciu (trieda II), takže nie je potrebný uzemňovací vodič. Pripojte cez bipolárny spínač s minimálnou medzerou 3 mm na všetkých póloch. Použite káble s prierezom najmenej 1 mm².

Ako nastaviť časovač na BVX120WH?

Časovač je nastaviteľný od 1 do 25 minút. Predvolené oneskorenie je približne 3 minúty. Pre správne pripojenie na svorku T si pozrite schému zapojenia. Presný spôsob nastavenia je popísaný v návode.

Ako funguje snímač vlhkosti?

Snímač vlhkosti aktivuje ventilátor, keď relatívna vlhkosť prekročí nastavenú úroveň (nastaviteľná od 40% do 90%). Má tiež časovač na oneskorenie vypnutia po poklese vlhkosti. Tento model (BVX120WH) obsahuje snímač vlhkosti aj časovač.

Môžem používať tento ventilátor v kúpeľni?

Áno, ventilátor je vhodný do kúpeľní vďaka snímaču vlhkosti. Uistite sa, že je nainštalovaný najmenej 2,3 m od podlahy a dostatočne ďaleko od sprch, aby sa zabránilo priamemu kontaktu s vodou. Ventilátor nie je vodotesný; nestriekajte naň vodu.

Ako čistiť ventilátor?

Pred čistením vypnite ventilátor a odpojte napájanie. Použite vlhkú handričku. Nepoužívajte benzín, benzén ani agresívne chemikálie. Zabráňte vniknutiu vody na elektrické súčasti, ako je spínač alebo motor. Neponárajte časti do vody s teplotou nad 60 °C.

Aká je maximálna izbová teplota pre prevádzku?

Maximálna povolená teplota okolia je 40 °C. Ventilátor nepoužívajte vo veľmi horúcom prostredí.

Vyžaduje ventilátor uzemnenie?

Nie, ventilátor má dvojitú izoláciu (trieda II) a nevyžaduje uzemňovací vodič. Musí však byť pripojený cez bipolárny spínač s medzerou 3 mm.

Čo robiť, ak ventilátor neštartuje?

Skontrolujte, či je napájanie pripojené cez bipolárny spínač a či je spínač zapnutý. Overte, či napätie zodpovedá štítku. Ak stále nefunguje, vypnite napájanie a kontaktujte kvalifikovaného elektrikára alebo servisné stredisko.

Môžem použiť externý pohybový senzor s týmto ventilátorom?

Áno, voliteľný modul pohybového senzora BV MSS je možné použiť na zapnutie ventilátora pri detekcii pohybu. Má nastaviteľnú citlivosť od 1 do 5 metrov a oneskorenie časovača.

NÁVOD NA OBSLUHU BVX120WH GORENJE

Pred použitím zariadenia prvýkrát, si prečítajte prosím starostlivo tieto pokyny a uschovajte ho pre budúce použitie.

VENTILÁTOR

NÁVOD PRE MONTÁŽ A POUŽITIE

Obsahujú veľa užitočných typov-pokynov pre správne použitie a údržbu ventilátora.

BEZPEČNOSTNÉ UPOZORNENIE

1. Odstraňte obal a uistite sa, že prístroj nie je poškodený. V prípade pochybností sa obráťte na servisné stredisko.

1. Prístroj môže byť používaný len pre aplikácie uvedené v tomto návode na obsluhu.

2. INŠTALÁCIA

Prístroj môže byť namontovaný na strop, steny alebo okná. Použite priložené montážne vybavenie. Výfuk ventilátor musí byť odvetraná von z miestnosti alebo do ventilačného systému budovy.

Inštalácia musí byť vykonaná kvalifikovaným personálom

1. ELEKTRICKÉ PRIPOJENIE

Motor ventilátora musí byť pripojený na jednofázové napájanie, ako je uvedené na typovom štítku. Konektory pre pripojenie sú umiestnené na kryte ventilátora. Aby bolo zaistená, správna IP ochrana, použite vhodné vybavenie pre elektrické káble. Ventilátor musí byť pevne uchytený a spojený s elektrickými káblami s minimálnym prierezom 1 mm2. Ventilátor nepotrebuje zemiaci vodič, ako je uvedené ale pripojenie s dvojitou izoláciou (trieda 2).

Prístroj musí byť pripojený k elektrickej sieti len kvalifikovaný elektrikár.

Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mat' minimálnu vzdialenost' 3 mm vo všetkých póloch.

Zariadenie musí byť pripojené v súlade s národnými normami.

Nedotýkajte sa prístroja vlhkými alebo mokrými rukami!

Nedotýkajte sa zariadenie pri naboso! Pred čistením alebo údržbou vypnite siet'ové napájanie pomocou bipolárneho spínača alebo vytiahnite zástrčku.

1. V prípade prelomenia alebo poruchy, vypnite prístroj a nerobte s ním. Ak sú potrebné opravy, prosím, kontaktujte serv. Vždy trvajte na originálnych náhradných dieloch.

2. Pokial' prístroj nepoužívate, odpojte ho od elektrickej siete.

3. Maximálna prípustná teplota v miestnosti, kde je zariadenie inštalované, je 40 °C.

4. Prístroj by nemal byt' používaný bez dozoru detmi, zdravotne postihnutými osobami a osôb s obmedzenou schopnosťou.

1. Nepoužívajte v blízkosti horľavých materiálov a ich výpary (benzín, alkohol, atd.)

2. Zabráňte vnikaniu spalín do miestnosti v prípade inštalovaných zariadení s otvorenou spaľovacou komorou.

3. Nevystavujte prístroj poveternostným vplyvom (dážď, slnko, atď).

4. Kontrolujte prístroj pravidelne. V prípade zistených závad, prestaňte prístroj používať.

5. V prípade pádu alebo silného nárazu, musí byť prístroj skontrolovaný kvalifikovaným personálom

6. Miestnosť, kde je ventilátor namontovaný musí mať dostatočný prísun vzduchu pre zaistenie efektívnej prevádzky.

7. Nezakrývajte snímač vlhkosti alebo pohybový senzor.

MODELY

- Štandardné modely

Tieto modely zapnút' / vypnút' pomocou prepínača na napájacie napätie Model: V-100, V-200, V-300, BVN ____ W, BVX ____ W, ...

• Model s časovačom(T-timer)

Tento model je vybavený časovačom, ktorý umožnuje prevádzku ventilátora po vypnutí. Predvolený čas je 3 minúty. Časovač je možné nastavit na rozsah od 1 do 25 minút.

Model: BVX ____ WT

• Modelsčidlomvlhkosti(H-vlhkost')

Tento model je vybavený čidlom vlhkosti, ktorá sa aktivuje, ked' relatívna vlhkost' vzduchu v miestnosti prekročí dopredu nastavenú hodnotu. Možné nastavenie je medzi 40% a 90%. Tento model je tiež vybavený časovačom, ktorý umožňuje vypnutie napájanie oneskorenie v rozmedzí 1 až 25 minúta Modely: BVX ____ WH.

• Modulspohybovýmčidlomprezapnutieventilátora

Modul je vybavený infračerveným senzorom, ktorý zapne ventilátor v prípade zistenia osoby v miestnosti. Citlivosť detekcie osoby môžu byť nastavené od 1 až do 5m. Tento modul je vybavený časovačom, ktorý umožňuje vypnutie napájanie oneskorenie od 1 do 25 minút

Model: BV MSS.

UMIESTNENIE A MONTÁŽ

1. Namontujte ventilátor tak vysoko, ako je to možné v miestnosti. Minimálna výška je 2,3 m od zeme
2. Namontujte ventilátor naproti hlavným zdrojom vzduchu, ktorý potrebuje k zmeniť, aspoň 30 mm od okraja steny alebo stropu
3. Namontujte ventilátor čo najbližšie k zdroju pary alebo zápachu, ale dost d'aleko, že sa nemôže dotknúť osobou v sprche alebo yo vani.
4. Pokial' je ventilátor inštalovaný v miestnosti s plynovým kúrením, elektrickým ohrievačom atd', musí montér zabezpečit' dostatok vzduchu, aby sa zabránilo ventilátoru od sania vzduchu spät' cez viečko (viečko možno dodat' ako dodatočné vybavenie).
5. Dodržiavajte národné stavebné zákony.

VAROVANIE: Pred inštaláciou musí byt' odpojené napájanie.

Poznámka: Elektrické pripojenie musí byt' vykonané kvalifikovaným elektrikárom.

MONTÁŽ NA STENU

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku
2. Uistite sa, že nie sú žiadne vodné inštalácie alebo elektrické inštalácie v stene, a potom si pripravte otvor zodpovedajúci veľkosti. Kanál by mal byť mierne v šikmým smerom k vonkajšej stene, čo umožňuje l'ahšie stúpanie vzduchu a zabraňuje dažďovej vode.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na stenu a označte štvri body pre montáž a káblovú priechodku. Vvyrtajte otvory.
4. Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mat minimálnu vzdialenost 3 mm všetkých póloch.
5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.
6. Nasadte predný kryt a vonkajší kryt (vonkajšie viečko nie je súčast'ou dodávky)

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku.

2. Skontrolujte, či v okne nie sú žiadne prekážky, ako sú okenné rámy, pánty. Zaistite dostatočný priestor pre bývanje.

3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na sklo, ochranné známky a vyrežte potrebný otvor.

4. Pripojte kábel k ventilátoru pomocou spínača, ktorý musí mat' minimálnu vzdialenost' 3 mm všetkých pólov.

5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.

6. Použite aj zodpovedajúce lepiace úchyty pre upevnenie krytu ventilátora na sklenenom povrchu.

7. Nasad'te predný kryt ventilátora.

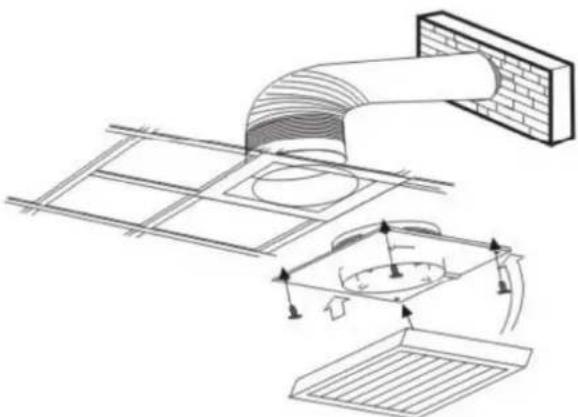

MONTÁŽ NA STROP

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku.

2. Vyberte vhodné miesto pre ventilátor a vyrežte príslušný otvor.

3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na strop a označte štyri body pre montáz a káblový priechodku. Vvyrtaite otvory.

4. Pripojte kábel k ventilátoru pomocou abipolar spínač, ktorý musí mat minimálnu vzdialenost' 3mm min všetky póly.

5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor na strop.

6. Nasad'te predný kryt.

7. Výfukový ventilátor musí byť odvetraný von z budovy cez ventilačné potrubie. Namontujte vonkajší kryt (nie je súčasťou dodávky)

1. Ventilátor je chránený dvojnásobnou izoláciou a nevyžadujú uzemnenie

2. AK je ventilátor namontovaný medzi priečky, uistite sa, že tam nie sú žiadne plyny, vracajúce sa do miestnosti z vykurovacích telies alebo iných spotrebičov.

3. L – pripojte fazový vodič N – pripojte nulový vodič

T-pripojenie napätia pre svetlo, alebo prepínač (Ventilátor s časovačom ventilátorom s čidlom vlhkosti)

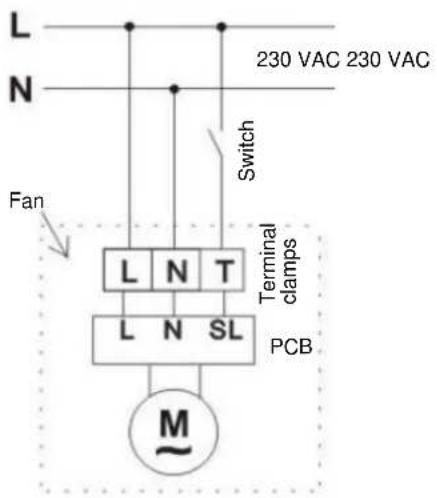

zapojenie s časovačom/senzorom vlhkosti

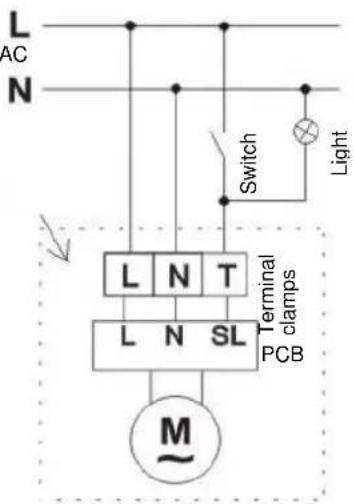

zapojenie s časovačom/ senzorom vlhkosti

ÚDRŽBA

1. Pred čistením vypnite ventilátor
2. Nepoužívajte benzín ani iné chemikálie
3. Uistite sa, že voda neprichádza do kontaktu s elektrickými súčast'ami, ako sú spínače alebo motor.
4. Neponárajte časti dielov do vody, viac ako 60°C, sú vyrobené zo syntetických živíc.
5. Nevystavujte ventilátor vysokým teplotám a priamemu slnečnému žiareniu.

VLASTNOSTI

MODEL	Napätie (V/Hz)	Rýchlost' (rot./min.)	Prietok vzduchu (m3/h)	výkon (W)	vel'kost' (mm)
Air flow 100 2	20-240/50 2450	100 15 100
Air flow 200 2	20-240/50 2250	195 20 120
Air flow 300 2	20-240/50 1450	320 25 150
Priemer 100 v bielom	220-240/50 2300 70 15 100
Priemer 100 s časovačom	220-240/50 2300 70 15 100
Priemer 120 v so senzorom vlhkosti/časov ačom	220-240/50 2100 120 20 120
Priemer 150 v so senzorom vlhkosti/ časovačom	220-240/50 1600 210 25 150
BV MSS* 220-240/50 / / / /

*voliteľné senzori pohybu pre Gorenje ventilátori
