NAVODILA ZA UPORABO EH 923 620 E AMICA

*Ovisno o modelu

Postavljanje štednjaka

Pečico združuje v sebi odlike izjemne enostavnosti uporabe in odlične učinkovitosti. Ko boste navodilo imeli prebrano, uporaba štedilnika ne bo problem.

Za vsak pečico, ki zapusti tovarno, se pred pakiranjem na kontrolnih mestih temeljito preveri varnost in funkcionalnost.

Prosimo, da pred začetkom uporabe naprave pozorno preberite navodila za uporabo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo.

Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki. Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

Pozor!

Pečico začnite uporabljati šele, ko se seznanite s tem navodilom za uporabo.

Pečico je namenjen izključno za hišno gospodinjsko uporabo.

Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Pozor. Naprava in dostopni deli le-te postanejo tekom uporabe vroči. Posebna pozornost mora biti namenjena možnosti dotika grelnih elementov. Otroci, mlajši od 8 let, se morajo nahajati daleč stran od štedilnika, če niso pod stalnim nadzorom.

To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi in osebe s pomanjkanjem izkušenj in znanj, če se ta uporaba odvija pod nadzorom odgovorne osebe ali skladno z navodilom za uporabo naprave, če za to poskrbi oseba, odgovorna za varnost teh oseb. Bodite posebej po-zorni na otroke, da se ne bodo igrali z napravo. Čiščenja in vzdrževalnih opravil ne smejo opravljati otroci, če niso pod nadzorom.

Pri uporabi postane naprava vroča. Potrebna je previdnost v cilju preprečitve dotikov vročih elementov v notranjosti pečice.

Dostopni deli lahko tekom uporabe postanejo vroči. Priporoča se zadrževati majhne otroke daleč stran od naprave.

Pozor. Ne uporabljajte abrazivnih čistil ali ostrih kovinskih predmetov za čiščenje stekla vratic, saj lahko opraskajo površino, kar lahko povzroči razpoke na steklu.

Pozor. Za izognitev možnosti električnega udara se je treba pred zamenjavo žarnice prepričati, da je naprava izklopljena.

Za čiščenje pečice se ne sme uporabljati opreme za čiščenje s paro.

Nevarnost opeklin! Ob odprtju vratic pečice lahko izstopi vroča para. Tekom ali po končanju segrevanja, peke ali kuhanja je treba previdno odpreti vrata pečice. Ob odpiranju vrat se ne nagibati nad vrati. Treba se je zavedati, da je lahko para pri nekaterih temperaturah nevidna.

• Pozorni morate biti na to, da se mali gospodinjski aparati skupaj z vodi ne bodo dotikali razgretih delov štedilnika ali grelne plošče, saj izolacija teh aparatov ni odporna na učinkovanje visokih temperatur.
• Tekom peke se ne sme puščati pečice brez nadzora. Olja in maščobe se lahko zaradi pregretja vnamejo.
• Ne sme se na odprta vrata pečice postavljati posod z maso presegajočo 15 kg.
  ● Prepovedano je uporabljati pečico s tehnično napako. Kakršnekoli napake na napravi sme odpravljati izključno oseba z ustreznimi pooblastili.
• V vsaki situaciji pojava tehnične napake je treba brezpogojno odklopiti pečico od vira elektrike.
• Napravo se sme uporabljati izključno skladno z nameni, za katere je bila projek-tirana. Kakršnekoli druge vrste uporabe (npr. v cilju ogrevanja prostorov) je treba razumeti kot neustrezne in nevarne.

Kdor odgovorno izkorišča energijo, ne le zmanjšuje stroške gospodinjstva, pač pa tudi ravna v korist stanja naravnega okolja. Zato pomagajmo, varčujmo z električno energijo! In to dosegamo na naslednji način:

- Skrbno zapiranje vrat pečice. Toplota uhaja zaradi nesnage na tesnilih vratic. Najboljša je takojšnja odstranitev.

- Ne vgrajujemo pečice v neposredni bližini hladilnikov /zamrzovalnikov. Poraba energije se zaradi tega po nepotreb-nem poveča.

- Preprečujemo nepotrebno „kukanje pod pokrovko”.

Ne odpiramo po nepotrebnem prepogosto vrat pečice.

- Uporabljamo pečico samo v primerih večje količine jedi za pripravo.

Meso s težo do 1 kg boste varčneje skuhali ali spekli v posodi na plošči štedilnika.

- Izkoristitev toplote po izklopu pečice.

V primeru časov priprave jedi prek 40 minut je brezpogojno treba izklopiti pečico 10 minut pred koncem pečenja ali kuhanja.

Pozor! V primeru uporabe programmerja je treba programirati ustrezno krajše čase kuhanja jedi.

Naprava je bila za čas transporta zaščitena pred poškodovanjem. Prosimo, da po razpakiranju naprave odstranite elemente embalaže na način, ki ne ogroža okolja. Vsi materiali, uporabljeni za

embalažo, so okolju prijazni, v celoti jih je možno reciklirati, kar je označeno z ustreznim simbolom.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

Ta naprava je označena skladno z evropsko direktivo 2012/19/EU in poljskim zakonom o odpadni električni in elektronski opremi s prečrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki. Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme.

Ustrezno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

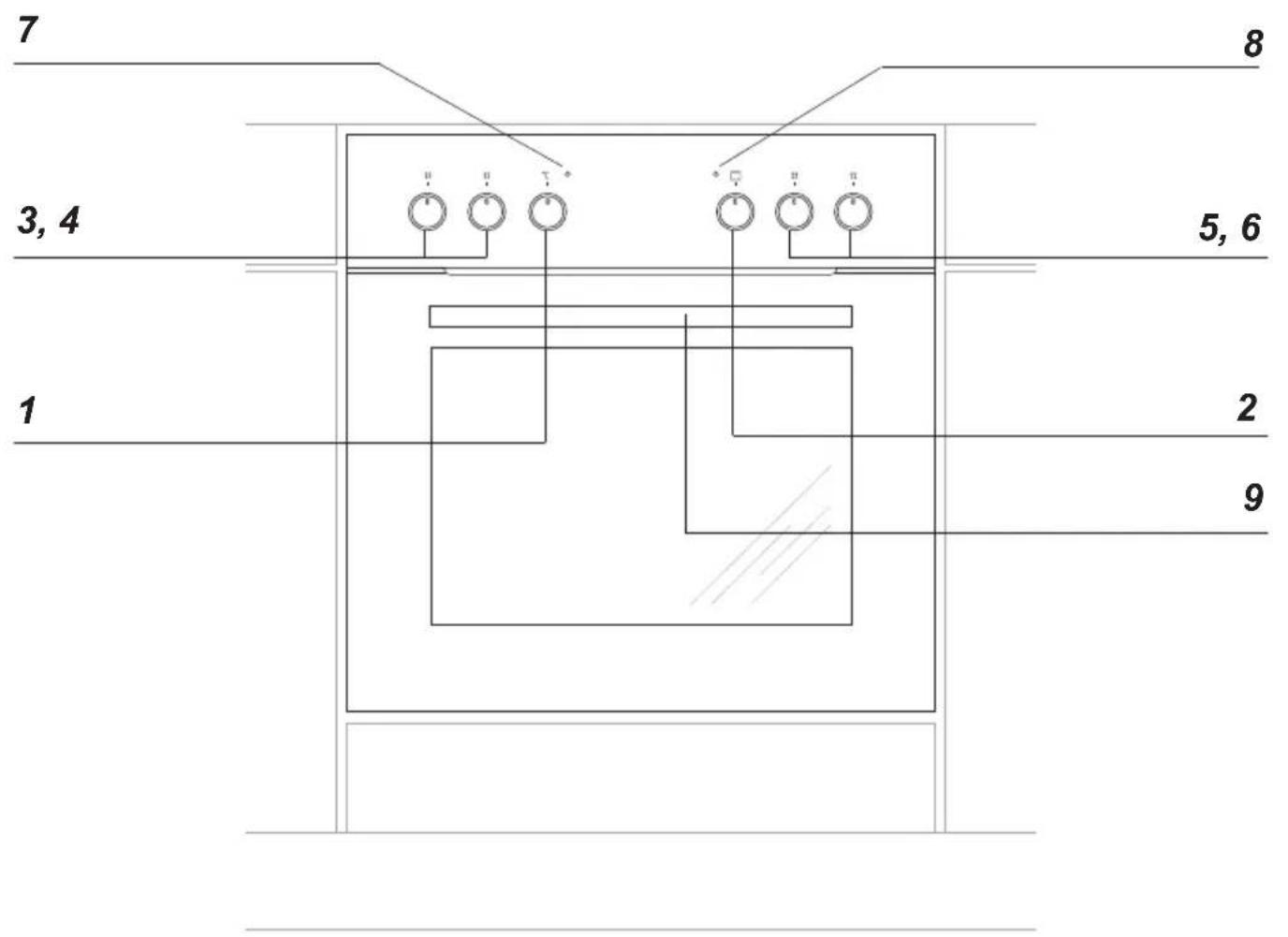

1 Zasučni gumb regulatorja temperature
2 Zasučni gumb izbora funkcije pečice
3, 4, 5, 6 Zasučni gumbi upravljanja z grelnimi polji
7 Kontrolna lučka termoregulatorja L
8 Kontrolna lučka dela pečice R
9 Ročica vrat pečice

Dodatna oprema

Postavitev štedilnika

• Prostor, v katerega nameravamo postaviti štedilnik, mora biti suh in zračen in mora imeti pravilno delujočo ventilacijo, postavitev štedilnika mora omogočati prost dostop do vseh elementov upravljanja z napravo.
• Štedilnik je izveden v razredu Y, kar pomeni, da se ga lahko enostransko vgradi v visok pohištveni element ali v steno. Pohištvo za vgradnjo štedilnika vanj mora biti prevlečeno z materiali in oblepljeno z lepilom, odpornim na temperaturo 100°C. Neizpolnjevanje tega pogoja ima lahko za posledico deformiranje površine ali odlepitev obloge.
• Napo je treba montirati skladno z navodili v k njej priloženih navodilih za montažo.

Vgradnja pečice:

• pripraviti odprtino v pohištvenem elementu za vgradnjo pečice z dimenzijami kot na sl. A,
• pri odklopljenem napajanju priklopiti pečico na električno omrežje,
• delno potisniti pečico v prej pripravljeno odprtino v pohištvenem elementu in povezati pečico z grelno ploščo. Vtiče na konceh snopov vodov, prihajajočih iz plošče, vstaviti v ustrezne vtičnice v zaslonu za upravljenje pečice, sl. B,
• brezpogojno povezati ničelni vod, ki prihaja iz plošče (rumeno-zeleni), z ničelnim konektorjem pečice (oznaka ), nahaja-jočim se blizu priključka,
• Do konca potisniti pečico v odprtino ter zagotoviti njeno stabilno nameščenost z uvitjem štirih vijakov na mestih kot prika-zano na sl. C.

Treba je paziti na to in zagotoviti, da bo priključek na elektriko opremljen z zaščitno žilo voda, označeno z znakom ♣Električna napeljava, iz katere se napaja štedilnik, mora imeti varnostno izklopno stikalo, ki omogoča prekinitev napajanja v sili. Razdalja med delovnima kontaktoma varnostnega izklopnega stikala mora biti min. 3 mm.

Pozor!

Tekom izvajanja vgradnje naprava ne sme biti priklopljena na vir napajanja.

Priklop štedilnika na električno napeljavo

Pozor!

Priklop na napeljavo sme opraviti izključno kvalificirani monter z ustreznim dovoljenjem. Prepovedano je samovoljno izvajati predelave ali spremembe na električni napeljavi.

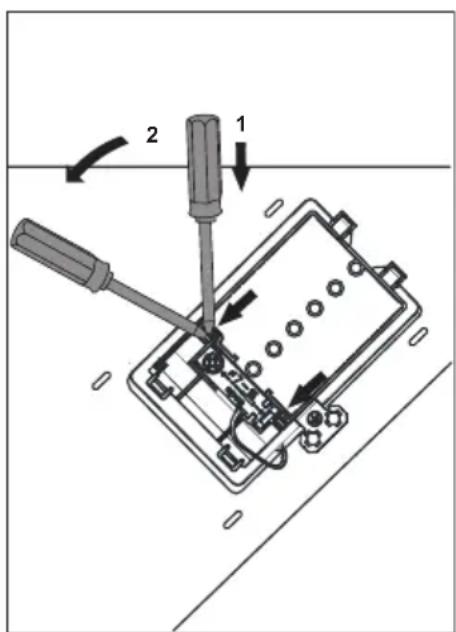

Nasveti za inštalaterja

Štedilnik je tovarniško prilagojen za napaja-nje s trifaznim izmeničnim tokom (400V 3N\~50Hz). Nazivna napetost grelnih elementov štedilnika je 230 V. Prilagoditev štedilnika na napajanje z enofaznim tokom (230 V) je možna z izvedbo ustreznega mostičenja po-sameznih zatiskov na priključnem terminalu, skladno s shemo povezav. Shema povezav se nahaja tudi v bližini priključka štedilnika. Dostop do priključnega terminala je omogo-čen po odmontaži pokrova priključka, ki se jo opravi z uporabo ploščatega izvijača. Bodite pozorni na to, da pravilno izberete priključni vod, upoštevaje vrsto priključka in nazivno moč štedilnika.

Priključni vod je treba montirati v razbremenilnik priključka štedilnika.

Pred izvedbo priklopa štedilnika na električno napeljavo se je treba seznaniti z informacijami na nazivni ploščici in na priklojni shemi.

Pozor! Inštalater ima obveznost izdati uporabniku "potrdilo o priklopu štedilnika na električno napeljavo" (obrazec le-tega se nahaja v garancijskem listu).

Način priklopa štedilnika, ki se razlikuje od prikazanega na shemi, lahko povzroči uničenje naprave.

SHEMA MOŽNIH POVEZAVPozor! Napetost grelnih elementov 230V. Pozor! V primeru vsake od povezav mora biti zaščitna žila povezana s terminalom ☑PE.
1	V primeru omrežja 230 V enofazni priklop z nevtralno žilo, mostiči povezujejo terminale 1-2-3 ter 4-5, zaščitna žila na [IMAGE]	1N~		Priporočena vrsta priklopnega voda
2	V primeru omrežja 400/230 V dvofazni priklop z nevtralno žilo, mostiči povezujejo terminala 2-3 ter 4-5, zaščitna žila na [IMAGE]	2N~		H05VV-F3G4 3 x 4 mm2
3	V primeru omrežja 400/230 V trofazni priklop z nevtralno žilo, mostiči povezujejo terminala 4-5, fazne žile so priklopljene na 1, 2 in 3, nevtralna žila na 4-5, zaščitna žila na [IMAGE]	3N~		H05VV-F4G4 4 x 4 mm2
Fazne žile - L1=R, L2=S, L3=T; N – nevtralna žila; PE – zaščitna žila

Pred prvim vklopom pečice

• odstraniti elemente embalaže, izprazniti predal, očistiti komoro pečice in grelno ploščo tovarniško nanešenih konservacijskih sredstev,
• vzeti ven iz pečice elemente opreme v njej in jih umiti v topli vodi z dodano tekočino za pomivanje posode,
• vklopiti ventilacijo v prostoru ali odpreti okno,
• segreti pečico (na temp. 250°C, za pribl. 30 min.), odstraniti nečistočo in temeljito umiti, grelna polja plošče je treba segrevati pribl. 4 minute brez postavitve posod nanje.
• izvesti opravila v zvezi s štedilnikom ob upoštevanju varnostnih navodil.

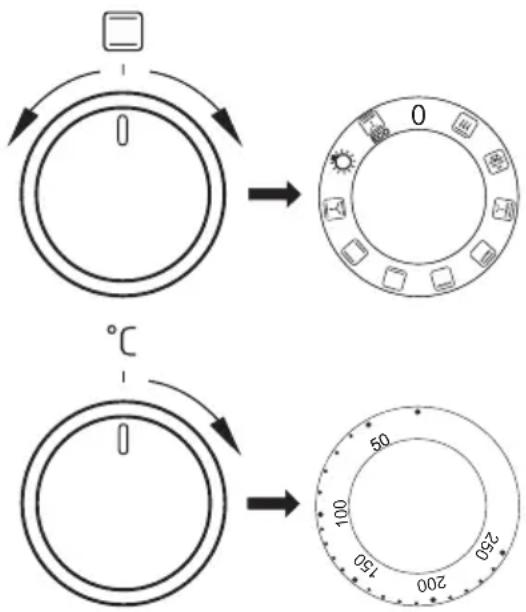

Zasučni gumbi so „spravljeni” v upravljalski plošči, za izbor funkcije je treba:

1. rahlo vtisniti gumb in ga spustiti,
2. nastaviti izbrano funkcijo.

Označbe ob robu zasučnega gumba označujejo zaporedne funkcije, ki jih realizira pečica.

Grelna polja se razlikujejo v grelni moči. Grelno moč se lahko postopoma spreminja z zasukavanjem zasučnega gumba v desno ali levo.

Zaporedje pozicij na zasučnem gumbu

0 Izklop
• Minimum, podgrevanje
1 Dušenje zelenjave, počasno kuhanje
• Priprava juh, jedi v večjih količinah
2 Počasno cvrtje
- Peka mesa, rib
3 Maksimum, hitro segretje, hitra kuha, hitro cvrtje

Dovoljeno je vklapljati polja izključno z zasukavanjem zasučnega gumba v smeri urinih kazalcev. Vklapljanje z zasukavanjem gumba v obratni smeri lahko poškoduje stikalo.

V položajih „0 ●1 ●2 ●” zasučnega gumba deluje notranje grelno polje in je možno tekoče uravnavati količino toplote, dovajane do posode. Z zasukom zasučnega gumba za trenutek v položaj označen z - , se vklopi zunanje grelno polje. Od tega trenutka je možno tekoče uravnavati količino toplote, ki jo dovajata do posode obe grelni polji (notranje in zunanje), notranje stikalo izklopi ti polji šele po zasuku gumba v položaj 0.

Pečico se lahko segreva z uporabo spodnje-ga in zgornjega grelca ter opekača. Delo te pečice se upravlja z uporabo zasučnega gumba vrste delovanja pečice - nastavitev se izvede z zasukom gumba na želeno funkcijo, in zasučnega gumba nastavitev temperature – nastavitev se izvede z zasukom gumba na želeno temperaturo.

Zasučni gumbi so „spravljeni” v upravljalski plošči, za izbor funkcije je treba:

- nastaviti izbrano funkcijo.

Označbe ob robu zasučnega gumba označujejo zaporedne funkcije, ki jih realizira pečica.

Segrevanja (grelca ipd.) se pri izboru katere koli funkcije pečice vklopi šele po nastavitvi temperature.

0 Ničelna nastavitev

Hitro razgretje

Vklopljeni zgornji in spodnji grelec, ventilator in opekač. Namenjeno za predhodno segretje pečice.

Odmrzovanje

Vklopljen je samo ventilator, brez uporabe grelcev.

Vklopljeni ventilator, opekač in zgornji grelec

Uporaba te funkcije v praksi omogoča pospešitev zaključka pečenja in dvig kulinarične vrednosti jedi.

Vklop funkcije "ojačani opekač" omogoča peko ob hkrati vklopljenem zgornjem grelcu. Ta funkcija omogoča dosego povišane temperature v zgornjem delovnem prostoru pečice, kar povzroči močnejšo zarumenitev jedi ter zapeko večje količine jedi v pečici.

Vklopljen opekač

Površinska peka ("gril") se koristi za zapeko majhnih kosov mesa: zrezkov, rib, toastov, manjših klobas, kruhkov (debelina kosov za ta način peke naj ne presega 2-3 cm, tekom pečenja jih je treba obrniti na drugo stran).

Vklopljen spodnji grelnik

V tem položaju zasučnega gumba deluje pečica samo z gretjem spodnje-ga grelnika. Dopolnilna peka testa s spodnje strani (npr. vlažno testo, testo s sadnim nadevom).

Vklopljena sta zgornji in spodnji grelec

Z nastavljenostjo zasučnega gumba v tem položaju se pečica segreva na konvencionalni način. Idealna je za peko peciva, mesa, rib, kruha, pic (nujno je predhodno razgreti pečico in uporabljati temne pekače), za peko na eni ravni.

Vklopljeni ventilator, spodnji in zgornji grelec

Pri tem položaju gumba opravlja pečica funkcijo testo. Tradicionalna pečica z ventilatorjem (priporočena funkcija tekom peke).

Neodvisna osvetlitev pečice

Z nastavitvijo zasučnega gumba v ta položaj dobimo osvetlitev komore pečice.

Funkcija gretja ECO

Pri uporabi te funkcije se zažene racionalizirani način gretja, katerega namen je varčevanje z energijo med pripravljanjem jedi. Pri tem položaju zasučnega gumba je osvetlitev pečice izklopljena.

Kontrolne lučke

Vklop pečice signalizira zasvetitev dveh kontrolnih lučk, kontrolne lučke dela (vklopa) štedilnika R in kontrolne lučke termoregulatorja L. Svetenje kontrolne lučke R signalizira delo pečice. Ugasnitev kontrolne lučke L je znak, da je pečica dosegla nastavljeno temperaturo. Če kuharski recept zahteva vložitev jedi v razgreto pečico, se sme to narediti ne prej kot po prvi ugasnitivi rdeče kontrolne lučke L. Tekom peke se lučka L občasno vklopi in izklopi (vzdrževanje temperature v komori pečice). Kontrolna lučka R se lahko sveti tudi, ko je zasučni gumb v položaju „Osvetlitev pečice”.

Pomembno!

• Tekom izvajanja hitrega razgrevanja se v komori pečice ne sme nahajati pekač s testom, kot tudi ne kakršni koli drugi elementi, ki niso del opreme pečice. Ne priporoča se koristiti funkcijo hitrega razgrevanja pri nastavljenem programmerju.
• Tekom uporabe pečice se tvori vodna para. To je normalni fizikalni pojav, predviden s strani naših konstruktorjev. Odvaja se navzven skozi posebno izhodno odprtino, nahajajočo se na zadnji strani štedilnika.

Uporaba opekača

Proces peke poteka tako, da na jed učinkujejo IR žarki, ki jih oddaja razžarjeni grelec opekača.

Za vklop opekača je treba:

• nastaviti zasučni gumb pečice v položaj, označen s simbolom opekača,
• segrevati pečico približno 5 minut (pri zaprtih vratih pečice).
• vstaviti v pečico široki pekač na ustrezno delovno raven, v primeru peke na ražnju pa na raven neposredno pod ražnjem vstaviti kovinsko ploščo, ki zadržuje kapljajočo maščobo,
• zapreti vrata pečice.

Za funkcijo peke in intenzivirane peke je treba temperaturo nastaviti maksimalno na 250°C, za funkcijo peke z ventilatorjem pa maksimalno na 190°C.

Pozor!

Peko je treba izvajati pri zaprtih vratih pečice.

Pri uporabi opekača lahko dostopni deli pečice postanejo vroči.

Priporoča se preprečevati otrokom dostop do pečice.

Peka kruha in drugih jedi iz testa

● priporoča se peko jedi iz testa v pekačih, ki so del tovarniške opreme štedilnika,
- kruh in pecivo je možno peči tudi v modelih in v trgovini kupljenih pekačih, ki jih je treba namestiti na sušilni lestvici, priporoča se uporabljati pekače črne barve, ki bolje prevajajo toploto in skrajšujejo čas pečenja,
- ne priporočamo uporabe modelov in pekačev s svetlimi in bleščečimi se površinami v primeru koriščenja konvencionalnega gretja (zgornji + spodnji grelec), uporaba takih modelov lahko povzroči nezadostno zapečenost jedi spodaj,
- pri koriščenju funkcije termocirkulacije ni nujno predhodno segreti komore pečice, v primerih drugih vrst gretja pa je treba pred vložitvijo testa v pečico komoro pečice prej razgreti,
- predno vzamete jed ven iz pečice, je treba preveriti kakovost rezultata peke z uporabo lesene paličice (le-ta mora biti pri pravilnem rezultatu peke suha in čista),
● priporoča se pustiti pečeno jed v pečici še približno 5 minut po izklopu pečice,
- temperature pečenja pri uporabi funkcije termocirkulacije so praviloma približno 20 – 30 stopinj nižje kot v primeru tradicionalne peke (z uporabo zgornjega in spodnjega grelca),
- parametri peke jedi iz testa, ki so podani v tabeli, so orientacijski in jih je možno korigirati odvisno od lastnih kuharskih izkušenj in preferenc,
- će informacije, ki jih vsebujejo kuharske knjige, bistveno odstopajo od vrednosti v navodilu za uporabo, prosimo, da se ravnate po vsebini v navodilu za uporabo.

Pečenje mesa

• za v pečico je treba pripraviti porcijo mesa večjo od 1 kg, manjše kose se priporoča peči na grelni plošči
• za peko se priporoča uporabljati žaroodporne posode, ravno tako moraji biti ročaji odporni na visoke temperature,
• pri peki na sušilni lestvici ali na ražnju se priporoča na najnižji ravni namestiti široki pekač z neveliko količino vode,
• vsaj enkrat sredi pečenja se priporoča obrniti meso na drugo stran, tekom pečenja je treba tudi občasno zaliti meso z izločajočim se sokom ali pa z vročo – slano vodo, mesa se ne sme polivati s hladno vodo.

Funkcija gretja ECO

• pri uporabi funkcije gretja ECO se zažene zoptimiziran način gretja, katerega cilj je varovanje z energijo med pripravo jedi,
• časa peke ni možno skrajšati prek nastavitev višjih temperatur, prav tako se ne priporoča začetno ogrevanje pečice pred peko,
• med pečenjem ni dovoljeno spreminjati nastavitev temperature ali odpirati vrat.

Priporočeni parametri pri uporabi funkcije gretja ECO

Vrsta peke jedi Funkcija gretja Temperatura ( °C) Raven Čas [min]
Biskvit 180 - 200 2 - 3 - 70
Kvašen / štiričetrtinski kolač		180 - 200 2 50 - 70
Ribe 190 - 210 2 - 3 60
Govedina 200 - 220 2 9 120
Svinjina		200 - 220 2 90 - 160
Piščanec		180 - 200 2 80 - 100

Pečica s prisilnim obtokom zraka (spodnji grelnik + zgornji grelnik + ventilator)

Vrsta pečenja jedi	Funkcija pečice	Temperatura (°C)	Raven Čas [min]
Biskvit 160 - 200 2 - 330- 50
Biskvit 150 3	25 - 35
Kvašen / štiričetrtinski kolač		160 - 1701)	3 25 - 40	2)
Kvašen / štiričetrtinski kolač		155 - 1701)	3 25 - 40	2)
Pizza 220 - 240		1)	2 15 - 25
Ribe 210 - 220 2 45 .
Ribe		190 2 - 3 60	- 70
Klobase		230 - 250 4 14	- 18
Govedina		225 - 250 2 120	- 150
Svinjina		160 - 230 2	90 - 120
Piščanec	[HTSA]	180 - 190	2 70 - 90
Piščanec		160 - 180 2 45	- 60
Zelenjava		190 - 210 2 40	- 50
Zelenjava		170 - 190 3 40	- 50

Časi veljajo, će za nerazgreto notranjost pečice ni podano drugače. Pri razgreti pečici je potrebno podane čase skrajšati za približno 5-10 minut.

^1) Razgrejte prazno pečico
2) Podani časi veljajo za peko v malih modelih

Pozor: V tabeli podani parametri so orientacijski in jih je možno korigirati glede na lastne izkušnje in preference.

Pečenje peciva

Vrsta jedi Pripomočki Raven Funkcija			gretja	Temperatura (°C)	Čas peke 2)(min.)
Majhno pecivo	Pekač za pecivo	3 160 - 170		1)	25 - 40 2)
	Pekač za pecivo	3 155 - 170		1)	25 - 40 2)
	Pekač za pecivo	3 155 - 170		1)	25 - 40 2)
	Pekač za pecivoPekač za peko (globoki)	2 + 42 – pekač za pecivo ali pečenko4 – pekač za pecivo		155 - 170 1)	25 - 50 2)
Krhko pecivo(trakovi)	Pekač za pecivo	3 150 - 160		1)	30 - 40 2)
	Pekač za pecivo	3 150 - 170	[TBG4]	1)	25 - 35 2)
	Pekač za pecivo	3 150 - 170		1)	25 - 35 2)
	Pekač za pecivoPekač za peko (globoki)	2 + 42 – pekač za pecivo ali pečenko4 – pekač za pecivo		160 - 175 1)	25 - 35 2)
Biskvit brez maščobe	Rešetke + črno prevlečen pe-kač za pecivo∅ 26 cm	3 170 - 180		1)	30 - 45 2)
Jabolčna pita	Rešetke + dva črno prevleče-na pekača za pecivo∅ 20 cm	2pekače se na rešetkah ume-sti diagonalno,desno zadaj,levo spredaj		180 - 200 1)	50 - 70 2)

^1) Razgrejte prazno pečico, ne uporabljajte funkcije hitrega ogrevanja.
^2) Časi veljajo, će za nerazgreto notranjost pečice ni podano drugače. Čase podane za razgreto pečico je potrebno skrajšati za približno 5-10 minut.

Žar

Vrsta jedi Pripomočki Raven	Funkcija	gretja	Temperatura (°C)	Čas (min.)
Toast iz belega peciva	Rešetke 4 250	[zGY6]	1)	1,5 - 2,5
	Rešetke 4 250		2)	2 - 3
Goveji burgerji	Rešetke + pekač za pečenko (za zbiranje odvečnih tekočin)	4 - rešetke 3 – pekač za pečenko	[cZW2]	250 1)

^1) Razgrejte prazno pečico z vklopom za 5 minut, ne uporabljajte funkcije hitrega ogrevanja.
^2) Razgrejte prazno pečico z vklopom za 8 minut, ne uporabljajte funkcije hitrega ogrevanja.

Pečenka

Vrsta jedi Pripomočki Raven		Funkcija	gretja	Temperatura (°C)	Čas (min.)
Cel piščanec	Rešetke + pekač za pečenko (za zbiranje odvečnih tekočin)	2 - rešetke1 – pekač za pečenko	[6CSY]	180 - 190 70	- 90
	Rešetke + pekač za pečenko (za zbiranje odvečnih tekočin)	2 - rešetke1 – pekač za pečenko		180 - 190 80	- 100

Časi veljajo, će za nerazgreto notranjost pečice ni podano drugače. Čase podane za razgreto pečico je potrebno skrajšati za približno 5-10 minut.

Skrb uporabnika za tekoče vzdrževanje pečice v čistem stanju in pravilno vzdrževanje le-te imata pomemben vpliv na podaljšanje brezhibnega delovanja pečice.

Pred začetkom čiščenja je treba izklopiti pečico, vsi zasučni gumbi morajo biti v položaju „izklopljeno”. Z opravili čiščenja se sme začeti šele, ko se pečica ohladi.

• Pečico je treba umiti po vsakokratni uporabi. Pri čiščenju pečice je treba vklopiti osvetlitev, da se doseže boljša vidnost delovnega prostora.
• Komoro pečice se sme umivati le z uporabo tople vode z dodatkom majhne količine tekočine za pomivanje posode.
• Čiščenje s paro -Steam Clean:

-na široki pekač, ki se ga namesti na prvo raven od spodaj vliti 0,25 l vode (1 skodelica),
-zapreti vrata pečice,
-zasučni gumb regulatorja temperature nastaviti v položaj 50C, zasučni gumb funkcij pa v položaj spodnji grelec ,
-segrevati komoro pečice približno 30 minut,
-po zaključku čiščenja odpreti vrata pe- čice, notranjost komore obrisati s krpo ali gobico, nato premiti s toplo vodo z dodatkom tekočine za pomivanje posode.

Pomembno!

Za čiščenje in vzdrževanje se ne sme uporabljajte nikakršnih sredstev za drgnjenje, agresivnih čistil, predmetov za drgnjenje.

Za čiščenje sprednje strani ohišja uporabljati samo toplo vodo z dodatkom majhne količine tekočine za pomivanje posode ali stekla. Ne uporabljajte močnih sredstev za čiščenje.

Menjava halogenske žarnice osvetlitve pečice

Da bi se izognili možnosti, da nas strese električna napeljava, je potrebno pred menjavo halogenske žarnice preveriti, da je naprava izključena.

• Vse zasučne gumbe upravljanja s štedilnikom je treba nastaviti v položaj „●” / „0” in napravo odklopiti od vira napajanja,
• Odviti in umiti stekleni poklopec lučice ter ga temeljito obrisati do suhega.
• Odstraniti halogensko žarnico s pomočjo krpe ali papirja, v primeru potrebe se halogensko žarnico zamenja z novo G9 -napetost 230V -moč 25W

- Halogensko žarnico je potrebno natančno namestiti na vtično gnezdo.

- Uviti stekleni poklopec lučice.

Pozor! Potrebno je paziti, da se vstavljene halogenske žarnice ne dotikamo neposredno s prsti.

ČIŠČENJE IN VZDRŽEVANJE PEČICE

- Štedilniki označeni s črko D so opremljeni z žičnimi vodili (lestvicami) vložkov pečice, ki se jih z lahkoto izvleče. Da se jih izvleče v cilju umitja, je treba potegniti za spredaj nahajajoči se čepek, nato razmakniti vodilo in ga izvleči iz zadenjskih čepkov.

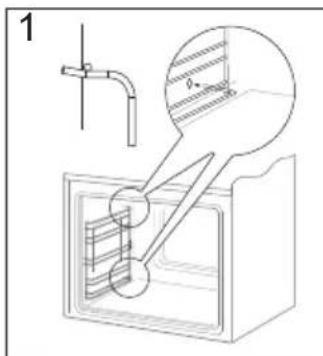

Odstranjevanje lestvic

- Štedilniki označeni s črkami Dp* so opremljeni z nerjavečimi vodili vložkov, pritrjenimi na žičnata vodila, ki se jih enostavno izvleče. Vodila je treba vzeti ven in očistiti skupaj z žičnimi vodili. Pred namestitvijo nanje širokih pekačev jih je treba potisniti ven (če je pečica segreta, je treba vodila potisniti ven tako, da se zadnji rob širokega pekača zatakne za odbijače, nahajajoče se na sprednjem delu izložljivih vodil) in nato potisniti noter skupaj s širokim pekačem.

Pozor!

Teleskopskih vodil se ne sme umivati v pomivalnem stroju.

Nameščanje lestvic

Odstranitev teleskopskih vodil

Namestitev teleskopskih vodil

*Odvisno od modela

ČIŠČENJE IN VZDRŽEVANJE ŠTEDILNIKA

Snemanje vrat

Za lažji dostop do čistilne komore pečice in enostavnejše čiščenje je možno sneti vrata. To storite tako, da odprete vrata, zapognite navzgor varovalni element, umeščen v tečaju (sl. A). Rahlo pripreti vrata, dvigniti in vzeti ven v smeri naprej. Vrata namestite nazaj tako da ravnate po korakih v obratnem vrstnem redu. Pri vstavljanju vrat bodite pozorni na to, da zarezo na tečaju pravilno namestite na izstopu nosilca tečaja. Po namestitvi vrat na pečico je treba nujno vložiti varovalni element in ga temeljito pritisniti. Nepravilna name- stitev varovalnega elementa lahko povzroči poškodovanje tečaja pri poskusu zaprtja vrat.

Odstranitev notranjega stekla

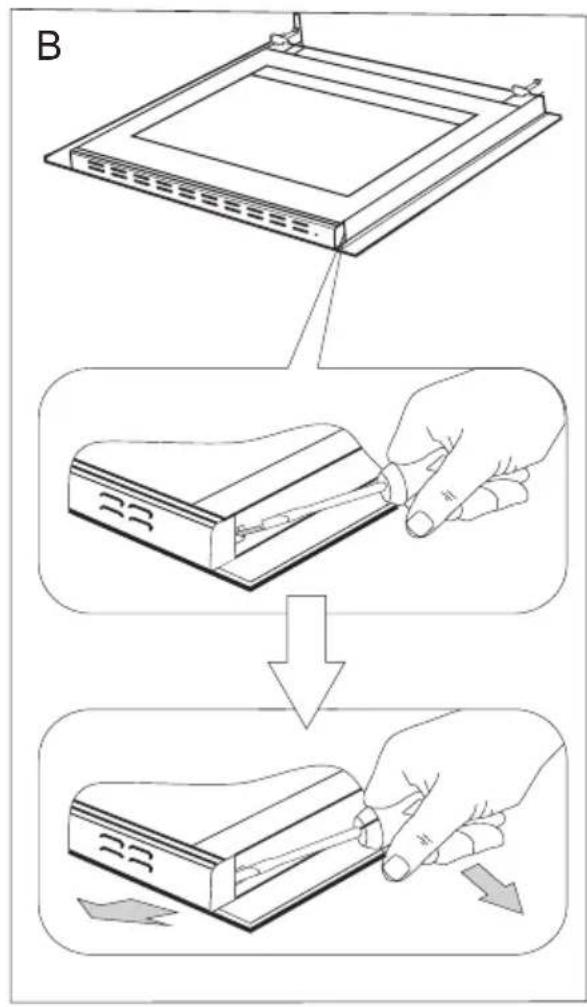

1. Z ploskim izvijačem odpeti zgornjo letev vrat, z občutkom jo dvigniti ob straneh (sl. B).
2. Izvleči zgornjo letev vrat. (Sl. B, C)

1. Notranje steklo izvleči z mesta pritrjenosti (v spodnjem delu vrat). Sl. D.

Pozor! Nevarnost poškodbe pritrjevalne-ga elementa. Steklo je treba izvleči, ne dvigati navzgor.

1. Umiti stekla s toplo vodo in majhno količino čistilnega sredstva.

Za ponovno namestitev stekel je treba postopati v obratnem vrstnem redu. Gladki del stekla se mora nahajati zgoraj, odsekani vogali spodaj.

Pozor! Ne sme se pritiskati zgornje letve hkrati z obeh strani vrat. Za pravilno na- mestitev zgornje letve vrat je treba najprej pristaviti levi konec letve k vratom, desnega pa pritisniti tako, da se zasliši glasni "klik". Nato pritisnite letvo na levi strani tako, da se zasliši glasni "klik".

Odstranjevanje notranjih stekel. 3 stekli.

Periodični pregledi

Poleg opravil tekočega vzdrževanja štedilnika v čistem stanju je treba:

• izvajati periodične kontrole delovanja krmilnih elementov in delovnih sklopov štedilnika. Po poteku garancije je treba vsaj enkrat na dve leti na servisu naročiti opravitev tehničnega pregleda štedilnika,
  ● odstraniti ugotovljene napake v delovanju,
• opraviti periodična opravila vzdrževanja delovnih sklopov štedilnika,

Pozor! kakršna koli popravila in izvedbe nastavitev sme opravljati le ustrezni servis ali inštalater z ustreznimi dovoljenji.

V vsaki situaciji okvare je treba:

• izklopiti delovne sklope štedilnika
• odklopiti električno napajanje
• prijaviti potrebo popravila
• nekatere drobne napake lahko uporabnik sam odpravi tako, da sledi navodilom v spodnji tabeli, predno se obrnete na službo za stranke proizvajalca ali na servis, opravite preveritve po zaporednih točkah v tabeli.

PROBLEM	VZROK	RAVNANJE
1.naprava ne dela	prekinitev v dovajanju toka	preveriti varovalko hišne napeljave, pregorelo za-menjati
2.zaslon programmerja kaže uro „0.00”	naprava je bila odklo-pljena od električnega omrežja ali je prišlo do tre-nutnega izpada napetosti	nastaviti tekoči čas (glej Delovanje progra-merja)
3.ne deluje osvetlitev pe-čice	razrahljana ali poškodo-vana žarnica	priviti ali zamenjati pre-gorelo žarnico (glej raz-delek Čiščenje in vzdr-ževanje)

Nazivna napetost 230/400V \~ 50 Hz

Nazivna moč maks. 3,5 kW

Dimenzije pečice (višina/širina/globina) 59,5 / 59,5 / 57,5 cm

Izdelek izpolnjuje zahteve norm EN 60335-1, EN 60335-2-6, ki obvezujejo v Evropski Uniji.

Podatki na energetskih podatkovnih listih električnih pečic so podani v skladu z normo EN 60350-1 /IEC 60350-1. Te vrednosti se opredeli pri standardni obremenitvi z delujočimi funkcijami: spodnjega in zgornjega grelnika (konvencionalni način) in ventilatorja za pomoč pri razgrevanju (če so te funkcije dostopne).

Razred energetske učinkovitosti je bil označen v odvisnosti od dostopne funkcije v izdelku glede na spodnje prioritete:

Prisilni obtok zraka ECO (grelnik termocirkulacije + ventilator)
Prisilni obtok zraka ECO (spodnji grelnik + zgornji + opekač + ventilator)	[VD72]
Konvencionalni način ECO (spodnji grelnik + zgornji)

Med označevanjem porabe energije je potrebno odmontirati teleskopske nosilce (če so v opremi izdelka).

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

● nizkonapetostne direktive 2014/35/EC,
- direktive o elektromagnetni združljivosti 2014/30/EC,
● direktive o okoljsko primerni zasnovi 2009/125/EC,

in je bil zato ta izdelek označen ter je bila zanj izstavljena izjava o skladnosti predložena organom nadzora trga.
