NAVODILA ZA UPORABO KME 13139 E AMICA

Spoštovani uporabnik,

Preden je bil izdelek zapakiran in je zapustil obrat, je prešel natančnemu pregledu na kontrolnih točkah glede varnosti in funkcionalnosti.

Prosimo, da pred vklopom naprave natančno preberete navodila za uporabo. Če se boste držali tu navedenih priporočil, se boste izognili nepravilni uporabi.

Navodila za uporabo je potrebno shraniti in jih hraniti na mestu, kjer so vedno dostopna. Da bi se izognili nesrečam, se je potrebno natančno držati navodil za uporabo.

Pozor!

Uporaba naprave se lahko začne šele potem, ko dobro poznamo in razumemo spodnja navodila.

Naprava je zasnovana izključno kot naprava za kuhanje. Vsaka druga vrsta uporabe (npr. za ogrevanje prostorov) je neskladna z njeno namembnostjo in je lahko nevarna.

Proizvajalec si zadržuje pravico do vpeljave sprememb, ki nimajo vpliva na osnovno uporabo naprave.

Proizvajalčeva deklaracija skladnosti

Proizvajalec s spodnjim zapisom potrjuje, da je naprava v skladu z direktivami EU spodaj:

• Nizkonapetostna direktiva 2014/35/EE,
- Direktiva o elektromagnetni združljivosti 2014/30/EU,
• Direktiva ErP 2009/125/EU,
Zaradi tega je naprava dobila znakC oz. deklaracijo skladnosti namenjeno Uradu za nadzor trgovine.

Kako varčevati z energijo....19

Opis naprave....20

Tehnični podatki....20

Instaliranje....21

Uporaba....25

Čiščenje in vzdrževanje....26

Opozorilo. Naprava in dostopni deli le-te postane-jo tekom uporabe vroči. Ob kontaktu z napravo je potrebno ohraniti previdnost. Otroci pod 8 leti se ne smejo zadrževati blizu naprave. Otroci lahko napravo upravljajo izključno pod nadzorom.

Napravo lahko uporabljajo otroci (v starosti najmanj 8 let) in osebe z manjšimi fizičnimi, senzoričnimi in umskimi sposobnostmi le pod nadzorom oz. v skladu z navodili za uporabo. Otroci se ne smejo igrati z na-pravo. Otroci lahko napravo čistijo le pod nadzorom. Otroci lahko upravljajo napravo le pod nadzorom.

Opozorilo. Ni dovoljeno brez nadzora ogrevati maščobe ali olja (nevarnost požara!).

Plamenov nikoli ne gasite z vodo. Izključiti napravo in ugasniti plamene npr. s pokrovko ali z odejo, ki ne zagori.

Opozorilo. Ne uporabljajte kuhinjske plošče za od-laganje kakršnihkoli predmetov (nevarnost požara!).

Naprave ne sme upravljati z uporabo zunanje ure ali neodvisnega sistema daljinskega upravljanja.

Za čiščenje naprave ni dovoljena uporaba naprave za čiščenje s paro.

• Ne dovolite otrokom, da se med uporabo plošče približujejo plošči, saj obstaja nevarnost, da se na njih prevrnejo vroče posode in se opečejo.
• Paziti, da se kabel za povezavo mehanizirane naprave ne dotika vročih elementov štedilnika.
• Prepovedana je inštalacija grelne plošče v bližini hladilnih naprav.
• Pri uporabi olja in maščob ne puščajte plošče brez nadzora.
• Te snovi lahko povzročijo požar.
• Pokvarjena kuhinjska plošča je lahko ponovno uporabljana šele izključno po tem, ko napako odpravi pooblaščen električar.
• Nestrokovna popravila in popravki so prepovedani, saj lahko vplivajo na varnost naprave.
• Majhnim otrokom, ali osebam, ki ne poznajo navodil za uporabo štedilnika, ne dovolite uporabe.
  • V primeru, da pride do tehnične okvare, je potrebno štedilnik odklopiti od električne napeljave (v skladu z zgoraj omenjenimi pravili), po tem pa poklicati svetovalnico za pomoč klientom.

Ti, ki energijo uporabljajo na pravi način, ne le varčujejo z denarjem, a zavestno delujejo pri obrambi naravnega okolja.

Zato pomagajmo, varčujmo z električno energijo. To pa dosegamo na naslednji način:

Uporaba pravilnih posod za kuhanje.

Uporabljati posode z ravnim in debelim dnom. Na ta način lahko prihranimo pribl. 1/3 porabljene električne energije. Potrebno je paziti tudi na pokrovke, će jih ne uporabljamo, se lahko uporaba energije poveča štirikratno!

- Prilagoditev velikosti posod do mer grelnih polij.

Posoda za kuhanje nikoli ne sme biti manjša od površine grelne plošče.

RAZPAKIRANJE

Med transportom je bil izdelek s primernim pakiranjem zavarovan pred eventualnimi poškodbami. Prosimo, da po razpakiranju naprave odstranite elemente embalaže na način, ki ne ogroža okolja. Vsi materiali, ki so bili uporabljeni za pakiranje, so neškodljivi do okolja in 100% odgovarjajo ponovni uporabi, na kar nakazujejo primerni simboli.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

- Vzdrževanje čistoče grelnih polj in dna posode.

Umazanija –močno prismojene ostanke hrane lahko pogosto odstranimo le s pomočjo kemičnih sredstev, ki so škodljiva za naravno okolje.

• Ogibanje nepotrebnemu „kukanju pod pokrovko”.
• Izklop grelnih polj ob pravem času in izkoriščanje preostanka toplote.

Kadar kuhamo daljši čas, je potrebno izklopiti grelna polja 5-10 minut pred planiranim koncem kuhanja. Na ta način se prihrani do 20% električne energije.

- Plošče ne smemo uporabljati v bližini hladilnikov / zamrzovalnikov.

Na ta način tudi preprečimo nepotrebno porabo električne energije.

ODSTRANITEV UPORABLJENIH NAPRAV

Ta izdelek po obdobju njegove uporabe ne more biti odstranjen skupaj z drugimi odpadki iz gospodinjstva, a mora biti oddaj na točki, kjer se zbira uporabljene električne in elektronske naprave. O tem informira simbol, ki je nameščen na izdelku, na navodilih proizvajalca oz. na pakiranju.

Materiali, iz katerih je narejena naprava, so namenjene reciklaži glede na njihovo označbo. S ponovno uporabo, izkoriščanjem materialov ali drugih oblik uporabljenih naprav po-membno prispevate k varstvu našega okolja. Informacije o točki odlaganja uporabljenih naprav vam lahko poda občinska admini-strativna služba.

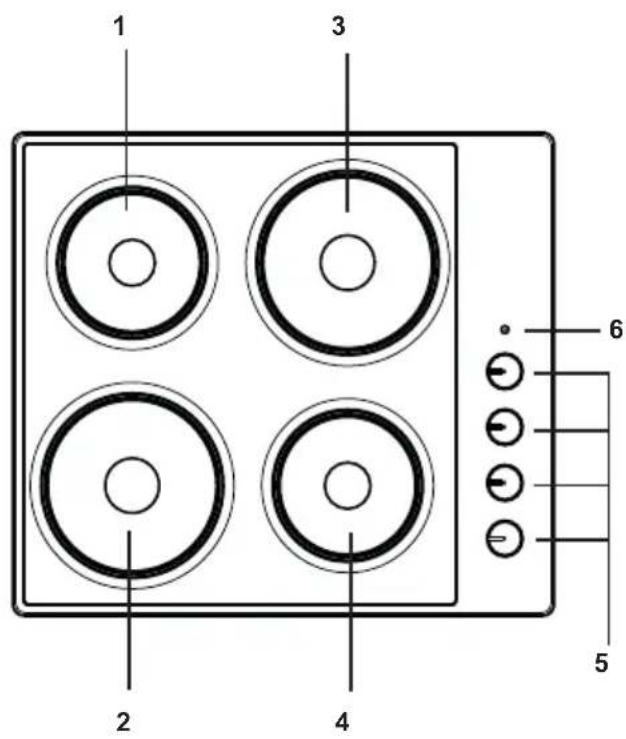

Opis plošče

1. Grelno polje zadaj leva stran ∅ 145 mm 1000 W (ali 1500 W)
2. Grelno polje zadaj desna stran ∅ 180 mm 1500 W (ali 2000 W)
3. Grelno polje spredaj leva stran ∅ 180 mm 1500 W (ali 2000 W)
4. Grelno polje spredaj desna stran ∅ 145 mm 1000 W (ali 1500 W)
5. Zasučni gumb za primerno grelno polje
6. Kontrolna lučka

1. Tehnični podatki:

• Znakovna napetost
  230/400V\~, 50 Hz
• Mere
  590 × 520 × 56
• Teža
  9,4 kg

Ta naprava je v skladu z odločitvami, zapisanimi v normi EU EN 60335-1, EN 60335-2-6

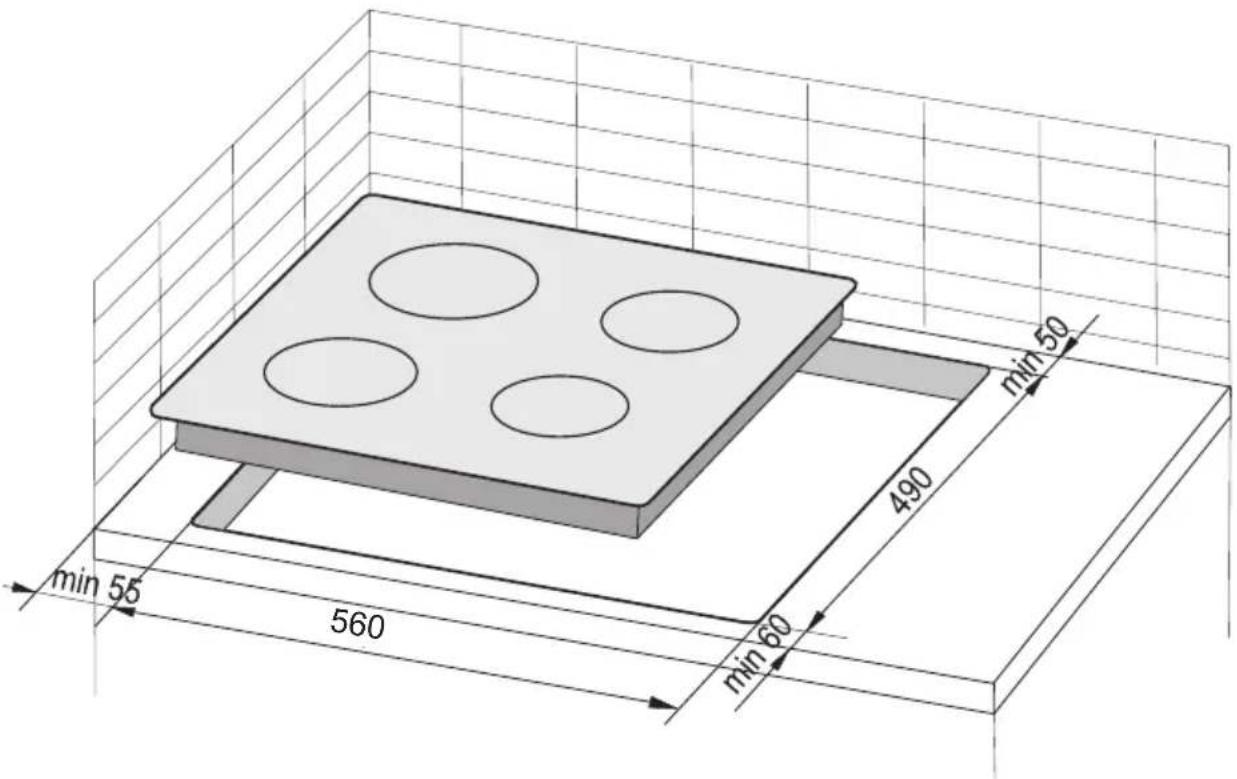

Priprava pohištvenega pulta za vgradnjo plošče

• Debelina pohištvenega pulta mora znašati od 28 do 40 mm, globina pa min. 600 mm. Pult mora biti ploščat in natančno nameščen v vodoravno lego. Pult je treba zatesniti in zaščiti ob robu pri steni pred zalitjem in vlago.
• Razdalja od roba odprtine v pultu do sprednjega zunanjega roba pulta mora znašati min. 60 mm, do roba pulta ob steni pa min. 50 mm.
• Oddaljenost roba odprtine od bočne stranice pohištvenega elementa mora znašati najmanj 55 mm.
• Pohištvo za vgradnjo štedilnika vanj mora biti prevlečeno z materiali in oblepljeno z lepilom, odpornim na temperaturo 100°C. Neizpolnjevanje tega pogoja ima lahko za posledico deformiranje površine ali odlepitev obloge.
• Robove odprtine je treba zaščititi z materialom, odpornim na absorpcijo vlage.

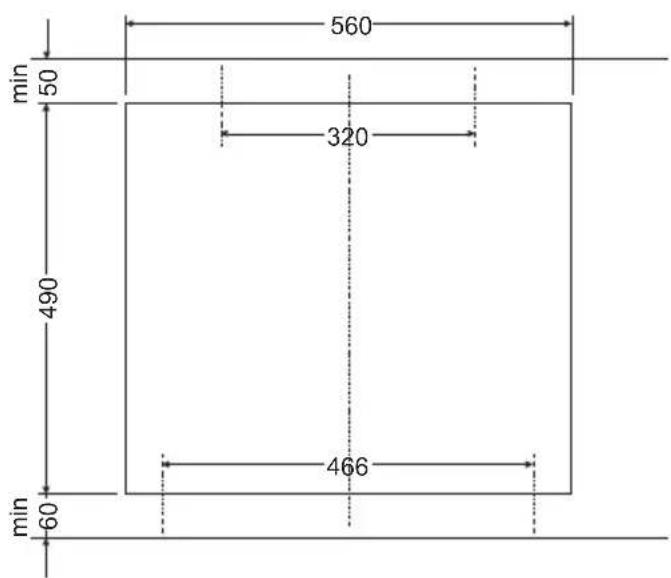

• Odprtina v pultu mora imeti dimenzije kot na sl.1.

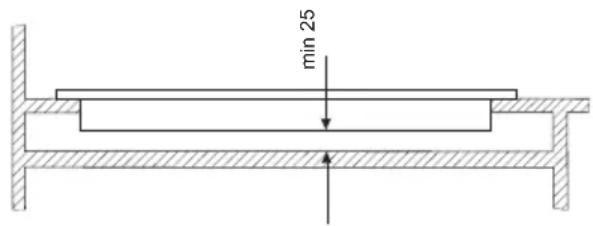

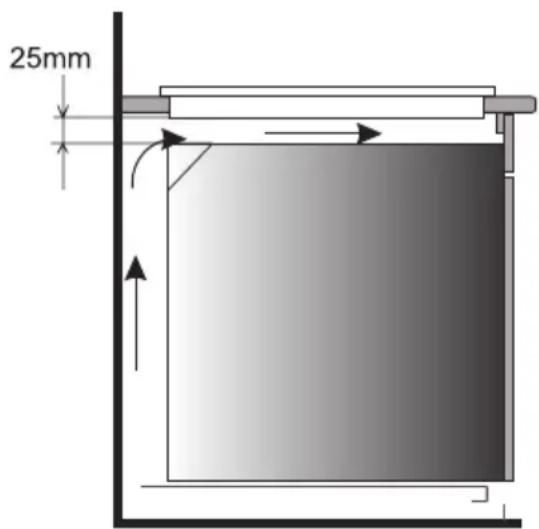

• Pod spodnjo stranjo plošče je treba pustiti vsaj 25 mm prostega prostora, da se omogoči pravilno kroženje zraka in prepreči pregretje površine okoli plošče.

1

Opozorilo. Tekom vgrajevanja plošče v pult je treba v pult kuhinjske omarice vgraditi pregradno polico kot prikazano na sliki zraven. Če bo plošča nameščena nad pečico, za vgradnjo plošče ni potrebno montirati pregradne police.

Če je plošča vgrajena v pult kuhinjske omarice nad predalom, je treba spodnji okrov plošče prekriti z leseno ploščo ali z zaščitno podlogo za ploščice.

Vgradnja v pult kuhinjske omarice.

Vgradnja v pult kuhinjske omarice nad pečico

Prepovedano je montirati ploščo nad pečico, ki je brez ventilacije.

Priključni vod je treba prepeljati tako, da se ne bo dotikal spodnjega okrova.

Montaža grelne plošče v delovni pult pohištva

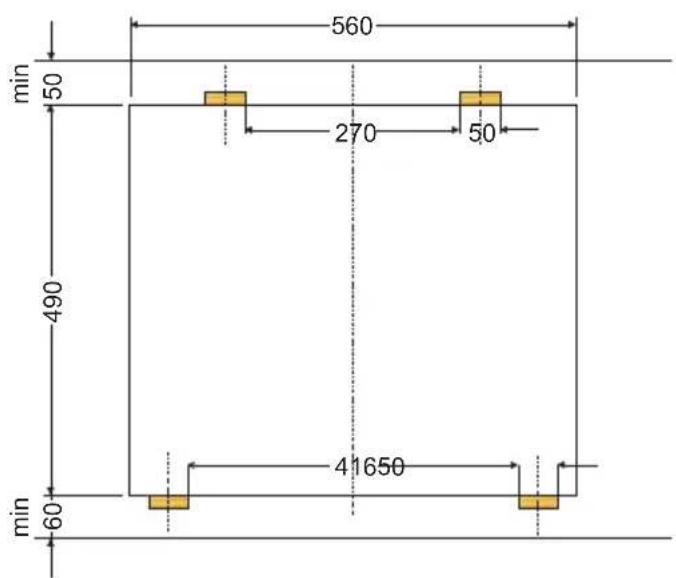

• V primeru pulta debeline 38 mm je potrebno za pritrditev grelne plošče uporabiti 4 spojke "A". Način montaže je predstavljen na slikah 2 in 3. V primeru pulta debeline 28 mm je poleg spojk "A" potrebno uporabiti 4 lesene čepke velikosti 15x15x50 mm. Način montaže je predstavljen na slikah 4 in 5.
• Preveriti, ali tesnila natančno nalegajo na ploščo.
• Rahlo priviti držaje s spodnje strani plošče.
• Očistite pult, vstavite ploščo v odprtino in jo pritisnite k pultu.
• Nastaviti pravokotne spojke na rob grelne plošče in primerno priviti.

2

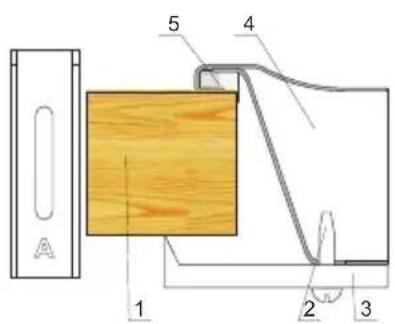

1. Delovni pult pohištva
2. Vijak
3. Montažni nosilec
4. Grelna plošča
5. Tesnilo grelne plošče

4

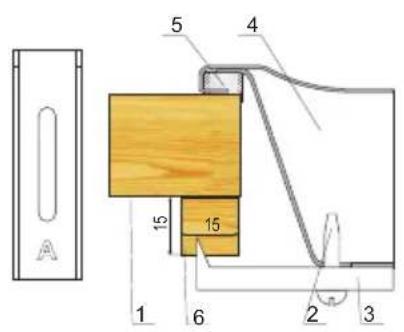

1. Delovni pult pohištva
2. Vijak
3. Montažni nosilec
4. Grelna plošča
5. Tesnilo grelne plošče
6. Leseni čep

3

5

Priklop plošče na električno napeljavo

Pozor!

Priklop na napeljavo sme opraviti izključno kvalificirani monter z ustreznim dovoljenjem. Prepovedano je samovoljno izvajati predelave ali spremembe na električni napeljavi.

Navodila za inštalaterja

Plošča je tovarniško prilagojena za napajanje z izmeničnim trofazni tokom (400 V 3N \~50 Hz). Prilagoditev plošče za napajanje z enofaznim tokom (230 V) je možna z izvedbo ustreznih mostičev na priključku skladno s shemo povezav. Shema povezav se nahaja tudi na spodnjem delu spodnjega okrova. Dostop do priključne letve je možen po snetju pokrova na spodnjem okrovu. Treba je paziti na to, da se izbere pravilni priključni vod upoštevaje vrsto priklopa in in nazivno moč plošče.

Priključni kabel je treba montirati v razbremenilnik.

Pozor!

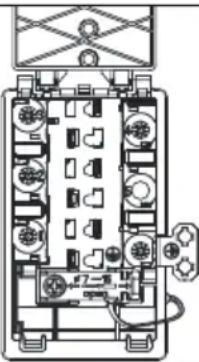

Ne pozabite priklopiti zaščitno žilo v vtičnico priključne letve, označene z oznako. Električna napeljava za napajanje plošče mora biti zavarovana z ustrezno izbrano zaščito ali, po zavarovanju napajalne linije, z ustreznim izklopnim stikalom, ki omogoča prekinitev napajanje v sili.

Pred priklopom plošče na električno napeljavo se je treba seznaniti z informacjami, nahaja- jočimi se na nazivni ploščici in na priklopni shemi.

POZOR! Inštalater ima obveznost izdati uporabniku "potrdilo o priklopu štedilnika na električno napeljavo" (obrazec le-tega se nahaja v garancijskem listu).

Način priklopa plošče, ki je neskladen s prikazanim na shemi, lahko povzroči poškodovanje le-te.

SHEMA MOŽNIH POVEZAVPozor! Napetost grelnih elementov 230V
		Pozor! V primeru vsake od povezav mora biti zaščitna žila povezana s terminalom ±		Priporočena vrsta priklopnega voda
1	Za omrežje 230 V enofazni priklop z nevtralno žilo, mostič povezuje zatiska 1-2, nevtralna žila na 4, zaščitna žila na ±	1N~	HO5	3X 4 mm ^2
2*	Za omrežje 400/230V dvofazni priklop z nevtralno žilo, nevtralna žila na 4, zaščitna žila na ±	2N~	HO5	4X2,5mm ^2
3*	Za omrežje 400/230V trofazni priklop z nevtralno žilo, nevtralna žila na 4, zaščitna žila na ±	3N~	HO5	5X 1,5 mmt ^2
L1=R, L2=S, L3=T, N=zatisk nevtralne žile, ± zatisk zaščitne žile

UPORABA

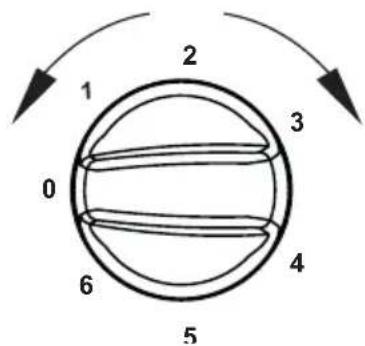

Vklop grelnih polj

7-stopenski sistem preklapljanja omogoča nastavitev moči grelne plošče glede na način kuhanja ali pečenja določene jedi (glej: ilustracija 1). Zasučne gumbe kuhinjskih plošč se lahko vrti v desno ali levo. Vgrajena kontrolna lučka kaže, da je kuhinjska plošča vklopljena. V primeru zavretja nastaviti na nivo 3, v primeru daljšega kuhanja pa na nižji nivo (v odvisnosti od potreb višje ali nižje)

Pozicija gumba	Čas delovanja
6	Zadrževanje toplote
5-4	Daljše kuhanje
3	Praženje
2-1	Zavreti-Pogreti
0	Izklopljeno


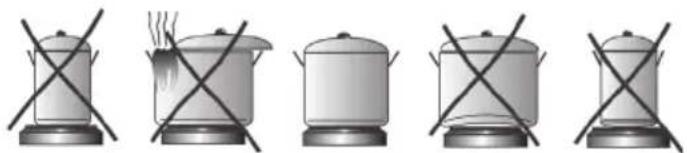

Izbor primernih posod in ponev.

Da bi se poraba energije vzdrževala na nizkem nivoju, se mora dno posod in ponev pokrivati z grelnim poljem.

Da bi zagotovili kar največji pretok toplote in s tem doseči nizke stroške energije, se priporoča izključno uporaba posod in ponev z ravnimi dni.

Pozor! Priklop električne plošče lahko izvede izključno električar, ki ima primerna pooblastila! Inštalacijski odklopnik v stavbi mora biti večfazen in varovanje se lahko zagotovi tudi z drugimi frekvenčnimi pretvorniki s tokovnimi razmiki 3 mm. Za priklop je potrebno zrahljati pokrov stikala, ki je pritrjeno z vijaki, da bi lahko prišli do objemk. Po priklopu je potrebno ponovno zavarovati povezavo priklopa z objemkami s kabelsko uvodnico.

In po vsem tem, je to Vaša nova električna plošča!

Zdaj bo kuhanje postalo prava prijetnost.

Da se vaša radost ne bi prehitro končala, vas vabimo, da pred prvo uporabo preberete poglavje „Varnostna navodila". Da bi vzdrževali vašo optimalno varnost, vas prosimo, da se držite navedenih navodil.

NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE

Naše naprave so varne. Vseeno pa minimalne nevarnosti ni mogoče izključiti. Da bi se izognili poškodbam naprave, je pred zagonom kuhinjske plošče potrebno prebrati spodnja navodila in se jih držati!

ČIŠČENJE IN VZDRŽEVANJE

Skrb uporabnika za tekoče vzdrževanje plošče v čistem stanju in za ustrezno vzdrževanje le-te pomembno vpliva na dolžino njenega brezhibnega delovanja.

Pred začetkom čiščenja je potrebno štedilnik izklopiti (vsi gumbi za preklapljanje morajo biti na pozi-ciji "0") in počakati, da se ohladi. Pobrisati z mehko krpo z majhno količino čistilnega sredstva. Nikoli ne uporabljajte razjedljivih ali agre-sivnih čistilnih sredstev.

■ Nečistoče (t.j. zasmojene ostanke jedi) je iz površine grelnih polj potrebno odstraniti z mehko krpo (črne površine polj nikoli ne smete umivati ali drgniti). Okrasne nerjaveče obročke se lahko čisti z detergenti ali čistilnimi sredstvi z rahlim efektom razžiranja, po čemer jih pobrišemo do suhega.

Površino polj je potrebno redno mazati z belim mineralnim oljem ali silikonom. A ne smete uporabljati rastlinske ali živalske maščobe, masla, olja, itd.

Delovna površina

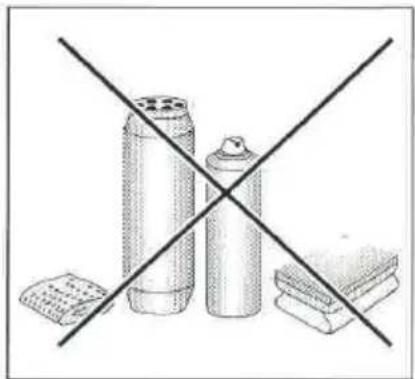

■ Emajlirano ploščo je potrebno čistiti s toplo vodo z dodatkom detergenta. Večje madeže čistimo s sredstvi z rahlim učinkom razžiranja.

Tekoče vzdrževanje

Poleg vsakodnevnega vzdrževanja je za vzdrževanje čistoče plošče potrebno:

■ zagotoviti redne preglede ob katerih se preveri upravljalne in delovne elemente.

Po preteku garancijske dobe je potrebno vsaj enkrat na dve leti ploščo dati na kontrolo v Urad za podporo klientom;

■ Odpravljanje vseh okvar in napak v delovanju;

■ Poskrbeti za redno nego delovnih elementov plošče.
