NÁVOD NA OBSLUHU EH 923 620 E AMICA

Volba varného výkonu

- nastavit otočný knoflík do zvolené polohy.

Rúra je spojením výnimočnej jednoduchosti obsluhy a skvelej účinnosti. Po prečítaní návodu nebude obsluha rúry žiadnym problémom.

Bezpečnosť a funkčnosť rúry, ktorý opustil továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky dôkladne prečítali návod na obsluhu. Dodržovanie v ňom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Rúra je určený výhradne na využitie v domácnostiach.

Výrobca si vyhradzuje možnosť vykonávania zmien, ktoré nemajú vplyv na fungovanie zariadenia.

Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byt' venovaná mimoriadna pozornost'. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.

Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovol'te det'om aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byt' vykonávané det'mi bez dozoru.

V priebehu používania sa spotrebič zahrieva. Odporúča sa zachovanie opatrnosti, a vyhýbat's dotýkania horúcich elementov vo vnútri pečiacej rúry.

Dostupné časti zariadenia sa môžu vel'mi zahrievat'. Odporúčame nepúšt'at' do blízkosti rúry deti.

Pozor. Nepoužívajte drsných čistiacich prostriedkov alebo ostrých kovových predmetov do čistenia skla dvierok, pretože môžu poškrabat' povrch, čo môže spôsobit' popraskanie skla.

Pozor. Aby sa zamedzilo možnosti zasiahnutia elektrickým prúdom, je potrebné sa pred výmenou žiarovky uistiť, či je zariadenie vypnuté.

K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.

Nebezpečenstvo obarenia! V priebehu otvárania dvierok pečiacej rúry môže unikať horúca para. V priebehu alebo po ukončeniu pečenia, dvierka pečiacej rúry otvárajte opatrne. Pri otváraniu dvierok sa nad nimi nenakláňajte. Uvedomte si, že para v závislosti od teploty môže byť neviditelná.

• Počas používania sa zariadenie zahrieva. Odporúčame maximálnu opatrnost', aby ste sa vyhli dotýkaniu horúcich častí vnútri rúry na pečenie.
• Zvláštnu pozornosť je potrebné venovať det'om nachádzajúcim sa v blízkosti sporáka. Priamy kontakt s pracujúcim sporákom hrozí obarením!
• Je potrebné dávať pozor na to, aby sa drobné domáce spotrebiče vrátane káblov nedotýkali priamo rozohriatej rúry, pretože izolácia týchto spotrebičov nie je odolná proti pôsobeniu vysokých teplôt.
• Na otvorené dvierka rúry nedávajte predmety s hmotnosťou vyššou než 15 kg.
• Na čistenie skla dvierok nepoužívajte drsné čistiace prostriedky alebo ostré kovové predmety, pretože tieto môžu poškrabat' povrch, čo môže viest' k popraskaniu skla.
• Zákaz používania rúry na pečenie s technickou poruchou. Všetky poruchy môžu odstraňovať výhradne osoby s príslušným oprávnením.
• V každej situácii spôsobenej technickou poruchou je potrebné bezodkladne odpojit' elektrické napájanie rúry na pečenie.

Kto využíva energiu zodpovedne, ten nielen chráni domáci rozpočet, ale pôsobí tiež vedome v prospech životného prostredia. A preto pomáhajme, šetrime elektrickou energiou! Postupujme teda podl'a týchto pravidiel:

- Vyhýbanie sa zbytočnému „nazeraniu pod pokrievku“.

Neotvárajte tiež zbytočne často dvierka rúry.

- Používanie rúry len v prípade väčšieho množstva potravín.

Mäso s hmotnost'ou do 1 kg sa dá upravit' šetrnejšie v hrnci na platni sporáka.

• Využitie zvyškového tepla rúry.

V prípade tepelnej úpravy dlhšej než 40 minút odporúčame vypínat' rúru 10 minút pred ukončením úpravy.

Pozor! V prípade použitia programátora nastavujte príslušne kratší čas úpravy potravín.

- Starostlivé zatváranie dvierok rúry.

Teplo uniká cez nečistoty nachádzajúce sa na tesnení dvierok.

Najlepšie je odstraňovať ich okamžite.

- Nezabudovávanie sporáka v bezprostrednej blízkosti chladničiek/mrazničiek.

Spôsobuje to zbytočné zvýšenie spotre-by elektrickej energie.

Zariadenie bolo na čas pre-pravy zabezpečené obalom proti poškodeniu.

obalu spôsobom, ktorý neohrozuje životné prostredie.

Materiály použité na balenie nie sú škodlivé pre životné prostredie, sú 100 % recyklovatel'né a označené príslušným symbolom.

Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbal'ovania udržovať mimo dosahu detí.

Po ukončení obdobia užívania nesmie byt tento výrobok likvidovaný prostredníctvom bežného komunálneho odpadu, ale treba ho odovzdat na miesto zberu a recyklácie elektrických a elektronických zariadení.

Informuje o tom symbol umiestnený na výrobku, návode na obsluhu alebo obale.

Materiály použité v zariadení sú vhodné na opätovné využitie v súlade s ich označením.

Vd'aka širokým možnostiam opätovného využitia materiálov opotrebovaných zariadení významne prispievate k ochrane nášho životného prostredia.

Informácie o príslušnom mieste likvidácie opotrebovaných zariadení Vám poskytne orgán obecnej správy.

1 Ovládacie koliesko regulátoru teploty
2 Ovládacie koliesko vol'by funkcií rúry
3, 4, 5, 6 Otočné gombíky na ovládanie varných plôch
7 Kontrolka termoregulátora L
8 Kontrolka práce pečiacej rúry R
9 Úchytka dvierok rúry

Vybavenie sporákov – súhrn:

Plech na pečenie /mäsa/*

*u niektorých typov

Montáž rúry na pečenie

• Kuchynská miestnosť musí byť suchá a vzdušná, musí mat’ účinnú ventiláciu, a umiestnenie rúry musí zaručovať vol’ný prístup k všetkým ovládacím prvkom.
• Rúra na pečenie je zhotovená v triede Y. Nábytok na zástavbu (vstavanie) musí mať obloženie a lepidlo na jej prilepenie odolné proti teplote 100 °C. Nesplnenie tejto podmienky môže spôsobit’ deformáciu povrchu alebo odlepenia obloženia.
• Na montáž rúry pripraviť otvor v nábytku s rozmermi uvedenými na obr.A,
• Pri odpojenom napájaní vykonat' pripojenie rúry na pečenie k elektrickej sieti,
• Rúru čiastočne vsunút do vopred pripraveného otvoru v nábytku a pripojit' rúru k varnej doske (obr.B).
• Nevyhnutne vykonajte spojenie nulovacieho vodiča varnej dosky (žltozelený) s nulovacou svorkou rúry (označenie) nachádzajúcou sa v blízkosti prípojky

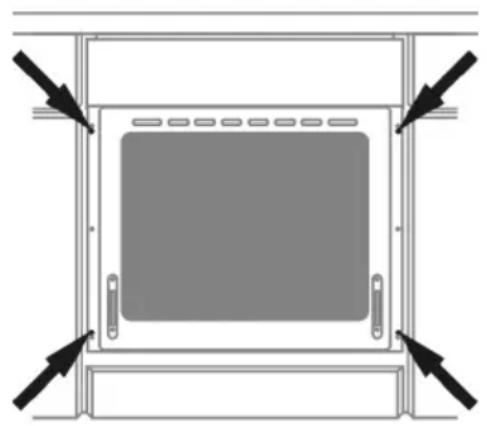

• Zasunút' rúru úplne do otvoru a zaistiť ju pred vysunutím štyrmi závrtnými skrutkami, v miestach znázornených na obr.C

obr. A
obr. B

Montáž vykonávajte pri odpojenom elektrickom napájaní.

Pripojenie na rozvod môže vykonať len kvalifikovaný inštalatér s príslušným oprávnením. Zákaz svojvolného vykonávania úprav alebo zmien elektrického rozvodu.

Pokyny pre inštalatéra

Sporák je výrobne prispôsobený na napájanie trojfázovým striedavým prúdom (400V 3N \~ 50 Hz). Menovité napätie vyhrievacích prvkov sporáka je 230 V. Sporák je možné prispôsobit' napájaniu jednofázovým prúdom (230 V) vhodným premostením na pripája-com pásiku podľa uvedenej schémy pripojenia. Schéma pripojenia je tiež umiestnená v blízkosti prípojky sporáka.

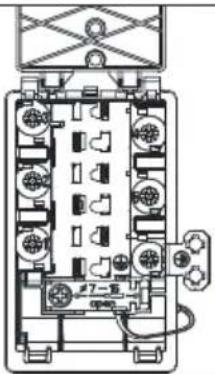

Prístup k pásiku je možný po odobratí krytu prípojky odblokovaním úchytiek plochým skrutkovačom. Je potrebné pamätať na správnu vol’bu pripájacieho vodiča, pri zohl’adnení druhu pripojenia a menovitého výkonu sporáka.

Pripájací vodič treba upevnit' v kotve prípojky sporáka.

Pozor!

Treba pamätat' na nutnosť pripojenia ochranného obvodu k svorke pripájacieho pásika, označenej značkou ⏚ Elektrický rozvod napájajúci sporák by mal mať bezpečnostný vypínač umožňujúci prerušenie prívodu prúdu v núdzových situáciách. Vzdialenosť medzi pracovnými kontaktmi bezpečnostného vypínača musí byť min. 3 mm.

Pred pripojením sporáka k elektrickému rozvodu je potrebné zoznámit sa s informáciami uvedenými na výrobnom štítku a na schéme pripojenia.

POZOR! Inštalatér je povinný vydat' užíva- teľovi „potvrdenie o pripojení sporáka na elektrický rozvod“ (v záručnom liste).

Iný spôsob pripojenia sporáka, ako je znázornené na schéme, môže spôsobit' jeho zničenie.

		SCHÉMA MOŽNÝCH PRIPOJENÍPozor! Napätie vyhrievacích súčastí 230 VPozor! Vo všetkých prípadoch pripojeniamusí byť ochranný vodič prepojený sosvorkou [IMAGE]			Odporučenýdruhpripájaciehovodiča
1	V prípade siete 230 V jednofázové pripojenie s neutrálnym vodičom, mos-tíky spojujú svorky 1 - 2 - 3 a 4 – 5,ochranný vodič na [IMAGE]	1N~			H05VV-F3G4 3 × 4 mm^2
2	V prípade siete 400/230 V dvojfázové pripojenie s neutrálnym vodičom,mostíky spojujú svorky 2 - 3 a 4 – 5,ochranný vodič na [IMAGE]	2N~			H05VV-F4G4 4 × 4 mm^2
3	V prípade siete 400/230 V trojfázové pripojenie s neutrálnym vodičom,mostíky spojujú svorky 4 – 5, fázovévodiče pripojené k 1. 2 a 3, neutrálnyvodič k 4 – 5, ochranný vodič na [IMAGE]	3N~			H05VV-F5G1,5 5 × 1,5 mm^2
Fázové vodiče – L 1 = R, L 2 = S, L 3 = T; N – neutrálny vodič; PE – ochranný vodič

Pred prvým zapnutím sporáka

• odstránit' súčasti obalu,
• odstránit' jemne (pomaly) etikety z dvierok sporáka, dbajúc na to, aby sa nepretrhol pásik lepidla;
• vyprázdnit' zásuvku, očistit' komoru rúry od prostriedkov továrenskej konzervácie,
• vybrat' príslušenstvo rúry a umyt' ho v teplej vode s prídavkom prostriedku na umývanie riadu,
• zapnút' ventiláciu v miestnosti alebo otvorit' okno,
• nahriat' rúru (pri teplote 250 °C, cca 30 min.), odstránit' nečistoty a pozorne umyt', výhrevné plochy dosky treba ohrievať počas asi 4 min. bez použitia nádoby.

Dôležité!

Komoru rúry na pečenie treba umývať len teplou vodou s prídavkom malého množstva prostriedku na umývanie riadu.

Otočné ovládače sú „schované” v ovládacom paneli, pre zvolenie funkcie je potrebné:

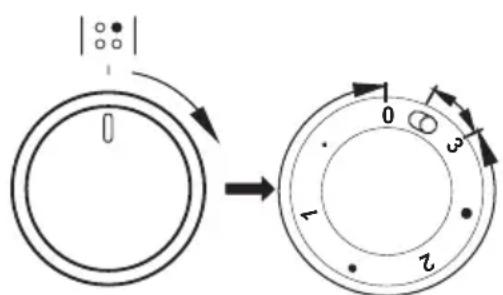

Vol'ba varného výkonu

Varné plochy majú rôzny varný výkon. Výkon platničky sa dá regulovať postupným pootáčaním gombíka doprava alebo doľava. Otočný gombík je „schovaný“ v ovládacom paneli. Na volľbu výkonu je potrebné:

• jemne stlačit' gombík a pustit',
• nastavit' otočný gombík do zvolenej polohy.

Označenia otočného gombíka po jeho obvode zodpovedajú jednotlivým polohám realizovaným varnou plochou.

Vol'ba varného výkonu

• MIN.Ohrievanie
1 Dusenie zeleniny, pozvolné varenie
• Varenie polievok, väčšieho množstva pokrmu
2 Pozvolné vyprážanie
- Opekanie mäsa, rýb
3 MAX. Rýchle zahriatie, rýchle varenie, vyprážanie
0 Vypnutie

Zapnutie varnej plochy je dovolené výhradne otočením gombíka v smere hodinových ručičiek. Zapnutie opačným smerom môže poškodit' spínač.

V rozmedzí otočného gombíka „0 • 1 • 2 • 3” pracuje vnútorná varná plocha a je možné plynulo regulovat’ množstvo tepla dodávaného nádobe. Okamžité pretočenie otočného gombíka do polohy označenej – Cspôsobuje zapnutie vonkajšej varnej plochy. Od tejto chvíle je možné plynulo regulovat’ množstvo tepla dodávaného nádobe oboma varným plochami (vnútornou a vonkajšou), pretože vnútorný vypínač vypne tieto plochy až po nastavení otočného gombíka do polohy „0“.

Funkcie rúry na pečenie a jej ob- sluha

Teplovzdušná rúra (dolná + horná špirála + ventilátor)

Rúra môže byť nahrievaná pomocou dolného a horného vyhrievacieho telesa a grilu. Ovládanie činnosti tejto rúry sa uskutočňuje pomocou otočného gombíka na vol’bu druhu činnosti rúry – nastavenie sa vykonáva otočením gombíka do polohy so zvolenou funkciou, a pomocou otočného gombíka regulácie teploty – nastavenie sa vykonáva otočením gombíka do polohy so zvolenou teplotou. Otočný gombík je „schovaný“ v ovládacom paneli. Na vol’bu pracovnej funkcie rúry je potrebné:

• jemne stlačit' gombík a pustit',
• nastavit' zvolenú funkciu.

Označenie otočného gombíka po jeho obvo- de zodpovedá funkciám realizovaným rúrou na pečenie.

K vypnutiu dôjde nastavením oboch otočných gombíkov do polohy „●” / „0”.

Pozor!

K zapnutiu ohrevu (vyhrievacieho telesa a pod.) pri zapnutí ktorejkol'vek z funkcií rúry, dôjde až po nastavení teploty.

Možné polohy otočného gombíka na vol'bu funkcie rúry

0 Nulové nastaveníe

Rýchly ohrev

Zapnutý dolný a horný ohrievač, opekač a ventilátor. Používa sa pre vstupný ohrev pečiacej rúry.

Rozmrazovanie

Zapnutý ventilátor ako aj gril

V tejto polohe otočného ovládača, rúra realizuje funkciu grilu s ventilátorom. Využitie tejto funkcie v praxi umožňuje urýchlenie procesu opekania a zlepšenia chuťových vlastností pokrmov.

Zosilnený gril (Supergril))

Zapnutie funkcie „zosilneného grilu” umožňuje vykonávať opekanie pri súčasne zapnutom hornom ohrevu. Táto funkcia umožňuje vyvinutie zvýšenej teploty v hornom pracovnom priestore pokrmov, umožňuje tiež opekanie ich väčších porcií.

Zapnutý gril

Povrchové „grilovanie“, sa používa pre opekanie malých porcí mäsa: steky, rezne, ryby, tousty, klobásky, zapekané jedlá (hrúbka opekaných pokrmov by nemala byť väčšia ako 2-3 cm, v priebehu pečenia je potrebné je obrátit' na druhú stranu).

Zapnutý dolný ohrev

V tejto polohe otočného ovládača rúra realizuje ohrievanie výlučne pri použití dolného ohrevu. Dopekanie pečiva zospodu (napr. vlhké pečivo a nadievané ovocím).

Zapnutý dolný a horný ohrev

Nastavení otočného ovládača do tejto polohy, umožňuje realizovat' ohrievanie rúry konvekčným spôso- bom. Výborne sa hodí na pečenie cesta, mäsa, rýb, chleba, pizze (je nutné vstupne zahriat' rúru ako aj používať tmavé plechy), pečenie na jednej úrovni.

Zapnutý ventilátor ako tiež dolný a horný ohrev.

V tejto pracovnej polohe otočného ovládača, rúra realizuje funkciu ce-sto. Konvekčná rúra s ventilátorom (odporúčaná funkcia v priebehu pečenia).

Nezávislé osvetlenie rúry

Nastavením otočného ovládača do tejto polohy, získame osvetlenie komory rúry.

Teplovzdušné pečenie ECO

Táto funkcia spúšťa optimalizovaný spôsob ohrevu, ktorý je zameraný na šetrenie energie spotrebovávanej pri príprave jedla. Ked’je spustený tento program, osvetlenie rúry nesvieti.

Kontrolná lampička

Zapnutie rúry je signalizované rozsvietením dvoch kontrolných lampičiek – R a L. Svietenie kontrolnej lampičky R signalizuje činnosť rúry. Zhasnutie L lampičky je signálom, že rúra dosiahla nastavenú teplotu. Ak kuchárske recepty odporúčajú vkladanie pokrmu do rozohriatej rúry, nerobte to skôr, ako po prvom zhasnutí L kontrolnej lampičky. Počas pečenia sa bude L lampička periodicky zapínat’ a vypínat’ (udržovanie teploty vnútri komory rúry). R kontrolná lampička môže svietit’ i v polohe otočného gombíka „osvetlenie komory rúry“.

Používanie grilu

K procesu grilovania dochádza v dôsledku pôsobenia infračerveného žiarenia na pokrm, emitovaného rozžeraveným vyhrievacím telesom grilu.

Na zapnutie grilu je potrebné:

• nastavit' otočný gombík rúry do polohy označenej symbolom grilu
• nahrievat' rúru asi 5 minút (pri zatvorených dvierkach rúry),
• vložit do rúry plech s pokrmom do príslušnej pracovnej úrovne. V prípade gri-lovania na rošte je potrebné umiestnit na bezprostredne nižšiu úroveň (pod roštom) plech na vytekajúci tuk,
• zatvorit' dvierka rúry.

Pri funkcií grilovanie obr. a zosilnené grilovanie obr. je potrebné nastavit' teplotu na 250°C, zatial' čo pri funkcií grilovanie s ventilátorom obr. na 190°C.

Pozor!

Grilovat' len pri zatvorených dvierkach rúry.

Ak je používaný gril, dostupné časti zariadenia sa môžu veľmi zahrievat'.

Odporúčame k rúre nepúšťať deti.

Pokrmy z cesta

- odporúča sa pečenie pokrmov z cesta na plechoch, ktoré sú továrenským príslušenstvom sporáka,

- pokrmy z cesta je možné piečť i v predávaných formách a na plechoch, ktoré treba vložiť na sušiacu mriežku, na pečenie odporúčame plechy čiernej farby, ktoré lepšie prenášajú teplo a skracujú čas pečenia,

- v prípade využitia konvenčného ohrevu (horné + dolné vyhrievacie teleso) neodporúčame použitie foriem a plechov so svetlým a lesklým povrchom, použitie foriem tohto typu môže spôsobovat' nedopečenie spodku cesta,

- v prípade využitia funkcie horúci vzduch nie je nutné vstupné predhriatie komory rúry, pri ostatných spôsoboch ohrevu treba pred vložením pokrmu komoru rúry rozohriat',

- pred vybratím pokrmu z rúry treba skontrolovať kvalitu upečenia pomocou drevenej špajle (pri správnom upečení by po pichnutí do cesta mala špajľa zostat’ suchá a čistá),

- po vypnutí rúry na pečenie je vhodné ponechat' v nej pokrm ešte asi 5 minút,

- teploty pečenia pokrmov pri využití funkcie horúci vzduch sú spravidla o 20 – 30 stupňov nižšie v porovnaní s konvenčným pečením (pri použití horného a dolného vyhrievacieho telesa),

- parametre pečenia uvedené v tabul'ke 1 a sú orientačné a dajú sa upravovat' vzhľadom na vlastné skúsenosti a kuchárske zvyklosti,

- ak sa informácie uvádzané v kuchárskych knihách značne líšia od hodnôt uvedených v návode na obsluhu sporáka, prosíme, riad'te sa pokynmi návodu.

Pečenie mäsa

- v rúre by mali byt' pripravované porcie mäsa väčšie než 1 kg, menšie kúsky odporúčame upravovať na plynových horákoch sporáka,

- na pečenie odporúčame používať žiaruvzdorné nádoby, i rukoväte týchto nádob musia byť odolné proti pôsobeniu vysokej teploty,

- pri pečení na mriežke na sušenie alebo na rošte odporúčame umiestnit' na najnižšiu úroveň plech na pečenie s malým množstvom vody,

- odporúčame najmenej raz, v polovici času pečenia, obrátit' mäso na druhú stranu, počas pečenia je tiež potrebné občas podlievať mäso šťavou (výpekom) vznikajúcim pri pečení, alebo horúcou slanou vodou, mäso sa nesmie podlievať studenou vodou.

Funkcia ohrevu ECO

• pri použití funkcie ohrevu ECO je štartovaný optimalizovaný spôsob ohrevu majúci za ciel' úsporu energie v priebehu prípravy jedál,
• dobu pečenia nie je možné skrátiť pomocou nastavenia vyšších teplôt, neodporúča sa taktiež vstupné zohrievanie rúry pred pečením,
• nemeňte nastavenie teploty v priebehu pečenia a neotvárajte dvierka v priebehu pečenia.

Odporúčané parametre pri použití funkcie ohrevu ECO

Druh pečenia pokrmu	Funkcie pečiacej rúry	Teplota (°C) Úroveň Čas [min.]
Piškótová torta		180 - 200 2 - 3	50 - 70
Bábovka / muffins		180 - 200 2 50	- 70
Ryba		190 - 210 2 - 3	45 - 60
Hovädzina		200 - 220 2 90	- 120
Bravčovina		200 - 220 2 90	- 160
Kurča		180 - 200 2 80	- 100

Teplovzdušná rúra (dolná + horná špirála + ventilátor)

Druh pečenia potravy	Funkcia rúry Teplota (°C) Úroveň Čas [min.]
Piškótová torta 160 - 200 30 - 50
Piškótová torta 150 3 25 -
Bábovka / muffins 160 - 17(	1)	3 25 - 40	2)
Bábovka / muffins 155 - 17(	1)	3 25 - 40	2)
Pizza 220 - 240	1)	2 15 - 25
Ryba 210 - 220 2 45 - 60
Ryba	190 2 - 3 60 - 70
Klobásky 230 - 250	4 14 - 18
Hovädzina	225 - 250		2	120 - 150
Bravčovina	160 - 230		2	90 - 120
Kurča	180 - 190		2 70 - 90
Kurča	160 - 180		2 45 - 60
Zelenina	190 - 210		2 40 - 50
Zelenina	170 - 190		3 40 - 50

Uvedený čas platí, ak nie je uvedené inak pre nevyhriatu rúru. Ked' je rúra vyhriata, uvedené časy skráťte o cca 5 až 10 minút.

^1) Vyhrejte prázdnu rúru
2) Časy sú uvedené pre pečenie v malých formách

Pozor: Parametre uvedené v tabul'ke sú orientačné a môžete ich upravit podľa vlastných skúseností a kuchárskeho kumštu.

Pečenie koláčov

Typ jedla Príslušenstvo Úroveň Funkcia			ohrevu	Teplota(°C)	Čas pečenia2)(min.)
Malé koláče	Plech na pečenie	3 160 - 170		1)	25 - 40 2)
	Plech na pečenie	3 155 - 170		1)	25 - 40 2)
	Plech na pečenie	3 155 - 170		1)	25 - 40 2)
	Plech na pečenie Pekáč	2 + 42 - plech na pečenie alebo pekáč4 - Plech na pečenie		155 - 170 1)	25 - 50 2)
Krehké cesto(pásiky)	Plech na pečenie	3 150 - 160		1)	30 - 40 2)
	Plech na pečenie	3 150 - 170	[86SD]	1)	25 - 35 2)
	Plech na pečenie	3 150 - 170		1)	25 - 35 2)
	Plech na pečenie Pekáč	2 + 42 - plech na pečenie alebo pekáč4 - Plech na pečenie		160 - 175 1)	25 - 35 2)
Bábovka bez tuku	Rošt + bábov-ková forma∅ 26 cm	3 170 - 180		1)	30 - 45 2)
Jablkový koláč	Rošt + dve formy∅ 20 cm	2 formy na rošte umiestnite dia-gonálne, pravý zadný a l'avý predný roh	[4SGC]	180 - 200 1)	50 - 70 2)

^1) Vyhrejte prázdnu rúru, nepoužívajte funkciu rýchleho vyhrievania.
^2) Uvedené časy platia, ak nie je uvedené inak pre nevyhriatu rúru. Ked' je rúra vyhriata, uvedené časy skráťte o cca 5 až 10 minút.

TESTOVANÉ JEDLÁ Podl'a normy EN 60350-1.

Grilovanie

Typ jedla Príslušenstvo Úroveň Funkcia			ohrevu	Teplota (°C)	Čas (min.)
Zapekanky z bieleho pečiva	Rošt 4 250		[84x8]	1)	1,5 - 2,5
	Rošt 4 250			2)	2 - 3
Hovädzie burgery	Rošt + plech na pečenie (na zbieranie stekajúceho tuku)	4 - rošt 3 - plech na pečenie		250 1)	1 strana 10 - 15 2 strana 8 - 13

1) Vyhrejte prázdnu rúru tak, že ju zapnete na 5 minút, ale nepoužívajte funkciu rýchleho vyhrievania.

2)Vyhrejte prázdnu rúru tak, že ju zapnete na 8 minút, ale nepoužívajte funkciu rýchleho vyhrievania.

Pečenie

Typ jedla Príslušenstvo Úroveň Funkcia			ohrevu	Teplota (°C)	Čas (min.)
Celé kura	Rošt + plech na pečenie (na zbieranie stekajúceho tuku)	2 - rošt1 - plech na pečenie		180 - 190 70	- 90
	Rošt + plech na pečenie (na zbieranie stekajúceho tuku)	2 - rošt1 - plech na pečenie	[ZGZZ]	180 - 190 80	- 100

Uvedený čas platí, ak nie je uvedené inak pre nevyhriatu rúru. Ked' je rúra vyhriata, uvedené časy skráťte o cca 5 až 10 minút.

Na životnosť a bezporuchovú prevádzku Vášho sporáka majú zásadný vplyv udržovanie sporáka v čistote a jeho riadna údržba.

Skôr, než začnete sporák čistit', je potrebné ho vypnút'; ovládacie koliesko musí byt' nastavené do polohy „• “ / „0“. Čistenie je potrebné vykonávat' až po vychladnutí sporáka.

Rúra na pečenie

• Rúru je potrebné čistit' po každom použití. Počas čistenia rúry zapnite osvetlenie, dosiahnete tak lepšiu viditel'nosť v pracovnom priestore.
• Komoru rúry na pečenie umývajte len teplou vodou s prídavkom neveľkého množstva tekutých prostriedkov na umývanie riadu.

- Čistenie parou - Steam Clean:

-do misky vloženej do rúry na prvú úroveň zdola nalejte 0,25 l vody (1 pohár),
-uzavrite dvierka rúry,
-ovládacie koliesko regulátoru teploty nastavte na pozíciu 50C, a ovládacie koliesko funkcie na pozíciu dolný ohrev ☐,

-nahrievajte komoru rúry cca 30 minút,

-po zakončeniu procesu čistenia otvorte dvierka rúry, vnútro komory vytrite hubkou alebo utierkou a nasledovne umyte teplou vodou s dodatkom prípravku na mytie riadu.

- Po umytí komory rúry na pečenie je potrebné vytriet' ju do sucha.

Pozor!

Na čistenie a údržbu sklenených čelných strán nepoužívajte čistiace prostriedky obsahujúce brúsne látky.

Výmena halogénovej žiarovky osvetlenia pečiacej rúry

Aby ste neutrpeli úraz elektrickým prúdom, pred výmenou halogénovej žiarovky sa presvedčte, či je zariadenie vypnu-to.

• Všetky ovládacie gombíky nastavte do polohy „•“/„0“ a vypnite napájanie,
• Vyskrutkujte a umyte tienidlo lampičky a vytrite ho dôkladne do sucha.
• Vyjmete halogénovú žiarovku s použitím handričky alebo papiera, v prípade potreby ju vymeňte za novú G9
  -napätie 230V
  -výkon 25W
• Halogénovú žiarovku vložte presne do objímky.
• Naskrutkujte tienidlo lampičky.

Pozor! Náleží venovat' pozornost' tomu, aby sa žiarovky bezprostredne nedotýkat' prstami.

ČISTENIE A ÚDRŽBA SPORÁKA

- Rúry na pečenie označené písmenom D boli vybavené l'ahko vytiahnutel'nými drôtenými vodiacimi lištami (mriežkami) vložiek (vkladacích roštov) rúry. Na ich vybratie pri umývaní treba potiahnut' za záves, ktorý sa nachádza vpredu, potom odklonit' vodiacu lištu a vybrat' zo zadného závesu.

Vyberanie rebríkov

Vkladanie rebríkov

- Sporáky označené písmenami Dp* majú nehrdzavejúce vysúvané vodiace lišty vložiek pripevnené k drôteným vodiacim lištám. Vodiace lišty vyberajte a myte spolu s drôtenými lištami. Pred umiestením na nich pekáčov je vysuňte (ak je pečiaca rúra zohriata, vodiace lišty vysuňte zachycujúc zadnú hranu pekáčov o zarážky nachádzajúce sa v prednej časti líšt) a potom zasuňte spolu s pekáčom.

Pozor!

Vyberanie teleskopických vodiacich líšt

Zakladanie teleskopických vodiacich líšt

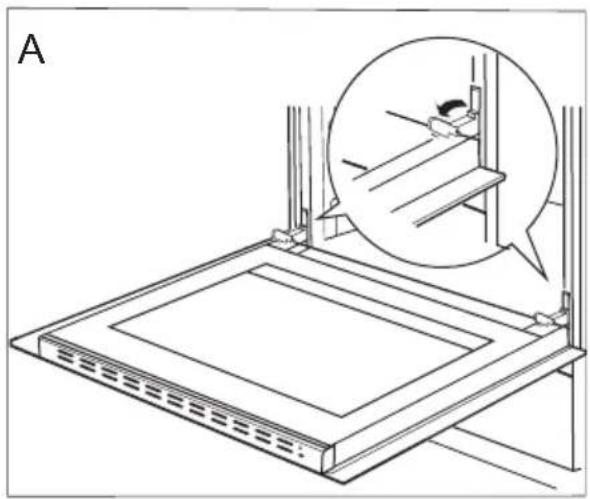

Na dosiahnutie lepšieho prístupu ku komore rúry a jednoduchšieho čistenia je možné vytiahnutie dvierok. Na vytiahnutie je potrebné otvorit' dvierka, odklonit' zaist'ujúci prvok umiestnený v pánte smerom nahor (obr.A).

Dvierka zl'ahka privrite, naddvihnite a vytiahnite smerom dopredu. Pri namontovaní dvierok postupujte opačným spôsobom. Pri nasadzovaní treba dat pozor, aby bol výrez na pánte správne osadený na výstupku držiaka pánta. Po nasadení dvierok na sporák je potrebné na doraz sklopiť zaist'ujúci prvok a pozorne ho pritlačit'.

Nesprávne nastavení zaist'ujúceho prvku môže spôsobit' poškodenie pánta pri pokuse o zatvorenie dvierok.

Vyberanie vnútorného skla

1. Pomocou krížového skrutkovača odskrutkujte skrutky nachádzajúce sa v bočných zámkoch (obr. B).

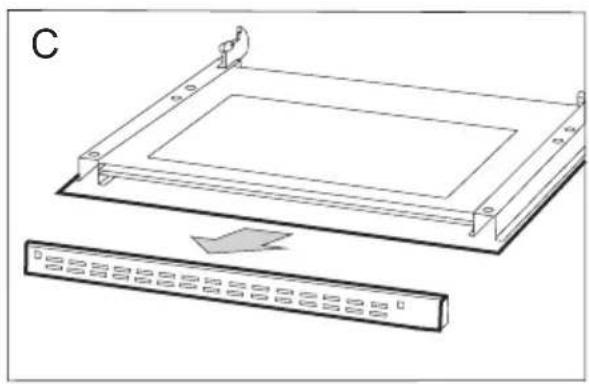

2. Zámky ohnite pomocou plochého skrut-kovača a vyberte hornú lištu dvierok. (obr. B, C).

1. Vnútorné sklo vytiahnite z úchytiek (v dolnej časti dvierok). (obr. D).

Vyberte prostredné sklo.

1. Umyte sklo teplou vodou s malým množstvom čistiaceho prostriedku.

Pre opätovné namontovanie skla, zopakujte uvedené úkony v opačnom poradí. Hladká časť skla by sa mala nachádzat' v hornej časti.

Pozor! Nevtlačujte hornú lištu súčasne do oboch strán dvierok. Pre správne osadenie hornej lišty dvierok, najskôr priložte l'avý koniec lišty do dvierok, a pravý koniec vtlacte do počúvatelného „kliknutia”. Potom pritlačte lištu z l'avej strany do počúvatelného „kliknutia”.

Vyberanie vnútorného skla

Periodické revízie

Popri činnostiach, ktorých úlohou je priebežné udržovanie sporáka v čistote, je potrebné:

• vykonávať periodické kontroly funkčnosti ovládacích prvkov a pracovných systémov sporáka. Po skončení záručnej lehoty, najmenej raz za dva roky, je potrebné poverit' firmu servisnej obsluhy vykonaním technickej revízie sporáka,
• odstránit' zistené prevádzkové chyby,
• vykonať periodickú údržbu pracovných systémov sporáka

Pozor!

Všetky opravy a regulačné úkony by mali byť vykonávané príslušnou firmou servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenia.

V každej núdzovej situácii je potrebné:

• vypnút' pracovné systémy sporáka
• odpojit' elektrické napájanie
- nahlásit' opravu
- niektoré drobné chyby môže užívatel' odstránit' sám, ak sa bude riadit' pokynmi uvedenými v tabul'ke nižšie; skôr ako sa obrátite na oddelenie obsluhy zákazníka alebo servis, je potrebné prečítať si nasledujúce body v tabul'ke.

PROBLÉM PRÍČINA POSTUP
1.prístroj nefunguje prerušenie prívodu prúdu skontrolujte poistku domovej inštalácie, spálenú vymeňte
2.displej programátora ukazuje čas „0.00“	zariadenie bolo odpojené od siete alebo došlo k chvíľkovej strate napätia	nastavit’ aktuálny čas (pozri Návod na obsluhu programátora)
3. nefunguje osvetlenie rúry	povolená alebo poškodená žiarovka	dotiahnut’ žiarovku alebo poškodenú vymenit’ (pozri kapitolu Čistenie a údržba)

Menovité napätie 230/400V \~ 50 Hz

Základné informácie:

Výrobok spíňa požiadavky noriem EN 60335-1, EN 60335-2-6, platných v Európskej únii.

Údaje na energetických štítkoch elektrických rúr sú uvedené podľa normy EN 60350-1/IEC 60350-1. Tieto hodnoty sú určené pri štandardnom zaťažení so zapnutými funkciami: dolnej a hornej špirály (konvenčný režim) a s dodatočným vyhrievaním teplovzdušného ventilátora (ak sú také funkcie dostupné).

Trieda energetickej efektivnosti bola určená na základe dostupných funkcií výrobku podľa nasledujúceho poradia prednosti:

Pri určovaní spotreby energie sa skladajú teleskopické kol'ajnice (ak ich daný výrobok má)

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EC

a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.

SK
