KAI93VIFP - Mraznička BOSCH - Bezplatný návod na obsluhu

Typ výrobku	Vstavaná mraznička
Značka	Bosch
Model	KAI93VIFP
Čistý objem mrazničky	242 L
Energetická trieda	D
Ročná spotreba energie	219 kWh/rok
Hladina hluku	39 dB(A)
Rozmery (V x Š x H)	177,2 x 55,6 x 54,8 cm
Čistá hmotnosť	72 kg
Napájanie	220-240 V, 50 Hz
Funkcie	Rýchle mrazenie, teplotný alarm, LED osvetlenie
Počet zásuviek	6
Mraziaca kapacita	16 kg/24h
Výdrž pri výpadku prúdu	24 h
Klimatická trieda	SN-ST
Typ odmrazovania	No Frost (automatické)
Chladiaci systém	Ventilovaný (No Frost)
Index opraviteľnosti	8.0/10
Náhradné diely	Dostupné (servis Bosch)
Údržba	Čistenie mäkkou handričkou a mydlovou vodou
Bezpečnosť	Alarm otvorených dverí

Často kladené otázky - KAI93VIFP BOSCH

Ako nastaviť teplotu mojej mrazničky Bosch KAI93VIFP ?

Použite nastavovacie tlačidlá na prednej strane. Odporúčaná teplota je -18°C.

Čo robiť, ak sa spustí zvukový alarm ?

Skontrolujte, či sú dvierka správne zatvorené. Ak alarm pretrváva, pozrite si návod na použitie.

Ako aktivovať funkciu rýchleho mrazenia ?

Stlačte tlačidlo Super Freeze niekoľko hodín pred vložením čerstvých potravín.

Aká je maximálna mraziaca kapacita ?

Až 16 kg čerstvých potravín za 24 hodín.

Ako odmraziť spotrebič ?

Tento model je vybavený systémom No Frost, nevyžaduje manuálne odmrazovanie.

Čo robiť pri výpadku prúdu ?

Neotvárajte dvierka. Spotrebič udržiava teplotu približne 24 hodín.

Ako vyčistiť vnútro mrazničky ?

Odpojte spotrebič, vyberte potraviny a potom vyčistite mäkkou handričkou a mydlovou vodou. Opláchnite a osušte.

Kde nájsť náhradné diely ?

Kontaktujte zákaznícky servis Bosch alebo navštívte oficiálnu webovú stránku.

Aká je energetická trieda tohto spotrebiča ?

Energetická trieda je D (podľa revidovaného európskeho energetického štítku).

Je spotrebič kompatibilný s vlastnými úchytkami ?

Áno, vstavaný model umožňuje inštaláciu nábytkovej fasády. Pre rozmery pozrite návod.

NÁVOD NA OBSLUHU KAI93VIFP BOSCH

1.1 Dôležité informácie 288

1.1.1 Účel 288

1.2 Vysvetlenie symbolov 288

1.2.1 Úrovne nebezpečenstva.... 288

1.2.2 Symboly označujúce riziká 288

1.2.3 Štruktúra varovaní 289

Nástroje a pomôcky 291

Oprava....292

4.1 Výmena tesnenia dvierok....292

4.2 Výmena dverovej úchytky 295

4.2.1 Odoberanie dverovej úchytky 295

4.2.2 Montáz dverovej úchytky 295

4.3 Výmena odkladacej plochy....296

4.3.2 Montáž odkladacej plochy 296

4.4 Výmena odkladacieho priestoru na fľaše.... 297

4.4.1 Odobratie odkladacieho priestoru na flaše.... 297

4.4.2 Montáž odkladacieho priestoru na fl'aše 297

4.5 Výmena poličky v dvierkach 298

4.5.1 Odobratie poličky v dvierkach 298

4.6 Výmena nádob 299

4.6.1 Odobratie nádob 299

4.7 Výmena LED žiarovky.... 300

4.7.1 Odobratie LED žiarovky.... 300

4.7.2 Montáž LED žiarovky 301

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.
■ Zaistite t'ažké komponenty proti pádu.
■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.
Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Šesthranné imbu-sové klůče[00340819]	2 mm, 2,5 mm, 3 mm, 4 mm,5 mm, 6 mm, 8 mm

Oprava

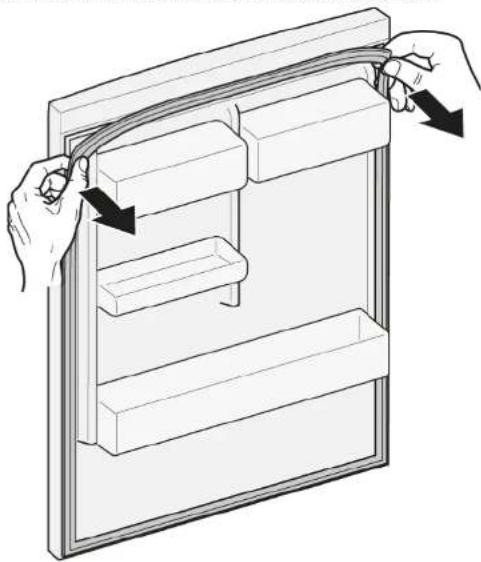

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena dverovej úchytky

Špeciálne nástroje:

Šest'hranné imbusové klúče 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, [00340819] 6 mm, 8 mm

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.2.1 Odoberanie dverovej úchytky

1. 1. Odskrutkujte dve skrutky (1).

2. Odoberte dverovú úchytku (2).

1. Druhú dverovú úchytku odoberte rovnakým spôsobom.

4.2.2 Montáž dverovej úchytky

4.3 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.3.2 Montáž odkladacej plochy

4.4 Výmena odkladacieho priestoru na fl'aše

Požiadavka:

Dvierka sú otvorené.

4.4.1 Odobratie odkladacieho priestoru na fl'aše

- Vytiahnite odkladací priestor na fl'aše.

4.5 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.5.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

Dvierka sú otvorené.

4.6.1 Odobratie nádob

4.7 Výmena LED žiarovky

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat kvalifikovný elektrikár.
- Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
√ Horná odkladacia plocha je odobratá.

4.7.1 Odobratie LED žiarovky

1. Chytte kryt LED žiarovky dvomi rukami a potiahnite nadol

Kryt LED žiarovky je odobratý.

1. Potiahnite a vyberte LED žiarovku

LED žiarovka je odobratá.

Oprava

4.7.2 Montáž LED žiarovky
