Tipo di prodotto	Congelatore da incasso
Marca	Bosch
Modello	KAI93VIFP
Volume netto congelatore	242 L
Classe energetica	D
Consumo annuo di energia	219 kWh/anno
Livello sonoro	39 dB(A)
Dimensioni (A x L x P)	177,2 x 55,6 x 54,8 cm
Peso netto	72 kg
Alimentazione	220-240 V, 50 Hz
Funzioni	Congelamento rapido, allarme temperatura, illuminazione LED
Numero di cassetti	6
Capacità di congelamento	16 kg/24h
Autonomia in caso di guasto	24 h
Classe climatica	SN-ST
Tipo di sbrinamento	No Frost (automatico)
Sistema di raffreddamento	Ventilato (No Frost)
Indice di riparabilità	8.0/10
Ricambi	Disponibili (assistenza Bosch)
Manutenzione	Pulizia con panno morbido e acqua saponata
Sicurezza	Allarme porta aperta

Domande frequenti - KAI93VIFP BOSCH

Come regolare la temperatura del mio congelatore Bosch KAI93VIFP?

Utilizzare i pulsanti di regolazione situati sul frontale. La temperatura consigliata è -18°C.

Cosa fare se si attiva l'allarme acustico?

Verificare che la porta sia ben chiusa. Se l'allarme persiste, consultare il manuale d'uso.

Come attivare la funzione di congelamento rapido?

Premere il pulsante Super Freeze poche ore prima di introdurre alimenti freschi.

Qual è la capacità massima di congelamento?

Fino a 16 kg di prodotti freschi per 24 ore.

Come sbrinare l'apparecchio?

Questo modello è dotato del sistema No Frost, non necessita di sbrinamento manuale.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta. L'apparecchio mantiene la temperatura per circa 24 ore.

Come pulire l'interno del congelatore?

Scollegare l'apparecchio, rimuovere gli alimenti, quindi pulire con un panno morbido e acqua saponata. Sciacquare e asciugare.

Dove trovare i ricambi?

Contattare il servizio assistenza Bosch o visitare il sito web ufficiale.

Qual è la classe energetica di questo apparecchio?

La classe energetica è D (secondo l'etichetta energetica europea rivista).

L'apparecchio è compatibile con maniglie personalizzate?

Sì, il modello da incasso permette di installare una facciata di mobile. Consultare il manuale per le dimensioni.

MANUALE UTENTE KAI93VIFP BOSCH

Kuuskantvötmed 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, [00340819] 6 mm, 8 mm

Nõue:

▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 183

1.1 Avvertenze importanti 183
1.1.1 Scopo 183

1.2 Spiegazione dei simboli 183

1.2.1 Livelli di pericolo 183

1.2.2 Simboli di pericolo.... 183

1.2.3 Struttura degli avvertimenti 184

1.2.4 Simboli generici 184

Sicurezza....185

2.1 Note generali sulla sicurezza.... 185
2.1.1 Tutti gli elettrodomestici.... 185

Strumenti e ausili.... 186

Riparazione....187

4.1 Sostituzione della guarnizione della porta 187

4.1.1 Smontaggio della guarnizione della porta 187

4.1.2 Montaggio della guarnizione della porta.... 187

4.2 Sostituzione della maniglia della porta 190

4.2.1 Smontaggio della maniglia della porta 190

4.2.2 Montaggio della maniglia della porta 190

4.3 Sostituzione del ripiano....191

4.3.1 Smontaggio del ripiano....191

4.3.2 Montaggio del ripiano 191

4.4 Sostituzione del portabottiglie....192

4.4.1 Smontaggio del portabottiglie.... 192

4.4.2 Montaggio del portabottiglie....192

4.5 Sostituzione del balconcino della porta 193

4.5.1 Smontaggio del balconcino della porta 193

4.5.2 Montaggio del balconcino della porta 193

4.6 Sostituzione dei cassetti.... 194

4.6.1 Estrazione dei cassetti.... 194

4.6.2 Inserimento dei cassetti.... 194

4.7 Sostituzione della luce a LED.... 195

4.7.1 Smontaggio della luce a LED.... 195

4.7.2 Montaggio della luce a LED 196

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione[00342013]	60 cm x 50 cm
Chiavi a brugola[00340819]	2 mm, 2,5 mm, 3 mm, 4 mm,5 mm, 6 mm, 8 mm

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Chiavi a brugola 2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm [00340819]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

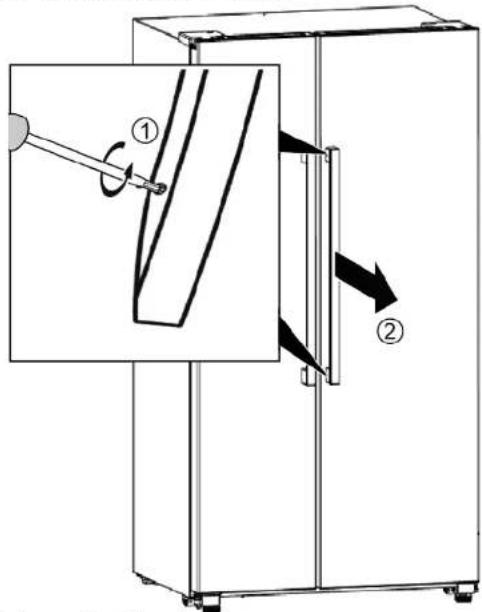

4.2.1 Smontaggio della maniglia della porta

1. 1. Svitare le due viti (1).
2. Smontare la maniglia della porta (2).

→ La maniglia della porta è rimossa.
2. Togliere la seconda maniglia della porta nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.3.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.3.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del portabottiglie

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del portabottiglie

▶ Estrarre il portabottiglie.

Il portabottiglie è rimosso.

4.4.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.5.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.5.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione dei cassetti

Prerequisiti:

La porta è aperta.

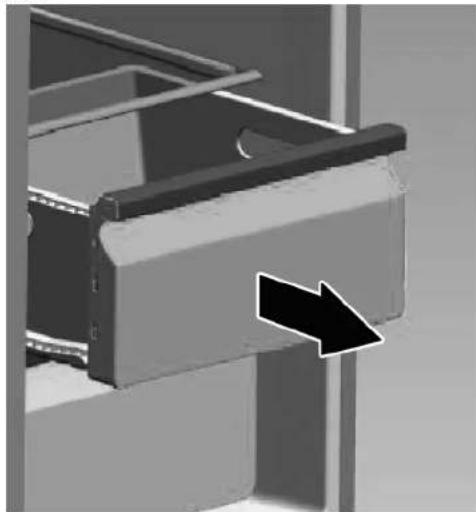

4.6.1 Estrazione dei cassetti

- Tirare completamente fuori il cassetto, sollevarlo per staccarlo dal supporto ed estrarlo.

Il cassetto è rimosso.

4.6.2 Inserimento dei cassetti

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione della luce a LED

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati. Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
Il ripiano superiore è rimosso.

4.7.1 Smontaggio della luce a LED

1. Afferrare il coperchio della luce a LED con due mani e tirarlo verso il basso.

Il coperchio della luce a LED è rimosso.

1. Scollegare il terminale.

La luce a LED è rimossa.

Riparazione

4.7.2 Montaggio della luce a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.
