Baixe as instruções para o seu Congelador em formato PDF gratuitamente! Encontre o seu manual KAI93VIFP - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KAI93VIFP da marca BOSCH.
MANUAL DE UTILIZADOR KAI93VIFP BOSCH
Dicas de resolução - Combinado de refrigeração/congelação
i Sobre este documento.... 258
1.1 Informação importante 258
1.1.1 Finalidade 258
1.2 Explicação dos símbolos.... 258
1.2.1 Níveis de perigo.... 258
1.2.2 Símbolos de perigo 258
1.2.3 Estrutura dos avisos 259
1.2.4 Símbolos gerais 259
Segurança.... 260
2.1 Instruções gerais de segurança.... 260
2.1.1 Todos os eletrodomésticos 260
Ferramentas e auxiliares.... 261
Reparação 262
4.1 Substituir a junta da porta 262
4.1.1 Remover a junta da porta 262
4.1.2 Instalar a junta da porta.... 262
4.2 Substituir o puxador da porta 265
4.2.1 Remover o puxador da porta 265
4.2.2 Instalar o puxador da porta.... 265
4.3 Substituir a prateleira 266
4.3.1 Remover a prateleira.... 266
4.3.2 Instalar a prateleira 266
4.4 Substituir o suporte para garrafas.... 267
4.4.1 Remover o suporte para garrafas.... 267
4.4.2 Instalar o suporte para garrafas 267
4.5 Substituir a prateleira da porta 268
4.5.1 Remover a prateleira da porta....268
4.5.2 Instalar a prateleira da porta 268
4.6 Substituir recipientes 269
4.6.1 Remover recipientes 269
4.6.2 Instalar recipientes.... 269
4.7 Substituir a lâmpada LED....270
4.7.1 Remover a lâmpada LED 270
4.7.2 Instalar a lâmpada LED 271
i Sobre este documento
1.1 Informação importante
1.1.1 Finalidade
Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.
Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.
1.2 Explicação dos símbolos
1.2.1 Níveis de perigo
Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.
| Nível de aviso Significado | |
![]() | A não observância da mensagem de aviso resulta em morte ou ferimentos graves. |
![]() | A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves. |
![]() | A não observância da mensagem de aviso pode resultar em ferimentos ligeiros. |
![]() | A não observância da mensagem de aviso pode resultar em danos materiais. |
Tabela 1: Níveis de perigo
1.2.2 Símbolos de perigo
Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.
Neste documento são utilizados os seguintes símbolos de perigo:
| Símbolo de perigo Significado | ||
![]() | Mensagem geral de aviso | |
![]() | Perigo de tensão elétrica | |
![]() | Risco de explosão | |
![]() | Perigo de cortes | |
i Sobre este documento
| Símbolo de perigo Significado | ||
![]() | Perigo de esmagamento | |
![]() | Perigo de superfícies quentes | |
![]() | Perigo de campo eletromagnético intenso | |
![]() | Perigo de radiação não-ionizante | |
Tabela 2: Símbolos de perigo
1.2.3 Estrutura dos avisos
Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.


O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.


1.2.4 Símbolos gerais
Neste documento são utilizados os seguintes símbolos gerais:
| Símbolo ger. Significado | ||
![]() | Identificação de uma dica especial (texto e/ou ilustração) | |
| [SWED] | Identificação de uma dica simples (apenas texto) | |
| [ST44] | Identificação de uma ligação para um tutorial em vídeo | |
| [SWED] | Identificação das ferramentas necessárias | |
| [ST44] | Identificação das condições prévias necessárias | |
| [SWED] | Identificação de uma condição (se ..., então ...) | |
| [SWED] | Identificação de um resultado | |
| [Iniciar] Identificação de uma tecla ou botão | ||
| [00123456] Identificação de um número de material | ||
| Estado Identificação de um texto exibido / panela(no visor do aparelho) | ||
Tabela 3: Símbolos gerais
Segurança
2.1 Instruções gerais de segurança
2.1.1 Todos os eletrodomésticos
Risco de choque elétrico devido a partes sob tensão!
- Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
- Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.
Risco de ferimentos causados por arestas vivas!
■ Use luvas de proteção.
Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis
■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.
Risco para a segurança/funcionamento do aparelho!
■ Utilize apenas peças sobressalentes originais.
Risco de danos em componentes electrostaticamente sensíveis (ESDs)!
- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares
| Designação Detalhes Imagens | ||
| Pano protetor[00342013] | 60 cm x 50 cm | ![]() |
| Chaves de caixasextavadas[00340819] | 2 mm, 2.5 mm, 3 mm, 4 mm,5 mm, 6 mm, 8 mm | ![]() |

Reparação
4.1 Substituir a junta da porta
Pré-requisito:
A porta está aberta.
4.1.1 Remover a junta da porta
- Solte a junta da porta da ranhura nos cantos direito e esquerdo.

- Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.
4.1.2 Instalar a junta da porta
| A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem ofuncionamento a longo termo. | |
| Se o seu aparelho disposer de dobradiças ou fixações de dobradiçaajustáveis, poderá otimizar o comportamento de fecho subsequentemente. | |
| Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção. |

Reparação
-
If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.
-
Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.
Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.
- Empurre os cantos da junta em cima e em baixo para ranhura.

- Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação
4.2 Substituir o puxador da porta
Ferramentas necessárias:
Chaves de caixa sextavadas 2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm, [00340819] 6 mm, 8 mm
Pré-requisito:
√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

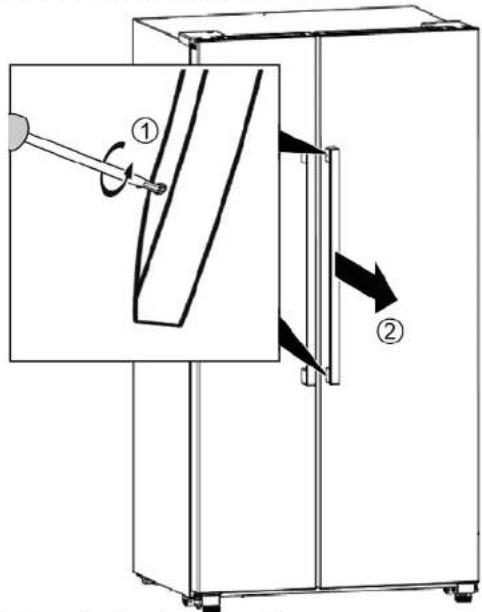

4.2.1 Remover o puxador da porta
-
- Desaperte dois parafusos (1).
-
Remova o puxador da porta (2).

O puxador da porta está removido.
- Remova o segundo puxador da porta da mesma forma.
4.2.2 Instalar o puxador da porta
Instale pela ordem inversa.

Reparação
4.3 Substituir a prateleira
Pré-requisito:
A porta está aberta.
4.3.1 Remover a prateleira
▶ Puxe a prateleira para fora.

A prateleira está removida.
4.3.2 Instalar a prateleira
Instale pela ordem inversa.

Reparação
4.4 Substituir o suporte para garrafas
Pré-requisito:
A porta está aberta.
4.4.1 Remover o suporte para garrafas
- Puxe para fora o suporte para garrafas.

O suporte para garrafas está removido.
4.4.2 Instalar o suporte para garrafas
Instale pela ordem inversa.

Reparação
4.5 Substituir a prateleira da porta
Pré-requisito:
A porta está aberta.
4.5.1 Remover a prateleira da porta
▶ Levante a prateleira da porta.

A prateleira da porta está removida.
4.5.2 Instalar a prateleira da porta
Instale pela ordem inversa.

Reparação
4.6 Substituir recipientes
Pré-requisito:
A porta está aberta.

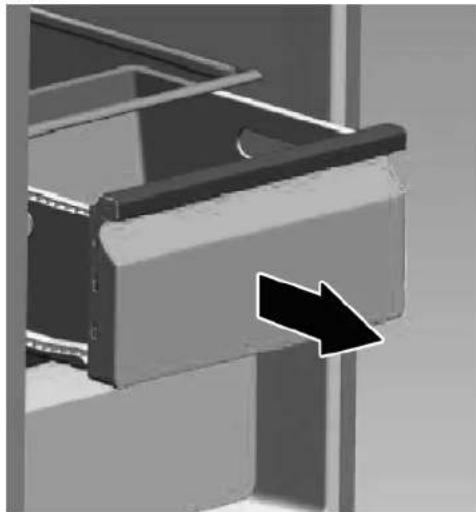

4.6.1 Remover recipientes
- Puxe o recipiente para fora inteiramente, levante-o para o desprender do suporte e retire-o.

O recipiente está removido.
4.6.2 Instalar recipientes
Instale pela ordem inversa.

Reparação
4.7 Substituir a lâmpada LED

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO
Risco de choque elétrico devido a partes sob tensão!
Risco de vida devido a choque elétrico em caso de reparação inadequada
As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

CUIDADO
Arestas vivas!
Lesões por corte
▶ Use luvas de proteção.
Pré-requisito:
√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
A prateleira superior está removida.
4.7.1 Remover a lâmpada LED
- Segure a tampa da lâmpada LED com as duas mãos e puxe para baixo

A tampa da lâmpada LED está removida.

- Puxe e retire a lâmpada LED

A lâmpada LED está removida.

Reparação
4.7.2 Instalar a lâmpada LED
Instale pela ordem inversa.
