FZR 4210-B - Kosačka na trávu Fieldmann - Bezplatný návod na obsluhu

Typ výrobku	Benzínová kosačka na trávu
Motor	RATO RV125-S, 4-taktný OHV, vzduchom chladený
Zdvihový objem motora	127 cm³
Menovitý výkon	1.9 kW
Otáčky motora	2900 ot./min
Systém štartovania	Štartovacie lanko
Typ paliva	Bezolovnatý benzín, min. 95 oktánov
Kapacita palivovej nádrže	1.0 L
Kapacita oleja	0.5 L (SAE30 alebo 15W-40)
Šírka kosenia	420 mm
Rozsah výšky kosenia	25-75 mm (6 polôh, centrálne nastavenie)
Kapacita koša na trávu	45 L
Veľkosť kolies (predné/zadné)	150 mm / 200 mm
Materiál podvozku	Oceľ
Režimy kosenia	Zber, Zadné vyhadzovanie, Mulčovanie
Hladina hluku	96 dB(A)
Hmotnosť	21,7 kg
Rukoväť	Skladacia, výškovo nastaviteľná
Bezpečnostné prvky	Páčka štart/brzda, zastavenie motora pri uvoľnení; odpojenie zapaľovacej sviečky pri údržbe
Záruka	24 mesiacov

Často kladené otázky - FZR 4210-B Fieldmann

Ako zložím rukoväť a kôš na trávu?

Vložte spodnú rukoväť do otvorov kosačky a zaistite skrutkami a maticami. Pripevnite hornú rukoväť k spodnej rukoväti pomocou rýchlospojok a krídlových matíc. Pre kôš na trávu zaveste plastové spony na oceľový rám. Uistite sa, že káble nie sú privreté.

Aký olej a palivo mám použiť?

Použite motorový olej SAE30 alebo 15W-40 (približne 600 ml). Naplňte po značky MIN a MAX na mierke. Použite bezolovnatý benzín s minimálne 95 oktánmi. Nepoužívajte zmesi s etanolom alebo metanolom.

Ako naštartujem kosačku?

Ak je motor studený, stlačte palivové čerpadlo 2-3 krát. Pritiahnite páčku štart/brzda k rukoväti a držte. Prudko potiahnite štartovacie lanko. Motor zvyčajne naskočí po 3-4 potiahnutiach. Uvoľnite páčku na zastavenie.

Ako nastavím výšku kosenia?

Použite centrálnu páčku nastavenia výšky kosenia (položka 10) na výber jednej zo 6 polôh v rozsahu 25 až 75 mm. Pre väčšinu trávnikov použite stredné nastavenie. Nikdy nekoste viac ako 1/3 dĺžky trávy naraz.

Čo mám robiť, ak motor neštartuje?

Skontrolujte hladinu paliva, pripojenie zapaľovacej sviečky, vzduchový filter a polohu sýtiča. Uistite sa, že medzera na zapaľovacej sviečke je 0,7-0,8 mm. Ak stále neštartuje, pozrite si časť riešenia problémov alebo kontaktujte servis.

Ako často mám meniť olej?

Vymeňte olej po prvých 5 hodinách prevádzky, potom každých 25 hodín alebo každých 6 mesiacov. Vždy pred použitím skontrolujte hladinu oleja.

Môžem používať túto kosačku na svahoch?

Áno, ale len na svahoch so sklonom do 20°. Koste naprieč svahom (kolmo), nikdy hore a dole. Buďte opatrní, aby ste predišli zablokovaniu motora.

Ako vyzerá indikátor plného koša na trávu?

Kôš na trávu má na zadnej strane plastovú klapku. Keď je kôš prázdny alebo nie plný, klapka je zdvihnutá. Keď sa zatvorí, kôš je plný a je potrebné ho vyprázdniť.

Ako prepnem na mulčovací režim?

Odstráňte kôš na trávu. Držte kryt koša na trávu otvorený a vložte mulčovaciu zástrčku do vyhadzovacieho otvoru, kým nezacvakne. Pred pripevnením alebo odstránením zástrčky sa uistite, že je motor vypnutý.

Aké bezpečnostné opatrenia mám vykonať pred údržbou?

Pred akoukoľvek údržbou vždy vypnite motor a odpojte zapaľovaciu sviečku. Počkajte, kým sa nôž prestane otáčať. Pri manipulácii s nožmi používajte rukavice.

NÁVOD NA OBSLUHU FZR 4210-B Fieldmann

Đakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad d'alšieho použitia.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY 40
   Dôležité bezpečnostné upozornenia 40
   Obal 40
   Návod na použitie....40
2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI 41
3. POPIS KOSACKY 43
4. ZOSTAVENIE/PRÍPRAVA 43
   VYBERTE KOSAČKU Z KARTÓNOVÉHO OBALU 43
5. ZOSTAVENIE KOSAČKY 44
6. PRED SPUSTENÍM KOSAČKY 45
   NALIATIE OLEJA 45
   DOPLNENIE PALIVA 45
7. OVLÁDANIE A PREVÁDZKA KOSAČKY 46
   Štart kosačky 46
   Ovládanie pojazdu 47
   Rozsah použitia benzínovej kosačky 47
   Kosenie so zberom trávy do koša 47
   Kosenie so zadným vyhadzovaním 47
   Mulčovanie 48
   Nastavenie výšky kosenia 48
   Výmena žacích nožov 48
   Výmena motorového oleja....49
8. BEZPEČNOSTNĚ POKYNY 49
   Všeobecné bezpečnostné pokyny 49
   Pokyny na používanie....49
9. ÚDRŽBA....51
   Starostlivost o trávnik....51
   Údržba....51
   Servis....52
   Záruka sa nevzťahuje 52
   Uskladnenie....52
10. TECHNICKÉ ÚDAJE 53
11. INTERVAL PRAVIDELNEJ ÚDRŽBY 54
12. DETEKCIA A ODSTRÁNENIE PROBLÉMOV 55
13. LIKVIDÁCIA 56

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

Výrobok starostlivo vybalte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu, skôr ako nájdete všetky súčasti výrobku.
Stroj uchovávajte na suchom mieste mimo dosahu detí.
Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržiavaní varovných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

OBAL

Výrobok je umiestnený v obale brániacom poškodeniu pri transporte. Tento obal je surovinou a je preto možné ho odovzdať na recykláciu.

NÁVOD NA POUŽITIE

Skôr ako začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a pokyny na používanie. Oboznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod dôkladne uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list.

V prípade prepravy zabalte stroj späť do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. stahovanie alebo odoslanie do servisného strediska).

Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu.

2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI

Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín.

Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch.

Upozorňujeme, že v prípade nedodržania pokynov hrozí nebezpečenstvo zranenia osób, smrti alebo poškodenia nástroja.

Neustále udržujte odstup od pohybujúcich sa dielov.

Pohybujte sa svahom po vrstevnici, nie nahor a dole.

Vyhovuje všetkým príslušným európskym smerniciam.

Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť.

3. POPIS KOSAČKY

Vaša nová kosačka na trávu bola vyskúšaná vo výrobnom závode, preto sa v motore môže nachádzať minimálne zvyškové množstvo oleja.

VYBERTE KOSAČKU Z KARTÓNOVÉHO OBALU

Vyberte kosačku z kartónového obalu a skontrolujte, či v obale nezostali volné diely.

5. ZOSTAVENIE KOSAČKY

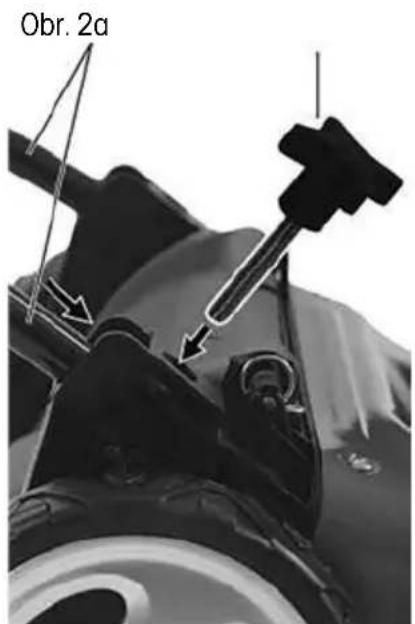

1. Zasuňte spodnú časť držadla (obr. 2a) do príslušných otvorov na kosačke (pozrite šípku) a zaistite skrutkou a maticou.

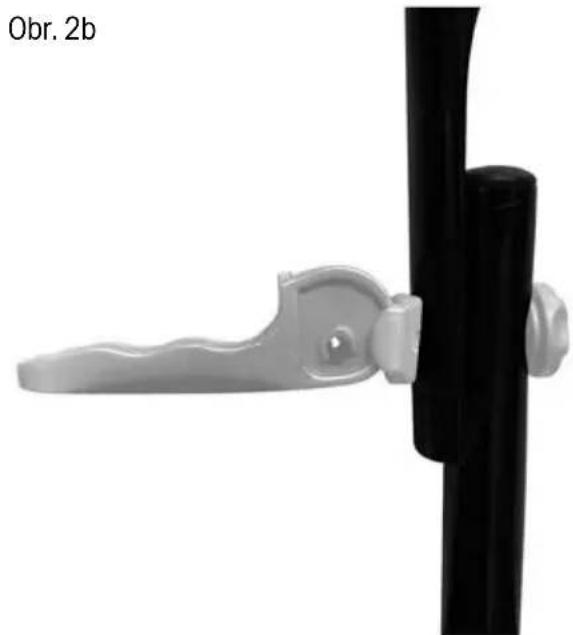

2. Pripojte hornú časť držadla (Obr. 1 – bod 3) k spodnej časti držadla (Obr. 1 - bod 5) pomocou priložených skrutiek s rýchloupínačom a krídlovými maticami (Obr. 2b).

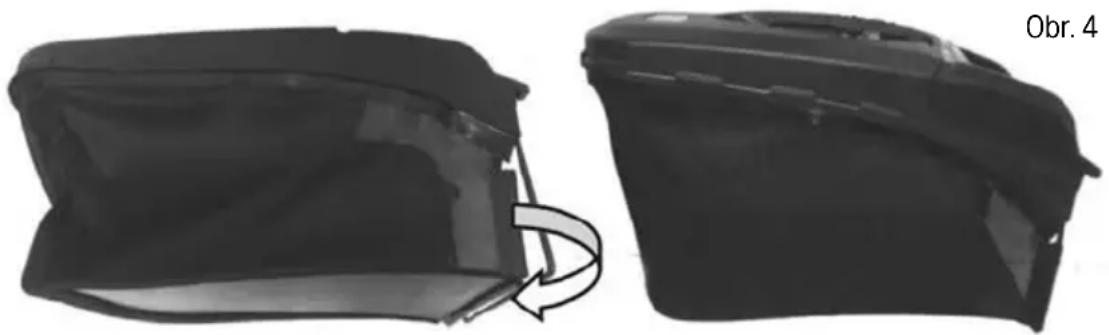

Zaistite plastové háčiky zakončenia textilnej časti koša do ocelovej konštrukcie (obr. 4.)

⚠️ DÔLEŽITÉ UPOZORNENIE: Kôš je vybavený ukazovatelom zaplnenia. Ide o plastovú klapku v zadnej časti koša. Ak nie je kôš zaplnený, klapka je nadvihnutá. Pri jej zatvorení je nutné kôš vysypať.

6. PRED SPUSTENÍM KOSAČKY

NALIATIE OLEJA

Kosačka sa dodáva bez motorového oleja. Pred prvým štartom nalejte motorový olej SAE30 alebo 15W-40 (cca 600 ml) podl’a nasledujúcich pokynov.

1. Pri nalievaní oleja postavte kosačku na rovnú plochu.

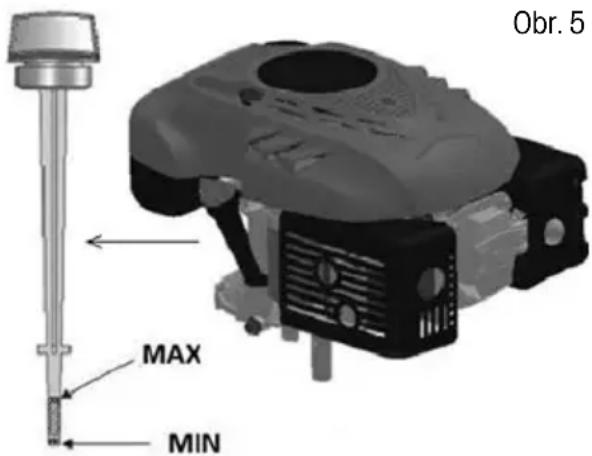

2. Vyberte zátku s mierkou oleja z otvoru na dolievanie oleja (Obr. 5).
3. Po doplnení oleja mierku umiestnite späř do otvoru a dotiahnite ju.
4. Hladina oleja sa musí pohybovať medzi hornou (MAX.) a dolnou (MIN.) medzou (Obr. 5).

⚠ Upozornenie NEPREPLŇTE zásobník oleja, inak z výfuku po naštartovaní kosačky vyjde vel'ké množstvo dymu.
⚠️ DÔLEŽITÁ INFORMÁCIA: Hladinu oleja kontrolujte pred každým použitím kosačky. V prípade potreby olej doplňte. Olej doplňte po rysku MAX. na mierke oleja.
⚠️ DÔLEŽITÁ INFORMÁCIA: Olej vymeňte po prvých 5 hodinách prevádzky a následne po každých 25 prevádzkových hodinách

DOPLNENIE PALIVA

Vhodné palivo pre tento typ motora je NATURAL 95

⚠ Upozornenie V prípade, že pri dolievaní oleja či paliva kosačku znečistíte, ihned' ju utrite. Palivo neskladujte, nedoplňujte ani s ním nemanipulujte v blízkosti otvoreného ohňa.
⚠ Upozornenie Palivá zmiešané s alkoholom či palivá s prímesou etanolu či metánu na seba môžu viazať vlhkosť, čo môže počas skladovania viesť k separácii a tvorbe kyselín. Počas skladovania môžu výpary kyselín poškodíť palivový systém motora kosačky. Tieto palivá sa nesmú v kosačke používať.
⚠️ DÔLEŽITÁ INFORMÁCIA: Ak nebudete kosačku používať dlhšie než 30 dní, vypustite palivovú nádrž, naštartujte motor a nechajte ho bežať, kým nedôjde k vyprázdneniu palivového potrubia a karburátora (motor sám zhasne). Tento postup zabráni budúcim problémom s motorom. Pred opätovným použitím do nádrže dolejte čerstvé palivo.

7. OVLÁDANIE A PREVÁDZKA KOSAČKY

ŠTART KOSAČKY

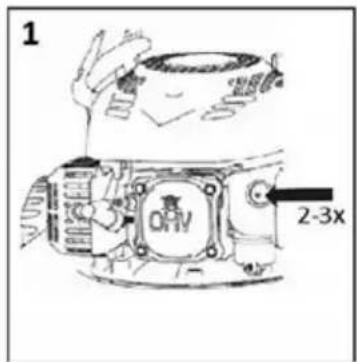

1. Ak nie je motor zahriaty, 2- až 3-krát stlačte pumpičku nástreku paliva (Obr. 6 – bod 1).
   Ak je motor zahriaty, už nie je potrebné používať pumpičku nástreku paliva.

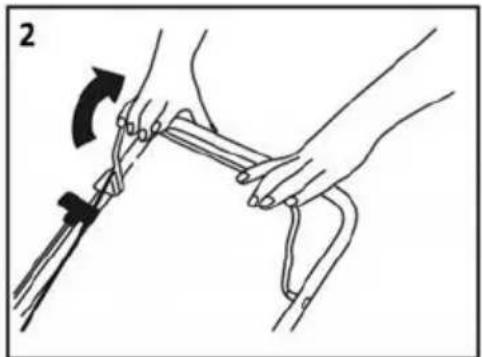

2. Pritiahnite spínaciu/brzdovú páku k držadlu a držte ju (Obr. 6 – bod 2), potom zatiahnite za štartovacie lanko (Obr. 6 – bod 3). Motor by mal najneskôr po 3 – 4 zatiahnutiach naskočit.
3. Motor vypnete uvol'nením spínacej/brzdovej páky.

Obr. 6

⚠ Upozornenie Po prvom naštartovaní motora môže dôjsť k miernemu výskytu dymu z dôvodu vypalovania ochranných vrstiev v motore. Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém.

OVLÁDANIE POJAZDU

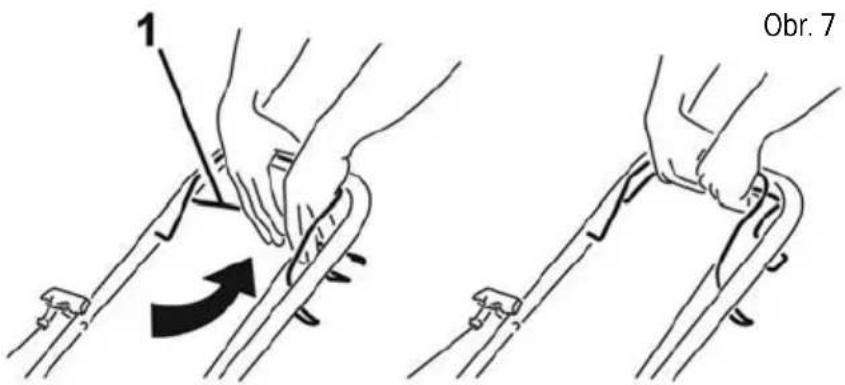

Pojazd sa ovláda pomocou páky pojazdu (Obr. 7 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opäř uvoľnite. Táto kosačka má jednu, konštantnú rýchlosť.

ROZSAH POUŽITIA BENZÍNOVEJ KOSAČKY

Kosenie so zberom pokosenej trávy do koša na trávu Kosenie so zadným vyhadzovaním pokosenej trávy Mulčovanie – kosenie s voľným ukladaním pokosenej trávy na trávnik

⚠ Upozornenie! Nepoužívajte kosačku na svahoch s väčším sklonom než 20°, hrozí zadretie motora!

KOSENIE SO ZBEROM TRÁVY DO KOŠA

S nasadeným zberným košom prúdi pokosená tráva do koša

⚠ Upozornenie! Pri zlom zbere pokosenej trávy zvýšte výšku kosenia a skontrolujte, či nie je trávnik vlhký.

KOSENIE SO ZADNÝM VYHADZOVANÍM

Bez nasadeného zberného koša slúži kryt koša ako tzv. defl ektor, ktorý usmerňuje pohyb pokosenej trávy smerom k zemi. Za kosačkou tak vzniká riadok pokosenej trávy.

MULČOVANIE

⚠ Upozornenie Mulčovaciu záslepku inštalujte a odoberajte výhradne pri vypnutom motore.
⚠ Upozornenie Pri mulčovaní používajte výhradne originálne mulčovacie príslušenstvo.

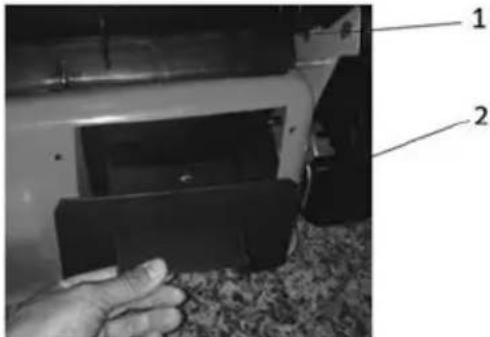

1. Odoberte kôš a rukou pridržte plastový kryt koša (Obr. 9 – bod 1).
2. Nasad'te mulčovaciu záslepku do vyhadzovacieho tunela (Obr. 9 – bod 2) a uistite sa, že je usadená naozaj pevne.
   ⚠️ DÔLEŽITÁ INFORMÁCIA: Nemulčujte prerastenú trávu naraz, zabránite tým preťaženiu mechanizmu kosačky a motora.

Výšku kosenia nastavíte centrálné pomocou páky centrálného nastavenia výšky kosenia (Obr. 1 – bod 10) Volit’ môžete v rozsahu 25 – 75 mm. Pre kosenie väčšiny trávnikov je najvhodnejšia stredná výška kosenia. Pri nastavení najnižšej výšky môže dôjsť k poškodeniu trávnika.

Upozornenie! Na dosiahnutie maximálnej efektivity trávu skracujte vždy iba o 1/3 jej dĺžky. Prerastenú trávu koste postupne a po každom kosení znížte nastavenie výšky o jeden stupeň. Ak chcete zachovať kvalitný trávnik, nepoužívajte nastavenie na najnižšiu výšku kosenia.

VÝMENA ŽACÍCH NOŽOV

⚠ Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko.

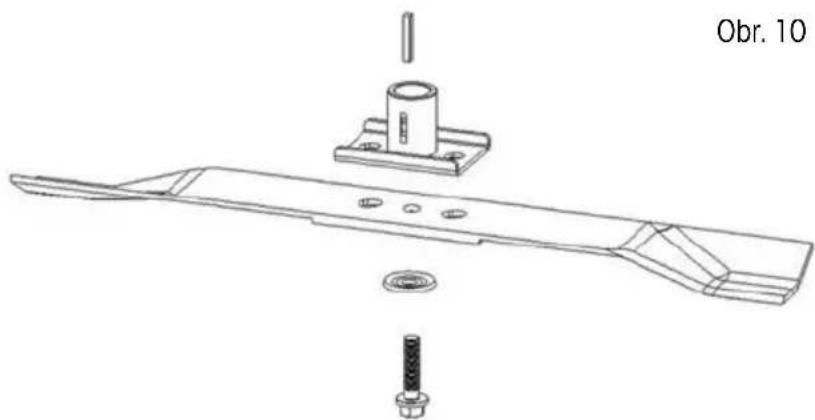

Ak chcete vymeniř žací nôž, demontujte skrutku (Obr. 10). Vykonajte montáž podľa uvedeného obrázka. Dotiahnite skrutku. Uťahovací moment je 40 Nm. Pri výmene noža súčasne vymeňte upínaciu skrutku noža.

Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko.

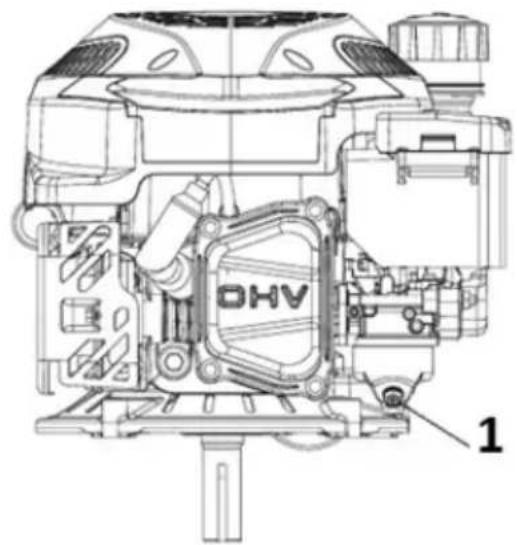

Vypúšťacia zátka sa nachádza pod motorom (Obr. 11 – bod 1). Umiestnite pod motor vhodnú nádobu na zachytenie použitého oleja a odoberte zátku. Nakloňte kosačku tak, aby mohol vytieľ všetok olej zo zásobníka.

Obr. 11

Po vypustení oleja umiestnite zátku späť do otvoru, uistite sa, že je zátka umiestnená riadne na svojom mieste, a utrite prípadné kvapky rozliateho oleja.

Doplňte do zásobníka olej typu SAE30 alebo 15W-40.

Po vložení mierky oleja do otvoru a jej utiahnutím by mala byť hladina oleja medzi ryskami Min. a Max. (Obr. 11). Nepreplňte zásobník oleja.

Spustite motor a nechajte ho krátko bežať. Zastavte motor, počkajte 1 minútu a premerajte hladinu oleja v zásobníku. V prípade potreby doplňte olej na požadovanú úroveň.

8. BEZPEČNOSTNÉ POKYNY

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Tento výrobok slúži výlučne na kosenie trávy. Nepoužívajte ho na iné účely, než na aké je určený. V opačnom prípade hrozí jeho poškodenie či úraz.
Nikdy nedovol'te deform ani osobám bez znalosti tohto návodu na použitie so zariadením pracovať.
Osoba, ktorá obsluhuje kosačku, zodpovedá za bezpečnosť osôb v pracovnom priestore. Kosačku nikdy nepoužívajte v tesnej blízkosti ostatných osôb, detí alebo voľne pobiehajúceho zvieratstva.
Pred začatím kosenia skontrolujte terén, na ktorom sa má kosačka použiť, a odstráňte z neho kamene, drôty, konáriky, črepy, kosti a ostatné cudzie telesá, ktoré by sa mohli zachytiť alebo vymrštiť a spôsobit’ zranenie.

POKYNY NA POUŽÍVANIE

Všetky matice, svorníky a skrutky musia byť riadne dotiahnuté tak, aby zariadenie bolo v bezpečnom a prevádzkyschopnom stave.
Kosačku nikdy nepoužívajte bez zberného koša alebo ochranného krytu.

Kosačku nikdy nepoužívajte s uvoľnenými čepeľami noža. Vždy sa vopred uistite, či sú príslušné skrutky dobre utiahnuté. Otupené čepele sa musia nabrúsiť, a to rovnomerne.
Nože s poškodenými čepel'ami je potrebné vymenit'.
* Pri práci s kosačkou používajte nohavice s dlhými nohavicami a pevnú obuv.
Kosačku nikdy neštartujte v uzatvorených alebo zle vetraných priestoroch, kde sa môžu hromadit výpary. Emisie vychádzajúce z motora obsahujú oxid uholnatý, ktorý je životu nebezpečný.
* Pracujte iba pri dostatočnom osvetlení (za denného svetla alebo pri dostatočnom umelom osvetlení).
Kosačku nepoužívajte za dažďa alebo ak je tráva mokrá.
Obzvlášť opatrne postupujte pri kosení vo zvýšenom teréne (svah). Vždy koste naprieč svahom, paralelne k vrstevnici, a nie zhora/zdola kolmo na ňu.
Kosačku zásadne nenechávajte bežať bez obsluhy, ak kosačku opustíte, vypnite motor.
* Pri štartovaní nikdy nenadvihujte zadnú časť kosačky a nikdy nepribližujte končatiny k podvozku či do otvoru na zadné vyhadzovanie trávy, ak je motor zapnutý.
* Nikdy nemeňte nastavenie rýchlosti motora.
* Pri kosačkách s pojazdom uvoľnite pojazd pred spustením motora.
Kosačku nikdy nepremiestňujte so spusteným motorom.
Zastavte motor a odpojte zapal'ovaciu sviečku v nasledujúcich prípadoch:

• pred vykonávaním akejkoľvek činnosti pod krytom kosenia či otvorom na zadné vyhadzovanie trávy.
• pred vykonávaním údržby, opravy či kontroly stroja.
• pred prenášaním, zdvíhaním či premiestňovaním kosačky.
• ak ponechávate kosačku bez dozoru alebo sa chystáte upraviť nastavenie výšky kosenia.
• pred demontážou a vyprázdňovaním zberného vaku.
• Ak dôjde ku kolízii s cudzím predmetom, zastavte motor a kosačku starostlivo prezrite, aby ste vylúčili možnosť poškodenia. V prípade poškodenia, dopravte kosačku do špecializovaného servisu na opravu.

⚠ POZOR: Po vypnutí motora sa žací nôž niekol’ko sekúnd aj nad’alej točí.

• v prípade abnormálnych vibrácií kosačky (okamžite zistite a zaistite odstránenie príčiny vibrácie).
• Na zaistenie bezpečnej prevádzky pravidelne kontrolujte riadne utiahnutie čapov, skrutiek a matíc na kosačke.

⚠️ POZOR: PALIVO JE VYSOKO HORLAVÁ KVAPALINA.

⚠ POZOR: Pred vykonávaním údržby alebo opravy zastavte motor a odpojte zapaľovaciu sviečku.

9. ÚDRŽBA

STAROSTLIVOSŤ O TRÁVNIK

Podľa druhu trávnatej plochy je potrebné použiť rôzne spôsoby starostlivosti;
* Preto zakaždým si prečítajte pokyny uvedené v baleniach osív, týkajúce sa výšky kosenia vzhľadom na podmienky rastu v danej oblasti.
Je potrebné mať stále na pamäti, že väčšia časť trávy je zložená zo stebla a jedného alebo viacerých listov. Pri úplnom odseknutí listov dôjde k poškodeniu trávnika a obnovenie rastu bude omnoho ťažšie.
Všeobecne platia nasledujúce pokyny:

– príliš nízke kosenie spôsobuje narušenie koreňov a následne „škvrnitý” vzhľad;
– v lete sa musí kosit vyššie, aby sa zabránilo vysychaniu pôdy;
- kosenie mokrej trávy môže spôsobíť zníženie účinnosti noža následkom zachytávania trávy na noži a vytrhávania trávnatého porastu;
- v prípade mimoriadne vysokej trávy je vhodné vykonať prvé kosenie s maximálnou dovolenou výškou stroja a potom vykonať druhé kosenie až po dvoch alebo troch dňoch.

* Trávnik bude mať lepší vzhľad pravidelným a celoplošným kosením rovnakej výšky a dodržiavaním striedania dvoch smerov.

ÚDRŽBA

⚠ Upozornenie! Kosačku vždy nakláňajte iba na stranu držadla (zadnú časť kosačky).

Všetky matice, svorníky a skrutky musia byť riadne dotiahnuté tak, aby zariadenie bolo v bezpečnom a prevádzkyschopnom stave. Pravidelná údržba je základným predpokladom na zaistenie bezpečnosti používateľa, zachovanie prevádzkyschopnosti a vysokého výkonu kosačky.
Zariadenie s benzínom v nádrži nikdy neuskladňujte vnútri budovy, kde by sa výpary mohli dostat' do dosahu otvoreného ohňa, iskry alebo zdroja vysokej teploty.
* Pred uskladnením v akomkol'vek uzatvorenom priestore nechajte motor vychladnúf.
Z dôvodu zníženia rizika požiaru zaistite, aby kosačka a obzvlášť motor, tlmič výfuku, batéria a tiež miesto uloženia náhradného benzínu boli zbavené zvyškov trávy, lístia alebo nadmerného množstva maziva.
* Kontrolujte pravidelne stav defl ektora a zberného koša; v prípade poškodenia ich vymeňte.
* Palivo vypúšťajte v dobre vetranom priestore pri vychladnutom motore.
* Pri odoberaní či inštalácii žacieho noža používajte hrubé pracovné rukavice.
Po každom nabrúsení čepele žacieho noža je nutné prekontrolovať jeho vyváženie.

⚠ POZOR: Pred vykonávaním údržby alebo opravy zastavte motor a odpojte zapaľovaciu sviečku.

* Pravidelne kosačku kontrolujte a zaistite, aby sa všetky nánosy trávy v spodnej časti podvozka odstraňovali.
* Pravidelne mažte os podvozka a ložiská vhodným mazivom.
Kontrolujte pravidelne stav nožov, pretože majú podstatný vplyv na výkon kosačky. Nože by mali byť vždy ostré a vyvážené.
V pravidelných intervaloch kontrolujte dotiahnutie všetkých skrutiek a matíc. Opotrebované alebo zle dotiahnuté matice a skrutky môžu spôsobit' vážne poškodenia motora alebo rámu.
* Ak nôž prudko zasiahne prekážku, kosačku zastavte a odvezte ju do autorizovaného servisu.

NÔŽ: nôž je vyrobený z lisovanej ocele. Aby ste docielili čo najlepšie kosenie, pravidelne nôž brúste, približne po každých 25 hodinách prevádzky. Uistite sa, či je nôž vždy správne vyvážený. Na tento účel vložte do stredového otvoru noža železnú osičku (s priemerom 2 – 3 mm). Ak je nôž správne vyvážený, os sa udrží v horizontálnej polohe.
Ak sa nôž neudrží v horizontálnej polohe, vymeňte ho.
- Pri demontáži noža odskrutkujte skrutku, skontrolujte nosnú časť noža. Ak sú časti opotrebené alebo poškodené, vymeňte ich.

⚠️ POZOR: Používajte iba originálne náhradné diely. Nekvalitné náhradné diely môžu spôsobit' vážne poškodenia kosačky a ohrozit' vašu bezpečnosť.

SERVIS

V prípade, že po kúpe výrobku zistíte akúkol'vek poruchu, kontaktujte servisné oddelenie. Pri použití výrobku sa riad'te pokynmi uvedenými v priloženom návode na použitie.
Na reklamáciu sa nebude brať zretel, ak ste výrobok pozmenili či ste sa neriadili pokynmi uvedenými v návode na použitie.

ZÁRUKA SA NEVZŤAHUJE

Na prirodzené opotrebenie funkčnej časti stroja v dôsledku jeho používania.
* Na servisné zásahy súvisiace so štandardnou údržbou stroja (napr. čistenie, mazanie, nastavenie a pod.), na poruchy spôsobené vonkajšími vplyvmi (napr. klimatickými podmienkami, prašnosťou, nevhodným použitím a pod.).
* Na mechanické poškodenia v dôsledku pádu stroja, nárazu, úderu doň a pod.
Na škody vzniknuté neodborným zaobchádzaním, preťažením, použitím nesprávnych dielov, nevhodných nástrojov a pod.
* Pri reklamovaných výrobkoch, ktoré neboli riadne zabezpečené proti mechanickému poškodeniu pri preprave nesie riziko prípadnej škody výhradne majitel.

USKLADNENIE

Ak stroj dlhši čas nepouživate, prístroj uskladnite podľa nasledujúcich pokynov. Predlížite tak životnosť stroja.
Kompletne vylejte palivo z palivovej nádrže a karburátora.
Vyskrutkujte zapalovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- až 3-krát štartér.
Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste.

1. TECHNICKÉ ÚDAJE

Motor RATO RV125-S
Typ motora OHV, vzduchom chladený, 4-taktný
Nominálny výkon 1,9 kW
Otáčky motora 2900 ot./min
Zdvihový objem 127 cm	3
Štartovanie Ťahom
Objem palivovej nádrže 1,0 litra
Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov
Objem olejovej nádrže 0,5 l
Odporúčaný olej SAE30, 15W-40
Nastavenie výšky kosenia Centrálné, 6 pozícií
Nastavitelný rozsah výšky kosenia 25-75 mm
Záber kosenia	420 mm
Vel'kosť kolies	Predné 150 mm, zadné 200 mm
Kapacita zberného koša	45 l
Šasi	ocel'
Deklarovaná úroveň hluku	96 dB(A)
Hmotnosť	21,7 kg

Zmena textu a technických parametrov vyhradená.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

11. INTERVAL PRAVIDELNEJ ÚDRŽBY

Interval pravidelnej údržby vykonávajte vždy v mesačnom alebo hodinovom intervale, podľa toho čo nastane skôr		Pred každým použitím	Pri novom stroji po 5 hodinách prevádzky	Každých 6 mesiacov alebo po 25 h prevádzky	Každý rok
Očistenie stroja, dotiahnutie spojovacích skrutiek		X
Motorový olej	Kontrola hladiny X
	Výmena		X		X
Vzduchový fi liter	Kontrola X
	Čistenie			X
	Výmena				X
Sviečka	Kontrola a čistenie X
	Výmena				X
Kontrola mechanizmu pojazdu	Kontrola X(*)
Voľnobeh	Kontrola a nastavenie				X(*)
Vôľa ventilov	Kontrola a nastavenie				X(*)
Spalľovacia komora Čistenie X(*)
Palivové potrubie Kontrola a čistenie				X(*)
Celková preventívna kontrola					X(*)

⚠ Upozornenie! V prípade používania kosačky v náročných podmienkach alebo prašnom prostredí vymieňajte olej a čistite vzduchový fi liter v častejších intervaloch

1. DETEKCIA A ODSTRÁNENIE PROBLÉMOV

Problém Pravdepodobná príčina Opatrenie
Motor nie je možné naštartovať	Klapka sýtiča v nesprávnej polohe Presuňte páku sýtiča do správnej polohy
	Palivová nádrž je prázdna Naplňte nádrž palivom
	Vzduchový fi liter je znečistený Vyčistite vzduchový fi liter
	Uvoľnená zapaľovacia sviečka	Utiahnite zapaľovaciu sviečkuna 25 – 30 Nm
	Zapaľovací kábel je uvoľnený alebo odpojený od zapaľovacej sviečky	Namontujte zapaľovací kábel nazapaľovaciu sviečku
	Nesprávna medzera medzi elektródami sviečky	Namontujte novú zapaľovaciu sviečkuso správnou medzerou medzi elektródami
	Chybný zapaľovací modul Kontaktujte servis
Motor sa ťažko štartuje alebo stráca výkon	Nečistota, voda alebo staré palivo v nádrži	Vypustite palivo a vyčistite nádrž. Naplňtenádrž čerstvým čistým palivom
	Upchatý vzduchový prieduch vo viečkupalivovej nádrže	Vyčistite alebo vymeňte viečko palivovejnádrže
	Vzduchový fi liter je znečistený Vyčistite vzduchový fi liter
	Nečistota, voda alebo staré palivo v nádrži	Vypustite palivo a vyčistite nádrž. Naplňtenádrž čerstvým čistým palivom
	Upchatý vzduchový prieduch vo viečkupalivovej nádrže	Vyčistite alebo vymeňte viečko palivablejnádrže
	Vzduchový fi liter je znečistený Vyčistite vzduchový fi liter
Motor beží nepravidelne	Chybná zapaľovacia sviečka	Namontujte novú zapaľovaciu sviečkuso správnou medzerou medzi elektródami
	Nesprávna medzera medzi elektródami	Nastavte medzeru medzi elektródami na 0,7 až 0,8 mm
	Vzduchový fi liter je znečistený Vyčistite vzduchový fi liter
Motor beží na vol’nobeh zle	Vzduchový fi liter je znečistený Vyčistite vzduchový fi liter
	Vzduchové medzery v kryte motora sú upchaté	Odstráňte nečistoty z medzier
	Chladiace rebrá a priechody vzduchu pod ventilátorom motora sú upchaté	Odstráňte nečistoty z chladiacich rebiera priechodov vzduchu
Motor sa zastavuje pri vysokých otáčkach	Príliš malá medzera medzi elektródamina zapaľovacej sviečke	Nastavte medzeru 0,7 až 0,8 mm
Motor sa prehrieva	Obmedzený prietok vzduchu	Odstráňte všetky nečistoty z medzierna kryte motora, kryte ventilátoraa z priechodov vzduchu
	Nevhodná zapaľovacia sviečka	Namontujte novú zapaľovaciu sviečkuso správnou medzerou medzi elektródami
Kosačka silne vibruje	Rezacia jednotka je uvoľnená Utiahnite žací nož
	Rezacia jednotka nie je vyvážená Je potrebné vyvážit’ žací nož
	Ohnutý kl’ukový hriadel’ Kontaktujte servis

13. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov.

Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špecifi káciách sa môžu meniř bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Preklad originálneho návodu na použitie.

Predávajúci poskytuje kupujúcemu na výrobok 24 mesiacov záruku od jeho prevzatia kupujúcim. Záruka sa poskytuje d'alej za nižšie uvedených podmienok. Záruka sa vztahuje iba na spotrebný tovar predaný spotrebitelovi na bežné domáce použitie. Práva zo zodpovednosti za chyby (reklamácie) môže kupujúci uplatnit' bud' u predávajúceho, u ktorého bol výrobok zakúpený alebo v nižšie uvedenom autorizovanom servise. Kupujúci je povinný reklamáciu uplatnit' bez zbytočného odkladu, aby nedochádzalo ku zhoršeniu chyby, najneskôr však do konca záručnej doby. Kupujúci je povinný pri reklamácii spolupracovať pri overení existencie reklamovanej chyby. Do reklamačného procesu sa prijíma iba kompletný a z dôvodu dodržania hygienických predpisov neznečistený výrobok. V prípade opravnenej reklamácie sa záručná doba predlžuje o dobu od okamžiku uplatnenia reklamácie do okamžiku prevzatia opraveného výrobku kupujúcim, kedy je kupujúci po skončení opravy povinný výrobok prevziat'. Kupujúci je povinný preukázať svoje práva reklamovať (doklad o zakúpení výrobku, záručný list, doklad o uvedení výrobku do prevádzky...).

Záruka sa nevztahuje na:

■ chyby, na ktoré boli poskytnuté zľavy ■ opotrebenia a poškodenia vzniknuté bežným užívaním výrobku ■ poškodenievýrobku v dôsledku neodbornej či nesprávnej inštalácie, použitie výrobku v rozpore snávodom na použitie s platnými právnymi predpismi a všeobecne známymi a obvyklými spôsobmi používaniay dôsledku použitia výrobku za iným účelom, než na ktorý je určený ■ poškodenie výrobku v dôsledku zanedbanej alebo nesprávnej údržby ■ poškodenie výrobku spôsobené jeho znečistením, nehodou a zásahom vyššej moci (živelná udalosť,požiar,vniknutievody...) ■ chyby funkčnostivýrobku spôsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým poľom a pod. ■ mechanické poškodenievýrobku (napr.zlomenie gombíka, pád...) ■ poškodenie spôsobené použitím nevhodných médií, náplní, spotrebného materiálu (batérie) alebo nevhodnýmiprevádzkovýmipodmienkami (napr. vysoké teploty okolí, vysoká vlhkoť prostredia, otrasy ... ■ poškodenie, úpravu alebo iný zásah do výrobku spôsobený neoprávnenou alebo neautorizovanou osobou (servisom) prípady, keď kupujúci pri reklamácii nepreukáže oprávnenost’ svojich práv ( kedy a kde reklamovaný výrobok zakúpil) ■ prípady, keď sa údaje v predložených dokladoch líšia od údajov uvedených na výrobku ■ prípady, keď reklamovaný výrobok sa nestotožňuje s výrobkom uvedeným v dokladoch, ktorými kupujúci preukazuje svoje práva reklamovať (napr. poškodenie výrobného čísla alebo záručnej plomby prístroja, prepisované údajev dokladoch...)
