Typ produktu	Kosiarka spalinowa
Silnik	RATO RV125-S, 4-suw, OHV, chłodzony powietrzem
Pojemność silnika	127 cm³
Moc znamionowa	1.9 kW
Prędkość obrotowa silnika	2900 obr/min
Układ rozruchu	Linka rozrusznika
Rodzaj paliwa	Benzyna bezołowiowa, min. 95 oktanów
Pojemność zbiornika paliwa	1.0 L
Pojemność oleju	0.5 L (SAE30 lub 15W-40)
Szerokość koszenia	420 mm
Zakres wysokości koszenia	25–75 mm (6 pozycji, centralna regulacja)
Pojemność kosza na trawę	45 L
Rozmiar kół (przód/tył)	150 mm / 200 mm
Materiał podwozia	Stal
Tryby koszenia	Zbieranie, wyrzut tylny, mulczowanie
Poziom hałasu	96 dB(A)
Waga	21.7 kg
Uchwyt	Składany, z regulacją wysokości
Funkcje bezpieczeństwa	Dźwignia start/hamulec, zatrzymanie silnika po puszczeniu; odłączenie świecy zapłonowej do konserwacji
Gwarancja	24 miesiące

Często zadawane pytania - FZR 4210-B Fieldmann

Jak zamontować uchwyt i kosz na trawę?

Włóż dolną rączkę do otworów w kosiarce i zabezpiecz śrubami oraz nakrętkami. Przymocuj górną rączkę do dolnej za pomocą szybkozłączy i nakrętek motylkowych. W przypadku kosza na trawę, zaczep plastikowe klipsy na stalowej ramie. Upewnij się, że kable nie są przyciśnięte.

Jaki olej i paliwo powinienem używać?

Używaj oleju silnikowego SAE30 lub 15W-40 (ok. 600 ml). Napełnij do poziomu między oznaczeniami MIN i MAX na bagnetowym wskaźniku. Używaj bezołowiowej benzyny o liczbie oktanowej co najmniej 95. Nie używaj mieszanek z etanolem ani metanolem.

Jak uruchomić kosiarkę?

Naciśnij gumowy grzybek primingowy 2-3 razy, jeśli silnik jest zimny. Pociągnij dźwignię start/hamulec w kierunku uchwytu i trzymaj. Szarpnij linkę rozrusznika. Silnik zazwyczaj uruchamia się po 3-4 szarpnięciach. Zwolnij dźwignię, aby zatrzymać.

Jak wyregulować wysokość koszenia?

Użyj centralnej dźwigni regulacji wysokości koszenia (element 10), aby wybrać jedną z 6 pozycji w zakresie od 25 do 75 mm. Dla większości trawników użyj ustawienia środkowego. Nigdy nie ścinaj więcej niż 1/3 długości trawy na raz.

Co zrobić, jeśli silnik nie chce się uruchomić?

Sprawdź poziom paliwa, połączenie świecy zapłonowej, filtr powietrza i położenie ssania. Upewnij się, że szczelina świecy zapłonowej wynosi 0,7-0,8 mm. Jeśli nadal nie uruchamia się, skorzystaj z sekcji rozwiązywania problemów lub skontaktuj się z serwisem.

Jak często należy wymieniać olej?

Wymień olej po pierwszych 5 godzinach pracy, następnie co 25 godzin lub co 6 miesięcy. Zawsze sprawdzaj poziom oleju przed każdym użyciem.

Czy mogę używać tej kosiarki na pochyłościach?

Tak, ale tylko na zboczach o nachyleniu do 20°. Kosuj w poprzek zbocza (prostopadle), nigdy w górę i w dół. Zachowaj ostrożność, aby zapobiec zatrzymaniu silnika.

Jak wygląda wskaźnik pełnego kosza na trawę?

Kosz na trawę ma plastikową klapkę z tyłu. Gdy kosz jest pusty lub niepełny, klapka jest podniesiona. Gdy się zamyka, kosz jest pełny i wymaga opróżnienia.

Jak przełączyć na tryb mulczowania?

Zdejmij kosz na trawę. Przytrzymaj pokrywę kosza otwartą i włóż wtyczkę mulczującą do kanału wyrzutowego, aż usłyszysz kliknięcie. Przed zamocowaniem lub usunięciem wtyczki upewnij się, że silnik jest wyłączony.

Jakie środki ostrożności należy zachować przed konserwacją?

Zawsze wyłącz silnik i odłącz świecę zapłonową przed jakąkolwiek konserwacją. Poczekaj, aż nóż przestanie się obracać. Podczas obsługi noży należy nosić rękawice.

INSTRUKCJA OBSŁUGI FZR 4210-B Fieldmann

Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI

Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA....76
   Ważne instrukcje dotyczące bezpieczeństwa....76
   Opakowanie 76
   Instrukcja obsługi....76
2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE ..... 77
3. OPIS KOSIARKI 79
4. MONTAŻ/PRZYGOTOWANIE 79
   WYJMIJ KOSIARKĘ Z KARTONOWEGO OPAKOWANIA.... 79
5. MONTAŻ KOSIARKI....80
6. PRZED URUCHOMIENIEM KOSIARKI....81
   Wlewanie oleju 81
   Uzupełnianie paliwa 81
7. OBSŁUGA I EKSPLOATACJA KOSIARKI 82
   Uruchamianie kosiarki....82
   Obstuga napędu....83
   Zakres użycia kosiarki spalinowej....83
   Koszenie z gromadzeniem skoszonej trawy w koszu 83
   Koszenie z tylnym wyrzutem 83
   Mulczowanie....84
   Ustawienia wysokości koszenia....84
   Wymiana noży tnących 84
   Wymiana oleju silnikowego 85
8. WSKAZÓWKI BEZPIECZEŃSTWA 85
   Ogólne wskazówki bezpieczeństwa....85
   Instrukcja użycia 86
9. KONSERWACJA 87
   Pielęgnacja trawnika....87
   Konserwacja....87
   Serwis 88
   Gwarancja nie dotyczy....88
   Przechowywanie 88
10. DANE TECHNICZNE 89
11. ODSTĘPY MIĘDZY PRZEGLĄDAMI OKRESOWYMI 90
12. WYKRYWANIE I USUWANIE PROBLEMÓW 91
13. LIKWIDACJA 92

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Rozpakuj uważnie wyrób, zwracając przy tym uwagę, abyś nie wyrzucił żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich części wyrobu.
Przechowuj urządzenie w suchym miejscu z dala od dzieci.
Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

OPAKOWANIE

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

INSTRUKCJA OBSŁUGI

Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania.

Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokument kasowy i kartę gwarancyjną.

W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE

Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi.

Pozostałe osoby powinny znajdować się poza obszarem pracy.

Uwaga, noże rotujące! Unikać ryzyka urazu kończyn.

Emisja gazów toksycznych. Nie korzystaj z kosiarki spalinowej w pomieszczeniach zamkniętych lub nie wentylowanych.

Powierzchni gorące, ryzyko oparzeń!

Przed rozpoczęciem konserwacji wyłącz silnik i odłącz świecę zapłonową.

Nigdy nie dolewaj paliwa przy włączonym silniku.

Uwaga, w przypadku nieprzestrzegania zaleceń zagraża ryzyko obrażeń osób, śmierci lub uszkodzenia urządzenia.

Używaj ochronników słuchu.

Używaj środków ochrony wzroku.

Używaj środków ochrony dróg oddechowych.

Zachowaj stale odstęp od poruszających się części.

Poruszaj się po zboczu wzdłuż poziomic, nie zaś w góre i w dół.

Produkt spełnia wszystkie odpowiednie dyrektywy europejskie.

Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia.

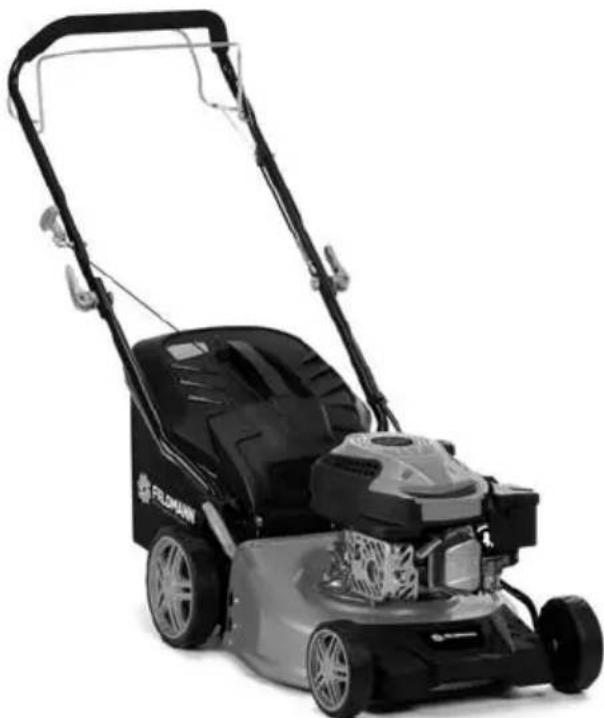

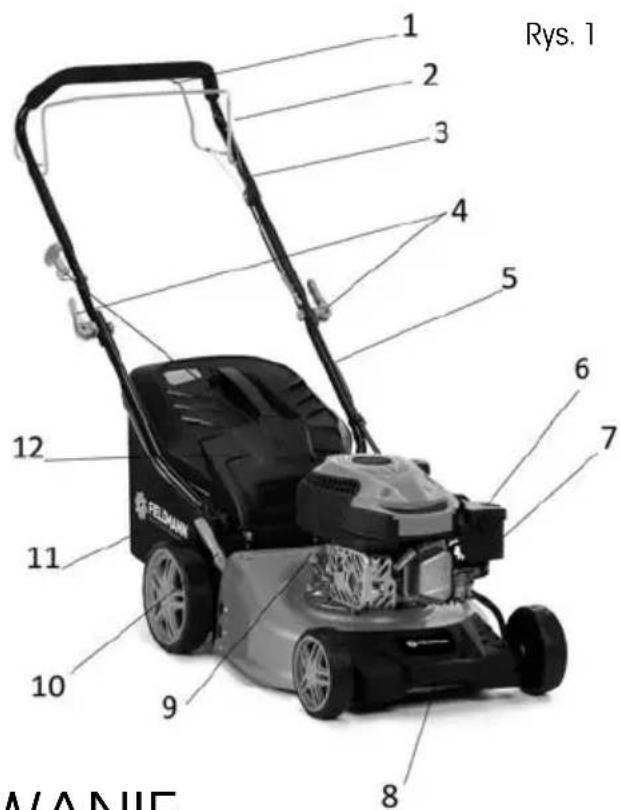

3. OPIS KOSIARKI

1. Dźwignia napędu
2. Dźwignia zapłonu/hamulca
3. Górna część uchwytu
4. Śruby z nakrętką motylkową
5. Dolna część uchwytu
6. Ostona fi ltra powietrza
7. Pompka wtrysku paliwa – Primer
8. Uchwyt przedni
9. Korek z miarką oleju
10. Dźwignia regulacji wysokości koszenia
11. Kosz
12. Pokrywa kosza

4. MONTAŻ/PRZYGOTOWANIE

Przed zmontowaniem i uruchomieniem kosiarki spalinowej dokładnie przeczytaj całą instrukcję obsługi i zawarte w niej polecenia.

⚠ WAŻNA INFORMACJA: Kosiarka została dostarczona BEZ PALIWA I OLEJU w silniku.

Twoja nowa kosiarka do trawy została przetestowana w zakładzie produkcyjnym, dlatego w silniku może się znajdować minimalna ilość resztek oleju.

WYJMIJ KOSIARKĘ Z KARTONOWEGO OPAKOWANIA

Wyjmij kosiarkę z kartonowego opakowania i sprawdź, czy w opakowaniu nie pozostały wolne części.

5. MONTAŻ KOSIARKI

⚠ WAŻNA INFORMACJA: Ostrożnie rozłoż rękojeść kosiarki tak, aby nie przytrzasnąć ani nie uszkodzić linki.

1. MONTAŻ UCHWYTU

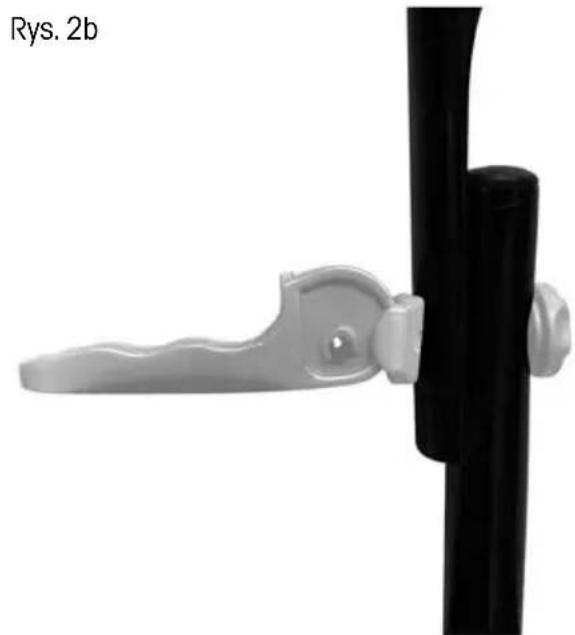

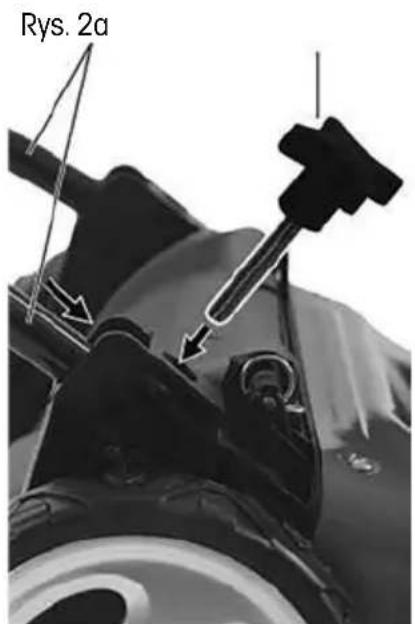

1. Wsuń spodnią część uchwytu (rys. 2a) w odpowiednie otwory w kosiarce (patrz strzałka) i zabezpiecz za pomocą śruby i nakretki.

2. Połącz górną część uchwytu (Rys. 1 – punkt 3) z dolną częścią uchwytu (Rys. 1 – punkt 5) za pomocą dołączonych śrub szybkozaciskowych i nakrętek motylkowych (Rys. 2b).

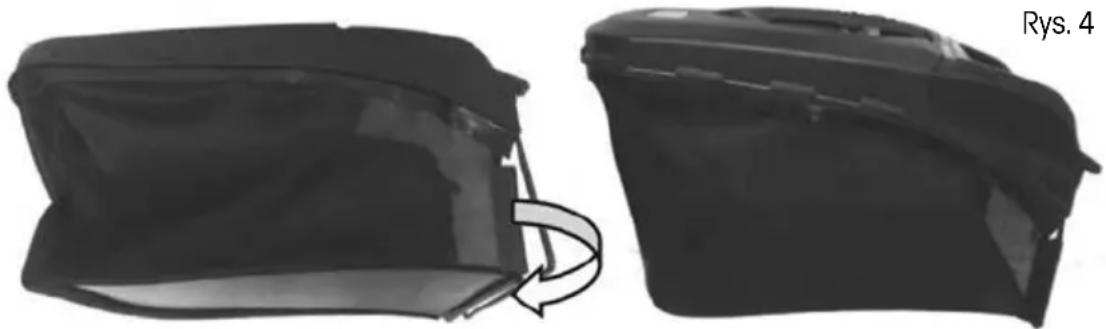

Przymocuj plastikowe haczyki znajdujące się na zakończeniu tekstylnej części kosza do stalowej konstrukcji (rys. 4).

⚠ WAŻNE OSTRZEŻENIA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Jest to plastikowa klapka znajdująca się w tylnej części kosza. Jeśli kosz nie jest napełniony, klapka jest podniesiona. Po jej zamknięciu należy wysypać zawartość kosza.

6. PRZED URUCHOMIENIEM KOSIARKI

WLEWANIE OLEJU

Kosiarka została dostarczona bez oleju silnikowego. Przed pierwszym uruchomieniem wlej olej silnikowy SAE30 lub 15W-40 (ok. 600 ml) przestrzegając poniższych wskazówek.

1. Przed rozpoczęciem wlewania oleju postaw kosiarkę na równej powierzchni.

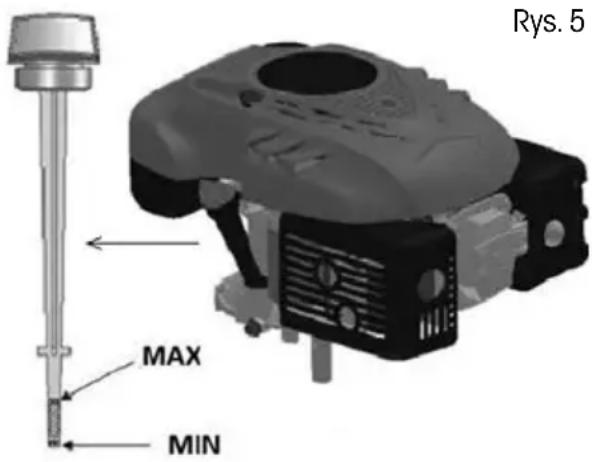

2. Wyjmij korek z miarką oleju z otworu służącego do wlewania oleju (Rys. 5).
3. Po dolaniu oleju umieść miarkę z powrotem w otworze i dokręć ją.
4. Poziom oleju musi się znajdować pomiędzy górną (MAX) i dolną (MIN) granicą (Rys. 5).

⚠ Uwaga! NIE PRZEPEŁNIAJ pojemnika z olejem, w przeciwnym wypadku po uruchomieniu kosiarki z rury wydechowej zacznie się wydobywać duża ilość dymu.
⚠ WAŻNA INFORMACJA: Sprawdź poziom oleju przed każdym użyciem kosiarki. W razie potrzeby dolej olej. Dolewaj olej do kreski MAX znajdującej się na miarce oleju.
⚠ WAŻNA INFORMACJA: Wymień olej po pierwszych 5 godzinach pracy, a następnie po każdych 25 godzinach pracy.

UZUPEŁNIANIE PALIWA

Odpowiednim paliwem dla tego typu silnika jest NATURAL 95

Po odkręceniu korka zbiornika na paliwo dolej paliwo aż do szyjki zbiornika na paliwo. Nie przepelniaj zbiornika. Dolewaj zawsze świeżą, czystą i cerłyfi kowaną benzynę bezołowiiową o liczbie oktanowej min. 95.

⚠ Uwaga! Jeśli podczas dolewania oleju czy paliwa zabrudzisz kosiarkę, natychmiast ją wytrzyj. Nie przechowuj, nie dolewaj paliwa ani nie manipuluj nim w pobliżu otwartego ognia.
⚠ Uwaga! Paliwo zmieszane z alkoholem czy paliwo z domieszką etanolu czy metanu może wiązać wilgoć, co może prowadzić podczas magazynowania do separacji i powstawania kwasów. Podczas przechowywania opary kwasów mogą uszkodzić system paliwowy silnika kosiarki. Takie paliwo nie może być w kosiarce używane.
⚠ WAŻNA INFORMACJA: Jeśli nie będziesz używać kosiarki przez dłużej niż 30 dni, opróżnij zbiornik paliwa, uruchom silnik i pozostaw go włączony, dopóki nie dojdzie do opróżnienia rur paliwowych i gaźnika (silnik sam zgaśnie). Ten sposób postępowania zapobiega powstaniu problemów z silnikiem w przyszłości. Przed ponownym użyciem dolej do zbiornika świeże paliwo.

7. OBSŁUGA I EKSPLOATACJA KOSIARKI

URUCHAMIANIE KOSIARKI

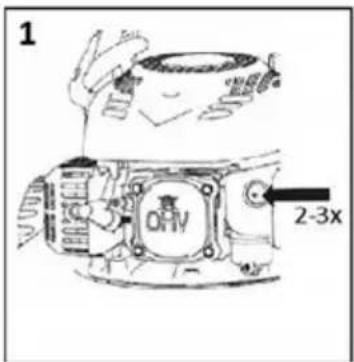

1. Jeśli silnik nie jest przed uruchomieniem rozgrzany, wciśnij 2-3 razy pompkę wtrysku paliwa (Rys. 6 – punkt 1).

Jeśli silnik jest rozgrzany, nie ma potrzeby korzystania z pompki wtrysku paliwa.

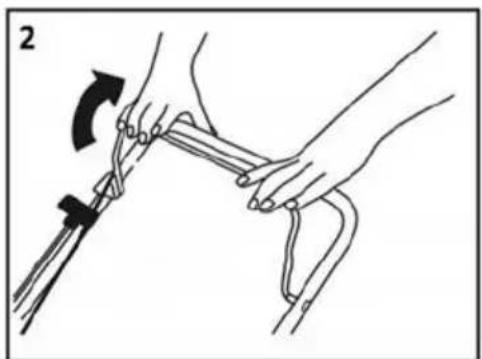

1. Przyciągnij dźwignię zapłonu/hamulca do uchwytu i przytrzymaj ją (Rys. 6 – punkt 2), a następnie pociągnij za linkę rozrusznika (Rys. 6 – punkt 3). Silnik powinien się uruchomić najpóźniej po 3-4 pociągnięciach.
2. Aby wyłączyć silnik, zwolnij dźwignię zapłonu/hamulca.

Rys. 6

⚠ Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu.

OBSŁUGA NAPĘDU

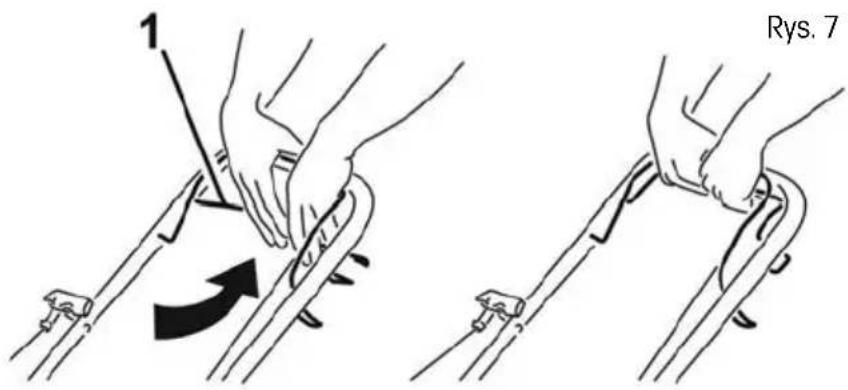

Do obsługi napędu służy dźwignia napędu (Rys. 7 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać.

Aby ją zatrzymać, zwolnij ponownie dźwignię. Ta kosiarka dysponuje jedną stałą prędkością.

ZAKRES UŻYCIA KOSIARKI SPALINOWEJ

Koszenie z gromadzeniem skoszonej trawy w koszu

Koszenie z tylnym wyrzutem skoszonej trawy

Mulczowanie - koszenie z wolnym układaniem trawy na trawniku

⚠ Uwaga! Nie używaj kosiarki na zboczach o pochyleniu powyżej 20°, grozi zatarciem silnika!

KOSZENIE Z GROMADZENIEM SKOSZONEJ TRAWY W KOSZU

Przy założonym koszu skoszona trawa przedostaje się do kosza.

⚠ Uwaga! Przy niewłaściwym zbiorze skoszonej trawy podnieś wysokość koszenia i sprawdź, czy trawnik nie jest wilgotny.

KOSZENIE Z TYLNYM WYRZUTEM

Jeśli kosz nie jest założony, pokrywa kosza służy jako tzw. defl ektor powodujący, że skoszona trawa spada na ziemię. Dzięki temu za skoszoną trawą powstaje rząd skoszonej trawy.

MULCZOWANIE

⚠ Uwaga! Zaślepkę mulczującą należy przymocowywać i zdejmować wyłącznie przy wyłączonym silniku.
⚠ Uwaga! Podczas mulczowania korzystaj wyłącznie z oryginalnego wyposażenia do mulczowania.

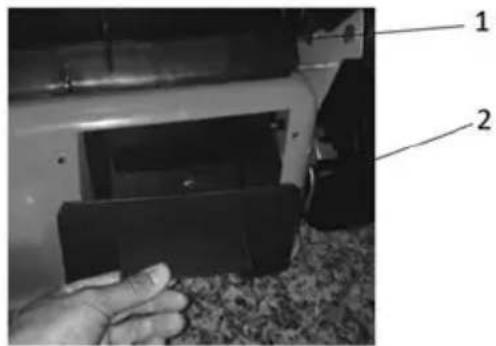

1. Zdejmij kosz i przytrzymaj ręką plastikową pokrywę kosza (Rys. 9 – punkt 1)
2. Zaóż zaślepkę mulczującą do tunelu wyrzułowego (Rys. 9 – punkt 2) i upewnij się, czy została mocno osadzona.
   ⚠ WAŻNA INFORMACJA: Nie mulczuj naraz wysokiej trawy. Unikniesz w ten sposób przeciążenia mechanizmu kosiarki i silnika.

Rys. 9

Ustaw wysokość koszenia centralnie za pomocą dźwigni centralnej regulacji wysokości koszenia (Rys. 1 – punkt 10).

Zakres 25–75 mm. Do koszenia większości trawników najbardziej odpowiednia jest średnia wysokość. Przy ustawieniu najniższej wysokości może dojść do uszkodzenia trawnika.

⚠ Uwaga! Aby osiągnąć maksymalną wydajność, skracaj trawę tylko o 1/3 długości. Przerośniętą trawę należy kosić stopniowo i po każdym koszeniu obniżać ustawienia o jeden stopień. Chcąc zachować jakość trawnika, nie używaj ustawień na najniższą wysokość koszenia.

WYMIANA NOŻY TNĄCYCH

⚠ Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem.

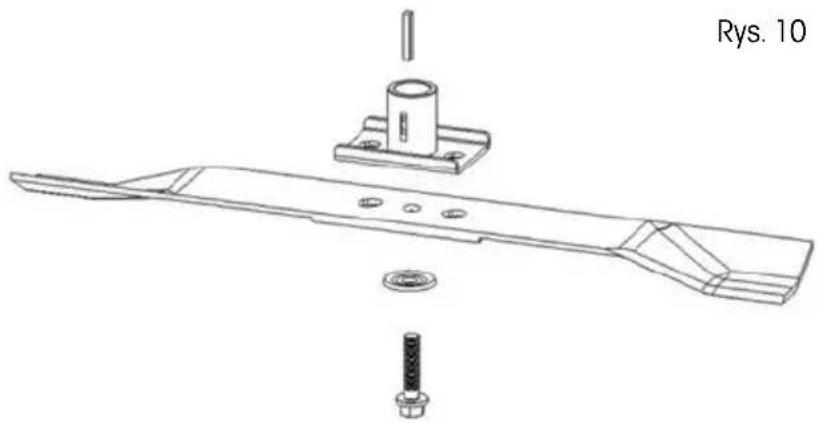

Aby wymienić nóż tnący, odkręć śrubę (Rys. 10). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż.

⚠ Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem.

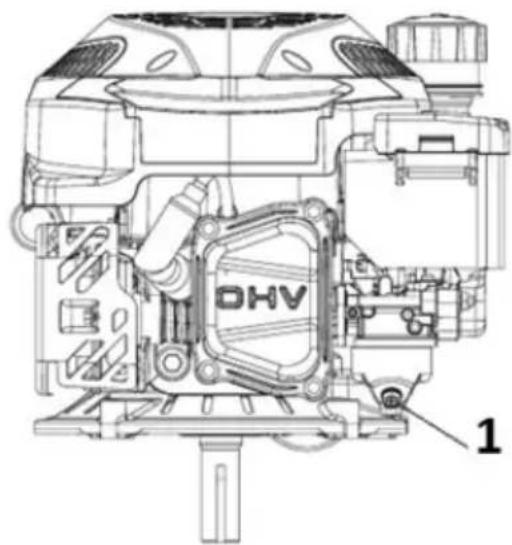

Korek spustowy znajduje się pod silnikiem (Rys. 11 – punkt 1). Umieść pod silnikiem odpowiedni zbiornik na zużyty olej i zdejmij korek. Pochyl kosiarkę tak, aby cały olej mógł wypłynąć ze zbiornika.

Rys. 11

Po wypuszczeniu oleju umieść korek z powrotem w otworze, upewnij się, że jest on umieszczony prawidłowo na swoim miejscu i ewentualnie wytrzyj krople rozlanego oleju.

Dolej do zbiornika olej typu SAE30 lub 15W-40.

Po włożeniu miarki oleju do otworu i jej przykręceniu poziom oleju powinien znajdować się pomiędzy kreskami Min. i Maks. (Rys. 11). Nie przepełniaj zasobnika na olej.

Uruchom silnik i pozostaw go na chwilę włączony. Zatrzymaj silnik, odczekaj 1 minutę i zmierz poziom oleju w zbiorniku. W razie potrzeby dolej olej do odpowiedniego poziomu.

8. WSKAZÓWKI BEZPIECZEŃSTWA

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

* Ten produkt służy wyłącznie do koszenia trawy. Nie używaj do innych celów niż te, do których jest przeznaczony. W innym wypadku grozi jego uszkodzenie lub wypadek.
Nigdy nie należy pozwolić pracować z tym urządzeniem dzieciom ani osobom niezapoznanym z niniejszą instrukcją obsługi.
Osoba obsługująca kosiarkę odpowiada za bezpieczeństwo osób znajdujących się w obszarze jej pracy. Niqdy nie używaj kosiarki bezpośrednio w pobliżu innych osób, dzieci lub wolno biegających zwierząt.
* Przed rozpoczęciem koszenia sprawdź teren, na którym kosiarka ma być używana, i usuń z niego kamienie, druły, patyki, odłamki szkła, kości i inne przedmioty obce, które mogłyby się zaklinować lub zostać wyrzucone i spowodować zranienia.

INSTRUKCJA UŻYCIA

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy.
Nigdy nie korzystaj z kosiarki bez kosza lub pokrywy ochronnej.
Nigdy nie korzystaj z kosiarki z poluzowanymi ostrzami noża. Zawsze upewnij się najpierw, czy odpowiednie śruby są dobrze dokręcone. Stępione ostrza należy równomiernie naostrzyć.
Noże z uszkodzonymi ostrzami należy wymienić.
Podczas pracy z kosiarką należy nosić spodnie z długimi nogawkami i solidne buty.
Nigdy nie uruchamiaj kosiarki w zamkniętych lub słabo wentylowanych pomieszczeniach, gdzie mogą się gromadzić opary. Emisje pochodzące z silnika zawierają tlenek węgla, który jest substancją zagrażającą życiu.
* Pracuj wyłącznie przy dostatecznym oświetleniu (przy świetle dziennym lub przy dostatecznym sztucznym oświetleniu).
Nie korzystaj z kosiarki podczas deszczu lub kiedy trawa jest mokra.
Zachowaj szczególną ostrożność podczas koszenia w terenie z różnicami poziomów (na zboczach). Koś zawsze w poprzek zbocza, równolegle do poziomicy, nie zaś z góry na dół, prostopadle do niej.
Nigdy nie pozostawiaj włączonej kosiarki bez obsługi. Jeśli zamierzasz odejść od kosiarki, wyłącz silnik.
Podczas uruchamiania kosiarki nigdy nie podność jej tylnej części i nigdy nie zbliżaj kończyn do podwozia lub do otworu tylnego wyrzułu trawy przy włączonym silniku.
* Nigdy nie zmieniaj ustawień prędkości silnika.
W przypadku kosiarek z napędem zwolnij napęd przed uruchomieniem silnika.
Nigdy nie przemieszczaj kosiarki z włączonym silnikiem.
W następujących wypadkach należy zatrzymać silnik i odłączyć świecę zapłonową:
- przed rozpoczęciem jakiejkolwiek czynności pod pokrywą lub otworem tylnego wyrzutu trawy.
- przed rozpoczęciem konserwacji, naprawy lub kontroli urządzenia.
- przed przenoszeniem, podnoszeniem lub przemieszczaniem kosiarki.
- jeśli pozostawiasz kosiarkę bez nadzoru lub jeśli zamierzasz zmienić ustawienia wysokości koszenia.
- przed demontażem i opróżnianiem worka zbiorczego.
- jeśli dojdzie do kolizji z przedmiotem obcym, zatrzymaj silnik i dokładnie przejrzyj kosiarkę, aby wykluczyć możliwość jej uszkodzenia. W razie uszkodzenia, przewieź kosiarkę do wyspecjalizowanego serwisu w celu dokonania jej naprawy.

⚠ UWAGA: Po wyłączeniu silnika nóż obraca się jeszcze przez kilka sekund.

• W razie niestandardowych wibracji kosiarki (sprawdź natychmiast i usuń przyczynę wibracji).
• W celu zapewnienia bezpiecznej pracy kontroluj regularnie dokręcenie czopów, śrub i nakrętek na kosiarce.

⚠ UWAGA: PALIWO JEST CIECZĄ WYSOCE ŁATWOPALNA.

* Przechowuj paliwo w przeznaczonym do tego zbiorniku.
Uzupełniaj paliwo wyłącznie w przestrzeni otwartej lub dobrze wentylowanej. Podczas kontaktu z paliwem nie pal papierosów ani nie używaj telefonu komórkowego.
Paliwo należy uzupełniać wyłącznie przy wyłączonym silniku. Nigdy nie otwieraj zbiornika na paliwo i nie dolewaj go, jeśli silnik jest gorący lub pracuje.
* Jeśli dojdzie do rozlania benzyny, nie uruchamiaj silnika. Usuń kosiarkę z miejsca, gdzie doszło do rozlania paliwa unikając w ten sposób jego ewentualnego zapalenia. Kontynuuj pracę dopiero po wyparowaniu rozlanego paliwa i rozproszeniu oparów paliwa.

* Po uzupełnieniu paliwa dobrze dokręć zakrętkę zbiornika paliwa i zakrętkę kanistra z paliwem.

⚠ UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę zapłonową.

9. KONSERWACJA

PIELEGNACJA TRAWNIKA

W zależności od rodzaju trawnika należy stosować różne sposoby pielęgnacji.
Dlatego za każdym razem należy zapoznać się ze wskazówkami podanymi na opakowaniach nasion, dotyczącymi wysokości koszenia, uwzględniającymi warunki wzrostu trawy na danym obszarze.
Należy pamiętać, że większość trawy składa się ze żdźbła i jednego lub większej ilości liści.

W przypadku całkowitego ścięcia liści dojdzie do uszkodzenia trawnika i odnowienie jego wzrostu będzie o wiele trudniejsze.

* Ogólnie obowiązują następujące wskazówki:

• koszenie na zbyt niskim poziomie powoduje naruszenie korzeni i pojawienie się „plam”;
• w lecie należy kosić na wyższym poziomie, aby uniknąć wysychania gleby;
• koszenie mokrej trawy może spowodować obniżenie efektywności noża, co może doprowadzić do zaczepiania się trawy na nożu i jej wyrywania;
• w przypadku wyjątkowo wysokiej trawy należy dokonać pierwszego koszenia na maksymalną wysokość, jaką umożliwia maszyna, a następnie wykonać drugie koszenie dopiero po dwu lub trzech dniach.

Trawnik będzie mieć lepszy wygląd przy regularnym koszeniu całej jego powierzchni na tej samej wysokości oraz przy przestrzeganiu zmiany dwu kierunków.

KONSERWACJA

⚠ Uwaga! Kosiarkę zawsze przechylaj tylko na stronę uchwytu (tylna część kosiarki).

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy. Regularna konserwacja jest podstawą zapewnienia bezpieczeństwa użytkownika, zachowania zdolności urządzenia do pracy i jego wysokiej efektywności.
Jeśli zbiornik paliwowy kosiarki jest napełniony benzyną, nigdy nie należy przechowywać jej wewnątrz budynku, gdzie opary mogłyby być w kontakcie z otwartym ogniem, iskrami lub źródłami wysokich temperatur.
* Przed odstawieniem kosiarki do przechowania w jakimkolwiek pomieszczeniu zamkniętym pozostaw silnik do wystygnięcia.
W celu obniżenia ryzyka pożaru zadbaj o to, aby na kosiarce, a w szczególności jej silniku, tłumiku, akumulatorze oraz w miejscu przechowywania zapasowej benzyny nie znajdowały się resztki trawy, liści lub nadmierna ilość smaru.
* Regularnie sprawdzaj stan defl ektora i kosza; w razie ich uszkodzenia wymień je.
Wylewaj paliwo w dobrze wentylowanym pomieszczeniu przy chłodnym silniku.
Podczas zdejmowania lub instalacji noża korzystaj z grubych rękawic ochronnych.
* Po każdym naostrzeniu ostrza noża należy sprawdzić jego wyważenie.

⚠ UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świece zapłonową.

* Regularnie sprawdzaj kosiarkę i zadbaj o usuwanie wszystkich osadów trawy ze spodniej części podwozia.
* Regularnie smaruj oś podwozia oraz łożyska odpowiednim smarem.
* Regularnie sprawdzaj stan noży, ponieważ ma to znaczący wpływ na efektywność kosiarki. Noże powinny być zawsze ostre i wyważone.
W regularnych odstępach czasu sprawdzaj dokręcenie wszystkich śrub i nakrętek. Zużyte lub źle dokręcone nakrętki i śruby mogą spowodować poważne uszkodzenie silnika lub jego ramy.
* Jeśli nóż gwałtownie zderzy się z przeszkodą, zatrzymaj kosiarkę i odwieź ją do autoryzowanego serwisu.
NÓŻ: nóż jest wyprodukowany z wyłączanej stali. Aby uzyskać jak najlepszy efekt koszenia, regularnie ostrz nóż, po mniej więcej 25 godzinach pracy. Upewnij się, czy nóż jest prawidłowo wyważony. W tym celu włóż do środkowego otworu noża żelazną oś (o średnicy 2-3 mm). Jeśli nóż jest prawidłowo wyważony, oś uttrzyma się w pozycji horyzontalnej.
Jeśli nóż nie uttrzyma się w pozycji horyzontalnej, wymień go.
* Przy demontażu noża odkręć śrubę i sprawdź nośną część noża. Jeśli części są zużyte lub uszkodzone, wymień je.

UWAGA: Używaj wyłącznie oryginalnych części zamiennych. Części zamienne złej jakości mogą spowodować poważne uszkodzenia kosiarki i zagrażać Twojemu bezpieczeństwu.

SERWIS

Jeśli po nabyciu produktu odkryjesz w nim jakąkolwiek wadę, skontaktuj się z wydziałem serwisu. Podczas korzystania z produktu postępuj zgodnie z zaleceniami podanymi w dołączonej instrukcji użycia.
Reklamacja nie dotyczy sytuacji, gdy użytkownik dokonał przeróbki produktu lub nie postępował zgodnie z zaleceniami podanymi w instrukcji użycia.

GWARANCJA NIE DOTYCZY

Naturalnego zużycia funkcjonalnych części maszyny wynikających z jej eksploatacji.
Czynności serwisowych związanych ze standardową konserwacją maszyny (np. czyszczenia, smarowania, kalibracji itp.) Wad spowodowanych na skutek oddziaływania czynników zewnętrznych (np. warunków klimatycznych, zapylenia, niewłaściwego użycia itp.)
Uszkodzeń mechanicznych będących następstwem upadku maszyny, zderzenia, uderzenia itp.
Szkód powstałych na skutek niefachowej obsługi, przeciążenia, użycia niewłaściwych części lub nieodpowiednich narzędzi itp.
W przypadku reklamowanych produktów, które nie zostały należycie zabezpieczone przed mechanicznym uszkodzeniem podczas transportu, ryzyko ewentualnej szkody ponosi wyłącznie ich właściciel.

PRZECHOWYWANIE

Jeśli nie zamierzasz używać maszyny przez dłuższy czas, przechowują zgodnie z zaleceniami podanymi poniżej. Dzięki temu przedłużysz żywotność urządzenia.
Wylej całość paliwa ze zbiornika paliwa i karburatora.
Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik.
* Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu.

10. DANE TECHNICZNE

Silnik RATO RV125-S
Typ silnika OHV, chłodzony powietrzem, 4-suwowy
Moc nominalna 1,9 kW
Obroty silnika 2900 obr./min.
Pojemność skokowa 127 cm	3
Rozruch Przez pociągnięcie
Pojemność zbiornika paliwa 1,0 litra
Zalecane paliwo Benzyna - bezołowiowa, min. 95 oktanów
Pojemność zbiornika oleju 0,5 l
Zalecany olej SAE30, 15W-40
Ustawienia wysokości koszenia Centralne, 6 pozycji
Regulacja zakresu wysokości koszenia	25-75 mm
Zasięg koszenia	420 mm
Rozmiar kół	Przednie 150 mm, tylne 200 mm
Pojemność kosza zbiorczego	45 l
Obudowa	stal
Deklarowany poziom hałasu	96 dB(A)
Cieżar	21,7 kg

Możliwość zmiany tekstu i parametrów technicznych zastrzeżona.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

11. ODSTĘPY MIĘDZY PRZEGLĄDAMI OKRESOWYMI

Odstępy między przeglądami okresowymi, należy wykonywać w odstępach miesięcznych lub godzinowych, w zależności od tego, co nastąpi wcześniej		Przed każdym uruchomieniem	W przypadku nowej maszyny po 5 godzinach pracy	Co 6 miesięcy lub po 25 godzinach użytkowania	Co roku
Czyszczenie urządzenia, dokręcenie śrub montażowych		X
Olej silnikowy	Kontrola poziomu X
	Wymiana		X
Filtr powietrza	Kontrola X
	Czyszczenie			X
	Wymiana				X
Świeca	Kontrola&czyszczenie X
	Wymiana				X
Kontrola mechanizmu przesuwu	Kontrola X(*)
Bieg jałowy Kontrola&regulacja X(*)
Luz wentyli Kontrola&regulacja X(*)
Komora spalania Czyszczenie X(*)
Przewody paliwowe	Kontrola&czyszczenie				X(*)
Ogólna kontrola prewencyjna					X(*)

* przegląd musi przeprowadzić autoryzowany serwis

Uwaga! Jeżeli kosiarka jest używana w trudnych warunkach lub w zapylonym środowisku należy wymieniać olej i czyścić filtr powietrza w krótszych odstępach

Problem Prawdopodobna przyczyna Rozwiązanie
Nie można uruchomić silnika	Klapka ssania jest w niewłaściwej pozycji	Przesuń dźwignię ssania na właściwą pozycję
	Zbiornik paliwa jest pusty Wlej paliwo do zbiornika
	Filtr powietrza jest zanieczyszczony Wyczyść fi ltr powietrza
	Poluzowana świeca zapłonowa Dokręć świecę zapłonową na 25-30 Nm
	Kabel zapłonowy jest poluzowany lub odłączony od świecy zapłonowej	Zamontuj kabel zapłonowy na świecę
	Nieprawidłowy odstęp pomiędzy elektrodami świecy	Zamontuj nową świecę zapłonową z właściwym odstępem miedzy elektrodami
	Wadliwy moduł zapłonowy Skontaktuj się z serwisem
Silnik trudno się uruchamia lub traci moc	Zanieczyszczenia, woda lub stare paliwo w zbiorniku	Spuść paliwo i wyczyść zbiornik. Napelnij zbiornik świeżym, czystym paliwem
	Zatkany otwór powietrza w nakrętce zbiornika paliwa	Wyczyść lub wymień nakrętkę zbiornika paliwa
	Filtr powietrza jest zanieczyszczony Wyczyść fi ltr powietrza
	Zanieczyszczenia, woda lub stare paliwo w zbiorniku	Spuść paliwo i wyczyść zbiornik. Napelnij zbiornik świeżym, czystym paliwem
	Zatkany otwór powietrza w nakrętce zbiornika paliwa	Wyczyść lub wymień nakrętkę zbiornika paliwa.
	Filtr powietrza jest zanieczyszczony Wyczyść fi ltr powietrza
Silnik pracuje nieregularnie	Wadliwa świeca zapłonowa	Zamontuj nową świecę zapłonową z właściwym odstępem miedzy elektrodami
	Nieprawidłowy odstęp pomiędzy elektrodami	Ustaw odstęp między elektrodami na 0,7 do 0,8 mm
	Filtr powietrza jest zanieczyszczony Wyczyść fi ltr powietrza
Silnik pracuje nieprawidłowo na biegu jałowym	Filtr powietrza jest zanieczyszczony Wyczyść fi ltr powietrza
	Szczeliny wentylacyjne w obudowie są zatkane	Usuń zanieczyszczenia ze szczelin
	Żebra chłodzące i otwory wentylacyjne pod wentylatorem silnika są zatkane	Usuń zanieczyszczenia z żeber chłodzących i otworów wentylacyjnych
Silnik zatrzymuje się przy wysokich obrotach	Zbyt mały odstęp między elektrodami świecy zapłonowej	Ustaw odstęp na 0,7 do 0,8 mm
Silnik się przegrzewa	Ograniczony przepływ powietrza	Usuń zanieczyszczenia ze szczelin na obudowie silnika, obudowie wentylatora i z otworów wentylacyjnych
	Niewłaściwa świeca zapłonowa	Zamontuj nową świecę zapłonową z właściwym odstępem miedzy elektrodami
Kosiarka mocno drga	Jednostka tnąca jest poluzowana Dokręć noż tnący
	Jednostka tnąca nie jest wyważona Należy wyważzyć noż tnący
	Wygięty wał korbowy Skontaktuj się z serwisem

13. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów.

Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

Przekład oryginalnej instrukcji obsługi.

FIELDMANN®

Pečiatka a podpis predajcu

Dealer's stamp

Pieczątka i podpis sklepu

Datum prodeje

Dátum predaja

Date of purchase

A vásárlás dátuma

Pardavimo data

Data zakupu

Záruční podmínky

Hivatalos szervíz / Autoryzowana sieć serwisowa

revision 01/2021

Produkt objęty jest 24 – miesięczną gwarancją, począwszy od daty zakupu przez klienta. Gwarancja jest ograniczona tylko do przedstawionych dalej warunków. Gwarancja obejmuje tylko produkty zakupione w Polsce i jest ważna tylko na terytorium Rzeczpospolitej Polskiej. Gwarancja obejmuje tylko produkty funkcjonujące w warunkach gospodarstwa domowego (nie dotyczy produktów oznaczonych jako „Professional“). Zgłoszenia gwarancyjnego można dokonać w autoryzowanej sieci serwisowej lub w sklepie, gdzie produkt został nabyty. Użytkownik jest zobowiązany zgłosić usterkę niezwłocznie po jej wykryciu, a najpóźniej w ostatnim dniu obowiązywania okresu gwarancyjnego. Użytkownik jest zobowiązany do przedstawienia i udokumentowania usterki. Tylko kompletne i czyste produkty (zgodnie ze standardami higienicznymi) będą przyjmowane do naprawy. Usterki będą usuwane przez autoryzowany punkt serwisowy w moźliwie krótkim terminie, nieprzekraczającym 14 dni roboczych. Okres gwarancji przedłuża się o czas pobytu sprzętu w serwisie. Klient może ubiegać się o wymianę sprzętu na wolny od wad, jeżeli punkt serwisowy stwierdzi na piśmie, że usunięcie wady jest niemożliwe. Aby produkt mógł być przyjęty przez serwis, użytkownik jest zobowiązany dostarczyć oryginały: dowodu zakupu (paragon lub faktura), podbitej i wypełnionej karty gwarancyjnej, certyfikatu instalacji (niektóre produkty).

Gwarancja zostaje unieważniona, jeśli:

■ usterka była widoczna w chwili zakupu, ■ usterka wynika ze zwykłego użytkowania i zużycia, ■ produkt został uszkodzony z powodu złej instalacji, niezastosowania się do instrukcji obsługi lub użytkowania niezgodnego z przeznaczeniem, ■ produkt został uszkodzony z powodu złej konserwacji lub jej braku, ■ produkt został uszkodzony z powodu zanieczyszczenia, wypadku lub okoliczności o charakterze sił wyższych (powódź, pożar, wojny, zamieszki itp.) ■ produkt wykazuje złe działanie z powodu słabego sygnału, zakłóceń elektromagnetycznych itp., ■ produkt został uszkodzony mechanicznie (np. wyłamany przycisk, upadek, itp.), ■ produkt został uszkodzony z powodu użycia niewłaściwych materiałów eksploatacyjnych, nośników, akcesoriów, baterii, akumulatorków itp. lub z powodu użytkowania w złych warunkach (temperatura, wilgotność, wstrząsy itp.), ■ produkt był naprawiany lub modyfikowany przez nieautoryzowany personel, ■ użytkownik nie jest w stanie udowodnić zakupu (nieczytelny paragon lub faktura), ■ dane na przedstawionych dokumentach są inne niż na urządzeniu, ■ produkt nie może być zidentyfikowany ze względu na uszkodzenie numeru seryjnego lub plomby gwarancyjnej.

Uab „Senuku Prekybos Centras“ Garantinis Servisas Jonavos G. 62, Lt-44192, Kaunas, Lithuania Tel.: [phone] Tex.: [phone] [e-mail] www.senukai.lt

Fast Poland, Sp. z o.o. Sokołowska 10 PL 05-090 Puchały Poland Tel.: [phone] Fax: [phone] [e-mail] www.fastpoland.pl
