9558HNK - Brúska MAKITA - Bezplatný návod na obsluhu

Typ produktu	Uhlová brúska
Model	9558HNK
Priemer kotúča	125 mm
Závit vretena	M14
Otáčky (voľnobeh)	11000 min⁻¹
Celková dĺžka	271 mm
Hmotnosť netto	2,1 kg (podľa EPTA 01/2003)
Trieda bezpečnosti	II (dvojitá izolácia)
Napätie napájania	230 V striedavého prúdu (jednofázové)
Menovitý výkon	Pribl. 720 W (odhadovaný)
Určenie	Brúsenie a rezanie kovu a kameňa bez použitia vody
Blokácia hriadeľa	Áno, na montáž a demontáž kotúčov
Spínač	Posuvný s blokádou trvalého chodu
Bočná rukoväť	Áno, na montáž na ľavú alebo pravú stranu
Kryt kotúča	Nastaviteľný, s možnosťou otáčania
Hladina hluku (akustický tlak)	86 dB(A) (s neistotou 3 dB)
Hladina hluku (akustický výkon)	97 dB(A) (s neistotou 3 dB)
Emisia vibrácií (brúsenie povrchu)	8,5 m/s² (s neistotou 1,5 m/s²)
Údržba	Pravidelné čistenie ventilačných otvorov; opravy len v autorizovanom servise
Voliteľné príslušenstvo	Rôzne brúsne a rezacie kotúče, drôtené kefy, kryty na rezanie

Často kladené otázky - 9558HNK MAKITA

Ako namontovať kotúč v brúske Makita 9558HNK?

Najprv sa uistite, že je nástroj vypnutý a odpojený od napájania. Stlačte blokáciu hriadeľa (1-1), aby ste zablokovali vreteno. Nasuňte vnútornú prírubu, potom kotúč so zníženým stredom alebo lamelovú brúsnu platňu. Utiahnite poistnú maticu (6-1) kľúčom (7-1) v smere hodinových ručičiek. Nezabudnite nezapínať blokáciu hriadeľa počas otáčania vretena.

Aký kryt použiť na rezanie?

Na rezanie brúsnym rezným kotúčom alebo diamantovým kotúčom je potrebné použiť špeciálny kryt kotúča (9-4) určený pre tento typ kotúčov. V európskych krajinách možno pri použití diamantového kotúča použiť bežný kryt. Kryt musí byť namontovaný tak, aby uzavretá časť smerovala k operátorovi.

Možno brúsku použiť na rezanie kovu?

Áno, brúska Makita 9558HNK je určená na rezanie kovu a kameňa pomocou vhodných rezných kotúčov. Treba však pamätať na to, aby ste nevyvíjali príliš veľký tlak a nedopustili zaseknutie kotúča. Používajte iba kotúče určené na rezanie.

Ako vyčistiť ventilačné otvory?

Pravidelne čistite ventilačné otvory (10-1 a 10-2), aby ste zabránili hromadeniu prachu. Pred čistením odpojte nástroj od napájania. Použite mäkkú kefu alebo stlačený vzduch, vyhýbajte sa kovovým predmetom, ktoré by mohli poškodiť vnútorné časti.

Čo robiť, keď brúska vibruje počas práce?

Vibrácie môžu byť spôsobené nevyváženosťou alebo poškodením kotúča. Okamžite prerušte prácu a skontrolujte kotúč na praskliny alebo opotrebovanie. Vymeňte kotúč, ak je poškodený. Uistite sa tiež, že je kotúč správne namontovaný a utiahnutí.

Aký je maximálny priemer kotúča pre 9558HNK?

Maximálny priemer kotúča so zníženým stredom je 125 mm (5 palcov). Nepoužívajte kotúče s väčším priemerom, pretože by mohli poškodiť nástroj alebo spôsobiť zranenie.

Možno túto brúsku použiť na leštenie?

Podľa návodu nie je brúska určená na leštenie. Povolené je brúsenie, čistenie povrchu drôtenou kefou a rezanie. Používanie nástroja na iné účely môže predstavovať nebezpečenstvo.

Ako zapnúť režim trvalého chodu?

Ak chcete spustiť režim trvalého chodu, posuňte posuvný spínač do polohy 'I (ON)', potom stlačte a zablokujte prednú časť spínača. Ak chcete vypnúť, stlačte zadnú časť spínača a posuňte ho do polohy 'O (OFF)'.

Kde možno kúpiť náhradné diely pre Makita 9558HNK?

Náhradné diely vrátane uhlíkových kief, prírub a matíc sú k dispozícii v autorizovaných servisných strediskách Makita. Odporúča sa používať iba originálne diely, aby sa zachovala bezpečnosť a spoľahlivosť nástroja.

Aké osobné ochranné prostriedky sú odporúčané počas práce?

Odporúča sa nosiť ochranné okuliare, chrániče sluchu (hladina hluku 86 dB), protiprachovú masku, rukavice a zásteru. Treba sa tiež vyhnúť voľnému oblečeniu a šperkom, ktoré by mohli byť zachytené rotujúcim kotúčom.

NÁVOD NA OBSLUHU 9558HNK MAKITA

SLOVENSKÝ (Pôvodné pokyny)
Vysvetlenie všeobecného zobrazenia

1-1. Posúvačový uzáver	6-2. Ploský kotúč na brúsenie	9-4. Ochranný kryt rozbrusovacieho
2-1. Spínacia páčka	hrotov/multi disk	kotúča/diamantového kotúča
4-1. Kryt kotúča	6-3. Vnútorná obruba	10-1. Odsávací prieduch
4-2. Šrauba (Skrutka)	7-1. Klúč na uzamykaciu maticu	10-2. Nasávací prieduch
4-3. Skriňa ložiska	7-2. Posúvačový uzáver
5-1. Kryt kotúča	9-1. Uzamykacia matica
5-2. Skriňa ložiska	9-2. Rozbrusovací kotúč/diamantový
5-3. Šrauba (Skrutka)	kotúč
6-1. Uzamykacia matica	9-3. Vnútorná obruba

TECHNICKÉ ÚDAJE

Model	9556HN		9557HN
Priemer ploského kotúča 100 mm 115 mm 125 mm
Závit vretena M10 M14 M14
Menovité otáčky (n) / Otáčky pri vol'nobehu ( n_o )	11000 ^-1	min 1000 ^-1	min 11000 ^-1
Celková dlžka 271 mm 271 mm 271 mm
Hmotnost' netto 1,9 kg 2,0 kg 2,1 kg
Trieda bezpečnosti /II	8

• Vzhľadom k neustálemu výskumu a vývoju tu uvedené technické údaje podliehajú zmenám bez upozornenia.
• Technické údaje sa možu pre rozne krajiny lišit.
  • Hmotnost podla postupu EPTA 01/2003

ENE048-1

Určené použitie

Tento nástroj je určený na brúšenie, pieskovanie a rezanie kovových a kamenných materiálov bez použitia vody.

ENF002-2

Napájanie

Náradie by malo byt' pripojené jedine k prívodu elektrickej energie s hodnotou napätia rovnakou, ako je uvedená na štítku s názvom zariadenia, pričom náradie môže byt' napájané jedine jednofázovým striedavým prúdom. Je vybavené dvojitou izoláciou a preto sa môže používat' pri zapojení do zásuviek bez uzemňovacieho vodiča.

Pro Model 9557HN

ENG102-3

Hluk

Typická hladina akustického tlaku pri záťaži A určená podľa EN60745:

Celková hodnota vibrácií (trojosový vektorový súčet) určená podľa normy EN60745:

Pracovný režim: brúsenie povrchu

Vyžarovanie vibrácií (a _h,AG ) : 7,5 m/s ^2

Neurčitost' (K) : 1,5 m/s²

Deklarovaná hodnota emisií vibrácií bola meraná podľa štandardnej skúšobnej metódy a môže sa použit na porovnanie jedného náradia s druhým.

Deklarovaná hodnota emisií vibrácií sa môže použit' aj na predbežné posúdenie vystavenia ich účinkom.

Deklarovaná hodnota vibrácií sa používa pre hlavné aplikácie elektrického náradia. Pokial' sa však náradie používa na iné účely, hodnota emisií vibrácií môže byt' iná.

⚠️VAROVANIE:

• Emisie vibrácií počas skutočného používania elektrického náradia sa môžu odlíšovat' od deklarovanej hodnoty emisií vibrácií, a to v závislosti na spôsoboch používania náradia.
• Nezabudnite označit bezpečnostné opatrenia s ciel'om chránit obsluhu, a to tie, ktoré sa zakladajú na odhade vystavenia účinkom v rámci reálnych podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby, kedy je náradie vypnuté a kedy beží bez zaťaženia, ako dodatok k dobe zapnutia).

Pro Model 9558HN

ENG102-3

Hluk

Typická hladina akustického tlaku pri záťaži A určená podľa EN60745:

Celková hodnota vibrácií (trojosový vektorový súčet) určená podľa normy EN60745:

Pracovný režim: brúsenie povrchu

Vyžarovanie vibrácií (ah,AG) : 8,5 m/s²

Neurčitost' (K) : 1,5 m/s ^2

Deklarovaná hodnota emisií vibrácií bola meraná podľa štandardnej skúšobnej metódy a môže sa použit na porovnanie jedného náradia s druhým.

Deklarovaná hodnota emisií vibrácií sa môže použit' aj na predbežné posúdenie vystavenia ich účinkom.

Deklarovaná hodnota vibrácií sa používa pre hlavné aplikácie elektrického náradia. Pokial' sa však náradie používa na iné účely, hodnota emisií vibrácií môže byt' iná.

⚠️VAROVANIE:

• Emisie vibrácií počas skutočného používania elektrického náradia sa môžu odlišovať od deklarovanej hodnoty emisií vibrácií, a to v závislosti na spôsoboch používania náradia.
• Nezabudnite označit bezpečnostné opatrenia s cieľom chránit obsluhu, a to tie, ktoré sa zakladajú na odhade vystavenia účinkom v rámci reálnych podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby, kedy je náradie vypnuté a kedy beží bez zaťaženia, ako dodatok k dobe zapnutia).

ENH101-15

Len pre európske krajiny

Vyhlásenie o zhode so smernicami Európskeho spoločenstva

Naša spoločnost' Makita, ako zodpovedný výrobca prehlasuje, že nasledujúce zariadenie(a) značky Makita:

Označenie zariadenia:

Uhlová brúska

Číslo modelu/ Typ: 9557HN,9558HN

Je v zhode s nasledujúcimi európskymi smernicami: 2006/42/EC

A sú vyrobené podľa nasledujúcich noriem a štandardizovaných dokumentov: EN60745

Technická dokumentácia sa nachádza u nášho autorizovaného zástupcu v Európe, ktorým je spoločnost:

Makita International Europe Ltd.

Všeobecné bezpečnostné predpisy pre elektronáradie

⚠ UPOZORNENIE Prečítajte si všetky upozornenia a inštrukcie. Nedodržiavanie pokynov a inštrukcií môže mať za následok úraz elektrickým prúdom, požiar alebo vážne zranenie.

Všetky pokyny a inštrukcie si odložte pre prípad potreby v budúcnosti.

GEB033-4

BEZPEČNOSTNÉ VÝSTRAHY PRE BRÚSKU

Spoločné bezpečnostné výstrahy pre operácie brúsenia, pieskovania, brúsenia drôteným kotúčom alebo abrazívneho rozbrusovania:

1. Tento elektrický nástroj funguje ako brúska, pieskovač, drôtená kefa alebo rozbrusovací nástroj. Prečítajte si všetky bezpečnostné výstrahy, pokyny, vyobrazenia a špecifikácie určené pre tento elektrický nástroj. Pri nedodržaní všetkých doleuvedených pokynov môže dôjst' k úrazu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
2. S týmto elektrickým nástrojom sa neodporúča vykonávat' operácie ako leštenie. Operácie, na ktoré tento nástroj nie je určený, môžu spôsobit' riziko a spôsobit' telesné poranenie.
3. Nepoužívajte príslušenstvo, ktoré nie je výslovne určené a odporúčané výrobcom nástroja. To, že príslušenstvo možno pripojiť k vášmu elektrickému nástroju, nezaistuje bezpečnú prevádzku.

4. Menovitá rýchlost' príslušenstva musí byt minimálne rovná maximálnej rýchlosti vyznačenej na elektrickom nástroji. Príslušenstvo pracujúce vyššou rýchlost'ou ako jeho menovitá rýchlost' môže prasknút' a rozpadnút' sa.

5. Vonkajší priemer a hrúbka vášho príslušenstva musí byt' v rozmedzí menovitej

kapacity elektrického nástroja. Príslušenstvo neprávnej veľkosti nie je možné primerane viest' a ovládat'.

1. Veľkost' upínacieho třňa kotúčov, prírub, podkladových podložiek a akéhokol'vek iného príslušenstva musí presne padnút' na vreteno tohto elektrického nástroja. Príslušenstvo s otvormi upínacieho třňa, ktoré sa nehodia na montážne vybavenie tohto elektrického nástroja bude nevyvážené, bude nadmerne vibrovať a môže spôsobit' stratu kontroly nad nástrojom.

2. Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo, napríklad brúsne kotúče, či na nich nie sú úlomky a praskliny, podkladové podložky, či na nich nie sú praskliny, trhliny alebo nie sú nadmerne opotrebované, drôtenú kefu, či nemá uvoľnené alebo popraskané drôty. Ak elektrický nástroj alebo nástroj spadne, skontrolujte, či nie sú poškodené alebo namontujte nepoškodené príslušenstvo. Po kontrole a namontovaní príslušenstva sa postavte vy aj okolostojaci mimo roviny otáčajúceho sa príslušenstva a spustite elektrický nástroj na maximálnu rýchlost' bez záťaže na jednu minútu. Poškodené príslušenstvo sa za normálnych okolností počas doby tohto testu rozpadne.

3. Používajte osobné ochranné prostriedky. V závislosti od aplikácie používajte štít na tvár, ochranné okuliare alebo bezpečnostné okuliare. Podl’a potreby použite protiprachovú masku, chrániče sluchu, rukavice a pracovnú zásteru schopnú zastavit’ malé úlomky brusiva alebo obrobku. Chránič zraku musí byt’ schopný zastavit’ odletujúce úlomky vytvárané pri rôznych úkonoch. Protiprachová maska alebo respirátor musia byt’ schopné filtrovať čiastočky vytvárané pri vašej činnosti. Dlhodobé vystavenie intenzívnemu hluku môže spôsobit’ stratu sluchu.

4. Okolostojacich udržiavajte v bezpečnej vzdialenosti od pracovného miesta. Každý, kto vstúpi na miesto práce, musí mat' osobné ochranné prostriedky. Úlomky obrobku alebo poškodené príslušenstvo môže odletiet a spôsobit' poranenie aj mimo bezprostredného miesta práce.

5. Elektrický nástroj pri práci držte len za izolované úchopné povrchy, lebo rezacie príslušenstvo sa môže dostat' do kontaktu so skrytými vodičmi alebo vlastným káblom. Kontakt príslušenstva so "živým" vodičom vystaví kovové časti elektrického nástroja "živému" prúdu a spôsobí obsluhe úder elektrickým prúdom.

6. Kábel umiestnite d'alej od otáčajúceho sa príslušenstva. Ak stratíte kontrolu, kábel sa môže prerezať alebo zachytit' a vašu ruku alebo rameno môže vtiahnut' do otáčajúceho sa príslušenstva.

7. Nikdy elektrický nástroj neodkladajte, kým sa príslušenstvo úplne nezastavilo. Otáčajúce sa príslušenstvo môže zachytit' a stiahnut' elektrický nástroj mimo vašu kontrolu.

8. Nikdy nespúšt'ajte elektrický nástroj, ked' ho nosíte na boku. Pri náhodnom kontakte s otáčajúcim sa príslušenstvom by vám mohlo zachytit' odev a stiahnut' príslušenstvo smerom na vaše telo.

9. Pravidelne čistite prieduchy elektrický nástroja. Ventilátor motora vt'ahuje prach dovnútra a nadmerné nazhromaždenie práškového kovu môže spôsobit' ohrozenie elektrickým prúdom.

10. Nepoužívajte nástroj v blízkosti horľavých materiálov. Iskry mohli spôsobit' vznietenie týchto materiálov.

11. Nepoužívajte príslušenstvo, ktoré vyžadujú tekuté chladivá. Pri použití vody alebo iného tekutého chladiva by mohlo dôjst' k usmrteniu alebo úderu elektrickým prúdom.

Spätný náraz a príslušné výstrahy

Spätný náraz je náhla reakcia na zovretý alebo pritlačený rotujúci kotúč, opornú podložku, kefku alebo iné príslušenstvo. Zoškrtenie alebo pritlačenie spôsobí náhle spomalenie otáčajúceho sa príslušenstva, čo zase spôsobí nekontrolované uskočenie elektrického nástroja v opačnom smere ako otáčanie príslušenstva v momente zovretia.

Napríklad, ak obrobok priškrtí alebo pritlačí rozbrusovací kotúč, okraj kotúča vstupujúceho do bodu priškrtenia môže spôsobit' vrytie sa do povrchu materiálu, čo spôsobí vytiahnutie alebo vykopnutie kotúča. Kotúč môže bud' vyskočit' dopredu alebo dozadu od obsluhujúcej osoby, v závislosti od smeru pohybu kotúča v momente priškrtenia. Rozbrusovacie kotúče sa za týchto okolností môžu aj prelomit'.

Spätný náraz je výsledok nesprávneho používania elektrického nástroja a/alebo nesprávnych prevádzkových postupov alebo podmienok a možno sa mu vyhnút' vykonaním príslušných protiopatrení uvedených nižšie.

a) Elektrický nástroj stále pevne držte oboma rukami a telo a rameno držte tak, aby ste odolali silám spätného nárazu. Vždy používajte aj pomocnú rúčku, ak je namontovaná, čím dosiahnete maximálnu kontrolu nad spätným nárazom alebo momentovou reakciou pri spustení. Sily spätného nárazu alebo momentových reakcií môže obsluhujúca osoba ovládnut, ak vykoná príslušné protiopatrenia.

b) Nikdy nedávajte ruku do blízkosti otáčajúceho sa príslušenstva. Príslušenstvo môže vykonat spätný náraz ponad vašu ruku.

c) Nepribližujte sa telom do oblasti, kam sa pohne elektrický nástroj, ked' nastane spätný náraz. Spätný náraz poženie nástroj do opačného smeru ako smer pohybu kotúča v momente privretia.

d) Pri opracovávaní rohov, ostrých hrán a pod. buďte zvlášť opatrní. Zabráňte odskakovaniu a zadrhávaniu príslušenstva. Rohy, ostré hrany alebo odskakovanie majú tendenciu zadrhnút príslušenstvo a spôsobit’ stratu kontroly alebo spätný náraz.
e) Nepripájajte rezbárske ostrie ret'azovej píly ani zúbkované pílové ostrie. Takéto ostria často spôsobujú spätný náraz a stratu kontroly

Špecifické bezpečnostné výstrahy pre operácie brúsenia a abrazívneho rozbrusovania:

a) Používajte len typy kotúčov, ktoré sú odporúčané pre váš elektrický nástroj a špecifický ochranný kryt určený pre zvolený kotúč. Kotúče, ktoré nie sú určené pre tento elektrický nástroj, nemôžu byť dostatočne chránené a nie sú bezpečné.
b) Ochranný kryt sa musí byť bezpečne upevnený na elektrický nástroj a nastavený na maximálnu bezpečnost', aby bola obsluha vystavená čo najmenšej časti kotúča. Ochranný kryt pomáha chránit' obsluhu pred úlomkami z kotúča a náhodným kontaktom s kotúčom.
c) Kotúče možno používať len pre odporúčané aplikácie. Napríklad: nebrúste s bočnou stranou zabrusovacieho kotúča. Abrazívne rozbrusovacie kotúče sú určené pre periférne brúsenie. Bočné sily aplikované na tieto kotúče by mohli zapríčinit’ ich rozlomenie.
d) Vždy používajte nepoškodené príruby kotúčov správnej veľkosti a tvaru pre váš zvolený kotúč. Správne príruby kotúčov podopierajú kotúč, a tým znižujú pravdepodobnosť zlomenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu líšit od prírub pre brúsne kotúče.
e) Nepoužívajte hydraté kotúče z väčších elektrických nástrojov. Kotúče určené pre väčšie elektrické nástroje nie sú vhodné pre vyššie rýchlosti menších nástrojov a môžu prasknút.

Čalšie bezpečnostné výstrahy pre operácie brúsenia a abrazívneho rozbrusovania:

a) Rozbrusovací kotúč nestláčajte ani naň nevyvíjate nadmerný tlak. Nepokúšajte sa rezat' príliš hlboko. Prílišné namáhanie kotúča zvyšuje zaťaženie a náchylnosť k stočeniu alebo zovretiu kotúča v reze a pravdepodobnosť spätného nárazu alebo zlomenia kotúča.
b) Nestavajte sa do jednej línie a za rotujúci kotúč. Ked' sa kotúč počas činnosti pohybuje smerom od vás, možný spätný náraz môže vrhnút rotujúci kotúč a elektrický nástroj priamo na vás.
c) Ked' sa kotúč zovrie alebo z nejakého dôvodu preruší rez, vypnite elektrický nástroj a držte ho bez pohybu, kým sa kotúč úplne nezastaví Nikdy sa nepokúšajte odstránit' rozbrusovací kotúč z rezu, kým sa kotúč pohybuje, inak môže dôjst' k spätnému nárazu. Zistite príčinu zvierania kotúča a vykonajte kroky na jej odstránenie

d) Nezačínajte opätovne rezanie v obrobku. Nechajte kotúč dosiahnut' plnú rýchlost' a opatrne ho znovu vložte do rezu. Kotúč sa môže zovriet', vystúpit' nahor alebo narazit' spät', ak elektrický nástroj znovu spustíte v obrobku.
e) Panely a každý obrobok nadmernej veľkosti podoprite, aby sa minimalizovalo riziko zovretia alebo spätného nárazu. Veľké panely sa zvyknú prehýbať vlastnou váhou. Podpory treba umiestnit pod obrobok na obidvoch stranách do blízkosti línie rezu a do blízkosti okraja obrobku po oboch stranách kotúča.
f) Bud'te zvlášť opatrní pri vytváraní "dutinového rezu" do existujúcich stien či iných neprehľadných povrchov. Prečnievajúci kotúč môže zarezať do plynových alebo vodovodných potrubí, elektrického vedenia alebo objektov, ktoré môžu zapríčinit spätný náraz.

Bezpečnostné výstrahy špecifické pre operácie pieskovania:

a) Nepoužívajte brúsne kotúčové papiere nadmernej veľkosti. Pri výbere brúsnych papierov dodržiavajte odporúčania výrobcov. Váčšie brúsne papiere prečnievajúce mimo brúsnu podložku predstavuje riziko rozdriapania a môže zapríčinit zadrhnutie, roztrhnutie disku alebo spätný náraz.

Bezpečnostné výstrahy špecifické pre brúsenie drôtenou kefou:

a) Myslite na to, že aj pri bežnej činnosti z kefy vyletujú drôtené štetiny. Drôty nadmerne nenamáhajte prílišným zaťažovaním na kefu. Drôtené štetiny ľahko preniknú šatstvom a/alebo kožou. b) Ak sa pre brúsenie drôtenou kefou odporúča ochranný kryt, dbajte na to, aby drôtený kotúč alebo kefa nezasahovali do ochranného krytu. Drôtený kotúč alebo kefa sa vdaka pracovnému zaťaženiu a odstredivým silám môžu vo svojom priemere roztiahnut'.

Ďalšie bezpečnostné výstrahy:

1. Pri použití brúsnych kotúčov so stlačeným stredom vždy používajte len kotúče vystužené sklenými vláknami.
2. V spojení s touto brúskou NIKDY NEPOUŽÍVAJTE kotúče na brúsenie kameňa kalichového typu. Táto brúska nebola navrhnutá pre používanie týchto typov kotúčov a používanie takéhoto výrobku môže mat' za následok vážne osobné poranenie.
3. Nepoškodzujte vreteno, prírubu (najmä montážnu plochu) alebo uzamykaciu maticu. Poškodenie týchto dielov by mohlo spôsobit' narušenie kotúča.
4. Skôr, ako zapnete spínač, skontrolujte, či sa kotúč nedotýka obrobku.
5. Predtým, ako použijete nástroj na konkrétnom obrobku, nechajte ho chvíľu bežat'. Sledujte, či

nedochádza k vibráciám alebo hádzaniu, ktoré by mohlo naznačovať nesprávnu montáž alebo nesprávne vyvážený kotúč.

1. Na brúsenie používajte určený povrch kotúča.
2. Dávajte pozor na odlietavajúce iskry. Držte nástroj tak, aby iskry odlietavali smerom od vás a iných osôb alebo horľavých materiálov.
3. Nenechávajte nástroj bežat' bez dozoru. Pracujte s ním, len keď ho držíte v rukách.
4. Nedotýkajte sa obrobku hned' po úkone; môže byt' extrémne horúci a môže popálit' vašu pokožku.
5. Pred vykonávaním akýchkol'vek úprav na nástroji vždy skontrolujte, či je nástroj vypnutý a odpojený a či sú vybraté akumulátorové jednotky.
6. Dodržiavajte pokyny výrobcu pre správnu montáž a používanie kotúčov. Kotúče používajte a skladujte s opatrnost'ou.
7. Nepoužívajte samostatné redukčné zdierky alebo adaptéry na prispôsobenie brúsnym kotúčom s veľkým otvorom.
8. Používajte len príruby určené pre tento nástroj.
9. Pri nástrojoch určených na upevnenie pomocou kotúča so závitovým otvorom skontrolujte, či závit v kotúči je dostatočne dlhý pre dížku vretena.
10. Skontrolujte, či je obrobok správne podoprený.
11. Dávajte pozor na to, že kotúč sa d'alej točí aj po vypnutí nástroja.
12. Pri práci v extrémne horúcom a vlhkom prostredí alebo prostredí silne znečistenom vodivým prachom používajte skratový istič (30 mA) na zaistenie bezpečnosti obsluhy.
13. Nepoužívajte nástroj na materiáloch obsahujúcich azbest.
14. Nepoužívajte vodu alebo brúsne mazivo.
15. Zaistite, aby pri práci v prašnom prostredí vetracie otvory neboli zakryté. Ak je potrené vyčistiť prach, najskôr odpojte nástroj z elektrickej siete (použite nekovové predmety) a dbajte na to, aby ste nepoškodili vnútorné súčiastky.
16. Pri použití rozbrusovacieho kotúča vždy pracujte s krytom kotúča na zber prachu podľa miestnych predpisov.
17. Kotúčové nože sa nesmú vystavovat' priečnemu tlaku.

NIKDY nepripustite, aby pohodlie a dobrá znalost' výrobku (získané opakovaným používaním) nahradili presné dodržiavanie bezpečnostných pravidiel pre náradie. NESPRÁVNE POUŽÍVANIE alebo nedodržiavanie bezpečnostných pokynov uvedených v tomto návode na obsluhu môže spôsobit' vážne poranenia osób.

POPIS FUNKCIE

⚠POZOR:

- Pred nastavovaním nástroja alebo kontrolou jeho funkcie sa vždy presvedčte, že je vypnutý a vytiahnutý zo zásuvky.

Posúvačový uzáver

Fig.1

⚠POZOR:

- Nikdy neuvádzajte posúvačový uzáver do činnosti, keď sa vreteno pohybuje. Nástroj sa môže poškodit'.

Otáčaniu vretena pri montáži alebo demontáži príslušenstva zabránite stlačením posúvačového uzáveru.

Zapínanie

Fig.2

⚠POZOR:

- Pred zapojením tohto nástroja tiež vždy skontrolujte, či posuvný prepínač funguje správne a vráti sa do pozície "OFF" po zatlačení zadnej strany posuvného vypínača.

Nástroj spustíte posunutím vypínača do polohy "I (ON)". Nepretržitý chod dosiahnete stlačením prednej strany posuvného prepínača a jeho zablokovaním.

Nástroj zastavíte stlačením zadnej strany posuvného prepínača a jeho následným posunutím do polohy "O (OFF)".

MONTÁŽ

⚠POZOR:

Inštalácia bočnej rukoväti (držadla)

Fig.3

⚠POZOR:

- Dávajte pozor, aby bočná rukovat' bola vždy pred prácou pevne nainštalovaná.

Bočnú rukoväť bezpečne priskrutkujte na nástroj, ako znázorňuje obrázok.

Inštalácia alebo demontáž ochranného krytu (pre ploský kotúč, multi disk/rozbrusovací kotúč, diamantový kotúč)

Pre prístroje s krytom kotúča s poistnou skrutkou

Fig.4

Fig.5

⚠️VAROVANIE:

• Pri použití ploského kotúča na brúšenie hrotov/multidisku, pružného kotúča, drôtenej kefky, rozbrusovacieho kotúča alebo diamantového kotúča je potrebné pripevnit' kryt kotúča na prístroj tak, aby zatvorená strana krytu vždy smerovala k operátorovi.
• Pri použití rozbrusovacieho kotúča / diamantového kotúča vždy používajte len špeciálny ochranný kryt kotúča určený na použitie s rozbrusovacími kotúčmi. (V krajinách Európy sa pri použití diamantového kotúča môže používať štandardný ochranný kryt.)

Namontujte ochranný kryt kotúča tak, aby výčnelok na ochrannom kryte kotúča dosadol do priehlbiny na kryte ložiska. Následne otočte ochranným krytom kotúča do takého uhla, aby chránil obsluhu, a to podľa druhu vykonávanej práce. Dbajte na to, aby bola skrutka pevne utiahnutá.

Kryt kotúča vyberajte opačným postupom ako pri vkladaní.

Montáž alebo demontáž ploského kotúča na brúšenie hrotov/multidisku

Fig.6

Na vreteno namontujte vnútornú prírubu. Kotúč/disk pripevnite na vnútornú prírubu a na vreteno priskrutkujte závernú maticu.

Kotúč vyberajte opačným postupom ako pri vkladani.

⚠️VAROVANIE:

Posúvačový uzáver uvádzajte do činnosti len keď sa vreteno nepohybuje.

PRÁCA

⚠️VAROVANIE:

• Na prístroj sa nikdy nemá tlačit'. Váha prístroja vyvíja dostatočný tlak. Tlačenie a nadmerný tlak môžu spôsobit' nebezpečné narušenie kotúča.
• Kotúč vymeňte VŽDY ked' prístroj počas brúsenia spadne.
• Pri práci brúsnym diskom alebo kotúčom NIKDY nevrážajte ani neudierajte.
• Zabráňte odskakovaniu a zadrhávaniu kotúča, predovšetkým pri práci na rohoch, ostrých hranách atd. To môže spôsobit' stratu kontroly a nárazy.
• Prístroj nikdy nepoužívajte s rezacími čepelami ani inými pílovými listami. Ak sa takéto čepele používajú na brúske, spôsobujú nárazy vedúce k zraneniu osôb.

⚠POZOR:

- Po prevádzke prístroj vždy vypnite a počkajte, kým sa kotúč úplne zastaví, potom prístroj odložte.

Brúsenie a pieskovanie

Prístroj držte VŽDY pevne jednou rukou za kryt a druhou za bočnú rukovát'. Prístroj zapnite a potom priložte kotúč alebo disk k obrobku.

Všeobecne, hranu kotúča alebo disku držte približne v 15° uhle k povrchu obrobku.

Počas zapracovávania nového kotúča nepracujte brúskou v smere B, pretože zareže do obrobku. Ak sa hrana kotúča zaoblila používaním, kotúčom sa môže pracovat' v smere A aj B.

Fig.8

Práca s rozbrusovacím kotúčom/diamantovým kotúčom (voliteľné príslušenstvo)

Fig.9

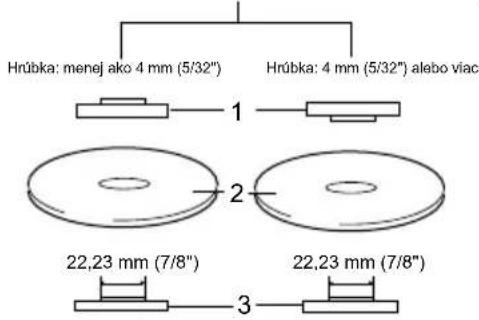

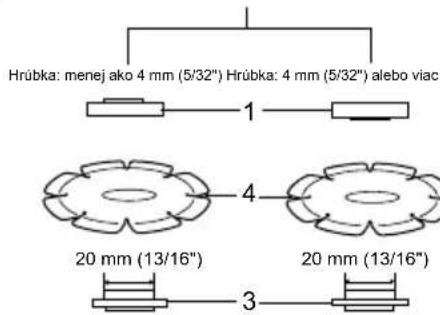

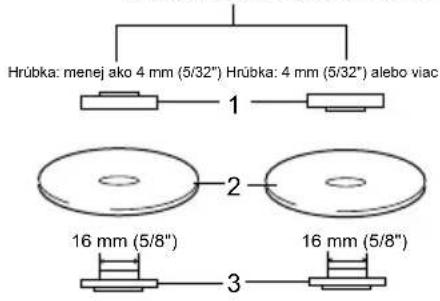

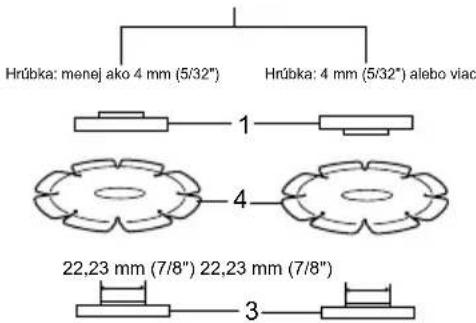

Smer montáže poistnej matice a vnútornej príruby sa mení na základe hrúbky kotúča. Pozrite si tabul'ku nižšie.

100 mm (4")

Rozbrusovací kotúč Diamantový kotúč

1. Uzamykacia matica

2. Rozbrusovací kotúč

3. Vnútorná obruba

4. Diamantový kotúč

115 mm (4 - 1/2") / 125 mm (5")

Rozbrusovací kotúč Diamantový kotúč

1. Uzamykacia matica

2. Rozbrusovací kotúč

3. Vnútorná obruba

4. Diamantový kotúč

010848

⚠️VAROVANIE:

• Pri použití rozbrusovacieho kotúča / diamantového kotúča vždy používajte len špeciálny ochranný kryt kotúča určený na použitie s rozbrusovacími kotúčmi. (V krajinách Európy sa pri použití diamantového kotúča môže používať štandardný ochranný kryt.)
• Nikdy NEPOUŽÍVAJTE rozbrusovací kotúč na priečne brúšenie.
• Kotúč nestláčajte ani naň nevyvíjate nadmerný tlak. Nepokúšajte sa rezat' príliš hlboko. Prílišné namáhanie kotúča zvyšuje zaťaženie a náchylnost' k stočeniu alebo zovretiu kotúča v reze a pravdepodobnosť spätného nárazu, zlomenia kotúča alebo prehriatia motora.
• Nezačínajte rezanie v obrobku. Nechajte kotúč dosiahnuť plnú rýchlost’ a opatme vstúpte do rezu, pričom pohybujte nástrojom dopredu nad povrchom obrobku. Kotúč sa môže zovriet’, vystúpit’ nahor alebo narazit’ spät’, ak elektrický nástroj spustíte v obrobku.
• Počas operácie rezania nikdy nemeňte uhol kotúča. Pri vyvíjaní bočného tlaku na rozbrusovací kotúč

(ako pri brúsení) spôsobí prasknutie a zlomenie kotúča a následné vážne telesné poranenie.

• Než začnete robit' kontrolu alebo údržbu nástroja, vždy se presvedčte, že je vypnutý a vytiahnutý zo zásuvky.
• Nepoužívajte benzín, riedidlo, alkohol ani nič podobné. Mohlo by to spôsobit' zmenu farby, deformácie alebo praskliny.

Fig.10

Nástroj a jeho prieduchy sa musia udržiavať čisté. Vzduchové prieduchy nástroja čistite pravidelne alebo vždy, keď je prieduch trochu upchatý.

Kvôli zachovaniu BEZPEČNOSTI a SPOĽAHLIVOSTI výrobku musia byť opravy, kontrola a výmena uhlíkov a akákol’vek d’alšia údržba či nastavovanie robené autorizovanými servisnými strediskami firmy Makita a s použitím náhradných dielov Makita.

PRÍSLUŠENSTVO

⚠POZOR:

- Pre váš nástroj Makita, opísaný v tomto návode, doporučujeme používať toto príslušenstvo a nástavce. Pri použití iného príslušenstva či nástavcov može hroziť nebezpečenstvo zranenia osôb. Príslušenstvo a nástavce sa možu používať len na účely pre ne stanovené.

Ak potrebujete bližšie informácie týkajúce sa tohoto príslušenstva, obrátte sa na vaše miestne servisné stredisko firmy Makita.

• Ochranný kryt kotúča (kryt kotúča) pre ploský kotúč/multi disk
• Ochranný kryt (kryt kotúča) pre rozbrusovací kotúč/diamantový kotúč
• Ploské kotúče
  • Rozbrusovacie kotúče
• Multi disky
  • Diamantové kotúče
• Drôtená kefka
  • Drôtená skosená kefka 85
• Brúsne kotúče
  • Vnútorná príruba
• Poistná matica pre ploský kotúč/rozbrusovací kotúč/multi disk/diamantový kotúč
  • Poistná matica pre rozbrusovací kotúč
  • Klúč na závernú maticu
• Bočné držadlo
