NÁVOD NA OBSLUHU GA4040C MAKITA

SLOVENSKÝ (Pôvodné pokyny)
Vysvetlenie všeobecného zobrazenia

• Vzhľadom k neustálemu výskumu a vývoju tu uvedené technické údaje podliehajú zmenám bez upozornenia.
• Technické údaje sa možu pre rozne krajiny líšit.
  • Hmotnost' podl'a postupu EPTA 01/2003

ENE048-1

Určené použitie

Tento nástroj je určený na brúšenie, pieskovanie a rezanie kovových a kamenných materiálov bez použitia vody.

ENF002-2

Napájanie

Náradie by malo byt' pripojené jedine k prívodu elektrickej energie s hodnotou napätia rovnakou, ako je uvedená na štítku s názvom zariadenia, pričom náradie môže byt' napájané jedine jednofázovým striedavým prúdom. Je vybavené dvojitou izoláciou a preto sa môže používať pri zapojení do zásuviek bez uzemňovacieho vodiča.

ENG905-1

Hluk

Typická hladina akustického tlaku pri záťaži A určená podľa EN60745:

Celková hodnota vibrácií (trojosový vektorový súčet) určená podľa normy EN60745:

Model GA4040C

štandardným bočným držadlom

Vyžarovanie vibrácií (ah,AG): 5,0 m/s²

Neurčitost' (K) : 1,5 m/s ^2

antivibračným bočným držadlom

Vyžarovanie vibrácií (ah,AG): 5,0 m/s²

Neurčitost' (K) : 1,5 m/s ^2

Pracovný režim: kotúčové brúsenie so

štandardným bočným držadlom

Emisie vibrácií (ah,DS) : 3,0 m/s²

Neurčitost' (K) : 1,5 m/s ^2

Pracovný režim: kotúčové brúsenie s

antivibračným bočným držadlom

Emisie vibrácií (ah,DS): 2,5 m/s² alebo menej

Neurčitost' (K) : 1,5 m/s ^2

Model GA4540C

štandardným bočným držadlom

Vyžarovanie vibrácií (ah,AG) : 6,0 m/s²

Neurčitost' (K) : 1,5 m/s ^2

antivibračným bočným držadlom

Vyžarovanie vibrácií (ah,AG) : 5,5 m/s²

Neurčitost' (K) : 1,5 m/s ^2

Pracovný režim: kotúčové brúšenie so

štandardným bočným držadlom

Emisie vibrácií (ah,DS) : 2,5 m/s²

Neurčitost' (K) : 1,5 m/s ^2

Pracovný režim: kotúčové brúsenie s

antivibračným bočným držadlom

Emisie vibrácií (ah,DS) : 2,5 m/s²

Neurčitost' (K) : 1,5 m/s ^2

Model GA5040C

štandardným bočným držadlom

Vyžarovanie vibrácií (ah,AG) : 6,5 m/s²

Neurčitost' (K) : 1,5 m/s ^2

Pracovný režim: brúsenie povrchov s

antivibračným bočným držadlom

Vyžarovanie vibrácií (a _h,AG ) : 5,5 m/s ^2

Neurčitost' (K) : 1,5 m/s ^2

Pracovný režim: kotúčové brúsenie so

štandardným bočným držadlom

Emisie vibrácií (ah,DS) : 2,5 m/s²

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: kotúčové brúsenie s

antivibračným bočným držadlom

Emisie vibrácií (ah,DS) : 2,5 m/s²

Neurčitost' (K) : 1,5 m/s²

Model GA6040C

štandardným bočným držadlom

Vyžarovanie vibrácií ( a_h,AG ): 6,5 m/s ^2

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: brúsenie povrchov s

antivibračným bočným držadlom

Vyžarovanie vibrácií (a _h,AG ) : 6,0 m/s ^2

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: kotúčové brúsenie so

štandardným bočným držadlom

Emisie vibrácií (ah,DS) : 2,5 m/s²

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: kotúčové brúsenie s

antivibračným bočným držadlom

Emisie vibrácií (ah,DS): 2,5 m/s² alebo menej

Neurčitost' (K) : 1,5 m/s²

Model GA4541C

štandardným bočným držadlom

Vyžarovanie vibrácií (a _h,AG ) : 6,5 m/s ^2

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: brúsenie povrchov s

antivibračným bočným držadlom

Vyžarovanie vibrácií (a _h,AG ) : 5,5 m/s ^2

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: kotúčové brúsenie so

štandardným bočným držadlom

Emisie vibrácií (ah,DS): 2,5 m/s² alebo menej

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: kotúčové brúsenie s

antivibračným bočným držadlom

Emisie vibrácií (ah,DS): 2,5 m/s² alebo menej

Neurčitost' (K) : 1,5 m/s²

Model GA5041C

štandardným bočným držadlom

Vyžarovanie vibrácií (a _n,AG ) : 7,0 m/s ^2

Neurčitost' (K) : 1,5 m/s²

Pracovný režim: brúsenie povrchov s antivibračným bočným držadlom Vyžarovanie vibrácií (ah,AG) : 6,0 m/s² Neurčitosť (K) : 1,5 m/s²

Pracovný režim: kotúčové brúsenie so štandardným bočným držadlom Emisie vibrácií (a _h,DS ): 2,5 m/s ^2 alebo menej Neurčitosť (K) : 1,5 m/s ^2

Pracovný režim: kotúčové brúsenie s antivibračným bočným držadlom Emisie vibrácií (a _h,DS ): 2,5 m/s ^2 alebo menej Neurčitost' (K) : 1,5 m/s ^2

ENG902-1

• Deklarovaná hodnota emisií vibrácií bola meraná podľa štandardnej skúšobnej metódy a môže sa použit' na porovnanie jedného náradia s druhým.
• Deklarovaná hodnota emisií vibrácií sa môže použit aj na predbežné posúdenie vystavenia ich účinkom.
• Deklarovaná hodnota vibrácií sa používa pre hlavné aplikácie elektrického náradia. Pokial' sa však náradie používa na iné účely, hodnota emisií vibrácií môže byt' iná.

⚠️VAROVANIE:

• Emisie vibrácií počas skutočného používania elektrického náradia sa môžu odlišovať od deklarovanej hodnoty emisií vibrácií, a to v závislosti na spôsoboch používania náradia.
• Nezabudnite označit bezpečnostné opatrenia s cieľom chrániť obsluhu, a to tie, ktoré sa zakladajú na odhade vystavenia účinkom v rámci reálnych podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby, kedy je náradie vypnuté a kedy beží bez zaťaženia, ako dodatok k dobe zapnutia).

ENH101-16

Len pre európske krajiny

Vyhlásenie o zhode so smernicami Európskeho spoločenstva

Naša spoločnost' Makita, ako zodpovedný výrobca prehlasuje, že nasledujúce zariadenie(a) značky Makita:

Označenie zariadenia:

Uhlová brúska

Číslo modelu/ Typ: GA4040C, GA4540C, GA5040C,

Je v zhode s nasledujúcimi európskymi smernicami: 2006/42/EC

A sú vyrobené podľa nasledujúcich noriem a štandardizovaných dokumentov: EN60745

Technickú dokumentáciu archivuje:

Makita International Europe Ltd.

Všeobecné bezpečnostné predpisy pre elektronáradie

⚠ UPOZORNENIE Prečítajte si všetky upozornenia a inštrukcie. Nedodržiavanie pokynov a inštrukcií môže mať za následok úraz elektrickým prúdom, požiar alebo vážne zranenie.

Všetky pokyny a inštrukcie si odložte pre prípad potreby v budúcnosti.

GEB033-7

BEZPEČNOSTNÉ VÝSTRAHY PRE BRÚSKU

Spoločné bezpečnostné výstrahy pre operácie brúsenia, pieskovania, brúsenia drôteným kotúčom alebo abrazívneho rozbrusovania:

1. Tento elektrický nástroj funguje ako brúska, pieskovač, drôtená kefa alebo rozbrusovací nástroj. Prečítajte si všetky bezpečnostné výstrahy, pokyny, vyobrazenia a špecifikácie určené pre tento elektrický nástroj. Pri nedodržaní všetkých doleuvedených pokynov môže dôjst' k úrazu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
2. S týmto elektrickým nástrojom sa neodporúča vykonávat' operácie ako leštenie. Operácie, na ktoré tento nástroj nie je určený, môžu spôsobit' riziko a spôsobit' telesné poranenie.
3. Nepoužívajte príslušenstvo, ktoré nie je výslovne určené a odporúčané výrobcom nástroja. To, že príslušenstvo možno pripojiť k vášmu elektrickému nástroju, nezaist’uje bezpečnú prevádzku.

4. Menovitá rýchlost' príslušenstva musí byt minimálne rovná maximálnej rýchlosti vyznačenej na elektrickom nástroji. Príslušenstvo pracujúce vyššou rýchlost'ou ako jeho menovitá rýchlost' môže prasknút' a rozpadnút' sa.

5. Vonkajší priemer a hrúbka vášho príslušenstva musí byt' v rozmedzí menovitej kapacity elektrického nástroja. Príslušenstvo neprávnej veľkosti nie je možné primerane viest' a ovládat'.

6. Montáž príslušenstva so závitom musí vyhovovať závitom vretena brúsky. Ak ide o príslušenstvo montované pomocou prírub, otvor na vreteno na príslušenstve musí vyhovovať polohovaciemu priemeru príruby. Príslušenstvo, ktoré nevyhovuje montážnym prostriedkom elektrického nástroja, bude fungovať v nevyváženom stave, bude nadmerne vibrovať a môže spôsobit’ stratu kontroly.

7. Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo, napríklad brúsne kotúče, či na nich nie sú úlomky a praskliny, podkladové podložky, či na nich nie sú praskliny, trhliny alebo nie sú nadmerne opotrebované, drôtenú kefu, či nemá uvoľnené alebo popraskané drôty. Ak elektrický nástroj alebo nástroj spadne, skontrolujte, či nie sú poškodené alebo namontujte nepoškodené príslušenstvo. Po kontrole a namontovaní príslušenstva sa postavte vy aj okolostojaci mimo roviny otáčajúceho sa príslušenstva a spustite elektrický nástroj na maximálnu rýchlost' bez zát'aže na jednu minútu. Poškodené príslušenstvo sa za normálnych okolností počas doby tohto testu rozpadne.

8. Používajte osobné ochranné prostriedky. V závislosti od aplikácie používajte štít na tvár, ochranné okuliare alebo bezpečnostné okuliare. Podl’a potreby použite protiprachovú masku, chrániče sluchu, rukavice a pracovnú zásteru schopnú zastavit’ malé úlomky brusiva alebo obrobku. Chránič zraku musí byť schopný zastavit’ odletujúce úlomky vytvárané pri rôznych úkonoch. Protiprachová maska alebo respirátor musia byť schopné filtrovať čiastočky vznikajúce pri práci. Dlhodobé vystavenie intenzívnemu hluku môže spôsobit’ stratu sluchu.

9. Okolostojacich udržiavajte v bezpečnej vzdialenosti od pracovného miesta. Každý, kto vstúpi na miesto práce, musí mat' osobné ochranné prostriedky. Úlomky obrobku alebo poškodené príslušenstvo môže odletieť a spôsobit' poranenie aj mimo bezprostredného miesta práce.

10. Elektrické náradie pri práci držte len za izolované úchopné povrchy, lebo rezný prvok sa môže dostat' do kontaktu so skrytými vodičmi alebo vlastným káblom. Rezné príslušenstvo, ktoré sa dostane do kontaktu so „živým“ vodičom môže spôsobit' vystavenie kovových časti elektrického náradia „živému“ prúdu a spôsobit' tak obsluhe zasiahnutie elektrickým prúdom.

11. Kábel umiestnite d'alej od otáčajúceho sa príslušenstva. Ak stratíte kontrolu, kábel sa môže prerezať alebo zachytit’ a vašu ruku alebo rameno môže vtiahnut’ do otáčajúceho sa príslušenstva.

12. Nikdy elektrický nástroj neodkladajte, kým sa príslušenstvo úplne nezastavilo. Otáčajúce sa príslušenstvo môže zachytit' a stiahnut' elektrický nástroj mimo vašu kontrolu.

13. Nikdy nespúšt'ajte elektrický nástroj, keď ho nosíte na boku. Pri náhodnom kontakte s otáčajúcim sa príslušenstvom by vám mohlo zachytit' odev a stiahnut' príslušenstvo smerom na vaše telo.

14. Pravidelne čistite prieduchy elektrický nástroja. Ventilátor motora vťahuje prach dovnútra a nadmerné nazhromaždenie práškového kovu môže spôsobit ohrozenie elektrickým prúdom.

15. Nepoužívajte nástroj v blízkosti horľavých materiálov. Iskry mohli spôsobit' vznietenie týchto materiálov.

16. Nepoužívajte príslušenstvo, ktoré vyžadujú tekuté chladivá. Pri použití vody alebo iného tekutého chladiva by mohlo dôjst' k usmrteniu alebo úderu elektrickým prúdom.

Spätný náraz a príslušné výstrahy

Spätný náraz je náhla reakcia na zovretý alebo pritlačený rotujúci kotúč, opornú podložku, kefku alebo iné príslušenstvo. Zoškrtenie alebo pritlačenie spôsobí náhle spomalenie otáčajúceho sa príslušenstva, čo zase spôsobí nekontrolované uskočenie elektrického nástroja v opačnom smere ako otáčanie príslušenstva v momente zovretia.

Napríklad, ak obrobok priškrtí alebo pritlačí rozbrusovací kotúč, okraj kotúča vstupujúceho do bodu priškrtenia môže spôsobit' vrytie sa do povrchu materiálu, čo spôsobí vytiahnutie alebo vykopnutie kotúča. Kotúč môže bud' vyskočit' dopredu alebo dozadu od obsluhujúcej osoby, v závislosti od smeru pohybu kotúča v momente priškrtenia. Rozbrusovacie kotúče sa za týchto okolností môžu aj prelomit'.

Spätný náraz je výsledok nesprávneho používania elektrického nástroja a/alebo nesprávnych prevádzkových postupov alebo podmienok a možno sa mu vyhnúť vykonaním príslušných protiopatrení uvedených nižšie.

a) Elektrický nástroj stále pevne držte oboma rukami a telo a rameno držte tak, aby ste odolali silám spätného nárazu. Vždy používajte aj pomocnú rúčku, ak je namontovaná, čím dosiahnete maximálnu kontrolu nad spätným nárazom alebo momentovou reakciou pri spustení. Sily spätného nárazu alebo momentových reakcií môže obsluhujúca osoba ovládnut, ak vykoná príslušné protiopatrenia.

b) Nikdy nedávajte ruku do blízkosti otáčajúceho sa príslušenstva. Príslušenstvo môže vykonať spätný náraz ponad vašu ruku.

c) Nepribližujte sa telom do oblasti, kam sa pohne elektrický nástroj, keď nastane spätný náraz. Spätný náraz poženie nástroj do opačného smeru ako smer pohybu kotúča v momente privretia.

d) Pri opracovávaní rohov, ostrých hrán a pod. buďte zvlášť opatrní. Zabráňte odskakovaniu a zadrhávaniu príslušenstva. Rohy, ostré hrany alebo odskakovanie majú tendenciu zadrhnút príslušenstvo a spôsobit’ stratu kontroly alebo spätný náraz.

e) Nepripájajte rezbárske ostrie ret'azovej pily ani zúbkované pílové ostrie. Takéto ostria často spôsobujú spätný náraz a stratu kontroly.

Špecifické bezpečnostné výstrahy pre operácie brúsenia a abrazívneho rozbrusovania:

a) Používajte len typy kotúčov, ktoré sú odporúčané pre váš elektrický nástroj a špecifický ochranný kryt určený pre zvolený kotúč. Kotúče, ktoré nie sú určené pre tento elektrický nástroj, nemôžu byť dostatočne chránené a nie sú bezpečné.

b) Brúsny povrch kotúčov so splošteným stredom musí byt' namontovaný pod rovinou okraja chrániča. Nesprávne namontovaný kotúč vyčnievajúci cez rovinu okraja chrániča nemôže byt' správne chránený.

c) Chránič musí byt' bezpečne namontovaný na elektrický nástroj, musí byt' umiestnený tak, aby bola dosiahnutá maximálna bezpečnost' a tak, aby bola najmenšia jeho čast' nechránená vzhľadom k obsluhe. Chránič pomáha chránit obsluhu pre časťami zlomeného kotúča, pred náhodným kontaktom s kotúčom a iskrami, ktoré by mohli zapálít' odev.

d) Kotúče sa musia používat' len na odporúčané aplikácie. Napríklad: nebrúste s bočnou stranou rozbrusovacieho kotúča. Abrazívne rozbrusovacie kotúče sú určené pre periférne brúsenie; bočné sily aplikované na tieto kotúče by mohli zapríčinit' ich rozlomenie.

e) Vždy používajte nepoškodené príruby kotúčov správnej veľkosti a tvaru pre váš zvolený kotúč. Správne príruby kotúčov podopierajú kotúč, a tým znižujú pravdepodobnosť zlomenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu líšit od prírub pre brúsny kotúč.

f) Nepoužívajte vydraté kotúče z väčších elektrických nástrojov. Kotúče určené pre väčšie elektrické nástroje nie sú vhodné pre vyššie rýchlosti menších nástrojov a môžu prasknút.

Đalšie bezpečnostné výstrahy pre operácie brúsenia a abrazívneho rozbrusovania:

a) Rozbrusovací kotú č nestláčajte ani naň nevyvíjate nadmerný tlak. Nepokúšajte sa rezat' príliš hlboko. Prílišné namáhanie kotúča zvyšuje zaťaženie a náchylnosť k stočeniu alebo zovretiu kotúča v reze a pravdepodobnosť spätného nárazu alebo zlomenia kotúča.

b) Nestavajte sa do jednej línie a za rotujúci kotúč. Ked' sa kotúč počas činnosti pohybuje smerom od vás, možný spätný náraz môže vrhnút rotujúci kotúč a elektrický nástroj priamo na vás.

c) Ked' sa kotúč zovrie alebo z nejakého dôvodu preruší rez, vypnite elektrický nástroj a držte ho bez pohybu, kým sa kotúč úplne nezastaví Nikdy sa nepokúšajte odstránit' rozbrusovací kotúč z rezu, kým sa kotúč pohybuje, inak môže dôjst' k spätnému nárazu. Zistite príčinu zvierania kotúča a vykonajte kroky na jej odstránenie

d) Nezačínajte opätovne rezanie v obrobku. Nechajte kotúč dosiahnuť plné otáčky a opatrne ho znovu vložte do rezu. Kotúč sa môže zovriet', vystúpiť nahor alebo spôsobit' spätný náraz, ak elektrické náradie znovu spustíte v obrobku.

e) Panely a každý obrobok nadmernej veľkosti podoprite, aby sa minimalizovalo riziko zovretia alebo spätného nárazu. Veľké panely sa zvyknú prehýbať vlastnou váhou. Podpory treba umiestnit pod obrobok na obidvoch stranách do blízkosti línie rezu a do blízkosti okraja obrobku po oboch stranách kotúča.

f) Bud'te zvlášť opatrní pri vytváraní "dutinového rezu" do existujúcich stien či iných neprehľadných povrchov. Prečnievajúci kotúč môže zarezať do plynových alebo vodovodných potrubí, elektrického vedenia alebo objektov, ktoré môžu zapríčinit spätný náraz.

Bezpečnostné výstrahy špecifické pre operácie pieskovania:

a) Nepoužívajte brúsne kotúčové papiere nadmernej vel'kosti. Pri výbere brúsnych papierov dodržiavajte odporúčania výrobcov. Váčšie brúsne papiere prečnievajúce mimo brúsnu podložku predstavuje riziko rozdriapania a môže zapríčinit zadrhnutie, roztrhnutie disku alebo spätný náraz.

Bezpečnostné výstrahy špecifické pre brúsenie drôtenou kefou:

a) Myslite na to, že aj pri bežnej činnosti z kefy vyletujú drôtené štetiny. Drôty nadmerne nenamáhajte prílišným zaťažovaním na kefu. Drôtené štetiny l’ahko preniknú šatstvom a/alebo kožou.

b) Ak sa pre brúsenie drôtenou kefou odporúča ochranný kryt, dbajte na to, aby drôtený kotúč alebo kefa nezasahovali do ochranného krytu. Drôtený kotúč alebo kefa sa vďaka pracovnému zaťaženiu a odstredivým silám môžu vo svojom priemere roztiahnut'.

Ďalšie bezpečnostné výstrahy:

1. Pri použití brúsnych kotúčov so stlačeným stredom vždy používajte len kotúče vystužené sklenými vláknami.

2. V spojení s touto brúskou NIKDY NEPOUŽÍVAJTE kotúče na brúsenie kameňa kalichového typu. Táto brúska nebola navrhnutá pre používanie týchto typov kotúčov a používanie takéhoto výrobku môže mať za následok vážne osobné poranenie.

3. Nepoškodzujte vreteno, prírubu (najmä montážnu plochu) alebo uzamykaciu maticu. Poškodenie týchto dielov by mohlo spôsobit' narušenie kotúča.
4. Skôr, ako zapnete spínač, skontrolujte, či sa kotúč nedotýka obrobku.
5. Predtým, ako použijete nástroj na konkrétnom obrobku, nechajte ho chvíľu bežat'. Sledujte, či nedochádza k vibráciám alebo hádzaniu, ktoré by mohlo naznačovat' nesprávnu montáz alebo nesprávne vyvážený kotúč.
6. Na brúšenie používajte určený povrch kotúča.
7. Nenechávajte nástroj bežat' bez dozoru. Pracujte s ním, len keď ho držíte v rukách.
8. Nedotýkajte sa obrobku hned' po úkone; môže byt' extrémne horúci a môže popálit' vašu pokožku.
9. Dodržiavajte pokyny výrobcu pre správnu montáž a používanie kotúčov. Kotúče používajte a skladujte s opatrnost'ou.
10. Nepoužívajte samostatné redukčné zdierky alebo adaptéry na prispôsobenie brúsnym kotúčom s veľkým otvorom.
11. Používajte len príruby určené pre tento nástroj.
12. Pri nástrojoch určených na upevnenie pomocou kotúča so závitovým otvorom skontrolujte, či závit v kotúči je dostatočne dlhý pre dlžku vretena.
13. Skontrolujte, či je obrobok správne podoprený.
14. Dávajte pozor na to, že kotúč sa d'alej točí aj po vypnutí nástroja.
15. Pri práci v extrémne horúcom a vlhkom prostredí alebo prostredí silne znečistenom vodivým prachom používajte skratový istič (30 mA) na zaistenie bezpečnosti obsluhy.
16. Nepoužívajte nástroj na materiáloch obsahujúcich azbest.
17. Pri použití rozbrusovacieho kotúča vždy pracujte s krytom kotúča na zber prachu podľa miestnych predpisov.
18. Kotúčové nože sa nesmú vystavovat' priečnemu tlaku.

NIKDY nepripustite, aby pohodlie a dobrá znalost' výrobku (získané opakovaným používaním) nahradili presné dodržiavanie bezpečnostných pravidiel pre náradie. NESPRÁVNE POUŽÍVANIE alebo nedodržiavanie bezpečnostných pokynov uvedených v tomto návode na obsluhu môže spôsobit' vážne poranenia osób.

POPIS FUNKCIE

⚠POZOR:

- Pred nastavovaním nástroja alebo kontrolou jeho funkcie sa vždy presvedčte, že je vypnutý a vytiahnutý zo zásuvky.

Posúvačový uzáver

Fig.1

⚠POZOR:

- Nikdy neuvádzajte posúvačový uzáver do činnosti, keď sa vreteno pohybuje. Nástroj sa môže poškodit'.

Otáčaniu vretena pri montáži alebo demontáži príslušenstva zabránite stlačením posúvačového uzáveru.

Zapínanie

Fig.2

⚠POZOR:

• Pred zapojením tohto nástroja tiež vždy skontrolujte, či posuvný prepínač funguje správne a vráti sa do pozície "OFF" po zatlačení zadnej strany posuvného vypínača.
• Operátor môže počas dlhšieho používania zablokovat' prepínač v polohe "ON", čo mu uľahči prácu. Pri blokovaní nástroja v polohe "ON" budťe opatrní a nástroj pevne držte.

Náradie spustíte posunutím posuvného prepínača do polohy „l (ON)” stlačením zadnej časti posuvného prepínača. Nepretržitý chod dosiahnete stlačením prednej strany posuvného prepínača a jeho zablokovaním.

Náradie zastavíte stlačením zadnej strany posuvného prepínača a jeho následným posunutím do polohy „O (OFF)".

Kontrolka

Fig.3

Pri zapojení nástroja sa rozsvieti indikátor zelenej farby. Ak sa indikátor nerozsvieti, porucha môže byť v napájacom kábli alebo kontrolke. Indikátor sa rozsvieti, ale nástroj sa nespustí ani po zapnutí, môžu byť opotrebované uhlíkové kefky alebo sa pokazil elektrický obvod alebo motor, alebo môže byť pokazený hlavný spínač.

Zabezpečenie pred neúmyselným opätovným spustením

Náradie sa nespustí, ak je spínač zablokovaný, a to ani ak náradie zapnete.

V tomto štádiu indikátor bliká na červeno a poukazuje na zapnutie funkcie kontrolného zariadenia náhodného spustenia.

Ak chcete zrušit funkciu kontrolného zariadenia náhodného spustenia, vrátte posuvný prepínač do polohy „O (OFF)”.

Otočný ovládač rýchlosti

Fig.4

Rýchlost' otáčania sa môže zmenit' otočením čiselníka nastavenia rýchlosti na zvolenú číslicu od 1 do 5.

V nižšie uvedenej tabul'ke sú vzt'ahy medzi číselným nastavením na číselníku a približnou rýchlost'ou otáčania.

• Ak je nástroj v nepretržitej prevádzke pri nízkych rýchlostiach po dlhý čas, motor bude preťažený a prehriaty.
• Otočný ovládač rýchlosti je možné otočit' len po číslicu 5 a potom naspät' po číslicu 1. Nepokúšajte sa prejst' za číslicu 5 alebo číslicu 1, pretože otočný ovládač rýchlosti už nemusí fungovat'.

Elektronická funkcia

Nástroje vybavené elektronickou funkciou sa l'ahko používajú vďaka nasledovným funkciám.

Riadenie nemennej rýchlosti

Riadenie nemennej rýchlosti zabezpečuje jemnú povrchovú úpravu zachovaním nemenenej rýchlosti otáčania pri zaťažení.

Funkcia reštartovania

Funkcia mäkkého štartu zamedzuje nárazu pri štartovaní.

Ochrana proti pret'aženiu

Pokial' zaťaženie náradia presiahne povolené úrovne, príkon do motora sa zníži s ciel'om chránit' motor pred prehrievaním. Po tom, ako zaťaženie dosiahne povolené úrovne, náradie začne pracovat' štandardným spôsobom.

Mechanická brzda

Pre model GA4041C, GA4541C, GA5041C

Inštalácia bočnej rukoväti (držadla)

Fig.5

⚠POZOR:

- Dávajte pozor, aby bočná rukovat' bola vždy pred prácou pevne nainštalovaná.

Bočnú rukováť bezpečne priskrutkujte na nástroj, ako znázorňuje obrázok.

Inštalácia alebo demontáz ochranného krytu kotúča (pre ploský kotúč, lamelový kotúč, flexibilný kotúč, drôtenú kotúčovú kefu / rozbrusovací kotúč, diamantový kotúč)

⚠️VAROVANIE:

• Pri použití ploského kotúča brúsneho kotúča, lamelového kotúča, flexibilného kotúča alebo drôtenej kotúčovej kefy je potrebné na náradie namontovať ochranný kryt kotúča tak, aby uzatvorená strana krytu vždy smerovala k obsluhe.
• Pri použití rozbrusovacieho kotúča / diamantového kotúča vždy používajte len špeciálny ochranný kryt kotúča určený na použitie s rozbrusovacími kotúčmi. (V niektorých krajinách Európy sa pri použití diamantového kotúča môže používať štandardný ochranný kryt. Dodržiavajte nariadenia platné vo vašej krajine.)

Pre prístroje s krytom kotúča s poistnou skrutkou

Fig.6

Namontujte ochranný kryt kotúča tak, aby boli výčnelky na remeni ochranného krytu kotúča zarovnané s drážkami na ložiskovej skrini. Potom otočte kryt kotúča proti smeru hodinových ručičiek o 180°. Skrutku bezpečne dotiahnite.

Kryt kotúča vyberajte opačným postupom ako pri vkladaní.

Pre prístroj s krytom kotúča s upínacou pákou

Fig.7

Po uvoľnení skrutky páčku potiahnite v smere šípky. Namontujte ochranný kryt kotúča tak, aby boli výčnelky na remeni ochranného krytu kotúča zarovnané s drážkami na ložiskovej skrini. Potom otočte kryt kotúča o 180°.

Fig.8

Utiahnite ochranný kryt kotúča utiahnutím skrutky po potiahnutí páčky v smere šípky. Páčkou možno nastavit' nastavovací uhol ochranného krytu kotúča.

Kryt kotúča vyberajte opačným postupom ako pri vkladaní.

Montáž alebo demontáž ploského brúsneho kotúča alebo lamelového kotúča (voliteľné príslušenstvo)

⚠️VAROVANIE:

- Pri použití ploského brúsneho kotúča alebo lamelového kotúča je potrebné na náradie namontovat' ochranný kryt kotúča tak, aby uzatvorená strana krytu vždy smerovala k obsluhe.

Fig.9

Na vreteno namontujte vnútornú prírubu. Kotúč/disk pripevnite na vnútornú prírubu a na vreteno priskrutkujte závernú maticu.

Fig.10

Kotúč vyberajte opačným postupom ako pri vkladaní.

Super príruba (volitel'né príslušenstvo)

Modely označené písmenom F sú štandardne vybavené super prírubou. V porovnaní s bežnými typmi je na uvoľnenie poistnej matice potrebná iba 1/3 vynaloženej sily.

⚠POZOR:

. Super prírubu nepoužívajte v prípade modelov vybavených mechanickou brzdou. V opačnom prípade môže dôjst po aktivovaní brzdy k uvoľneniu.

Montáž alebo demontáž Ezynut (volitel'né príslušenstvo)

⚠POZOR:

- Maticu Ezynut nepoužívajte so super prírubou ani s uhlovou brúskou označenou „F" na konci čísla modelu. Tieto príruby sú také hrubé, že vreteno nedokáže zachytit' celý závit.

Fig.11

Vnútornú prírubu, brúsny kotúč a maticu Ezynut namontujte na vreteno tak, aby logo spoločnosti Makita na matici Ezynut smerovalo von.

Fig.12

Pevne stlačte vačkovú poistku a utiahnite maticu Ezynut otáčaním brúsneho kotúča v smere hodinových ručičiek až na doraz.

- Maticu Ezynut uvoľníte rukou, a to dokiaľ šípka neukazuje na drážku. V opačnom prípade sa na uvoľnenie používa klůč na poistnú maticu. Zasuňte jeden čap klůča do otvoru a otočte maticou Ezynut proti smeru hodinových ručičiek.

Montáž alebo demontáž flexibilného kotúča (voliteľné príslušenstvo)

⚠️VAROVANIE:

- Ak je flexibilný kotúč namontovaný na náradí, vždy používajte dodávaný ochranný kryt. Kotúč sa môže počas používania roztrieštiť a ochranný kryt prispeje k zníženiu možnosti zranenia osôb.

Fig.15

Dodržiavajte pokyny na používanie ploských brúsnych kotúčov, ale používajte aj plastový chránič nainštalovaný na kotúči. Poriadie montáže nájdete v tomto návode, a to na strane venovanej príslušenstvu.

Montáž alebo demontáž brúsneho kotúča (volitel'né príslušenstvo)

POZNÁMKA:

- Použite príslušenstvo brúsky, popísané v tejto príručke. Toto si musíte zakúpit' zvlášt'.

Fig.16

Na vreteno namontujte gumovú podložku. Kotúč pripevnite na gumovú podložku a na vreteno priskrutkujte poistnú maticu na brúšenie. Poistnú maticu na brúšenie dotiahnete pevným stlačením posúvačového uzáveru tak, aby sa vreteno neotáčalo, potom ju klůčom na poistnú maticu bezpečne dotiahnite v smere hodinových ručičiek.

Kotúč vyberajte opačným postupom ako pri vkladaní.

Montáž alebo demontáž nadstavca krytu proti prachu (volitel'né príslušenstvo)

⚠️VAROVANIE:

- Pred inštaláciou alebo demontážou nadstavca krytu proti prachu vždy náradie vypnite a odpojte od prívodu elektrickej energie. Opomenutie môže mat' za následok poškodenie náradia alebo osobné poranenie.

Existujú štyri druhy nadstavcov krytu proti prachu a každý sa používa v inej polohe.

Fig.17

Nadstavec krytu proti prachu nainštalujte tak, aby sa označenie (A, B, C alebo D) nachádzalo v polohe podľa obrázka. Kolíky zatlačte do vetracích otvorov.

- Nadstavec vyčistite, ak je zapchatý prachom alebo cudzími predmetmi. Pri d'alšej práci so zapchatým nadstavcom krytu proti prachu sa poškodí prístroj.

PRÁCA

⚠️VAROVANIE:

• Na prístroj sa nikdy nemá tlačit'. Váha prístroja vyvíja dostatočný tlak. Tlačenie a nadmerný tlak môžu spôsobit' nebezpečné narušenie kotúča.
• Kotúč vymeňte VŽDY ked' prístroj počas brúsenia spadne.
• Pri práci brúsnym diskom alebo kotúčom NIKDY nevrážajte ani neudierajte.
• Zabráňte odskakovaniu a zadrhávaniu kotúča, predovšetkým pri práci na rohoch, ostrých hranách atd'. To môže spôsobit' stratu kontroly a nárazy.
• NIKDY nepoužívajte náradie s kotúčmi alebo nožmi na pílenie dreva. Takéto kotúče pri použití na brúske často spôsobujú stratu kontroly, ktorá vedie k zraneniu osôb.

⚠POZOR:

• Nástroj nikdy nezapínajte ak je v styku s obrobkom, mohlo by príst' k zraneniu obsluhujúceho.
• Pri práci vždy používajte ochranné okuliare alebo ochranný štít.
• Po prevádzke prístroj vždy vypnite a počkajte, kým sa kotúč úplne zastaví, potom prístroj odložte.

Brúsenie a pieskovanie

Fig.18

Náradie držte VŽDY pevne jednou rukou za skriňu a druhou za bočnú rukovát. Náradie zapnite a potom priložte kotůč alebo disk k obrobku.

Všeobecne, hranu kotúča alebo disku držte približne v 15° uhle k povrchu obrobku.

Počas zapracovávania nového kotúča brúska nesmie pracovat' v smere B, pretože zareže do obrobku. Ak sa hrana kotúča používaním zaoblila, kotúčom sa môže pracovat' v smere A aj B.

Práca s rozbrusovacím kotúčom/diamantovým kotúčom (voliteľné príslušenstvo)

Fig.19

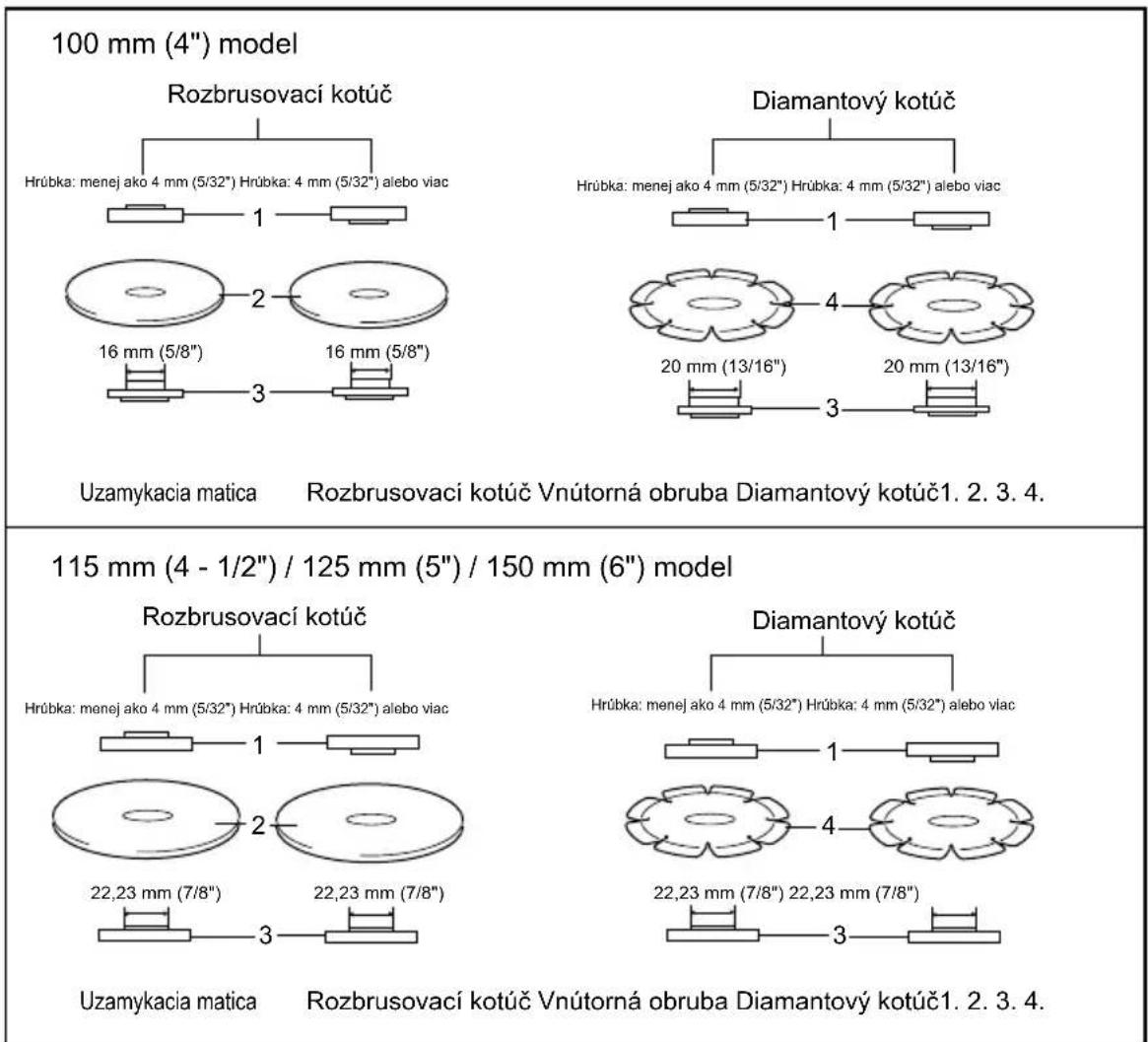

Smer montáže poistnej matice a vnútornej príruby sa mení na základe hrúbky kotúča. Pozrite si tabul'ku nižšie.

Uzamykacia matica
Rozbrusovací kotúč Vnútorná obruba Diamantový kotúč1. 2. 3. 4.
Uzamykacia matica
Rozbrusovací kotúč Vnútorná obruba Diamantový kotúč1. 2. 3. 4.

012746

⚠️VAROVANIE:

• Pri použití rozbrusovacieho kotúča / diamantového kotúča vždy používajte len špeciálny ochranný kryt kotúča určený na použitie s rozbrusovacími kotúčmi. (V niektorých krajinách Európy sa pri použití diamantového kotúča môže používať štandardný ochranný kryt. Dodržiavajte nariadenia platné vo vašej krajine.)
• Nikdy NEPOUŽÍVAJTE rozbrusovací kotúč na priečne brúšenie.
• Kotúč nestláčajte ani naň nevyvíjate nadmerný tlak. Nepokúšajte sa rezat' príliš hlboko. Prílišné namáhanie kotúča zvyšuje zaťaženie a náchylnosť k stočeniu alebo zovretiu kotúča v reze a

pravdepodobnosť spätného nárazu, zlomenia kotúča alebo prehriatia motora.

• Nezačínajte rezanie v obrobku. Nechajte kotúč dosiahnuť plnú rýchlost’ a opatme vstúpte do rezu, pričom pohybujte nástrojom dopredu nad povrchom obrobku. Kotúč sa môže zovriet’, vystúpit’ nahor alebo narazit’ spät’, ak elektrický nástroj spustíte v obrobku.
• Počas operácie rezania nikdy nemeňte uhol kotúča. Pri vyvíjaní bočného tlaku na rozbrusovací kotúč (ako pri brúsení) spôsobí prasknutie a zlomenie kotúča a následné vážne telesné poranenie.
• Diamantový kotúč bude používaný v smere kolmo na rezaný materiál.

Prevádzka s drôtenou kalichovou kefkou (voliteľné príslušenstvo)

⚠POZOR:

• Činnosť kefky skontrolujte spustením náradia bez zaťaženia a zabezpečte pri tom, aby nikto nebol pred alebo v línii s kefkou.
• Kefku nepoužívajte pokial' je poškodená alebo pokial' nie je vyvážená. Používanie poškodenej kefky môže zvýšit' možnosť poranenia v dôsledku kontaktu so zlomenými drótmi kefky.

Fig.20

Náradie odpojte od prívodu energie a položte ho naopak, čím sa umožní prístup k hriadelu. Z hriadela demontujte všetko príslušenstvo. Na hriadel naskrutkujte drôtenú kalichovú kefu a utiahnite dodávaným klúčom. Pokial používate kefu, vyhnite sa vyvíjaniu nadmerného tlaku, ktorý spôsobuje ohnutie drôtov, čo vedie k predčasnému zlomeniu.

Prevádzka s drôtenou kotúčovou kefkou (voliteľné príslušenstvo)

⚠POZOR:

• Činnosť drôtenej kotúčovej kefky skontrolujte spustením náradia bez zaťaženia a zabezpečte pri tom, aby nikto nebol pred alebo v línii s drôtenou kotúčovou kefkou.
• Drôtenú kotúčovú kefku nepoužívajte pokiaľ je poškodená alebo pokiaľ nie je vyvážená. Používanie poškodenej drôtenej kotúčovej kefky môže zvýšit’ možnosť poranenia v dôsledku kontaktu so zlomenými drôtmi.
• V spojení s drôtenými kotúčovými kefkami VŽDY používajte ochranný kryt, a to taký, aby kotúč zapadol do ochranného krytu. Kotúč sa môže počas používania roztrieštit' a kryt prispeje k zníženiu možnosti zranenia osôb.

Fig.21

Náradie odpojte od prívodu energie a položte ho naopak, čím sa umožní prístup k hriadelu. Z hriadela demontujte všetko príslušenstvo. Drôtenú kotúčovú kefku naskrutkujte na vreteno a utiahnite pomocou klúčov.

Pokial' používate drôtenú kotúčovú kefku, nevyvíjajte nadmerný tlak, ktorý spôsobuje nadmerné ohnutie drôtov s dôsledkom predčasného zlomenia.

ÚDRŽBA

⚠POZOR:

• Než začnete robit' kontrolu alebo údržbu nástroja, vždy se presvedčte, že je vypnutý a vytiahnutý zo zásuvky.
• Nepoužívajte benzín, riedidlo, alkohol ani nič podobné. Mohlo by to spôsobit' zmenu farby, deformácie alebo praskliny.

Fig.22

Nástroj a jeho prieduchy sa musia udržiavat' čisté. Vzduchové prieduchy nástroja čistite pravidelne alebo vždy, keď je prieduch trochu upchatý.

Kvôli zachovaniu BEZPEČNOSTI a SPOL'AHLIVOSTI výrobku musia byť opravy, kontrola a výmena uhlíkov a akákol'vek d'alšia údržba či nastavovanie robené autorizovanými servisnými strediskami firmy Makita a s použitím náhradných dielov Makita.

VOLITEL'NÉ PRÍSLUŠENSTVO

⚠POZOR:

- Pre váš nástroj Makita, opísaný v tomto návode, doporučujeme používať toto príslušenstvo a nástavce. Pri použití iného príslušenstva či nástavcov može hroziť nebezpečenstvo zranenia osôb. Príslušenstvo a nástavce sa možu používať len na účely pre ne stanovené.

Ak potrebujete bližšie informácie týkajúce sa tohoto príslušenstva, obrátte sa na vaše miestne servisné stredisko firmy Makita.

	100 mm (4") model 115	mm (4-1/2") model 125 mm (5") model 150 mm (6")		model
1	Svorka 36
2	Ochranný kryt kotúča (pre brúsny kotúč)
3	Vnútorná obruba	Vnútorná obrubaSuper príruba *1	Vnútorná obrubaSuper príruba *1	Vnútorná obrubaSuper príruba *1
4	Ploský kotúč/lamelový kotúč
5	Uzamykacia matica	Uzamykacia maticaEzynut *2	Uzamykacia maticaEzynut *2	Uzamykacia maticaEzynut *2
6	Plastická podložka	Plastická podložka Plastická podložka		-
7	Flexibilný kotúč	Flexibilný kotúč Flexibilný kotúč		-
8	Gumová podložka 76	Gumová podložka 100 Gumová podložka 115 Gumová podložka 125
9	Brúsny kotúč
10	Poistná matica pre pieskovanie
11	Drôtená kotúčová kefka
12	Drôtená kalichová kefka
13	Ochranný kryt kotúča (pre rozbrusovací kotúč) *3
14	Rozbrusovací kotúč/diamantový kotúč
-	Klúč na uzamykaciu maticu

Poznámka:

*1 Super prírubu nepoužívajte s brúskou vybavenou funkciou brzdy.
*2 Spolu naraz nepoužívajte super prírubu a Ezynut.
*3 V niektorých krajinách Európy sa pri používaní diamantového kotúča môže namiesto špeciálneho ochranného krytu zakrývajúceho obe strany kotúča používať obyčajný ochranný kryt. Dodržiavajte nariadenia platné vo vašej krajine.

013977

POZNÁMKA:

- Niektoré položky zo zoznamu môžu byť súčasťou balenia náradia vo forme štandardného príslušenstva. Rozsah týchto položiek môže byť v každej krajine odlišný.
