Tip produs	Polizor unghiular
Model	9558HNK
Diametrul discului	125 mm
Filetul axului	M14
Viteză de rotație (mers în gol)	11000 min⁻¹
Lungime totală	271 mm
Greutate netă	2,1 kg (conform EPTA 01/2003)
Clasă de siguranță	II (izolație dublă)
Tensiunea de alimentare	230 V curent alternativ (monofazat)
Putere nominală	Aprox. 720 W (estimată)
Destinație	Șlefuirea și tăierea metalului și pietrei fără apă
Blocarea axului	Da, pentru montarea și demontarea discurilor
Comutator	Cu cursor și blocaj pentru funcționare continuă
Mâner lateral	Da, pentru montare pe partea stângă sau dreaptă
Apărătoarea discului	Reglabilă, cu posibilitate de rotire
Nivel de zgomot (presiune acustică)	86 dB(A) (cu incertitudine de 3 dB)
Nivel de zgomot (putere acustică)	97 dB(A) (cu incertitudine de 3 dB)
Emisie de vibrații (șlefuirea suprafeței)	8,5 m/s² (cu incertitudine de 1,5 m/s²)
Întreținere	Curățarea regulată a orificiilor de ventilație; reparații numai în service autorizat
Accesorii opționale	Diferite discuri de șlefuit și tăiat, perii metalice, apărătoare pentru tăiere

Întrebări frecvente - 9558HNK MAKITA

Cum se montează discul pe polizorul Makita 9558HNK?

Mai întâi, asigurați-vă că scula este oprită și deconectată de la sursa de alimentare. Apăsați blocarea axului (1-1) pentru a fixa axul. Montați flanșa interioară, apoi discul cu centru coborât sau discul lamelar. Strângeți piulița de siguranță (6-1) cu cheia (7-1) în sensul acelor de ceas. Nu acționați blocarea axului în timp ce axul se rotește.

Ce apărătoare se folosește pentru tăiere?

Pentru tăierea cu disc abraziv sau disc diamantat, trebuie folosită o apărătoare specială (9-4) destinată acestor tipuri de discuri. În țările europene, la utilizarea discului diamantat se poate folosi apărătoarea obișnuită. Apărătoarea trebuie montată astfel încât partea închisă să fie orientată către operator.

Poate fi folosit polizorul pentru tăierea metalului?

Da, polizorul Makita 9558HNK este destinat tăierii metalului și pietrei cu ajutorul discurilor de tăiere corespunzătoare. Trebuie să nu exercitați o presiune prea mare și să evitați blocarea discului. Folosiți numai discuri destinate tăierii.

Cum se curăță orificiile de ventilație?

Curățați regulat orificiile de ventilație (10-1 și 10-2) pentru a preveni acumularea prafului. Înainte de curățare, deconectați scula de la sursa de alimentare. Folosiți o perie moale sau aer comprimat, evitați obiectele metalice care pot deteriora componentele interne.

Ce să faceți dacă polizorul vibrează în timpul funcționării?

Vibrațiile pot fi cauzate de dezechilibrarea sau deteriorarea discului. Opriți imediat lucrul și verificați discul pentru fisuri sau uzură. Înlocuiți discul dacă este deteriorat. Asigurați-vă, de asemenea, că discul este montat și strâns corect.

Care este dimensiunea maximă a discului pentru 9558HNK?

Diametrul maxim al discului cu centru coborât este de 125 mm (5 inci). Nu folosiți discuri cu diametru mai mare, deoarece pot deteriora scula sau pot provoca răniri.

Se poate folosi acest polizor pentru lustruire?

Conform instrucțiunilor, polizorul nu este destinat lustruirii. Sunt permise șlefuirea, curățarea suprafețelor cu peria metalică și tăierea. Folosirea sculei în alte scopuri poate crea pericol.

Cum se activează modul de funcționare continuă?

Pentru a activa modul continuu, glisați comutatorul cu cursor în poziția 'I (ON)', apoi apăsați și blocați partea frontală a comutatorului. Pentru a opri, apăsați partea posterioară a comutatorului și glisați-l în poziția 'O (OFF)'.

De unde se pot cumpăra piese de schimb pentru Makita 9558HNK?

Piesele de schimb, inclusiv periile de cărbune, flanșele și piulițele, sunt disponibile în centrele de service autorizate Makita. Se recomandă utilizarea numai a pieselor originale pentru a menține siguranța și fiabilitatea sculei.

Ce echipament de protecție individuală este recomandat în timpul lucrului?

Se recomandă purtarea ochelarilor de protecție, a căștilor de protecție auditivă (nivel de zgomot 86 dB), a măștii împotriva prafului, a mănușilor și a șorțului. De asemenea, evitați hainele largi și bijuteriile care pot fi prinse de discul în rotație.

MANUAL DE UTILIZARE 9558HNK MAKITA

ROMÂNĂ (Instrucțiuni originale)

	Explicitarea vederii de ansamblu
1-1. Pârghie de blocare a axului	6-2. Disc abraziv cu centru depresat/disc multiplu	9-4. Apărătoare pentru disc abraziv pentru retezat/disc de diamant
2-1. Levier de comutare
4-1. Apărătoarea discului	6-3. Flanșă interioară	10-1. Fantă de evacuare
4-2. Șurub	7-1. Cheie pentru contrapiuliță	10-2. Fantă de aspirație
4-3. Lagăr	7-2. Pârghie de blocare a axului
5-1. Apărătoarea discului	9-1. Contrapiuliță
5-2. Lagăr	9-2. Disc abraziv pentru retezat/disc de diamant
5-3. Șurub
6-1. Contrapiuliță	9-3. Flanșă interioară

SPECIFICATII

Model	9556HN		9557HN
Diametrul discului cu centru depresat 100 mm 115 mm 125 mm
Filetul arborelui M10 M14 M14
Viteză nominală (n) / Viteză de rotație în gol ( n_o )	11.000min^-1	11.000min^-1	11.000min^-1
Lungime totală 271 mm 271 mm 271 mm
Greutate netă 1,9 kg 2,0 kg 2,1 kg
Clasa de siguranță /II	☐

• Datorită programului nostru continuu de cercetare și dezvoltare, caracteristicile pot fi modificate fără o notificare prealabilă.
• Specificațiile pot varia în funcție de țară.
• Greutatea este specificată conform procedurii EPTA-01/2003

ENE048-1

Destinația de utilizare

Maşina este destinată polizării, şlefuirii și tăierii materialelor de metal și piatră fără utilizarea apei.

ENF002-2

Sursă de alimentare

Unealta trebuie conectată doar la o sursă de alimentare cu aceeași tensiune precum cea indicată pe plăcuța indicatoare a caracteristicilor tehnice și poate fi operată doar de la o sursă de curent alternativ cu o singură fază. Acestea au o izolație dublă și, drept urmare, pot fi utilizate de la prize fără împământare.

Pentru modelul 9557HN

ENG102-3

Emisie de zgomot

Nivelul de zgomot normal ponderat A determinat în conformitate cu EN60745:

Nivel de presiune acustică (LpA) : 86 dB (A)

Nivel de putere acustică (LWA): 97 dB(A)

Eroare (K): 3 dB(A)

Purtați mijloace de protectie a auzului

ENG208-5

Vibratii

Valoarea totală a vibrațiilor (suma vectorilor tri-axiali) determinată conform EN60745:

Mod de functionare: polizare suprafață

Nivel de vibratii (ah,AG): 7,5 m/s²

Incertitudine (K): 1,5 m/s ^2

Nivelul de vibrații declarat a fost măsurat în conformitate cu metoda de test standard și poate fi utilizat pentru

compararea unei unelte cu alta.

Nivelul de vibrații declarat poate fi, de asemenea, utilizat într-o evaluare preliminară a expunerii.

Nivelul de vibrații declarat este utilizat pentru aplicațiile principale ale mașinii electrice. Totuși, dacă mașina electrică este utilizată pentru alte aplicații, valoarea vibrațiilor emise poate fi diferită.

⚠️ AVERTISMENT:

• Nivelul de vibrații în timpul utilizării reale a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată.
• Asigurați-vă că identificați măsurile de siguranță pentru a proteja operatorul, acestea fiind bazate pe o estimare a expunerii în condiții reale de utilizare (luând în considerare toate părțile ciclului de operare, precum timpii în care unealta a fost oprită, sau a funcționat în gol, pe lângă timpul de declanșare).

Pentru modelul 9558HN

ENG102-3

Emisie de zgomot

Nivelul de zgomot normal ponderat A determinat în conformitate cu EN60745:

Nivel de presiune acustică (LpA) : 86 dB (A)

Nivel de putere acustică (LWA): 97 dB(A)

Eroare (K): 3 dB(A)

Purtați mijloace de protectie a auzului

Vibratii

Valoarea totală a vibrațiilor (suma vectorilor tri-axiali) determinată conform EN60745:

Mod de functionare: polizare suprafață

Nivel de vibratii (ah,AG): 8,5 m/s²

Incertitudine (K): 1,5 m/s²

Nivelul de vibrații declarat a fost măsurat în conformitate cu metoda de test standard și poate fi utilizat pentru compararea unei unelte cu alta.

Nivelul de vibrații declarat poate fi, de asemenea, utilizat într-o evaluare preliminară a expunerii.

Nivelul de vibrații declarat este utilizat pentru aplicațiile principale ale mașinii electrice. Totuși, dacă mașina electrică este utilizată pentru alte aplicații, valoarea vibrațiilor emise poate fi diferită.

⚠️ AVERTISMENT:

• Nivelul de vibrații în timpul utilizării reale a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată.
• Asigurați-vă că identificați măsurile de siguranță pentru a proteja operatorul, acestea fiind bazate pe o estimare a expunerii în condiții reale de utilizare (luând în considerare toate părțile ciclului de operare, precum timpii în care unealta a fost oprită, sau a funcționat în gol, pe lângă timpul de declanșare).

ENH101-15

Numai pentru țările europene

Declaratie de conformitate CE

Noi, Makita Corporation ca producător responsabil, declarăm că următorul(oarele) utilaj(e):

Destinația utilajului:

Polizor unghiular

Modelul nr. / Tipul: 9557HN,9558HN

este în productie de serie și

Este în conformitate cu următoarele directive europene:

2006/42/EC

Şi este fabricat în conformitate cu următoarele standarde sau documente standardizate:

EN60745

Documentațiile tehnice sunt păstrate de reprezentantul nostru autorizat în Europa care este:

Makita International Europe Ltd.

Avertismente generale de siguranță pentru unelte electrice

⚠️ AVERTIZARE Citiți toate avertizările de siguranță și toate instrucțiunile. Nerespectarea acestor avertizări și instrucțiuni poate avea ca rezultat electrocutarea, incendiul și/sau rănirea gravă.

Păstrați toate avertismentele și instructiunile pentru consultări ulterioare.

GEB033-4

AVERTISMENTE PRIVIND SIGURANTA PENTRU POLIZOR

Avertismente privind siguranța comune operațiunilor de polizare, de șlefuire, periere sau operațiunilor de tăiere abrazivă:

1. Această sculă electrică este destinată să funcționeze ca polizor, șlefuitor, perie de sărmă sau mașină de tăiat. Citiți toate avertismentele privind siguranța, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică. Nerespectarea integrală a instrucțiunilor de mai jos poate cauza electrocutări, incendii și/sau vătămări corporale grave.
2. Nu este recomandată executarea operațiilor cum ar fi lustruirea cu această sculă electrică. Operațiile pentru care această sculă electrică nu a fost concepută pot fi periculoase și pot provoca vătămări corporale.
3. Nu folosiți accesorii care nu sunt special concepute și recomandate de producătorul mașinii. Simplul fapt că accesoriiul poate fi atașat la mașina dumneavoastră electrică nu asigură funcționarea în condiții de siguranță.
4. Viteza nominală a accesoriiului trebuie să fie cel puțin egală cu viteza maximă indicată pe mașina electrică. Accesorii utilizate la o viteză superioară celei nominale se pot sparge și împrăștia.
5. Diametrul exterior și grosimea accesoriiului dumneavoastră trebuie să se înscrie în capacitatea nominală a mașinii dumneavoastră electrice. Accesoriiile incorect dimensionate nu pot fi protejate sau controlate în mod adecvat.
6. Dimensiunea pentru ax a discurilor, flan șelor, discurilor de fixare sau orice alt accesoriu trebuie să se potrivească corespunzător arborelui sculei electrice. Accesoriiile cu găuri pentru ax care nu se potrivesc cu prinderile de montaj ale sculei electrice vor funcționa

dezechilibrat, vor vibra excesiv și pot cauza pierderea controlului.

1. Nu folosiți un accesoriu deteriorat. Înaintea fiecărei utilizări inspectați accesoriiul cum ar fi discurile abrazive în privința sfărâmăturilor și fisurilor, discurile de fixare în privința fisurilor, ruptură sau uzură excesivă, peria de sărmă în privința lipsei firelor și a firelor plesnite. Dacă scăpați pe jos mașina sau accesoriiul, inspectați-le cu privire la deteriorări sau instalați un accesoriiu intact. După inspectarea și instalarea unui accesoriiu, poziționați-vă împreună cu spectatorii la depărtare de planul accesoriiului rotativ și porniți mașina la viteza maximă de mers în gol timp de un minut. Accesoriiile deteriorate se vor sparge în mod normal pe durata acestui test.

2. Purtați echipamentul personal de protecție. În funcție de aplicație, folosiți o mască de protecție, ochelari de protecție sau viziere de protecție. Dacă este cazul, purtați o mască de protecție contra prafului, mijloace de protecție a auzului, mănuși și un șorț de lucru capabil să oprească fragmentele mici abrazive sau fragmentele piesei. Mijloacele de protecție a vederii trebuie să fie capabile să oprească resturile proiectate în aer generate la diverse operații. Masca de protecție contra prafului sau masca respiratoare trebuie să fie capabilă să filtreze particulele generate în timpul operației respective. Expunerea prelungită la zgomot foarte puternic poate provoca pierderea auzului.

3. Tineți spectatorii la o distanță sigură față de zona de lucru. Orice persoană care pătrunde în zona de lucru trebuie să poarte echipament personal de protecție. Fragmentele piesei prelucrate sau ale unui accesoriu spart pot fi proiectate în jur cauzând vătămări corporale în zona imediat adiacentă zonei de lucru.

4. Tine ti mașina electrică numai de suprafețele de apucare izolate atunci când executați o operație la care accesoriiul așchietor poate intra în contact cu cabluri ascunse sau cu propriul cablu. Contactul accesoriiului așchietor cu un cablu aflat sub tensiune poate pune sub tensiune piesele metalice expuse ale mașinii electrice, rezultând în electrocutarea utilizatorului.

5. Poziționați cablul la distanță de accesoriul aflat în rotație. Dacă pierdeți controlul, cablul poate fi tăiat sau agățat și mâna sau brațul dumneavoastră pot fi trase în accesoriul aflat în rotație.

6. Nu așezați niciodată mașina electrică înainte de oprirea completă a accesoriului. Accesoriiul aflat în rotație ar putea apuca suprafața și trage de mașina electrică fără a o putea controla.

7. Nu lăsați mașina electrică în funcțiune în timp ce o transportați lângă corpul dumneavoastră.

Contactul accidental cu accesoriul aflat în rotație vă poate agăța îmbrăcămintea, trăgând accesoriul spre corpul dumneavoastră.

1. Curățați în mod regulat fantele de ventilație ale mașinii electrice. Ventilatorul motorului va aspira praful în interiorul carcasei, iar acumulările excesive de pulberi metalice pot prezenta pericol de electrocutare.

2. Nu folositi mașina electrică în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale.

3. Nu folositi accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a lichidelor de răcire poate cauza electrocutări sau șocuri de tensiune.

Reculul și avertismente aferente

Reculul este o reactie bruscă la înțepenirea sau agățarea unui disc, unui taler suport, unei perii sau unui alt accesoriu aflat în rotație. Înțepenirea sau agățarea provoacă o oprire bruscă a accesoriuului aflat în rotație, ceea ce forțează mașina scăpată de sub control în direcția opusă celei de rotire a accesoriuului în punctul de contact.

De exemplu, dacă un disc abraziv se înțepenește sau se agață în piesa de prelucrat, muchia discului care pătrunde în punctul de blocare poate "mușca" din suprafața materialului cauzând urcarea sau proiectarea înapoi a discului. Discul poate sări sau nu către utilizator, în funcție de direcția de mișcare a discului în punctul de blocare. De asemenea, discurile abrazive se pot rupe în aceste condiții.

Reculul este rezultatul utilizării incorecte a mașinii electrice și/sau al procedeelor sau condițiilor de lucru necorespunzătoare, putând fi evitat prin adoptarea unor măsuri de precauție adecvate prezentate în continuare.

a) Mentineți o priză fermă pe mașina electrică și poziționați-vă corpul și brațele astfel încât să contracarați forțele de recul. Folosiți întotdeauna mânerul auxiliar, dacă există, pentru a contracara în mod optim reculurile sau momentul de torsiune reactiv din faza de pornire. Utilizatorul poate contracara momentele de torsiune reactive sau forțele de recul, dacă își ia măsuri de precauție adecvate.

b) Nu vă poziționați niciodată mâna în apropierea accesoriiului aflat în rotație. Accesoriiul poate recula peste mâna dumneavoastră.

c) Nu vă poziționați corpul în zona în care se va deplasa mașina electrică în cazul unui recul. Reculul va propulsa mașina în direcția opusă celei de mișcare a discului în punctul de blocare.

d) Procedați cu deosebită atenție atunci când prelucrați colțuri, muchii ascuțite etc. Evitați izbiturile și salturile accesoriiului. Colțurile, muchiile ascuțite sau salturile au tendința de a agăța accesoriiul aflat în rotație și conduc la pierderea controlului sau apariția reculurilor.

e) Nu atașați o lamă de ferăstrău cu lanț pentru scobirea lemnului sau o lamă de fierăstrău dințată. Astfel de lame pot crea reculuri frecvente și pierderea controlului.

Avertismente privind siguranța comune operațiunilor de polizare și tăiere abrazivă:

a) Utilizați numai tipurile de discuri care sunt recomandate pentru scula dumneavoastră electrică și apărătorile specifice proiectate pentru discul selectat. Discurile pentru care scula electrică nu a fost proiectată nu pot fi protejate adecvat și sunt nesigure.
b) Apărătoarea trebuie atașată ferm la scula electrică și poziționată pentru siguranță maximă, astfel cea mai mică porțiune a discului este expusă în direcția operatorului.

Apărătoarea ajută la protejarea operatorului de fragmentele discului spart și de contactul accidental cu discul.

c) Discurile trebuie utilizate numai pentru aplicațiile recomandate. De exemplu: nu polizați cu fața laterală a discului pentru retezat. Discurile abrazive pentru retezat sunt concepute pentru polizarea periferică, iar aplicarea unor forțe laterale asupra acestor discuri poate provoca spargerea lor.
d) Folosiți întotdeauna flanșe de disc intacte, cu dimensiuni și formă adecvate pentru discul folosit. Flanșele de disc adecvate fixează discul reducând astfel posibilitatea de rupere a acestuia. Flanșele pentru discurile de retezare pot fi diferite de flanșele discului pentru polizare.
e) Nu folositi discuri partial uzate de la scule electrice mai mari. Discurile destinate unei scule electrice mai mari nu sunt adecvate pentru viteza mai mare a unei masini mici și se pot sparge.

Avertismente suplimentare specifice privind siguranța operațiunilor de retezare abrazivă:

a) Nu „blocati” discul de retezare și nici nu aplicați o presiune excesivă. Nu încercați să executați o adâncime excesivă a tăieturii. Supratensionarea discului mărește sarcina și susceptibilitatea de a torsiona sau a de a înțepeni discul în tăietură și posibilitatea de recul sau de spargere a discului.
b) Nu vă poziționați cu corpul în linie cu și în spatele discului care se rotește. Atunci când discul, la punctul de operare, se mișcă departe de corpul dumneavoastră, reculul posibil poate împinge discul care se învârtește și scula electrică direct spre dumneavoastră.
c) Atunci când discul este înțepenit sau când este întreruptă o tăiere din orice motiv, opriți scula electrică și țineți-o nemișcată până când discul se oprește complet. Nu încercați niciodată să scoateți discul de retezare din tăietură în timp ce discul este în mișcare altfel poate apărea reculul. Investigați și efectuați

acțiunile corective pentru a elimina cauza înțepenirii discului.

d) Nu reporniți operația de retezare în piesa de prelucrat. Lăsați discul să ajungă la viteza maximă și repătrundeți cu atenție în tăietură. Discul poate înțepeni, de poate deplasa în sus sau provoca recul, dacă unealta electrică este repornită în piesa de prelucrat.
e) Sprijiniti panourile sau orice piesă de prelucrat de dimensiuni mari pentru a minimiza riscul de ciupire și recul al discului. Piesele de prelucrat mari tind să se încovoieze sub propria greutate. Sub piesa de prelucrat trebuie amplasate suporturi pe ambele laturi, lângă linia de tăiere și lângă marginea piesei de prelucrat pe ambele părți ale discului.
f) Aveți deosebită grijă atunci când executați o „decupare prin plonjare" în pereții existenți sau în alte zone mascate. Discul poate tăia conducte de gaz sau de apă, cabluri electrice sau obiecte care pot provoca un recul.

Avertismente specifice privind siguranța operațiunilor de șlefuire:

a) Nu utilizati disc de slefuire din smirghel supradimensionat excesiv. Respectați recomandările producătorilor, atunci când selectați hârtia pentru slefuit. Hârtia de slefuit prea mare extinsă în afara plăcii de slefuire prezintă pericolul de sfâșiere și poate cauza înțepenirea, sfâșierea discului sau reculul.

Avertismente specifice privind siguranța operațiunilor de periere:

a) Fiți atent că firele de sărmă sunt aruncate de perie chiar și în timpul unei operațiuni obișnuite. Nu supratensionați firele prin aplicarea unei sarcini excessive periei. Firele de sărmă pot penetra ușor îmbrăcămintea subțire sau pielea.
b) Dacă utilizarea unei apărători este recomandată pentru periere, nu permiteți contactul discului de sărmă sau periei cu apărătoarea. Discul de sărmă sau peria pot crește în diametru datorită sarcinii de lucru sau forțelor centrifuge.

Avertizări suplimentare de siguranță:

1. Atunci când folosiți discuri cu centru adâncit, asigurați-vă că folosiți numai discuri armate cu fibră de sticlă.
2. NU UTILIZAȚI NICIODATĂ discuri abrazive în formă de oală cu această mașină de rectificat. Această mașină de rectificat nu este concepută pentru aceste tipuri de discuri, iar utilizarea unui astfel de produs poate duce la accidentări grave.

3. Fiți atenți să nu deteriorați arborele, flanșa (în special suprafața de montaj) sau contrapiulița. Deteriorarea acestor piese poate conduce la ruperea discului.

4. Asigurați-vă că discul nu intră în contact cu piesa de prelucrat înainte de a conecta comutatorul.

5. Înainte de utilizarea maşinii pe piesa propriu-zisă, lăsați-o să funcționeze în gol pentru un timp. Încercați să identificați orice vibrație sau oscilație care ar putea indica o instalare inadecvată sau un disc neechilibrat.
6. Folositi fața specificată a discului pentru a executa polizarea.
7. Aveți grijă la scântei. Țineți mașina astfel încât scânteile să nu se îndrepte către dumneavoastră și alte persoane, sau către materiale inflamabile.
8. Nu lăsați mașina în funcțiune. Folosiți mașina numai când o țineți cu mâinile
9. Nu atingeți piesa prelucrată imediat după executarea lucrării; aceasta poate fi extrem de fierbinte și poate provoca arsuri ale pielii.
10. Asigurați-vă întotdeauna că scula este oprită și deconectată sau că accumulatorii sunt scoase înainte de a executa orice lucrări la mașină.
11. Respectați instrucțiunile producătorului cu privire la montarea și utilizarea corectă a discurilor. Manipulați și depozitați cu atenție discurile.

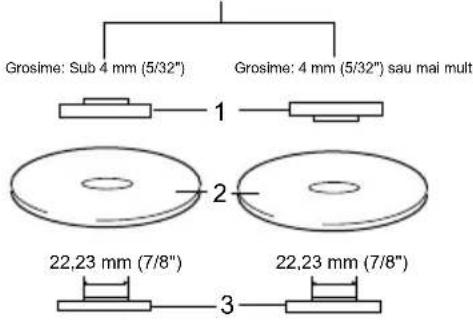

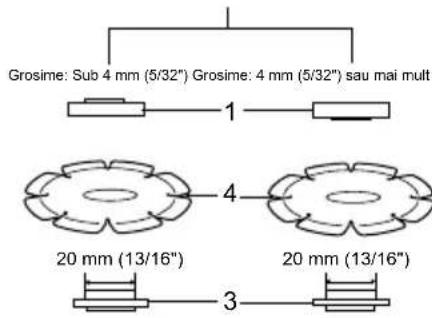

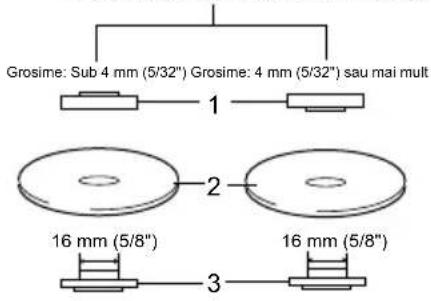

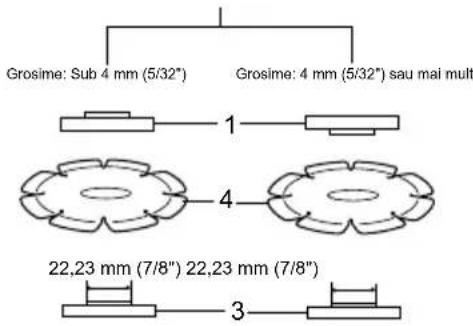

12. Nu folosiți reducții cu mufă sau adaptoare separate pentru a adapta discuri abrazive cu gaură mare.
13. Folosiți numai flanșele specificate pentru această mașină.
14. Pentru maşinile destinate a fi echipate cu disc cu gaură filetată, asigurați-vă că filetul discului este suficient de lung pentru lungimea arborelui.
15. Verificați ca piesa de prelucrat să fie sprijinită corect.
16. Rețineți că discul continuă să se rotească după oprirea mașinii.
17. Dacă locul de muncă este extrem de călduros și umed, sau foarte poluat cu pulbere conductoare, folosiți un întrerupător de scurtcircuitare (30 mA) pentru a asigura protecția utilizatorului.
18. Nu folositi maşina pe materiale care contin azbest.
19. Nu folositi apă sau lubrifiant pentru polizare.
20. Aveți grijă ca orificiile de ventilație să nu fie acoperite când lucrați în condiții cu degajare de praf. Dacă este necesară îndepărtarea prafului, deconectați întâi mașina de la rețeaua de alimentare electrică (folosiți obiecte nemetalice) și evitați deteriorarea componentelor interne.

21. Când folosiți discuri de retezat, lucrați întotdeauna cu apărătoarea colectoare de praf a discului, impusă de reglementările naționale.

22. Discurile de retezat nu trebuie supuse nici unei presiuni laterale.

PĂSTRAȚI ACESTE INSTRUĆȚIUNI

⚠️ AVERTISMENT:

NU permiteți comodității și familiarizării cu produsul (obținute prin utilizare repetată) să înlocuiască respectarea strictă a normelor de securitate pentru acest produs. FOLOSIREA INCORECTĂ sau nerespectarea normelor de securitate din acest manual de instrucțiuni poate provoca vătămări corporale grave.

DESCRIERE FUNCȚIONALĂ

ATENTIE:

- Asigurați-vă că ați oprit mașina și că ați debranșat-o de la rețea înainte de a o regla sau de a verifica starea sa de funcționare.

Pârghie de blocare a axului

Fig.1

ATENTIE:

- Nu acționați niciodată pârghia de blocare a axului în timpul mișcării arborelui. Mașina poate fi avariată.

Apăsați pârghia de blocare a axului pentru a preveni rotirea arborelui atunci când montați sau demontați accesorii.

Actionarea întrerupătorului

Fig.2

ATENTIE:

- Înainte de a conecta mașina, verificați întotdeauna dacă comutatorul glisant funcționează corect și revine în poziția "OFF" (oprit) atunci când se apasă partea din spate a comutatorului glisant.

Pentru a porni mașina, deplasăți comutatorul glisant către poziția "I (ON)" (pornit). Pentru funcționare continuă, apăsăți partea din față a comutatorului glisant pentru a-l bloca.

Pentru a opri mașina, apăsați partea din spate a comutatorului glisant, apoi deplasați-l către poziția "O (OFF)" (oprit).

MONTARE

ATENTIE:

- Asigurați-vă că ați oprit mașina și că ați deconectat-o de la rețea înainte de a efectua vreo intervenție asupra mașinii.

Instalarea mânerului lateral (mâner)

Fig.3

⚠️ATENTIE:

- Asigurați-vă că mânerul lateral este bine montat înainte de a pune mașina în funcțiune.

Înşurubați ferm mânerul lateral la maşină în poziția prezentată în figură.

Instalarea sau demontarea apărătorii pentru disc (pentru disc cu centru depresat, disc multiplu/disc abraziv pentru retezat, disc de diamant)

Pentru maşinile cu apărătoare de disc cu şurub de blocare

Fig.4

Fig.5

⚠️ AVERTISMENT:

- Atunci când utilizati un disc abraziv cu centru depresat/disc multiplu, un disc flexibil, o perie oală de sârmă, un disc abraziv de retezat sau un disc diamantat, apărătoarea discului trebuie montată pe mașină astfel încât partea închisă a apărătoarei să fie întotdeauna orientată către operator. - Atunci când utilizati un disc abraziv pentru retezare / disc de diamant, asigurați-vă că utilizati doar apărătoarele pentru disc proiectate pentru a fi utilizate împreună cu discuri abrazive pentru retezare. (În țări europene, la utilizarea unui disc de diamant, poate fi utilizată o apărătoare obișnuită).

Montați apărătoarea discului cu proeminentă de pe banda de protecție a discului aliniată cu canelura de pe cutia lagărului. Apoi rotiți apărătoarea discului în așa fel încât să protejeze operatorul în timpul lucrului. Strângeți bine şurubul.

Pentru a demonta apărătoarea discului, executați în ordine inversă operațiile de montare.

Montarea sau demontarea discului abraziv cu centru depresat/discului multiplu

Fig.6

Montați flança interioară pe arbore. Instalați discul pe flança interioară și înșurubați contrapiulița pe arbore.

Pentru a strânge contrapiulița, apăsați puternic pârghia de blocare a axului astfel încât arborele să nu se poată roti, apoi folosiți cheia pentru contrapiuliță și strângeti ferm în sens orar.

Fig.7

Pentru a demonta discul, executați în ordine inversă operațiile de montare.

⚠️ AVERTISMENT:

Actionați pârghia de blocare a axului numai când arborele nu se află în mișcare.

FUNCTIONARE

⚠️ AVERTISMENT:

• Nu este niciodată necesară forțarea mașinii. Greutatea mașinii exercită o presiune adecvată. Forțarea și exercitarea unei presiuni excessive pot provoca ruperea periculoasă a discului.
• Înlocuiti ÎNTOTDEAUNA discul dacă scăpați mașina pe jos în timpul rectificării.
• Nu loviți NICIODATĂ discul abraziv de piesa prelucrată.
• Evitați izbiturile și salturile discului, în special când prelucrați colțuri, muchii ascuțite etc. Acestea pot provoca pierderea controlului și reculuri.
• Nu folosiți NICIODATĂ mașina cu pânze de tăiat lemn sau alte pânze de ferăstrău. Astfel de pânze reculează frecvent când sunt folosite cu un polizor și provoacă pierderea controlului cauzând vătămări corporale.

ATENTIE:

- După terminarea operației, opriți întotdeauna mașina și așteptați ca discul să se oprească complet înainte de a așeza mașina.

Operatia de rectificare și şlefuire

Țineți ÎNTOTDEAUNA mașina ferm cu o mână de carcasă și cu cealaltă de mânerul lateral. Porniți mașina și apoi aplicați discul pe piesa de prelucrat.

În principiu, mențineți muchia discului la un unghi de circa 15 grade față de suprafața piesei de prelucrat.

Pe durata perioadei de rodare a unui disc nou, nu prelucrați cu polizorul în direcția B deoarece acesta va tăia în piesa de prelucrat. După ce muchia discului a fost rotunjită prin utilizare, se poate prelucra cu discul în ambele direcții A și B.

Fig.8

Operarea cu disc de retezare abraziv/disc de diamant (accesoriu optional)

Fig.9

Directia de montare a contrapiuliței și a flanșei interioare variază în funcție de grosimea discului. Consultați tabelul de mai jos.

100 mm (4")

Disc abraziv pentru retezat Disc diamantat

1. Contrapiuliță
2. Disc abraziv pentru retezat

1. Flanşă interioară
2. Disc diamantat

115 mm (4 - 1/2") / 125 mm (5")

Disc abraziv pentru retezat Disc diamantat

1. Contrapiuliță
2. Disc abraziv pentru retezat

1. Flanşă interioară
2. Disc diamantat

010848

⚠️ AVERTISMENT:

• Atunci când utilizati un disc abraziv pentru retezare / disc de diamant, asigurati-vă că utilizati doar apărătoarele pentru disc proiectate pentru a fi utilizate împreună cu discuri abrazive pentru retezare. (În țări europene, la utilizarea unui disc de diamant, poate fi utilizată o apărătoare obișnuită).
• NU utilizați niciodată discul pentru retezat la polizarea laterală.
• Nu „înțepenitii” discul și nici nu aplicați o presiune excesivă. Nu încercați să executați o adâncime excesivă a tăieturii. Supratensionarea discului mărește sarcina și susceptibilitatea de a torsiona sau a de a înțepeni discul în tăietură și posibilitatea de recul, spargerea discului și supraîncălzirea motorului.
• Nu porniti operația de retezare în piesa de prelucrat. Lăsați discul să ajungă la viteza maximă și pătrundeți cu atenție în tăietură prin mutarea sculei spre înainte pe suprafața piesei de prelucrat. Discul poate înțepeni, de poate deplasa în sus sau provoca recul, dacă scula electrică este repornită în

piesa de prelucrat.

• În timpul operațiunilor de retezare, nu schimbați niciodată unghiul discului. Aplicarea unei presiuni laterale asupra discului de retezare (ca la polizare) va cauza fisurarea și spargerea discului, producând rănirea personală gravă.
• Discul de diamant va fi operat perpendicular cu materialul de tăiat.

ÎNTRETINERE

ATENTIE:

• Asigurati-vă că ați oprit mașina și că ați debranșat-o de la rețea înainte de a efectua operațiuni de verificare sau întreținere.
• Nu utilizati niciodată gazolină, benzină, diluant, alcool sau alte substanțe asemănătoare. În caz contrar, pot rezulta decolorări, deformări sau fisuri.

Fig.10

Maşina și fantele sale de ventilație trebuie păstrate curate. Curățați fantele de ventilație ale mașinii în mod regulat sau ori de câte ori devin îmbâcsite.

Pentru a menține siguranța și fiabilitatea mașinii, reparațiile, schimbarea și verificarea periilor de carbon,

precum și orice alte operațiuni de întreținere sau reglare trebuie să fie efectuate numai la Centrele de service autorizat Makita, folosindu-se piese de schimb Makita.

ACCESORII

⚠️ATENTIE:

- Folosiți accesoriiile sau piesele auxiliare recomandate pentru mașina dumneavoastră în acest manual. Utilizarea oricăror alte accesorii sau piese auxiliare poate cauza vătămări. Folosiți accesoriiile pentru operațiunea pentru care au fost concepute.

Dacă aveți nevoie de asistență sau de mai multe detalii referitoare la aceste accesorii, adresați-vă centrului local de service Makita.

• Apărătoare pentru disc (Capac disc) Pentru discul cu centru depresat/disc multiplu
• Apărătoare pentru disc (Capac disc) Pentru disc abraziv pentru retezat/disc de diamant
  • Discuri cu centru depresat
  • Discuri abrazive de retezat
• Discuri multiple
• Discuri diamantate
  • Perii oală de sârmă
  • Perie conică de sârmă 85
• Discuri abrazive
• Flanşă interioară
• Contrapiuliță Pentru disc cu centru depresat/disc de retezare abraziv/disc multiplu/disc de diamant
• Contrapiuliță Pentru disc abraziv
  • Cheie pentru contrapiuliță
• Mâner lateral
